솔리드웍스(SolidWorks) 따라하기 : 솔리드웍스의 면

솔리드웍스의 모델링 작업에서 가장 먼저 결정해야 될 사항은 베이스 피처의 결정을 어떻게 하느냐에 따라 모델링 작업의 과정이 달라지는데 베이스 피처를 결정하기 위해서 가장 먼저 결정해야 하는 것이 면의 선택이다. 솔리드웍스는 기본적인 상태의 면, 정면, 윗면, 우측면을 가지고 있다.





기본적인 상태의 면은 숨김처리 되어 있으며 면이 숨겨진 상태에서 작업을 하는 경우 오른쪽 마우스 버튼을 클릭하여 보이기 처리를 하면 면을 표시할 수 있다.





솔리드웍스의 면은 기본적으로 정면, 윗면, 우측면의 이름으로 정해져 있으며 사용자가 편의에 의해서 이름을 바꾸려면 면의 이름위에서 마우스 왼쪽 버튼을 두 번 끊어서 클릭하면 이름을 수정할 수 있는 상태로 변경이 되며 원하는 이름을 입력하고 Enter를 누르면 변경이 가능하다.

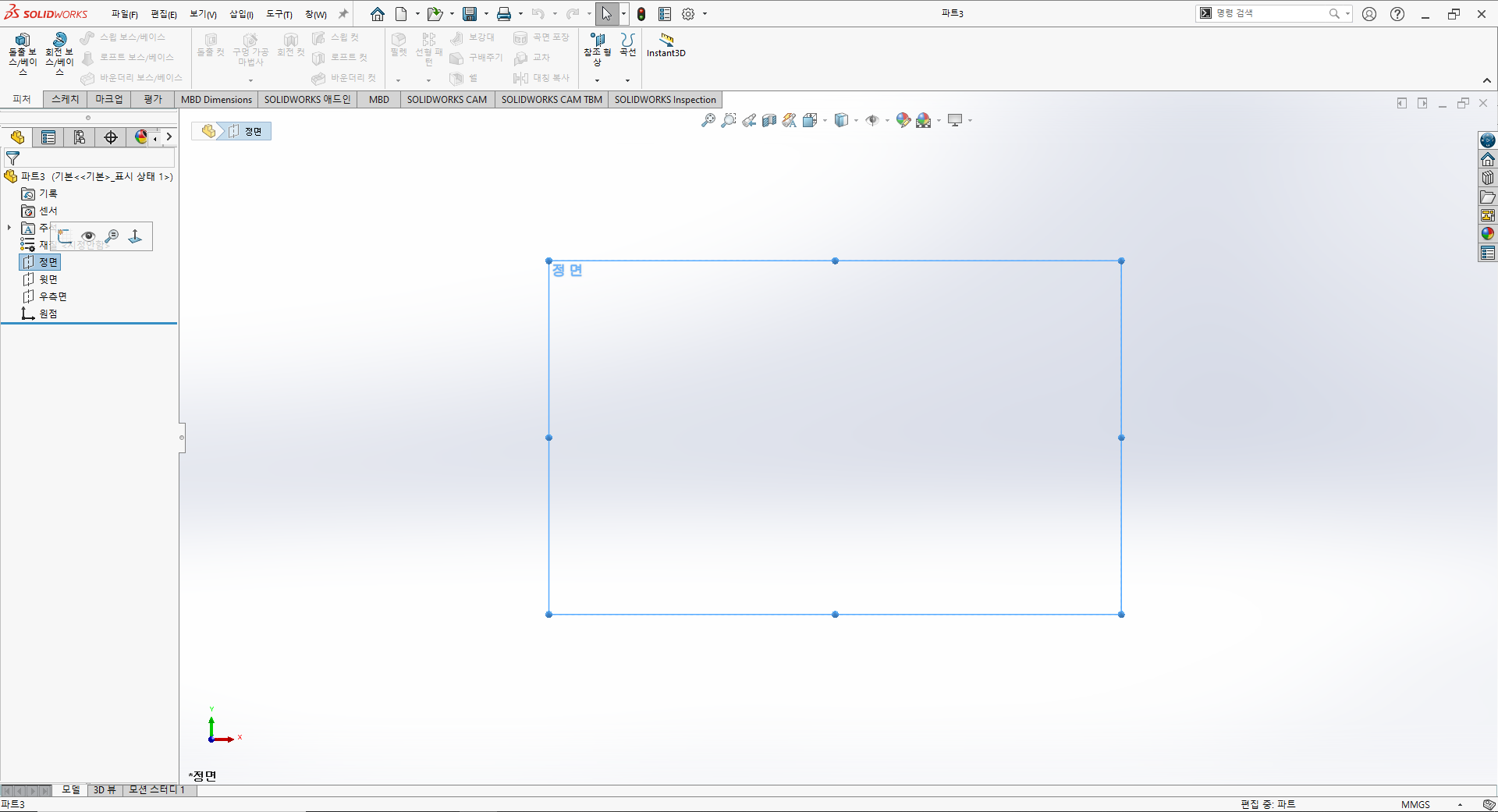

[정면을 선택했을 때]





[윗면을 선택했을 때]



[우측면을 선택했을 때]

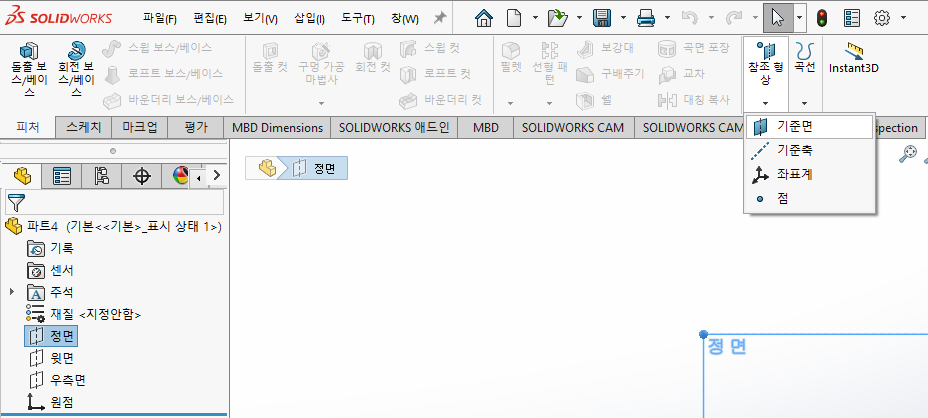

[정면]을 선택한 상태에서 [피처] 도구모음 - [참조할 형상] - [기준면]을 클릭 해보자.



화면의 왼쪽 창에 새로운 평면에 대한 설정을 지정하면 대화상자가 나타난다. 거리를 20.00mm로 지정하고 윗쪽의 완료(√) 버튼을 클릭한다.

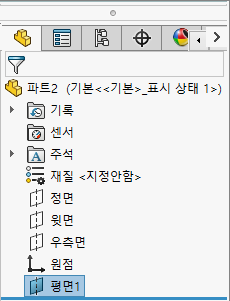

왼쪽 창에 '평면1'이라는 새로운 면이 형성되어 있는 것을 확인할 수 있다.

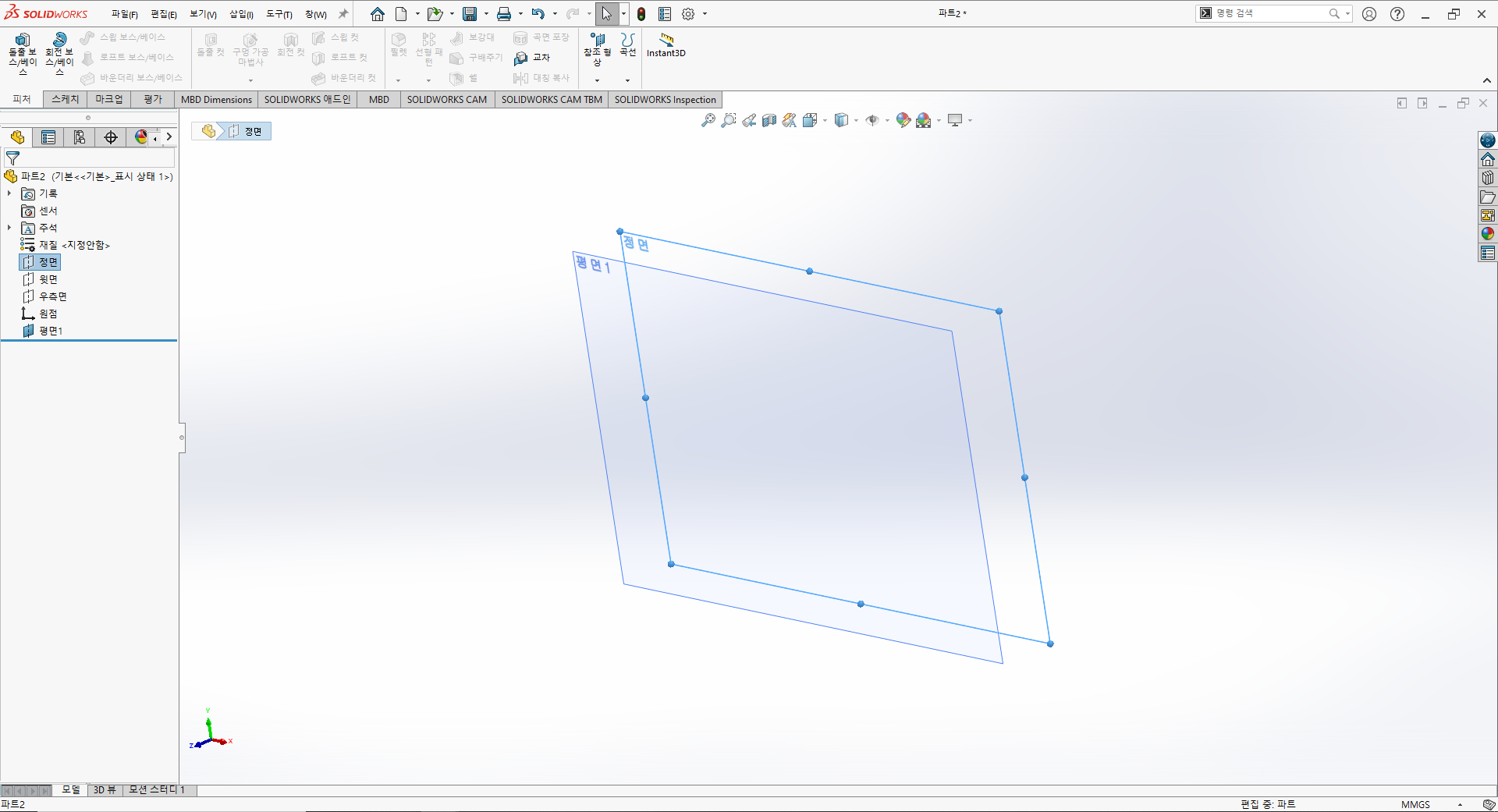

왼쪽 창에서 [정면]을 선택하고 사각형 면으로 마우스 포인터를 이동하여 마우스 휠을 클릭한 상태도 마우스를 왼쪽 방향으로 움직여 본다. 그러면 [정면]과 [화면1]이 어떻게 배치되어 있는지 확인할 수 있다.
