솔리드웍스(SolidWorks) 따라하기 : 솔리드웍스의 스케치 - 2D 도면 모델링













[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[Feature Manager]에서 [정면]을 선택한다.









[스케치 모드]로 변경하고 [Command Manager] - [사각형] - [코너 사각형] 도구를 선택한다.

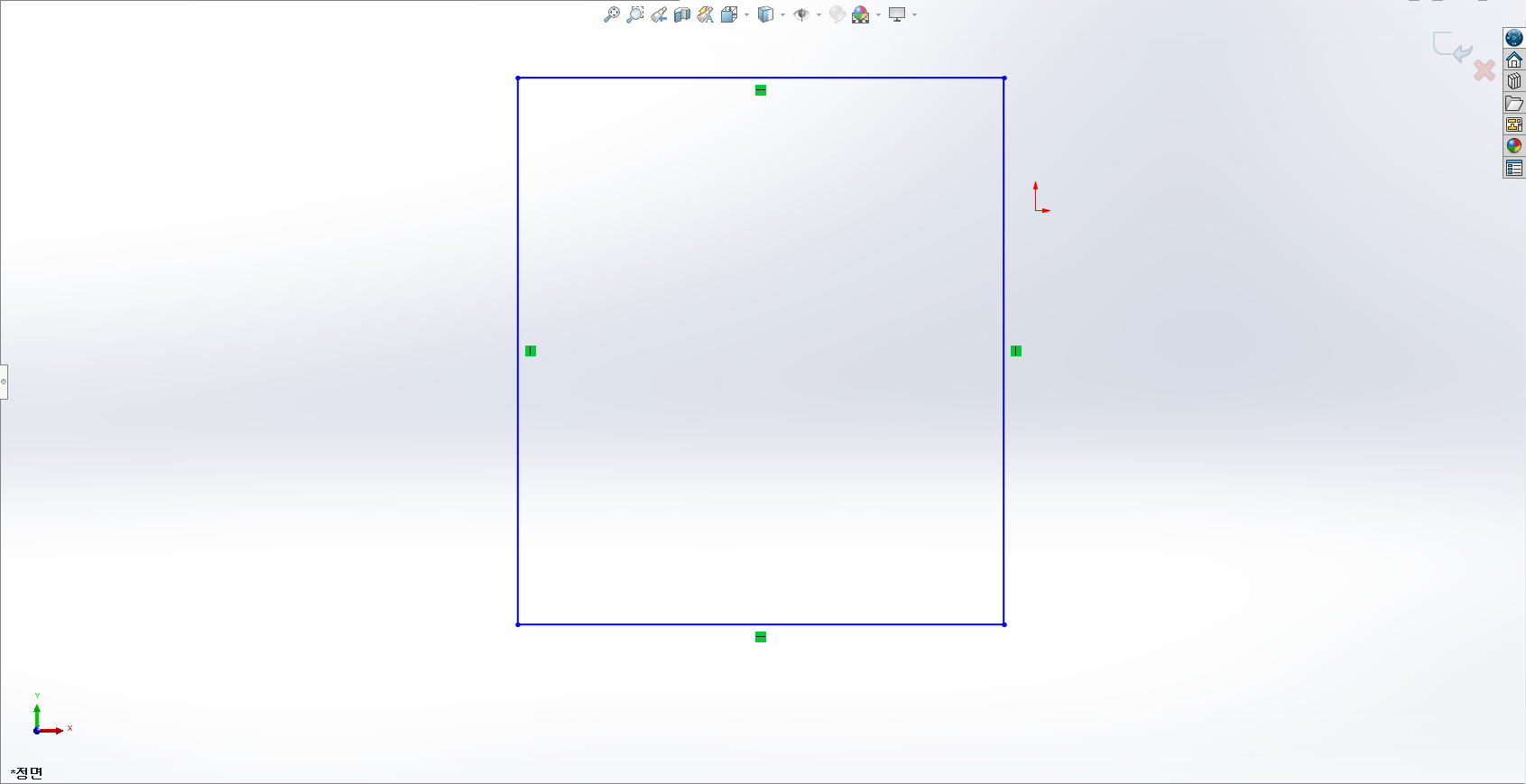

상기 화면과 같이 화면상에 직사각형을 그려준다.









수평선의 윗쪽 선이나 아랫쪽 선을 선택하면 화면의 [선 속성] 대화상자가 나타나는데 [파라미터]에서 길이 값을 50으로 지정해 준다. 마찬가지로 수직선의 왼쪽 선이나 오른쪽 선을 선택해서 50으로 지정해서 정사각형을 만들어준다.









[Command Manager] - [원] 도구를 선택한다.









상기 화면과 같이 오른쪽 상부 모서리를 기준으로 원 두 개를 그려준다.









원을 선택하면 화면의 왼쪽에 원 속성 창이 나타나는데 반지름 값을 각각 R.10, R.8로 지정한다.









[Command Manager] - [요소이동] - [요소 복사] 도구를 선택한다.









[요소 복사] 대화상자가 나타나면 [복사할 요소]에 두 개의 원을 선택하고, [파라미터]에서 시작점을 클릭하여 사각형의 꼭지점을 클릭한다.









나머지 꼭지점을 클릭하여 두 개의 원을 상기화면과 같이 복사한다.

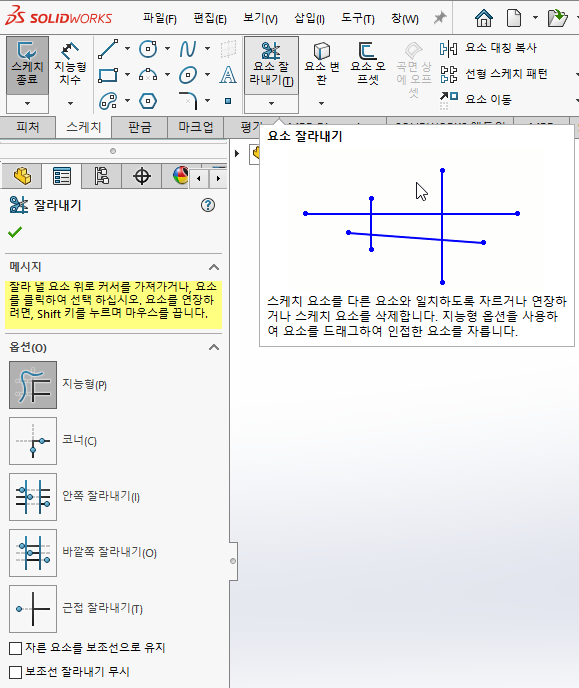

[Command Manager] - [요소 잘라내기] 도구를 클릭한다.

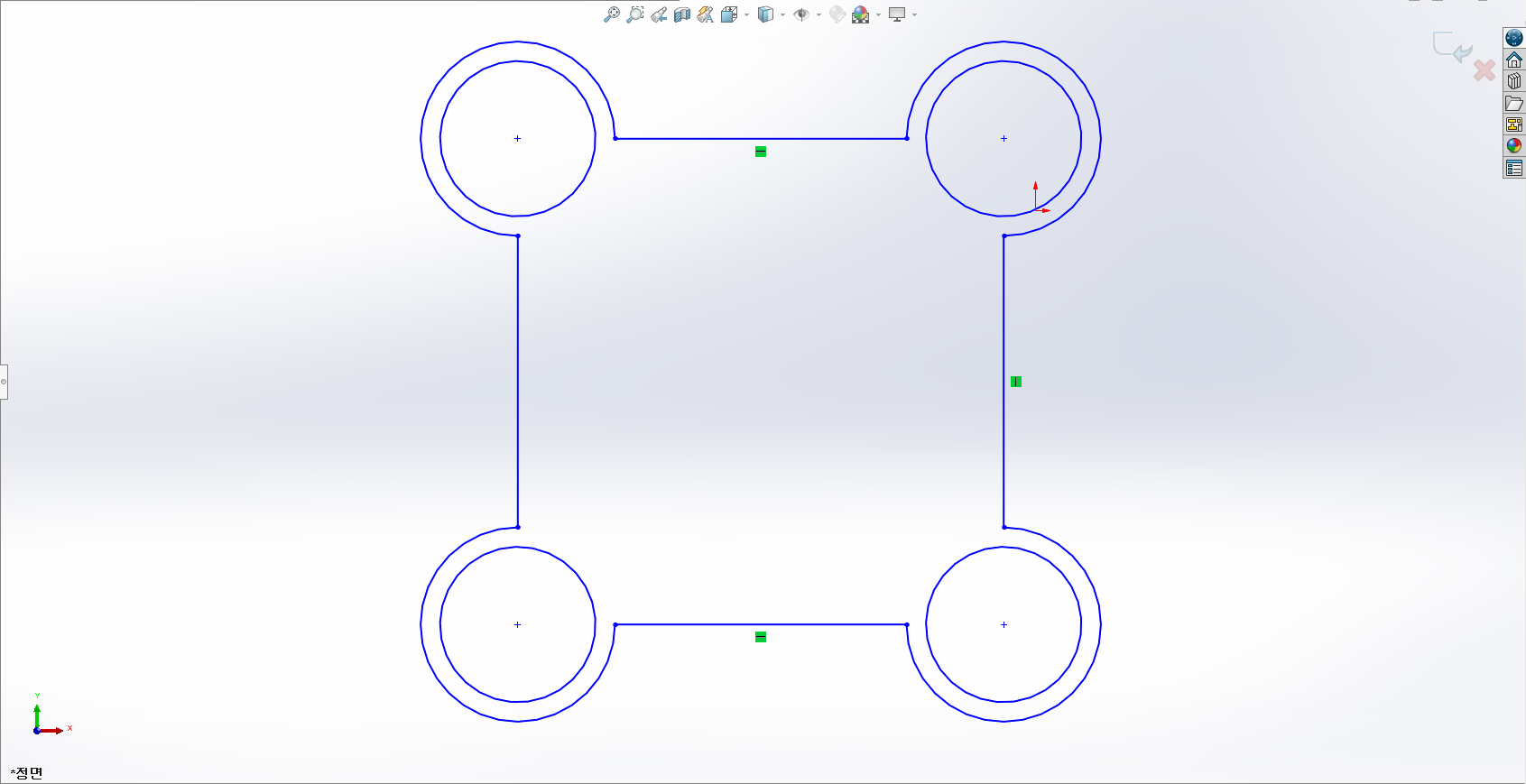

상기화면과 같이 선들과 원들의 불필요한 요소를 잘라서 없애준다.









[Command Manager] - [선] 도구를 클릭한다.









상기화면과 같이 원의 중심점과 중심점을 연결하여 대각선을 그려준다.









[Command Manager] - [원] 도구를 선택한다.









상기 화면과 같이 대각선 중간점을 클릭하여 원을 그려준다.









가운데 원을 선택하면 화면의 왼쪽에 원 속성 창이 나타나는데 반지름 값을 각각 R.10으로 지정한다.









대각선을 클릭하여 [Delete]를 눌러서 삭제한다.

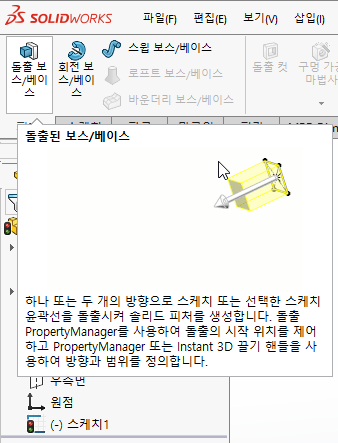

[피처 모드]로 변경하고 [돌출 보스/베이스] 도구를 클릭한다.

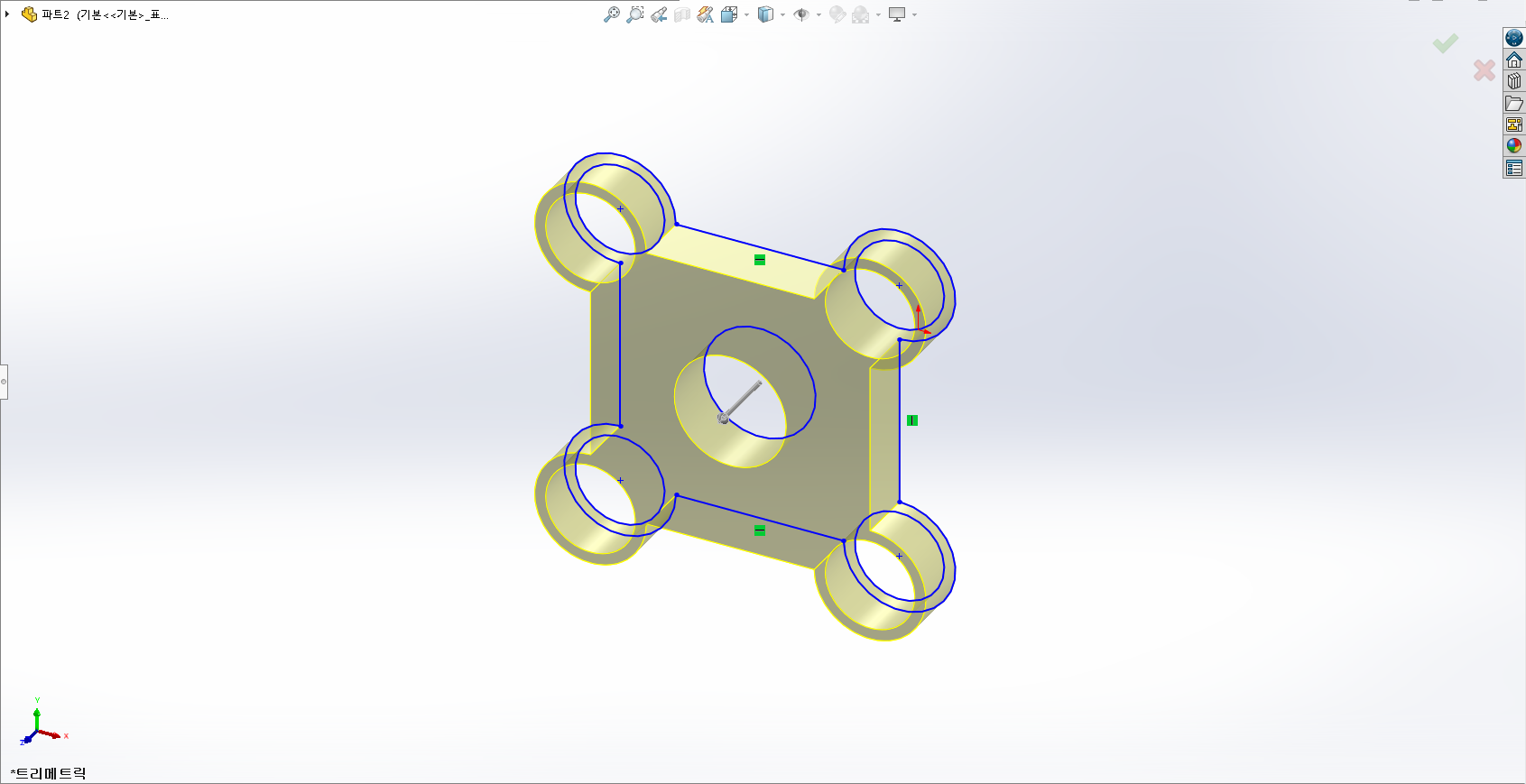

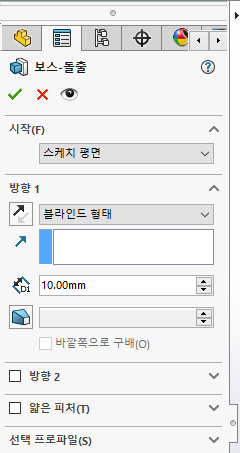

화면이 3차원으로 변경되면서 기본적으로 두께가 10mm의 물체로 모델링이 형성된다. [보스-돌출] 대화상자에서 두께를 30으로 변경하고 [확인] 단추를 누른다.









투명도 형태의 모델링에서 재질과 그림자 등이 입혀진 모델링 형태로 변경된다.
