오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 64. 모델링 따라하기 - 37









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이 나온다. 우측면도(YZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 원점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

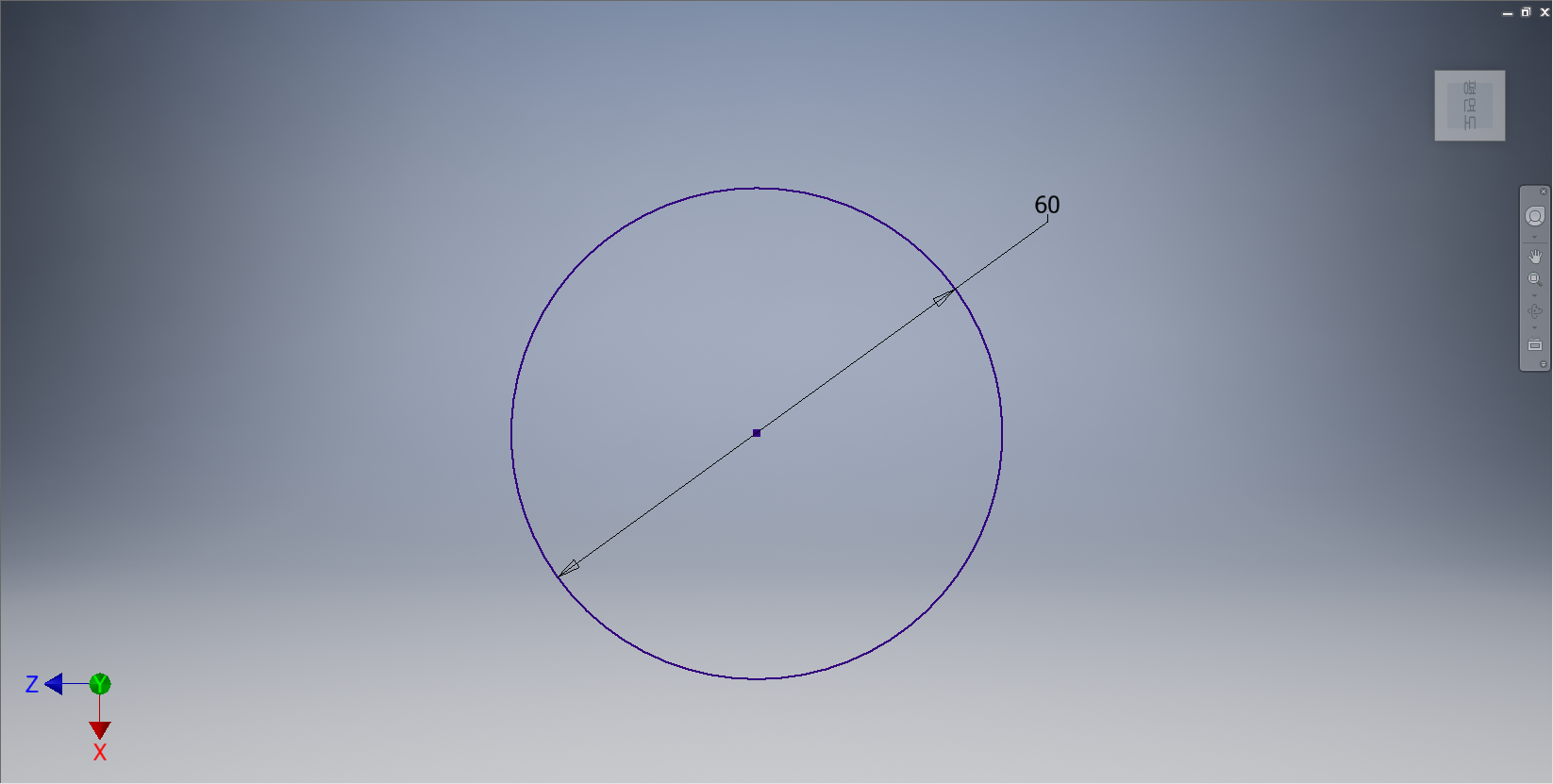

중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '3.0mm', '방향1' 으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









피처의 면에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기 화면과 같이 직사각형의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '1.0mm', '방향2' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 홈을 선택하고, 회전축을 원통을 선택한다. 배치를 10개로 지정하고, 각도를 360으로 지정한 다음, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점원을 클릭하여 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '2.0mm', '방향1' 으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원을 클릭하여 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면, 프로파일을 선택되어 있는지 확인하고, '접합', 거리값을 '5.0mm', '방향1'을 입력한다. 작업화면상에 돌출 형태가 나타나면, [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









피처의 중심점을 클릭하여 중심점 원을 클릭해 준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원을 클릭하여 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면, 프로파일을 선택되어 있는지 확인하고, '접합', 거리값을 '45.0mm', '방향1'을 입력한다. 작업화면상에 돌출 형태가 나타나면, [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모따기] 도구를 선택한다.









[모따기] 대화상자가 나타나면 [거리&각도 모따기]를 선택하고, 원통면을 면저 선택하고 모서리를 선택한다. 거리값을 '15mm', 각도값을 '30'을 입력한다. 작업화면상에 모따기 형태가 나타나면 [확인] 단추를 클릭한다.









스케치의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '카운터보어'를 지정하고, '카운터보어 지름 : 35.0mm', '카운터보어 깊이 : 5.0mm', '지름 : 10.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









스케치의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [폴리곤] 도구를 선택한다.









폴리곤 대화상자가 나타나면, '내접', '면의 수 = 6'으로 지정하고 피처의 윗면에 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점과 다각형의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '3.0mm', '거리2' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 육각형의 안쪽면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









육각형의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 육면체의 임의의 점에 [점]을 찍어준다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 4.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 구멍을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 10개로 지정하고, 각도를 360으로 지정한 다음, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









디자인 트리에서 우측면도(YZ Plan)를 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단 모서리 투영된 형태를 확인한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









피처의 우측부분에 상기화면과 같이 수직선과 수평선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수직선과 수평선에 치수를 부가해 준다.









[스케치] 탭 - [호] 패널 - [3점 호] 도구를 선택한다.









수직선과 수평선의 끝점에서 호를 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









호를 클릭하여 치수를 부가해 준다.









[3D 모형] 탭 - [작성] 패널 - [리브] 도구를 선택한다.









[리브] 대화상자가 나타나면, [스케치 평면에 평형]을 선택한다. 프로파일을 클릭하여 작성한 선을 선택하고, '대칭' 선택, '양방향 선택', 두께값을 '1mm'를 입력한다. 보강대 모양이 형성되면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.

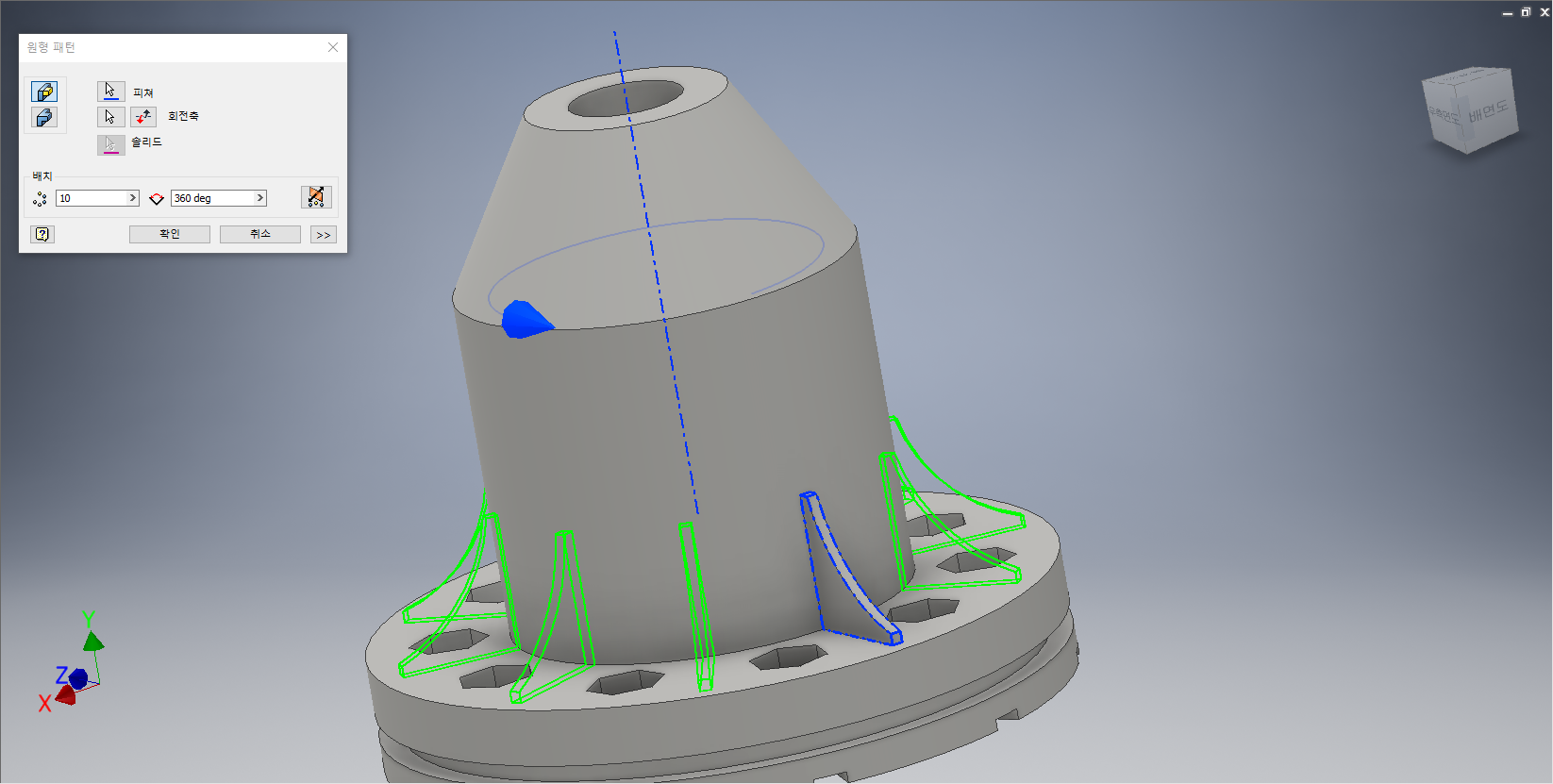

[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 리브를 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 10개로 지정하고, 각도를 360으로 지정한 다음, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
