Chapter.2 도면층과 객체 활용하기 - 03. 객체편집하기(9)

















[OVERKILL]명령어는 중복되거나 겹치는 선, 호, 폴리선 등을 제거하는 명령이다. 옵션에 따라서 부분적으로 겹치거나 연속되는 격체가 결합된다.





[OVERKILL] 명령을 실행하는 방법은 다음과 같다.



◇ [명령 : ] 프롬프트 상에서 [OVERKILL] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴바에서 [수정] - [중복 객체 삭제] 를 클릭한다.

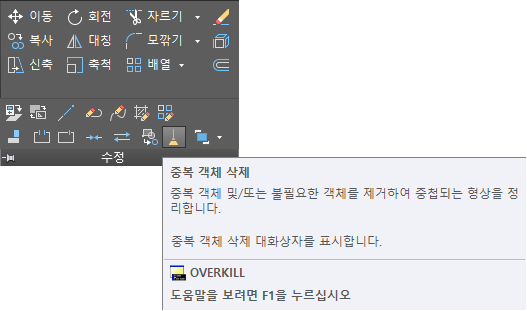

◇ 리본 메뉴에서 [홈] - [수정] - [중복 객체 삭제] 를 클릭한다.











[OVERKILL] 명령을 실행하면 다음과 같이 나타난다.



객체 선택:

객체를 모두 선택한 후 [중복 객체 삭제] 대화상자가 나타나면 '옵션'의 해당 항목에 체크하고 [확인] 단추를 클릭한다. 그러면 명령행 윈도우에 '중첩 객체 또는 세그먼트가 삭제되었습니다.' 메시지가 나타난다.

















[EXPLODE]명령어는 폴리선 형태의 객체, 해치, 블록 등을 개별 객체로 만드는 명령이다. 두께 값을 갖는 객체의 경우 분해되면 두께값은 '0'이 된다.





[EXPLODE] 명령을 실행하는 방법은 다음과 같다.



◇ [명령 : ] 프롬프트 상에서 [EXPLODE] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴바에서 [수정] - [분해] 를 클릭한다.



◇ 리본 메뉴에서 [홈] - [수정] - [분해] 을 클릭한다.







[EXPLODE] 명령을 실행하면 다음과 같이 나타난다.



명령: EXPLODE



객체 선택





[EXPLODE] 명령의 옵션은 다음과 같다.

◇ [객체 선택] : 분해할 객체를 선택한다.
