솔리드웍스(SolidWorks) 따라하기 : 솔리드웍스의 스케치 - 요소 오프셋

















[스케치] 탭에서 [요소 오프셋] 도구는 입력한 일정 거리값으로 스케치 또는 면의 모서리를 복사하여 스케치를 생성하는 도구이다. AutoCAD의 Offset과 같은 기능을 하지만, AutoCAD는 연속으로 Offset은 연속해서 사용이 가능하지만 [요소 오프셋]은 1회로 명령이 끝나는 형식이다.









[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









솔리드웍스의 디자인트리에서 [정면]을 클릭한다.









[코너 사각형] 도구 메뉴를 이용하여 화면의 왼쪽 윗부분에서 클릭하여 대략, X값 = 40mm, Y값 = 100mm 정도의 직사각형을 그려준다.

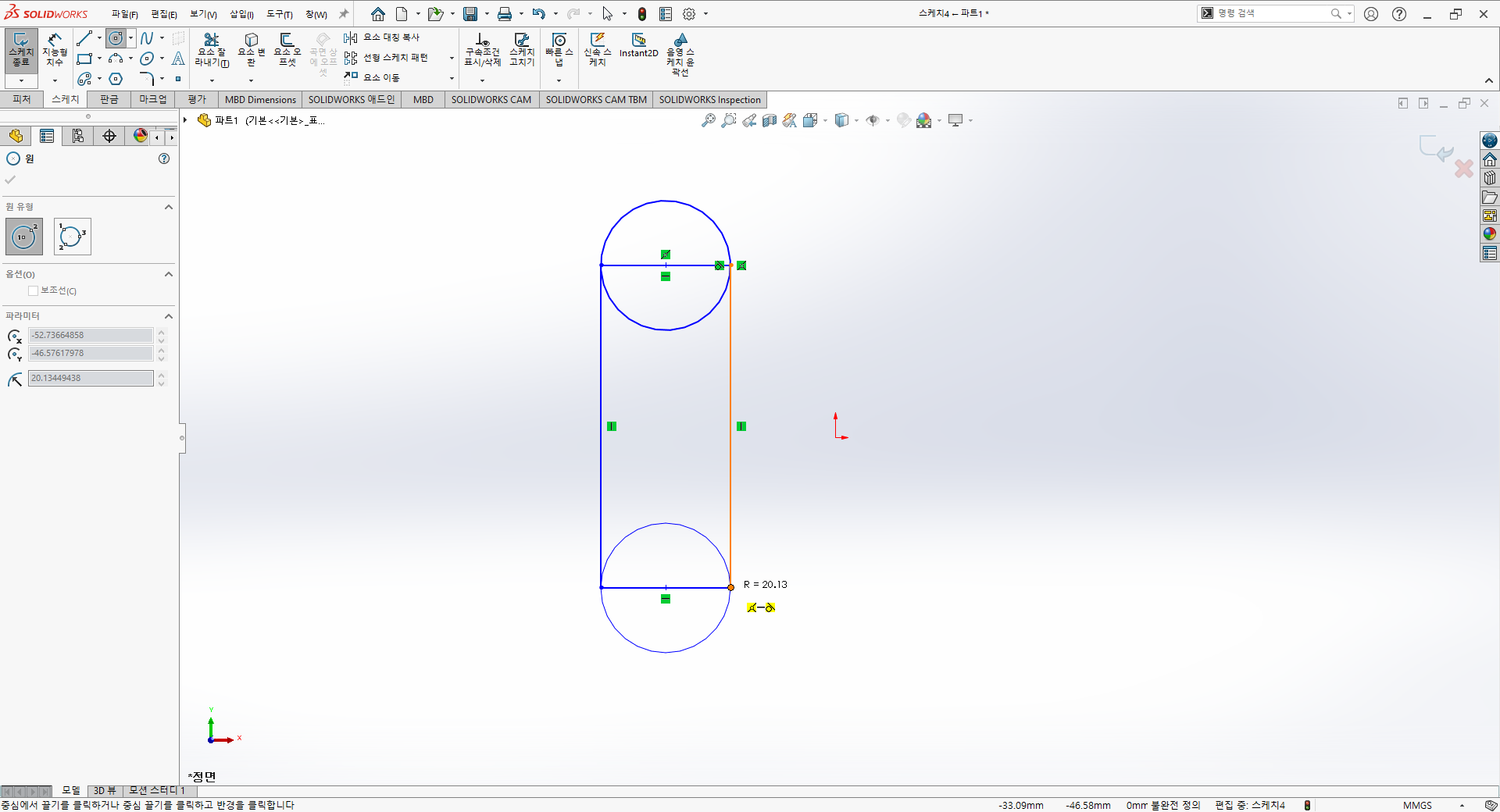

[원] 도구를 이용하여 직사각형의 중간점을 클릭하여 위/아래로 정원을 하나씩 그려준다.









[요소 잘라내기(T)] - [지능형(P)] 도구를 이용하여 사각형의 수평선과 원의 안쪽 선을 지워준다.









[요소 오프셋] 도구를 클릭하면 왼쪽에 옵션창으로 변경되는데 '치수 부기(D)'의 체크박스를 해제한다.









왼쪽 직선면에 마우스 포인터를 가져다 대면 노란색선이 생성되는데 여기서 마우스 포인터의 위치에 따라서 안쪽으로 오프셋을 할 것인지 바깥쪽으로 오프셋을 할 것인지 결정이 된다.









안쪽에 마우스 포인터를 위치한 후 클릭한다. 안쪽으로 오프셋이 되면서 크기가 10mm 줄어든 똑같은 도형이 형성된다. [Ctrl + Z]를 눌러서 이전상태로 되돌린다.









[요소 오프셋] 도구를 클릭하고 왼쪽에 옵션창 '체인 선택(S)'의 체크박스를 해제한다. 사각형 윗쪽의 반원을 클릭한다. 노란색 반원 모양이 나타나는데 '체인 선택(S)'를 해제함으로써 전체가 오프셋이 되는 것이 아닌 반원만 오프셋이 되는 것이다.









안쪽에 마우스 포인터를 위치한 후 클릭한다. 바깥쪽으로 오프셋되면서 10mm 늘어난 반원이 형성된다. [Ctrl + Z]를 눌러서 이전상태로 되돌린다.









[요소 오프셋] 도구를 클릭하고 왼쪽에 옵션창에서 '체인 선택(S)'와 '양쪽 방향(B)'의 체크박스를 설정상태로 변경한다. 상기화면과 같이 노란색 가상선(미리보기)가 양쪽, 즉 안쪽과 바깥쪽으로 표시된다.

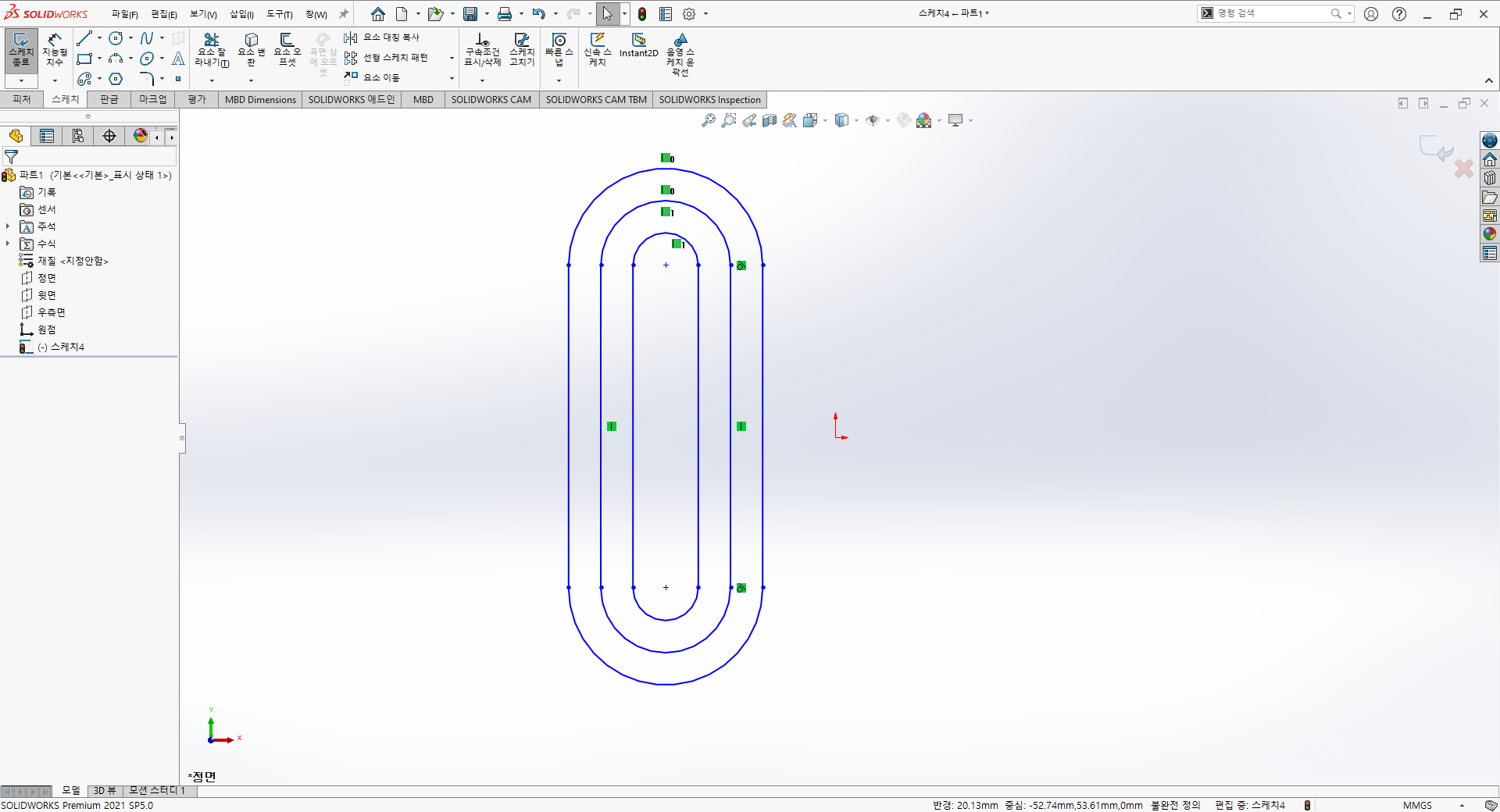

화면의 임의의 점에서 마우스 포인터를 위치한 후 클릭한다. 도형의 안쪽과 바깥쪽으로 도형이 형성된다. [Ctrl + Z]를 눌러서 이전상태로 되돌린다. [요소 잘라내기(T)] - [지능형(P)] 도구를 아랫쪽의 반원을 지워준다.









[요소 오프셋] 도구를 클릭하고 왼쪽에 옵션창에서 '오프셋 지오메트리(O)의 체크박스를 설정상태로 변경한다. 상기화면과 같이 노란색 가상선(미리보기)가 양쪽, 즉 안쪽과 바깥쪽으로 표시된다. 그러나 위에서 노란색 가상선은 실선으로 표시가 되었으나 여기에서는 1점쇄선으로 표시된다.









화면의 임의의 점에서 마우스 포인터를 위치한 후 클릭한다. 도형의 안쪽과 바깥쪽으로 도형이 1점쇄선의 형태로 형성된다. [Ctrl + Z]를 눌러서 이전상태로 되돌린다.









[요소 오프셋] 도구를 클릭하고 왼쪽에 옵션창에서 '베이스 지오메트리(O)'의 체크박스를 설정상태로 변경하고, '오프셋 지오메트리(O)'의 체크박스를 해제상태로 변경한다. 상기화면과 같이 노란색 가상선(미리보기)가 양쪽, 즉 안쪽과 바깥쪽으로 표시됨과 동시에 가운데의 도형에도 노란색 가상선이 표시된다. '오프셋 지오메트리(O)'와는 달리 안쪽과 바깥족은 실선으로 표시되지만, 가운데의 도형에는 1점쇄선으로 표시된다.









화면의 임의의 점에서 마우스 포인터를 위치한 후 클릭한다. 도형의 안쪽과 바깥쪽으로 도형이 실선의 형태로 형성되었으며, 도형의 모양은 1점쇄선의 형태로 변경된다. 지오메트리의 경우 다양한 도형의 중심선을 그리기 위해 사용하는 메뉴로 사용자가 원하는 형태로 변경하여 사용이 가능하다. [요소 잘라내기(T)] - [지능형(P)] 도구를 이용하여 도형 전체를 지워준다.

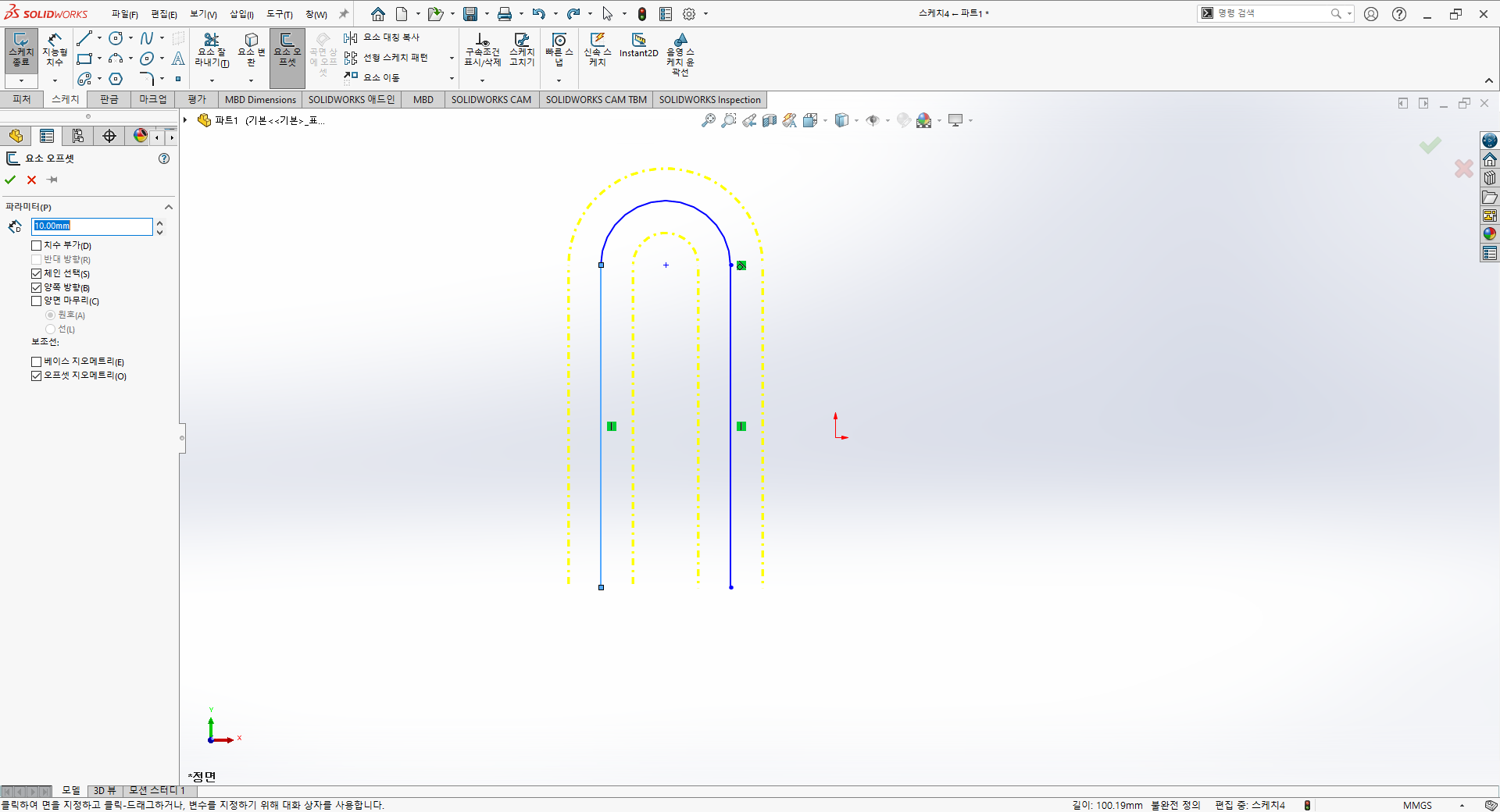

[요소 오프셋] 도구를 클릭하고 옵션에서 '체인 선택(S)'와 '양쪽 방향(B)', '양쪽 마무리(C)'의 체크상자가 설정상태로 변경한다.  왼쪽의 수직선을 클릭하면 도형을 기준으로 양쪽으로 노란색 가상선(미리보기)가 나타타난다.









옵션에서 '양쪽 마무리(C)'의 하부에 있는 '선(L)' 상태로 변경해 본다.









도형의 끝단 부분이 둥근형태의 마무리에서 직선 형태의 마무리 형태로 변경된다.

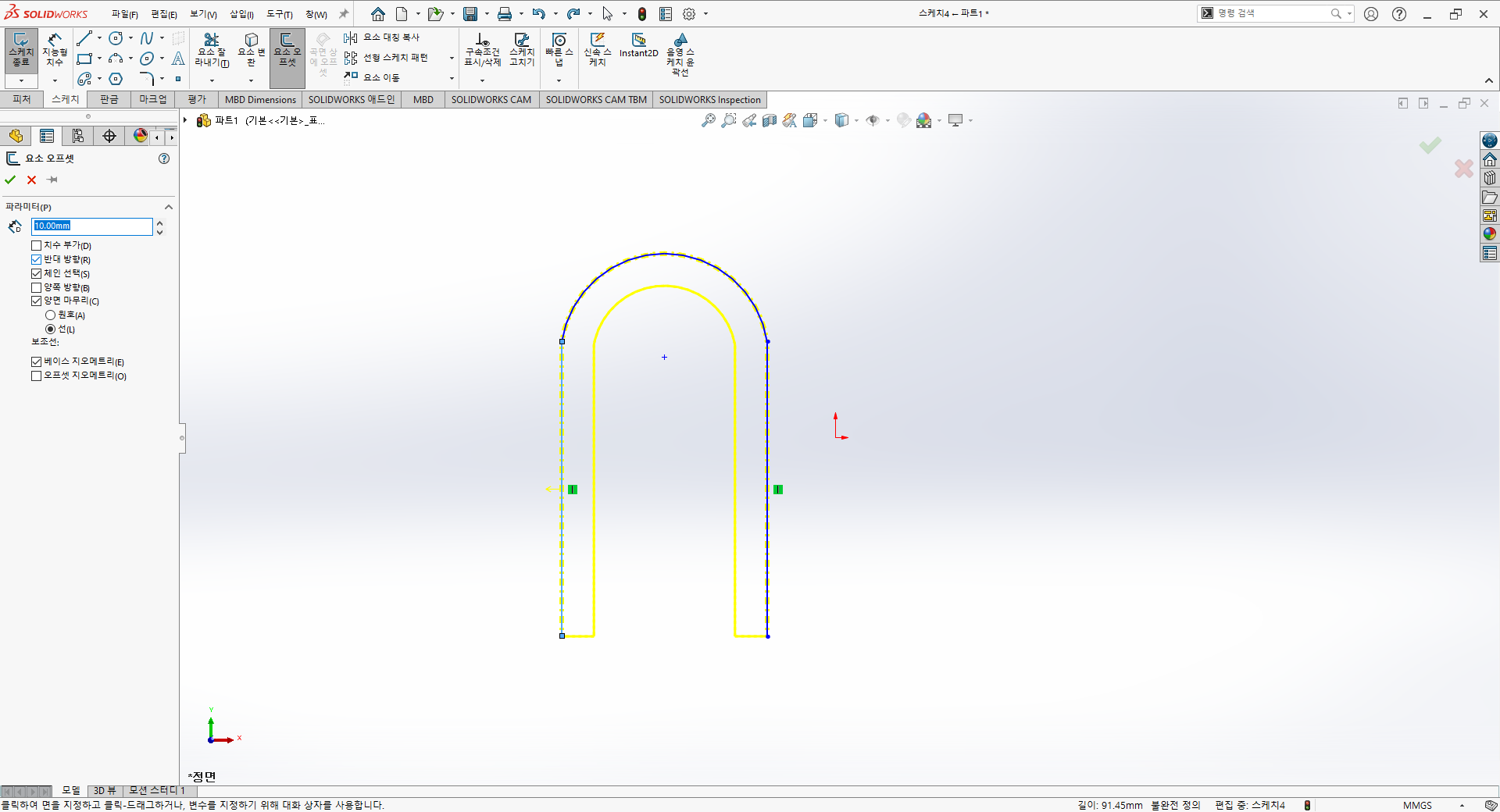

옵션에서 '양쪽 방향(B)'의 체크박스를 해제하면 '반대 방향(R)'이 나타나는데 이는 안쪽으로 오프셋을 할 것인지 바깥쪽으로 오프셋을 할 것인지를 결정하는 옵션이다. 체크박스를 설정해 본다.









노란색 가상선이 바깥쪽에서 안쪽으로 변경된다.









옵션에서 '양쪽 방향(B)'의 체크박스를 설정하고 '원형(R)'의 체크박스를 설정한 다음 화면에서 클릭을 하면 상기 화면과 같은 도형이 형성된다.
