솔리드웍스(SolidWorks) 따라하기 : 솔리드웍스의 스케치 - 지능형 치수









솔리드웍스의 스케치에는 오토캐드와 같이 다양한 형태의 치수를 제공하고 있다. 세그먼트의 형태에 따라서 치수의 형태는 달라지며 기본적인 형태는 2D이지만 3D 모델링을 할 때 세그먼트에 대한 치수값을 제공함으로서 사용자가 모델링을 할 때 필요한 정보를 제공한다.

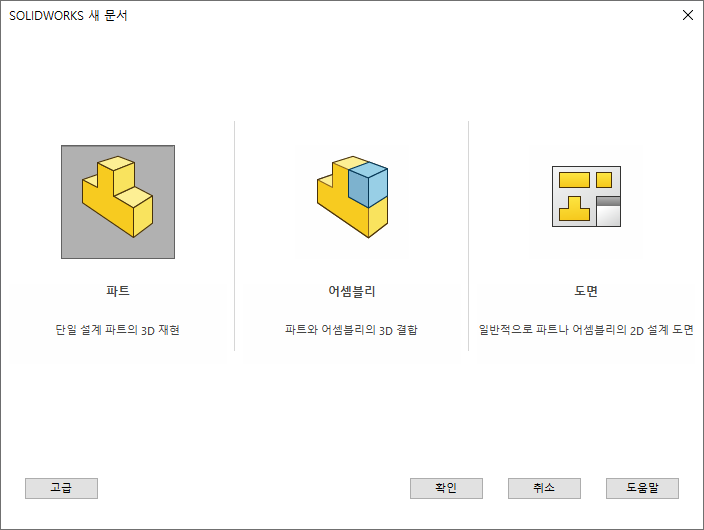

[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









솔리드웍스의 디자인트리에서 [정면]을 클릭한다.

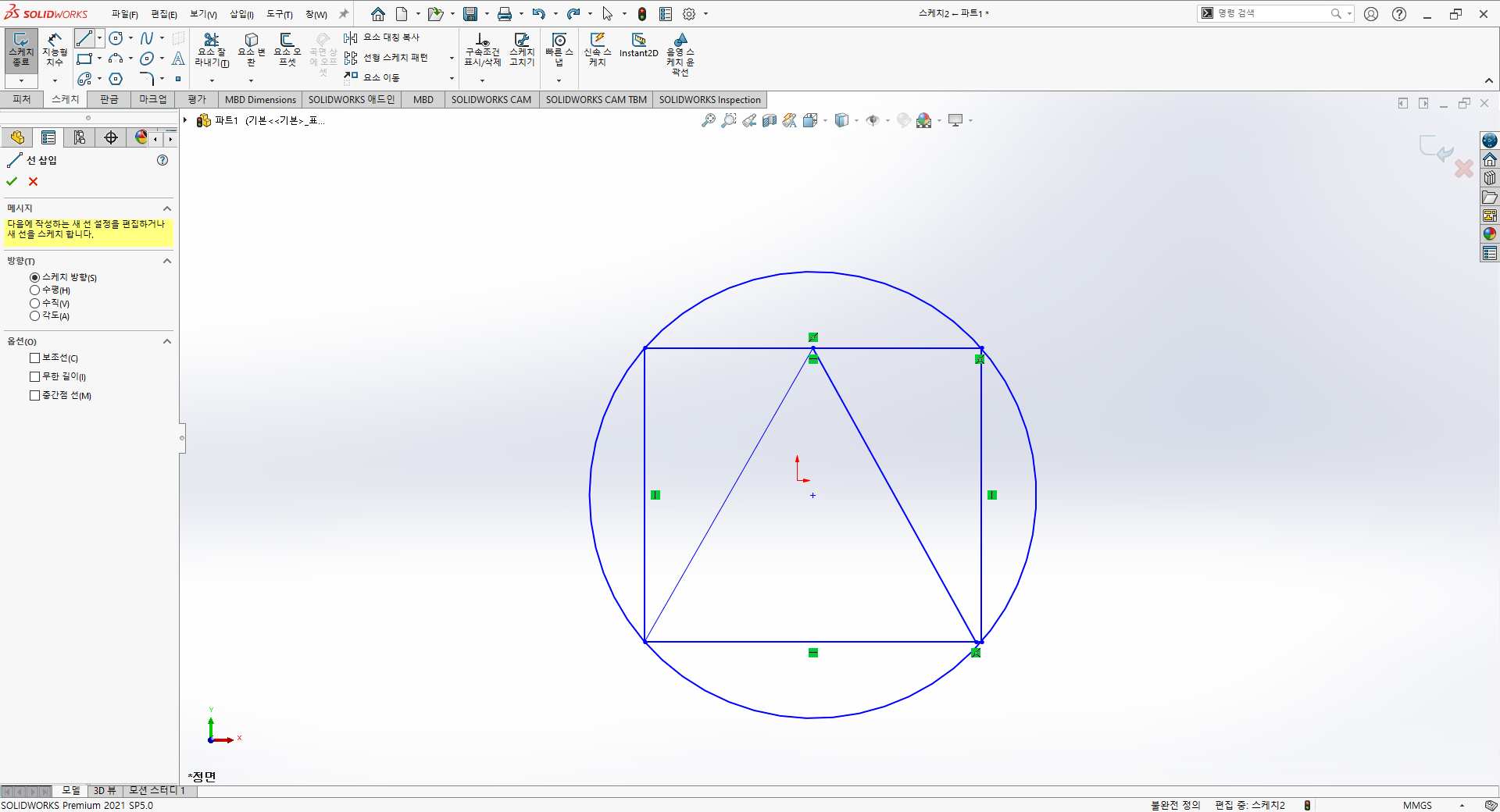

앞에서 다루었던 [직사각형], [원] [선]도구를 이용하여 상기 화면과 같이 도형을 작도를 해보자.









[스케치] 탭 - [지능형 치수] 도구는 다양한 치수를 스케치하기 위한 도구 아이콘이다. [지능형 치수] 도구에는 [지능형 치수], [수평 치수], [수직 치수], [기초선 치수], [체인 치수], [좌표 치수], [수평 좌표 치수], [수직 좌표 치수], [경로 길이 치수] 등으로 구분된다.









[지능형 치수] 도구를 클릭한다. 사각형의 윗면을 클릭하거나 왼쪽 점에서 클릭하고, 오른쪽 점에서 클릭하여 마우스 포인터를 윗쪽으로 이동시켜 본다. 치수선과 치수보조선이 나타나면서 치수가 나타난다. 여기서 치수의 위치를 지정할 수가 있는데 사용자가 마우스를 좌우로 이동시켜보면 치수의 위치를 지정할 수 있다.









치수를 치수선의 중간에 놓고 클릭을 하면 [수정]이라는 대화상자가 나타나면서 치수를 수정할 수 있으며 Enter를 누르면 대화상자가 사라진다. 옵션창에서 종료버튼을 클릭하면 종료된다.  [Ctrl + Z] 키를 눌러서 치수를 없애준다.









[지능형 치수] 도구를 클릭한다.  사각형의 왼쪽 면을 클릭하거나 윗쪽 점과 아랫쪽 점을 클릭하고 치수를 치수선의 아랫쪽에 위치하도록 클릭해본다. [수정] 대화상자가 나타나면 Enter를 눌러서 종료시킨다. [Ctrl + Z] 키를 눌러서 치수를 없애준다.









[지능형 치수] 도구를 클릭한다.  삼각형의 왼쪽 면을 클릭하거나 윗쪽 점과 아랫쪽 점을 클릭한다. 마우스를 수직방향으로 움직이면 수평형태의 치수가 나타난다.









명령이 실행되어 있는 상태에서 이번에는 마우스를 왼쪽 방향(수평)으로 이동시켜 본다. 수직 형태의 치수가 나타난다.

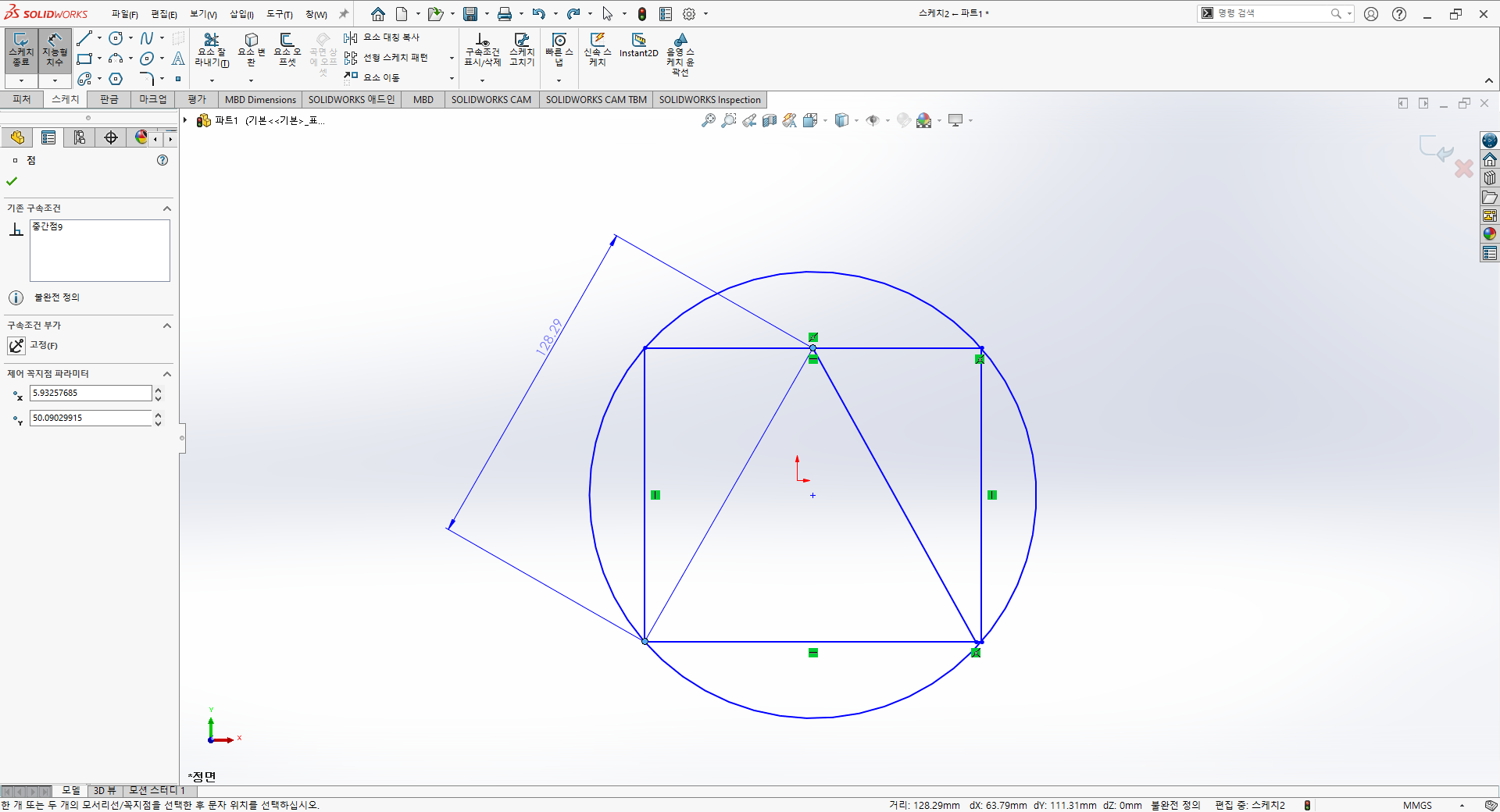

명령이 실행되어 있는 상태에서 이번에는 마우스를 대각선 방향으로 이동시켜 본다. 대각선 형태의 치수가 나타난다.









수평 치수나 수직 치수와 마찬가지로 [수정] 대화상자가 나타나면 치수를 수정이 가능하며 Enter를 누르고 옵션창에서 종료버튼을 클릭하면 치수가 형성된다.









[지능형 치수] 도구를 클릭한다.  삼각형의 왼쪽 면을 클릭하거나 윗쪽 점과 아랫쪽 점을 클릭한다. 마우스를 오른쪽 아래 대각선 방향으로 이동시킨다.









마우스 포인터를 삼각형의 아랫면에 가져다 대면 색깔이 주황색으로 변하게 되는데 임의의 점에서 클릭한다.









클릭을 하면 대각선 형태의 치수에서 각도 형태의 치수로 변경되는데 왼쪽의 면과 아래쪽의 면의 내각의 각도를 표현할 수 있다.









만약 외각의 각도를 표현하고 싶다면 삼각형의 바깥쪽으로 마우스를 이동시키면 외각의 각도가 표시된다.









수평 치수나 수직 치수와 마찬가지로 [수정] 대화상자가 나타나면 치수를 수정이 가능하며 Enter를 누르고 옵션창에서 종료버튼을 클릭하면 치수가 형성된다.









[지능형 치수] 도구를 클릭한다.  원의 둘레의 임의의 점을 클릭하고 마우스를 수직방향으로 이동시켜준다. 원의 지름을 수평형태의 치수로 나타낼 수 있다.









명령이 실행되어 있는 상태에서 이번에는 마우스를 오른쪽 방향으로 이동시켜 보자. 원의 지름을 수직형태의 치수로 나타낼 수 있다.

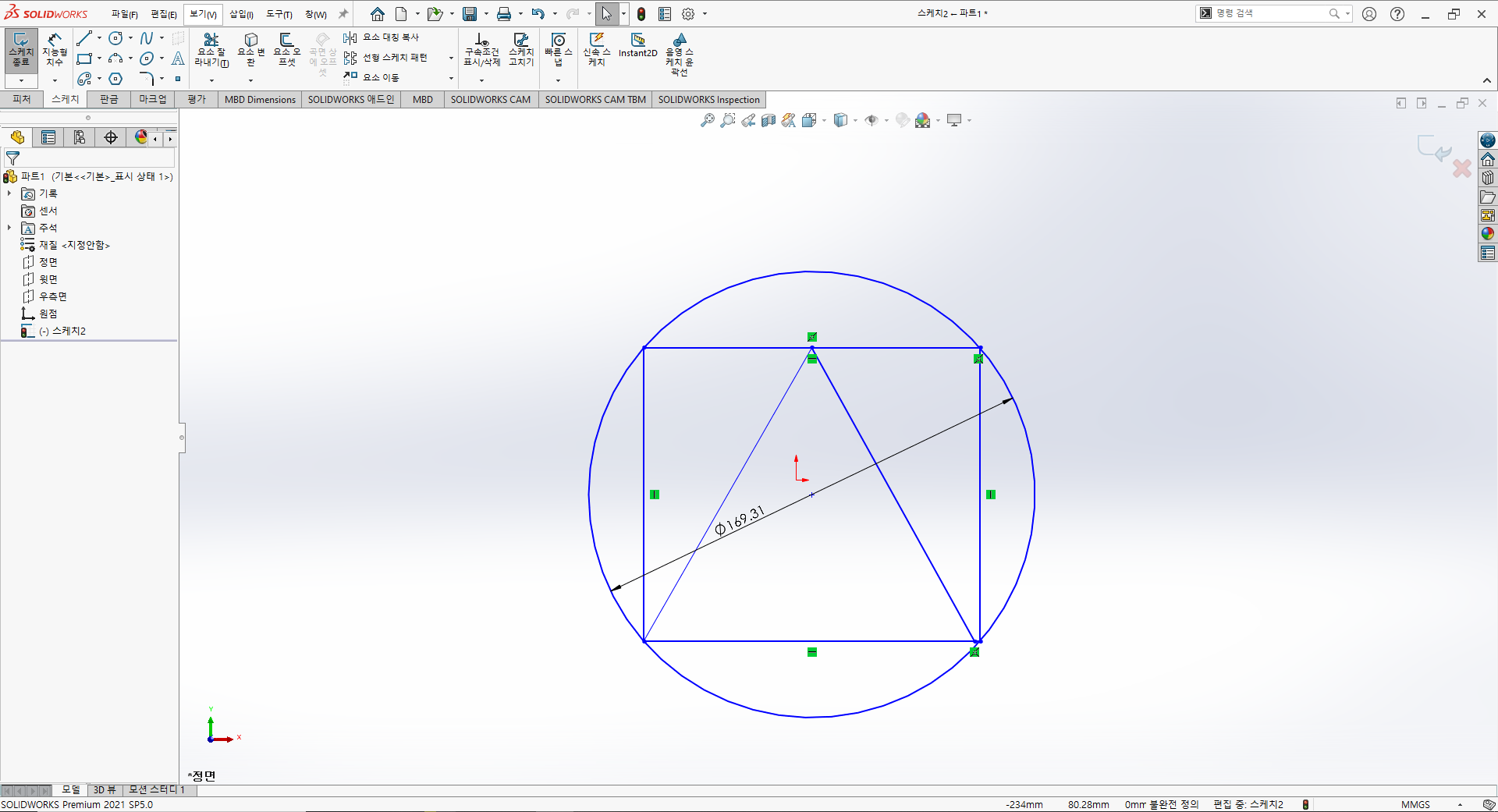

명령이 실행되어 있는 상태에서 이번에는 마우스를 원의 안쪽으로 이동시켜 보자. 여기서는 원의 안쪽으로 대각선형태, 수평형태, 수직형태의 치수를 표현할 수 있다.









수평 치수나 수직 치수와 마찬가지로 [수정] 대화상자가 나타나면 치수를 수정이 가능하며 Enter를 누르고 옵션창에서 종료버튼을 클릭하면 치수가 형성된다. 만약 원호와 같은 세그먼트상에서 [지능형 치수]를 이용하여 원호의 둘레의 임의의 점을 클릭하게 되면 반지름값을 표현할 수도 있다.





※ 다양한 형태의 치수를 표현하는 방법을 다루었는데, 위에서 설명한 기본적인 형태의 치수표현 이외에도 다른 표현이 있지만 일반적으로 많이 쓰이는 형태는 기본적인 형태의 치수이므로 여기에서 설명하지 않은 부분은 차후에 도면을 그리거나 모델링을 진행하면서 나타나는 부분에 대해 설명한다.
