솔리드웍스(SolidWorks) 따라하기 : 스윕 곡면 따라하기 - 1

IT정보/솔리드웍스(Solidworks) 따라하기

by 상민짱짱 2022. 1. 26. 07:00

본문

728x90
반응형





[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기 화면과 같이 좌표계의 원점을 기준으로 수직선과 수평선을 그려준다.









[Command Manager] - [선] 도구를 클릭한다.









상기 화면과 같이 도형을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]로 변경하고, [Command Manager] - [회전 보스/베이스] 도구를 클릭한다.

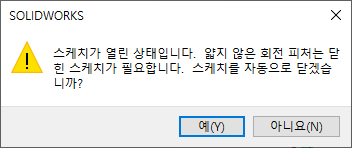

[SOLIDWORKS] 대화상자가 나타나면서 '스케치가 열린 상태입니다. 얇지 않은 회전 피처는 닫힌 스케치가 필요합니다. 스케치를 자동으로 닫겠습니까?'라는 메시지가 나타나는데, 모든 피처의 기본형은 닫힌 도형, 즉 폐곡선의 영역을 기준으로 입체 형태를 생성하는 것이 원칙이지만 현재의 도형은 열린 형태이므로 계곡선으로 만들어 줄 것인지를 사용자에게 질문을 하는 것이다. [아니요] 단추를 클릭한다.

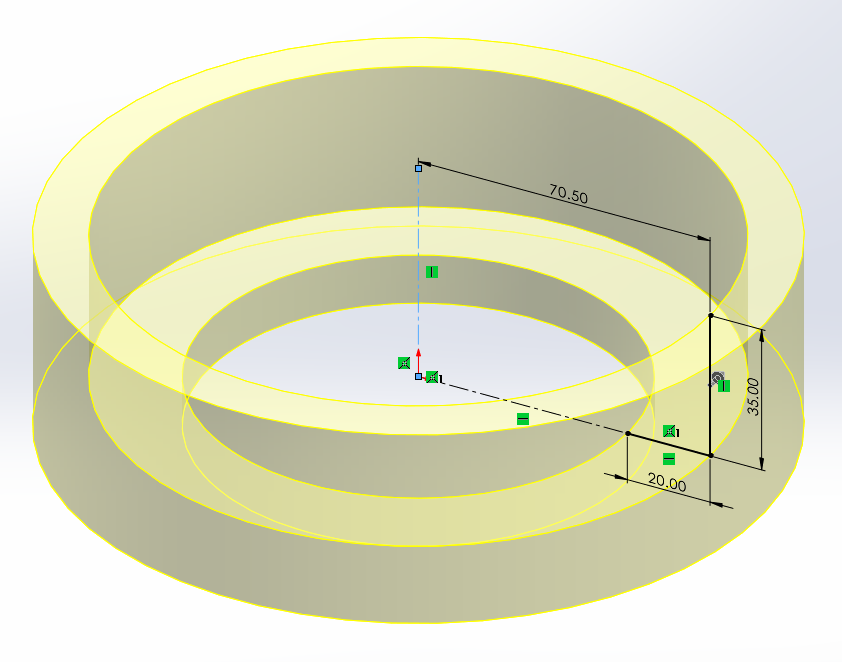

[회전] 속성 창이 나타나면 '회전축 : 선1(세로 중심선)', 얇은 피처 - 방향1 두께 : 12mm'로 지정한다. 노란색 바탕의 모델링 미리보기가 나타나면 [확인] 단추를 클릭한다.









[디자인트리]에서 [정면] - [스케치] 도구를 클릭한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기 화면과 같이 좌표계의 원점을 기준으로 위로 가능 수직선과 아래로 가는 수직선, 그리고 그 수직선들을 기준으로 수평선들을 각각 그려준다. 여기서 주의할 점은 지능형치수를 이용하여 각각 치수를 지정할 예정이므로 수직선을 위아래 따로 그려야 한다는 것이다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [중심점 호] - [3점호] 도구를 클릭한다.









상기화면과 같이 먼저 몸통의 원호 스케치를 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [중심점 호] - [접원호] 도구를 클릭한다.









상기 화면과 같이 몸통 원호의 위/아래부분에 각각 원호를 하나씩 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [스케치 종료] 도구를 클릭한다. [스케치 모드]가 종료되면서 [피처 모드]로 전환된다.









[Command Manager] - [참조 형상] - [기준면] 도구를 클릭한다. 단면 스케치를 작성하기 위한 새로운 평면을 추가한다.









[기준면] 속성 창이 나타나면 '제1참조 : 하부 원호 선택', '제2참조 : 하부 원호의 끝점 선택'을 지정한다. [확인] 단추를 클릭한다.









생성된 기준면을 클릭하여 [스케치] 도구를 클릭한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 좌표계의 원점을 기준으로 원을 그려준다. 여기서 좌표계의 원점이 기준면에서 지정한 제2참조이므로 원호의 끝부분에 원을 그린 것이다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [스케치 종료] 도구를 클릭한다. [스케치 모드]가 종료되면서 [피처 모드]로 전환된다.









[Command Manager] - [스윕 보스/베이스] 도구를 클릭한다.









[스윕] 속성 창이 나타나면, '프로파일과 경로 - 프로파일 : 원 선택, 경로 : 원호 선택'를 지정한다. 모델링상에서 모양이 변경되면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 파라미터 - 반경 : 10mm'로 지정하고 스윕된 모형의 위/아래 끝단부를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [선형 패턴] - [원형 패턴] 도구를 클릭한다.









[원형 패턴] 속성 창이 나타나면 '방향1 - 반대 방향 : 원형형의 안쪽면 클릭, 인스턴스 수 : 4', '피처 및 면 - 패턴할 피처 : 필렛, 스윕 선택'을 지정한다. 화면상에 미리보기형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
