솔리드웍스(SolidWorks) 따라하기 : 회전곡면 따라하기 - 1





[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.











[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기 화면과 같이 좌표계의 원점을 기준으로 수직선과 수평선을 그려준다.









[Command Manager] - [선] 도구를 클릭한다.









상기 화면과 같이 도형을 그려준다.









[Command Manager] - [요소 대칭 복사] 도구를 클릭한다.









[대칭 복사] 속성 창에서 '대칭 복사할 항목 : 선3, 선4, 선5, 선6, 선7, 선8, 선9', '대칭 기준 : 선1'을 지정하고 [확인] 단추를 클릭한다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









제일 위에 있는 수평선과 수평중심선을 클릭하여 상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









계속해서 상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.

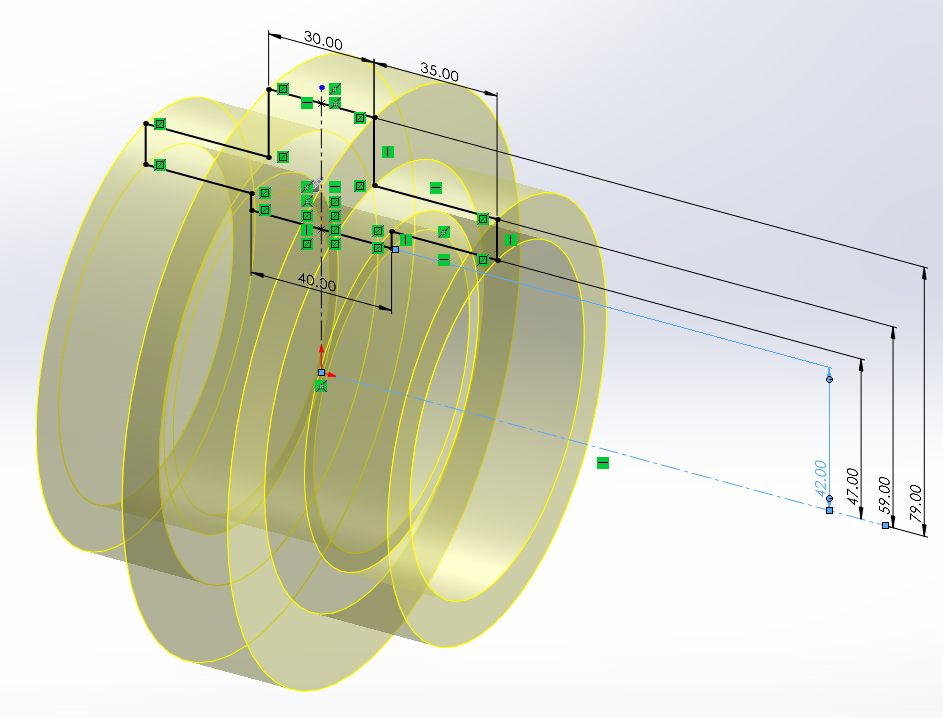

계속해서 상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]로 변경하고, [Command Manager] - [회전 보스/베이스] 도구를 클릭한다.









[회전] 속성 창이 나타나면 '회전 축 : 가로중심선'을 지정한다. 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[빠른 보기 도구 모음]에서 단면도를 클릭한다.









도형이 수직으로 절단된 형상이 나타나면서 화면의 중간에 주황색으로 화살표와 수평/수직 반원이 형성되어 있다. 화살표는 모델링이 절단되는 위치를 앞/뒤, 위/아래로 변형해 가면서 확인할 수 있는 도구 이며, 수평/수직 반원은 절단면을 수평/수직형태로 변경할 때 사용한다.









화살표를 드래그 하여 도형을 기준으로 앞쪽으로 이동시켜 보자. 절단된 면이 같이 이동되면서 도형의 형태가 온전한 형태로 변경된다.









이번에는 화살표를 드래그하여 도형을 기준으로 뒷쪽으로 이동시켜보자. 절단면이 뒷쪽으로 이동하면서 절단면에 해당하는 부위가 나타나며 도형의 범위를 벗어나면 도형이 화면상에서 사라진다.









수직 반원을 드래그하여 절단면을 수직형태에서 수평형태로 변경시켜 보자. 처음의 절단면은 수직형태로 되어 있었지만 수평형태로 변경되면서 화살표가 위아래로 움직일 수 있는 형태로 변경된다.









수평 반원을 드래그하여 상기화면과 같이 변경해 보자. 수직 단면형태는 그대로 수직을 유지하지만 수평 반원의 움직임에 따라 단면이 회전을 하면서 도형의 내부를 확인할 수 있게 도와준다.
