솔리드웍스(SolidWorks) 따라하기 : 피처기능 - 필렛









[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[Feature Manager]에서 [정면]을 선택한다.









[스케치 모드]로 변경하고 [Command Manager] - [선] 도구를 선택한다.









상기화면과 같이 도형을 그려준다.









[Command Manager] - [지능형 치수] 도구를 선택한다.









상기화면과 같이 치수를 입력하여 치수를 정확하게 입력해 준다.









[피처 모드]로 변경하고 [돌출 보스/베이스]를 선택한다.









[보스-돌출] 속성창에서 깊이 값으로 40을 입력한다.









상기화면과 같이 돌출상태를 확인하고 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 선택한다.









필렛유형(부동 크기 필렛 / 유동 크기 필렛 / 면 필렛 / 둥근 필렛)에서 '부동 크기 필렛'을 선택하고, 반경 값을 30으로 변경한다.









상기화면과 같이 모서리 부분을 클릭하면 노란색 미리보기가 나타난다.









[확인] 단추를 누르면 모서리 부분을 둥글게 만드는 필렛을 완료시킨다.









[Command Manager] - [필렛] 도구를 선택한다. 필렛유형에서 '부동 크기 필렛'을 선택하고, 반경 값을 70으로 변경한다. 반대편 모서리 부분을 클릭하면 노란색 미리보기가 나타나는데 [확인] 단추를 클릭한다.









마우스 휠을 이용하여 뷰 화면을 상기화면과 같이 변환시켜준다.

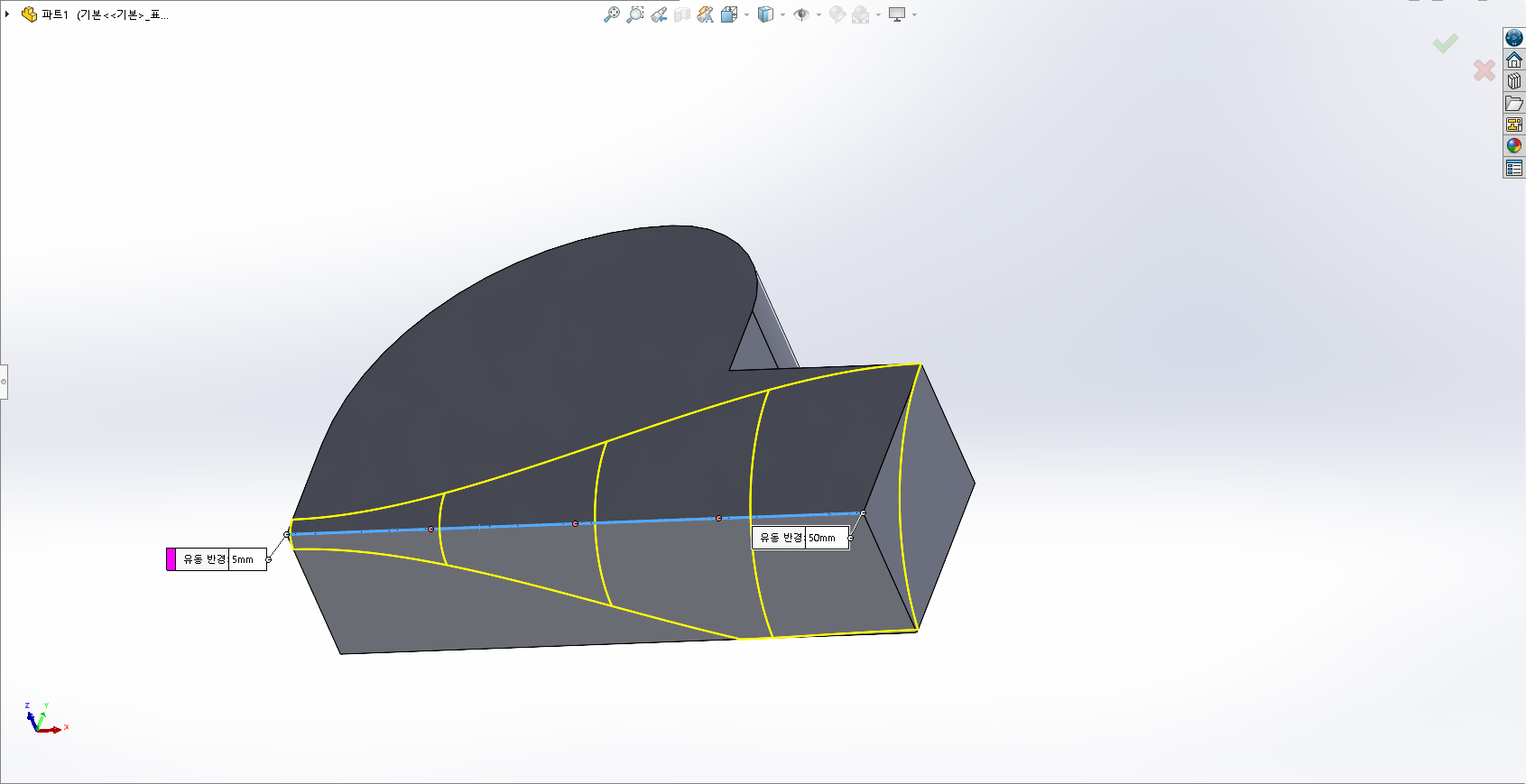

[Command Manager] - [필렛] 도구를 선택한다. 필렛유형에서 '유동 크기 필렛'을 선택한다. [필렛] 속성창의 '필렛할 항목'에 모서리선(하기 화면의 파란색 선)을 클릭한다. '유동 반경 변수'에서 'V1, R=5mm', 'V2, R=10mm'를 입력한다.









미리보기를 확인한 다음 [확인] 단추를 클릭한다.









마우스 휠을 이용하여 뷰 화면을 상기화면과 같이 변환시켜준다.









[Command Manager] - [필렛] 도구를 선택한다. 필렛유형에서 '면 필렛'을 선택한다. [필렛] 속성창의 필렛할 항목에서 '면<1>'에서 수직면을 선택하고, '면<2>'에서 수평면을 선택한다. 반경 값을 20을 입력한다.









노란색상의 미리보기를 확인한 후 [확인] 단추를 클릭한다.









마우스 휠을 이용하여 뷰 화면을 상기화면과 같이 변환시켜준다.









[스케치 모드]로 변경하고 [Command Manager] - [사각형] - [코너 사각형] 도구를 선택한다.









상기화면과 같이 직사각형을 그려준다.









가로선과 세로선을 선택하여 길이값으로 30을 입력하여 정사각형을 형성시켜준다.









[피처 모드]로 변경하고 [돌출 보스/베이스]를 선택한다.









[보스-돌출] 속성창에서 돌출값을 30을 입력한다.









돌출방향이 기존 모델링의 안쪽으로 설정되어 있어 아랫쪽 화살표를 드래그하여 윗쪽으로 변경시켜준다.









윗쪽방향으로 30mm만큼 돌출된 것을 확인한후 [확인] 단추를 누른다.









[Command Manager] - [필렛] 도구를 선택한다. [필렛] 속성창에서 '필렛할 항목'에 정육면체의 윗쪽 모서리를 모두 선택한다. 반경값을 3을 입력한다.









노란색 선의 미리보기를 확인한 후 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 선택한다. [필렛] 속성창에서 '필렛할 항목'에 정육면체의 네 방향의 수직 모서리를 모두 선택한다. 반경값을 7을 입력한다.









상기화면과 같이 육면체의 모서리 부분이 필렛의 형태로 변경된다.









[Command Manager] - [필렛] 도구를 선택한다. [필렛] 속성창에서 '필렛할 항목'에 정육면체의 아랫쪽 모서리를 모두 선택한다. 반경값을 10을 입력하고 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 선택한다. [필렛] 속성창에서 '필렛할 항목'에 상기화면과 같이 모델링의 둥근부분의 모서리를 선택한다. 반경값을 10을 입력하고 [확인] 단추를 클릭힌다.

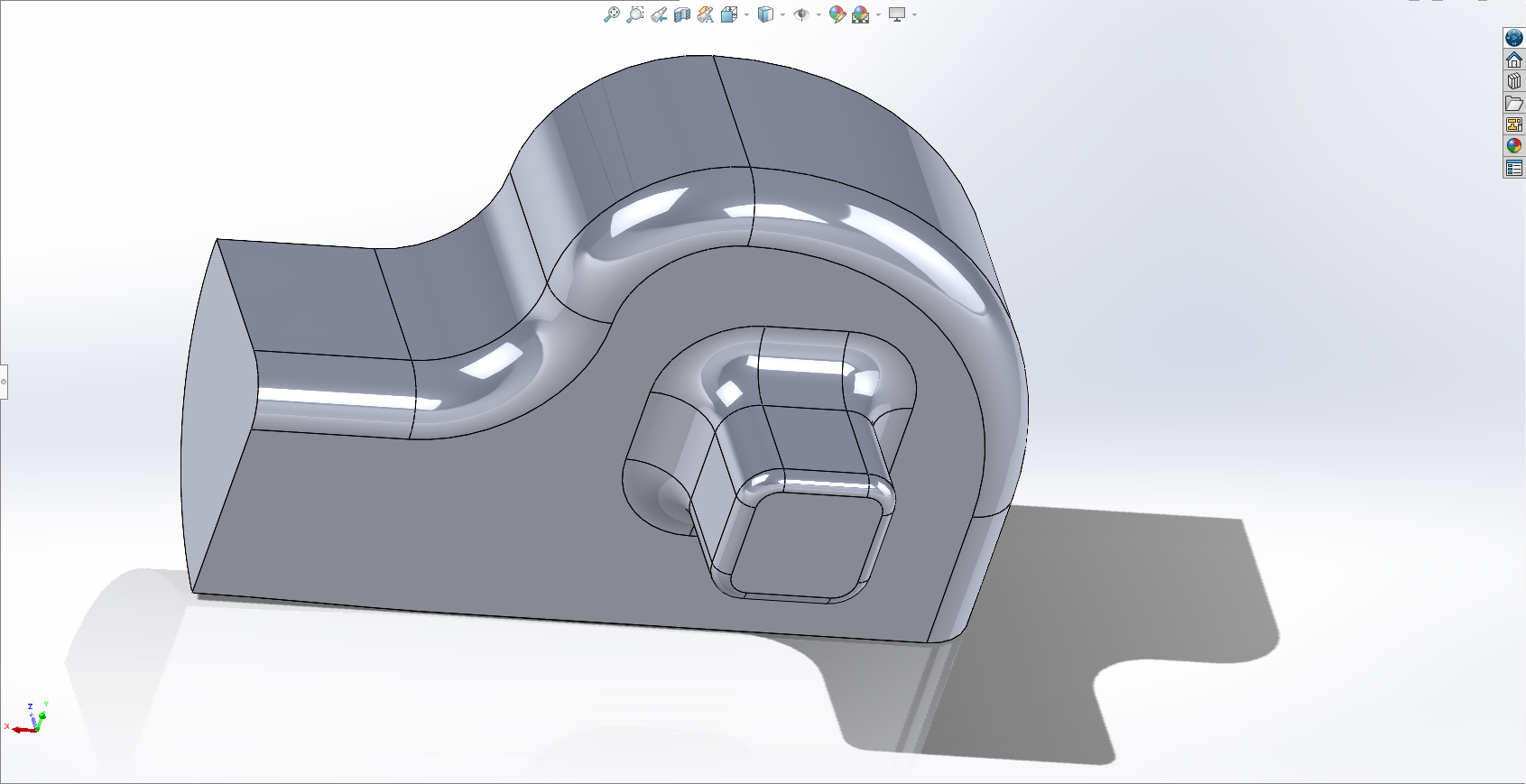

전체적인 모델링의 형태를 확인한 후 종료한다.
