솔리드웍스(SolidWorks) 따라하기 : SolidWorks 작업화면과 기본기능









01 SOLIDWORKS의 실행

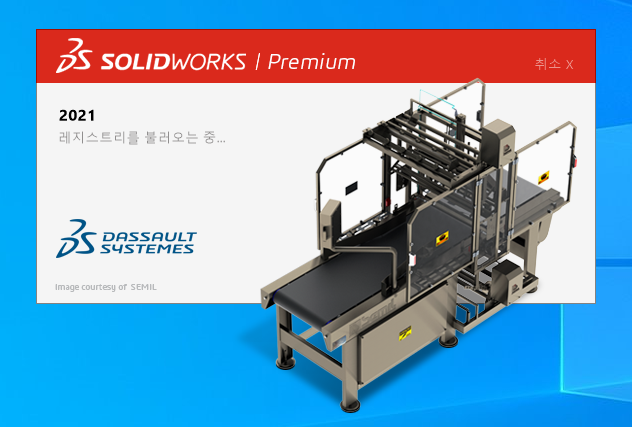

SOLIDWORKS를 설치하고 나면 바탕화면과 시작메뉴에 Solidworks 관련 아이콘과 폴더가 생성된다. 바탕화면의 'SOLIDWORKS2021' 아이콘을 실행시키면 아래와 같은 디자인 요소 제품들이 모델로 표시되면서 초기 화면이 나타난다. 이 모델들은 SOLIDWORKS를 실행할 때마다 다른 모델들로 변경되어서 나타난다.

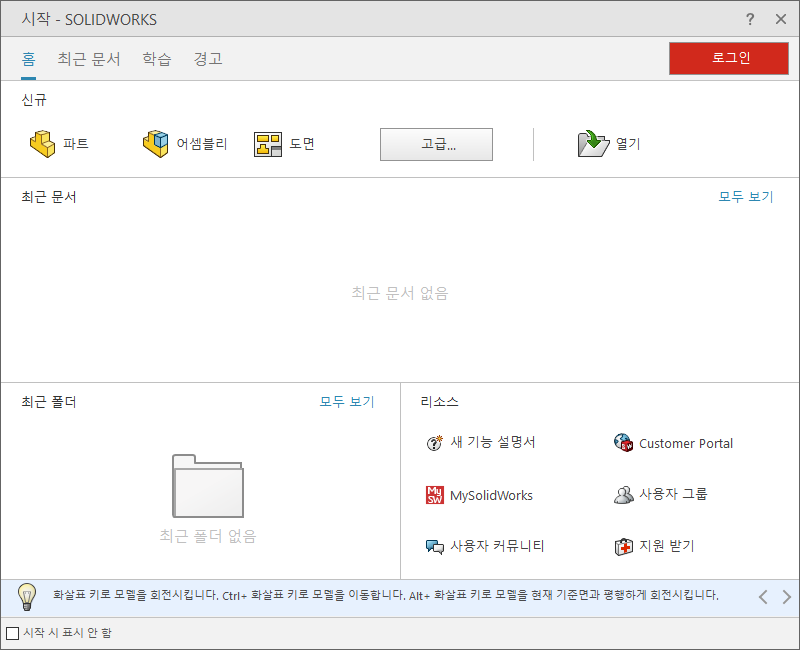

SOLIDWORKS2021 프로그램이 실행되고 나면 프로그램이 화면이 나타나고 초기화면으로 [시작 - SOLIDWORKS]라는 템플릿 대화상자가 나타난다. 여기에서는 신규로 모델링을 지정할 수도 있으며, 최근 문서 상에 작업했던 모델링 파일들을 불러올 수도 있다. 만약 이 템플릿 대화상자가 나타나는 것을 없애려면 왼쪽 하단에 보면 '시작 시 표시 안 함' 앞의 체크상자에 체크를 하면 나타나지 않는다.





템플릿 화면에서 아무것도 선택하지 않고 닫기 버튼을 누르면 아래와 같이 SOLIDWORKS의 초기화면이 나타난다. 화면의 최상단에는 메뉴바가 나타나고 오른쪽에는 설계 라이브러리 탭이 표시된다.





상단 메뉴바에서 새문서 아이콘을 눌러서 실행시킨다.











02 SOLIDWORKS의 INTERFACE

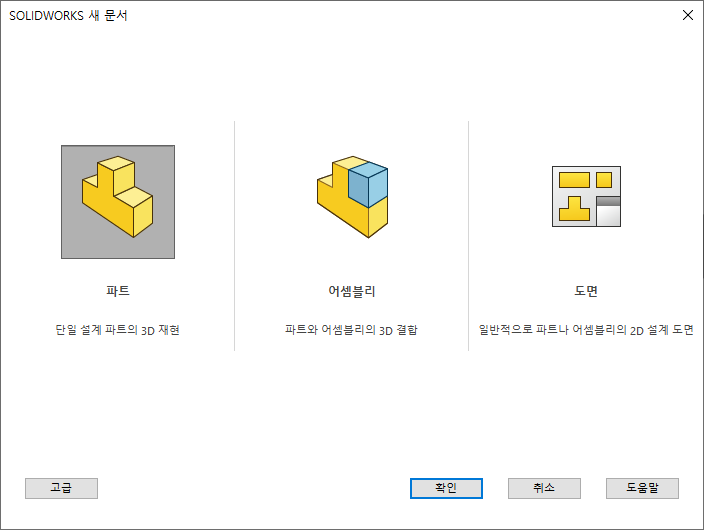

[SOLIDWORKS 새 문서] 대화상자가 나타난다. 작업의 성격에 따라서 세 가지의 작업환경을 불러 올 수 있다. SOLIDWORKS의 가장 큰 장점은 아이콘 만으로도 그 기능을 충분히 설명해 주기 때문에 특별한 설명이 없이도 쉽게 이해할 수 있다는 점이다. SOLIDWORKS의 작업군은 '파트', '어셈블리', '도면' 세 가지로 구분된다. 여기서는 기본적으로 '파트'가 설정되어 있다. [확인] 단추를 누른다.

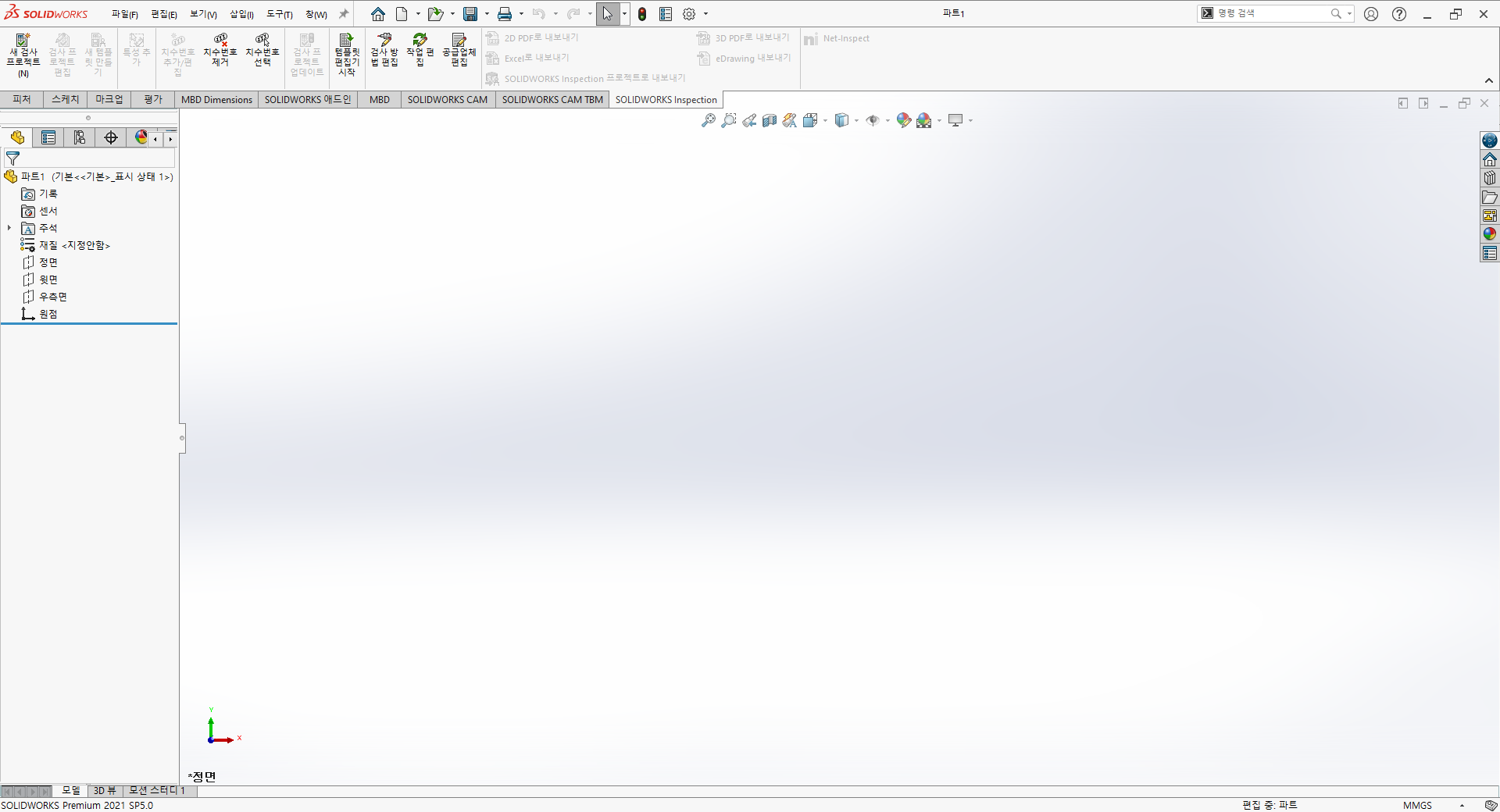

아래의 화면은 '파트'를 선택했을 때의 인터페이스이다. 메뉴바 아래에 [CommandManager]가 있고, 좌측으로 [FeatureManger]가 위치해 있고, 오른쪽으로는 설계 라이브러리가 있다. 가운데 빈공간에서는 작업영역으로 본 작업을 수행하는 그래픽 영역이 자리잡고 있다. 파트 작업창의 디자인트리, 도구모음 창, 설계 라이브러리 창은 어셈블리 작업창과 도면 작업창에서도 같은 형식으로 사용된다.

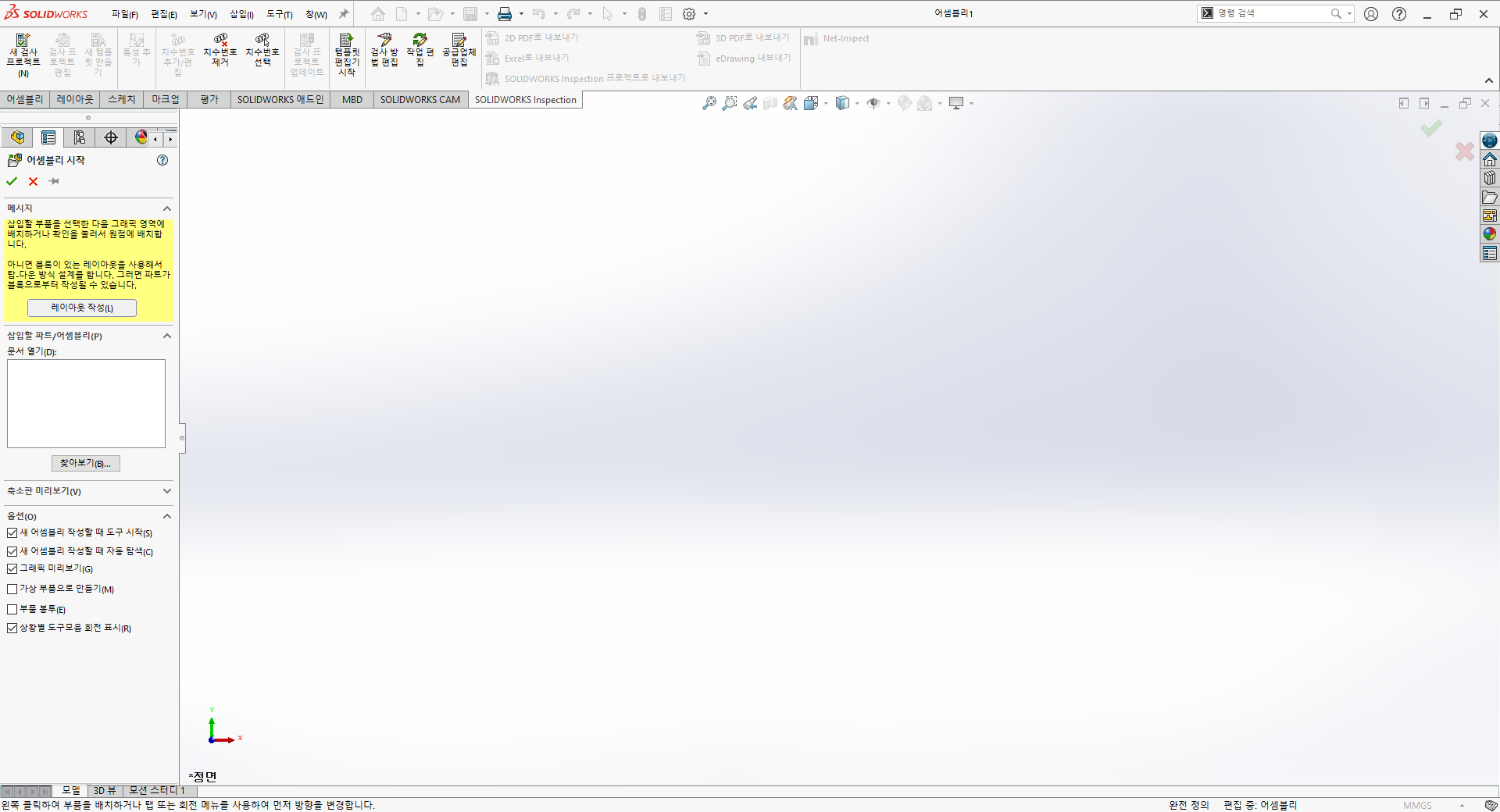

어셈블리 작업에서는 피처 도구 모음 대신 조립 작업과 관련된 메이트, 부품회전 등과 같은 조립 작업 도구들이 표시되어 있다. 어셈블리 문서를 실행하면 기준이 될 첫 번재 부품을 불러오도록 안내창이 표시된다.

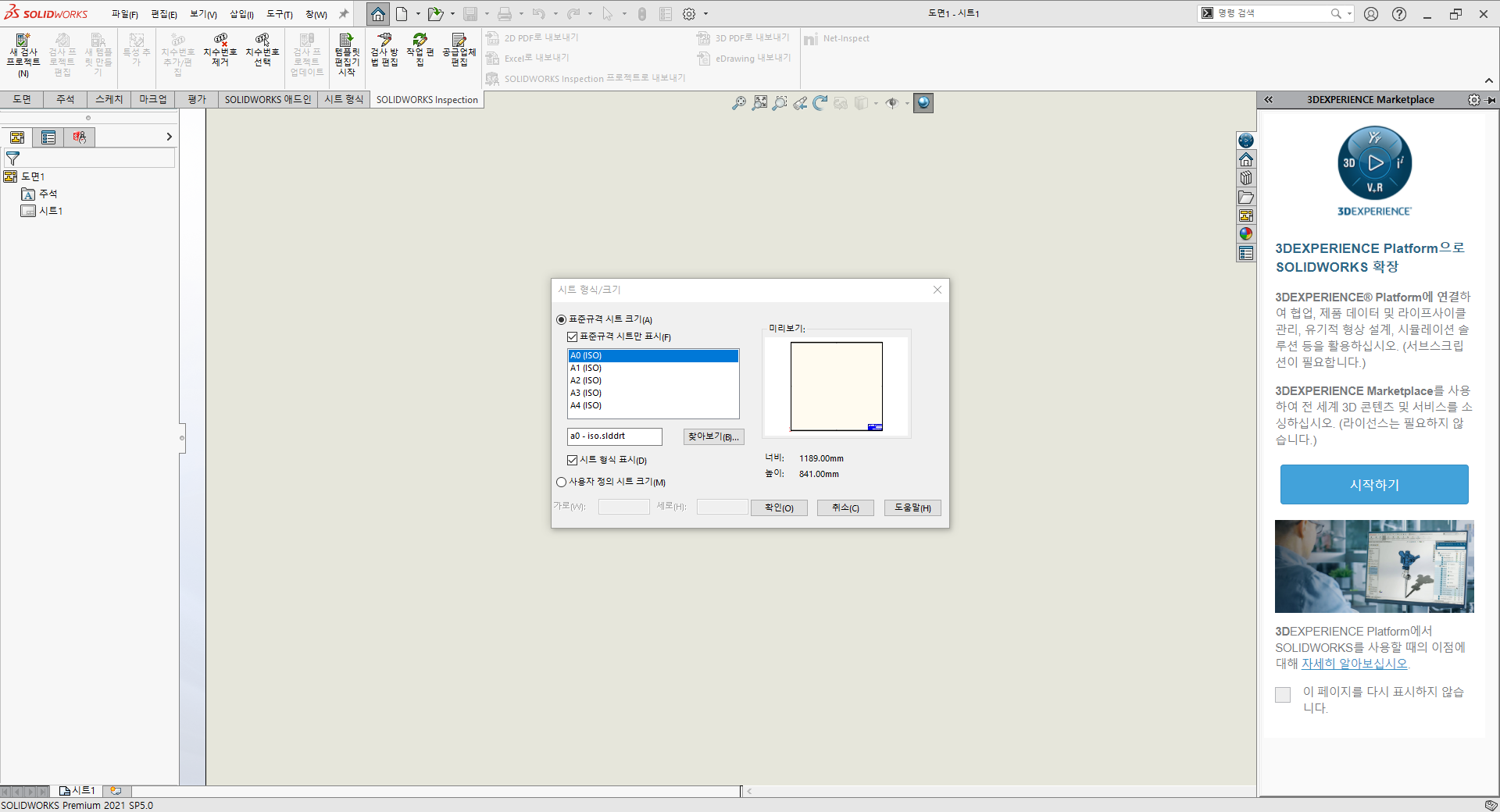

도면 문서를 실행하면 도면을 작업할 도면시트를 지정하도록 설정창이 표시된다. 표준 규격 시트를 불러오거나 또는 작업자가 미리 설정해 놓은 도면 시트를 불러와서 도면을 작성할 수 있다.











03 KEYBOARD와 MOUSE









SOLIDWORKS상에서 KEYBOARD의 기능은 크게 두 가지 기능으로 구분한다. 첫 번째는 치수를 입력하는 기능이고, 두 번재는 단축키 기능이다.

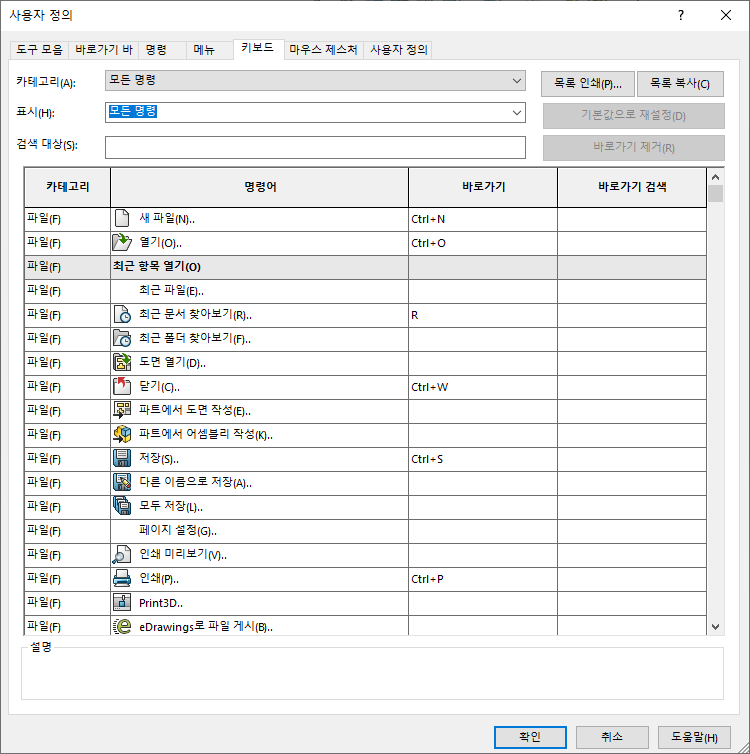

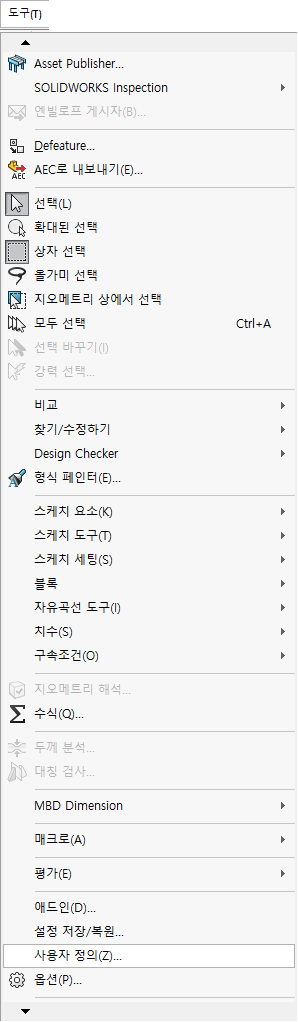

[메뉴바] - [도구(T)] - [사용자 정의(Z)...]를 클릭한다. [사용자 정의] 대화상자가 나타나면 [키보드] 탭을 클릭한다. [카테고리(A):]의 항목을 보면 [모든 명령]이라고 표시되어 있다. 이 대화상자에서 사용자가 원하는 명령에 대한 단축 키를 지정할 수 있다. 기능마다 한 개의 단축키를 입력할 수 있으며 Ctrl, Shift와 키를 조합하여 사용할 수 있다.





SOLIDWORKS의 마우스 기능은 AutoCAD 등의 다른 프로그램과 기능이 다르기 때문에, 타 프로그램의 마우스 작동에 익숙한 사용자라면 SOLIDWORK의 마우스 사용시 불편함을 느낄수가 있다. 마우스 왼쪽 버튼은 편집 아이콘 표시(모델링 수정, 편집, 스케치삽입 등) 며, 모서리 등의 요소를 선택하는 기능을 한다. 마우스 휠은 스크롤 기능으로 화면의 확대, 축소 등의 기능을 수행하며 휠을 누른 상태에서 화면을 회전하여 사용할 수 있다. 마우스 오른쪽 버튼은 팝업 메뉴를 표시한다. 전반적인 추가메뉴 등을 표시하거나 클릭한 채 드래그를 하면 마우스 제스처를 사용할 수 있다.





마우스 제스처 기능이란 SOLIDWORKS 2010 Version부터 추가된 기능으로 작업창에서 마우스 오른쪽 버튼을 클릭한 채 짧게 드래그하면 마우스 제스처 기능이 실행된다. 일반 화면에서의 마우스 제스처 기능은 뷰 화면을 표시하며, 스케치 작업에서의 마우스 제스처 기능은 스케치 도구를 표시한다. 사용자 설정에 따라 8개, 4개의 제스처 기능을 사용할 수 있으며 각각의 기능은 사용자의 편의에 맞게 편집하여 사용할 수 있다.

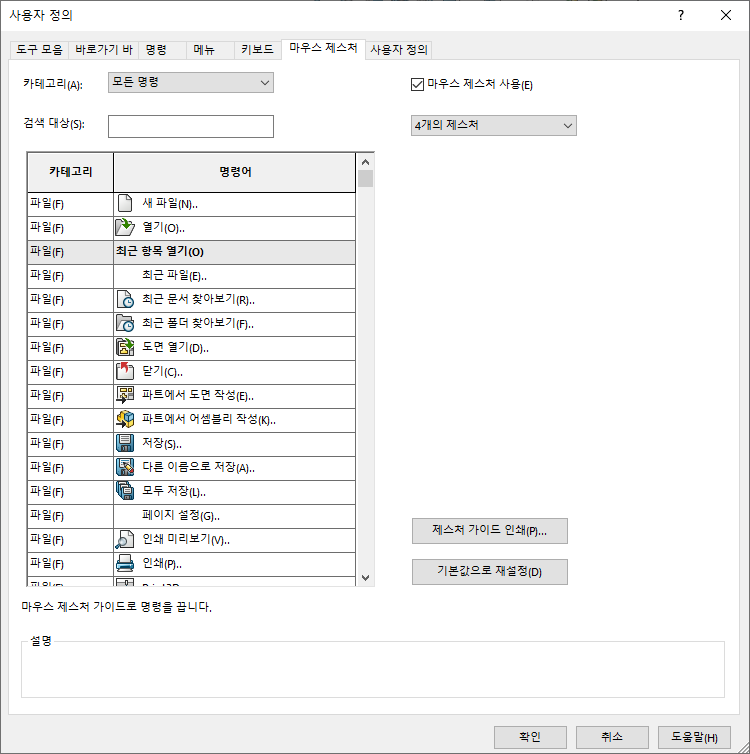

[메뉴바] - [도구(T)] - [사용자 정의(Z)...]를 클릭한다. [사용자 정의] 대화상자가 나타나면 [마우스 제스처]를 클릭한다.

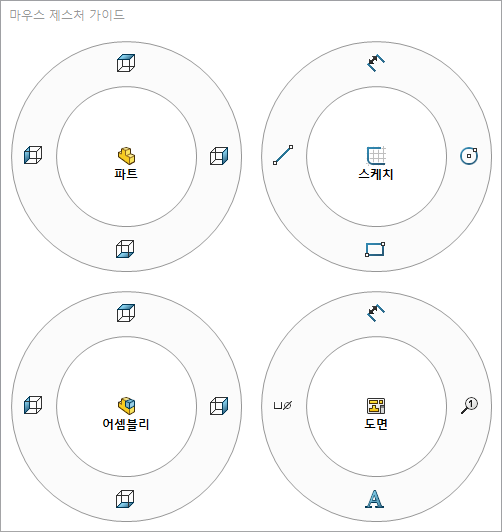

화면의 왼쪽에는 [사용자 정의] 대화상자가 나타나면서 마우스 제스처에 관한 설정을 지정할 수 있다. 화면의 오른쪽에는 [마우스 제스처 가이드]가 나타나면서 사용자가 마우스 제스처 설정을 했을 때 어떤 형태로 변경되는지를 보여준다. 여기에서는 파트, 스케치, 어셈블리, 도면 상에서 제스처가 나타나는 모양을 보여준다.
