솔리드웍스(SolidWorks) 따라하기 : SolidWorks 템플릿 설정하기







템플릿(Templete)은 사용자가 작업을 하기전에 만들어진 일종의 작업환경이라고 할 수 있는데 옵션 설정을 미리 지정해두어 회사 또는 개인의 작업환경을 불러와서 모델링작업을 할 수 있는 기능이다. 템플릿을 설정하는 순서는 ① SOLIDWORKS를 실행하여 [새문서] - [파트] 아이콘을 클릭, ② 모델링에 맞는 옵션 설정, ③ 사용자 정의 속성 테이블 작성, ④ 재질 설정, ⑤ 템플릿 양식으로 저장 등의 순으로 이루어진다. 여기에서는 사용자의 사용설정에 맞게 추가가 되거나 빠지는 설정이 있을 수 있다는 것을 유념하자.





SOLIDWORKS를 실행한다. 템플릿상에서 [파트] 아이콘을 선택한다.





메뉴표시줄에서 [도구] - [옵션(P)...]을 선택한다.





사용자의 기호에 맞게 옵션을 선택한다. SOLIDWORKS의 옵션 설정은 자세한 부분까지 설정이 가능하므로 사용자가 원하는 대로 수정할 수 있으며, 시스템에서 어느 정도 사용자의 편의성을 고려하여 설정을 해놓았기 때문에 특별히 원하는 옵션에 대해 설정할 부분이 없다면 수정하지 않아도 된다. 사용자가 옵션을 수정하였다면 [확인] 단추를 눌러서 설정을 저장하거나 [취소] 단추를 눌러서 이전상태로 되돌리면 된다.





메뉴표시줄에서 [파일] - 속성]을 클릭한다.

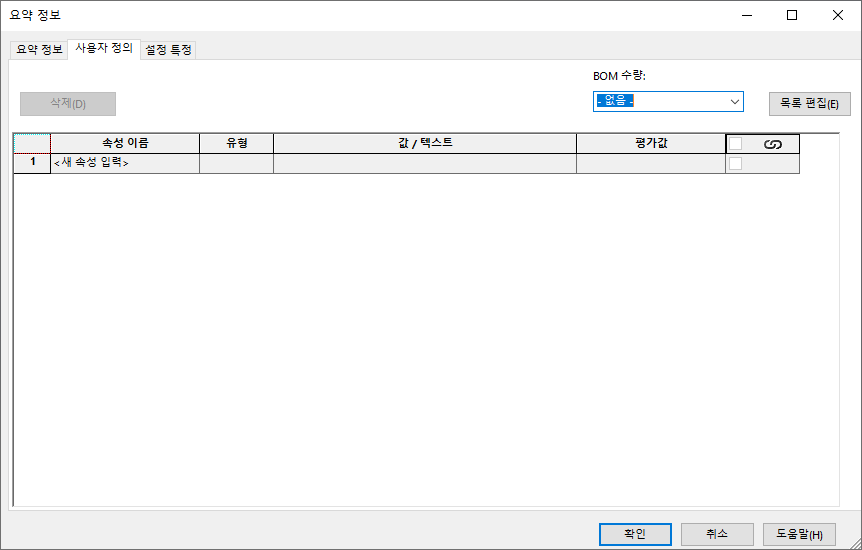

[요약정보] 대화상자가 나타나면 [사용자 정보] 탭을 클릭한다.



가. 속성이름



입력할 속성의 성격을 절정한다. 입력창 끝부분의 화살표를 클릭하여 항목을 선택하거나, 입력차에 새로운 항목을 입력한다.



나. 유형



치수값의 종류를 선택한다. 문자, 날짜, 번호, 예/아니오 중에서 선택하면 된다.



다. 값/텍스트



입력창 끝부분의 화살표를 선택하면 기본 재질, 질량, 밀도 등의 항목이 표시된다. 속성이름에 해당하는 항목을 선택하면 되는데, 해당 항목이 없을 경우 직접 입력해도 된다.



라. 평가값



실제로 확정된 값이 표시된다.





상기의 화면과 같이 사용자 정의 속성을 작성하고 [확인] 단추를 클릭한다.

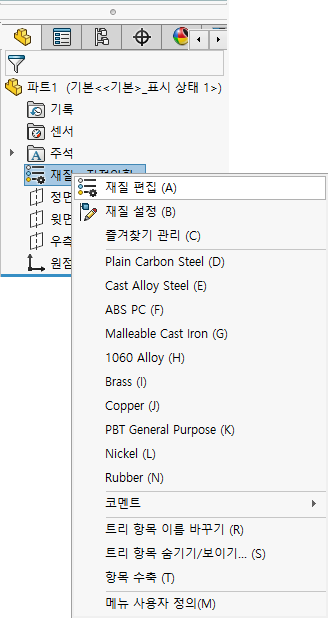

화면 왼쪽의 트리 메뉴에서 [재질 <지정안함>]을 선택하고 마우스 오른쪽 버튼을 클릭해서 팝업메뉴를 생성한다. [재질 편집 (A)]를 클릭한다.





SOLIDWORKS에서 사용되는 모든 재질 데이터가 표시된다. 사용자가 원하는 재질을 템플릿에서 사용하고 싶은 경우 재질을 찾아서 선택한다.





만약 재질 라이브러리에 사용자가 원하는 재질이 없을 경우 사용자 정의 재질 항목을 추가할 수가 있는데, [사용자정의 재질]을 선택하고 마우스 오른쪽 버튼을 눌러서 팝업 메뉴를 생성한다. [새 카테고리(N)을 선택한다. 카테고리가 생성되면 사용자가 원하는 이름을 지정하고 다시 마우스 오른쪽 버튼을 눌러서 팝업 메뉴가 나타나면 [새 재질(M)]을 눌러서 새로운 재질을 추가해 주면 된다.



여기서는 카테고리이름을 [사용자지정]이라고 지정하고 [탄성계수] 20000000000, [전단계수] 318900000, [인장 강도] 30000000이라고 입력하고 [적용(A)] 단추를 한번 눌러주고 [닫기(C)] 단추를 눌러서 종료한다.





모든 설정이 끝나면 메뉴표시줄에서 [파일] - [다른 이름으로 저장(A)...]을 선택한다.





[다른 이름으로 저장] 대화상자가 나타나면 [파일 이름(N):]에서 'SAMPLE'이라고 입력하고 [파일 형식(T):]을 'Part Templates (*.prtdot)'를 선택한다. [저장(S)] 버튼을 클릭한다.





메뉴표시줄에서 [파일] - [새 파일(N)...]을 선택한다.





[SOLIDWORKS 새 문서] 대화상자가 나타나면 [고급] 항목을 선택한다.





대화상자의 [템플릿] 탭에서 SAMPLE이 저장되어 있는 것을 확인할 수 있다.
