스케치업 프로 : T-Type 단독주택 만들기 - 출입구 및 계단 만들기





















출입구 및 계단 만들기는 만든 면을 제거해 가면서 모델링을 형성해 간다. 보통 모델링을 하는 방법에는 두 가지 방법이 사용되는데 하나는 작은 요소에서 시작해서 계속해서 다른 요소들을 붙여가는 방식이고, 또 다른 하나는 큰 요소를 만들어서 불필요한 요소들을 하나씩 하나씩 제거해 나가는 방식이다. 여기서는 이미 큰 요소를 만들었으므로 다른 요소들을 제거하는 방식으로 모델링을 진행해 본다.





건축물의 앞쪽 출입구 쪽을 모델링하기 위하여 먼저 치수 보조선을 그려준다. [줄자 도구] 도구를 이용하여 상기화면과 같이 아래 선을 클릭하여 윗쪽 방향으로 이동하여 수치입력창에 1000을 입력하여 보조선을 그려준다.







다시 [줄자 도구] 도구를 이용하여 상기화면과 같이 아래 선을 클릭하여 윗쪽 방향으로 이동하여 수치입력창에 4200을 입력하여 보조선을 그려준다.







[줄자 도구] 도구를 이용하여 상기화면과 같이 양쪽 모서리 선을 클릭하여 안쪽 방향으로 이동하여 수치입력창에 350을 입력하여 각각 보조선을 그려준다.







[직사각형] 도구나 [선] 도구를 이용하여 상기화면과 같이 사각형을 그려준다.

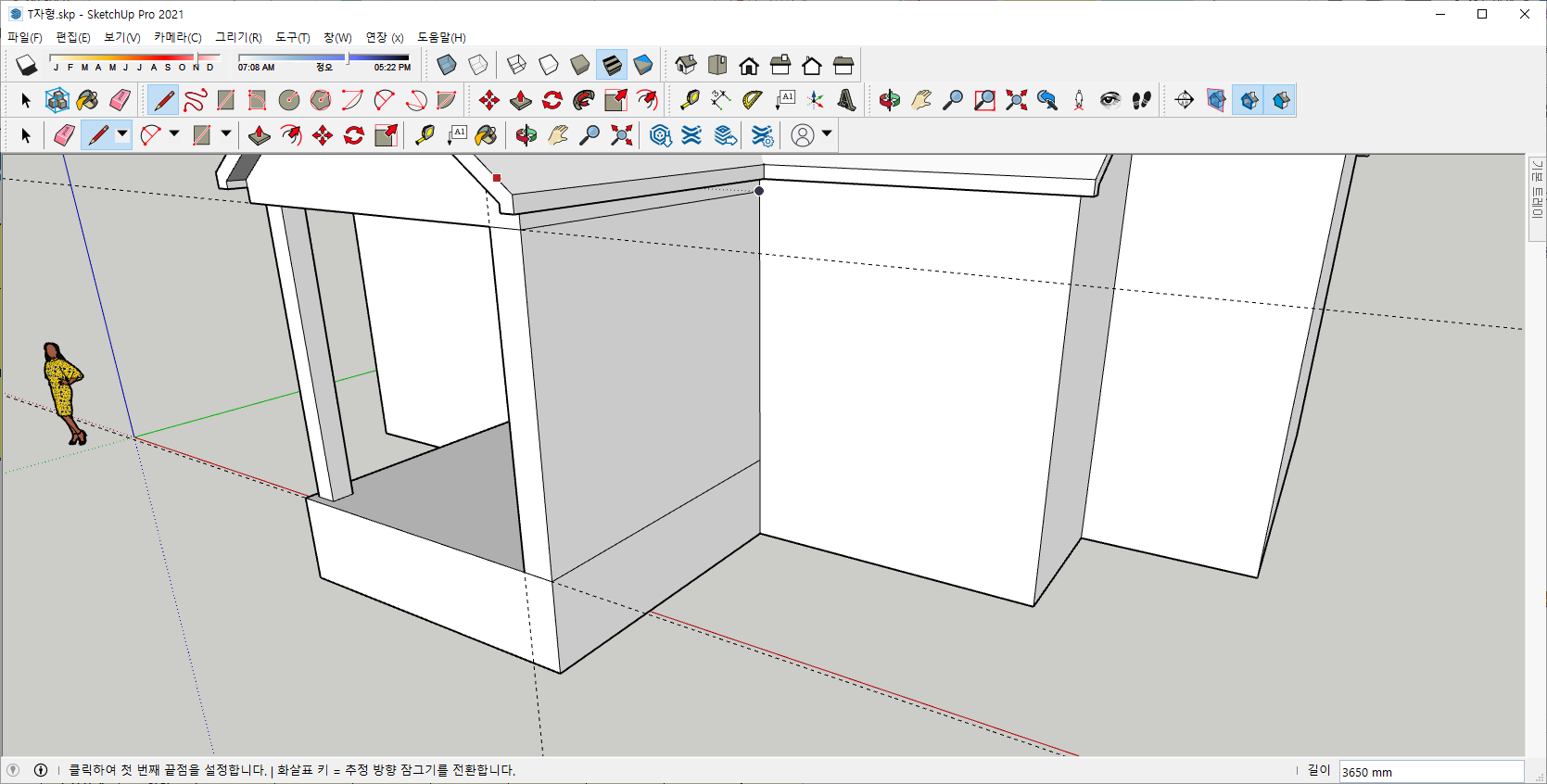

[밀기/끌기]를 이용하여 상기화면과 같이 안쪽 사각형 면을 선택한후 안쪽으로 밀어서 수치입력창에 3650을 입력하여 안쪽 공간을 없애준다. 수치입력창을 이용하지 않을 경우 안쪽으로 집어넣을 때 드래그해서 벽면에 붙이면 된다.







[선] 도구를 상기화면과 같이 이용하여 출입구의 정면 아랫부분과 측면을 직선으로 수평하게 그려준다.







[줄자 도구] 도구를 상기화면과 같이 이용하여 모서리 선을 클릭하여 안쪽 방향으로 이동하여 수치입력창에 350을 입력하여 보조선을 그려준다.







[선] 도구를 이용하여 상기화면과 같이 윗쪽에 수평선을 먼저 그려주고 교차되는 점을 이용하여 수직으로 직선을 그려준다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 안쪽으로 밀어넣은 다음 수치입력창에 350을 입력하여 벽체를 없애준다.







[지우기] 도구를 이용하여 상기화면과 같이 불필요한 선들과 보조선들을 지워준다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 기둥의 옆면을 안쪽으로 밀어넣은 다음 수치입력창에 100을 입력한다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 기둥의 앞면을 안쪽으로 밀어넣은 다음 수치입력창에 100을 입력한다. 만약 실수로 필요한 선이나 보조선을 지웠을 경우 모델링의 모양이 바뀔 수 있으므로 선이나 보조선을 다시 그려준다.







[지우기] 도구를 이용하여 상기화면과 같이 바닥의 불필요한 선들을 지워준다. 기둥이 완성된 것을 확인할 수 있다.







마우스 휠을 누른 상태로 드래그하여 화면을 반대편으로 전환시켜준다.







[선] 도구를 상기화면과 같이 이용하여 출입구의 정면 아랫부분과 윗부분, 측면을 직선으로 수평하게 그려준다.







[줄자 도구] 도구를 상기화면과 같이 이용하여 모서리 선을 클릭하여 안쪽 방향으로 이동하여 수치입력창에 350을 입력하여 보조선을 그려준다.







[선] 도구를 이용하여 상기화면과 같이 위아래 교차되는 점을 이용하여 수직으로 직선을 그려준다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 안쪽으로 밀어넣은 다음 수치입력창에 350을 입력하여 벽체를 없애준다.







[지우기] 도구를 이용하여 상기화면과 같이 불필요한 선들과 보조선들을 지워준다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 기둥의 옆면을 안쪽으로 밀어넣은 다음 수치입력창에 100을 입력한다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 기둥의 앞면을 안쪽으로 밀어넣은 다음 수치입력창에 100을 입력한다.







[지우기] 도구를 이용하여 상기화면과 같이 바닥의 불필요한 보조선과 선들을 지워준다. 기둥이 완성된 것을 확인할 수 있다.







[줄자 도구] 도구를 이용하여 상기화면과 같이 출입구의 양쪽 모서리에서 안쪽으로 450mm 떨어진 곳에 보조선을 각각 그려준다.







[2점호] 도구를 이용하여 상기화면과 같이 양쪽 보조선과 교차하는 두점을 먼저 클릭하고 수치입력창에 900을 입력하여 호(반원)를 그려준다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 호의 면을 안쪽으로 밀어넣고 수치입력창에 3000을 입력하여 아치모양을 형성시켜준다.







계단을 모델링하기 위하여 [줄자 도구] 도구를 이용하여 상기화면과 같이 200mm간격으로 보조선을 그려준다.







[선] 두구를 이용하여 상기화면과 같이 직선을 그려준다. 아치모양을 만들기 위하여 그렸던 보조선을 [지우기] 도구를 이용하여 지워준다.







[밀기/끌기] 도구를 이용하여 상기화면과 같이 직사각형의 면을 앞으로 끌어내어 각각 1200, 900, 600, 300을 입력하여 계단을 완성시킨다.







[지우기] 도구를 이용하여 보조선들을 지워주며 전체적인 레이아웃을 확인한다.
