오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 44. 모델링 따라하기 - 17









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 우측면도(YZ Plan)를 선택한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









좌표계의 원점을 기준으로 상기화면과 같이 도형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선들의 각 부위에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '45mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 정면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

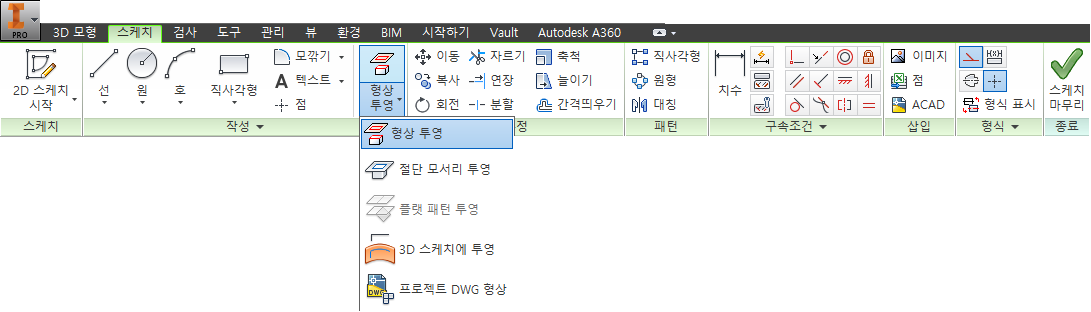

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치를 하기위해 선택된 면을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상투영된 면에 좌우로 점 두 개를 찍어 준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









형상투영된 선과 점을 클릭하여 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

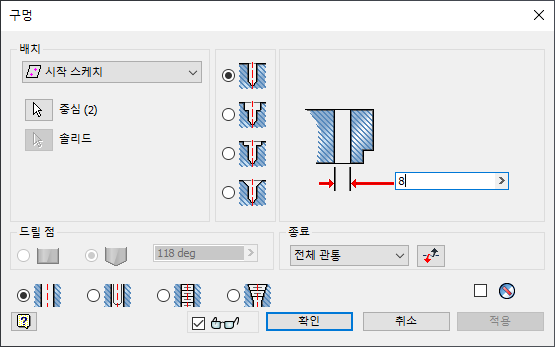

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 8mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 우측면을 클릭한 후 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 오른쪽 윗부분에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 위의 선은 피처의 못서리 점에서 클릭하여 원의 사분점(90)에 클릭하여 그려주고, 아래의 선은 피처의 임의의 장소에서 클릭하여 원에 접선 형태로 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









두 직선의 끝점에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면들을 선택한 후, '접합', 거리값 '16mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 우측면을 클릭하고 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 우측면을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 수직으로 직선을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '6mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









피처의 우측면과 좌측면을 클릭하여 중간에 작업평면을 만들어 준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 구멍을 포함한 피처를 클릭하여 선택한다. 대칭평면을 [작업평면1]로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 우측면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.







[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치하기 위해 선택된 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 10mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리 점을 클릭하여 [스케치 작성]을 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단 모서리가 투영되었는지 확인한다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









피처의 선의 중간점을 클릭하여 상기화면과 같이 대각선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









구성으로 그려진 선의 주변에 치수를 부가해 준다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택하여 해제해 준다.







[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

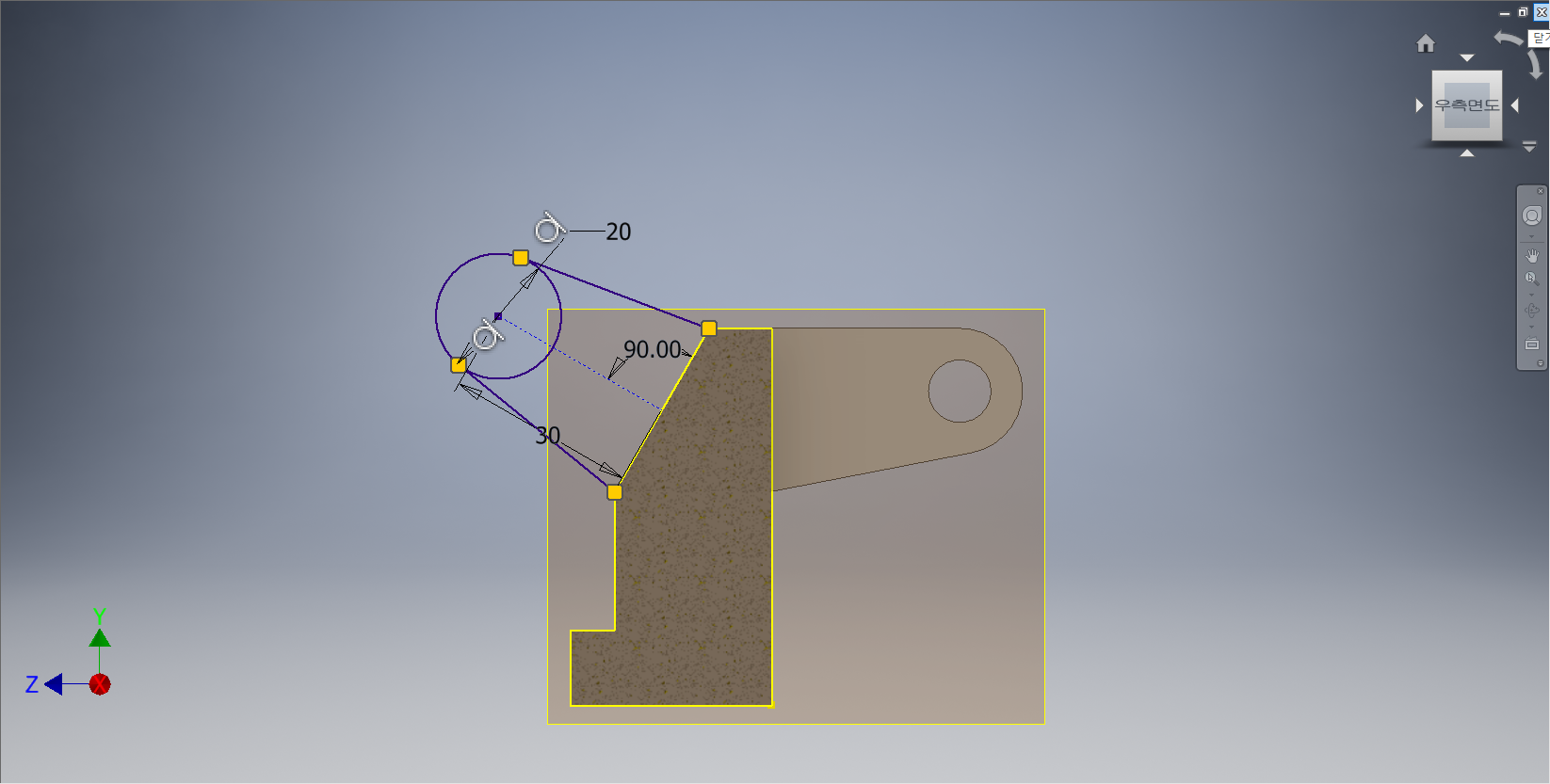

구성선의 끝점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









피처의 대각선의 끝점을 클릭하여 원의 주변에 접하는 대각선을 위/아래로 각각 하나씩 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면들을 선택한 후, '접합', 거리값 '12mm', '대칭'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









생성된 피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 왼쪽 위의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상 투영된 원호의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 8mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 눌러서 [작업평면1]을 화면상에서 없애 준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
