오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 45. 모델링 따라하기 - 18









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









좌표계의 원점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 가로변과 세로변에 치수를 부가한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '3.5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '5'로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

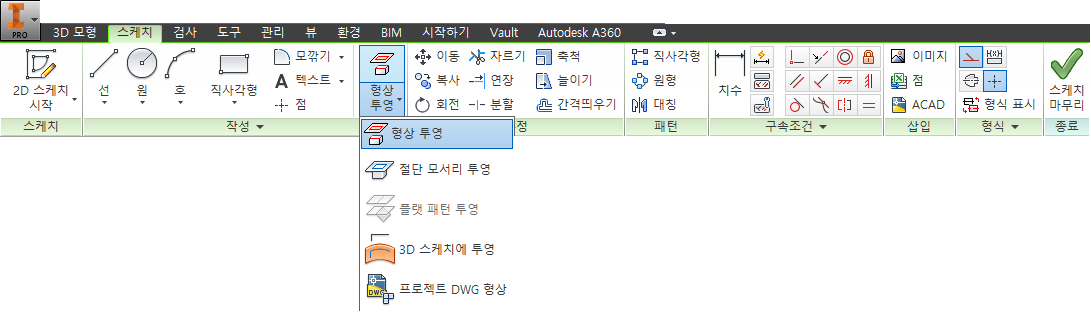

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 수평으로 위에 3개의 중심점 원을 그려주고 수직으로 왼쪽에 4개의 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 각 부분에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면들을 선택한 후, '접합', 거리값 '0.5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 원통의 윗면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









중심점 원의 중심에 점을 각각 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 3.5mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









정면과 배면의 면을 클릭하여 [작업평면1]을 추가해 주고, 우측면과 좌측면의 면을 클릭하여 [작업평면2]를 추가해 준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 구멍을 포함한 피처를 클릭하여 선택한다. 대칭평면을 [작업평면1]로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 구멍을 포함한 피처를 클릭하여 선택한다. 대칭평면을 [작업평면1]로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 윗면에 중심점 원을 두 개 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 사분점(0도 / 180도)를 기준으로 좌우로 수직선을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









안쪽의 원호를 전부 잘라내 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









스케치로 작성된 도형을 클릭하여 바깥쪽으로 '4mm'만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '18mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭한후 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 안쪽의 선을 클릭하여 바깥쪽으로 7.5mm만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '3.5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원호의 사분점과 끝점을 이용하여 가운데 수직선 1개와 수평선 2개를 그려준다. 그리고 수직선과 수평선의 교차점을 기준으로 위와 아래에 각각 대각선을 좌우로 그려준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 바깥선을 클릭하여 안쪽으로 2.5mm만큼 간격띄우기를 해준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수직선과 대각선에 각각 치수를 부가해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









교차되는 포인트에 전부 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '구멍 깊이 : 3.5mm', '지름 : 2.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 정면의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









상기화면과 같이 임의의 면에 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 6mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 정면의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









구멍이 있는 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 구멍의 선을 클릭하여 바깥쪽으로 2.0mm만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면들을 선택한 후, '접합', 거리값 '1.25mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 돌출된 피처를 클릭하여 선택한다. 대칭평면을 작업평면1로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









[스케치 평면2]의 모서리점을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.

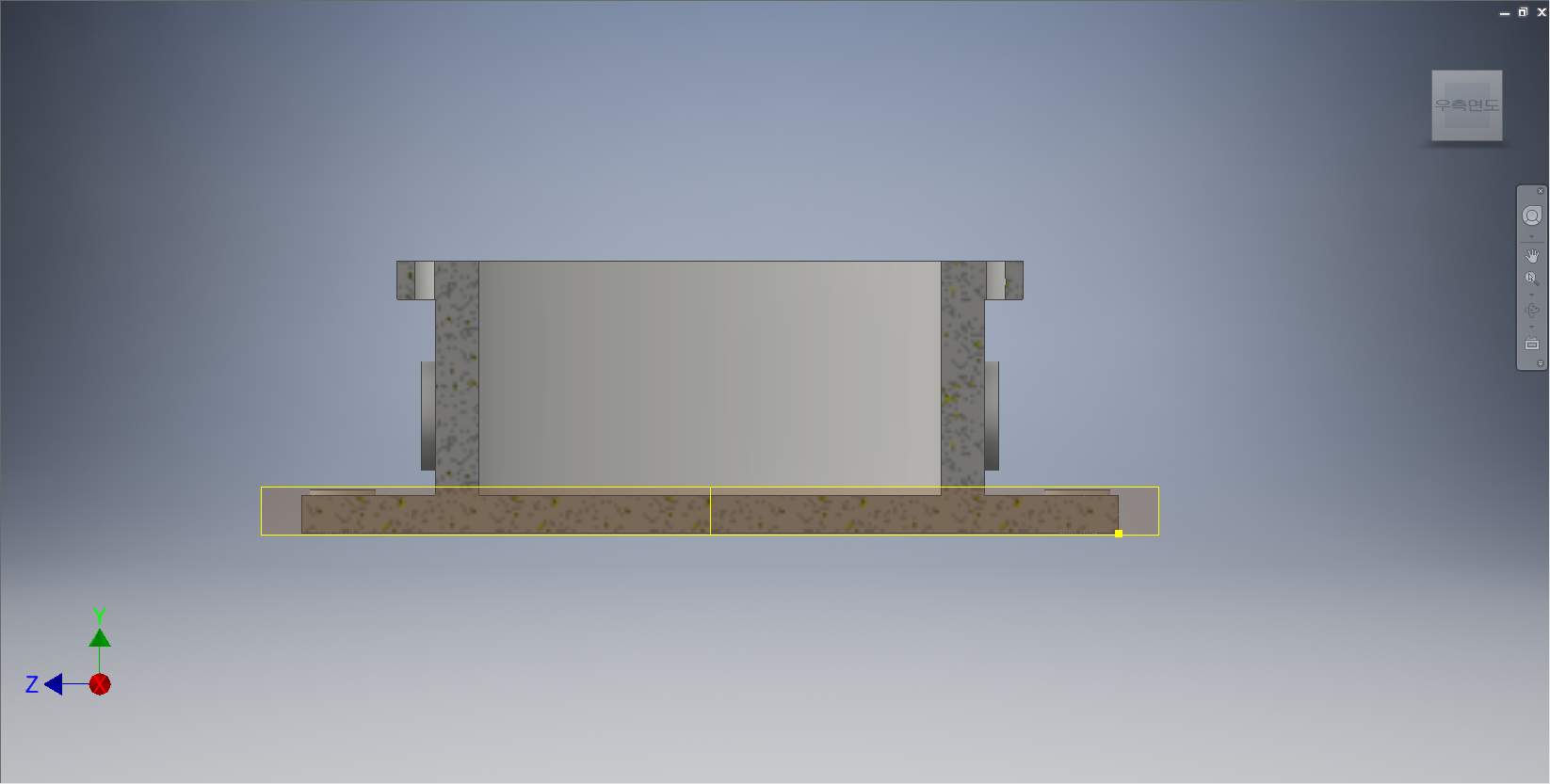

[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택하여 전단면을 투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 안쪽에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 각 부분에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택한 후, '접합', 거리값 '23.25mm', '51.25mm', '비대칭'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









우측면의 원통의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치로 선택된 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상투영된 원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 9mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

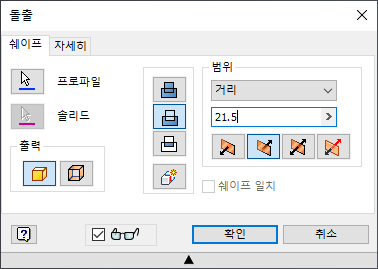

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 안쪽의 스케치의 면을 선택한 후, '차집합', 거리값 '21.5mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









정면도의 면을 한 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치 작성을 위해서 선택된 면을 형상투영해 준다.

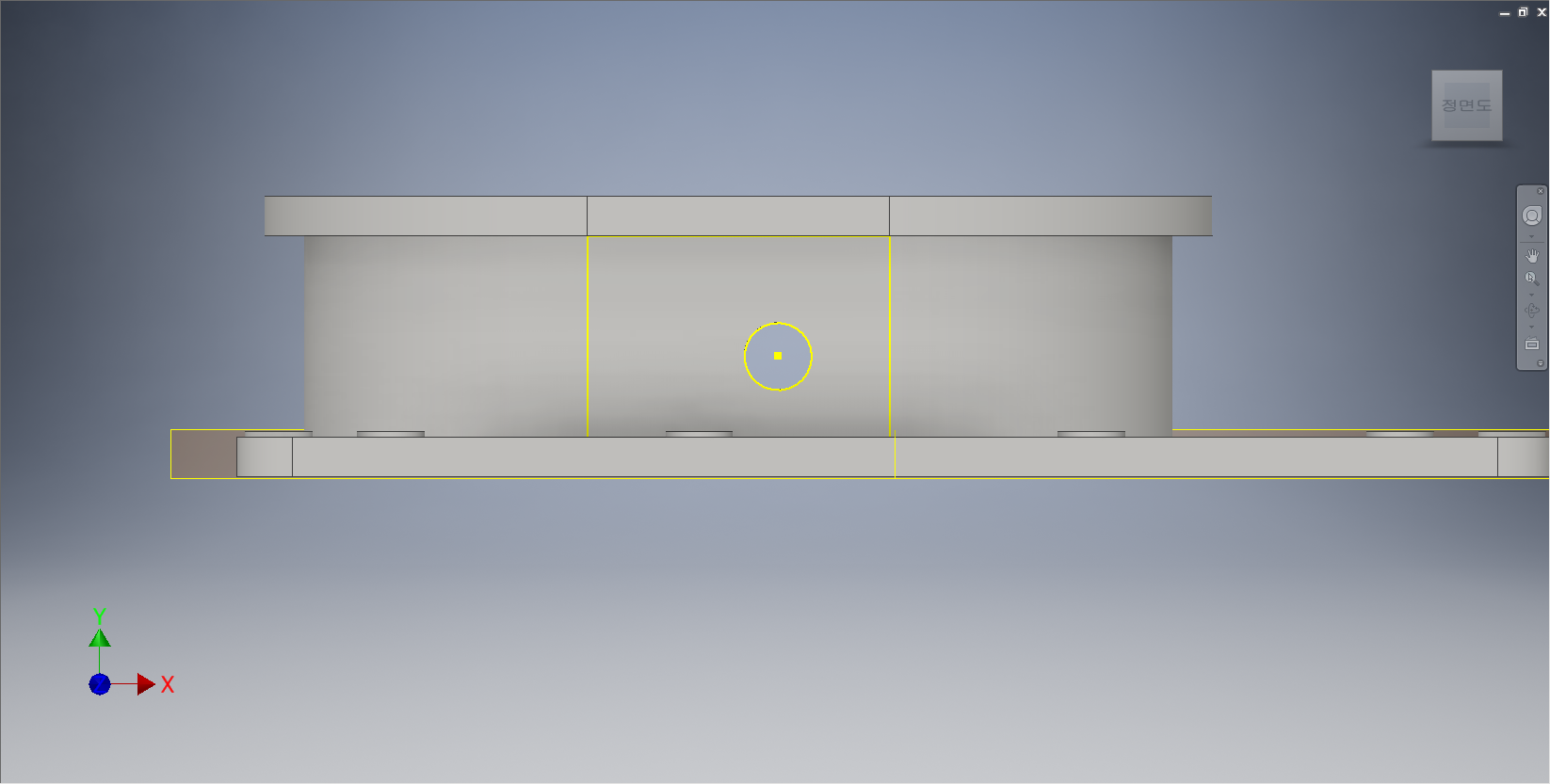

[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 6mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다. 스케치 작성으로 인하여 막힌 구멍을 다시 뚫어준다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 밑면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 선을 클릭하여 안쪽으로 10.00mm만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '0.75mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '2.5'로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









원통의 안쪽 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치 작성을 위해 선택된 면을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원의 중심점을 기준으로 중심점 원을 두 개 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면들을 선택한 후, '접합', '비대칭', 거리값 '1.5mm', '3.5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









돌출된 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









돌출된 원의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상투영된 원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

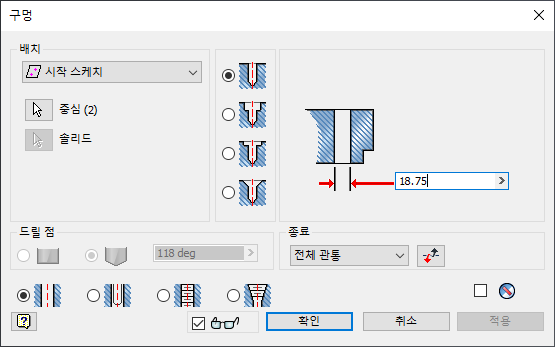

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 18.75mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 윗면을 클릭하여 형상투영해 준다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택한다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 바깥쪽의 원을 클릭하여 안쪽으로 1.75mm만큼 간격띄우기를 해준다.







[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 중심점을 클릭하여 수직선과 대각선으로 각각 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수직선과 대각선에 치수를 부가해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









구성 원과 대각선의 교차점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 2mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 구멍을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 4개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] - [직사각형] 도구를 선택한다.









[직사각형 패턴] 대화상자가 나타나면, 피처를 클릭하여 구멍을 선택한다. '방향1'에서 화살표를 눌러서 [작업평면2]를 선택하고 개수를 '2', 간격을 '27'로 지정한다. 패턴 형태가 나타나면 [확인] 단추를 클릭한다.









[작업 평면2]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면을 화면상에서 없애준다.









[작업 평면1]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면을 화면상에서 없애준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
