오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 71. 모델링 따라하기 - 44











[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이 나온다. 평면도(XZ Plan)를 선택한다.

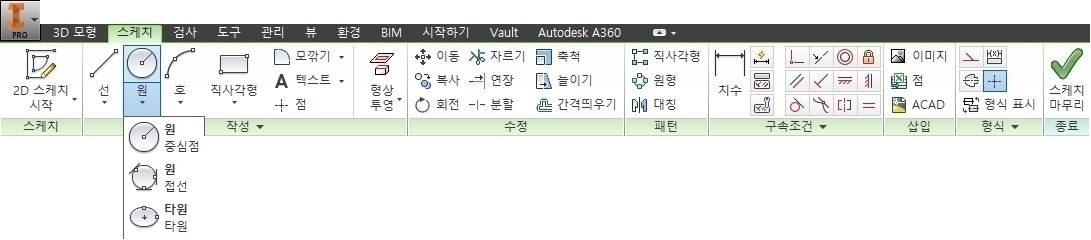

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '25.0mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[디자인트리] - [원점] - [YZ 평면]을 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단모서리 투영된 형태를 확인한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 피처의 오른쪽 편의 안쪽 수직선을 그려주고, [구성] 도구를 선택하여 바깥쪽에 수직선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수직선의 주변에 치수를 부가해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









바깥쪽 수직선의 윗부분을 클릭하여 중심점을 지정하고 바깥쪽 수직선의 윗부분을 클릭하여 원의 둘레를 지정해 준다.

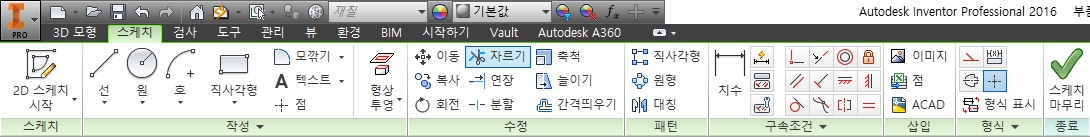

[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들을 잘라내 준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원호에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '4.0mm', '대칭' 로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.

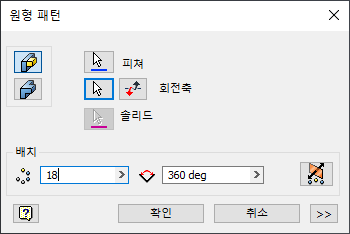

[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 차집합된 돌출을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 18개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.

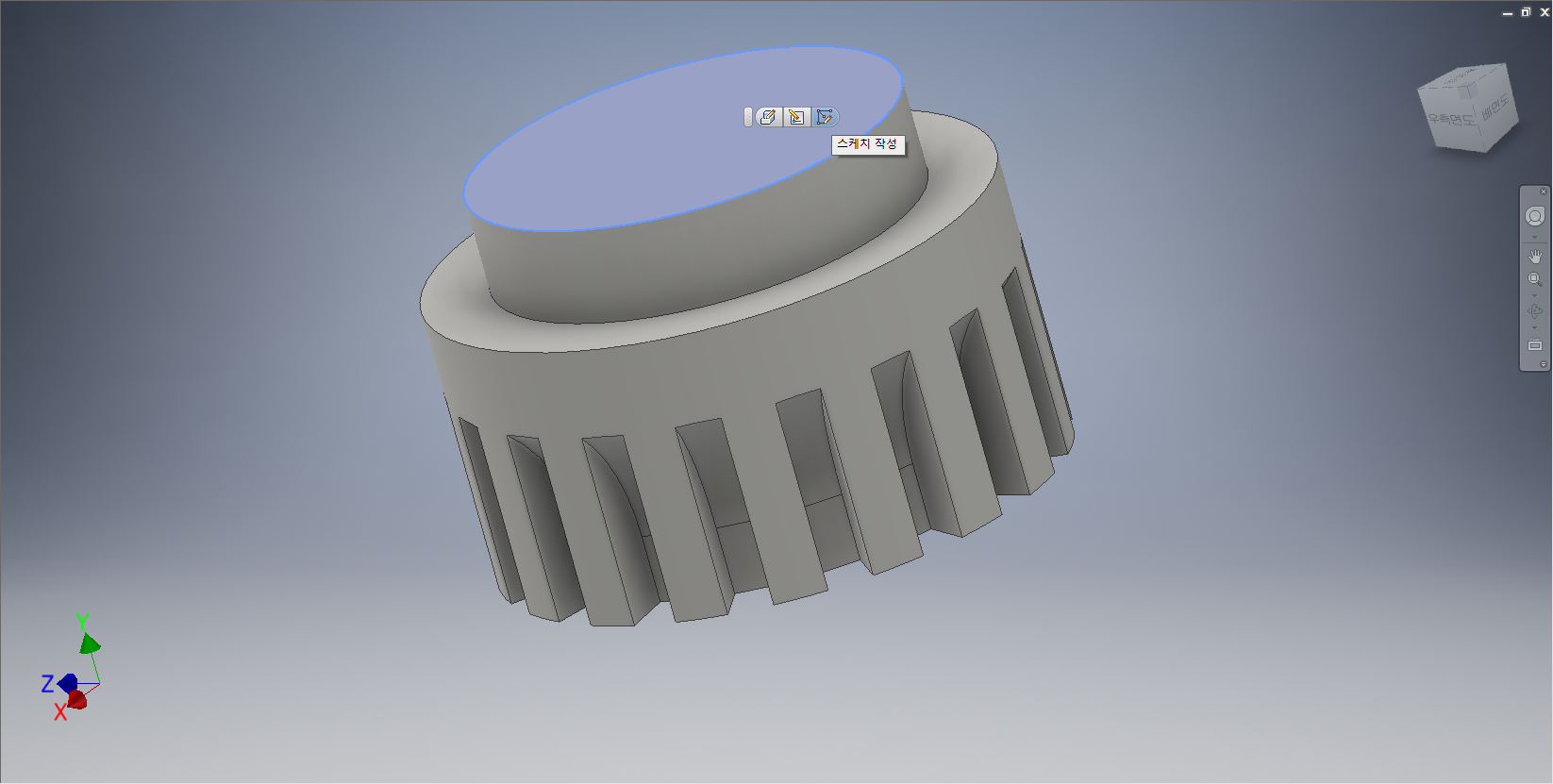

피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 [중심점 원]을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.

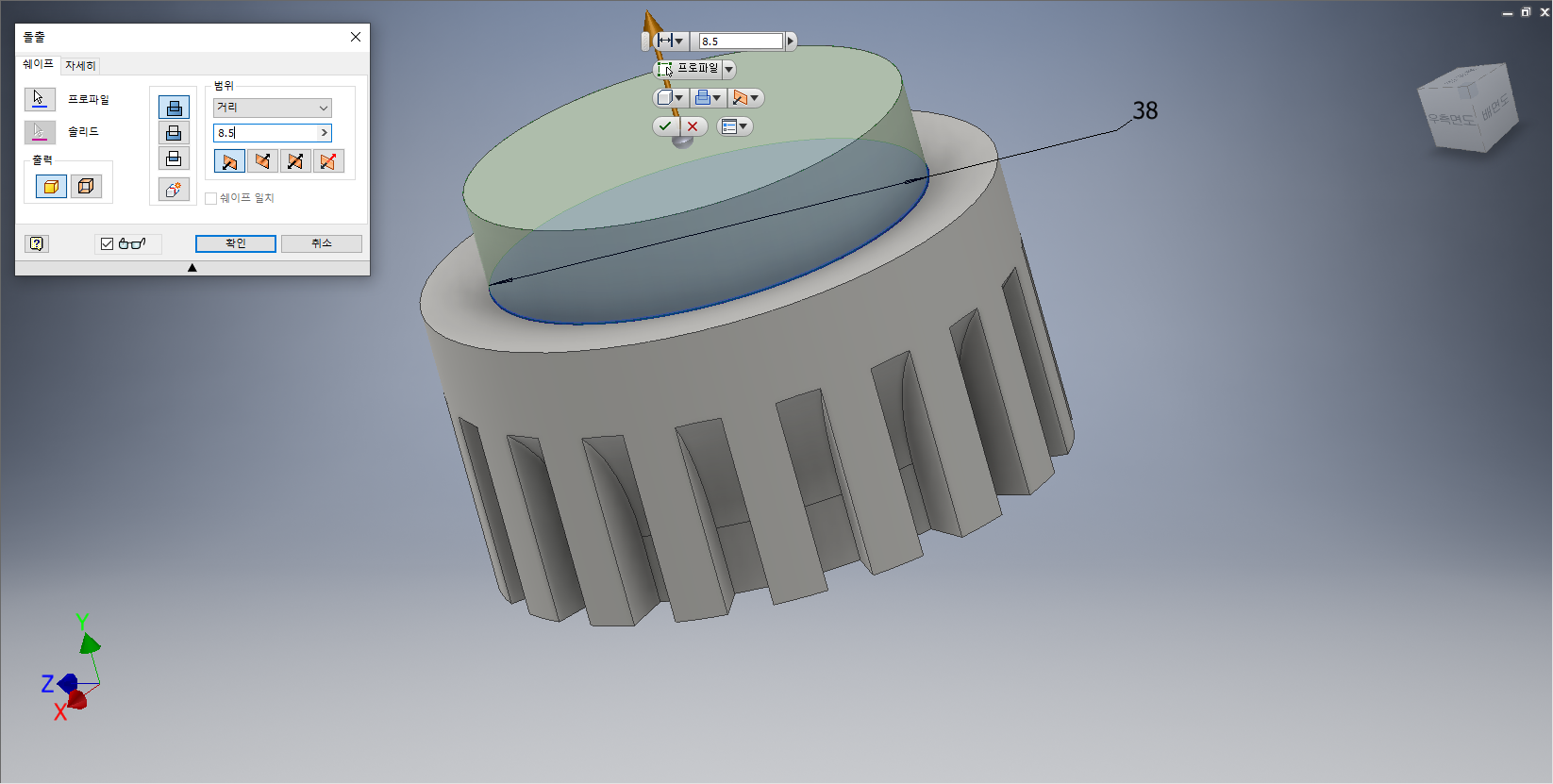

[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '8.5mm', '방향1' 으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 중심점을 클릭하여 [점]을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '지름 : 28.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 중심점을 클릭하여 [점]을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '거리 : 5.0mm', '지름 : 31.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 원통의 바깥쪽을 클릭하여 형상투영해 준다.

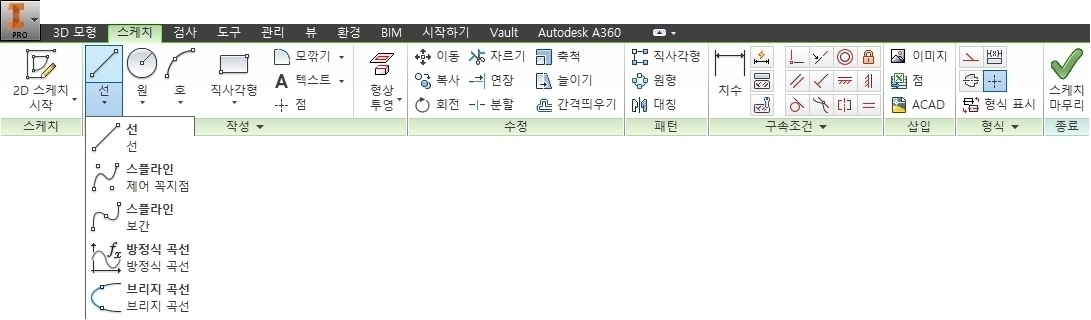

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

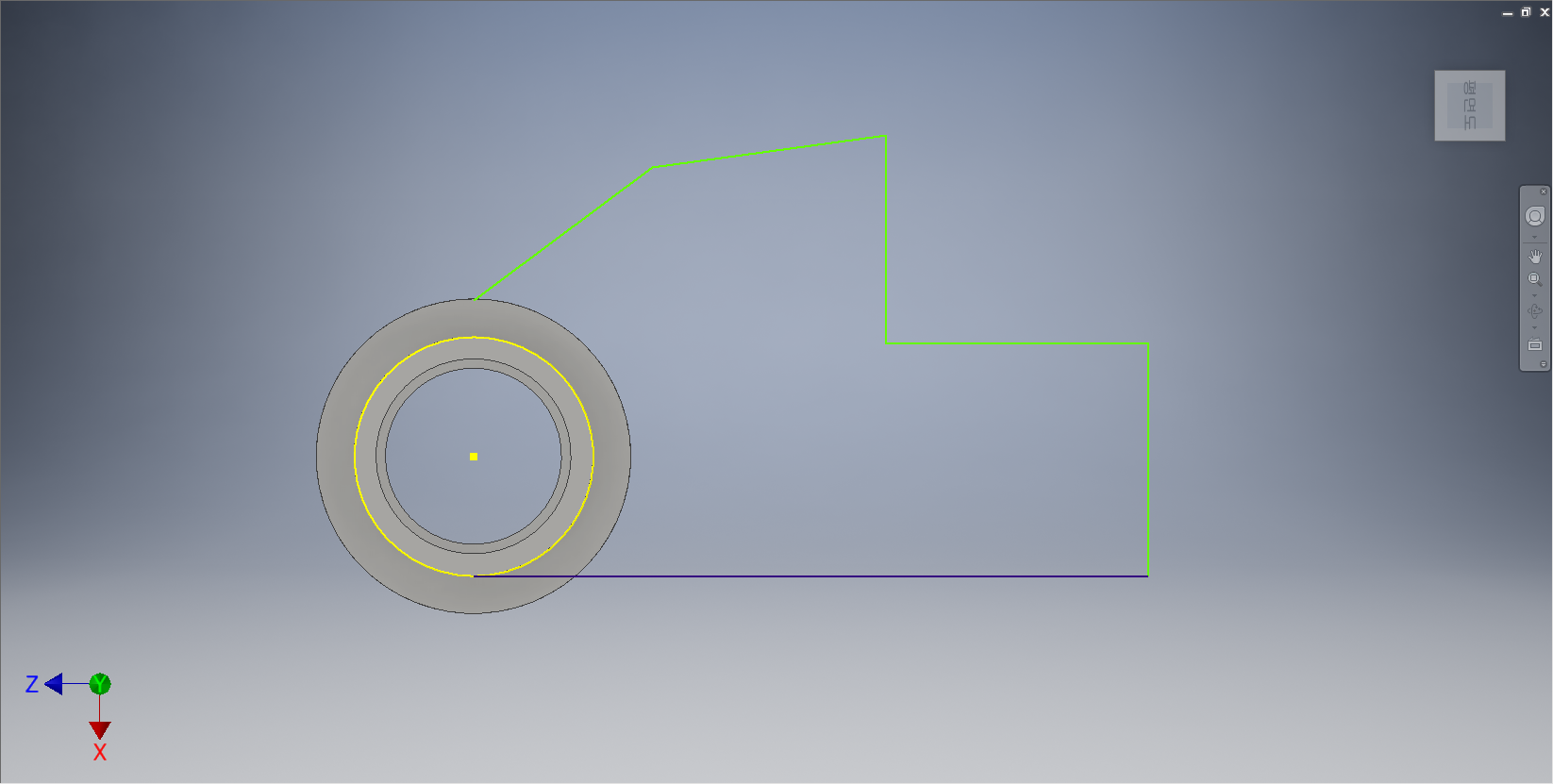

형상투영된 원의 사분점을 이용하여 상기화면과 같이 선들을 그려준다.

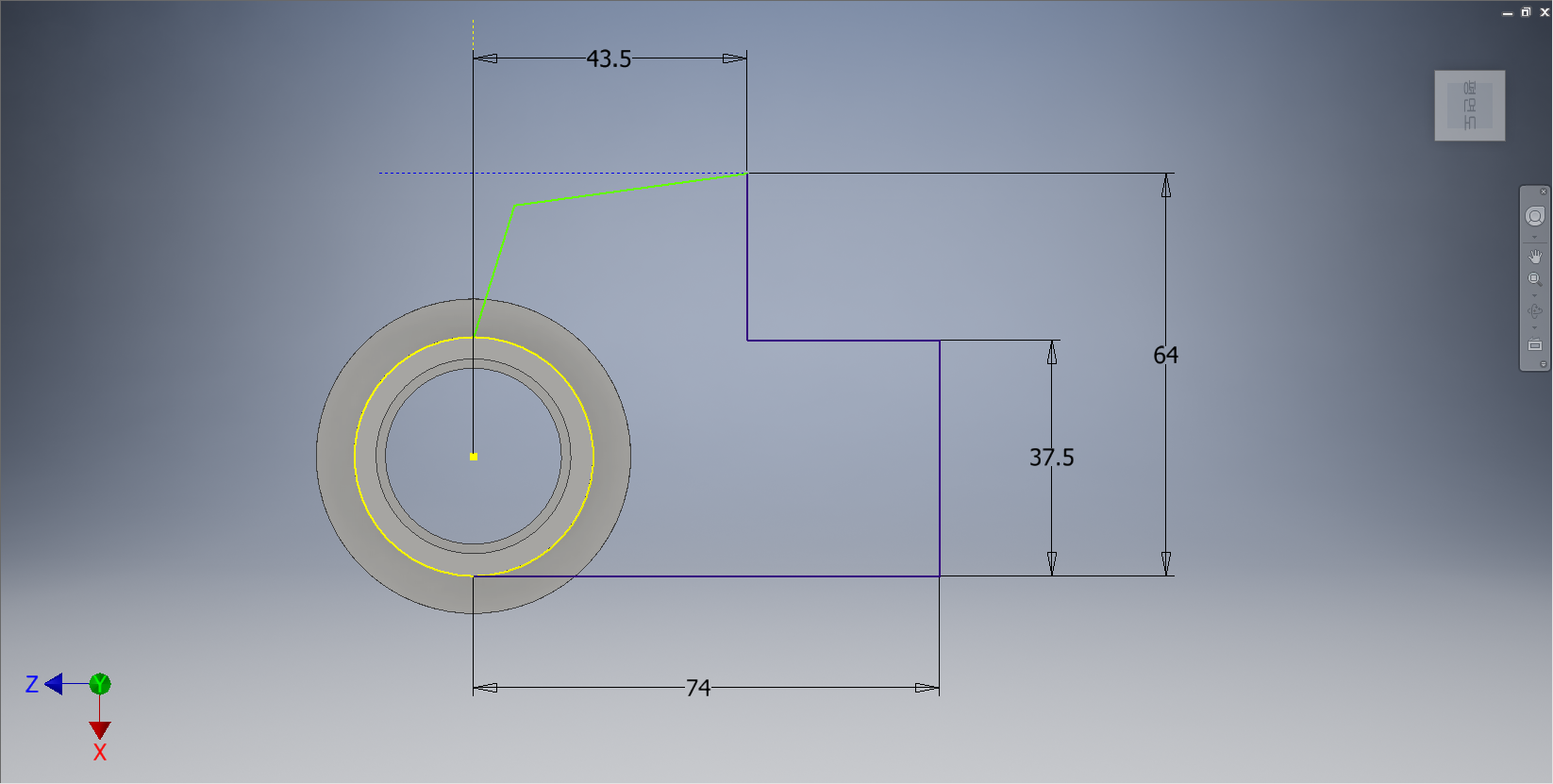

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선들의 각 부분에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









[구성] 도구를 지정해 주고 상기화면과 같이 수직과 수평으로 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









대각선의 선들에 각각의 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

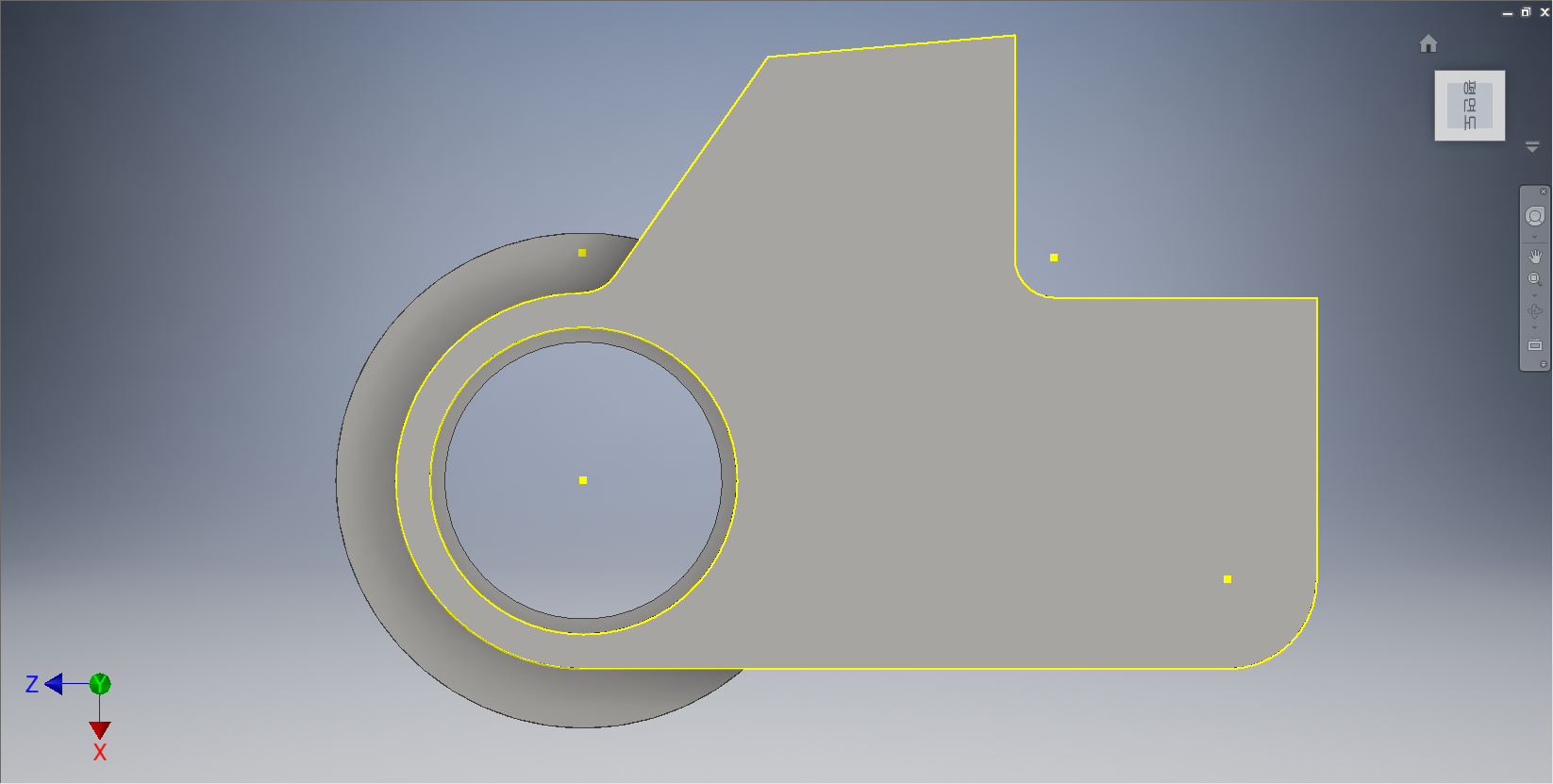

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '12.5mm', '방향2' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '9.0'으로 입력하고 상기화면과 같이 모서리면을 선택한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '4.0'으로 입력하고 상기화면과 같이 모서리면을 선택한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 오른쪽 윗부분에 [중심점 원]을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '12.5mm', '방향2' 으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 오른쪽 윗부분의 중심점을 클릭하여 [중심점 원]을 그려준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 선위에 [선]들을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.

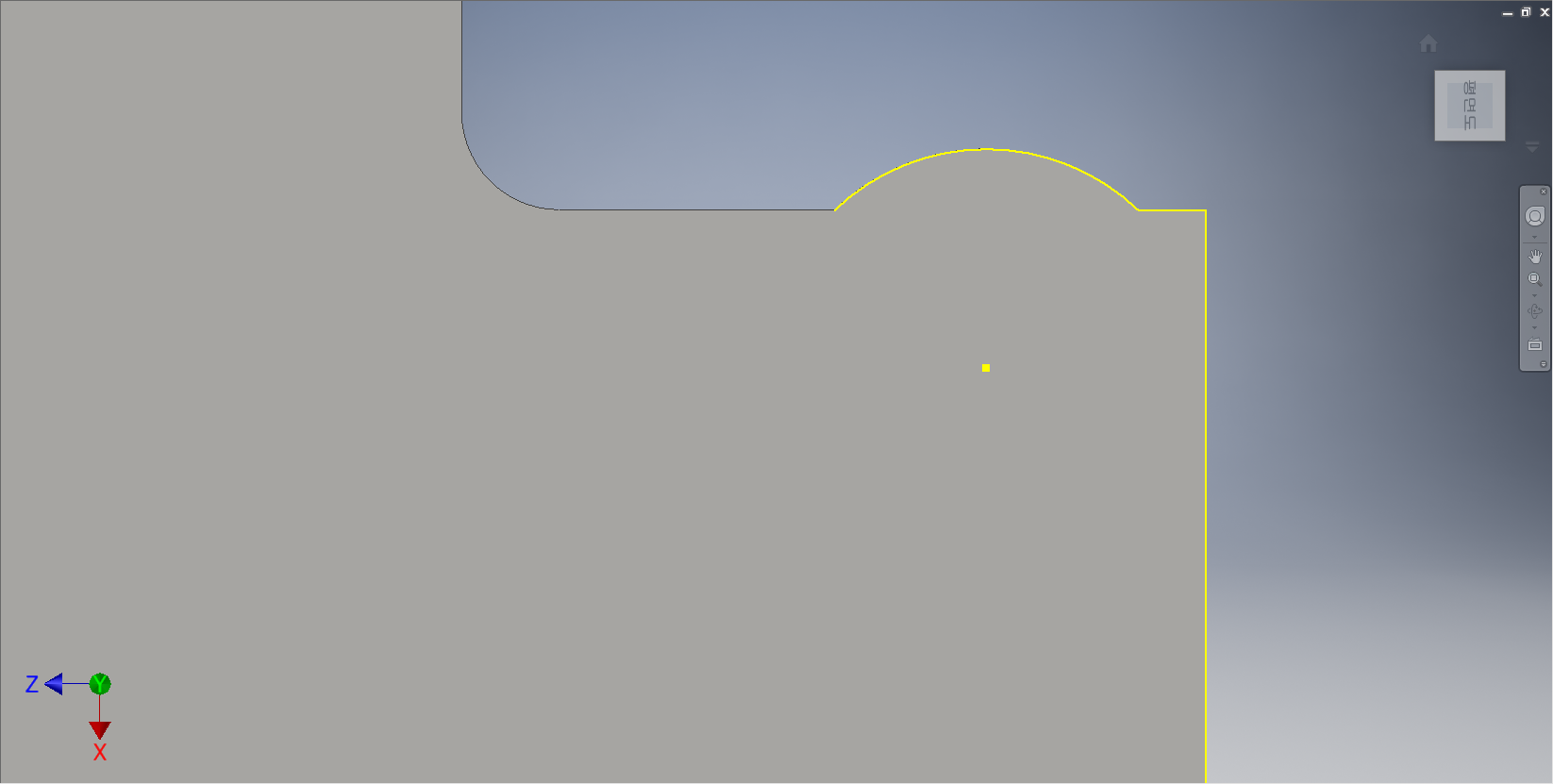

중심점 원에서 불필요한 부분을 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '12.5.0mm', '방향2' 로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 오른쪽 원호의 중심점을 클릭하여 각각 [점]을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 9.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









상기화면과 같이 형상투영된 원호와 선들을 이용하여 안쪽으로 '4.0mm'만큼 간격띄우기를 해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









오른쪽의 원호의 사분점을 이용하여 수평으로 선들을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들을 잘라내 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









피처의 왼쪽의 중심점을 클릭하여 구성선과 대각선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









구성선과 대각선 사이에 각도를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









구성선을 잘라내 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









대각선을 기준으로 상하로 '2.0mm' 간격으로 간격띄우기를 해준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들을 잘라내 준다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.









[2D 모깎기] 대화상자가 나타나면, 반지름 값을 '4.0mm'를 입력한다. 도형의 각 부분에 있는 모든 모서리의 꼭지점이나 선들을 클릭하여 모깎기를 만들어준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









구속형태로 형성되지 않은 선들과 원호들을 선택하여 고정형태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '8.5mm', '방향2' 로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.

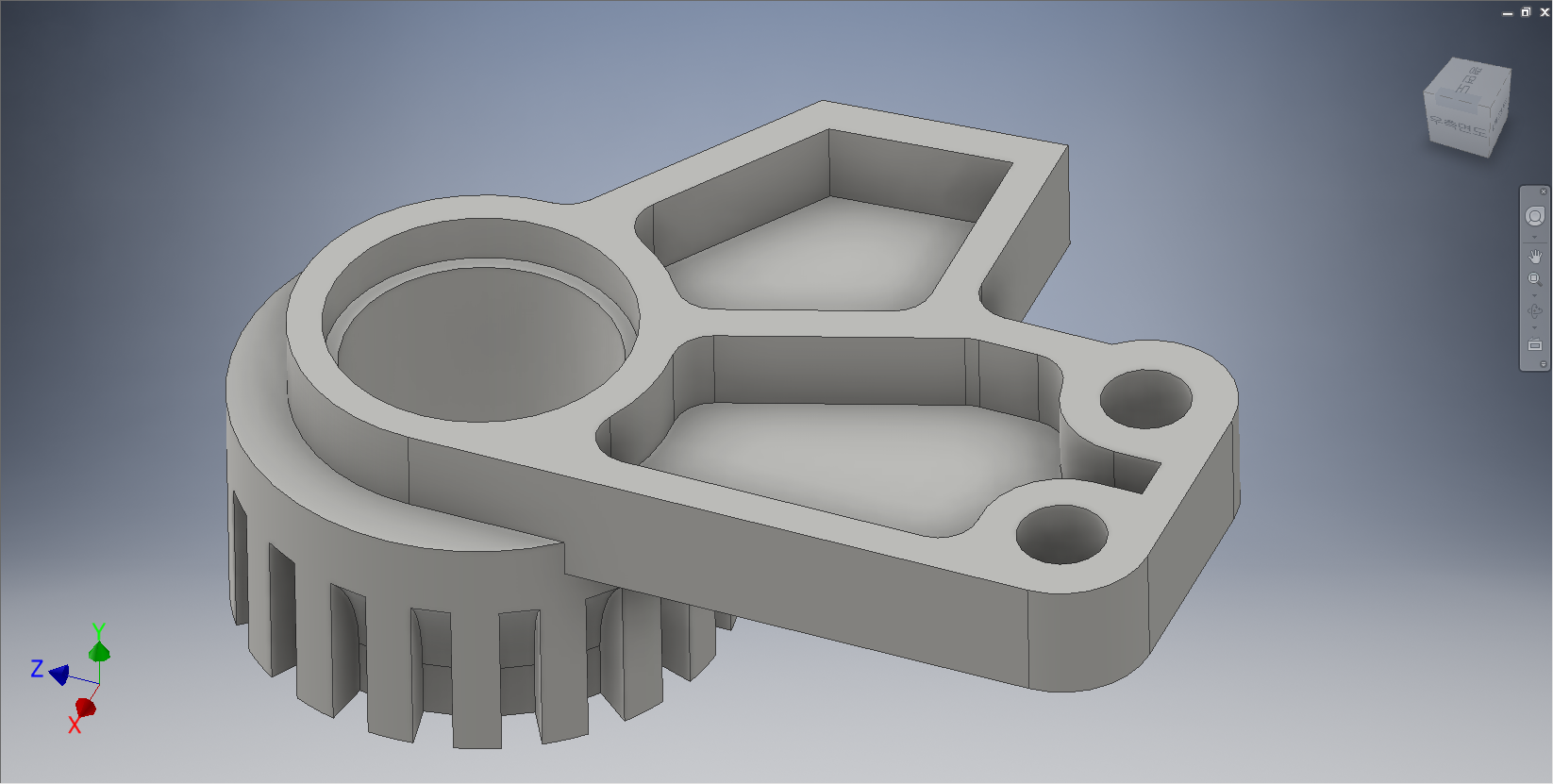

모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
