오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 72. 모델링 따라하기 - 45









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

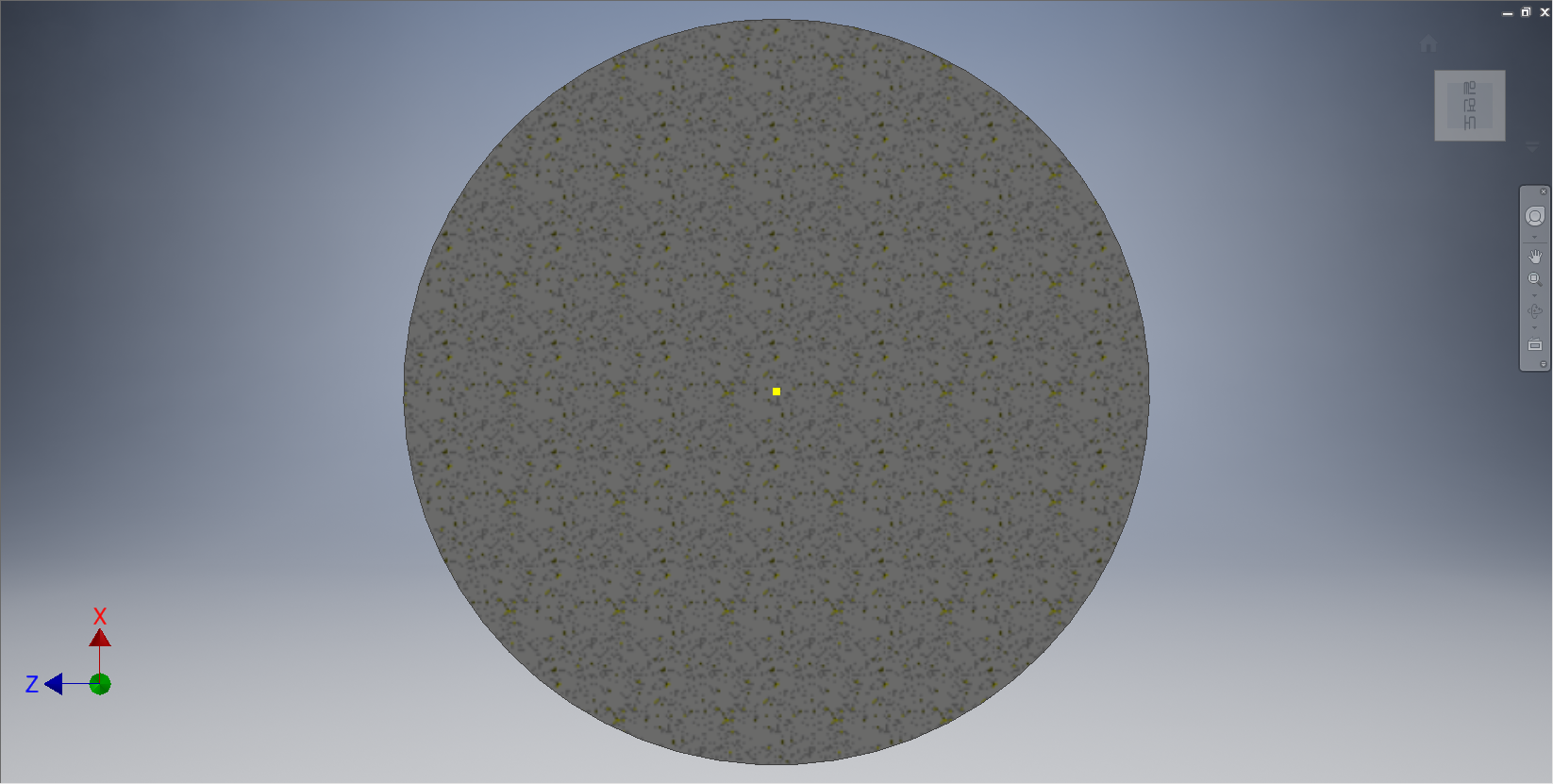

좌표계의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

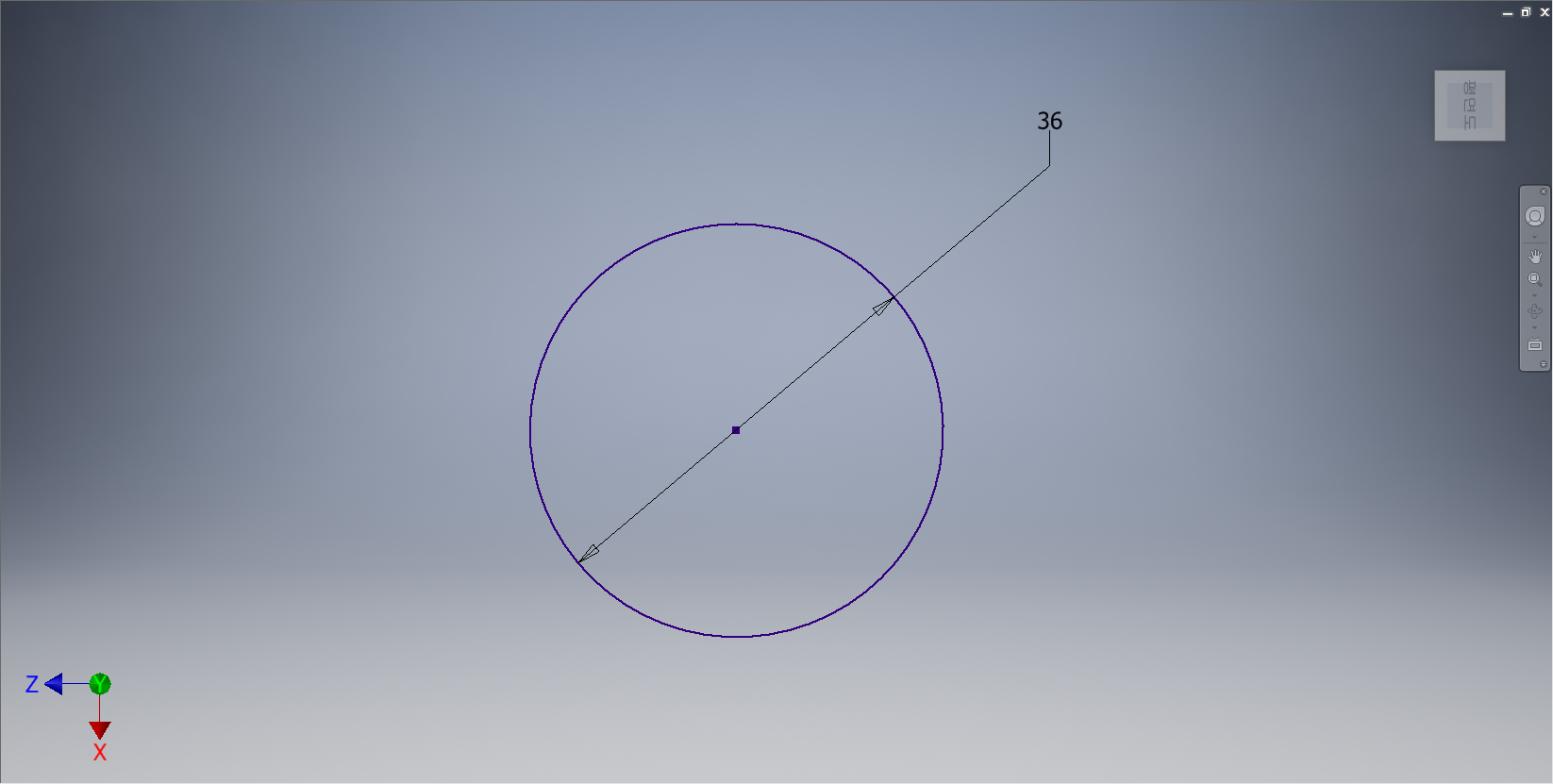

중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '8.0mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 [중심점 원]을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '16.0mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모따기] 도구를 선택한다.









[모따기] 대화상자가 나타나면 [거리 모따기]를 선택하고, 원통면의 모서리를 선택한다. 거리값을 '1.5mm'를 입력한다. 작업화면상에 모따기 형태가 나타나면 [확인] 단추를 클릭한다.

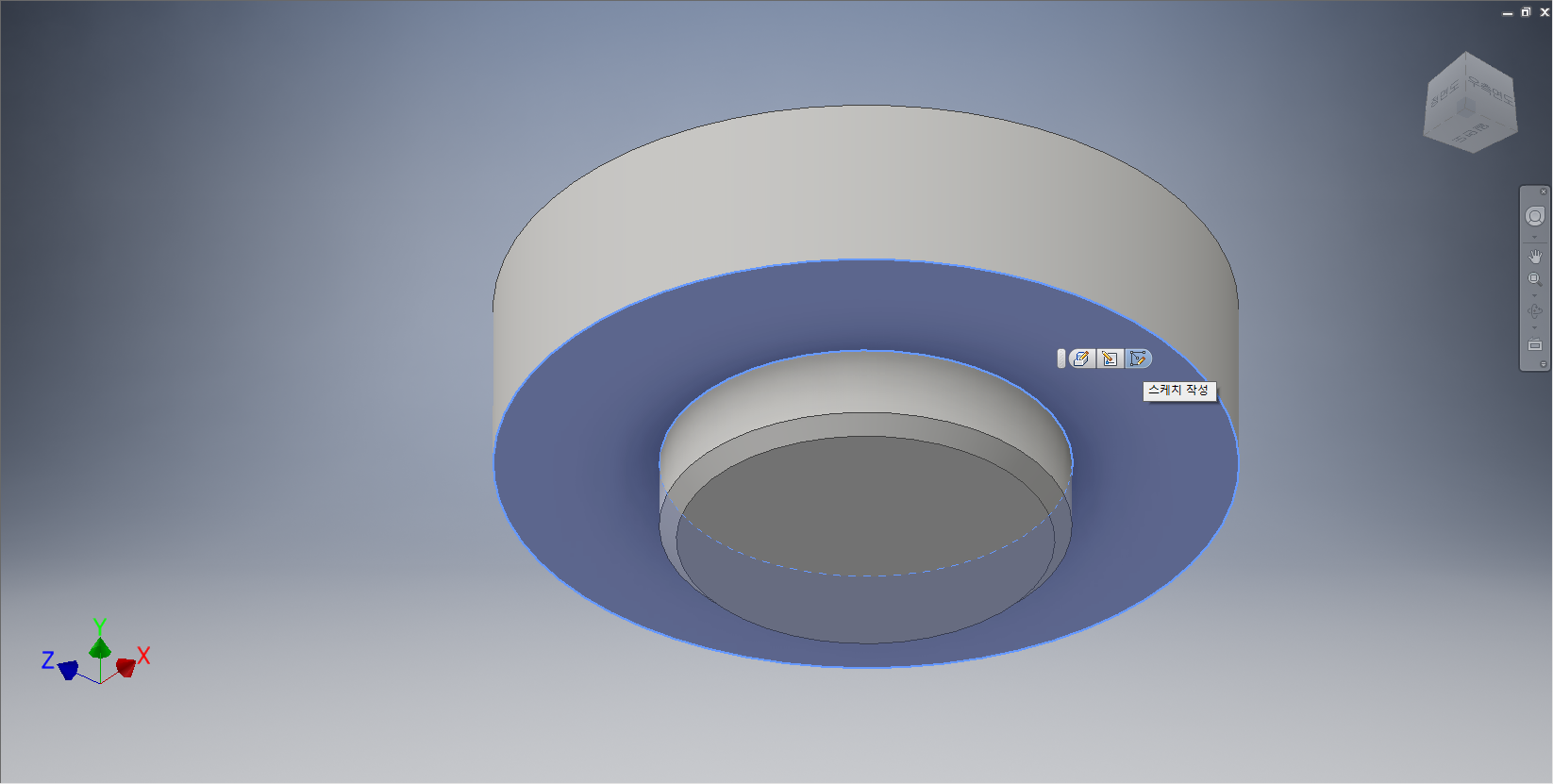

피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 [중심점 원] 두 개를 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 각각 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '4.0mm', '방향2' 로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모따기] 도구를 선택한다.









[모따기] 대화상자가 나타나면 [거리 모따기]를 선택하고, 원통면의 모서리를 선택한다. 거리값을 '2.0mm' 를 입력한다. 작업화면상에 모따기 형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [두 점 중심 직사각형] 도구를 선택한다.









좌표계의 중심점을 클릭하여 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '50.0mm', '방향1'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모따기] 도구를 선택한다.









[모따기] 대화상자가 나타나면 [거리 모따기]를 선택하고, 육면체의 모서리를 선택한다. 거리값을 '1.5mm'를 입력한다. 작업화면상에 모따기 형태가 나타나면 [확인] 단추를 클릭한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 우측면을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 좌우의 수직선의 임의의 점에서 클릭하여 수평선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

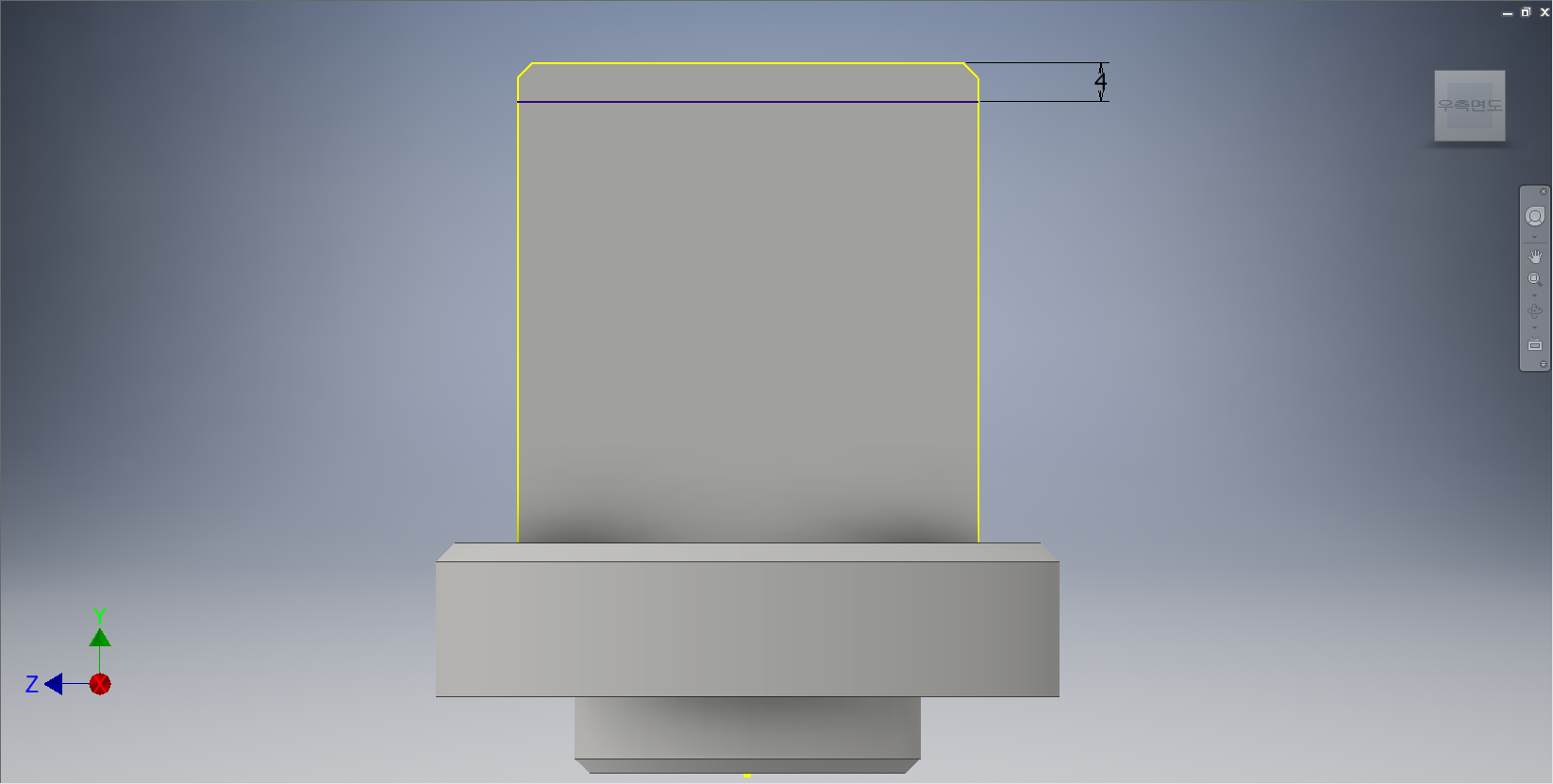

수평선의 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









모따기한 대각선에서 수직으로 수직선을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '30.0mm', '방향2' 로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

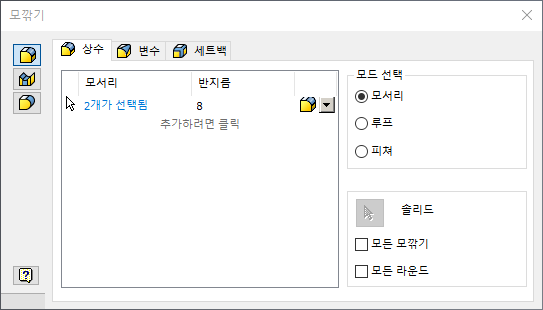

[모깎기] 대화상자가 나타나면 반지름 값을 '8.0'으로 입력하고 상기화면과 같이 모서리면을 선택한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 우측면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 면의 임의의 위치를 클릭하여 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 8.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 정면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 정면을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









피처의 윗면의 임의의 점에서 클릭하여 직사각형을 그려준다.









직사각형의 주변에 치수를 부가해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









직사각형의 아랫부분의 중간점을 클릭하여 중심점 원을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '48.0mm', '방향2' 로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '2.0'으로 입력하고 상기화면과 같이 모서리면을 선택한다.

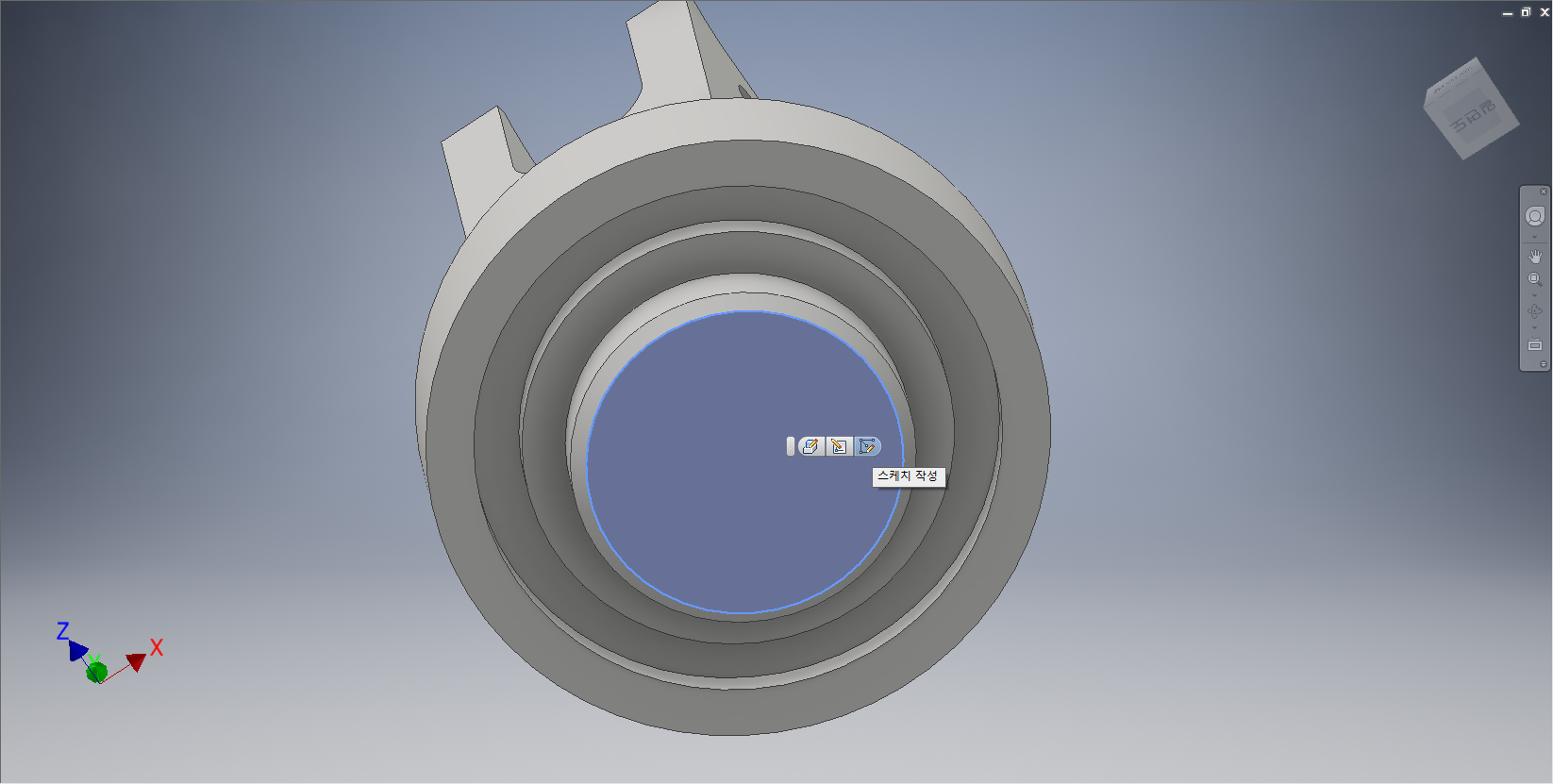

피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '드릴 거리 : 35.0mm', '드릴 지름 : 22.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
