오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 75. 모델링 따라하기 - 48











[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









상기화면과 같이 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









직사각형과 중심점 원에 끊어진 부분에 선을 그려서 이어준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 부분을 잘라내 준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









원호를 클릭하여 구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '22.4mm', '대칭'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭해서 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









형상투영된 모서리점을 클릭하여 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '37.6mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '12.0'으로 입력하고 상기화면과 같이 모서리들을 선택한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '5.0'으로 입력하고 상기화면과 같이 모서리들을 선택한다.









피처의 배면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정] 패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 양쪽 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 면에 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 14.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.

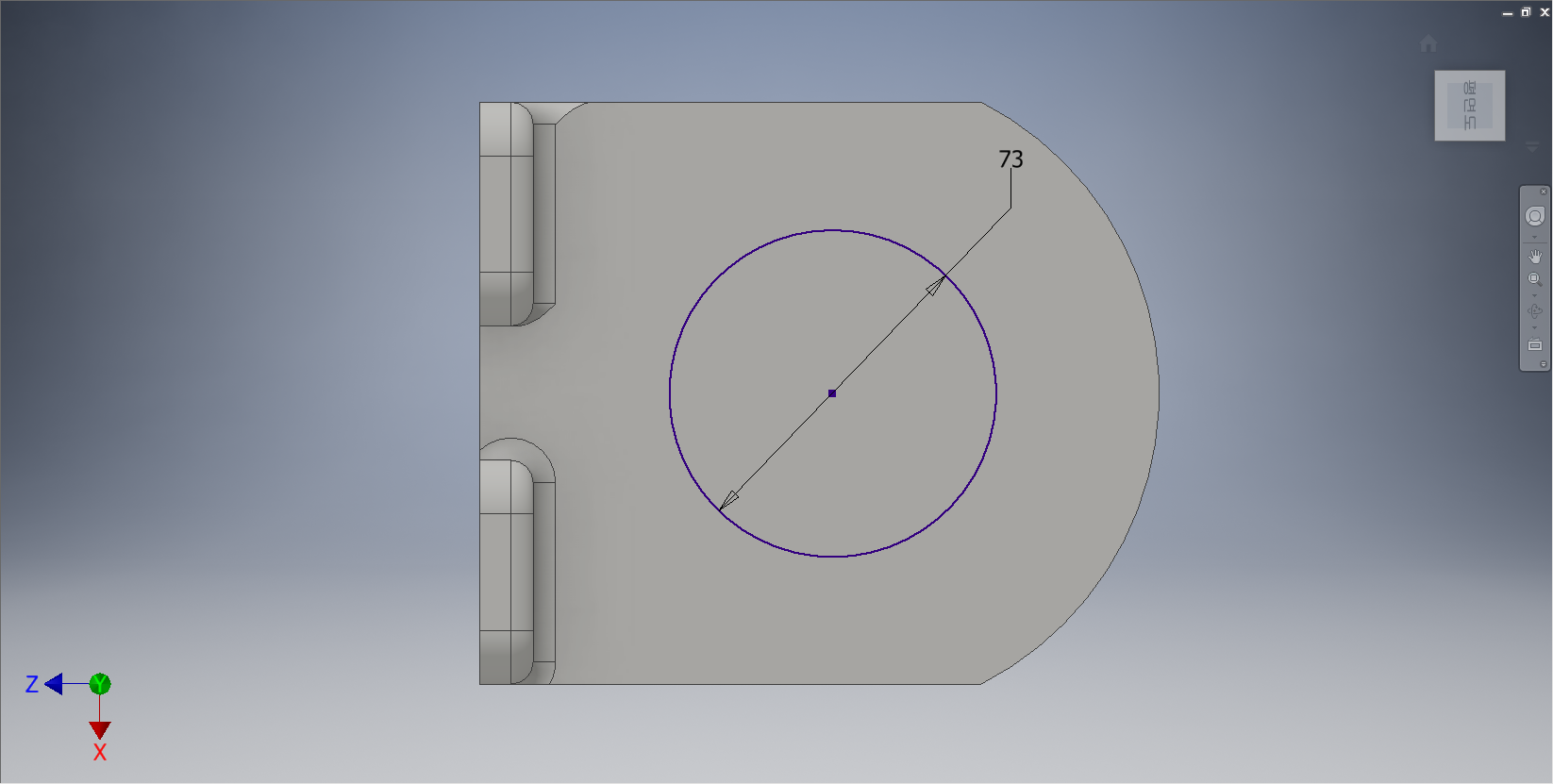

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '47.6mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 우측면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 형상투영된 선의 임의의 점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '130.0mm', '방향2'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 절단면을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









좌표계의 중심점을 클릭하여 대각선으로 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









대각선에 치수를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









대각선을 클릭하여 좌우로 '14.0mm' 만큼 간격 띄우기를 해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 대각선의 끝단부를 연결해 준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









대각선과 대각선을 이어준 선을 클릭하여 구속상태로 변경해 준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









원호의 바깥으로 튀어나온 선들을 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '14.0mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '14.0'으로 입력하고 상기화면과 같이 모서리들을 선택한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 18.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 32.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단 모서리 투영된 형상을 확인한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









상기화면과 같이 임의의 위치에 각각 점을 찍어준다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '카운터보어'를 지정하고, '카운터보어 지름 : 20.0mm', '카운터보어 깊이 : 1.9mm', '지름 : 10.5mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '5.0'으로 입력하고 상기화면과 같이 모서리들을 선택한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
