솔리드웍스(SolidWorks) 따라하기 : 기본적인 설계 수정하기





앞 장에서 진행했었던 모델링을 불러온다.









[디자인 트리]의 [주석]에서 마우스 오른쪽 버튼을 클릭한 후 바로가기 메뉴에서 [피처 치수 보이기]를 선택한다.









모델링을 하면서 반영되었던 치수들이 화면상에 나타난다. 여기서 파란색 치수는 피처를 생성하는데 사용한 치수를 나타내며, 검은색 치수는 스케치상에서 사용한 치수를 나타낸다.









[디자인 트리]을 보면 사용자가 피처를 통해서 사용했던 요소들을 표시해 준다.









[보스-돌출2] - [스케치3]을 클릭하여 [스케치]도구를 선택한다.

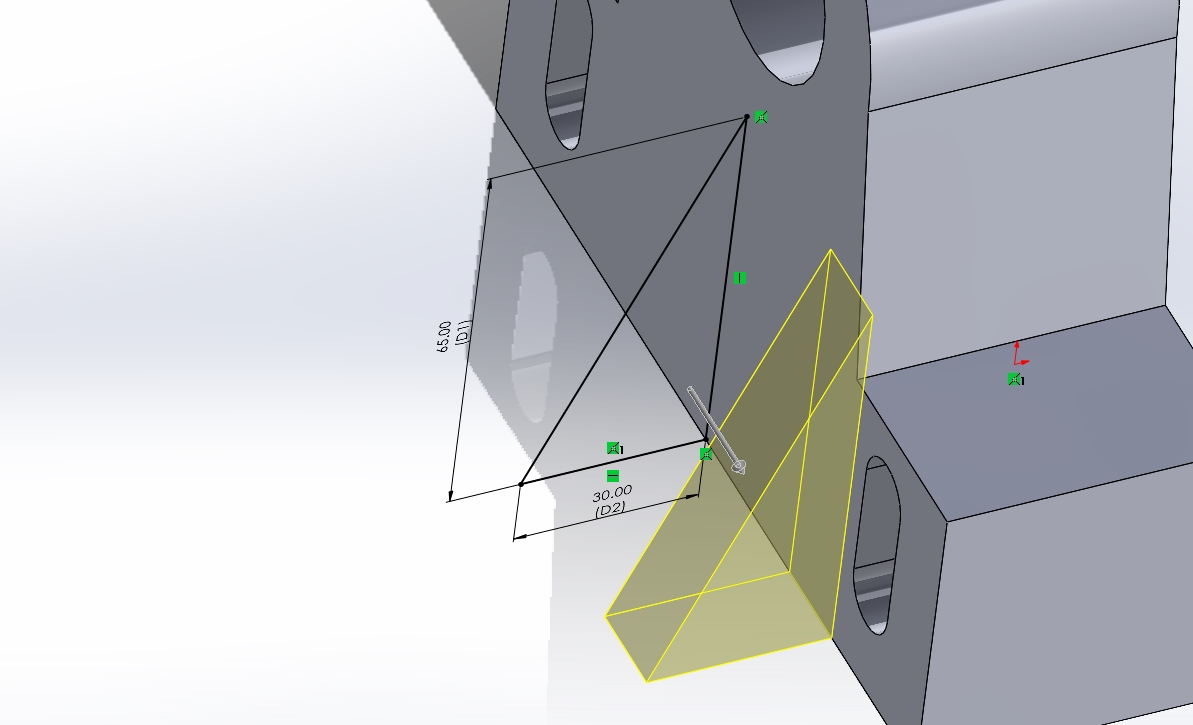

D1 치수를 더블클릭해서 75.00mm에서 65.00mm로 변경한다.









스케치 종료후 시점을 변경해 보면 변경된 치수 만큼 모델링도 변경된 것을 확인할 수 있다.









[보스-돌출2]를 클릭하여 [피처 편집] 도구를 선택한다.









[보스-돌출2] 속성 창이 나타나면 '시작 - 오프셋 거리 : 30.00mm', '방향1 - 너비 : 15.00mm'로 변경한다.
