솔리드웍스(SolidWorks) 따라하기 : 모델링 따라하기 - 2

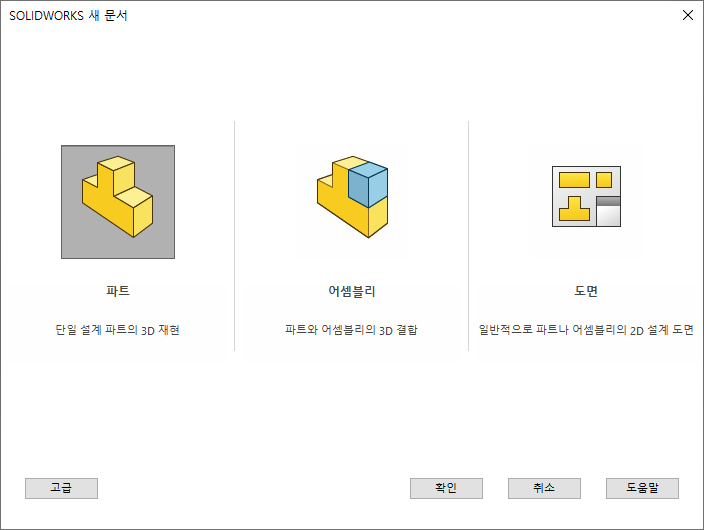

[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.









좌표계의 원점을 클릭하여 원을 그려준다.









[Command Manager] - [선] 도구를 클릭한다.









상기 도면괄 같이 원 주위를 기준으로 도형을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 중간 평면, 두께 : 80mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.









[Command Manager] - [선] 도구를 클릭한다.









상기 화면과 같이  모델링의 오른쪽 위/아래 끝접을 이용하여 도형을 그려준다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 중심선을 그려준다. 먼저 세로 중심선을 위/아래 선과 접하도록 임의의 선을 그려주고, 가로 중심선은 세로 중심선의 가운데 포인트를 이용하여 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각 도형마다 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기 도면과 같이 140.00mm의 가로선에서 중심점을 이용하여 수직으로 세로 중심선을 그려준다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 50mm로 지정하고 도형을 선택한다. 노란색 화살표를 위쪽으로 지정하면 위쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 좌측하단으로 대각선(45도)을 그려준다.









[Command Manager] - [직선 홈] 도구를 클릭한다.









상기화면과 같이 수평 중심선을 기준으로 직선홈을 그려주고, 대각 중심선을 기준으로 직선홈을 그려준다.









상기화면과 같이 임시로 그렸던 수평선을 선택하여 [Delete]를 눌러서 지워준다. 치수까지 같이 삭제 된다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 홈의 너비에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









홈을 자르기하면 상기화면과 같이 '이 잘라내기 작업이 홈 요소를 파괴합니다. 계속하시겠습니까?' 메시지가 나타난다. [확인] 단추를 클릭한다.









상기화면과 같이 불필요한 요소들을 잘라내 준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 중간 평면, 두께 : 30mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

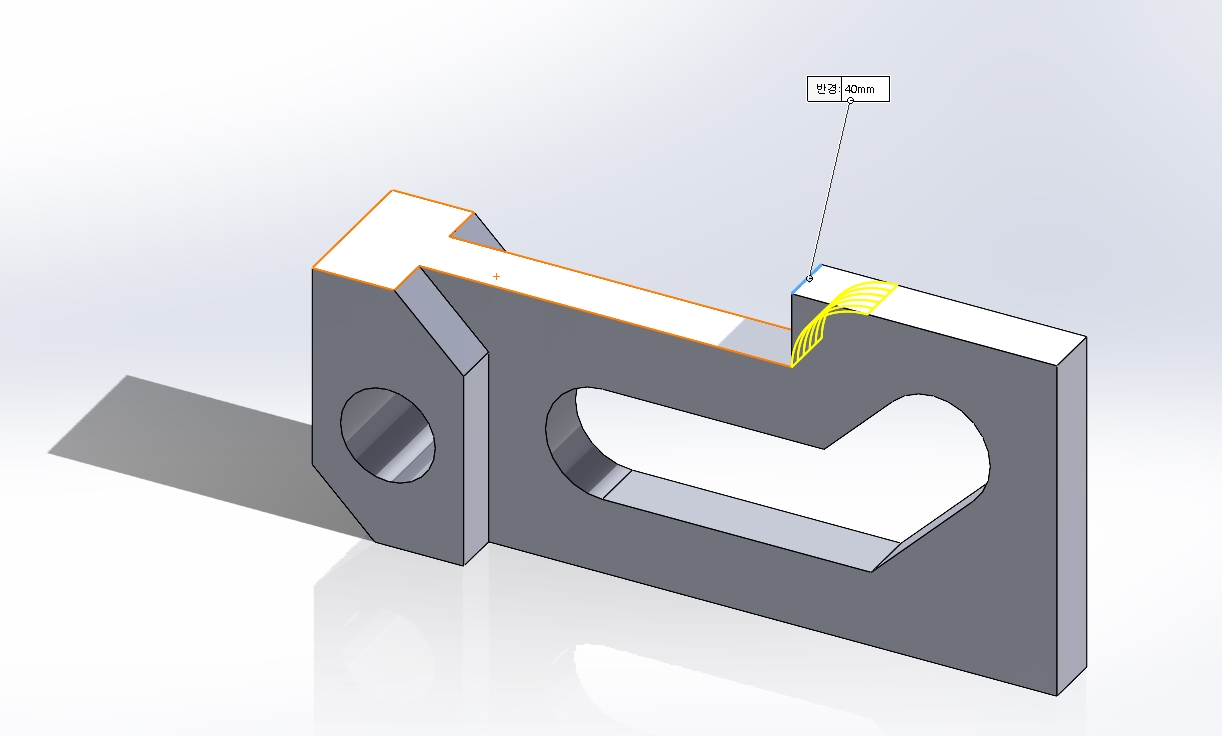

[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 유형 : 부동 크기 필렛', '필렛할 항목 - 모서리선, 면, 피처, 루프 : 모서리선<1>', 필렛 파파미터 - 반경 : 40.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 유형 : 부동 크기 필렛', '필렛할 항목 - 모서리선, 면, 피처, 루프 : 모서리선<1>', 필렛 파파미터 - 반경 : 140.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 유형 : 부동 크기 필렛', '필렛할 항목 - 모서리선, 면, 피처, 루프 : 모서리선<1>', 필렛 파파미터 - 반경 : 30.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 유형 : 부동 크기 필렛', '필렛할 항목 - 모서리선, 면, 피처, 루프 : 모서리선<1>', 필렛 파파미터 - 반경 : 90.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.









윗쪽 홈의 중심점을 기준으로 원을 그려준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 중간 평면, 바디합치기 : 해제, 두께 : 30mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

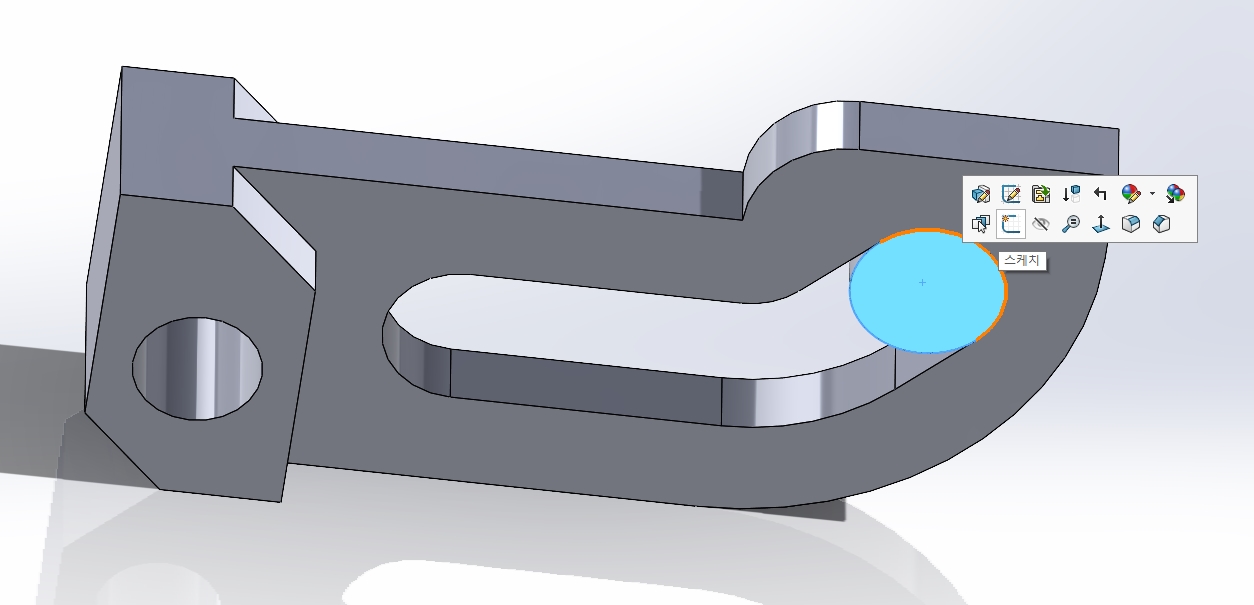

원통의 옆면을 클릭하고, 도구모음에서 [스케치] 도구를 클릭한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 원통의 중심점을 기준으로 수평 중심선과 수직 중심선을 그려주고 수평 중심선 위로 다른 수평 중심선을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 수평 중심선 간에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [원] 도구를 클릭한다.









위쪽 수평 중심선과 수직선 중심선의 교차점을 클릭하여 상기 화면과 같이 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 수평 중심선 간에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 30mm로 지정하고 도형을 선택한다. 노란색 화살표를 바깥쪽으로 지정하면 바같쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [요소 대칭 복사] 도구를 클릭한다.









[대칭 복사] 속성 창에서 '대칭 복사할 항목 : 선4', '대칭 기준 : 선1'을 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 200mm로 지정하고 도형을 선택한다. 노란색 화살표를 바깥쪽으로 지정하면 바같쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [요소 잘라내기] - [요소 늘리기] 도구를 클릭한다.









상기화면과 같이 수직선을 늘려준다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기화면과 같이 불필요한 요소를 제거해 준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 30mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

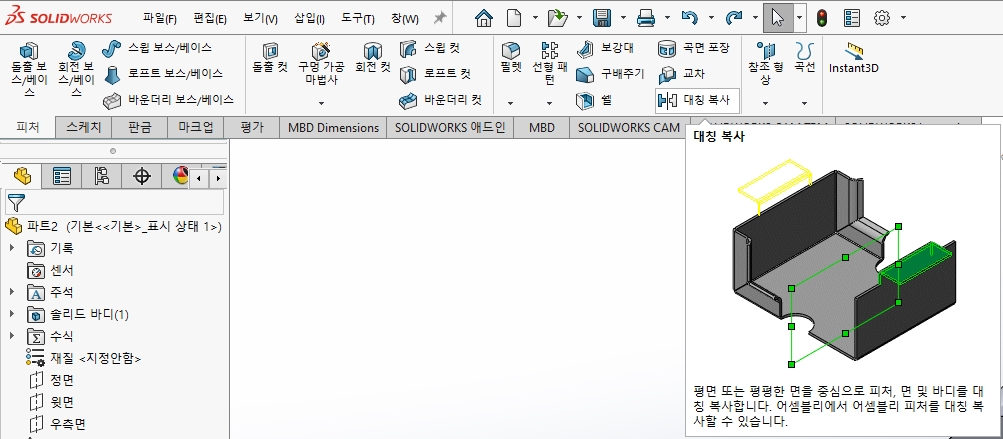

[Command Manager] - [대칭 복사] 도구를 클릭한다.









[대칭 복사] 속성창이 나타나면 '면/평면 대칭 복사 : 정면', '대칭 복사 피처 : 보스 - 돌출4'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.









[Command Manager] - [선] 도구를 클릭한다.









윗부분에 상기화면과 같이 세로로 긴 직사각형을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 직사각형의 세로 길이를 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 중간 평면, 두께 : 90mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] - [모따기] 도구를 클릭한다.









[모따기] 속성 창이 나타나면, '모따기 유형 : 각도 거리', '모따기할 항목 - 모서리, 면, 루프 : 모서리선<1>, 모서리선<2>', '모따기 파라미터 - 거리 : 30.00mm, 각도 : 45.00도'로 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
