솔리드웍스(SolidWorks) 따라하기 : 모델링 따라하기 - 4





[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[디자인 트리]에서 정면을 선택한다. 마우스 오른쪽 버튼을 클릭하여 [스케치] 도구를 선택한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 수평 중심선과 수직 중심선을 각각 2개씩 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 중심선 간의 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 중심선들의 교차점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원의 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 135mm로 지정하고 도형을 선택한다. 노란색 화살표를 왼쪽으로 지정하면 왼쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 45mm로 지정하고 도형을 선택한다. 노란색 화살표를 윗쪽으로 지정하면 윗쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [요소 늘리기] 도구를 클릭한다.









상기 화면과 같이 수직선을 늘려준다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기 화면과 같이 수평선의 바깥쪽의 불필요한 요소들을 잘라 준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 수평선에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [선] 도구를 클릭한다.









상기 화면과 같이 선 들을 그려준다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기 화면과 같이 수직선의 바깥쪽의 불필요한 요소들을 잘라 준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [스케치 필렛] 도구를 클릭한다.

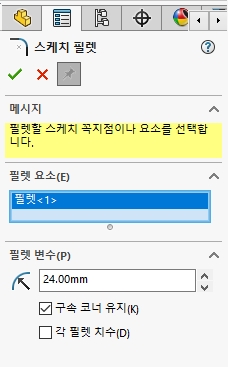

[스케치 필렛] 속성 창이 나타나면 '필렛 요소 : 필렛<1>', '필렛 변수 - 필렛 반경 : 24.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [스케치 필렛] 도구를 클릭한다.









[스케치 필렛] 속성 창이 나타나면 '필렛 요소 : 필렛<1>, 필렛<2>', '필렛 변수 - 필렛 반경 : 3.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

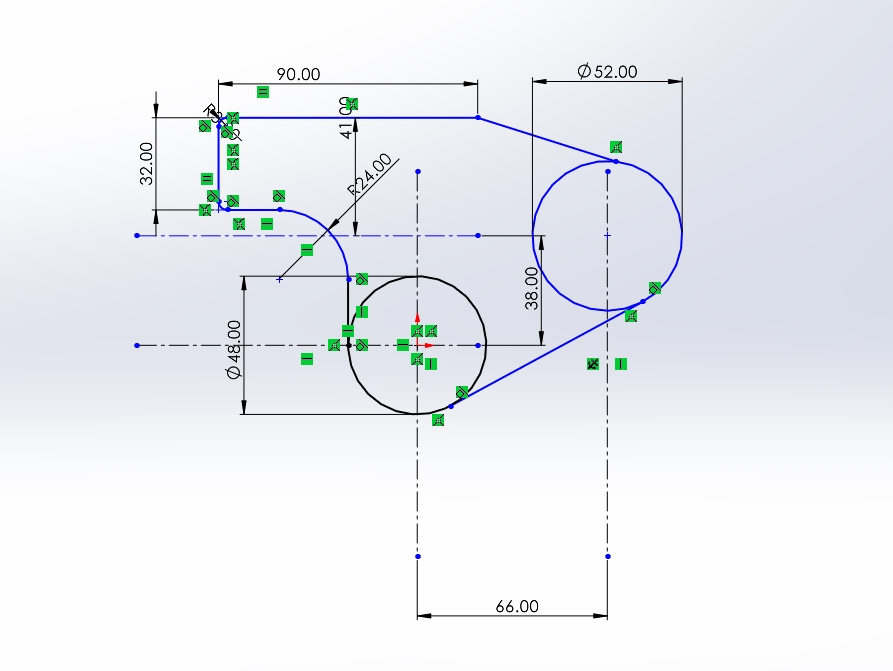

[Command Manager] - [선] 도구를 클릭한다.









상기 화면과 같이 원들과 접하는 선 들을 그려준다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기 화면과 같이 도형 안쪽의 불필요한 요소들을 잘라 준다.

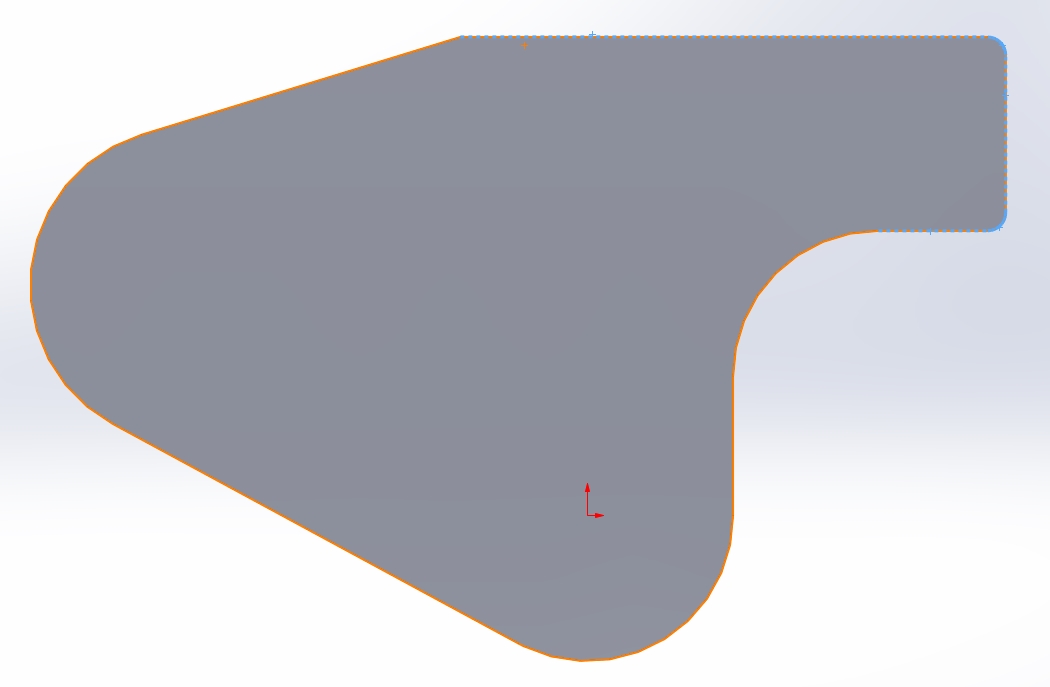

[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 16mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 정면을 지정하고, 도구모음 중에서 [스케치] 도구를 클릭한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 원호의 중심점을 기준으로 원을 그려준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 53mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 정면의 반대편을 지정하고, 도구모음 중에서 [스케치] 도구를 클릭한다.









[Command Manager] - [요소 변환] 도구를 클릭한다.









[요소 변환] 속성 창이 나타나면 '변환할 요소 : 모서리선<1>, 모서리선<2>, 모서리선<3>, 모서리선<4>'를 지정하고 [확인] 단추를 클릭한다.









[Command Manager] - [선] 도구를 클릭한다.









요소 변환된 요소들을 이어서 선을 그려준다.









[Command Manager] - [스케치 필렛] 도구를 클릭한다.









[스케치 필렛] 속성 창이 나타나면 '필렛 요소 : 필렛<1>, 필렛<2>', '필렛 변수 - 필렛 반경 : 3.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.

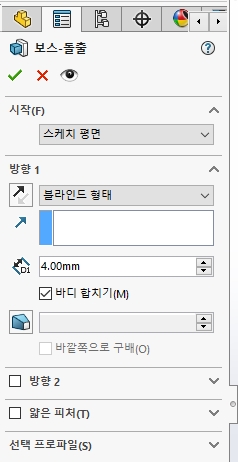

[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 4mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









둥근 사각면을 지정하고, 도구모음에서 [스케치] 도구를 클릭한다.









[Command Manager] - [요소 변환] 도구를 클릭한다.









[요소 변환] 속성 창이 나타나면 '변환할 요소 : 모서리선<1>, 모서리선<2>'를 지정하고 [확인] 단추를 클릭한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 도형의 중간쯤에 수직 중심선을 그려준다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 20mm로 지정하고 도형을 선택한다. 노란색 화살표를 왼쪽으로 지정하면 왼쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 20mm로 지정하고 도형을 선택한다. 노란색 화살표를 오른쪽으로 지정하면 오른쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [원] 도구를 클릭한다.









선들이 교차하는 교차점을 클릭하여 원 두 개를 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원의 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.









[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 양쪽 - 관통', '선택 프로파일 : 스케치6-윤곽선<1>, 스케치6-윤곽선<2>'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 정면의 반대편을 지정하고, 도구모음 중에서 [스케치] 도구를 클릭한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 좌표계의 중심을 기준으로 원을 그려준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 20.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 원통의 면을 지정하고, 도구모음 중에서 [스케치] 도구를 클릭한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 좌표계의 중심을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원의 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.









[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 양쪽 - 관통'을 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









정면을 지정하고, 도구모음 중에서 [스케치] 도구를 선택한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 좌표계의 중심점으로 중심선을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 각도의 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









대각선을 제외한 불필요한 선들과 치수를 지워준다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 7mm, 양쪽방향' 으로 지정하고 도형을 선택한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [선] 도구를 클릭한다.









상기화면과 같이 중심점과 원이 교차하는 교차점을 기준으로 오른쪽 선과 수직으로 선을 그려준다.









[Command Manager] - [오소 늘리기] 도구를 클릭한다.









상기 화면과 같이 선을 늘려준다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 45.00mm로 지정하고 도형을 선택한다. 노란색 화살표를 위쪽으로 지정하면 위쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [선] 도구를 클릭한다.









상기화면과 같이 좌우 선과 원이 교차하는 두 교차점을 기준으로 선을 그려준다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기화면과 같이 사각형을 제외하고 나머지 요소들을 지워준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 평면, 두께 : 33.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 육면체의 면을 지정하여, 도구모음에서 [스케치] 도구를 선택한다.









[Command Manager] - [선] 도구를 클릭한다.









상기화면과 같이 삼각형을 그려준다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.

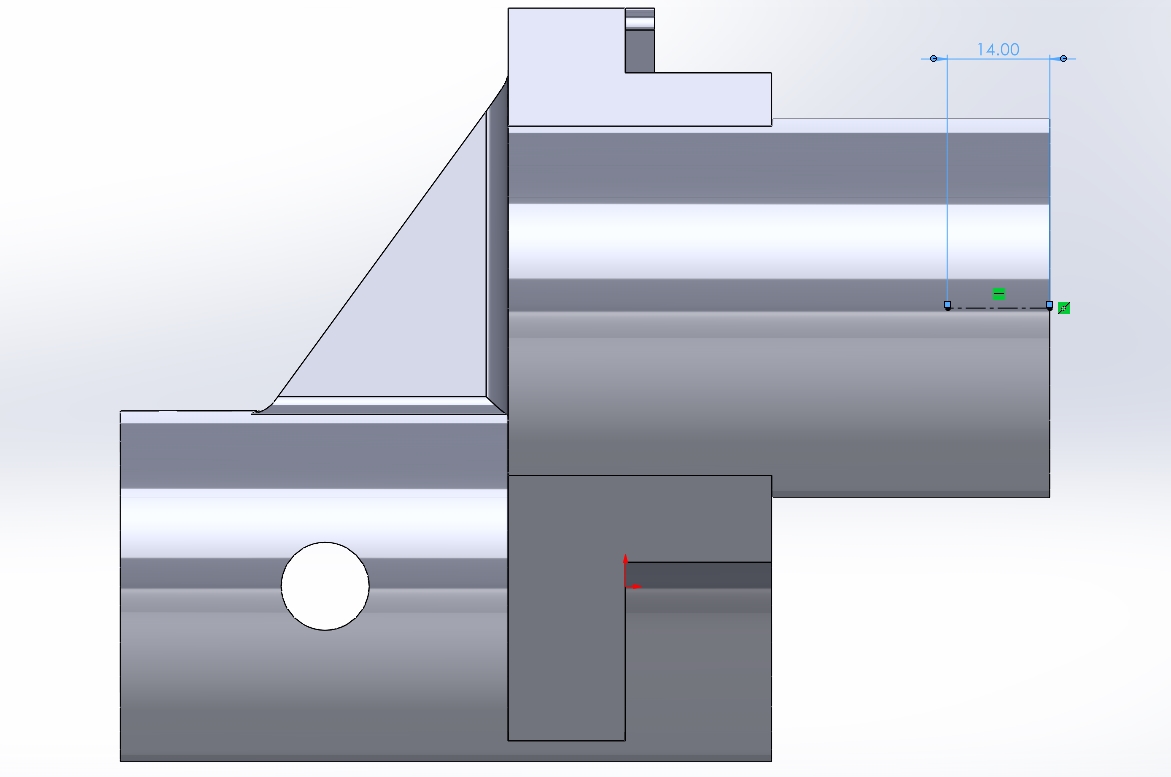

[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 블라인드 형태, 깊이 : 14.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 유형 : 부동 크기 필렛', '필렛할 항목 - 모서리선, 면, 피처, 루프 : 모서리선<1>, 모서리선<2>, 모서리선<3>, 모서리선<4>, 모서리선<5>, 모서리선<6>', 필렛 파라미터 - 반경 : 3.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 면을 지정하고 도구모음 중에서 [스케치] 도구를 선택한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









우측 원통의 중간점을 클릭하여 왼쪽 방향으로 중심선을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 중심선이 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [원] 도구를 클릭한다.









중심선의 왼쪽 끝점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원에 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 오프셋, 15.00mm', '방향1 : 중간 평면, 두께 : 20.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 원통의 면을 지정하고 도구모음 중에서 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.









원통 원의 중심점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원에 정확한 치수가 부가될 수 있도록 반영한다.











[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.









[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 양쪽 - 관통'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









정면의 반대편의 면을 지정하고 도구모음 중에서 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.









호의 중심점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [요소 변환] 도구를 클릭한다.









[요소 변환] 속성 창이 나타나면 '변환할 요소 : 모서리선<1>, 모서리선<2>, 모서리선<3>'를 지정하고 [확인] 단추를 클릭한다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기화면과 같이 불필요한 선들을 지워준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 20.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

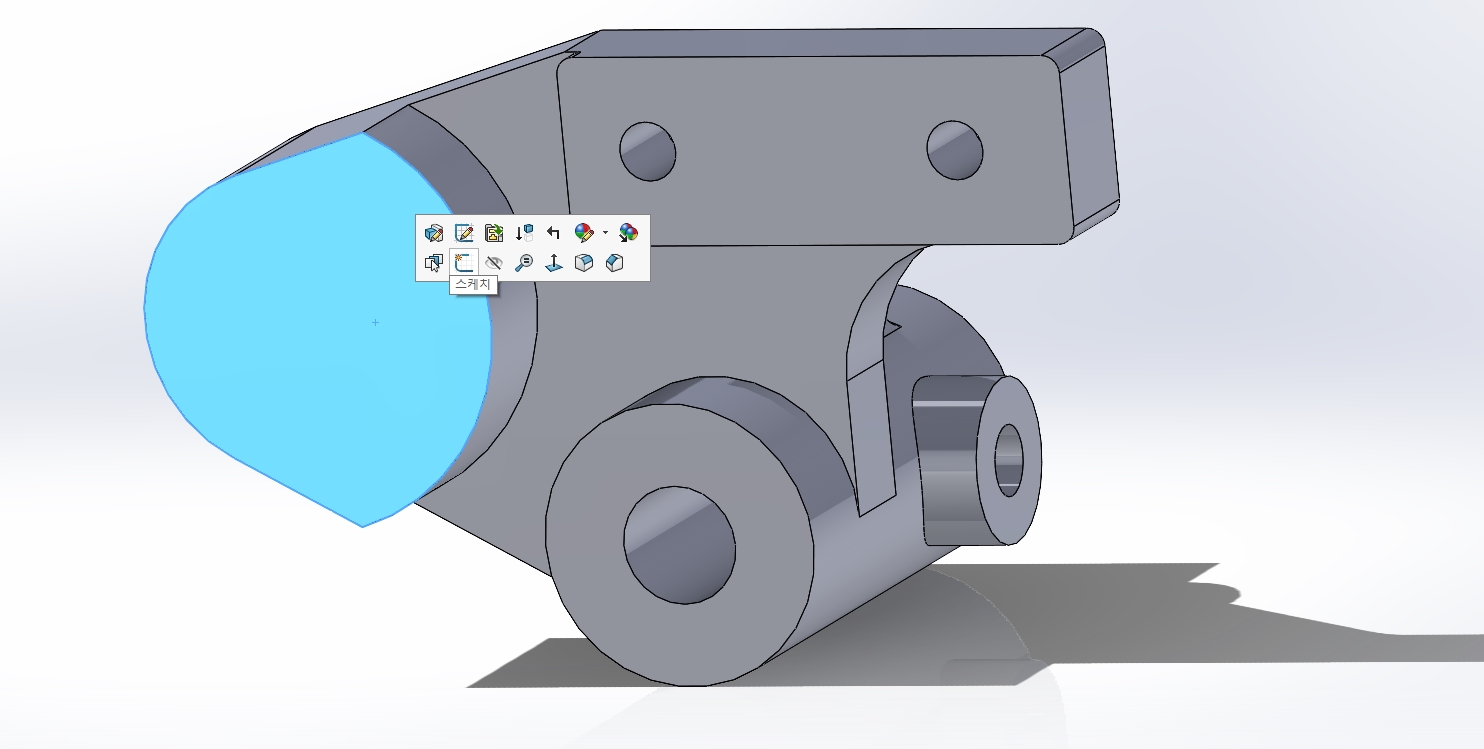

상기화면과 같이 면을 지정하고, 도구모음 중에서 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.

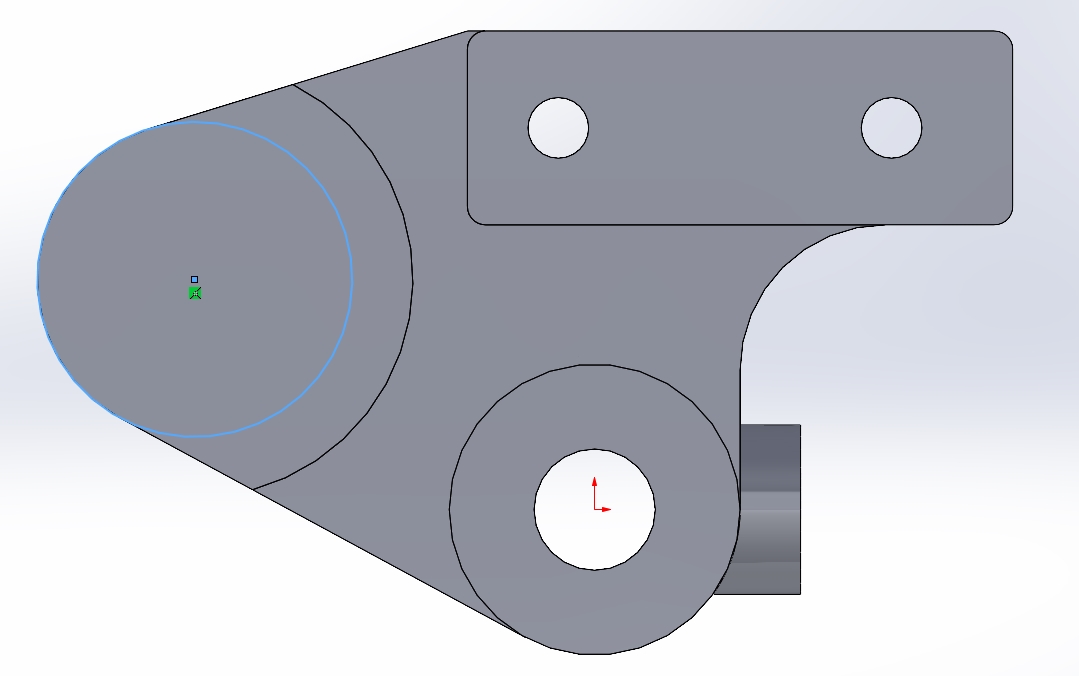

원호의 중심점을 기준으로 원을 그려준다.









[피처 모드]를 클릭하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성창에서 '시작 : 스케치 평면', '방향1 : 블라인드 형태, 두께 : 38.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

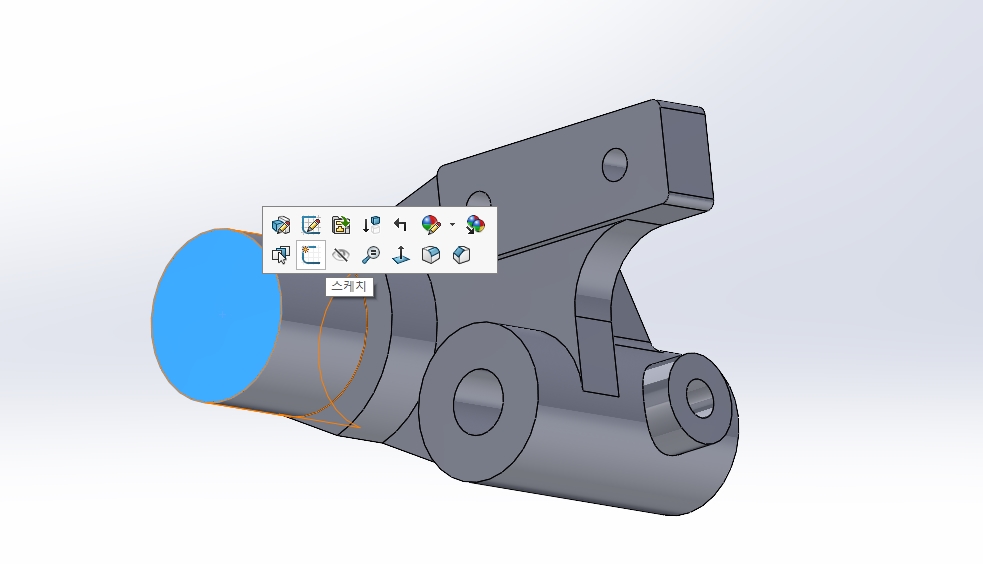

원통의 면을 지정하고, 도구모음 중에서 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.

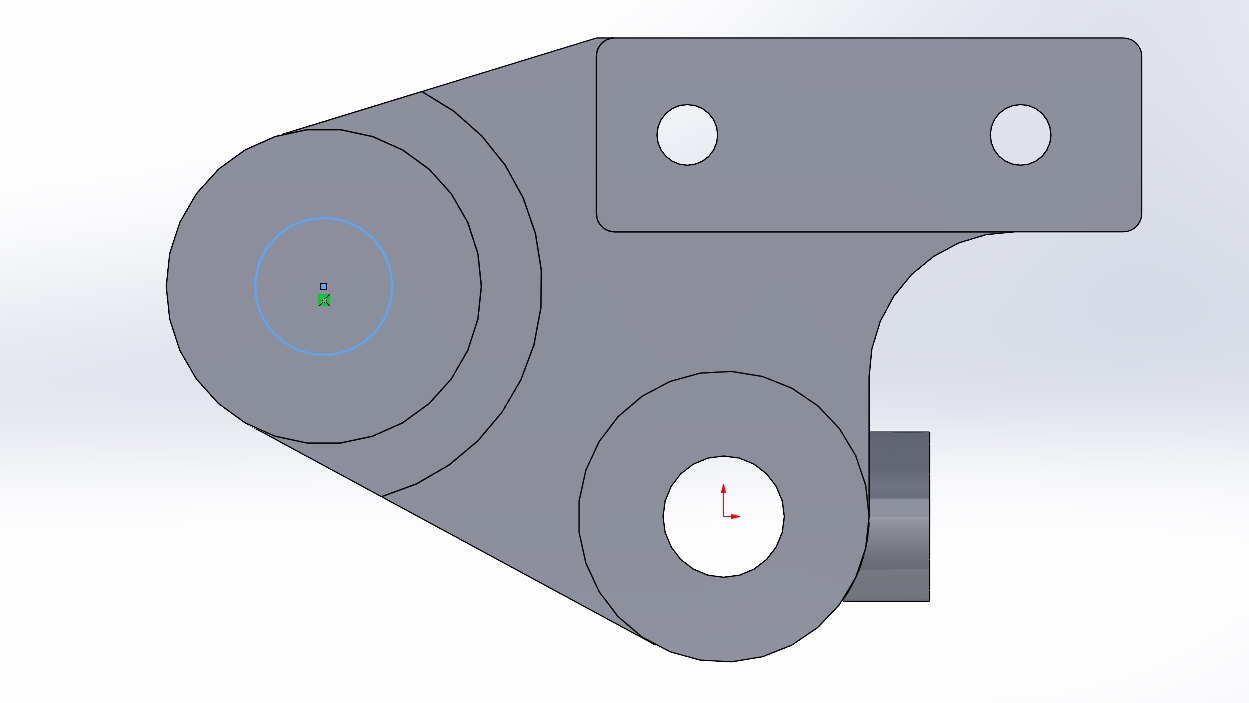

원통 원의 중심점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원에 정확한 치수가 부가될 수 있도록 반영한다.

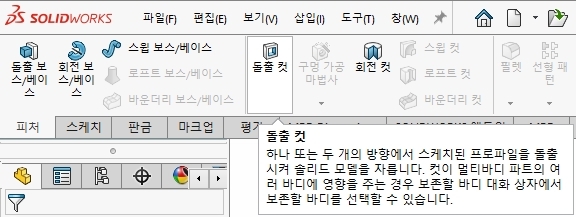

[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.









[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 양쪽 - 관통'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[디자인 트리]에서 [우측면]을 지정하고 [스케치] 도구를 선택한다.

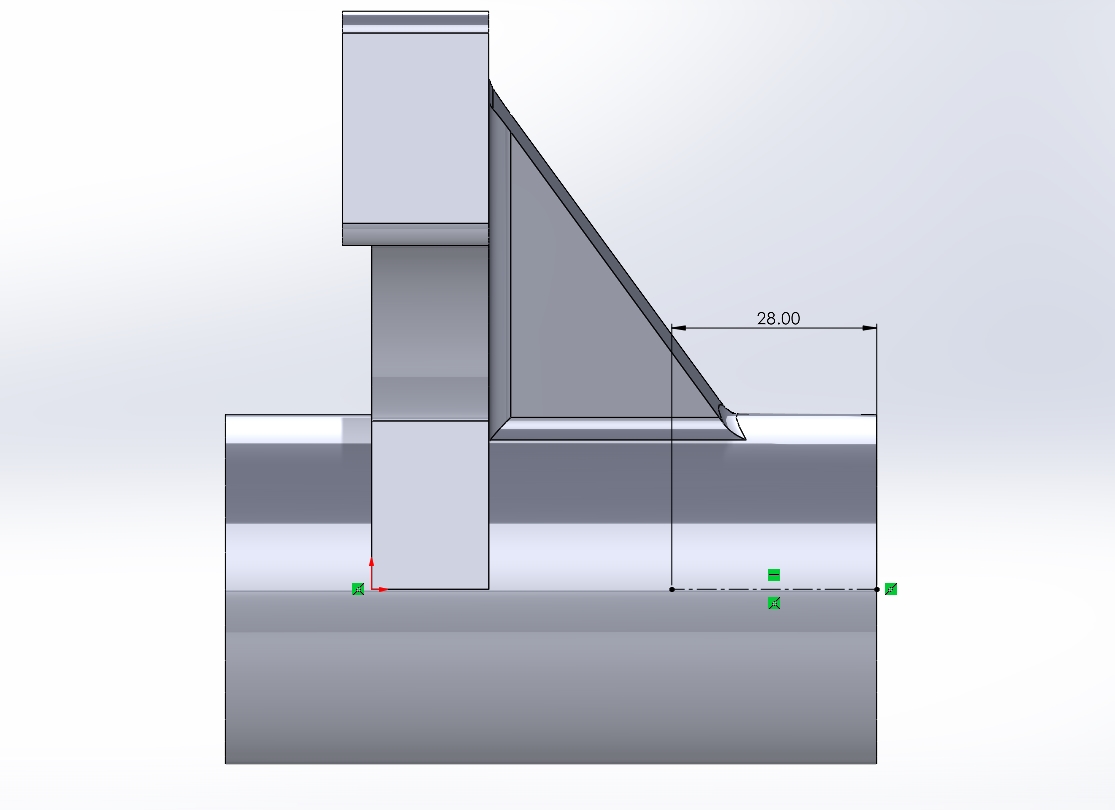

[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 원통의 오른쪽 끝점을 기준으로 중심선을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 중심선에 정확한 치수가 부가될 수 있도록 반영한다.

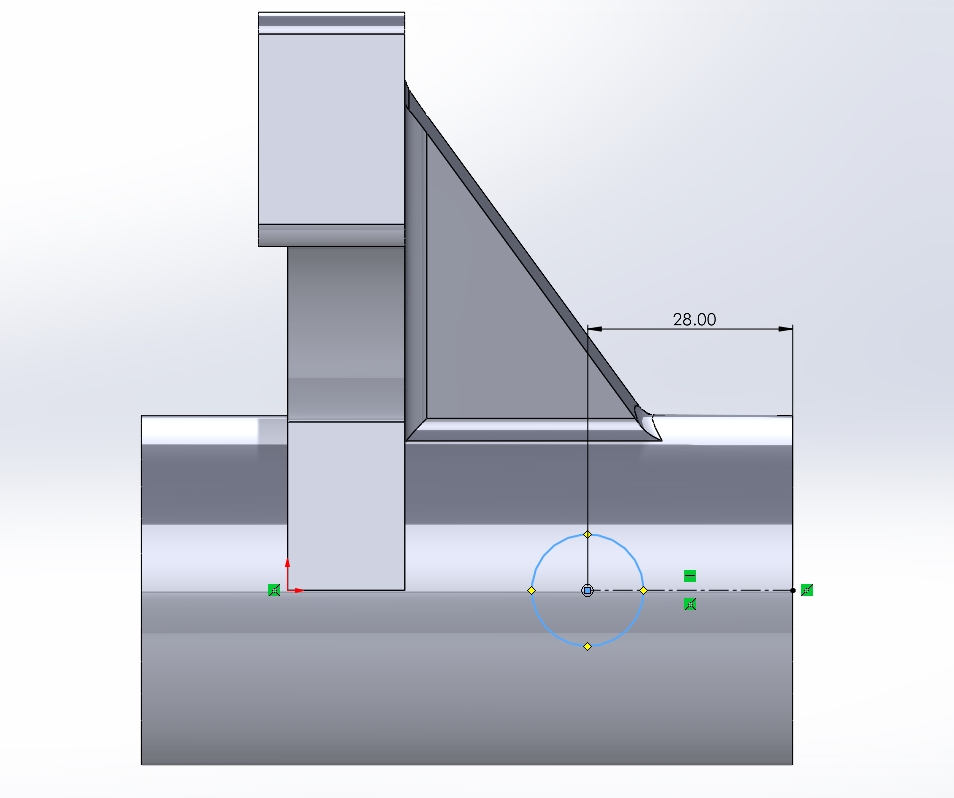

[Command Manager] - [원] 도구를 클릭한다.









중심선의 왼쪽 끝점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 원에 정확한 치수가 부가될 수 있도록 반영한다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.









[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 양쪽 - 관통'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









전체적인 모델링을 확인한 후, 저장하고 종료한다.
