오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 14. 회전, 복사, 이동, 대칭









이번 장에서는 셰이프들을 편집하는 도구들인 회전, 복사, 이동, 대칭 등을 배워본다. 도형을 작도하는 과정에서 각 기능들에 대한 설명 및 직접 시연해 보도록 한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원점을 기준으로 중심원 두 개를 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원에 치수를 부가하여 정확하게 원이 그려질 수 있도록 설정한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원점과 바깥쪽 원의 90도 방향으로 수직선을 그려준다. 중심점 원에 부가되었던 치수를 선택하고 [Delete]를 눌러서 지워준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









중심점 원 두 개를 선택하여 고정으로 만들어서 구속조건 상태로 바꿔준다.









1. 회전





회전은 사용자가 선택한 객체를 각도를 지정하여 회전을 시키는 기능을 말한다.









[스케치] 탭 - [수정] 패널 - [회전] 도구를 선택한다.









[회전] 대화상자가 나타나면 '선택' 화살표를 눌러서 수직선을 선택한다. '중심점 - 선택 : 원점', '각도 : 45'를 지정하고 [적용] 단추를 클릭한다. 만약 복사앞의 체크상자를 체크하게 되면 원본객체는 그대로 있고 사본이 생성된다.









중심점을 원점으로 지정하면 [Autodesk Inventor Professional] 대화상자가 나타나면서 '편집할 형상이 다른 형상에 구속되어 있습니다. 이 구속조건을 제거하시겠습니까?'라는 메시지가 나타나는데 [예] 버튼을 클릭한다.









명령을 실행시키고 나면 수직선이 시계반대방향으로 45도 회전하여 이동하는 것을 알 수 있다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









회전된 직선과 중심원이 교차되는 교차점을 기준으로 중심원을 두 개 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수]를 선택한다.









치수를 부가하여 정확한 원이 생성될 수 있도록 만들어 준다. 치수를 이용하여 중심원에 정확한 치수가 부가되면 치수를 선택하고 [Delete]를 눌러서 지워준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 바깥쪽 중심점 원의 불필요한 부분을 잘라내 준다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.









중심점원과 중심점원의 모서리(꼭지점)을 선택하여 10.00mm만큼 모깎기를 실행한다. 치수선을 [Delete]를 눌러서 지워준다.









2. 원형 패턴





패턴은 사용자가 원하는 방식으로 일정한 거리만큼 똑같은 객체를 배열하는 것을 말한다. 패턴은 직사각형 패턴과 원형 패턴으로 구분되는데 원형 패턴은 중심점과 각도를 이용하여 사용자가 원하는 객체를 원형으로 배열하는 것을 말한다.









[스케치] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면 '형상 : 배열할 객체', '축 - 화살표 : 원점', '패턴 개수 : 2', '패턴 각도 : 90(도)'을 지정하고 [확인] 단추를 클릭한다.









반시계방향으로 왼쪽 윗부분에서 작성했던 객체를 왼쪽 아랫부분으로 회전 배열한다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 바깥쪽 중심점원의 불필요한 부분을 잘라내 준다.









[스케치] 탭 - [수정] 패널 - [회전] 도구를 선택한다.









[회전] 대화상자가 나타나면 '선택' 화살표를 눌러서 직선을 선택한다. '중심점 - 선택 : 원점', '각도 : 225'를 지정하고 [적용] 단추를 클릭한다.









3. 이동/복사





이동/복사는 사용자가 지정한 객체를 다른 위치로 이동/복사하는 기능을 말한다. 이동이나 복사는 사용방법은 똑같지만 원본 객체가 남아 있느냐 없느냐의 차이가 있다.









[스케치] 탭 - [수정] 패널 - [복사] 도구를 선택한다.









[복사] 대화상자가 나타나면 '선택' 화살표를 눌러서 바깥쪽 원호와 안쪽 중심점원을 선택한다. '기준점 : 안쪽 중심점원의 중심점'을 지정하고 마우스 포인터를 이동시키면 상기화면과 같이 도형의 사본이 나타난다. 수평선과 중심점원의 교차점에서 클릭을 해주면 복사가 된다. 복사가 끝나면 [종료] 버튼을 클릭한다.









[스케치] 탭 - [수정] 패널 - [연장] 도구를 선택한다.









원호 형태로 변경되었던 중심점 원의 둘레를 클릭하여 완전한 형태의 중심점 원으로 만들어 준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 바깥 중심점 원의 안쪽을 잘라내 준다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.









중심점원과 중심점원의 모서리(꼭지점)을 선택하여 5.00mm만큼 모깎기를 실행한다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









불완전상태에 있던 곡선들을 고정으로 만들어서 구속조건 상태로 바꿔준다.

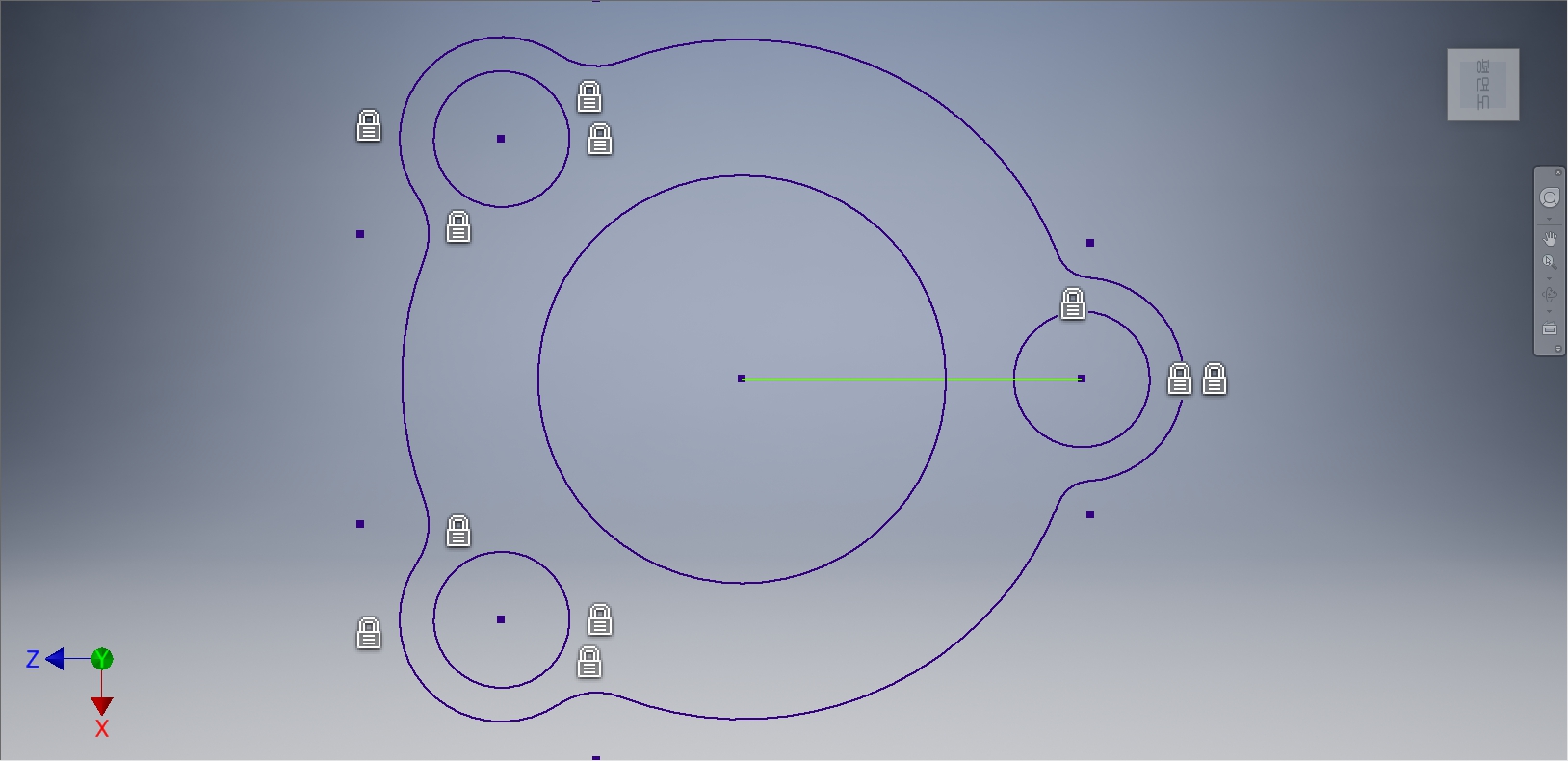

[스케치] 탭 - [수정] 패널 - [회전] 도구를 선택한다.









[회전] 대화상자가 나타나면 '선택' 화살표를 눌러서 직선을 선택한다. '중심점 - 선택 : 원점', '각도 : 90'를 지정하고 [적용] 단추를 클릭한다.









4. 대칭





대칭은 사용자가 원하는 객체를 좌/우 또는 상/하와 대칭이 되도록 대칭복사하는 것을 말한다. 대칭복사를 위해서는 반드시 대칭의 기준선이 있어야만 한다.









[스케치]탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 '선택 : 왼쪽의 원호, 중심점 원, 모따기', '대칭선 : 수직선'을 지정하고 [적용] 버튼을 클릭하고 [종료] 버튼을 클릭한다.









수직선을 기준으로 좌우 대칭되어 복사된다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들을 잘라준다.









수직선을 선택한 다음 [Delete]를 눌러서 삭제해 준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









불완전상태에 있는 곡선들과 중심점 원들을 클릭하여 고정을 지정하여 완전상태로 만들어준다.
