오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 62. 모델링 따라하기 - 35









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이 나온다. 우측면도(YZ Plan)를 선택한다.

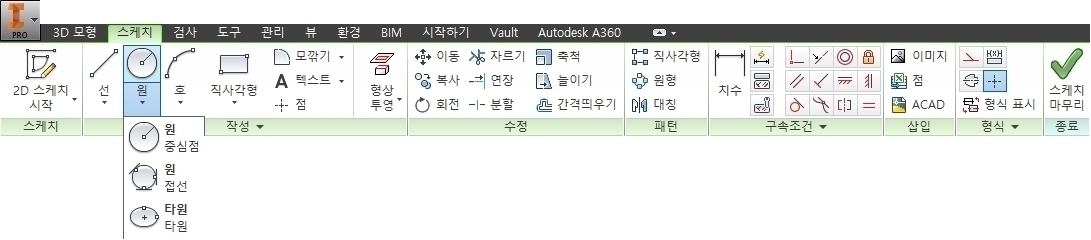

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 원점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.

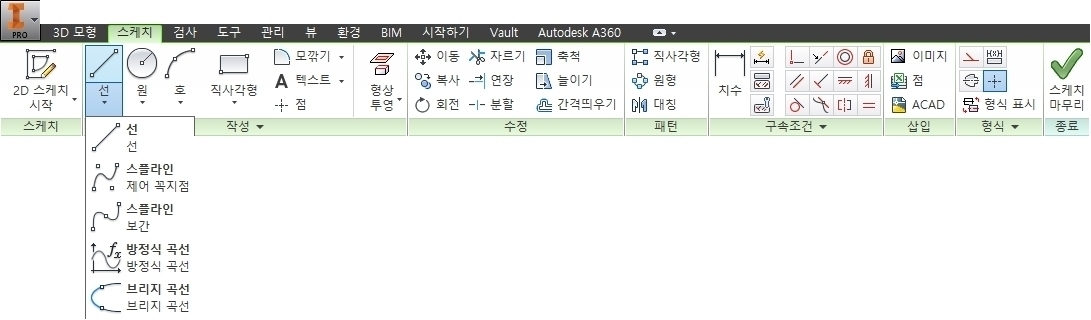

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

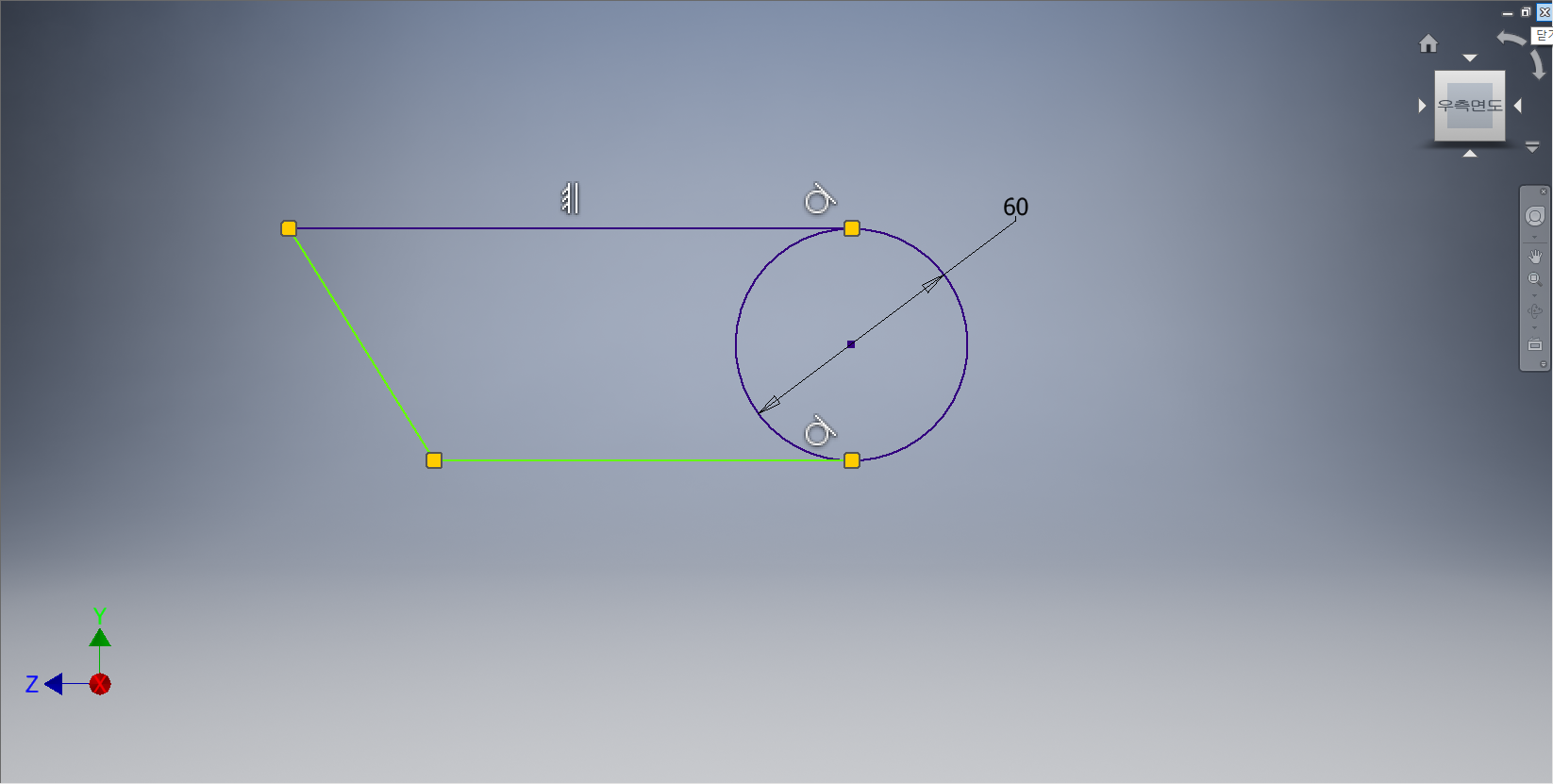

중심점 원의 사분점을 클릭하여 상기화면과 같이 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선들에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '60.0mm', '대칭' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

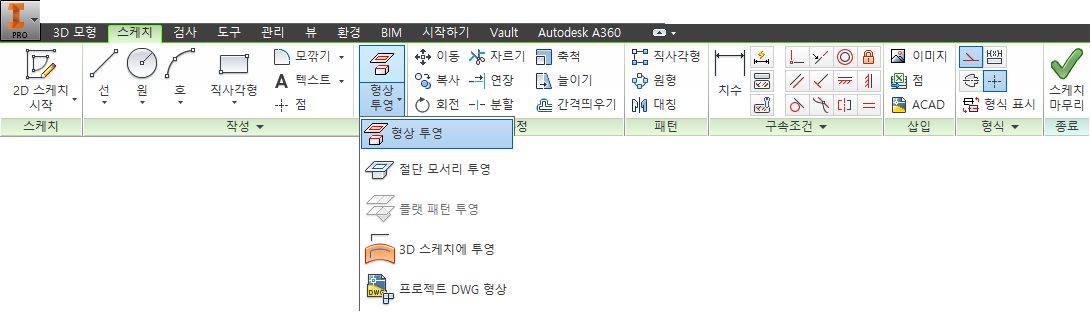

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 우측면을 클릭하여 형상투영해 준다.

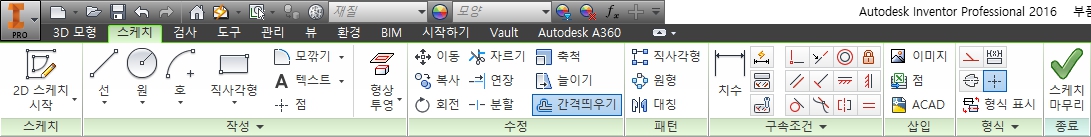

[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 선을 클릭하여 안쪽으로 '6.0mm' 만큼 간격 띄우기를 해준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원의 중심점을 클릭하여 중심점 원을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '6.0mm', '방향1' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









피처의 우측면과 좌측면을 클릭하여 피처의 중간에 [작업평면1]을 생성해 준다.









[3D 모형]탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면, 피처를 클릭하여 '차집합으로 만들어진 피처'를 선택하고, 대칭평면을 클릭하여, '작업평면1'을 선택한다. 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리점을 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









왼쪽의 대각선을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 대각선을 클릭하여 바깥쪽으로 '3.0mm' 간격띄우기를 해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.











대각선의 주변에 위/아래로 수평선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









위/아래의 수평선의 주변에 치수를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [연장] 도구를 선택한다.









대각선을 클릭하여 윗쪽의 수평선까지 연장시켜 준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









대각선을 기준으로 바깥쪽으로 튀어나온 선들을 잘라내 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









대각선의 끝점에서 상기화면과 같은 모양으로 도형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선들의 주변에 상기화면과 같이 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









도형의 주변 형상투영된 선들에 수평선과 대각선을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '33.0mm', '대칭' 로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리점을 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원호를 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원호의 중심점을 클릭하여 수평선을 그려준다.









[스케치] 탭 - [수정] 패널 - [회전] 도구를 선택한다.









[회전] 대화상자가 나타나면 '선택' 화살표를 눌러서 구상선(수평선)을 선택한다. '중심점 - 선택 : 원점', '각도 : 325'를 지정하고 [적용] 단추를 클릭한다. 이때 [Autodesk Inventor Professional] 대화상자가 나타나면서, "편집할 형상이 다른 형상에 구속되어 있습니다. 이 구속조건을 제거하시겠습니까?" 메시지가 나타나다. [예(Y)] 단추를 클릭하여 구속조건을 제거한다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









대각선을 클릭하여 고정형태로 변경해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









대각선을 클릭하여 양쪽으로 '2.5mm'씩 간격띄우기를 해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









대각선의 양쪽 끝점을 클릭하여 대각선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점원과 대각선을 클릭하여 치수를 부가해 준다.









양쪽의 선을 클릭하여 [Delete]를 눌러서 삭제해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









대각선의 양쪽 끝점을 클릭하여 상기화면과 같이 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 치수들을 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '37.0mm', '대칭' 으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리 점을 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 아래선을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 선을 클릭하여 상기화면과 같이 도형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









도형의 각 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

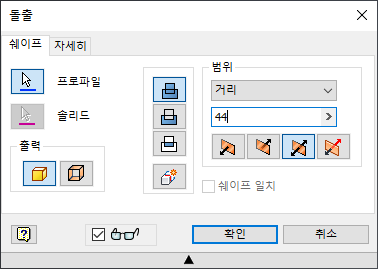

[돌출] 대화상자가 나타나면, 프로파일을 선택되어 있는지 확인하고, '접합', 거리값을 '44.0mm', '대칭'을 입력한다. 작업화면상에 돌출 형태가 나타나면, [확인] 단추를 클릭한다.









피처의 좌측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 우측면을 선택하여 형상투영해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면, 프로파일을 선택되어 있는지 확인하고, '차집합', 거리값을 '24.0mm', '방향2'를 입력한다. 작업화면상에 돌출 형태가 나타나면, '차집합'을 선택하고 [확인] 단추를 클릭한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 임의의 위치에 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 7.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 중심점에 점을 찍어준다.

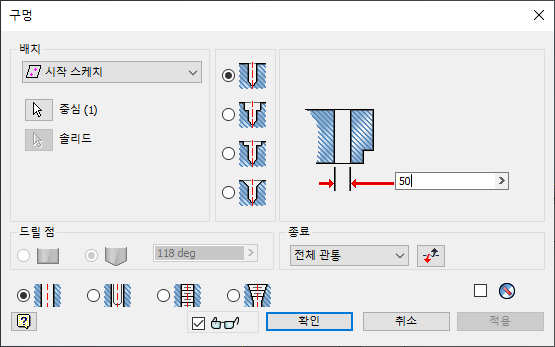

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '드릴 지름 : 50.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 눌러서 작업평면을 화면상에서 없애준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
