솔리드웍스(SolidWorks) 따라하기 : 로프트 곡면 따라하기 - 2





[SOLIDWORKS 새 문서] 대화상자에서 [파트]를 선택하고 [확인] 단추를 클릭한다.









[디자인 트리]에서 [윗면]을 지정하고, 도구모음에서 [스케치] 도구를 선택한다.









[Command Manager] - [코너 사각형] - [중심 사각형] 도구를 클릭한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 좌측면과 우측면의 중간점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 도형에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [요소 잘라내기] 도구를 클릭한다.









상기 화면과 같이 원의 안쪽 반원과 사각형의 좌/우측 면을 잘라 준다.

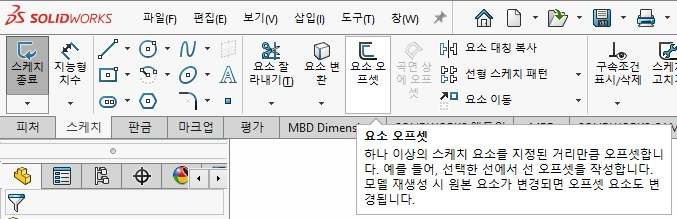

[Command Manager] - [요소 오프셋] 도구를 클릭한다.

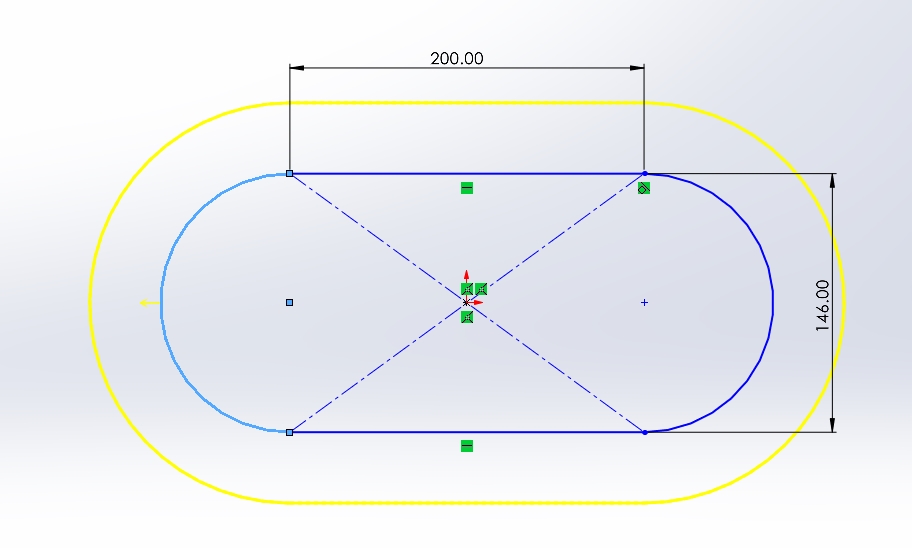

[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 40mm로 지정하고 도형을 선택한다. 노란색 화살표를 안쪽으로 지정하면 안쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성 창이 나타나면, '시작 : 스케치 평면', '방향1 - 반대방향 : 블라인드 형태, 오프셋 거리 : 10.00mm'로 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









모델링의 윗면을 클릭하여 도구모음에서 [스케치] 도구를 선택한다.









[Command Manager] - [요소 변환] 도구를 클릭한다.









[요소 변환] 속성 창이 나타나면 '변환할 요소 : 모서리선<1>, 모서리선<2>, 모서리선<3>, 모서리선<4>'을 지정하고 [확인] 단추를 클릭한다.









[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 25mm로 지정하고 도형을 선택한다. 노란색 화살표를 바깥쪽으로 지정하면 바깥쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[Command Manager] - [스케치 종료] 도구를 클릭한다.









[피처 모드]로 전환하여 [Command Manager] - [참조할 형상] - [기준면] 도구를 선택한다.









[기준면] 속성 창이 나타나면 '제1참조 - 오프셋 거리 : 60.00mm'로 지정하고 [확인] 단추를 클릭한다. [디자인 트리]에 [평면1]이 추가된다.









평면1을 클릭하여 도구모음에서 [스케치] 도구를 선택한다.









[Command Manager] - [원] 도구를 클릭한다.









상기화면과 같이 좌표계의 원점을 기준으로 원을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 도형에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [스케치 종료] 도구를 클릭한다.









[피처 모드]로 전환하고 [Command Manager] - [로프트 보스/베이스] 도구를 클릭한다.









[로프트] 속성 창이 나타나면, '프로파일 : 스케치3, 닫힌 루프1'을 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.

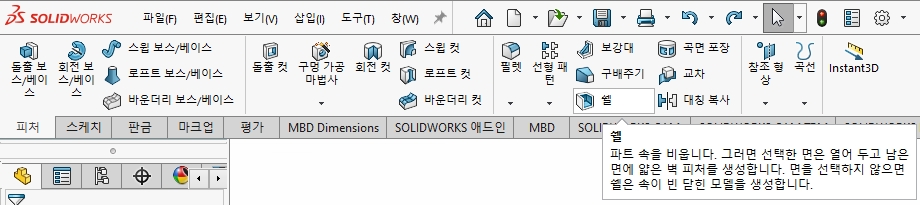

[Command Manager] - [쉘] 도구를 클릭한다.









[쉘] 속성 창이 나타나면, '파라미터 - 두께 : 5mm, 제거할 면 : 면<1>{아랫면 클릭}'을 지정하고, [확인] 단추를 클릭한다.









상기화면과 같이 윗면을 클릭하여 도구모음에서 [스케치] 도구를 선택한다.









[Command Manager] - [요소 변환] 도구를 클릭한다.









[요소 변환] 속성 창이 나타나면 '변환할 요소 : 면<1>을 지정하고 [확인] 단추를 클릭한다.

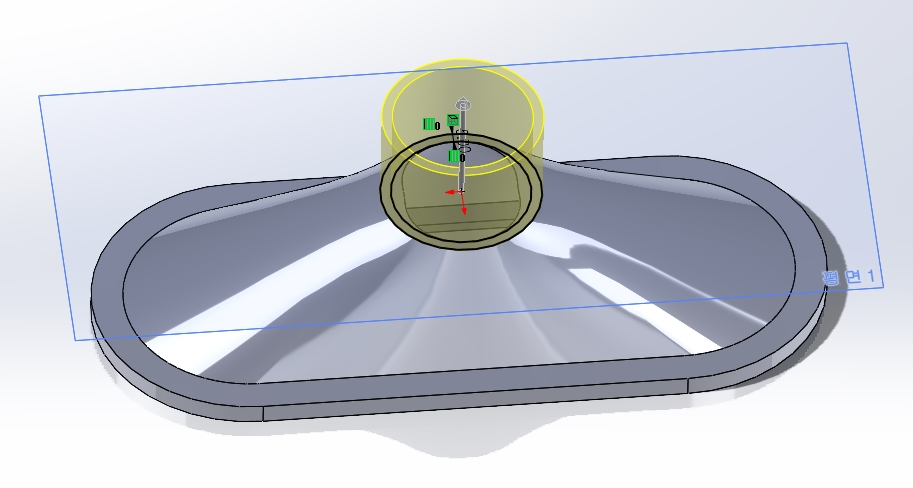

[Command Manager] - [요소 오프셋] 도구를 클릭한다.









[요소 오프셋] 속성 창이 나타나면, '오프셋 거리 : 5mm로 지정하고 도형을 선택한다. 노란색 화살표를 바깥쪽으로 지정하면 바깥쪽으로 도형이 오프셋 되면서 명령이 종료된다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 보스/베이스] 도구를 클릭한다.









[보스-돌출] 속성 창이 나타나면, '방향1 - 깊이 : 50.00mm'로 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[디자인 트리]에서 [정면]을 클릭하여 도구모음에서 [스케치] 도구를 선택한다.









[Command Manager] - [선] - [중심선] 도구를 클릭한다.









상기화면과 같이 중심선을 그려준다.









[Command Manager] - [지능형 치수] 도구를 클릭한다.









상기 화면과 같이 지능형 치수를 부가하여 도형에 정확한 치수가 부가될 수 있도록 반영한다.









[Command Manager] - [중심점 호] - [3점호] 도구를 클릭한다.









상기화면과 같이 원호를 그려준다.









[Command Manager] - [선] 도구를 클릭한다.









상기화면과 같이 원호를 기준으로 선을 그려준다.









[피처 모드]로 전환하고 [Command Manager] - [돌출 컷] 도구를 클릭한다.









[컷-돌출] 속성 창이 나타나면, '방향1 - 반대 방향 : 관통 - 양쪽'을 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









[Command Manager] - [필렛] 도구를 클릭한다.









[필렛] 속성 창이 나타나면 '필렛 유형 : 부동 크기 필렛', '필렛할 항목 - 모서리선, 면, 피처, 루프 : 무서리선<1>', 필렛 파파미터 - 반경 : 3.00mm'를 지정한다. 노란색 미리보기 형태가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
