스케치업 프로 : 콘크리트 주택 - 1. 건물외형 그리기









이전 강좌에서 스케치업(Sketch-Up) 프로그램을 이용하여 몇가지 주택에 대한 모델링을 진행하는 방법에 대해서 알아봤다. 중간에 여러 프로그램들에 대한 강좌를 진행하면서 어떤 제품을 모델링을 할 때 어떤 프로그램이 적합한지 알아봤다. 스케치업 프로그램은 건축모델링이나 인테리어 모델링에 최적화되어 있으며 쉽게 프로그램을 사용할 수 있고 접근하기가 쉬워서 처음 접하는 분이라도 따라서 모델링을 진행할 수 있다.







스케치업 프로(SketchUp Pro) 2021을 실행하면 [SketchUp 시작] 템플릿(Templet) 창이 나타난다. 목록에서 '건축(밀리미터)'를 선택한다.









템플릿에서 '건축'을 선택하면 상기화면과 같이 프로그램의 전체적인 모습이 나타난다.









[선택(Select)] 도구









선택도구는 오브젝트(Object : 객체)를 선택하고자 할 때 사용하는 도구이다. 점이나, 선, 면 입체 등을 선택할 수 있다.









[직사각형(Rectangle)] 도구

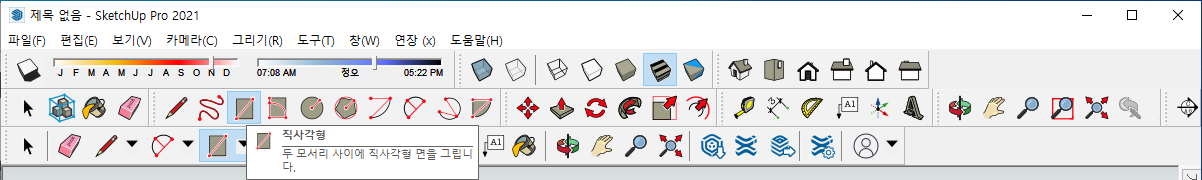

[직사각형(Rectangle)] 도구는 오브젝트 중에서 직사각형을 그릴 때 사용하는 도구이다.

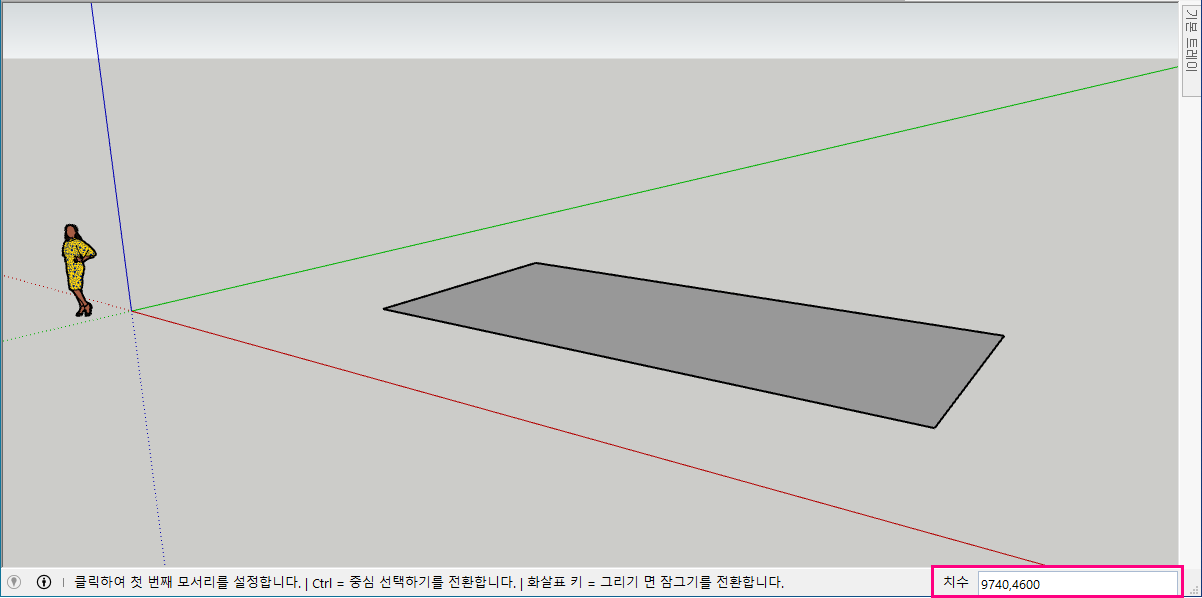

마우스 휠을 뒷쪽으로 잡아 당겨서 화면을 축소한다. [직사각형(Rectangle)] 도구를 선택한 다음 작업화면상에 직사각형을 그려준다. 직사각형이 작업화면상에 나타나면 수치입력창에 '9740,4600'을 입력하여 정확한 크기가 입력되도록 설정한다.









[밀기/끌기(Push/Pull)] 도구









[밀기/끌기(Push/Pull)] 도구는 2D의 객체를 3D의 기본형태인 입체적인 형태로 바꿔주는 기능을 하는 도구로 밀기, 끌기를 통하여 객체의 크기를 늘리거나 줄이기가 가능하다.









[밀기/끌기(Push/Pull)] 도구를 선택한다. 사각형의 면 안쪽을 마우스 왼쪽 버튼으로 클릭한 다음, 마우스 포인터를 화면의 위쪽 방향으로 이동시킨다. 2D 사각형 형태에서 3D 육면체 형태로 변경된다. 일정한 부분(임의의 점)에서 다시 한번 클릭 해주면 육면체가 완성된다. 수치입력창에 '8050'입력하여 정확한 치수가 부가되도록 한다. 이때 마우스 왼쪽 버튼을 사용함에 있어서 드래그 앤 드롭 기능을 이용해도 가능하다.









[직사각형(Rectangle)] 도구를 선택한다.









정면을 기준으로 육면체의 왼쪽 아랫부분 모서리에서 시작하여 직육면체를 그려준다. 수치입력창에 '7100,6200'을 입력하여 정확한 치수를 부가한다.









[밀기/끌기(Push/Pull)] 도구를 선택한다.









정면에 그렸던 직사각형의 면을 클릭한 다음 작업화면의 왼쪽 방향으로 이동시켜서 육면체가 형성되면 크기와 상관없이 클릭을 해준다. 수치입력창에 '3250'을 입력해준다.









[직사각형(Rectangle)] 도구를 선택한다.









정면을 기준으로 육면체의 왼쪽 아랫부분 모서리에서 시작하여 직육면체를 그려준다. 수치입력창에 '7380,4600'을 입력하여 정확한 치수를 부가한다.









[밀기/끌기(Push/Pull)] 도구를 선택한다.

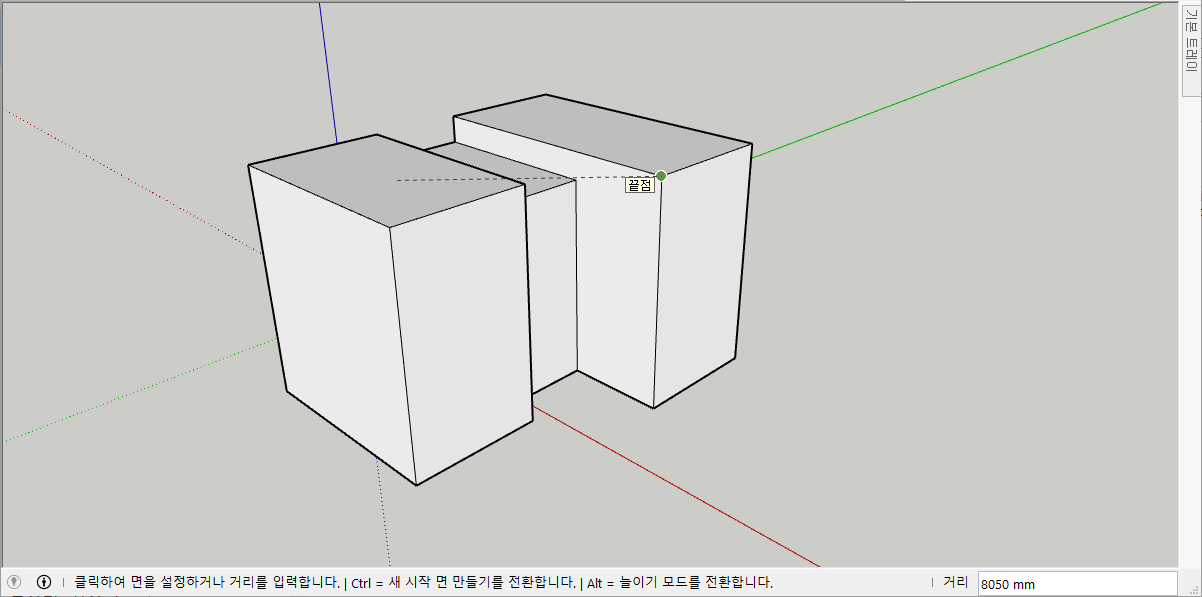

정면에 그렸던 직사각형의 면을 클릭한 다음 작업화면의 윗쪽 방향으로 이동시켜서 육면체가 형성되면 첫 번째로 그렸던 육면체의 끝점이나 중간점 등을 이용하여 클릭해 주면 똑같은 높이의 육면체가 형성된다.
