스케치업 프로 : 콘크리트 주택 - 3. 정문 및 창호 구성 하기 - 1









Components(구성요소)란 하나의 독립적인 객체로서 사용자가 만든 것을 저장할 수도 있고, 또 언제든지 불러와서 사용이 가능하다. 인터넷의 게시판에 등록되어 있는 다른 사용자가 작성한 객체를 공유해서 사용할 수도 있으며 내가 만든 객체를 등록하여 사용할 수도 있다.

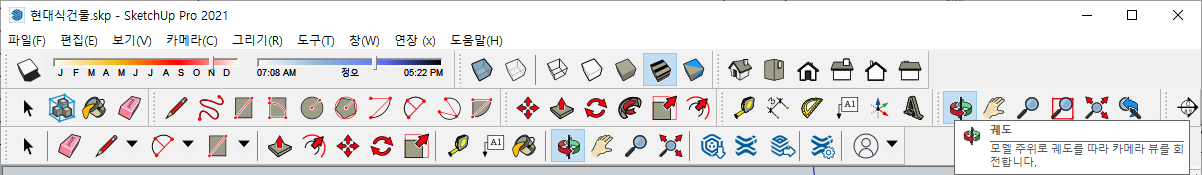

[궤도(Orbit)] 도구를 선택한다.

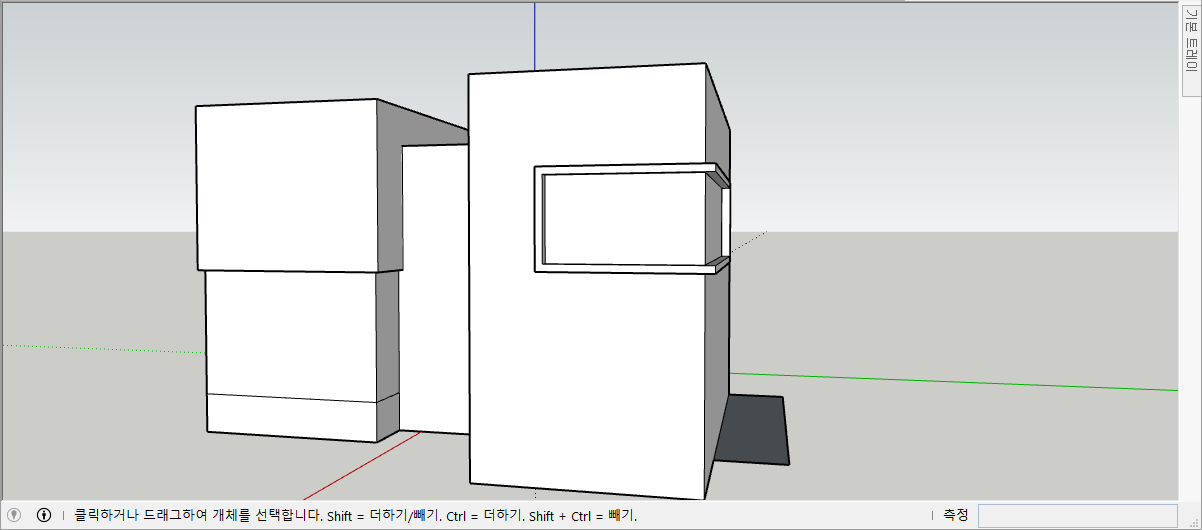

작업화면 뷰를 건물의 정면(작업화면의 우측면)으로 전환한다.

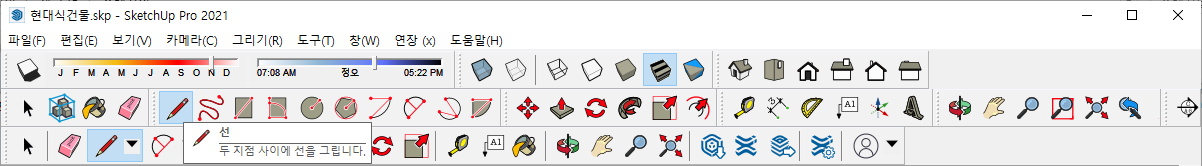

[선(Line)] 도구를 선택한다.









건물의 왼쪽편 하부에 그렸던 선을 기준으로 건물의 움푹들어간 부분에 선을 이어서 그려준다. 선을 그릴때 다른쪽 면이 보이지 않으면 마우스 휠을 누른채로 좌우로 이동시키면 뷰를 전환할 수 있다.

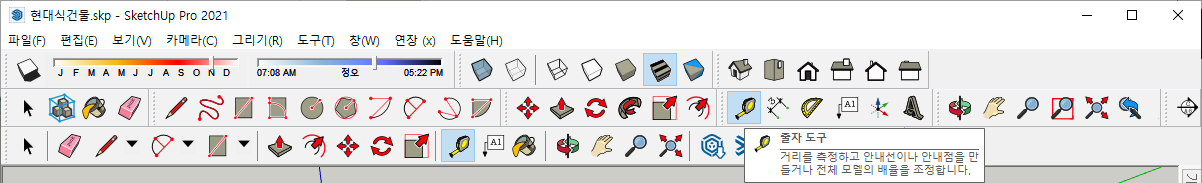

[줄자도구(Tape Measure Tool)] 도구를 선택한다.

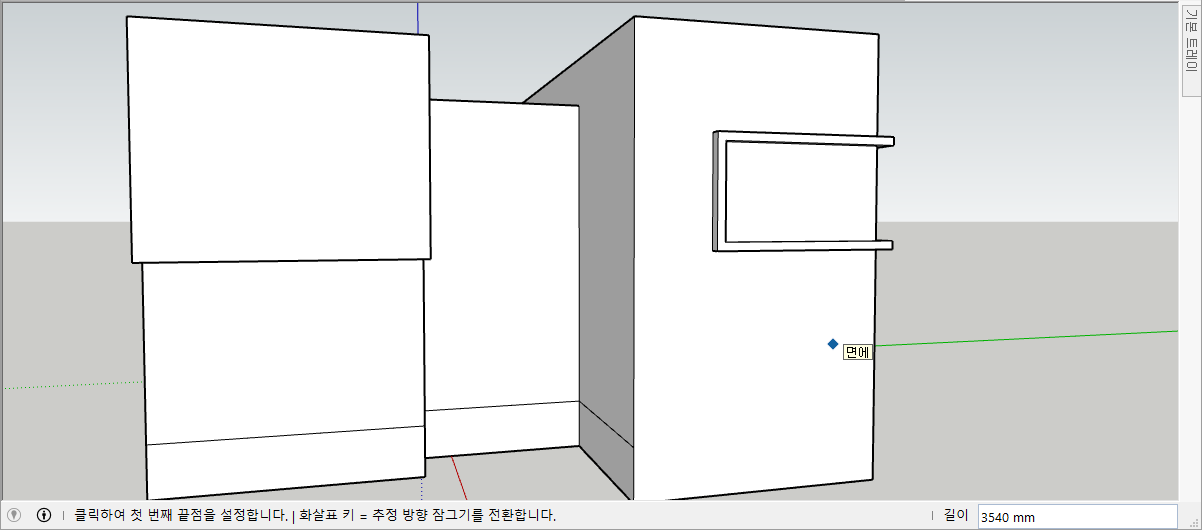

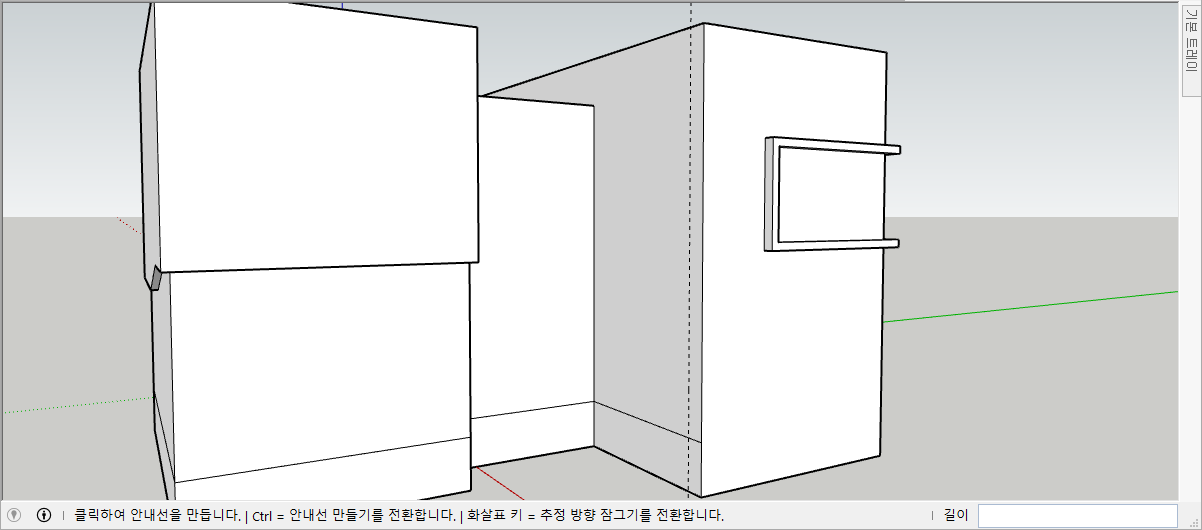

건물의 우측편 모서리를 선택한 다음 건물의 안쪽으로 마우스 포인터를 이동한다. 수치입력창에 '350'을 입력하여 보조선을 그려준다.

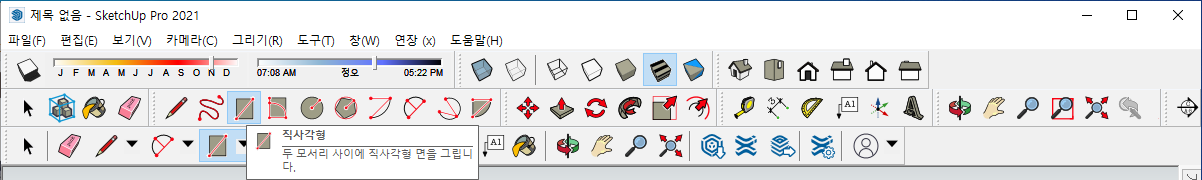

[직사각형(Rectangle)] 도구를 선택한다.

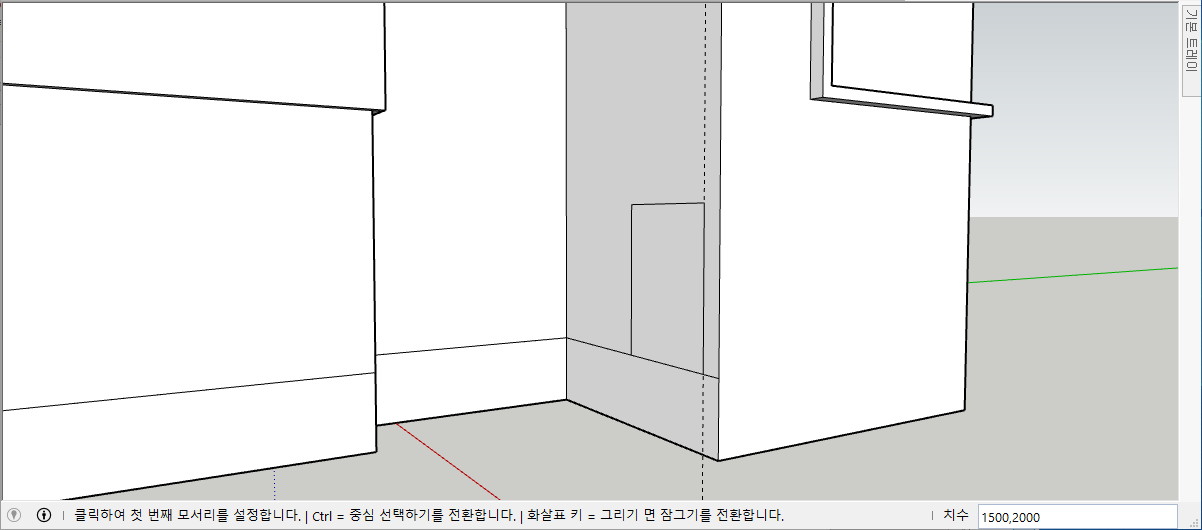

수평선과 보조선이 만나는 오른쪽 아랫부분을 클릭하여 마우스 포인터를 건물의 안쪽으로 이동한다. 수치입력창에 '1500, 2000'을 입력하여 직사각형을 그려준다.

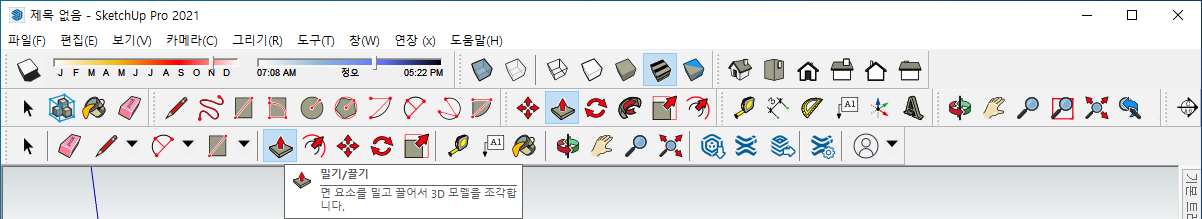

[밀기/끌기(Push/Pull)] 도구를 선택한다.









직사각형의 면을 클릭하고, 건물의 안쪽으로 밀어넜는다. 수치입력창에 '370'을 입력한다.









[줄자도구(Tape Measure Tool)] 도구를 선택한다.

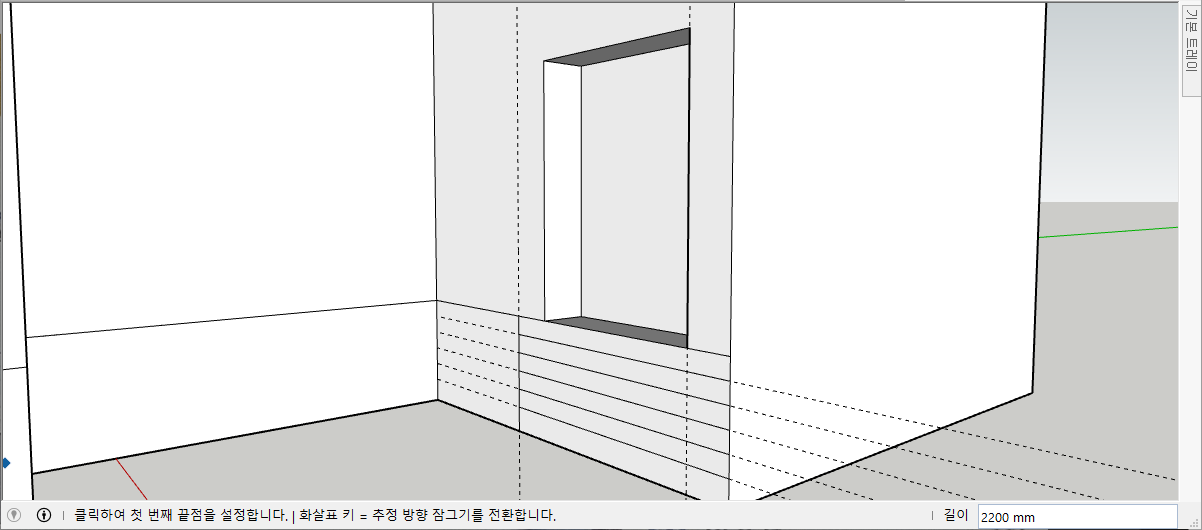

건물 하부의 수평선을 선택하고, 마우스 포인터를 하부로 이동시킨다. 수치입력창에 '150'을 입력하여 보조선을 그려준다. 다시 보조선을 선택하고, 마우스 포인터를 하부로 이동시킨다. 수치입력창에 '150'을 입력하여 또다른 보조선을 그려준다. 이런식으로 하부로 5개의 보조선을 그려준다.









[줄자도구(Tape Measure Tool)] 도구를 선택되어 있는 상태에서 건물 입구의 선을 클릭하여 안쪽으로 이동한다. 수치입력창에 '350'을 입력하여 보조선을 그려준다.









[선(Line)] 도구를 선택한다.









건물의 하부 왼쪽 수직 보조선과 수평선이 만나는 부분에 하부방향으로 선을 그려준다.









[선(Line)] 도구를 선택되어 있는 상태에서 수직선과 수평 보조선이 만나는 부분에서 오른쪽 방향으로 5개의 선을 그려준다.









[밀기/끌기(Push/Pull)] 도구를 선택한다.









맨 아래 사각형 면에서 클릭하여 왼쪽 방향으로 끌어내 준다. 수치입력창에 '1200'을 입력하여 돌출시켜 준다.

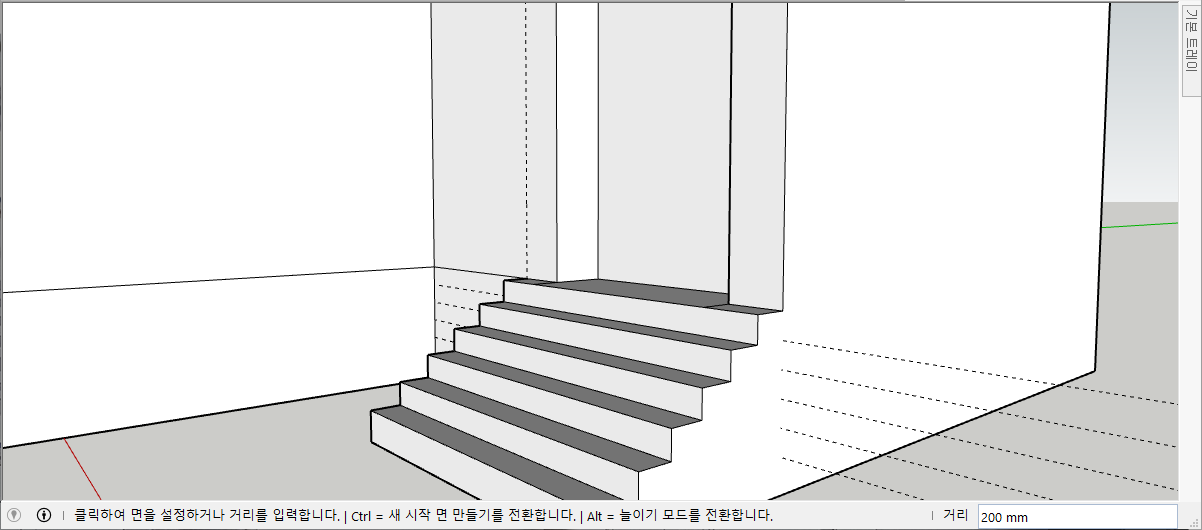

[밀기/끌기(Push/Pull)] 도구를 선택되어 있는 상태에서 아래쪽에서 부터 '1000, 800, 600, 400, 200'씩 각각 돌출시켜 준다.

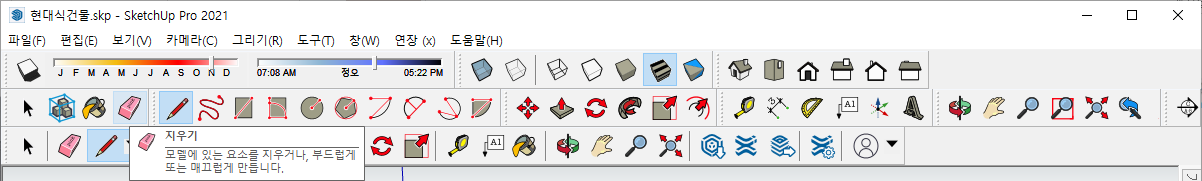

[지우기(Eraser)] 도구를 선택한다.









수직보조선과 수평보조선, 계단위의 불필요한 선들을 지워준다.









메뉴표시줄에서 [창] - [3D Warehouse]를 선택한다.









[3D Warehouse] 대화상자가 나타나는데, Components(구성요소)로 사용할 모델링을 인터넷에서 가져올 수 있다.









'All Categories' 옆의 검색란에 'door' 라고 입력하고 검색버튼을 누른다. 화면상에 'Front Door'에 마우스 포인터를 가져다 대면 하단에 다운로드 아이콘이 생성이 되는데 클릭한다.









[모델로 로드하시겠습니까?] 대화상자가 화면상에 활성화되면서 '이 항목을 SketchUp 모델로 직접 로드하시겠습니까?'  메시지가 나타난다. [예] 단추를 클릭한다.

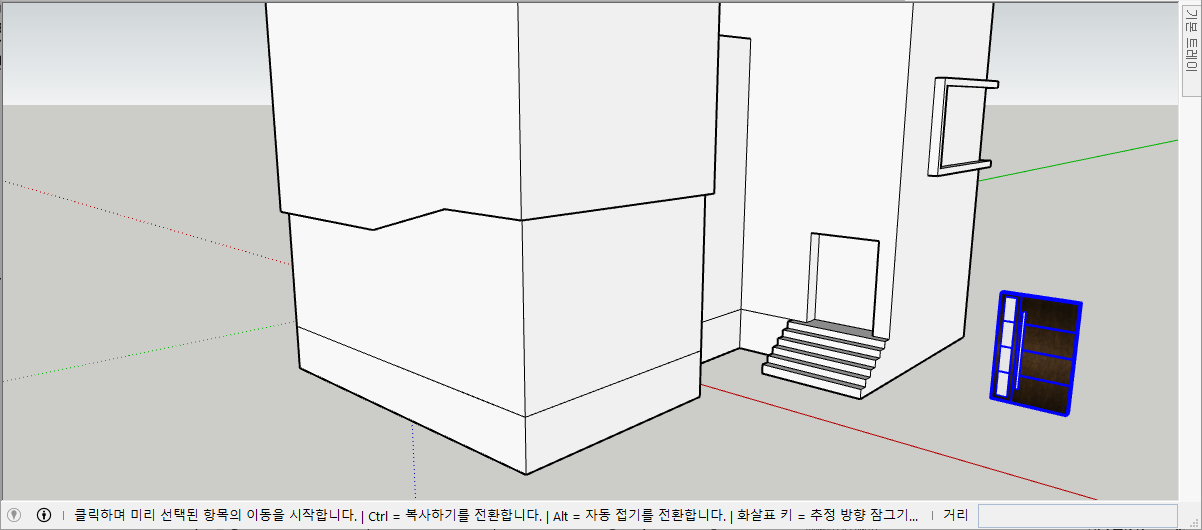

화면상에 선택한 모델링이 나타나는데 정확한 위치를 잡기 어려우므로 근처에 가져다 놓고 클릭한다.

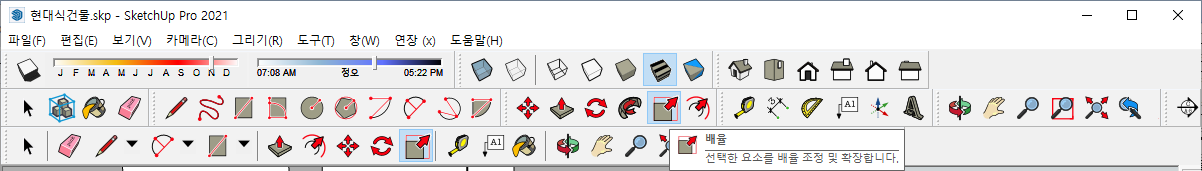

[배율(Scale)] 도구









[배율(Scale)]은 사용자가 선택한 객체를 일정한 배율에 따라 커거나 작아지는 도구이다. 현재기준은 1.0이며 1.0보다 크게 입력하게 되면 객체가 커지게 되고 1.0보다 작게 입력하게 되면 객체가 작아지게 된다.









[배율(Scale)] 도구를 선택한다. Components(구성요소)로 입력한 'Front Door'를 [줄자도구(Tape Measure Tool)] 도구를 이용하여 길이를 재보면 약 1321mm × 2134mm로 표시된다. 문이 들어가는 입구는 1500mm × 2000mm 이므로 가로로는 짧고, 세로로는 길다. 그러므로 배울을 조정하여 전체길이(세로)을 줄여준다. [배율(Scale)] 도구를 선택하고 'Front Door'을 선택하면 주변으로 여러 개의 녹색육면체의 '배율 조정 손잡이'가 나타난다.









'Front Door'의 가운데 상부에 앞/중간/뒤쪽으로 '배율 조정 손잡이'가 있는데 중간을 클릭하고 마우스 포인터를 밑으로 내려보자. 'Front Door'가 수직 방향으로 작어지는 것을 확인할 수 있다. 크기를 적당히 줄인후 다시 클릭을 해주면 크기가 줄어든 상태로 변경된다. [ESC]를 눌러서 명령을 종료한다.









[이동(Move)] 도구









[이동(Move)]은 사용자가 선택한 객체를 다른 곳으로 이동하거나 복사를 하기 위한 도구이다.

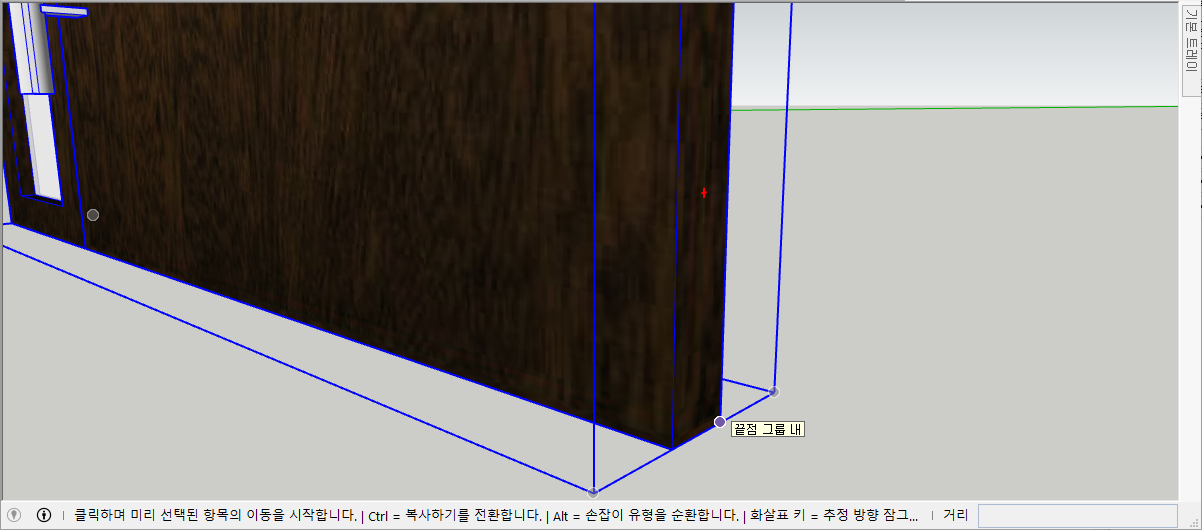

[이동(Move)] 도구를 선택한다. 'Front Door'의 아랫부분 오른쪽 끝점을 클릭한다.

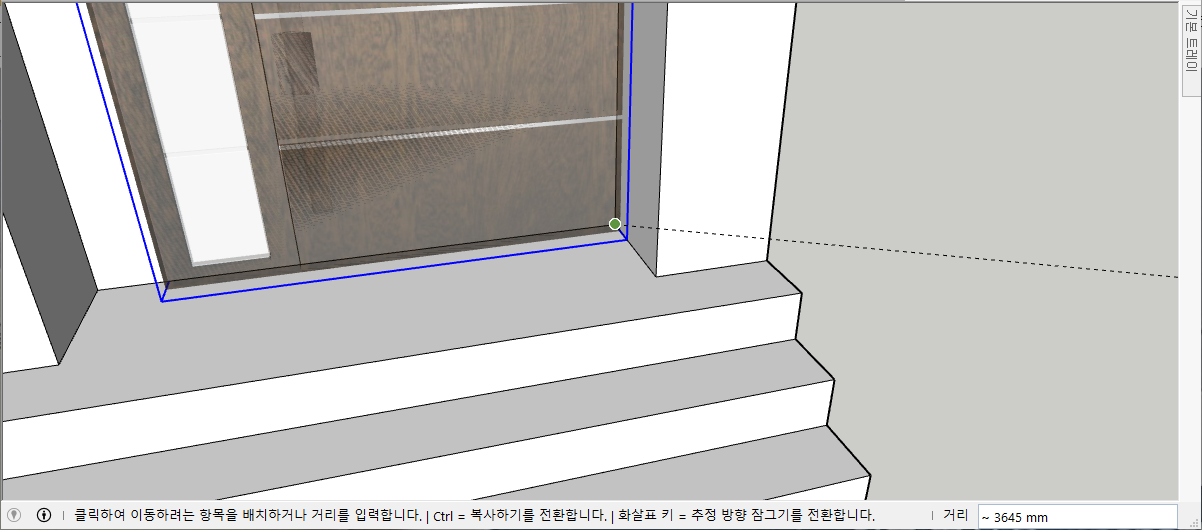

입구의 아랫부분 오른쪽 뒷부분에 클릭하여 'Front Door'를 이동시킨다.









[배율(Scale)] 도구를 선택한다.

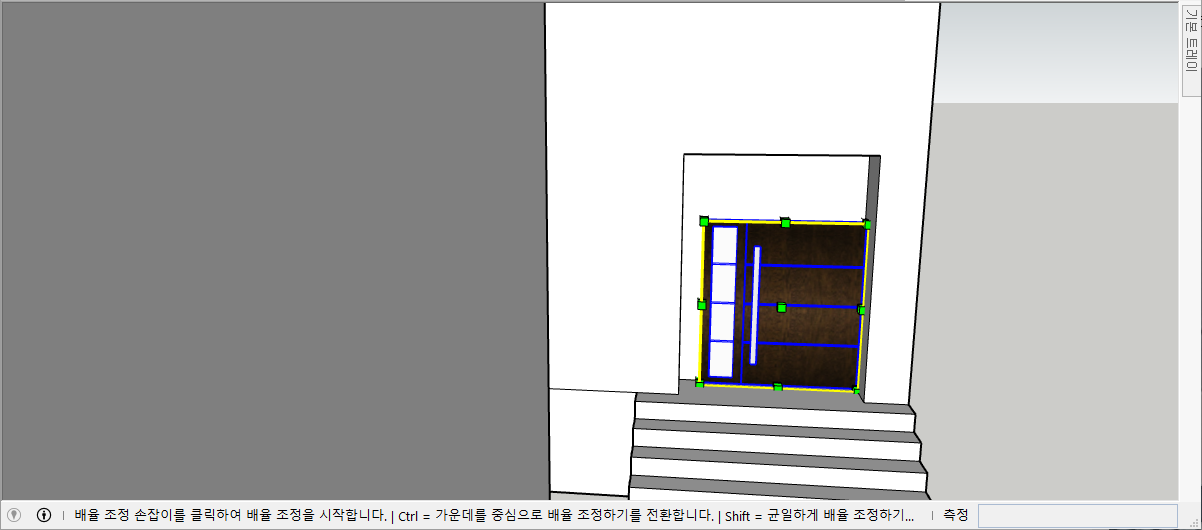

'Front Door'를 선택하여 '배율 조정 손잡이'가 나타난다.









세로기준 가운데와 가로부분 가운데의 배율 조정 손잡이를 클릭하여 위/옆의 벽의 면에 붙도록 늘려서 클릭해준다.









입구의 틀에 맞게 'Front Door'가 확대되어 붙어진 것을 확인할 수 있다.

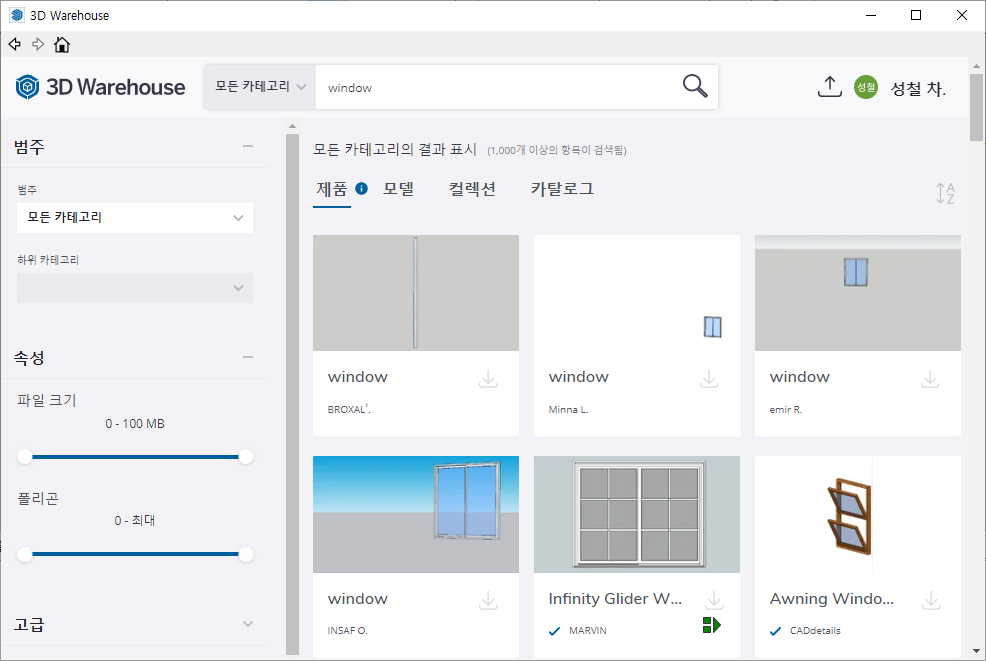

메뉴표시줄에서 [창] - [3D Warehouse]를 선택한다. [3D Warehouse] 대화상자가 나타나면 검색창에 'window'를 입력하고 검색한다.









대화상자의 목록창에서 중간으로 내려서 'Architect Series...'를 찾는다. 다운로드 버튼을 클릭한다.









[모델로 로드하시겠습니까?] 대화상자가 나타나면 [예] 단추를 클릭한다.

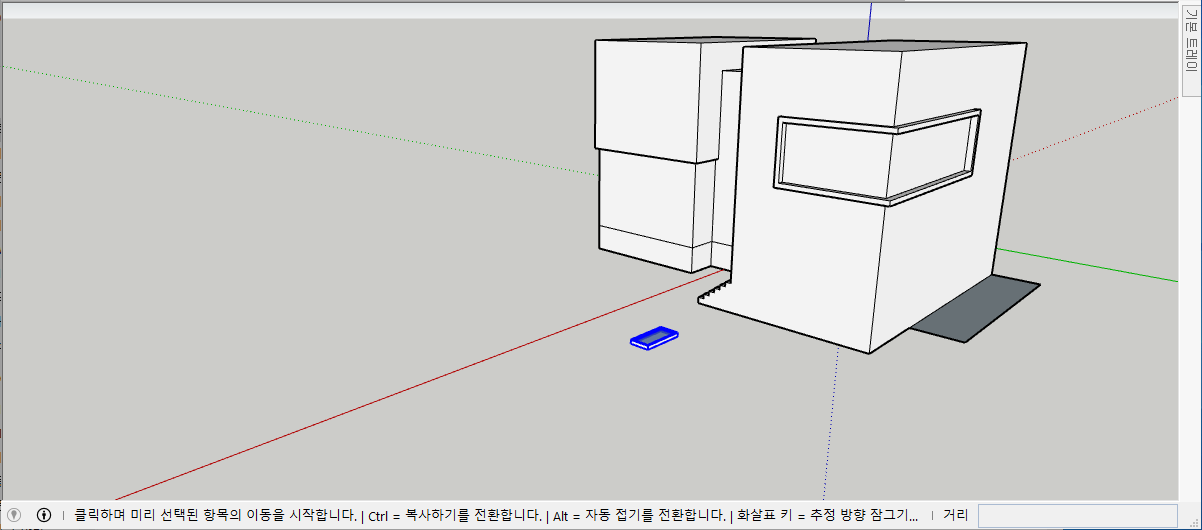

모델이 화면상에 나타나면 건물밖의 임의의 위치에 클릭시킨다.

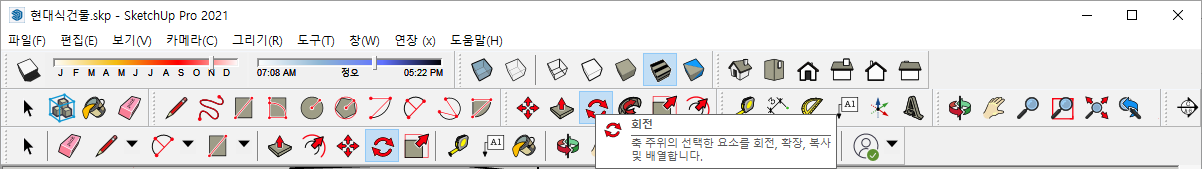

[회전] 도구







[회전] 도구는 사용자가 선택한 객체를 사용자가 원하는 방향으로 회전시키는 도구이다.









[회전] 도구를 선택한다.









화면상에 빨간색 각도기 모양 포인터가 나타난다. 각도기를 창문의 옆의 윗부분에 위치시킨다. 마우스 왼쪽 버튼을 클릭해 주고 마우스를 수직 방향(파란색)으로 이동시킨다.









수직방향(파란색)에서 클릭을 한 번 해주고 왼쪽 방향으로 이동시켜서 90도가 되는 수평방향(녹색) 이동시켜본다. 누워있던 창문이 수직으로 세워진다. 이때 클릭한다.









이번에는 창문의 윗쪽으로 마우스포인터를 이동시켜서 파란색 각도기(수평)를 나타내본다. 각도기가 나타나면 클릭하고 오른쪽방향(녹색)으로 이동시켜서 클릭한다.









창문을 90도 회전시켜서 빨간색 축선이 나타나면 클릭한다.









[이동] 도구를 선택한다.









창문의 오른쪽 하부 뒷부분을 확대시키고 상기화면을 참조하여 동하기 위한 시작점을 지정한다.

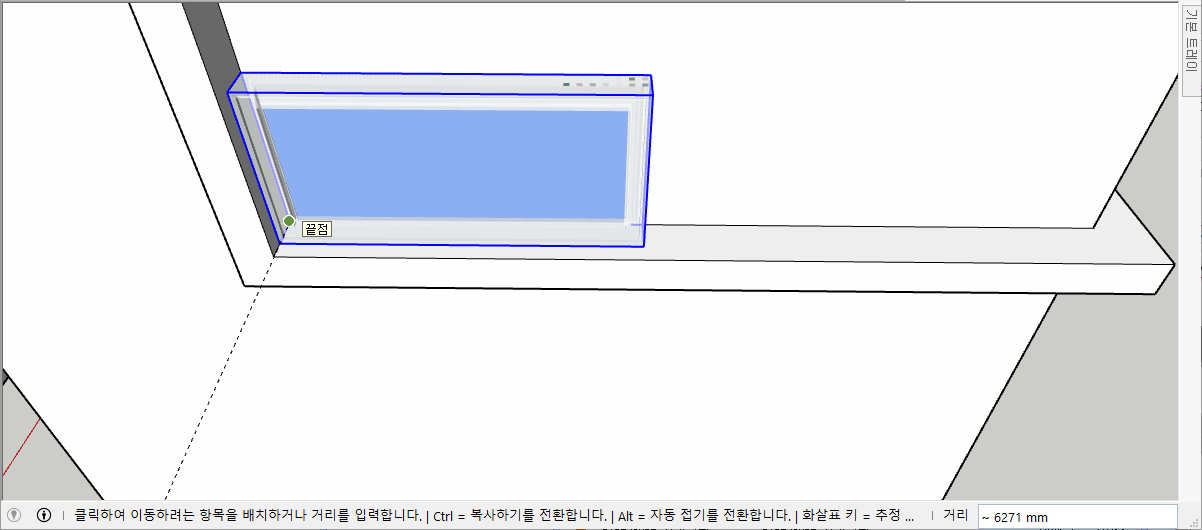

창이 들어가는 부분의 끝부분을 확대시키고 이동된 창문의 끝부분을 지정한다.









[배율] 도구를 선택한다.

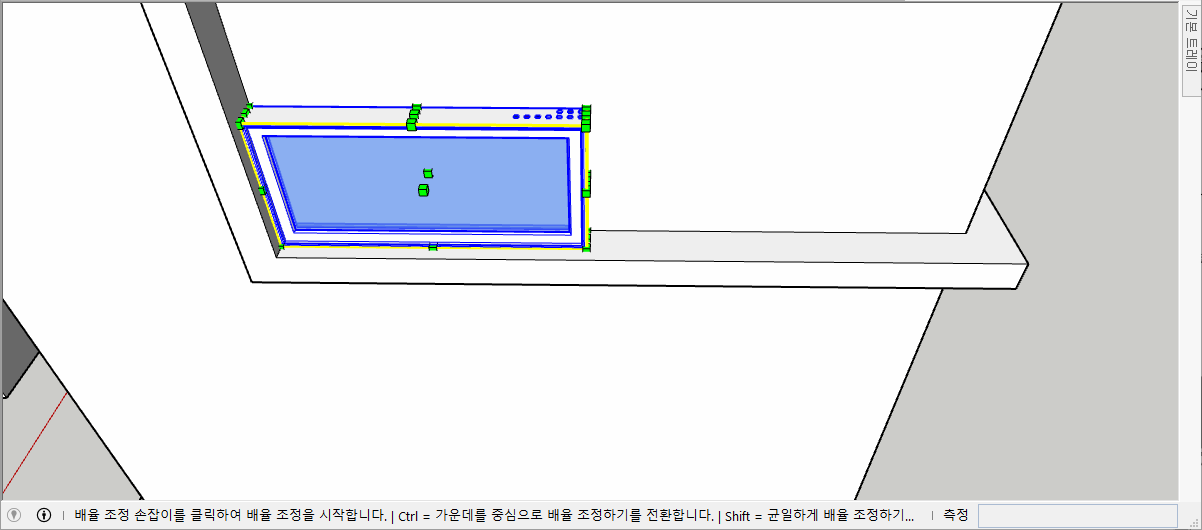

창을 선택하면 녹색의 배율조정손잡이들이 여러개 생성된다.

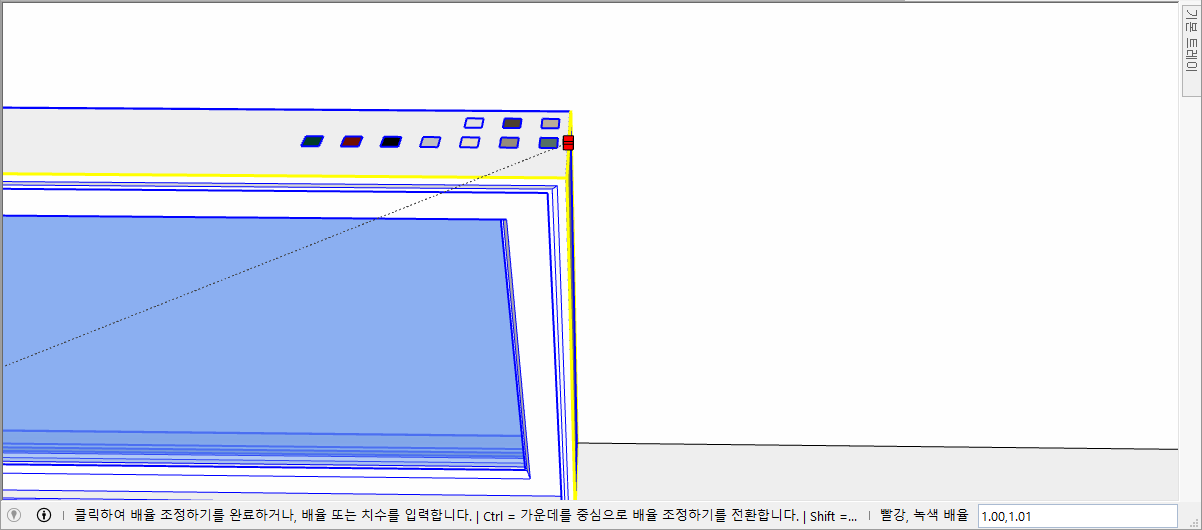

오른쪽 윗부분의 중간 배율조정손잡이를 선택한다.









오른쪽 윗부분의 모서리 끝부분에서 클릭한다.

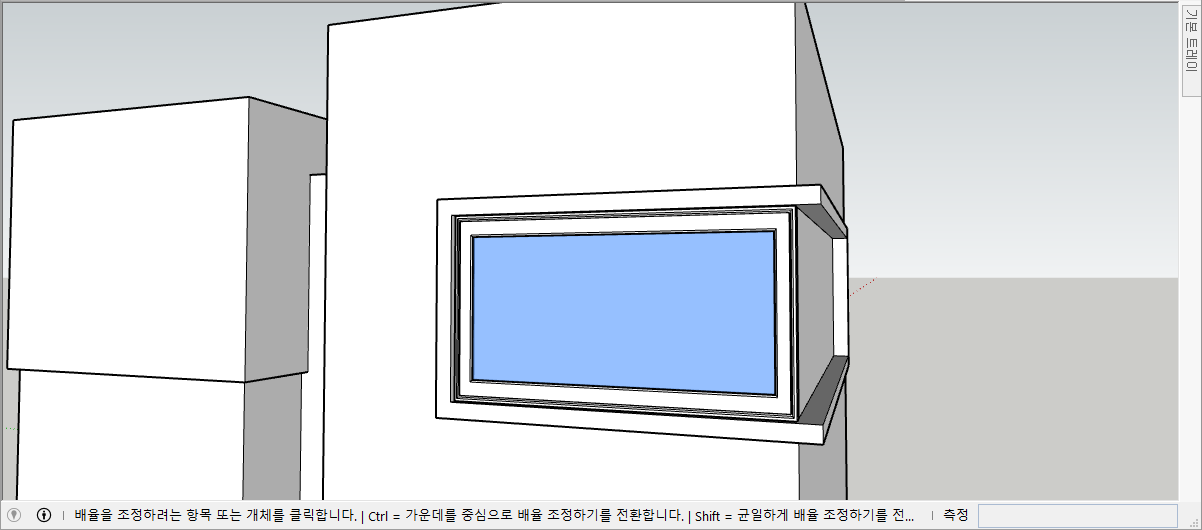

창문이 확대되어 있는 전체적인 이미지를 확인한다.









[이동] 도구를 선택한다.

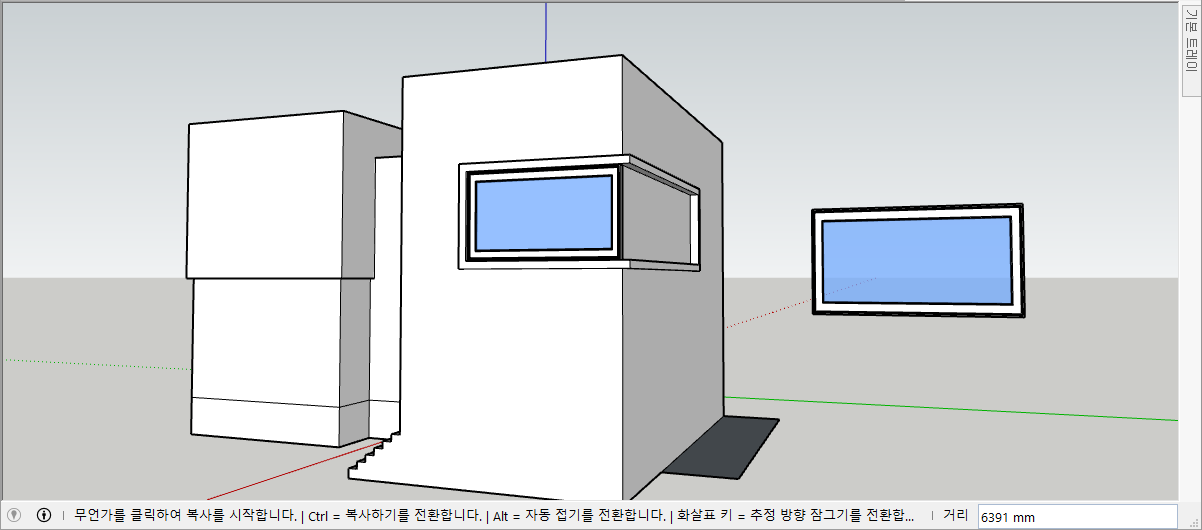

창문을 선택한 다음, [Ctrl]을 한 번 눌러주고, 창문을 오른쪽 바깥쪽으로 복사시켜 준다.









[회전] 도구를 선택한다.









복사된 창문을 회전시킨다.









[이동] 도구를 선택한다.









창문의 오른쪽 아랫부분의 끝점을 지정하여 창문이 들어갈 위치의 끝점에서 복사해 준다.









[배율] 도구를 선택한다.









창문의 윗쪽이나 아랫쪽의 가운데 배율조정손잡이를 이용하여 왼쪽에 있는 창문의 끝으로 확대시켜 준다.









[직사각형] 도구를 선택한다.









창문과 창문이 만나는 부분을 확대하고 창문과 창문의 교차점을 클릭하고 왼쪽 아랫부분으로 사각형을 형성한다. 수치입력창에 '127,127'을 입력하여 사각형을 형성시켜 준다.









[밀기/끌기] 도구를 선택한다.



























사각형의 면을 클릭하여 상부의 끝점에 클릭하여 육면체를 형성시켜 준다.
