스케치업 프로 : 콘크리트 주택 - 4. 정문 및 창호 구성 하기-2









Components(구성요소)란 하나의 독립적인 객체로서 사용자가 만든 것을 저장할 수도 있고, 또 언제든지 불러와서 사용이 가능하다. 인터넷의 게시판에 등록되어 있는 다른 사용자가 작성한 객체를 공유해서 사용할 수도 있으며 내가 만든 객체를 등록하여 사용할 수도 있다.













화면의 뷰를 건물의 정면이 보이도록 전환한다.









[줄자도구] 도구를 선택한다.









건물의 중간선을 선택하여 윗쪽 방향으로 이동시킨다. 수치입력창에 '760'을 입력하여 보조선을 그려준다.









보조선을 선택하여 윗쪽 방향으로 이동시킨다. 수치입력창에 '2000'을 입력하여 다른 보조선을 그려준다.









건물의 왼쪽 모서리선을 선택하여 오른쪽 방향으로 이동시킨다. 수치입력창에 '700'을 입력하여 보조선을 그려준다.









보조선을 선택하여 윗쪽 방향으로 이동시킨다. 수치입력창에 '1600'을 입력하여 다른 보조선을 그려준다.









[이동] 도구를 선택한다.









[Ctrl]을 한 번 눌러주고 오른쪽의 창문의 왼쪽 아랫부분 뒷쪽 포인터를 선택하여 왼쪽 건물의 왼쪽 아랫부분에 붙여 넣어준다.

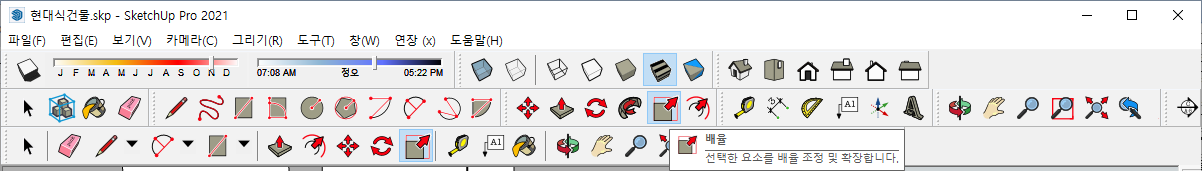

[배율] 도구를 선택한다.

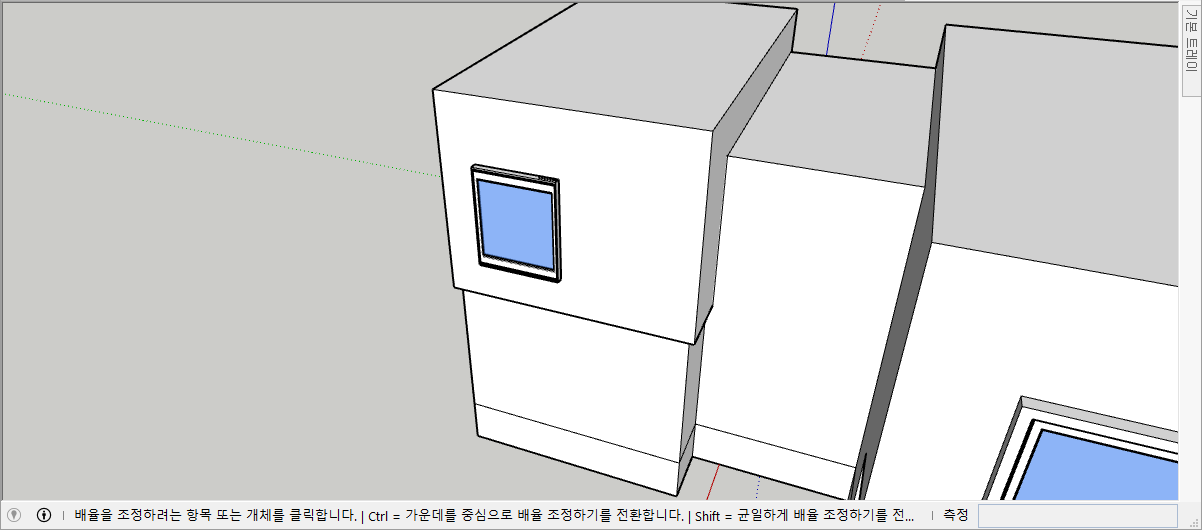

창문을 보조선의 크기에 맞게 조절하여 붙여준다.









[지우기] 도구를 선택한다.









보조선들을 지워준다.









[줄자도구] 도구를 선택한다.









건물의 중간부분의 앞면의 윗쪽 모서리선을 선택하여 아래로 이동시킨다. 수치입력창에 '1000'을 입력하여 보조선을 그려준다.









보조선을 선택하여 아래로 이동시킨다. 수치입력창에 '1000'을 입력하여 보조선을 그려준다.









보조선을 선택하여 아래로 이동시킨다. 수치입력창에 '2000'을 입력하여 보조선을 그려준다.









보조선을 선택하여 아래로 이동시킨다. 수치입력창에 '1000'을 입력하여 보조선을 그려준다.

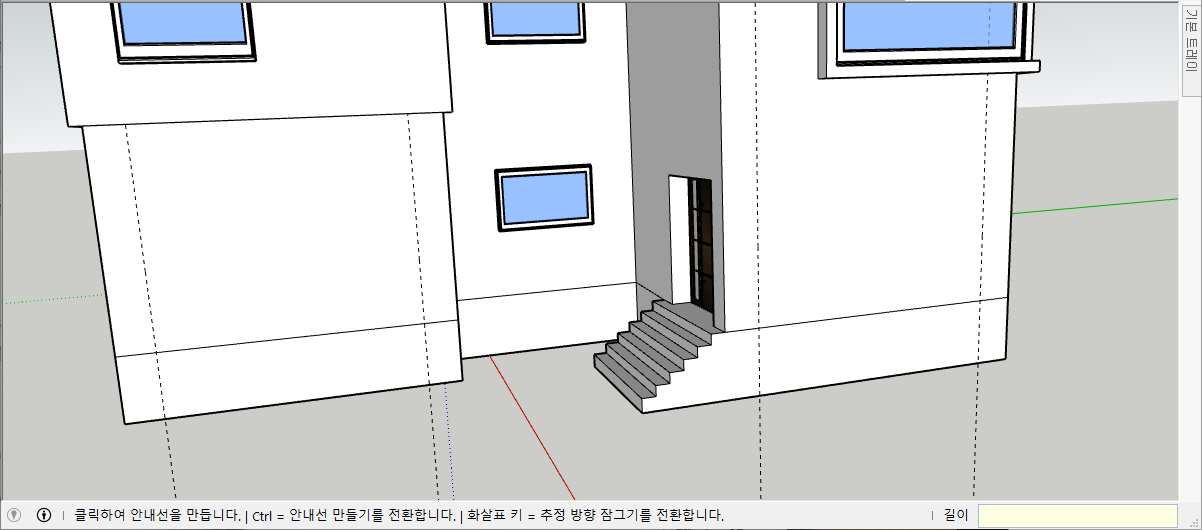

건물의 왼쪽 모서리선을 선택하여 오른쪽으로 이동시킨다. 수치입력창에 '765'를 입력하여 보조선을 그려준다.









건물의 오른쪽 모서리선을 선택하여 오른쪽으로 이동시킨다. 수치입력창에 '765'를 입력하여 보조선을 그려준다.









[이동] 도구를 선택한다.









건물의 왼쪽에 있는 창을 선택하고,  [CTRL]을 한 번 눌러주고 보조선의 교차점에 클릭하여 복사해준다.









[배율] 도구를 선택한다.









창문의 크기를 보조선의 크기에 맞게 줄여준다.









[이동] 도구를 선택한다.









위에 그려준 창문을 아래쪽의 보조선에 복사해 준다.









[지우기] 도구를 선택한다.









보조선들을 지워준다.









건물의 오른쪽 면이 보이도록 화면 뷰를 전환해 준다.









[줄자도구] 도구를 선택한다.









건물의 오른쪽 모서리선을 선택하고 마우스 포인터를 왼쪽으로 이동시킨다. 수치입력창에 '500'을 입력하여 보조선을 만들어준다.









보조선을 선택하고 마우스 포인터를 왼쪽으로 이동시킨다. 수치입력창에 '1200'을 입력하여 보조선을 만들어준다.









건물의 윗쪽 모서리선을 선택하고 마우스 포인터를 아랫쪽으로 이동시킨다. 수치입력창에 '1000'을 입력하여 보조선을 만들어준다.









건물의 아랫쪽 모서리선을 선택하고 마우스 포인터를 윗쪽으로 이동시킨다. 수치입력창에 '2000'을 입력하여 보조선을 만들어준다.









메뉴표시줄에서 [창] - [3D Warehouse]를 선택한다. [3D Warehouse] 대화상자가 나타나면 검색창에 'window'를 입력하고 검색한다.









대화상자의 목록창에서 중간으로 내려서 'ConDoc 4_Dyna...'를 찾는다. 다운로드 버튼을 클릭한다.









[모델로 로드하시겠습니까?] 대화상자가 나타나면 [예] 단추를 클릭한다.









모델이 화면상에 나타나면 건물밖의 임의의 위치에 클릭시킨다.









[이동] 도구를 선택한다.









창문을 보조선의 교차점에 위치시킨다.









[배율] 도구를 선택한다.









창문을 보조선의 사각형의 크기에 맞게 조절해서 크기를 맞춰준다.









[지우기] 도구를 선택한다.









보조선들을 지워준다.









[궤도] 도구를 선택한다.









화면 뷰를 건물의 뒷편으로 전환시켜준다.









[줄자도구] 도구를 선택한다.









건물의 왼쪽편 모서리선을 선택하고 오른쪽으로 이동시킨다. 수치입력창에 '2300'을 입력하여 보조선을 그려준다.









[줄자도구] 도구를 선택가 선택되어 있는 상태에서, 보조선을 선택하고 양쪽으로 각각 '800'의 보조선을 그려준다.









[줄자도구] 도구를 선택가 선택되어 있는 상태에서, 건물의 윗쪽 모서리선을 선택하로 아래쪽으로 이동시킨다. 수치입력창에 '1000'을 입력하여 보조선을 그려준다.









[줄자도구] 도구를 선택가 선택되어 있는 상태에서, 건물의 하부 중간선을 선택하로 윗쪽으로 이동시킨다. 수치입력창에 '2000'을 입력하여 보조선을 그려준다.









[줄자도구] 도구를 선택가 선택되어 있는 상태에서, 위/아래 보조선을 선택하고 위/아래쪽으로 각각 '1600'의 보조선을 그려준다.









[궤도] 도구를 선택한다.









화면뷰를 건물의 정면으로 전환시켜준다.









[이동] 도구를 선택한다.









건물의 중간에 설치된 창문을 선택해 주고, [Ctrl]을 한번 눌러준다. 건물의 윗쪽으로 창문을 복사시켜 준다.









[궤도] 도구를 선택한다.









화면뷰를 건물의 뒷면으로 전환시켜 준다.









[회전] 도구를 선택한다.









창문을 확대시킨다. 창문의 앞면과 뒷면이 다르기 때문에 창문을 180도 회전시켜준다.









[이동] 도구를 선택한다.









창문의 윗쪽/뒷쪽 모서리를 선택하여 보조선의 교차점에 붙여준다.









[배율] 도구를 선택한다.









창문의 크기를 조절하여 보조선 안에 들어갈 수 있도록 배율 조정한다.









[이동] 도구를 선택한다.









창문의 아래쪽의 보조선사이로 복사해 준다.









[지우기] 도구를 선택한다.









보조선들을 지워준다.









[줄자도구] 도구를 선택한다.









건물 뒷면의 오른쪽 부분의 튀어나온 부분에서 왼쪽모서리선을 선택하여 오른쪽으로 이동한다. 수치입력창에 '500'을 입력하여 보조선을 그려준다.









[줄자도구] 도구를 선택가 선택되어 있는 상태에서, 건물의 윗쪽모서리선과 아랫쪽모서리선을 선택하여 각각 '1000', '500'을 입력하여 보조선을 그려준다.









[궤도] 도구를 선택한다.









화면뷰를 건물의 우측면으로 전환시켜 준다.









[이동] 도구를 선택한다.

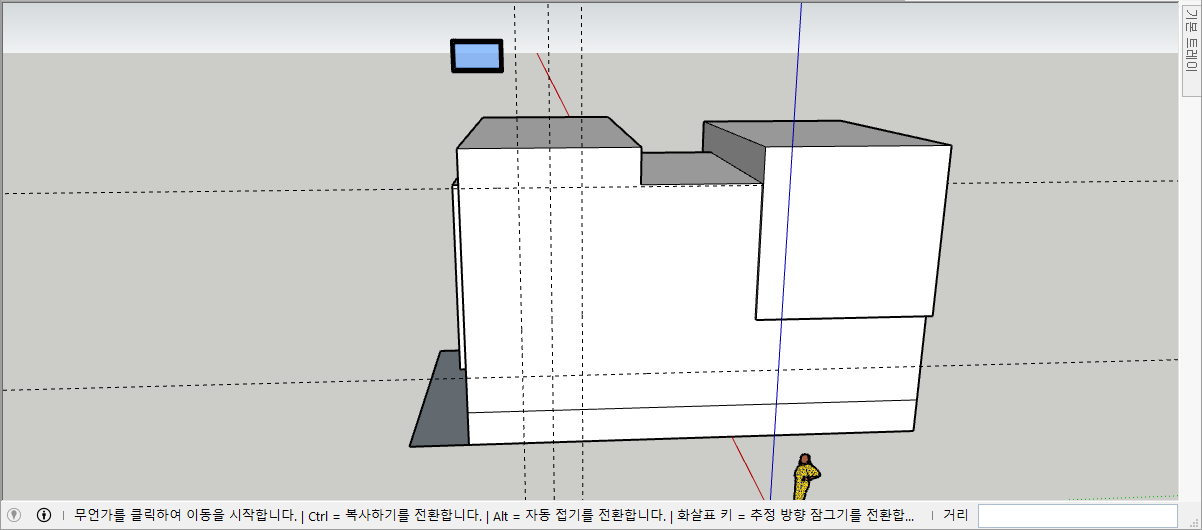

건물 우측의 창문을 선택하여, 건물의 뒷편으로 복사시켜 준다.









[회전] 도구를 선택한다.









창문을 반시계방향으로 90도 회전 시켜 준다.









[이동] 도구를 선택한다.









창문의 아랫쪽 뒷편 핸들을 이용하여 보조선에 붙여준다.









[배율] 도구를 선택한다.









창문의 상부 배율조정핸들을 이용하여 아랫쪽으로 이동시켜 창문의 크기를 줄여준다.









[지우기] 도구를 선택한다.









보조선을 지워준다.









[궤도] 도구를 선택한다.









화면뷰를 건물의 정면이 보이도록 전환해 준다.









[줄자도구] 도구를 선택한다.









건물의 왼쪽부분과 오른쪽부분에서 왼쪽모서리선과 오른쪽모서리선을 선택하여 각각 '500'으로 보조선을 그려준다.









[줄자도구] 도구를 선택되어 있는 상태에서, 바깥쪽으로 각각 '150'으로 보조선을 그려준다.









[줄자도구] 도구를 선택되어 있는 상태에서, 건물하부의 선을 기준으로 윗쪽으로 '2070' 거리의 보조선을 그려준다.









[줄자도구] 도구를 선택되어 있는 상태에서, 건물상부의 보조선을 기준으로 윗쪽으로 각각 '150'으로 보조선을 그려준다.









[선] 도구를 선택한다.









보조선을 기준으로 상기화면과 같이 선을 그려준다.









[밀기/끌기] 도구를 선택한다.









선의 안쪽 면을 클릭하여 앞쪽으로 끌어내어 수치입력창에 '150'을 입력하여 돌출시킨다.









[밀기/끌기] 도구가 선택되어 있는 상태에서, 정면의 아랫면을 클릭하여 앞쪽으로 끌어내준다.









[지우기] 도구를 선택한다.









보조선들을 지워준다.









메뉴표시줄에서 [창] - [3D Warehouse]를 선택한다.









모든 카테고리에서 'window'를 입력하고 검색 버튼을 클릭한다. 화면의 아래로 스크롤 하여 'Architect Series C...'을 선택하고 다운로드 버튼을 클릭한다.









[모델로 로드하시겠습니까?] 대화상자가 화면상에 활성화되면서 '이 항목을 SketchUp 모델로 직접 로드하시겠습니까?'  메시지가 나타난다. [예] 단추를 클릭한다.









창문을 화면의 임의의 장소에 배치시켜 준다.









[회전] 도구를 선택한다.









창문을 반시계방향으로 90도 회전시켜 준다.









건물에 창문을 배치하고 마무리 한다.
