오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 40. 모델링 따라하기 - 15









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 정면도(XY Plan)를 선택한다.

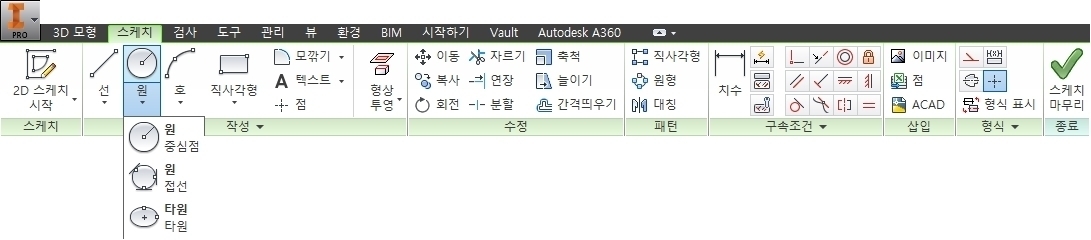

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 기준으로 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

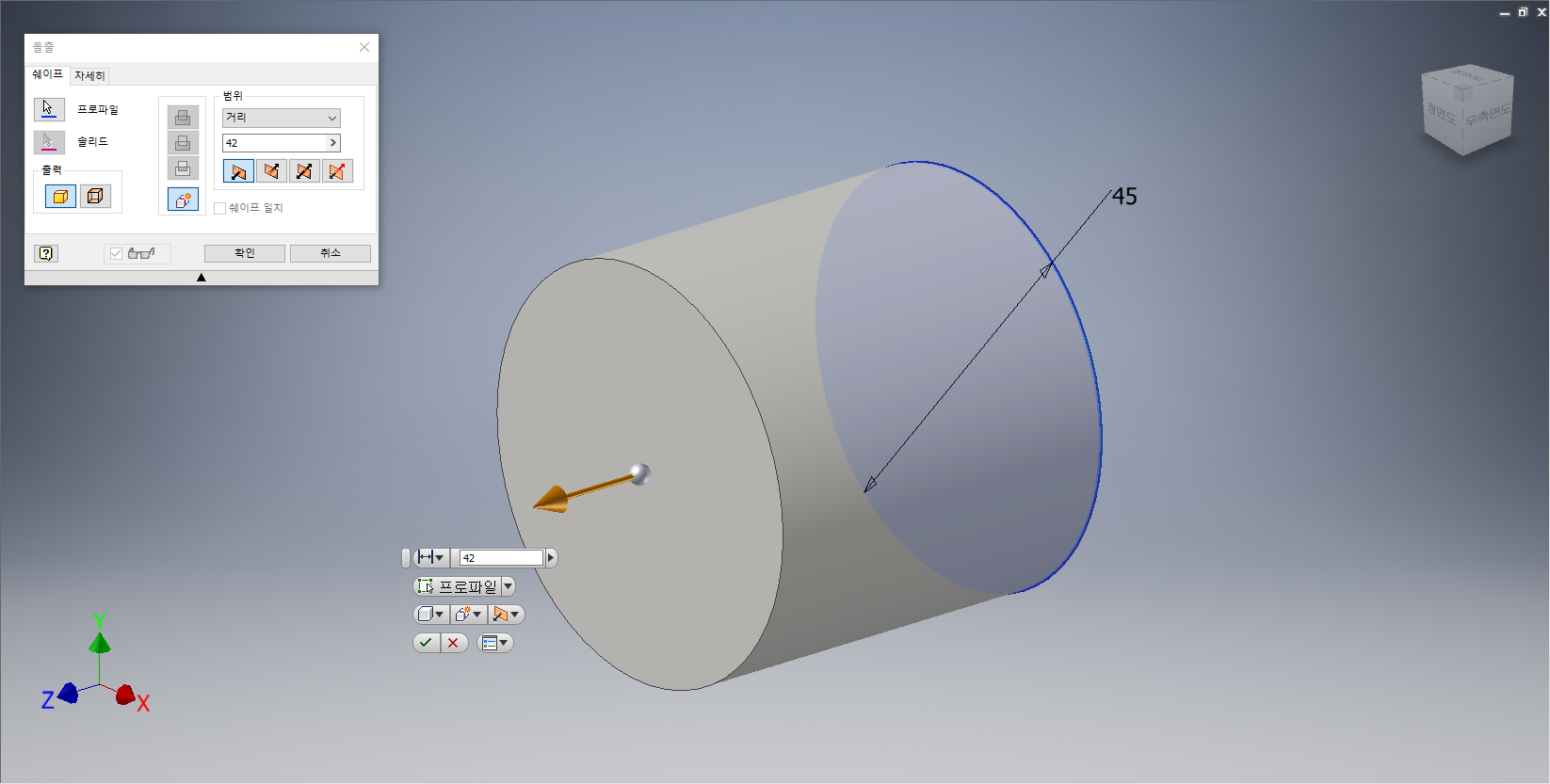

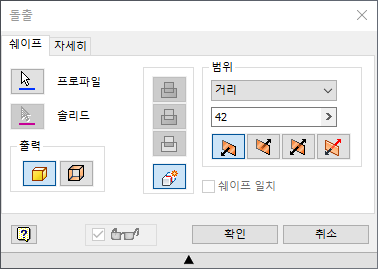

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '42mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [평면에서 간격띄우기]을 선택한다.









원통의 정면을 클릭하여 29mm 간격띄우기를 하여 작업평면을 만들어 준다.









[작업평면1]의 모서리점을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 기준으로 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.







원의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

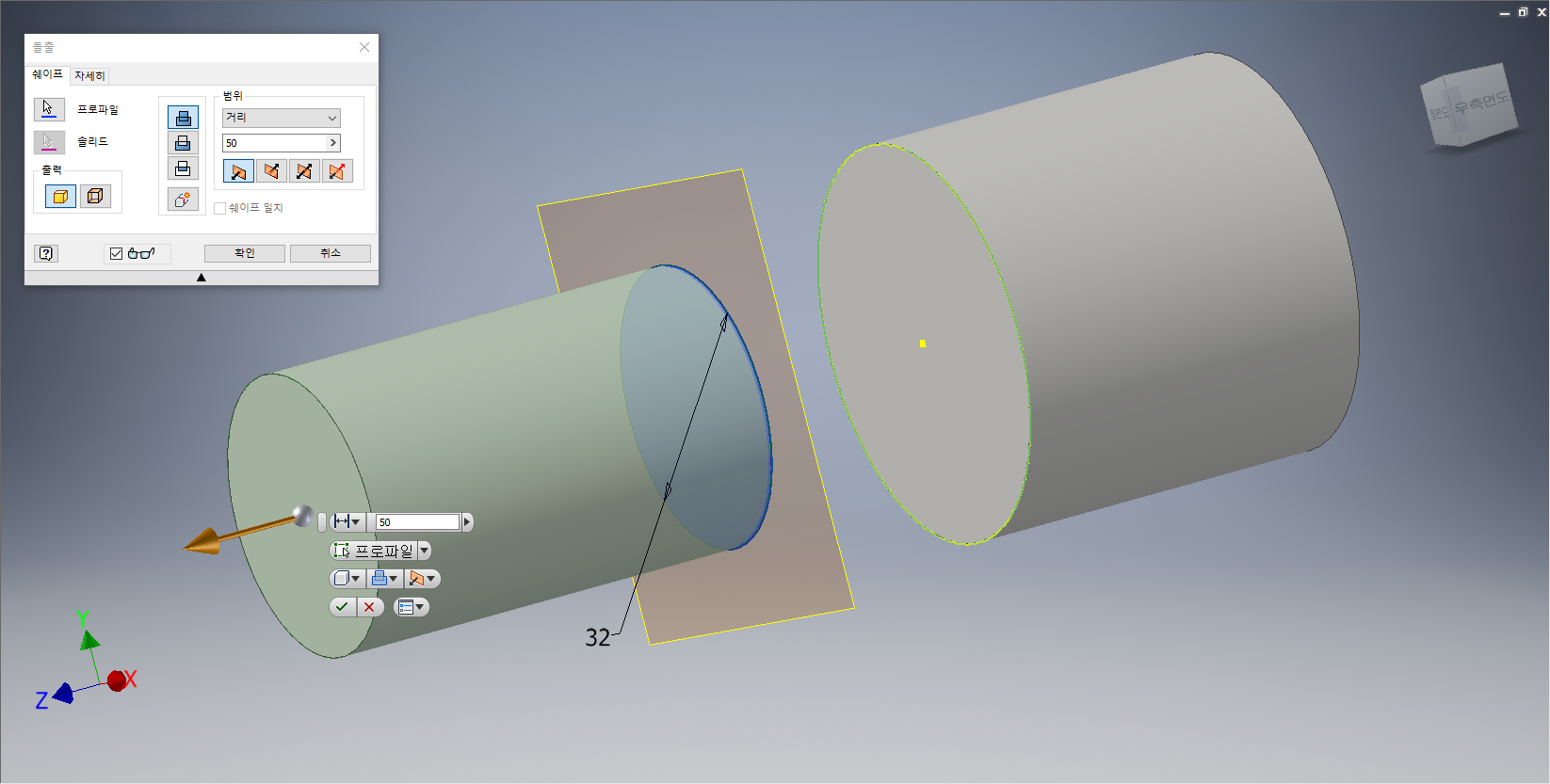

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '50mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작성] 패널 - [로프트] 도구를 선택한다.









[로프트] 대화상자가 나타나면 상기화면과 같이 원통들을 선택한다. 작업화면에 로프트 형태가 나타나면 [확인] 단추를 클릭한다.









평면도(XZ Plan)를 클릭하여, [스케치 작성]을 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

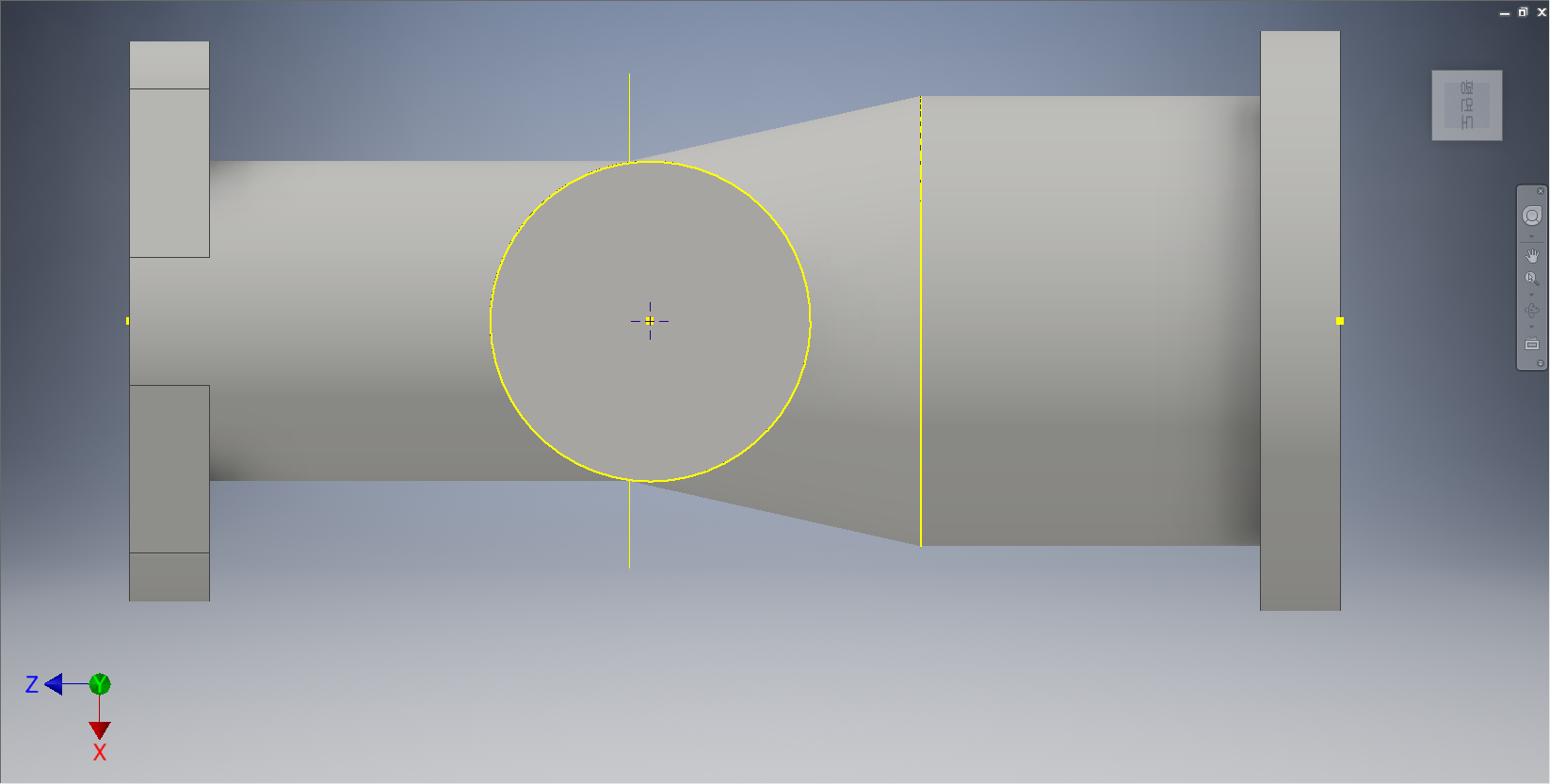

절단된 면에 중심점 원을 그려준다.









중심점 원에 각각 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', '비대칭', 거리값 '40mm', '50mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 배면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.

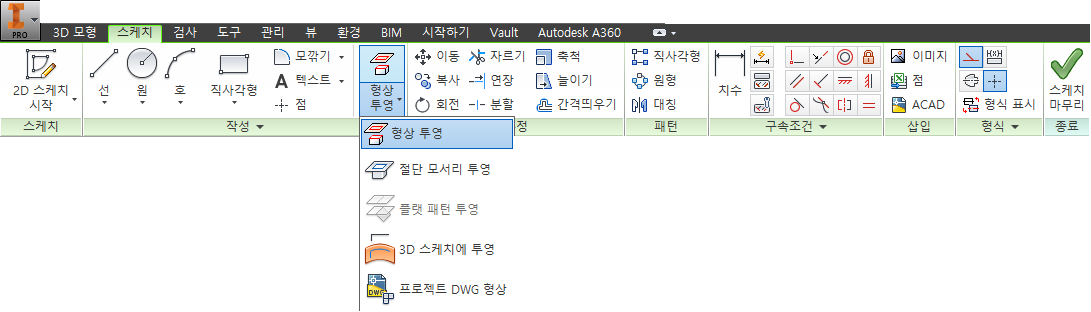

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원의 면을 클릭하여 형상투영해준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 원을 기준으로 바깥쪽으로 6.5mm 거리의 간격 띄우기를 한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '8mm', '방향2'를 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 배면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 임의의 지점에 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '거리 : 5,mm', '지름 : 4mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 구멍을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 6개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









도형의 배면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원의 면을 클릭하여 형상투영해준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

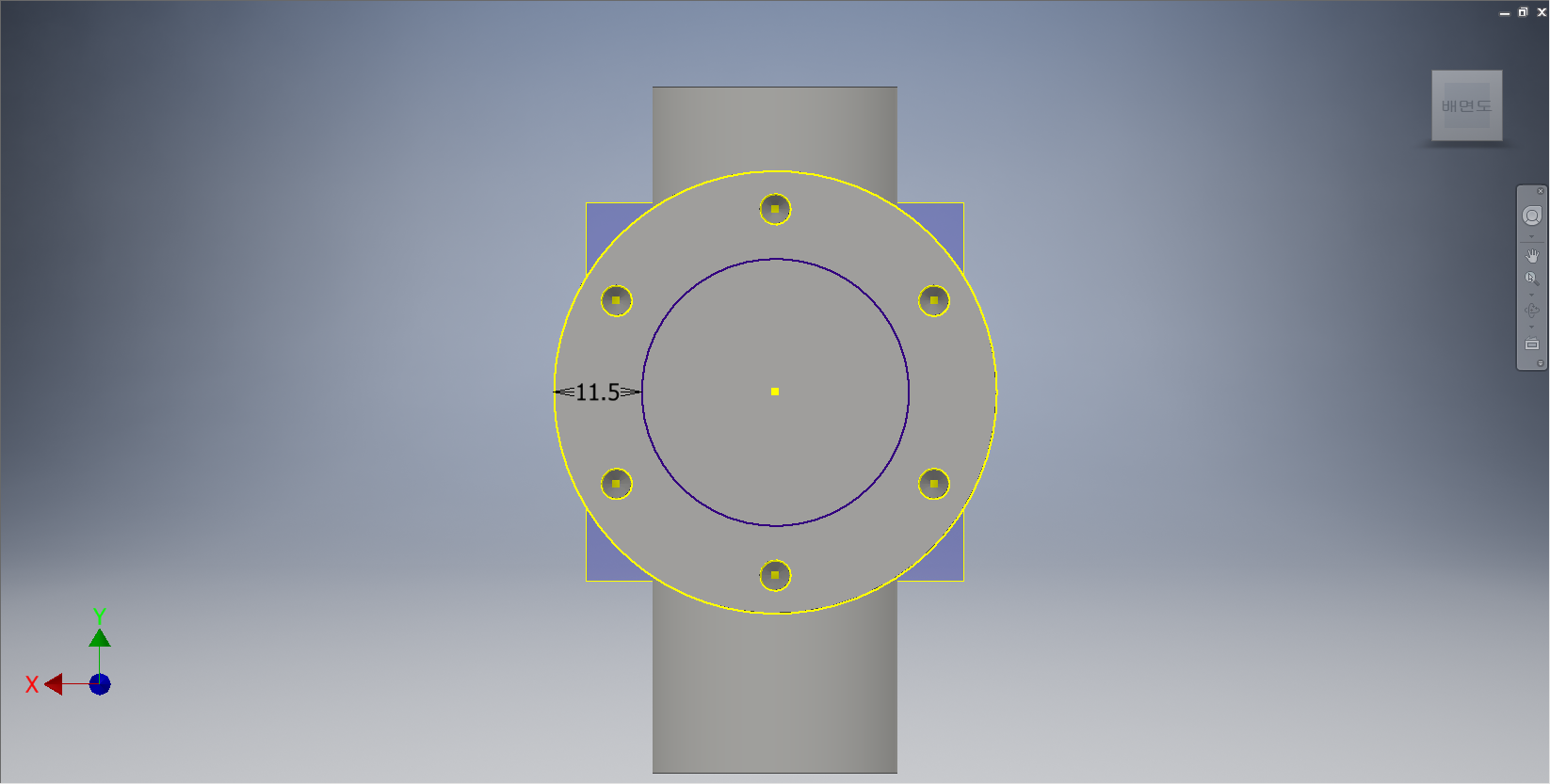

형상투영된 원을 기준으로 안쪽으로 11.5mm 거리의 간격 띄우기를 한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '32mm', '방향2'를 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 안쪽의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

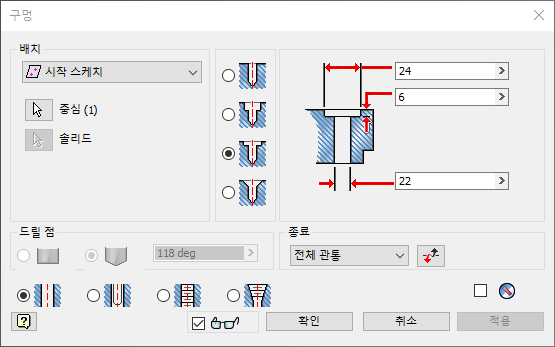

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '접촉 공간'를 지정한다. '접촉 공간 지름 : 24mm', '접촉 공간 깊이 : 6mm', '지름 : 22mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 정면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원통의 좌우로 중심점 원을 그려준다.









중심점의 원 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









스케치원을 먼저 선택하고 형상투영된 원을 선택하여 두 원 사이에 상하부에 접선인 상태로 대각선을 그려준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.









스케치 원과 대각선의 연결상태를 접선 형태로 변경해 준다.

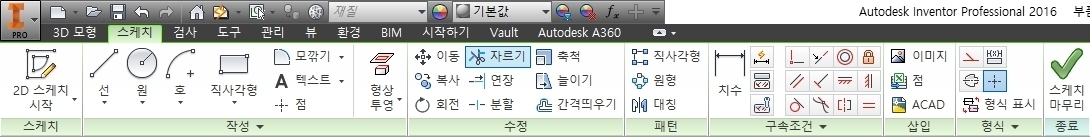

[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









대각선을 기준으로 안쪽의 원호를 각각 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '8mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









정면의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 정면을 클릭하여 형상투영해준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 원점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '구멍깊이 : 8mm', '지름 : 5mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

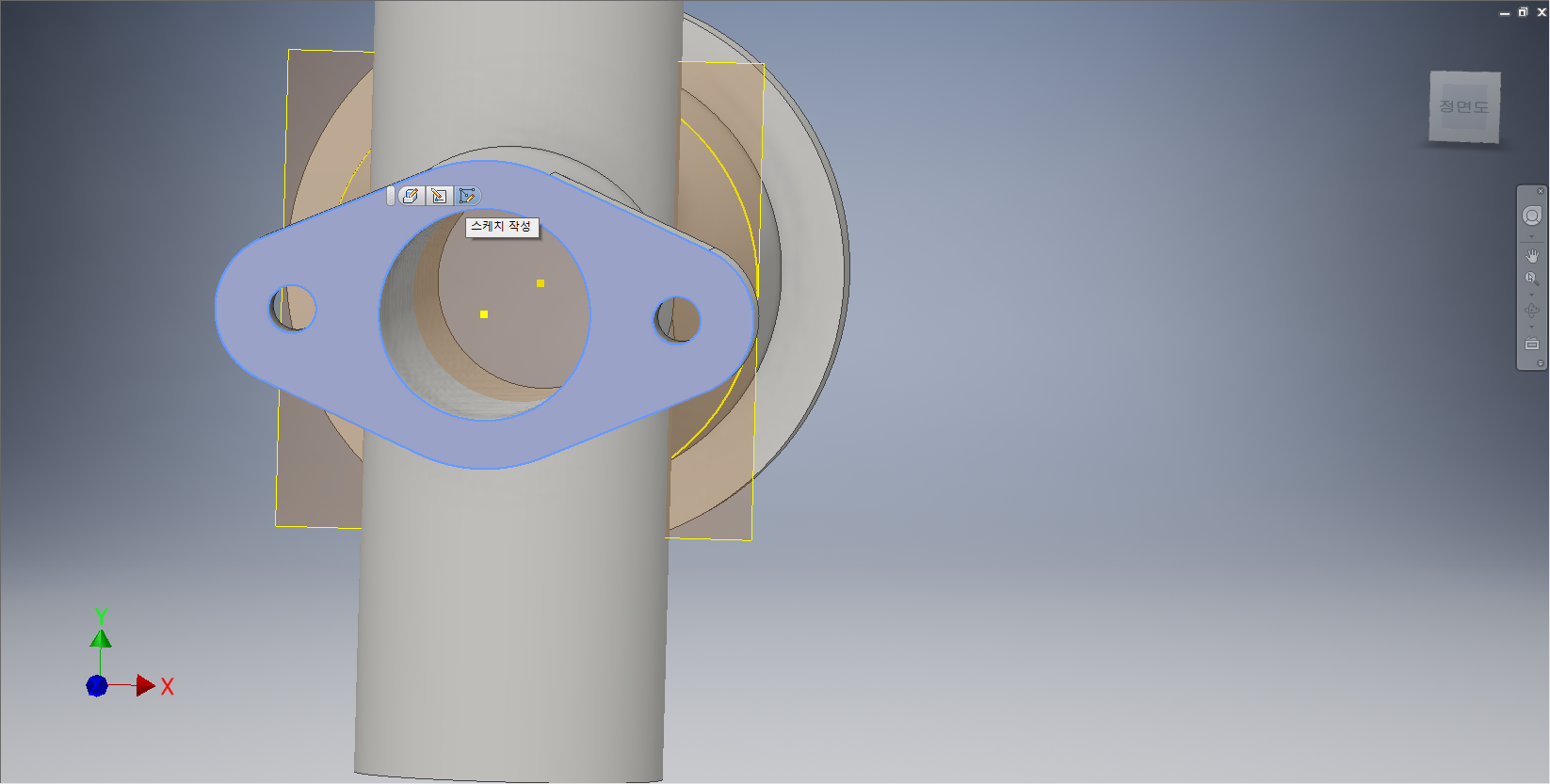

도형의 정면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









안쪽의 원을 클릭하여 안쪽으로 5mm만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택한 후, '접합', 거리값 '50mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 아랫면을 클릭하여 도구모음 중 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 아랫면의 원을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원통의 좌우로 중심점 원을 그려준다.

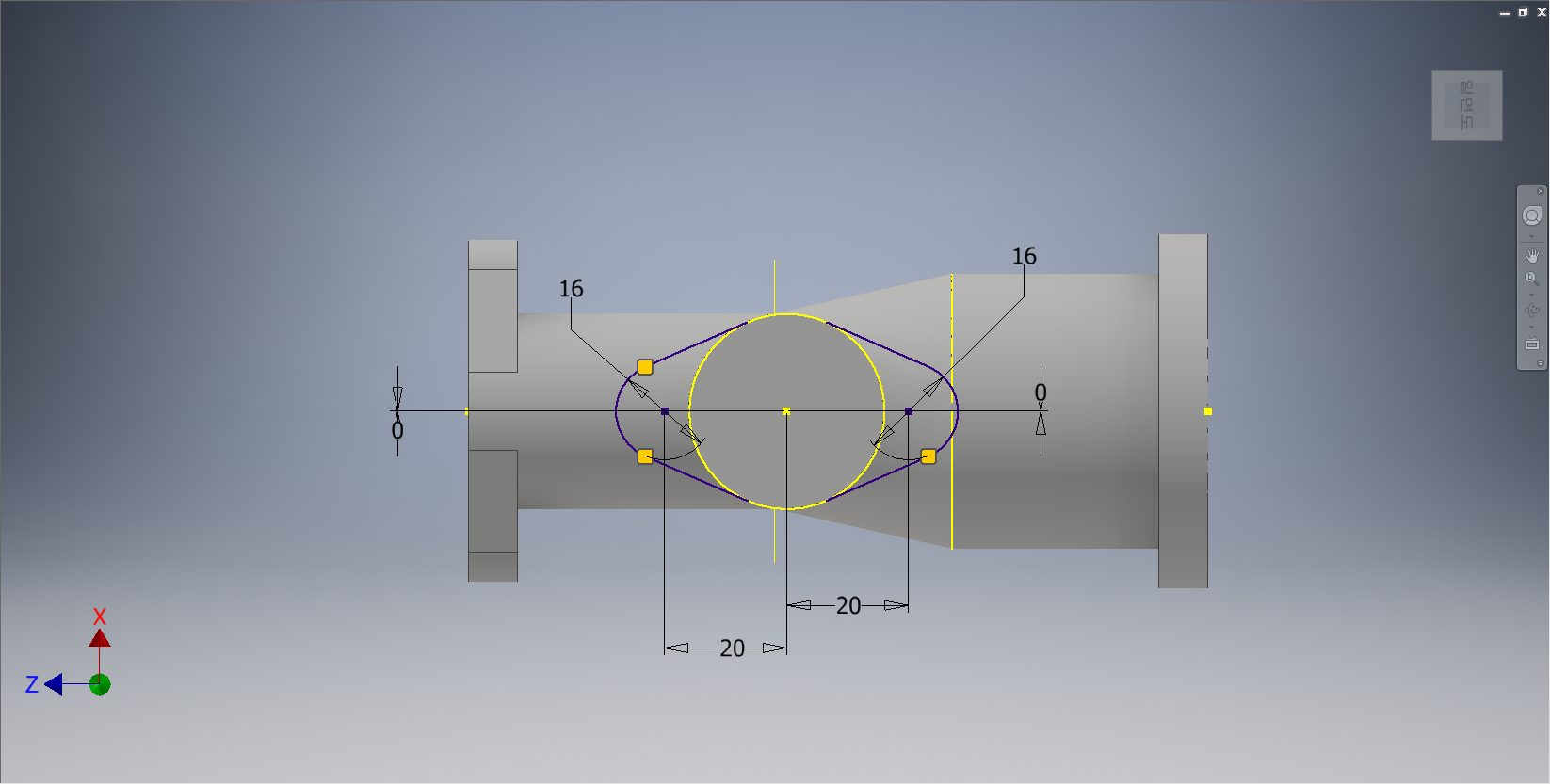

중심점의 원 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









스케치원을 먼저 선택하고 형상투영된 원을 선택하여 두 원 사이에 상하부에 접선인 상태로 대각선을 그려준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.









스케치 원과 대각선의 연결상태를 접선 형태로 변경해 준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









대각선을 기준으로 안쪽의 원호를 각각 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '8mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 아랫면의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 아랫면을 클릭하여 형상투영해준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 원점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '구멍깊이 : 8mm', '지름 : 5mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 아랫면을 클릭하여 도구모음 중 [스케치 작성]을 선택한다.









도형의 아랫면을 클릭하여 형상투영해준다.









중간의 중심점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '구멍의 깊이 : 30mm', '지름 : 22mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭하여 도구모음 중 [스케치 작성]을 선택한다.









도형의 윗면 원을 클릭하여 형상투영해준다.









중심점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '구멍의 깊이 : 19mm', '지름 : 22mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









안쪽의 원을 형상투영시켜 준다.









형상투영된 원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 12mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리 점을 클릭하고 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴 중에서 [가시성]을 선택해서 작업평면을 없애준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
