오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 37. 모델링 따라하기 - 10









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









좌표계의 원점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 가로변과 세로변에 치수를 부가한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인한 후, 거리값 '8mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '8'으로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.

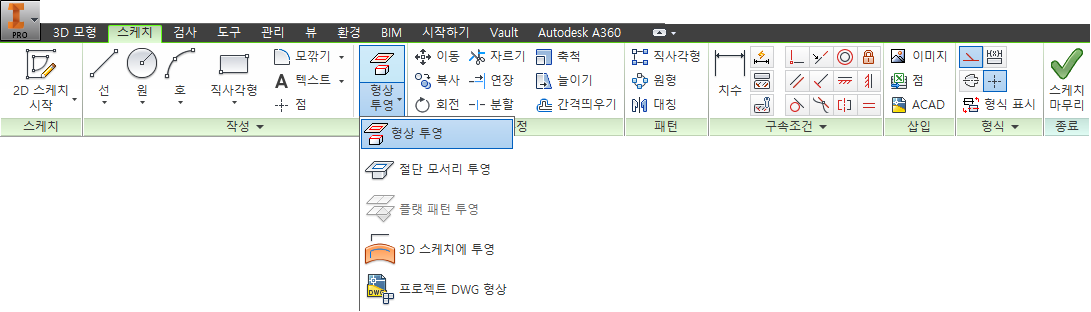

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 윗면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.











네개의 원호의 중심점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정한다. 구멍의 크기를 '8', 구멍의 깊이를 '8'로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









육면체의 우측면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









도형의 오른쪽에 중심점 원을 두 개 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 주변에 치수를 부가해 준다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









사각형의 면을 클릭하여 형상투영시켜 준다.

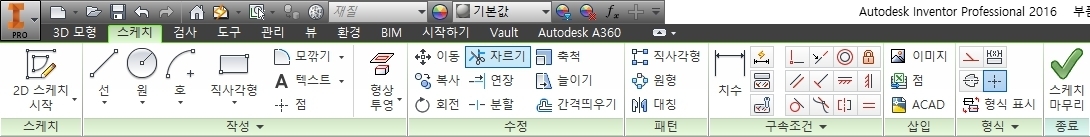

[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









원의 하부를 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

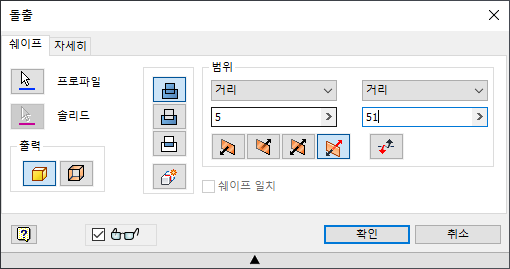

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '비대칭', 거리값 '5mm', '51mm'  로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









반원의 면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









반원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '드릴'를 지정하고, '지름 : 28mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 우측면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









도형의 왼쪽 상부에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원의 주변에 치수를 부가한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 클릭하고, '방향2', 거리값 '46mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 우측면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상부의 원통과 사각면 오른쪽 아래의 반원을 클릭하여 형상투영시켜 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 사분점(180)을 기준으로 수직선을 그려주고, 원의 왼쪽의 임의의 점에서 클릭하여 아래의 반원의 접선으로 연결시켜 준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.









원과 대각선을 클릭하여 접선형태로 변경해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









형상투영된 원과 반원에 상기화면과 같이 원을 각각 그려준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









수직선과 교차된 형상투영선을 기준으로 수평으로 직선을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









직선들을 기준으로 왼쪽 위의 원의 윗부분을 잘라내고, 반원의 아랫부분을 잘라낸다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택한 후, '방향2', 거리값 '7mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.

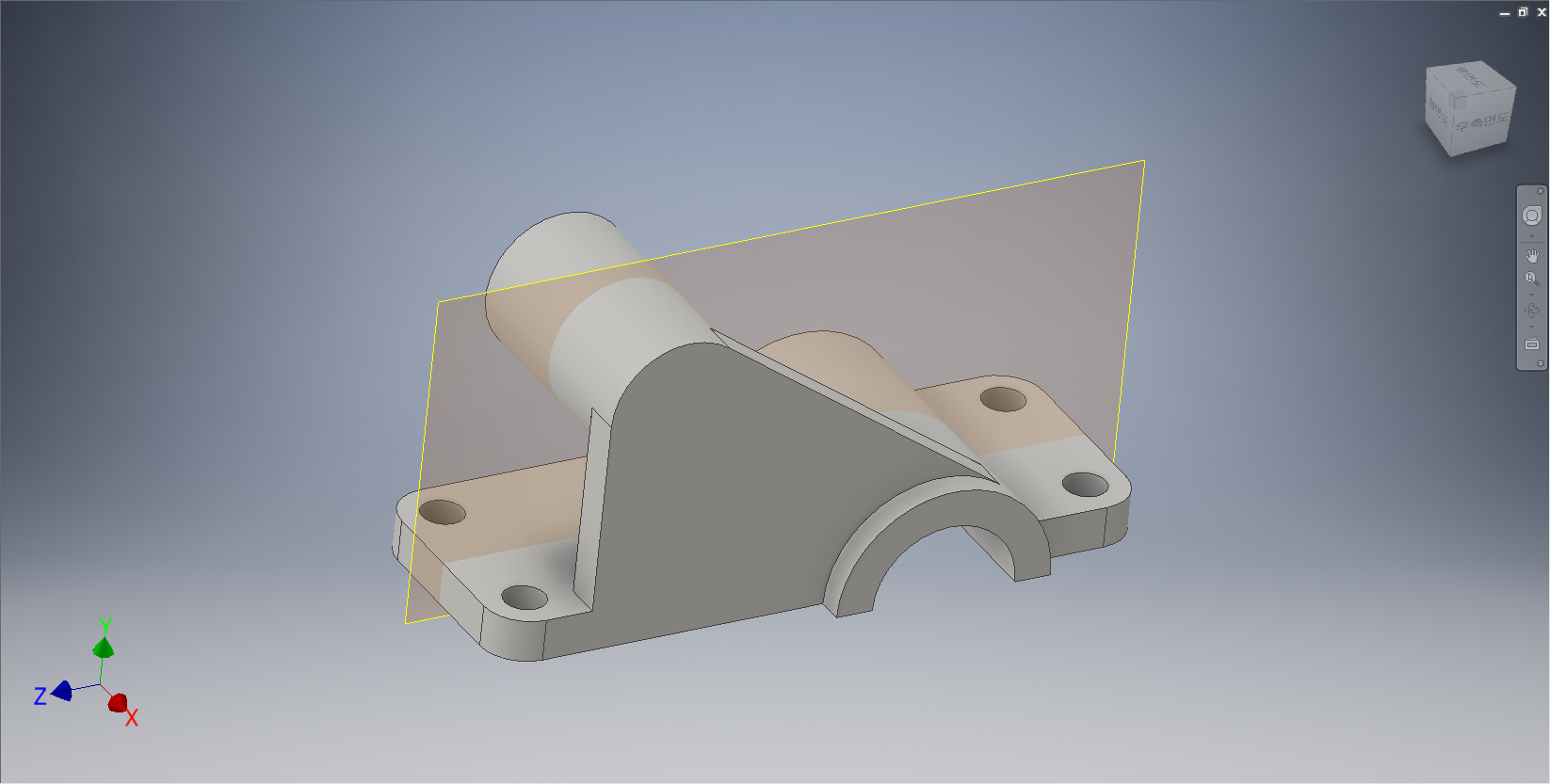

원통의 우측면과 좌측면을 클릭하여 중간평면을 형성해 준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 구멍을 포함한 피처를 클릭하여 선택한다. 대칭평면을 작업평면1로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 우측면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









왼쪽 위의 원통을 선택하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원통의 중심점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'을 지정한다. 구멍의 크기를 '16'으로 입력하여 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [곡면에 접하고 평면에 평행]을 선택한다.









반원통의 윗쪽 곡면을 선택하고 아래의 평면을 선택하여 작업평면을 추가해 준다.

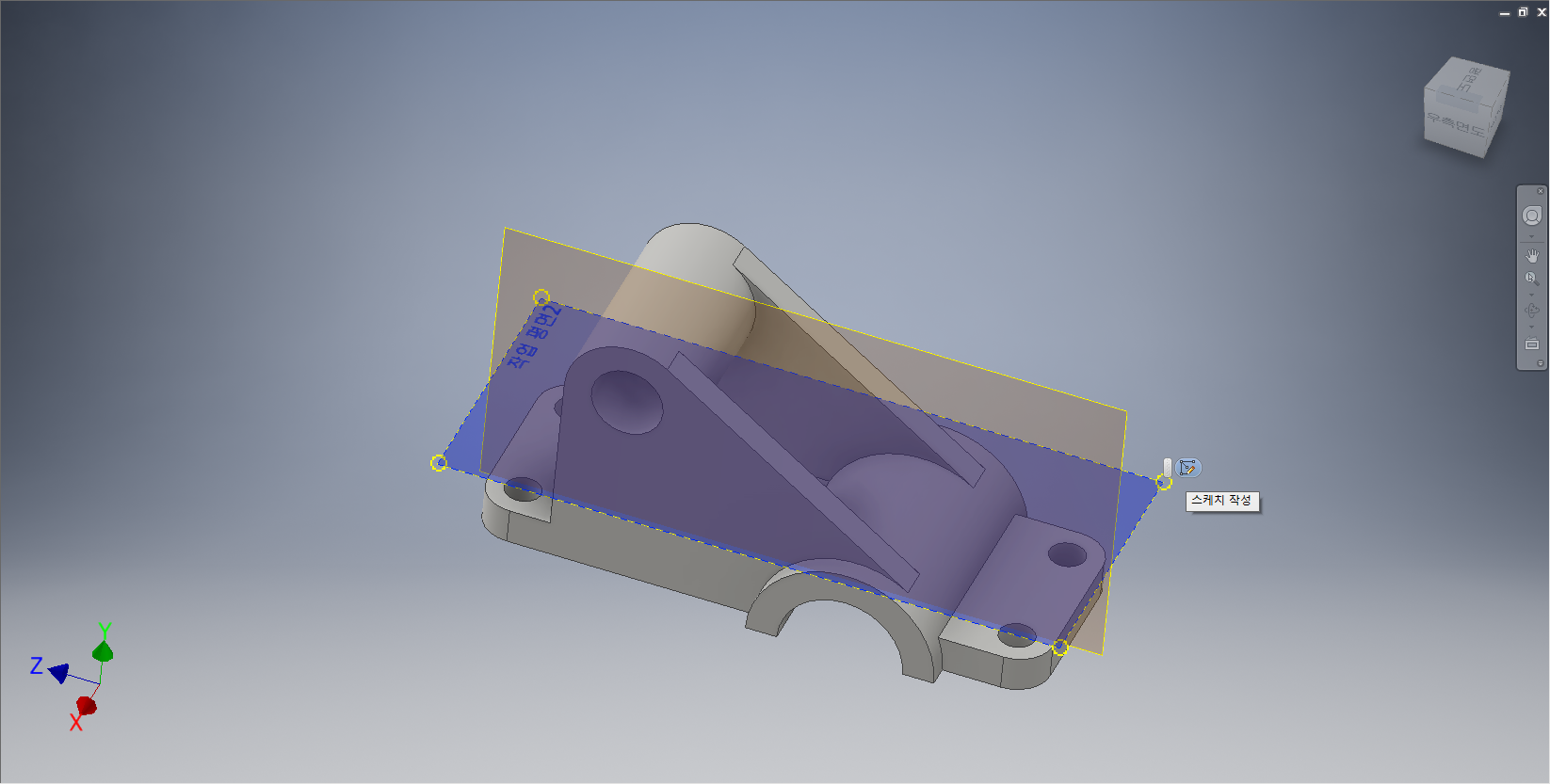

[작업평면2]의 모서리점을 클릭하여 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









반원의 윗면에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 클릭하고, '대칭', 거리값 '7mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 윗면을 클릭하여 도구모음 중에서 [스케치 도구]를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원통의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정한다. 구멍의 크기를 '12'로 입력하여 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면을 없애준다.









[작업평면2]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면을 없애준다.









모델링의 전체적인 이미지를 확인하고 저정하고 종료한다.
