오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 36. 모델링 따라하기 - 9

IT정보/인벤터(Inventor) 따라하기

by 상민짱짱 2022. 3. 22. 07:00

본문

728x90
반응형









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.

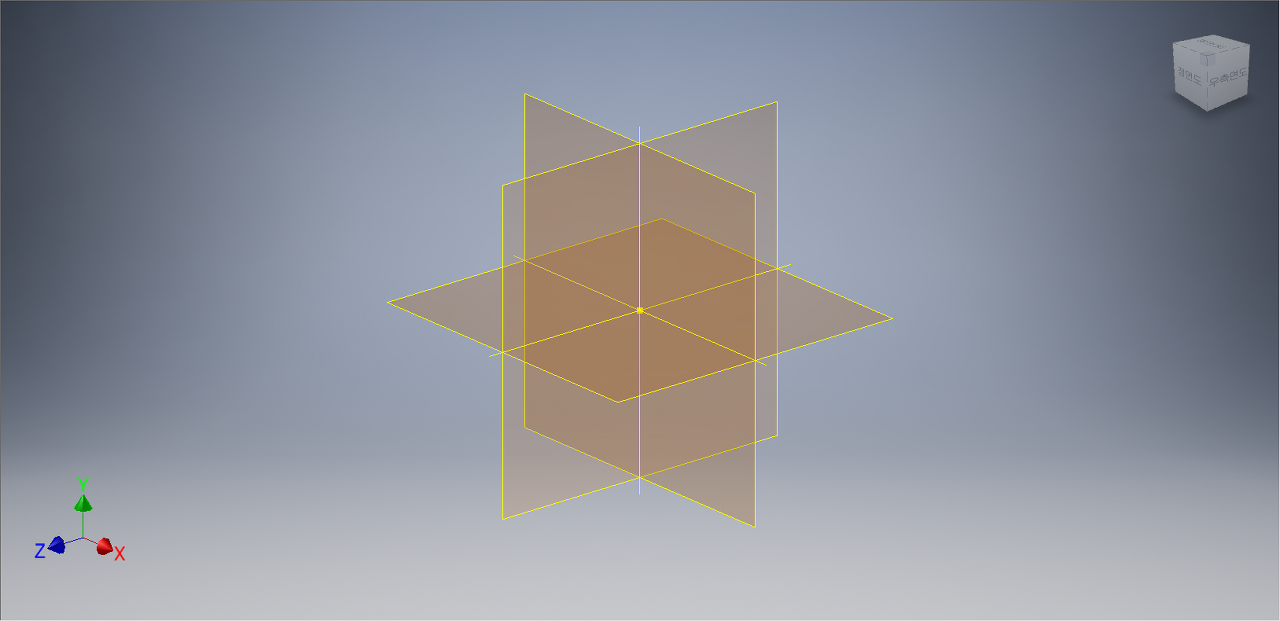

작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









좌표계의 원점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 가로변과 세로변에 각각 치수를 부가한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인한 후, 거리값 '6mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '8'으로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭하고, 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









윗면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 중심점을 기준으로 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '카운터 보어'를 지정한다. 카운터보어의 지름을 '9.53', 카운터보어의 깊이를 '2.67', 구멍의 크기를 '4.5', 구멍의 깊이를 '6'으로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 정면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









정면의 사각형면을 클릭하여 형상투영시킨다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









사각형의 아랫변을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 각 부분에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 사각형을 선택한 후, '차집합', 거리값 '58mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '5'으로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 정면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 정면을 클릭하여 형상투영시켜준다.

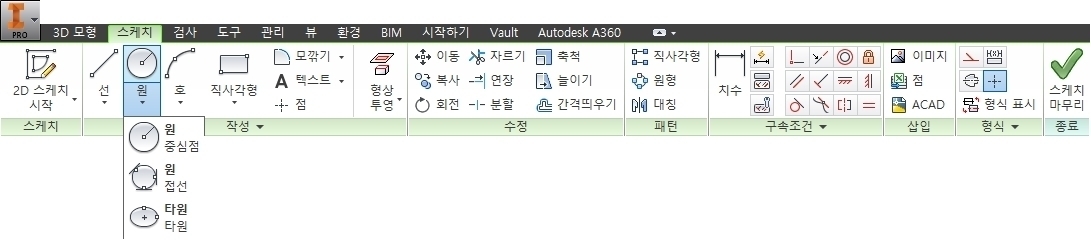

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









도형의 윗부분에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원의 주변에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









도형의 오른쪽 변을 클릭하여 수직선과 수평선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수직선에 치수를 부가한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









수평선의 연장선상에서 수평선을 그려주고, 이어서 수직선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수평선과 수직선에 치수를 부가한다.

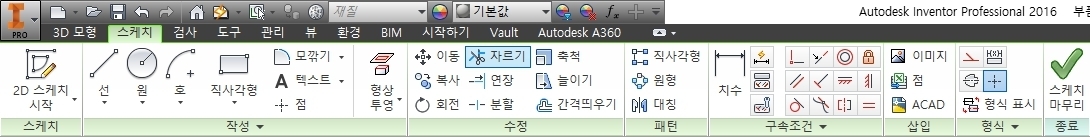

[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









수평선을 기준으로 원호의 아랫부분을 잘라내준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택한 후, '방향2', 거리값 '58mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 정면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 정면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 중심점에 점을 찍어준다.

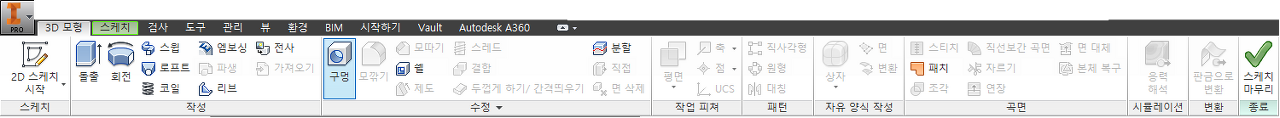

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '드릴'를 지정하고, '구멍의 깊이 : 24mm', '지름 : 20mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 후면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 후면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '드릴'를 지정하고, '구멍의 깊이 : 34mm', '지름 : 14mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 오른쪽 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









도형의 윗부분에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 주변에 치수를 부가한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 사각형을 클릭하여 형상투영시켜준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









사각형의 윗면의 양쪽 끝점을 기준으로 원의 접선으로 대각선을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









대각선을 기준으로 원호의 아랫부분을 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '방향2', 거리값 '5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 측면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









선택된 측면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원호의 중심점을 기준으로 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 작성하고, '비대칭', 거리값 '2.5mm', '7.5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '드릴'를 지정하고, '구멍의 깊이 : 10mm', '지름 : 8mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









도형의 좌측면과 우측면을 클릭하여 중간평면을 만들어 준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 구멍을 포함한 피처를 클릭하여 선택한다. 대칭평면을 작업평면1로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면을 지워준다.









도면의 밑면을 클릭하여, 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









오른쪽의 사각형 면을 선택하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









도형의 오른쪽 면에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원주변에 각각 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 사분점(90도, 180도) 지점에서 수평으로 선을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









수평선의 안쪽의 원호를 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 클릭하고, '방향2', 거리값 '5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 윗면을 클릭하여 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 면을 클릭하여 형상투영시켜 준다.









원통의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '카운터 싱크'를 지정하고, '카운터싱크의 지름 : 10mm', '카운터 싱크 각도 : 45도', '구멍의 깊이 : 5mm', '지름 : 8mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









정면과 뒷면의 평면을 클릭하여 중간에 작업평면을 만들어 준다.









[작업평면2]의 모서리 점을 클릭하여 [스케치 작성]을 선택한다.









[F7]을 눌러서 절단면 보기를 한다.

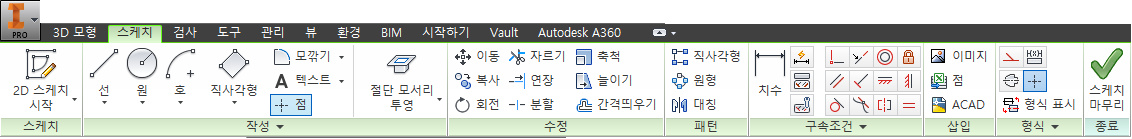

[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단면이 투영된 것을 확인한다.

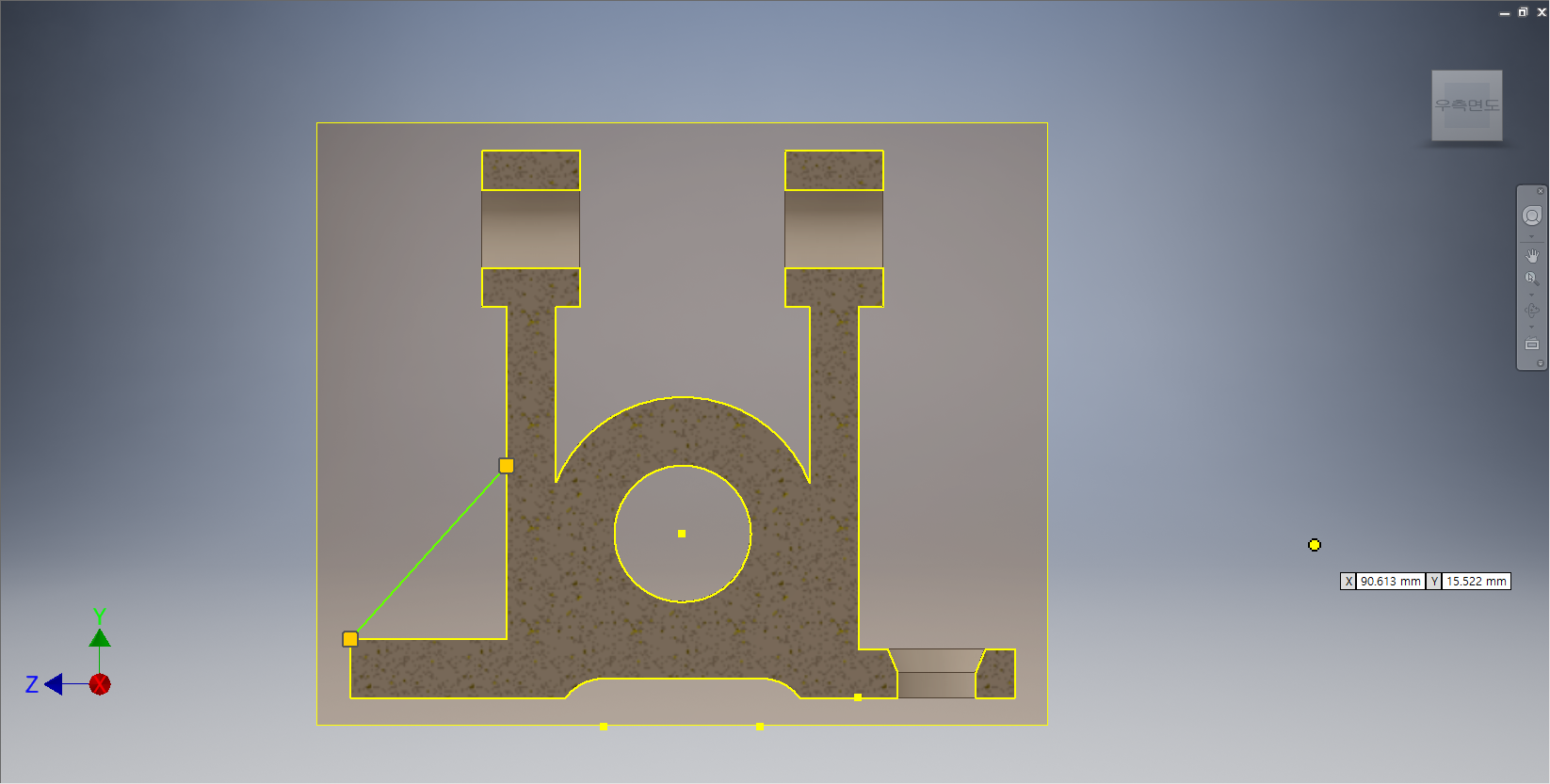

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









도형의 끝점에서 클릭하여 대각선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









대각선에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 대각선의 면을 선택하고, '대칭', 거리값 '5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

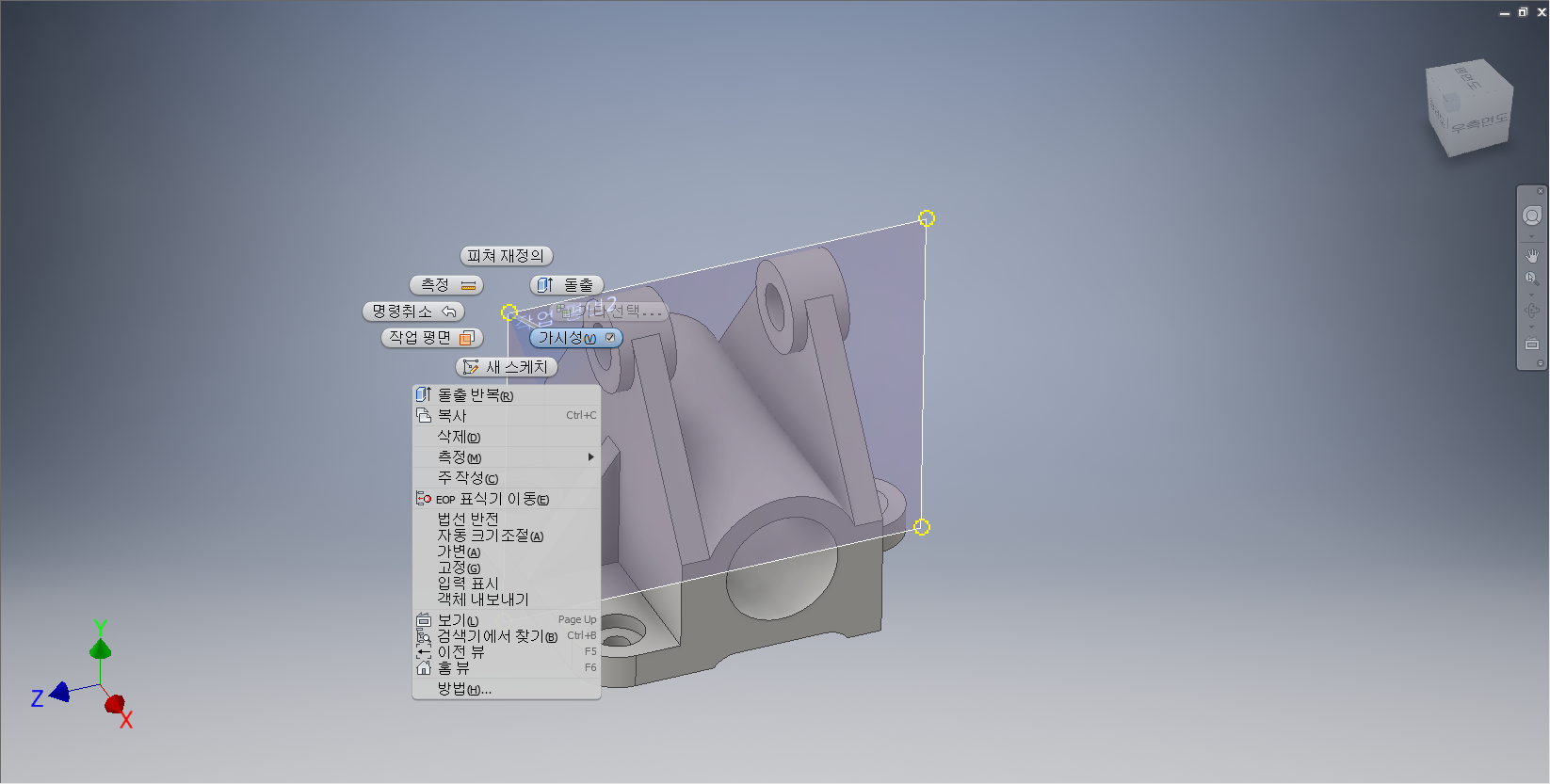

[작업평면2]의 모서리 선을 클릭하여 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴에서 [가시성]을 클릭하여 작업평면을 없애준다.









모델링의 전체적인 이미지를 확인한후 저장하고 종료한다.
