오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 35. 모델링 따라하기 - 8









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 원점을 기준으로 중심점 원을 두 개 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









두 개의 원에 각각 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원과 원사이의 면을 선택한 후, 거리값 '225mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









화면의 윗부분에 두 개의 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 각 부분에 치수를 부가한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









스케치 원의 사분점(0도, 180도)을 기준으로 원통의 형상투영된 원에 수직으로 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









선의 안쪽의 원호를 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원과 원사이의 면을 클릭하고, '방향2', 거리값 '32mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

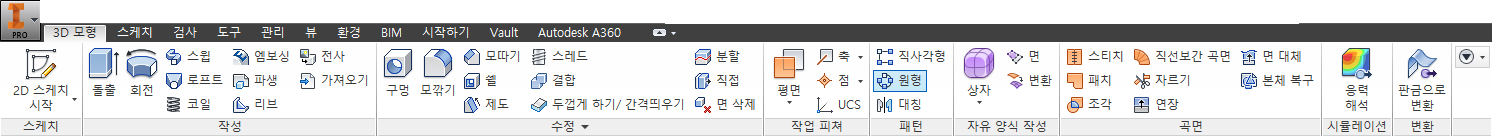

[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 돌출시킨 도형을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 3개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









원통의 윗면과 아랫면을 클릭하여 원통의 중간에 작업평면을 만들어 준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 피처를 클릭하여 돌출형태를 선택한다. 대칭평면을 작업평면1로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









우측면도(YZ Plan)을 선택한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [평면에서 간격띄우기]을 선택한다.









평면간의 간격을 '160mm'로 지정하여 작업평면을 형성시켜 준다.









[작업평면2]의 모서리 점을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









도형의 중간에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원의 각 부위에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인하고, '방향2', 거리값 '63mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









정면의 원통을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 면을 클릭하여 형상투영시켜 준다.











[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '접촉 공간'를 지정하고, '접촉공간의 지름 : 100mm', '접촉공간의 깊이 : 25mm', '구멍의 깊이 : 63mm', '지름 : 56mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









원통의 면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원과 원 사이의 면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상투영된 원의 면에 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원점을 기준으로 점의 가로와 세로에 치수를 부가하여 위치를 지정한다







[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리'를 지정하고, 구멍의 거리를 '16mm', 크기를 '25mm'로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 구멍을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 3개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









[작업평면2]의 모서리점을 클릭한다. 도구모음 중에서 [가시성]을 클릭하여 화면상에서 없애준다.









[작업평면1]의 모서리점을 클릭한다. 도구모음 중에서 [가시성]을 클릭하여 화면상에서 없애준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
