오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 33. 모델링 따라하기 - 6









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 정면도(XY Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [두 점 중심 직사각형] 도구를 선택한다.









좌표계의 중심점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 가로와 세로의 치수를 입력하여 완전구속상태로 변경해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 세로 수직선의 중심점을 기준으로 중심점 원을 두 개 그려준다.









치수를 지워준다.

















[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









원과 사각형의 안쪽의 불필요한 선들과 원호들을 지워준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









선들과 원호들을 선택하여 완전구속상태로 변경해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









고정된 요소들을 선택하여 안쪽으로 '5mm' 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원과 원사이의 면을 선택하고, 거리값 '140mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









도형의 정면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 면을 클릭하여 원호와 선들을 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









도형의 바깥쪽으로 '16mm' 만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택하고, '방향2', 거리값 '16mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









정면과 뒷면을 클릭하여 중간에 작업평면을 만들어준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 피처를 클릭하여 돌출형태를 선택한다. 대칭평면을 작업평면1로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상부의 면을 클릭하여 선들을 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

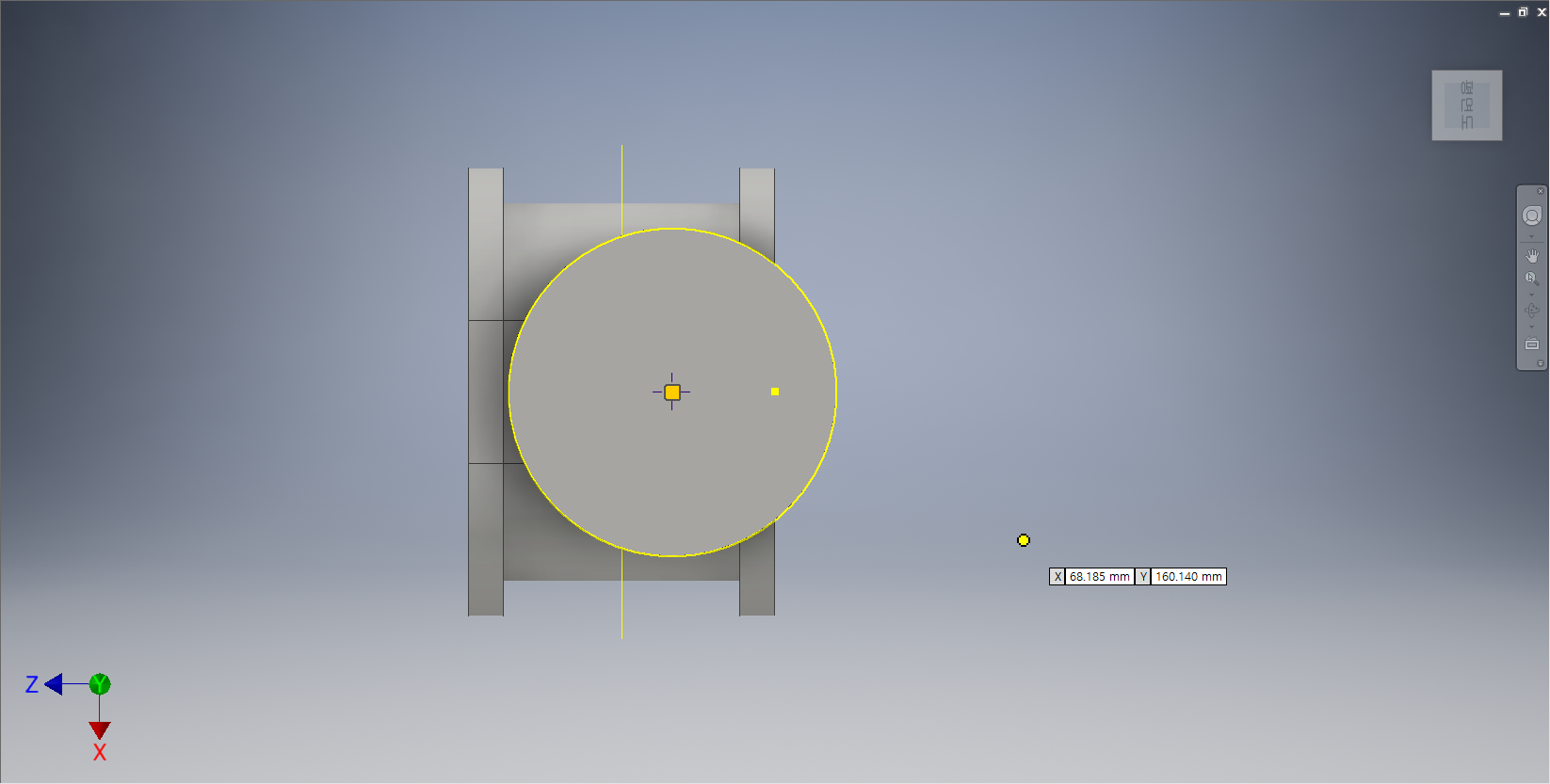

도형의 윗면에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 치수를 부가하여 중심점 원에 대한 크기와 위치를 지정하여, 완전구속상태로 변경한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원을 클릭하고, 거리값 '56mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









상부의 원통면을 클릭한다. 도구모음 중에서 [스케치 도구]를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원의 면을 클릭하여 형상투영시켜 준다.









원통형의 원점을 기준으로 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택한 후, '방향2', 거리값 '10mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원통의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원통의 원점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리'를 지정한다. 구멍의 크기를 '65', 거리를 '56'으로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









원통면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점원에 상기화면과 같이 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.









[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 슬롯을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 6개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원들의 면을 선택하고, '차집합', 거리값 '10mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









도형의 아랫면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









아랫면의 중간면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









중심의 면에 위/아래로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 각 부분에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택하고, 거리값 '40mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









아랫면의 육면체의 아랫면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









육면체의 아랫면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









형상투영된 윗변과 아랫변을 기준으로 직사각형을 각각 위와 아래에 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형에 각각 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치를 선택한 후, '방향2', 거리값 '10mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









육면체의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[F7]를 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









사각형의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









사각형의 면에 각각 위/아래로 점을 두개씩 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 각 부분에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '카운터 보어'를 지정한다. 카운터보어의 지름을 '14.55', 카운터보어의 깊이를 '4.38', 구멍의 크기를 '6.6', 구멍의 깊이를 '10'으로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 눌러 작업평면을 없애준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
