오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 31. 모델링 따라하기 - 4









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.

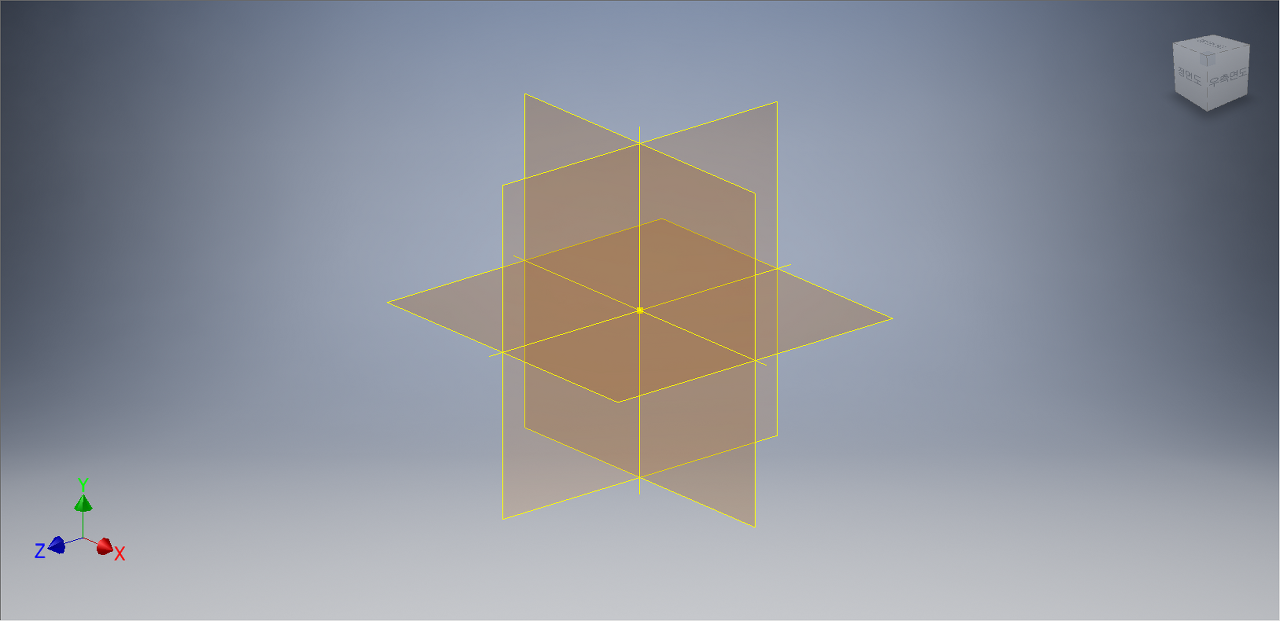

작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

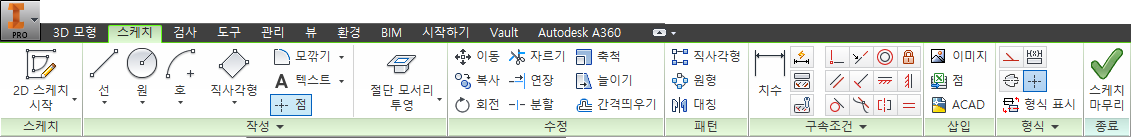

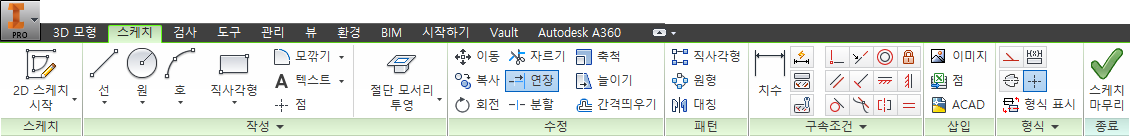

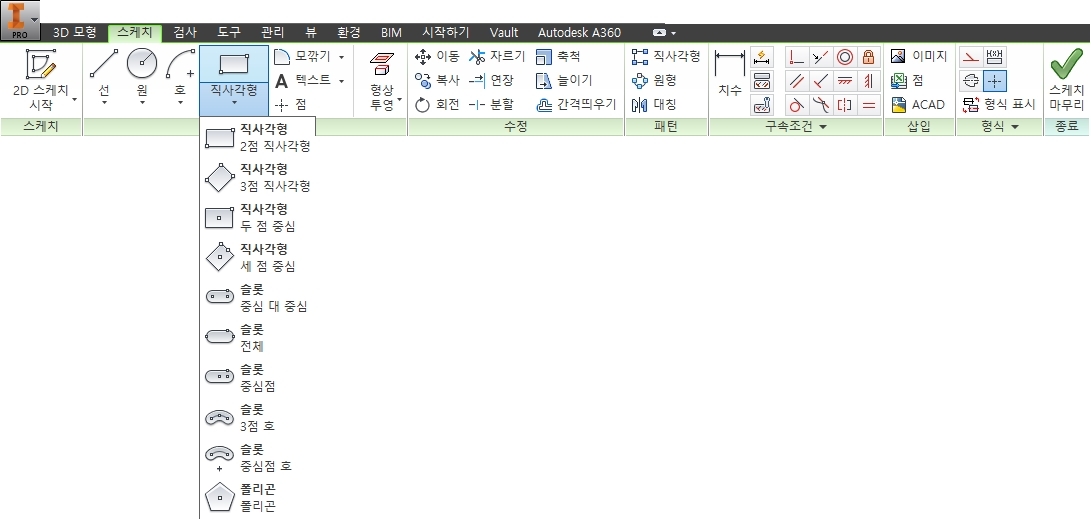

[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.

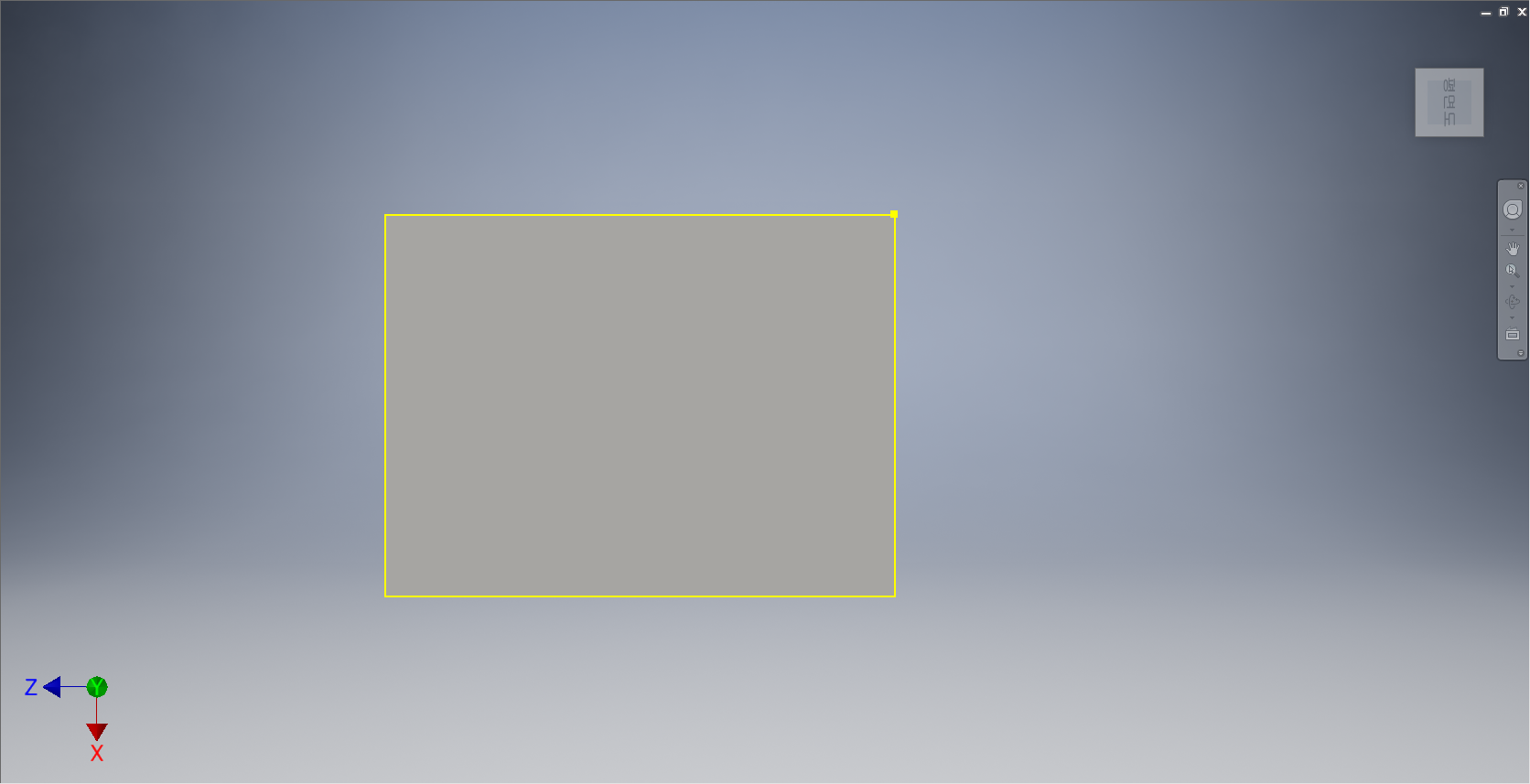

좌표계의 중심점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

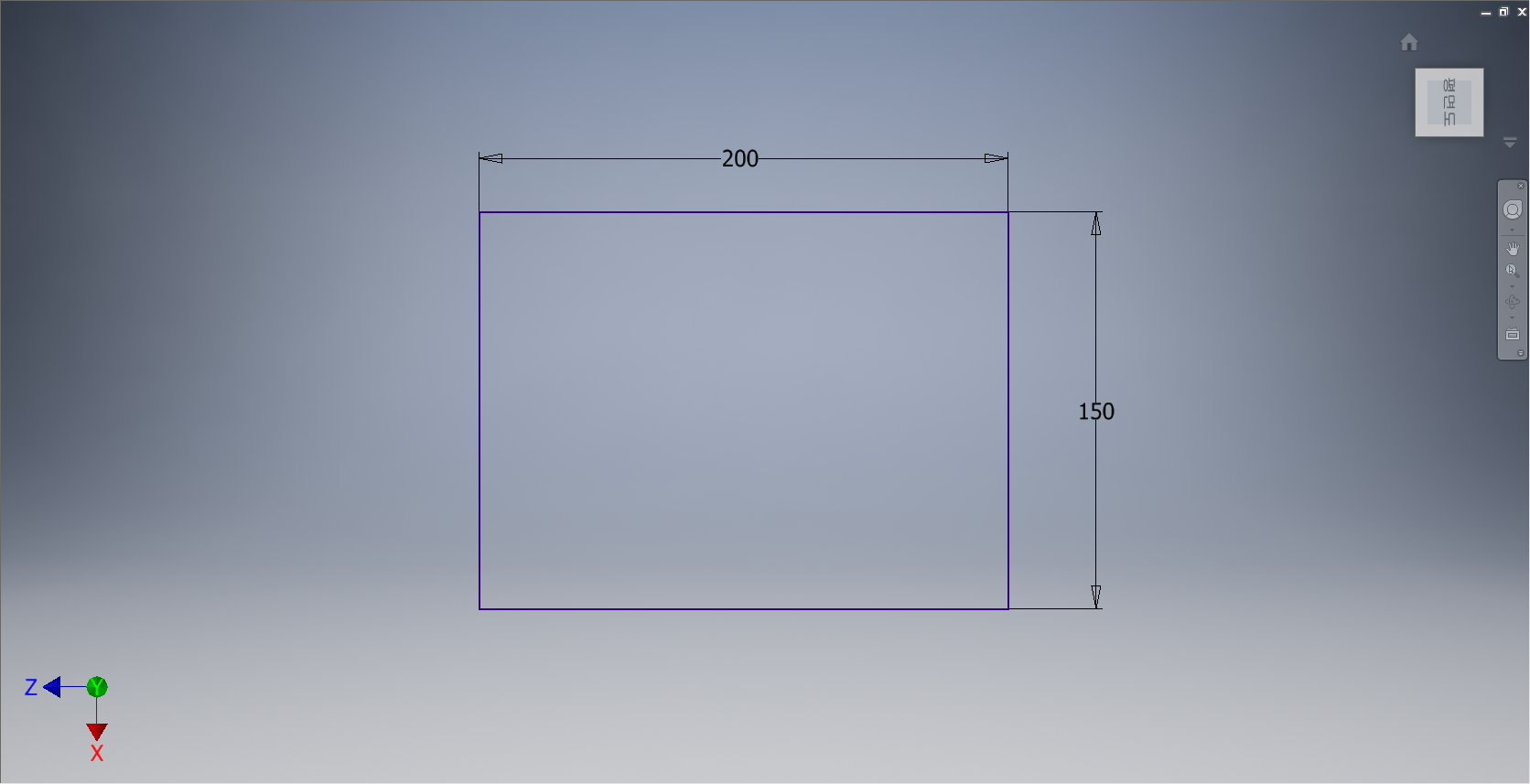

가로와 세로에 치수를 부가하여 정확한 크기 값이 입력됨과 동시에 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

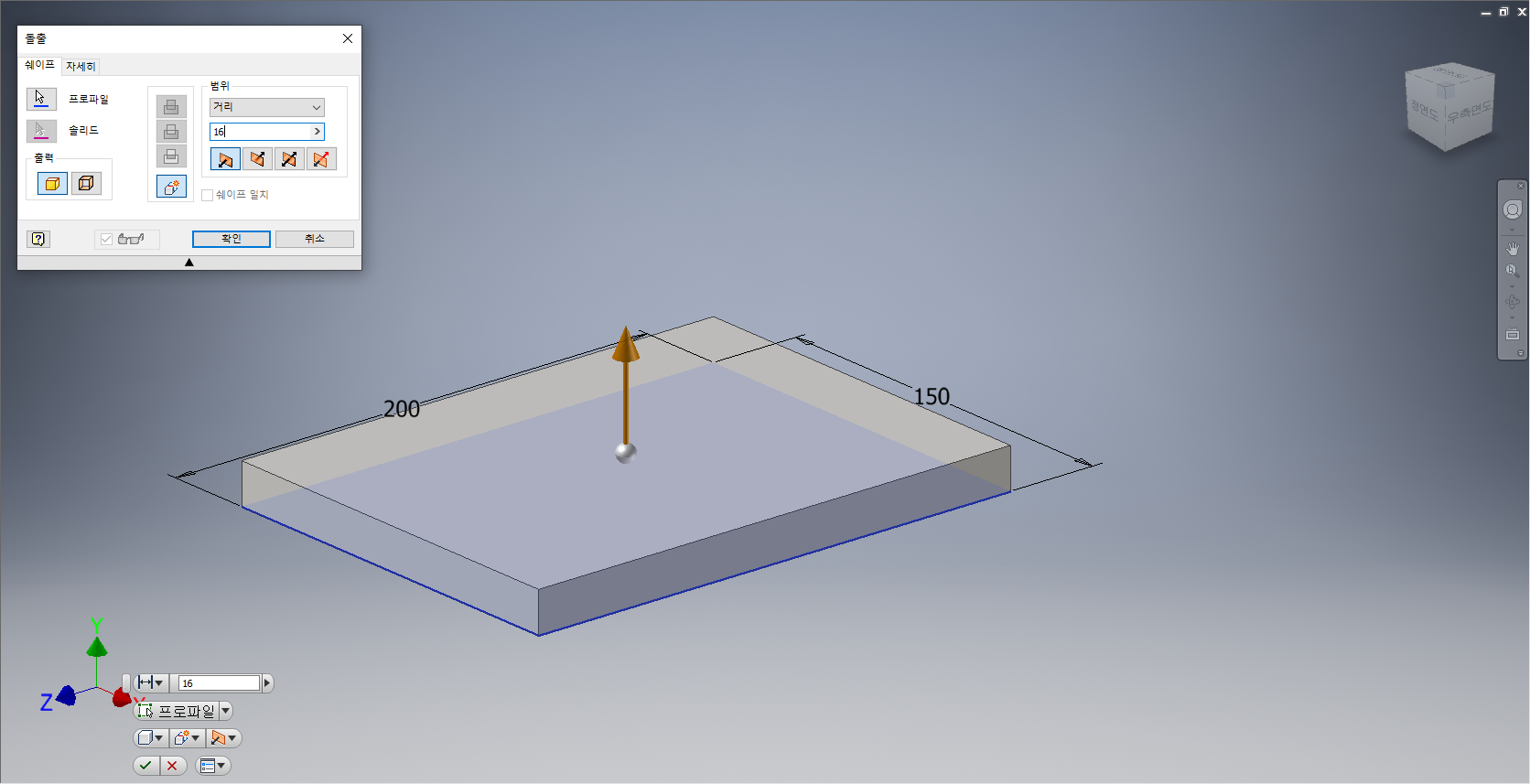

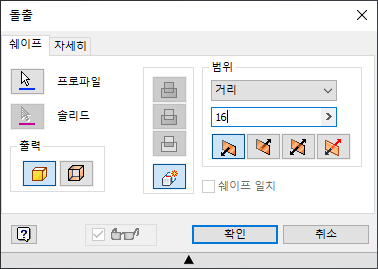

[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인하고, 거리값 '16mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

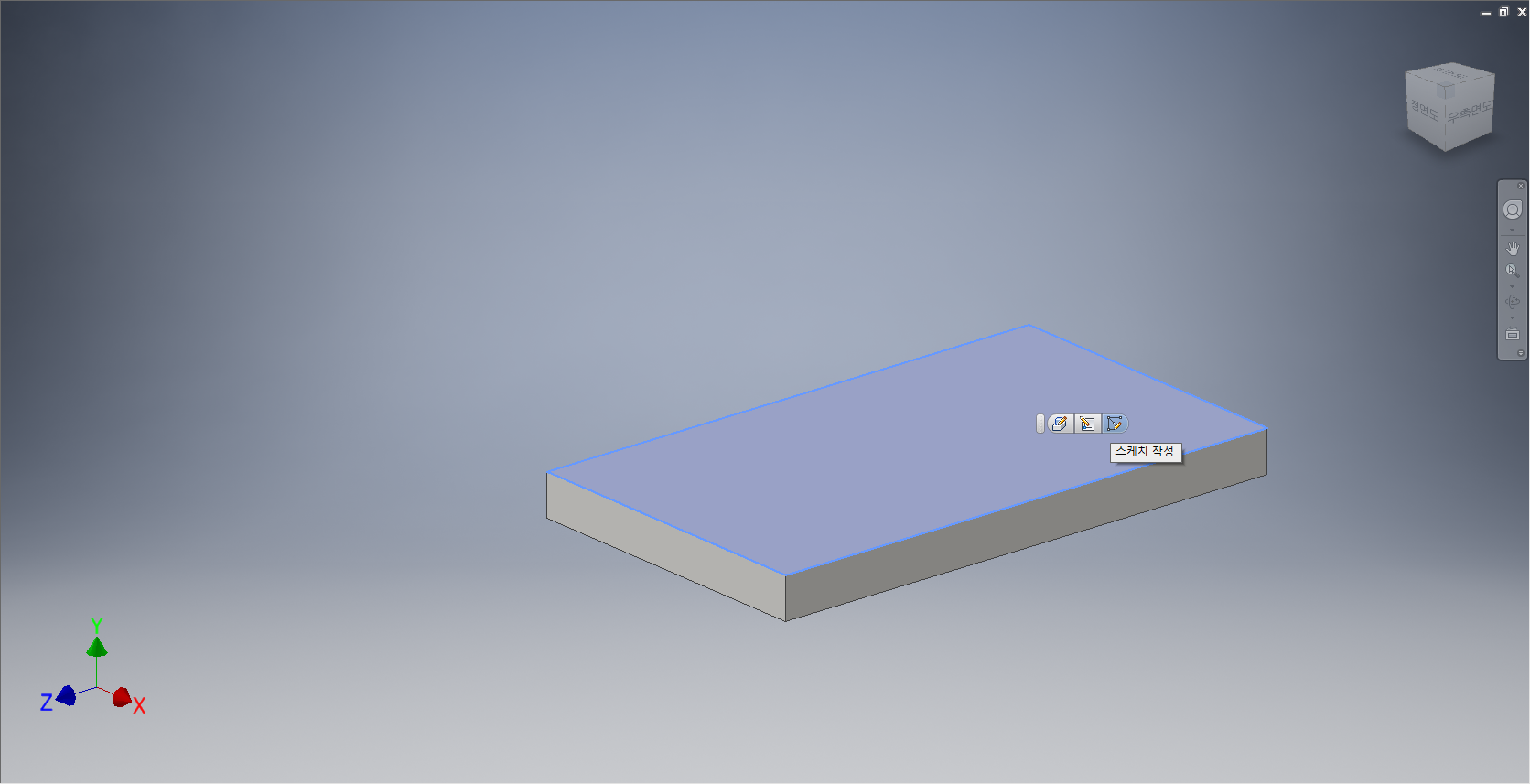

육면체의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.

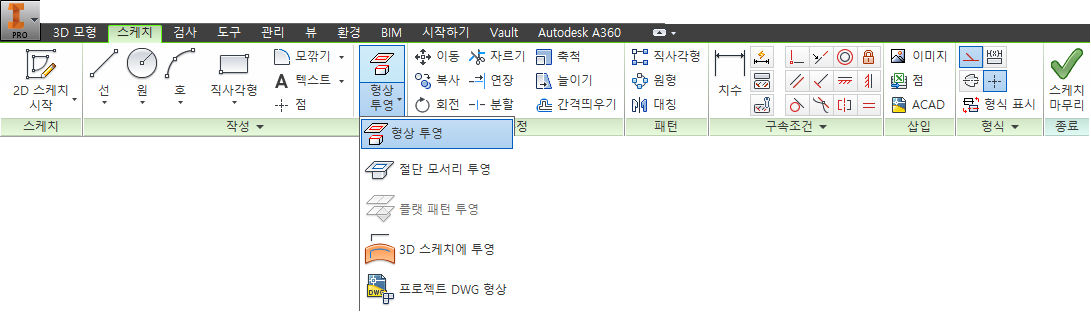

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









사각형 면을 클릭하여 형상투영해 준다.

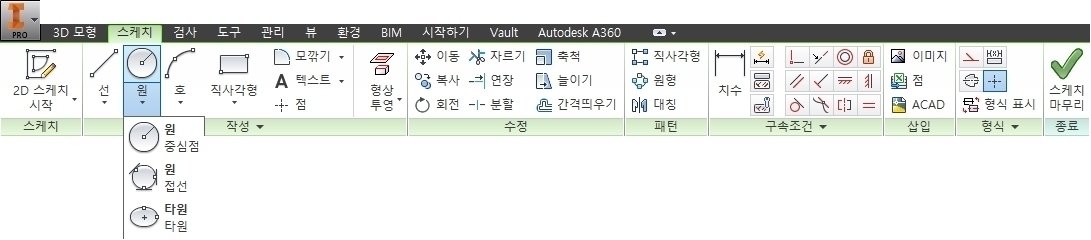

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

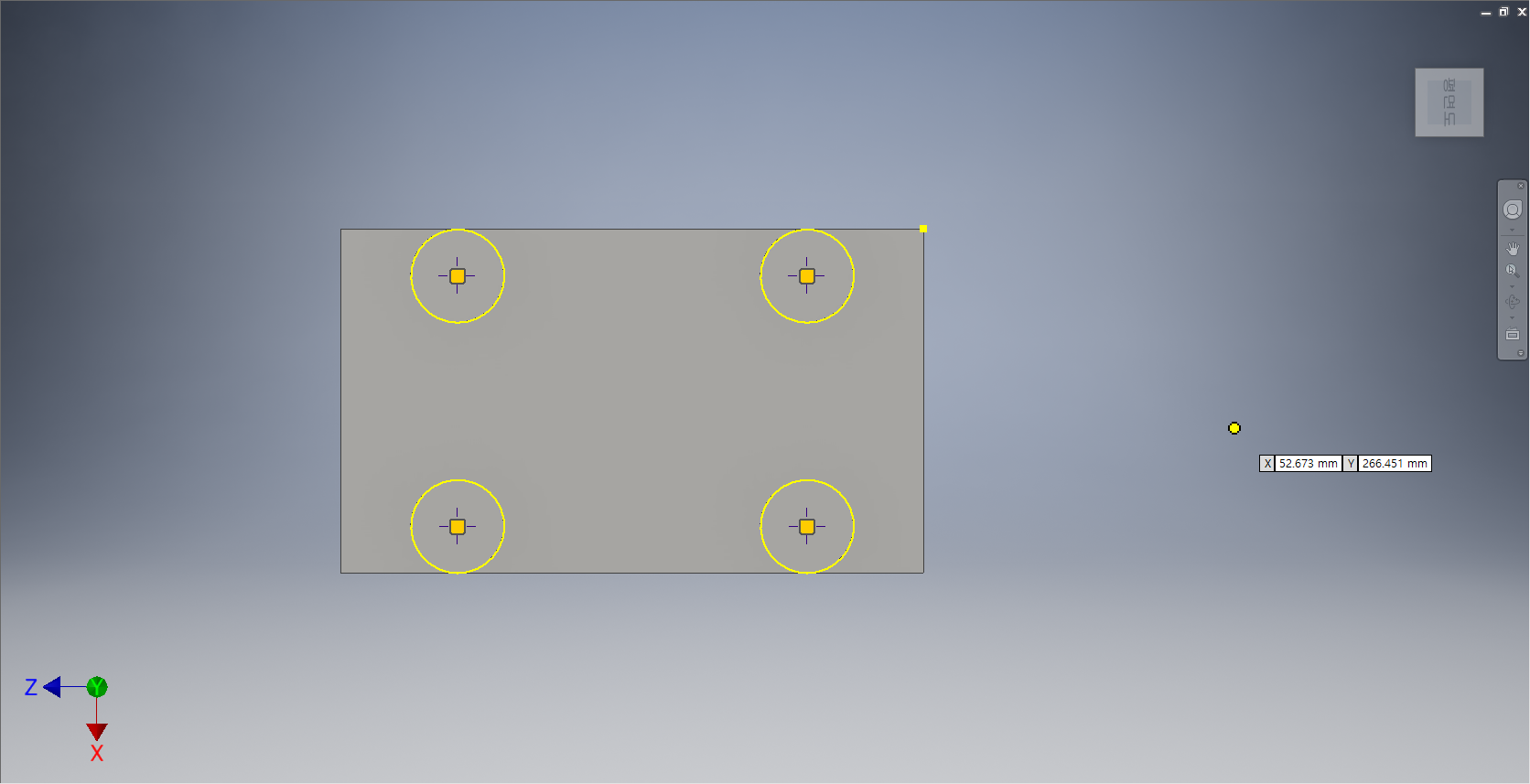

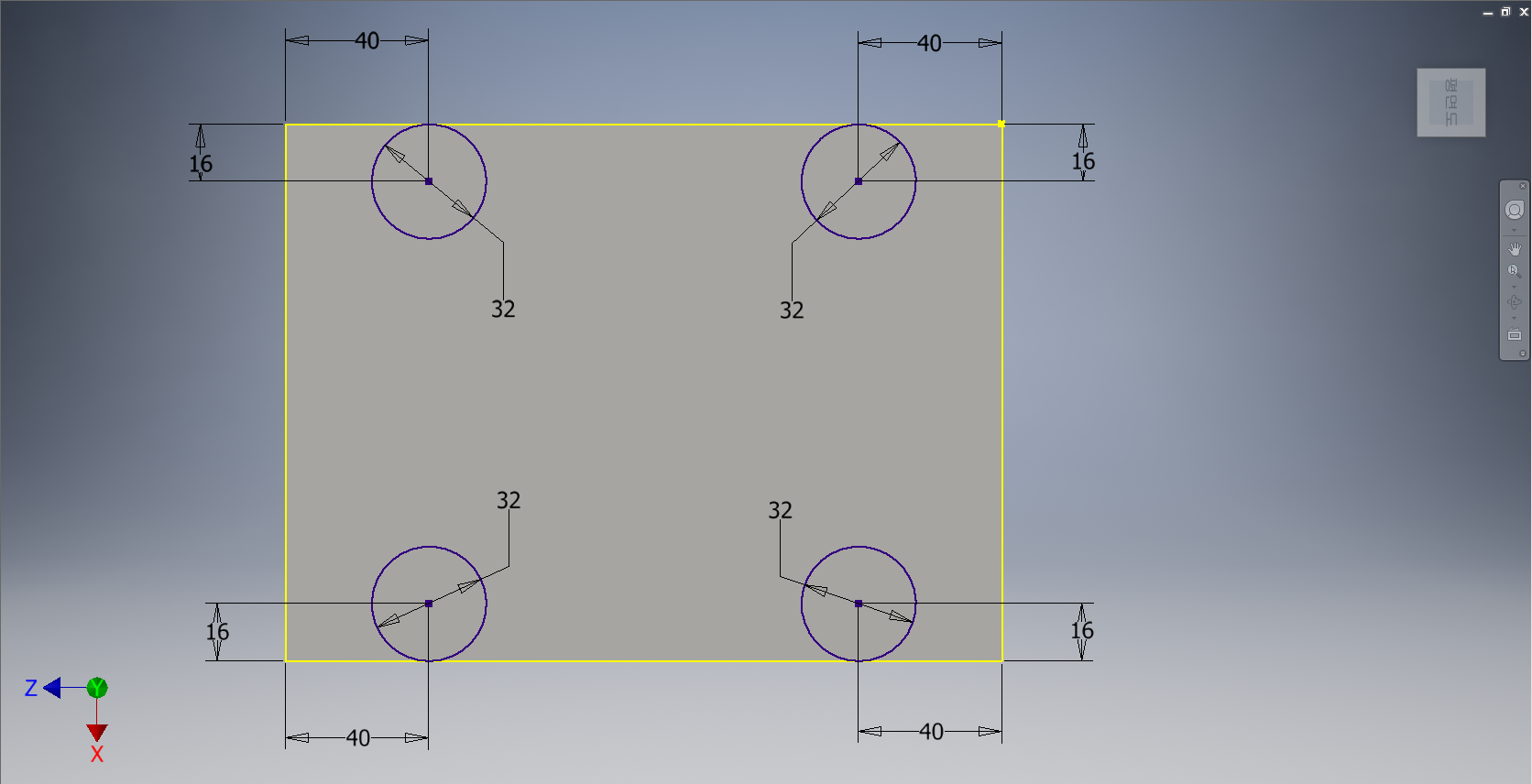

상기화면과 같이 네 방향으로 각각 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 각 부위에 치수를 부가하여, 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

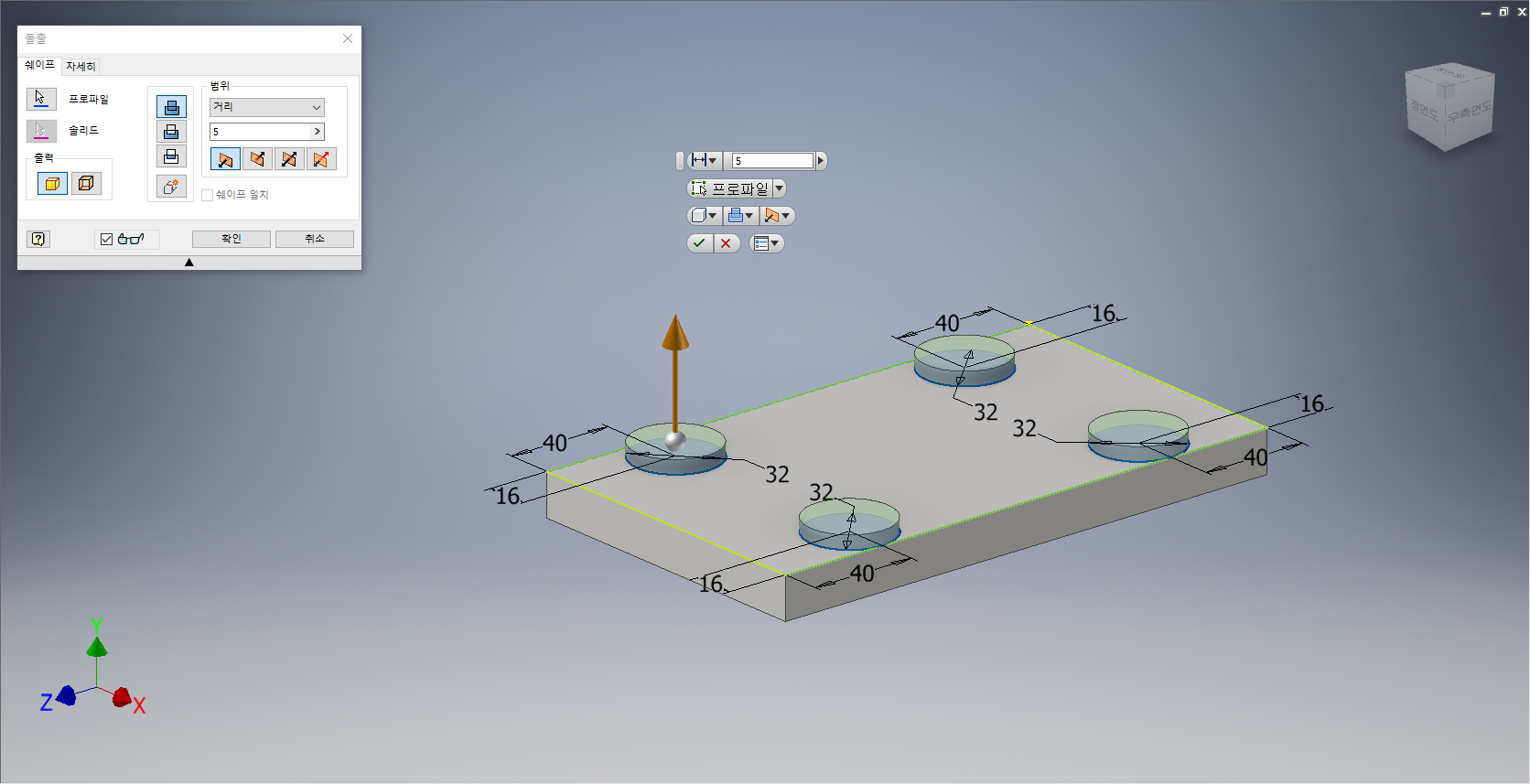

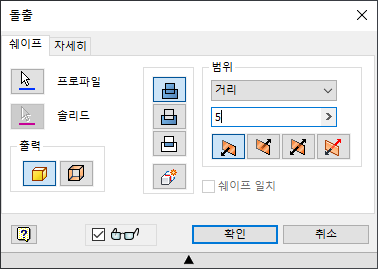

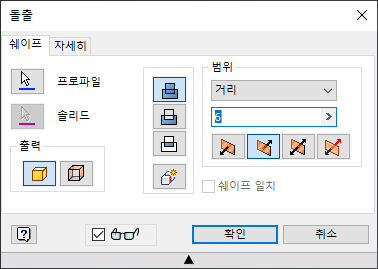

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원들을 클릭하고, 거리값 '5mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

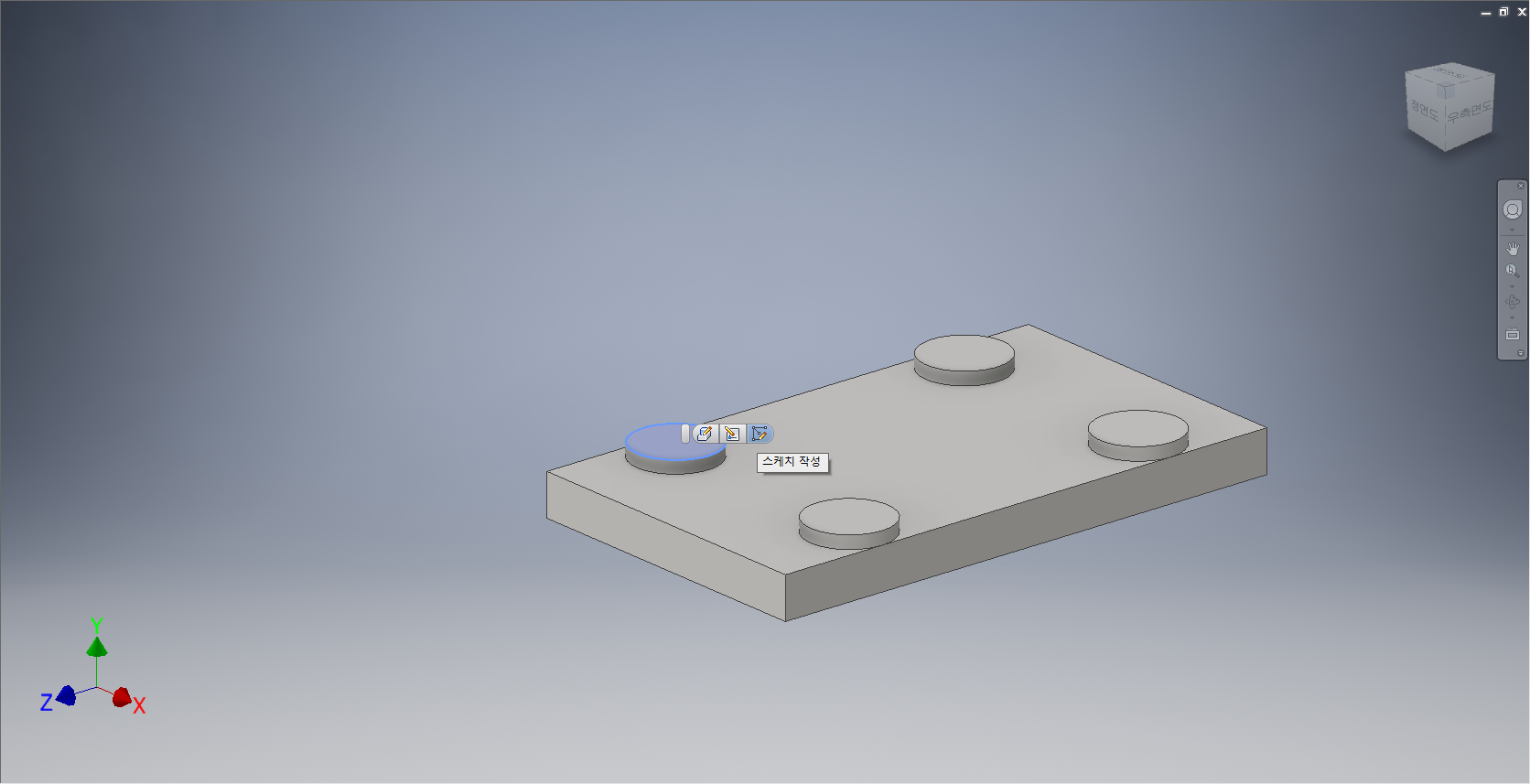

원통의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

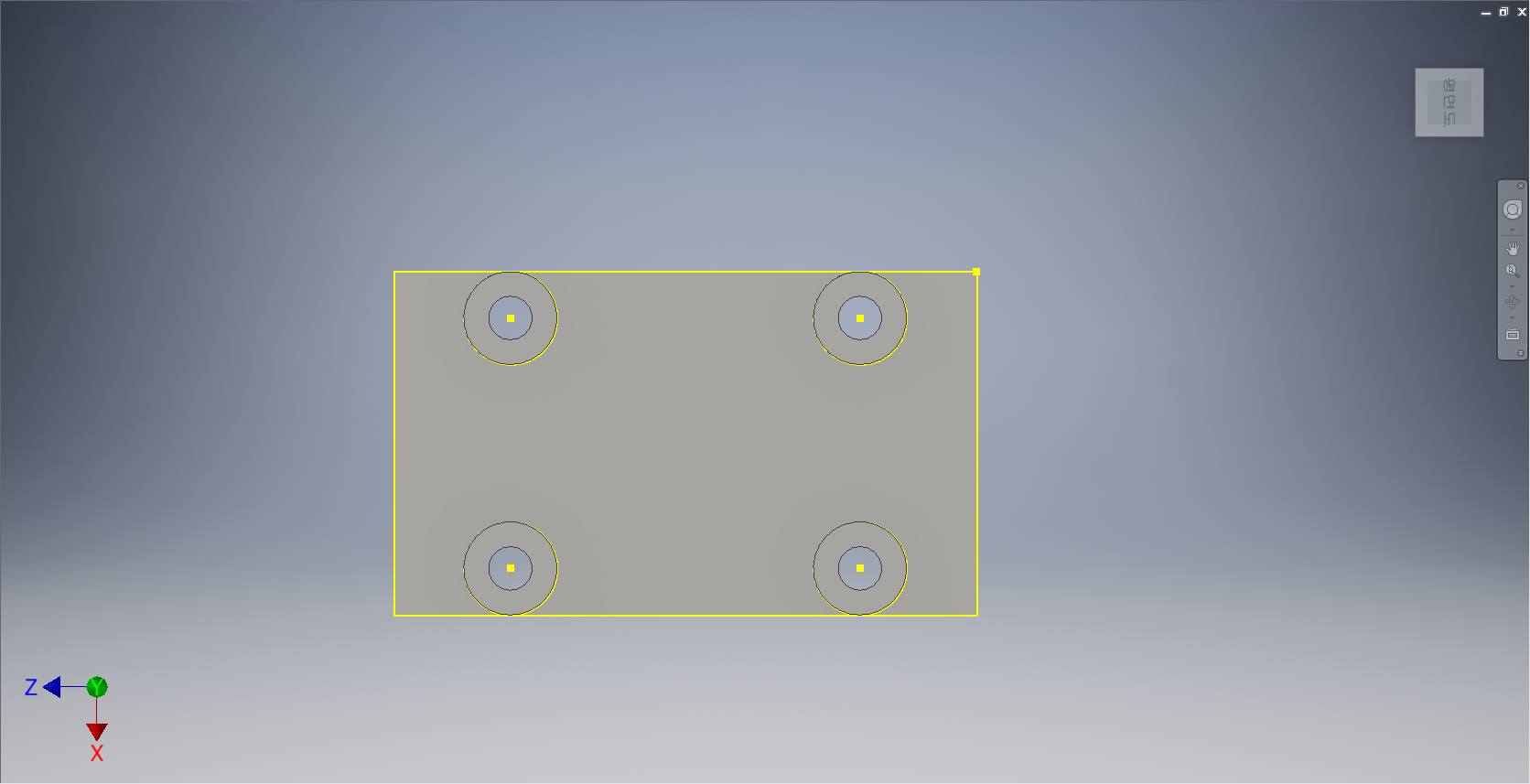

원들을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

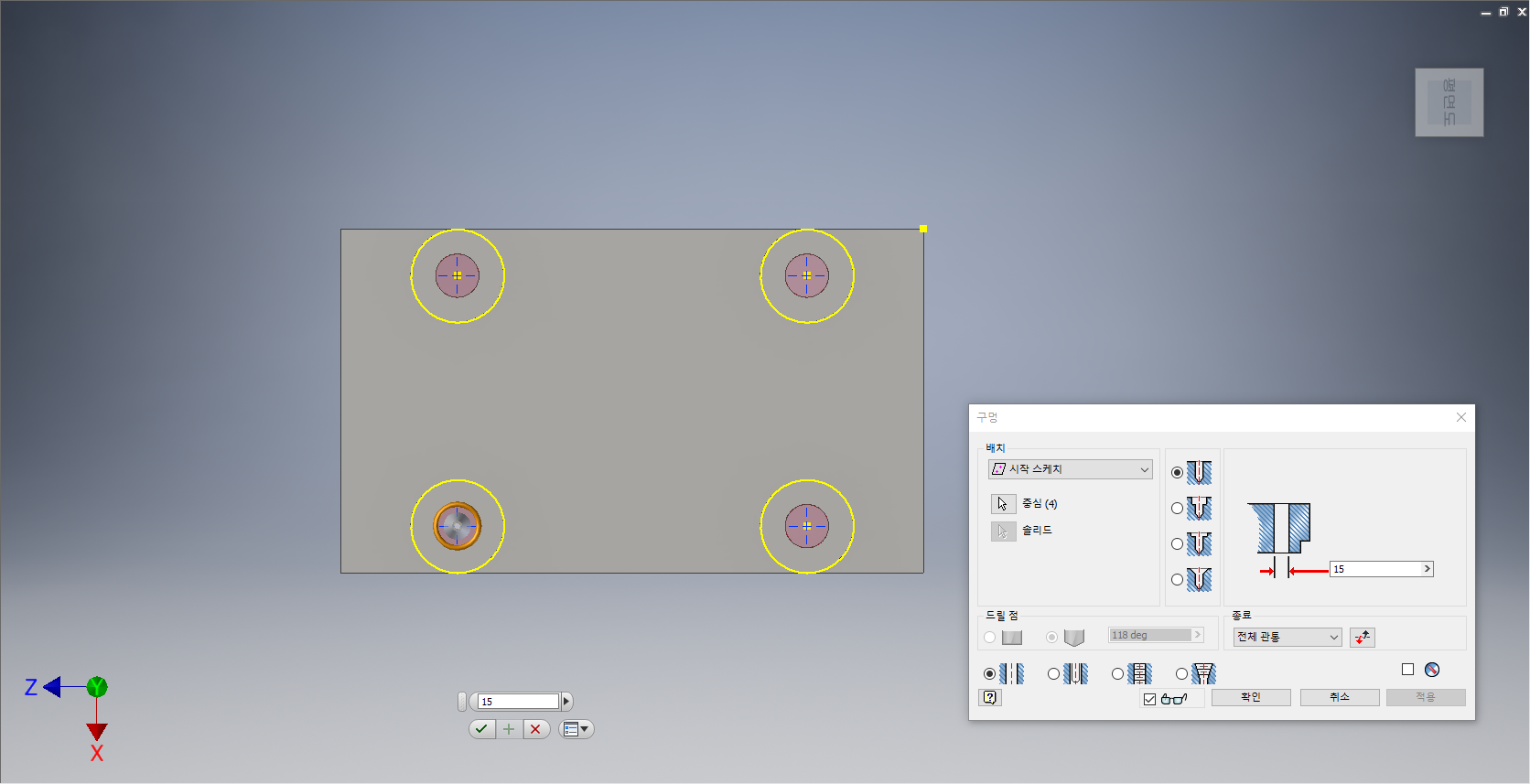

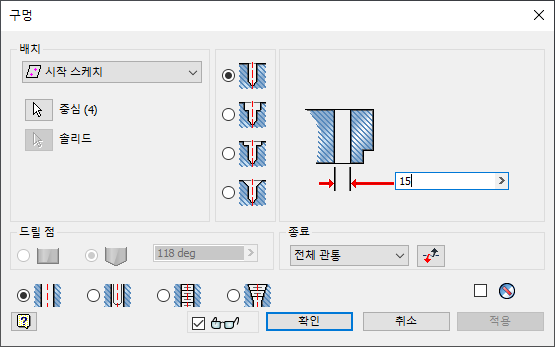

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통'를 지정한다. 구멍의 크기를 '15'로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









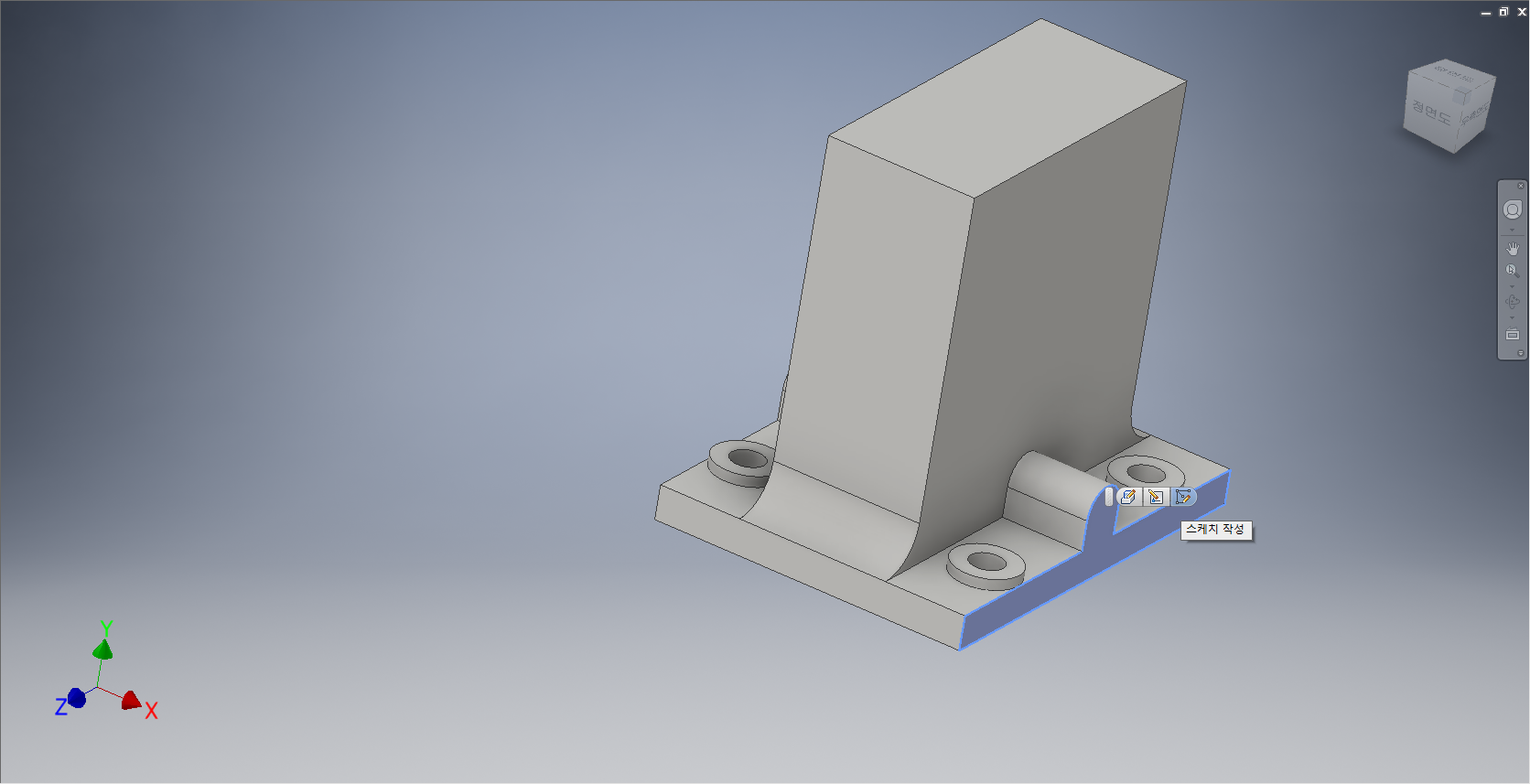

육면체의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









육면체의 면을 클릭하여 원들과 선들을 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









형상투영된 사각형의 안쪽에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

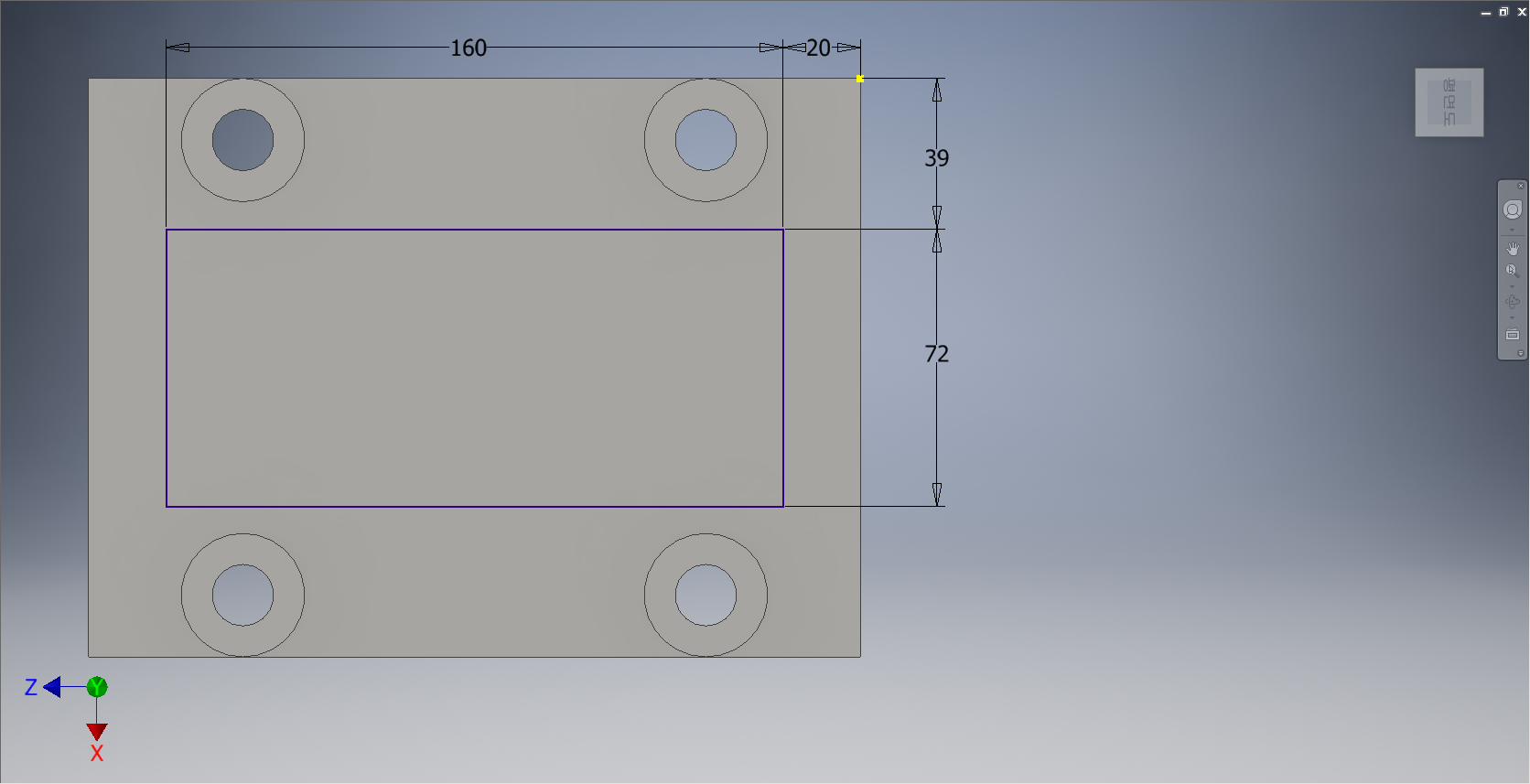

직사각형에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

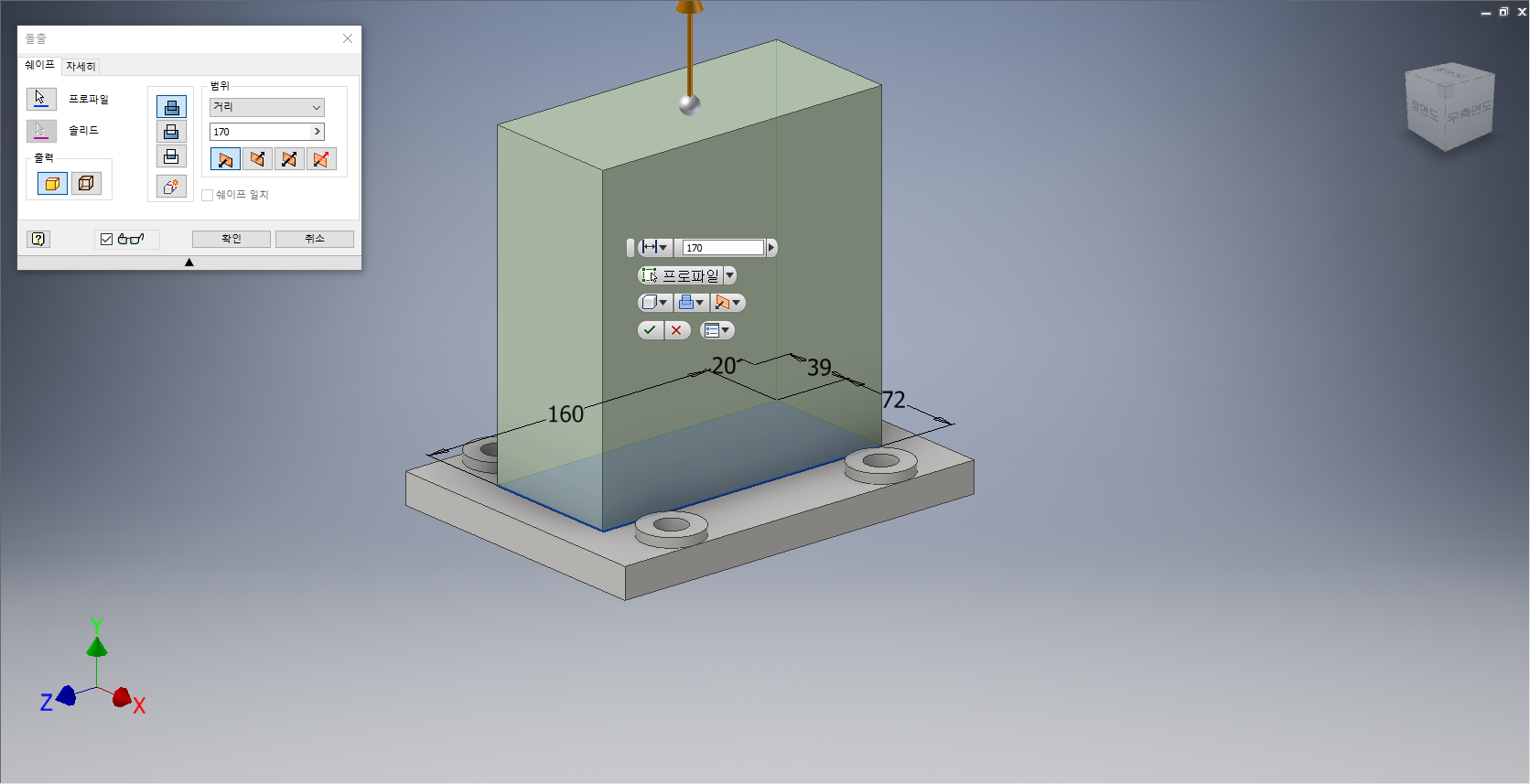

[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인한 후, 거리값 '170mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

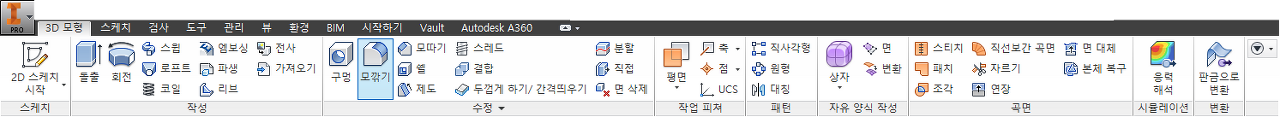

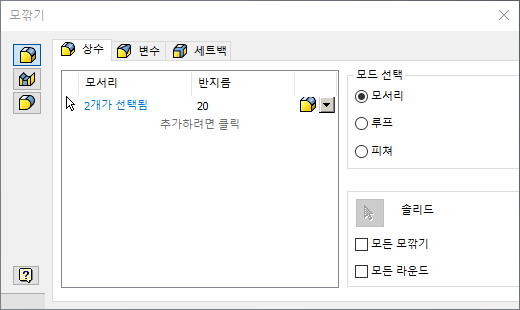

[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

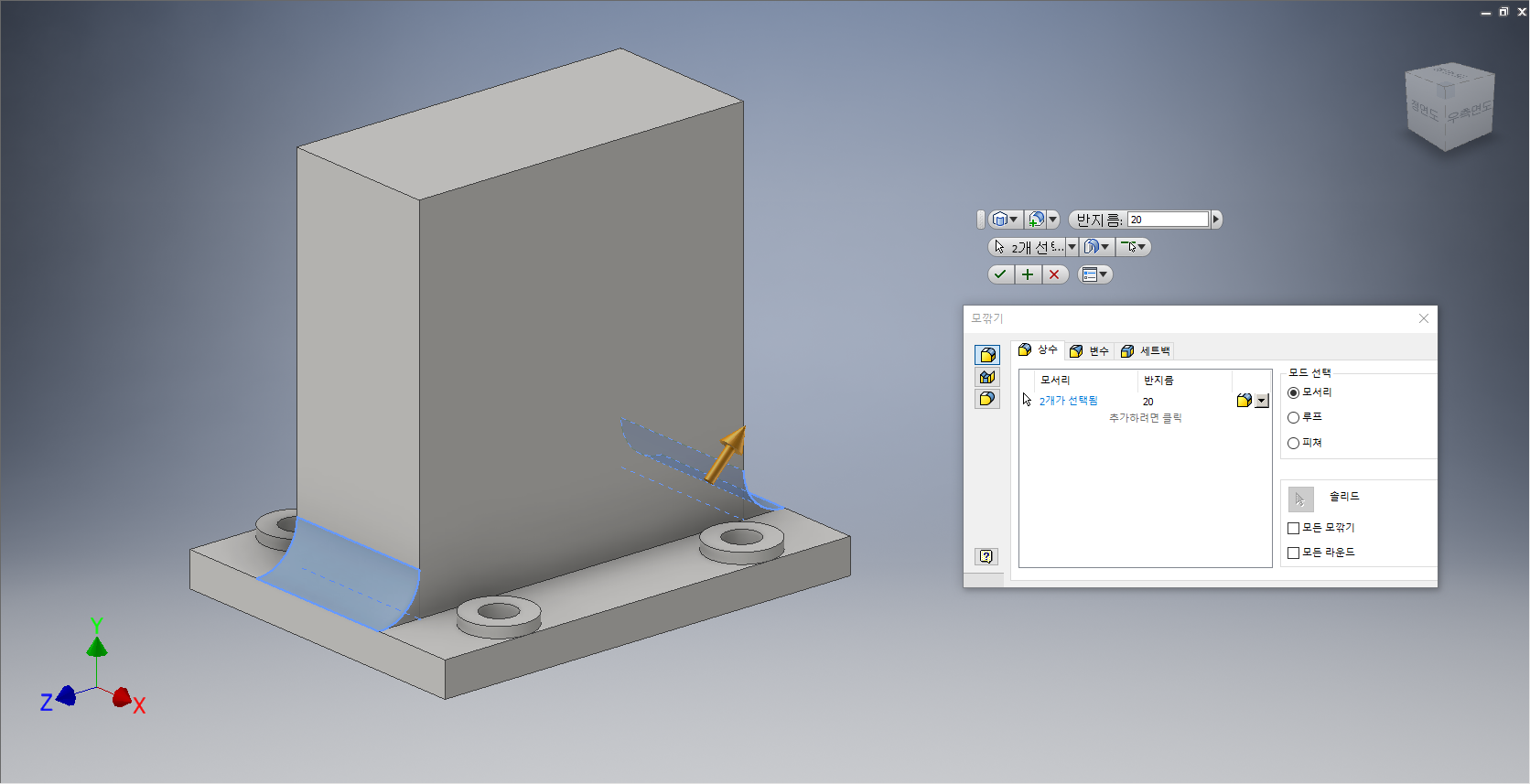

[모깎기] 대화상자가 나타나면 반지름 값을 '20'으로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 정면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









정면의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

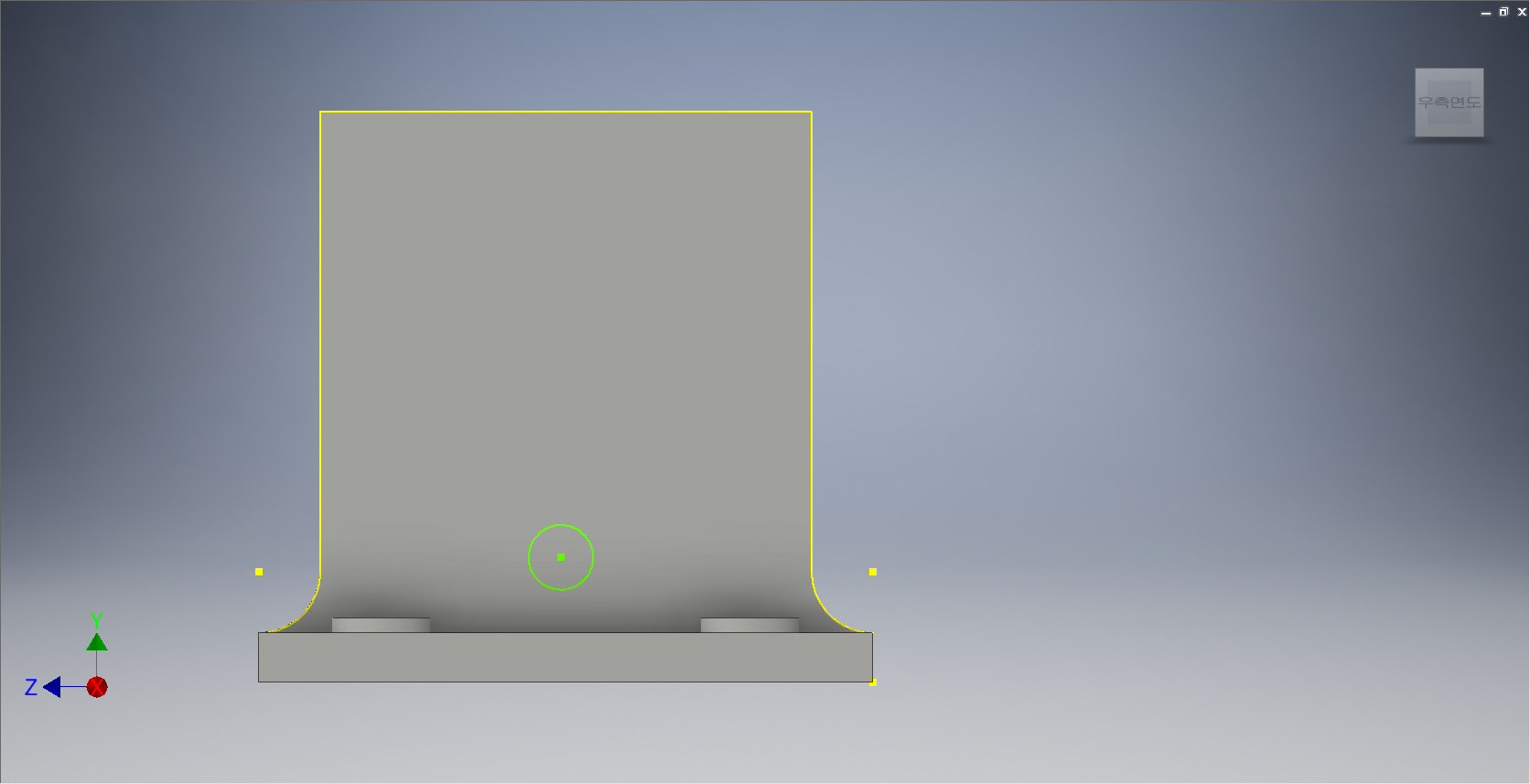

도형의 아랫부분에 중심점 원을 그려준다.









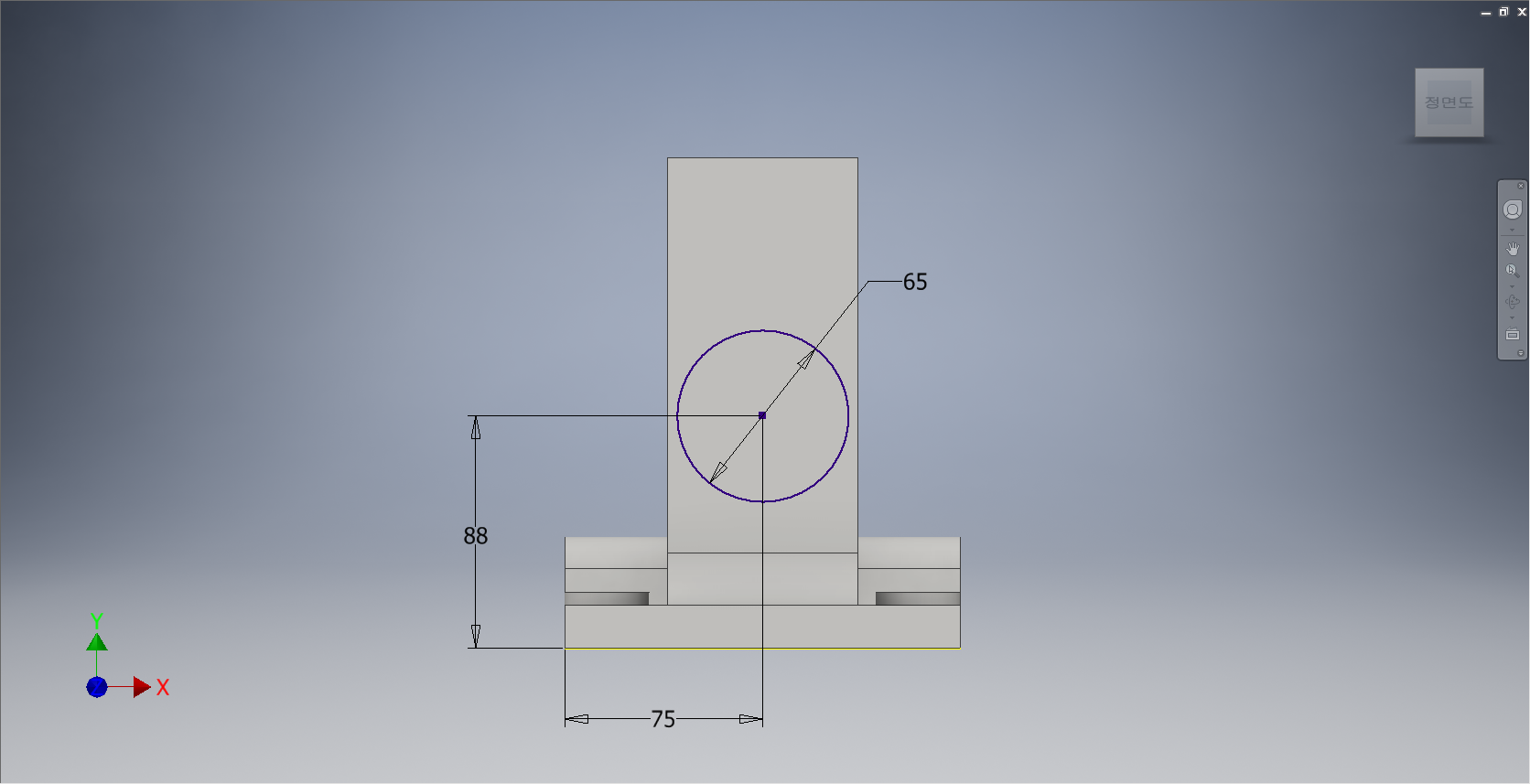

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

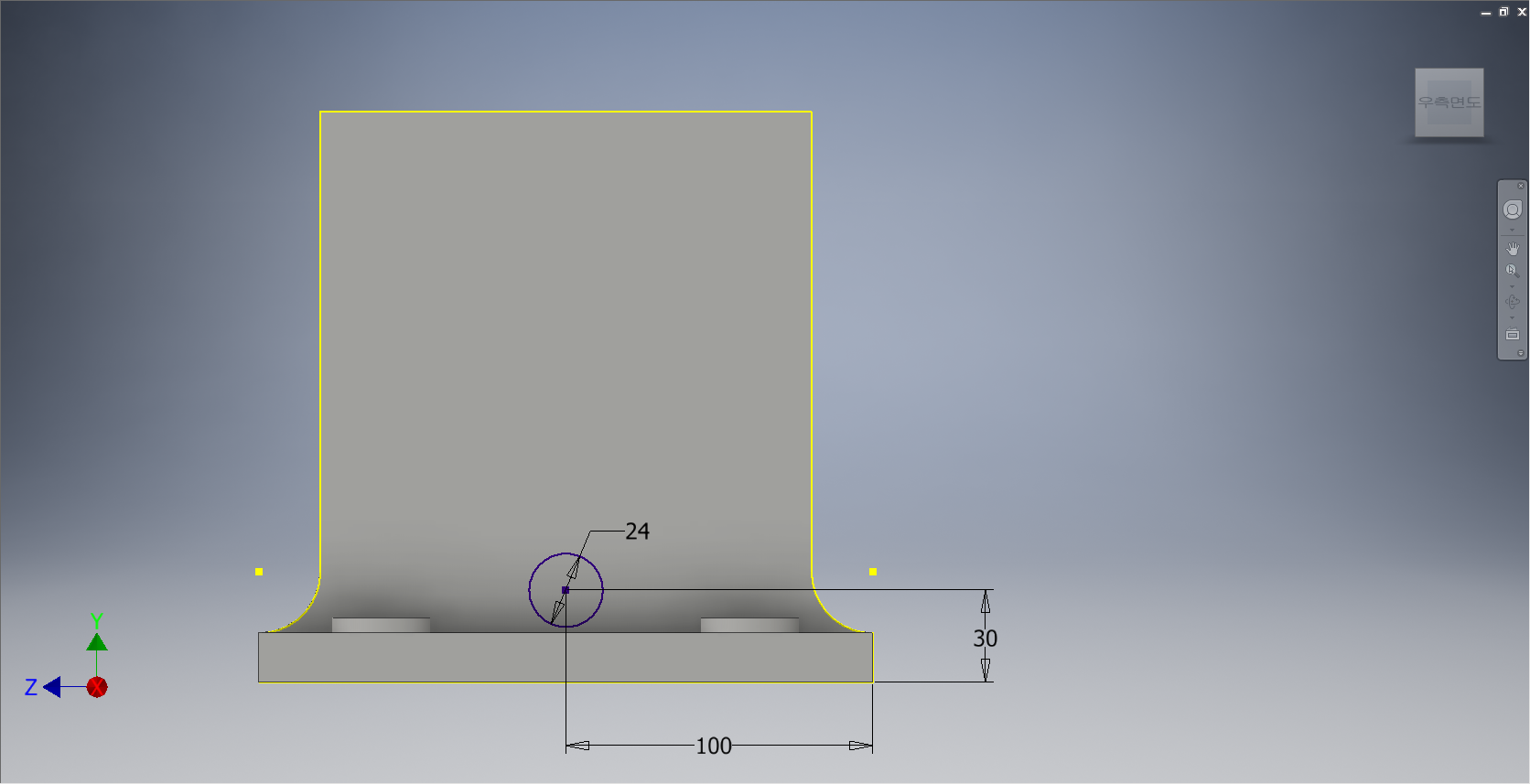

중심점 원에 치수를 부가하여 완전구속상태로 변경해 준다.

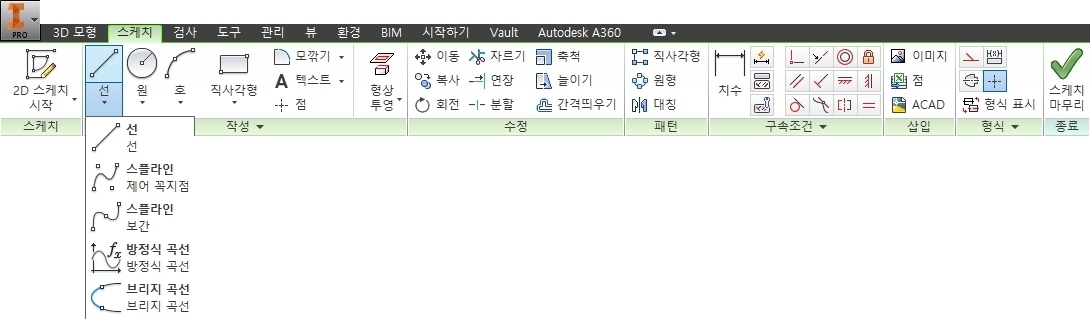

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









중심점 원의 사분점(0도, 180도)을 기준으로 양쪽으로 수직선을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

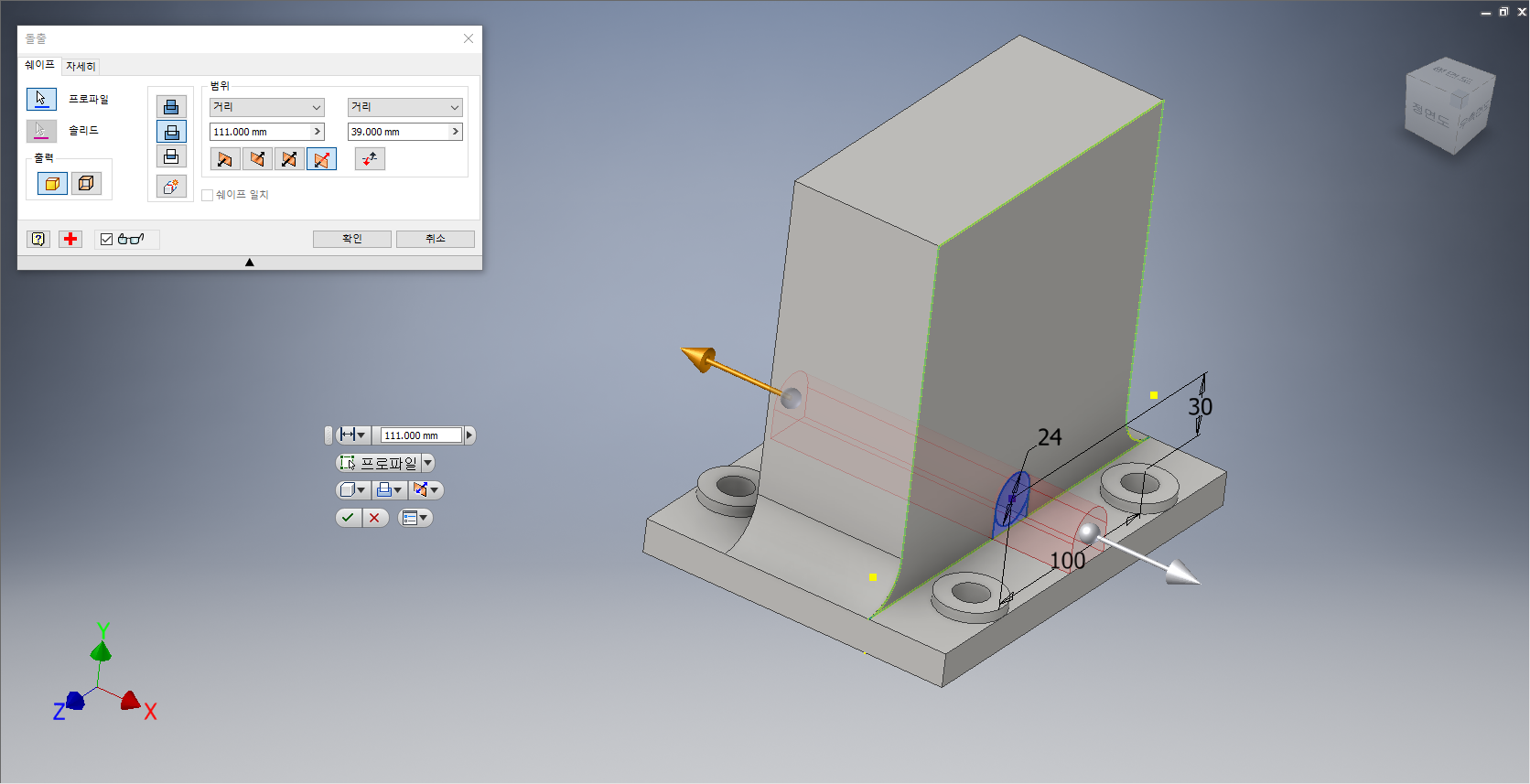

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원과 수직선안의 면을 클릭한다. '비대칭'을 선택하고 거리값 '111mm', '39mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









돌출면을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









돌출된 면을 클릭하여 선들과 원호들을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원호의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









중심점원에 치수를 기입하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 중심점 원을 선택하고, '차집합', 거리값 '150mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









도형의 옆면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

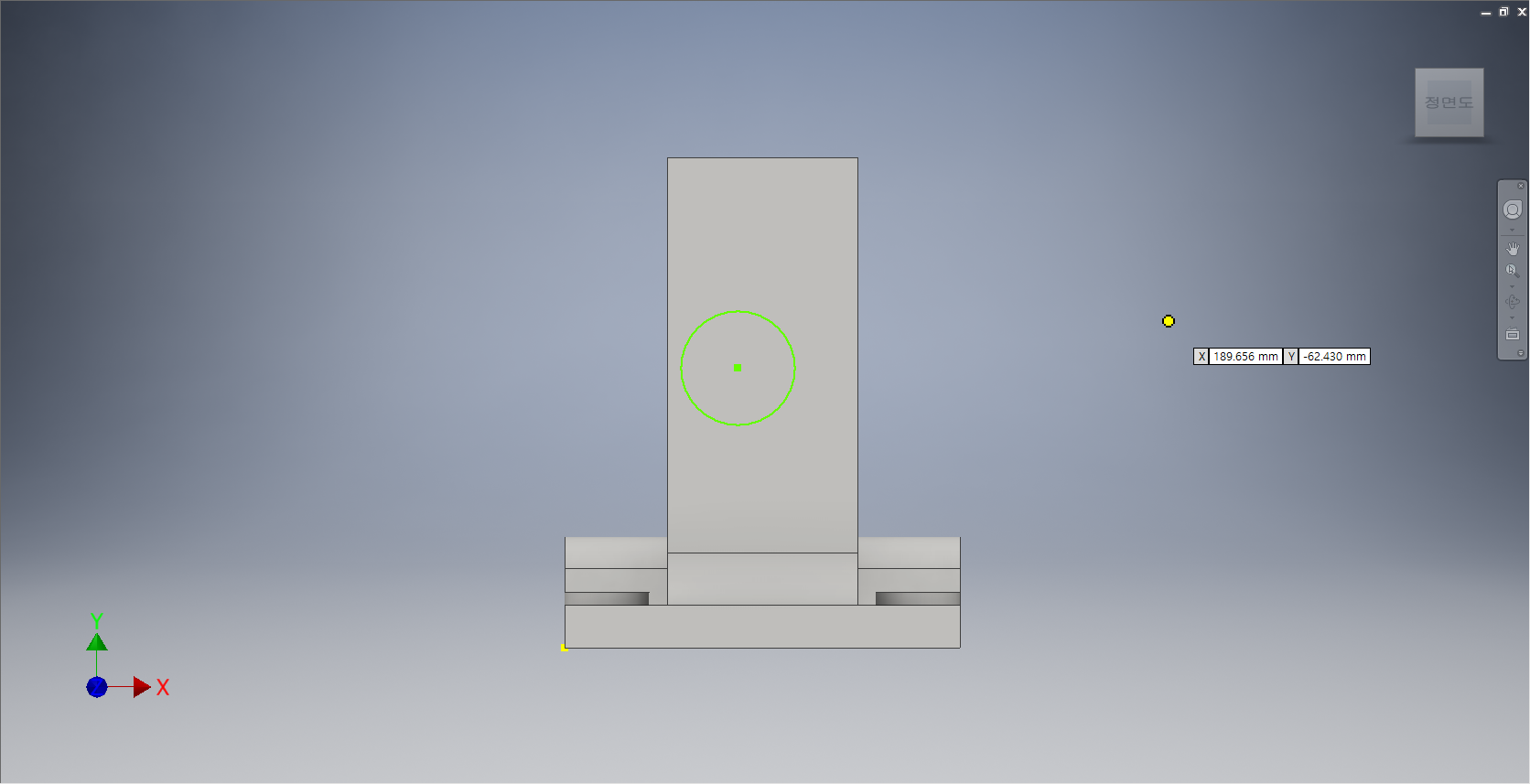

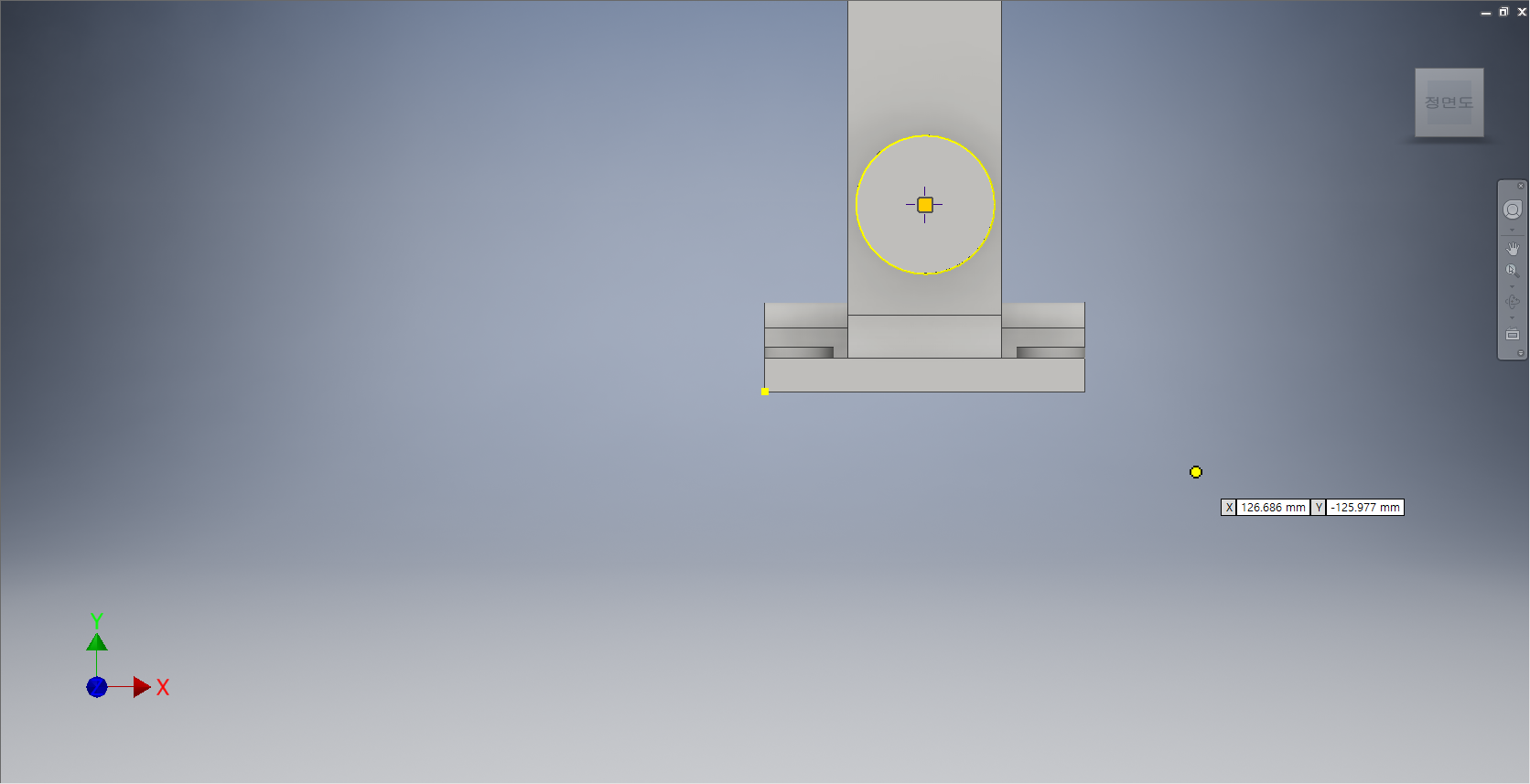

옆면의 중간에 중심점 원을 그려준다.









중심점 원에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

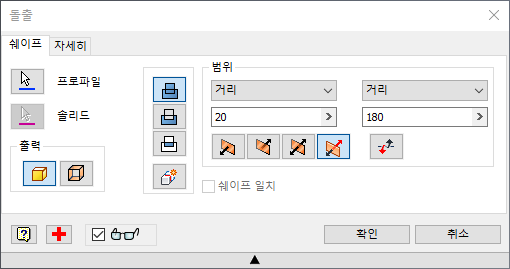

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원을 클릭하고, '비대칭' 거리값 '20mm', '180mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

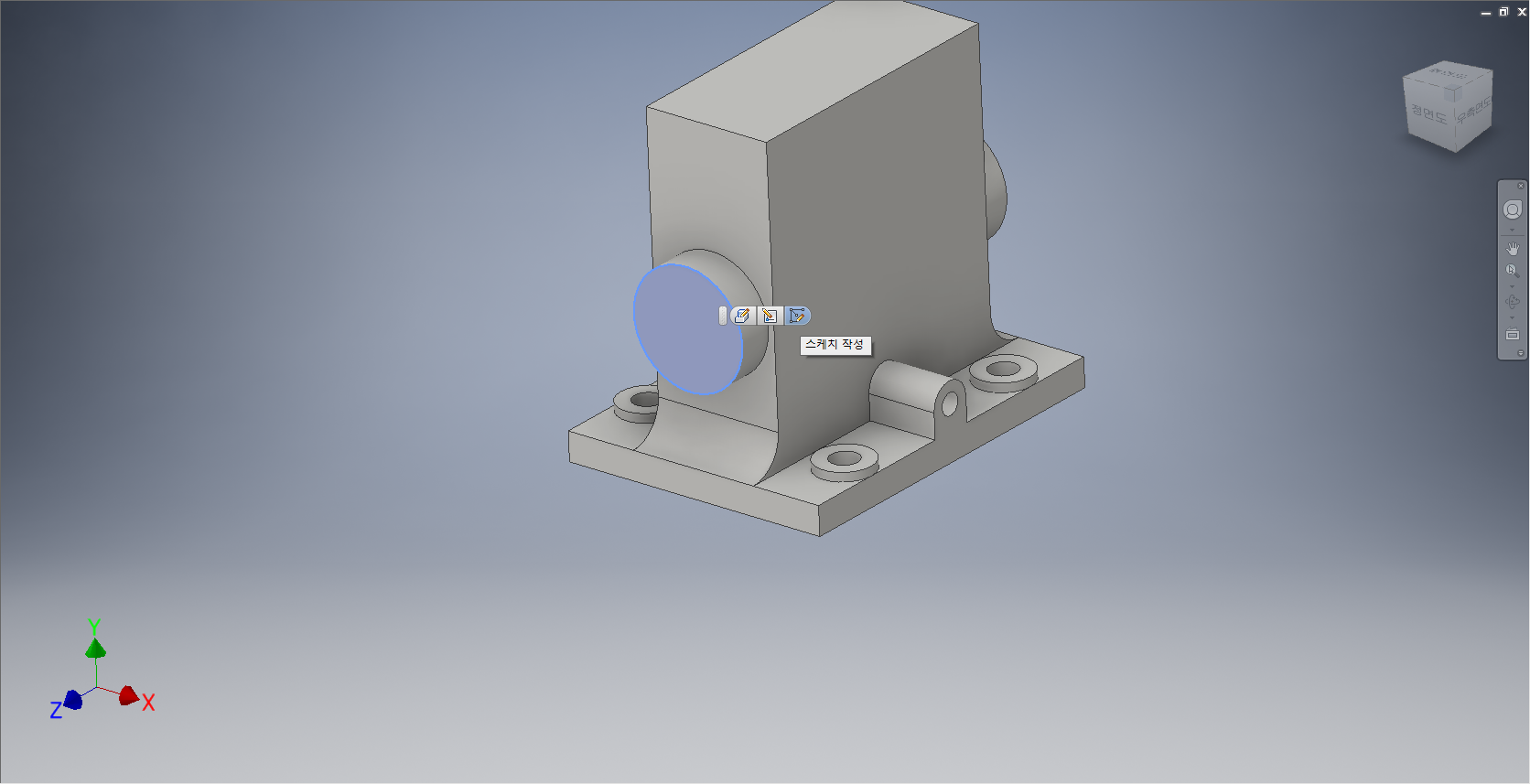

원통의 면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원을 클릭하여 원호를 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









중심점을 클릭하여 점을 찍어 준다.

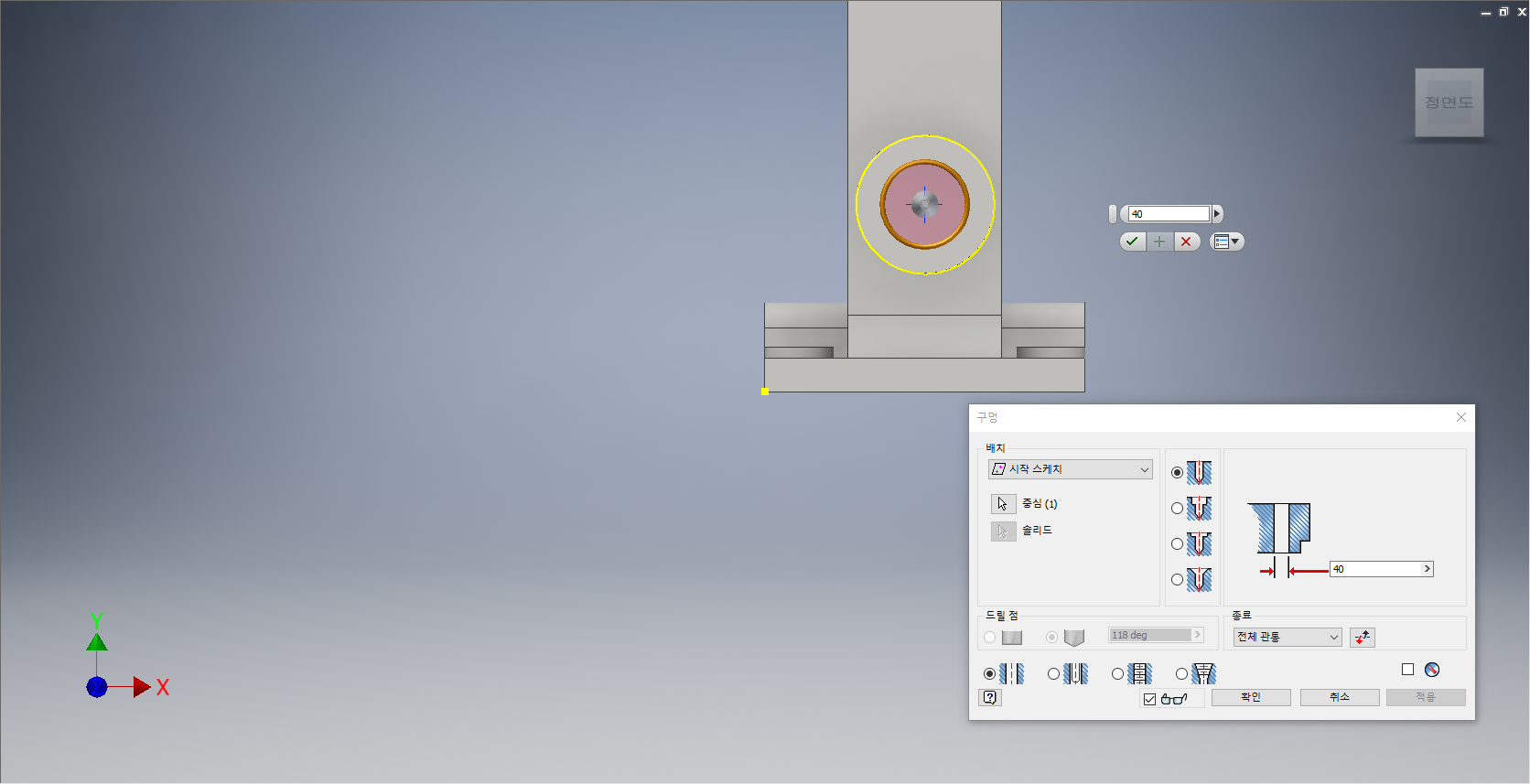

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통'를 지정한다. 구멍의 크기를 '40'로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

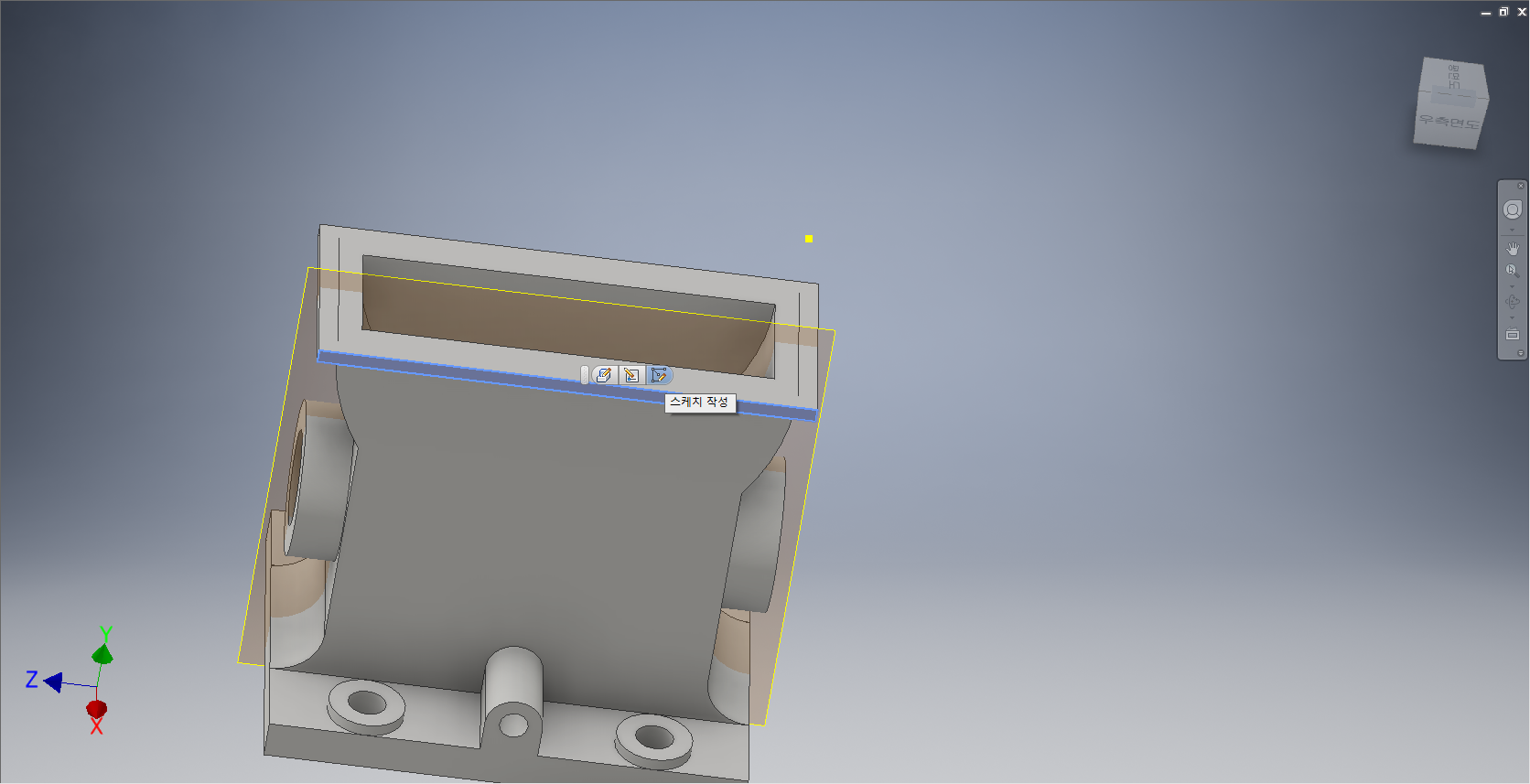

도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









사각형 면을 클릭하여 형상투영시켜 준다.

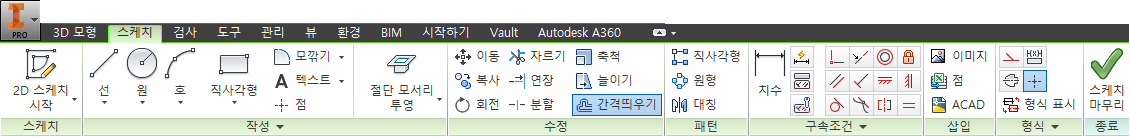

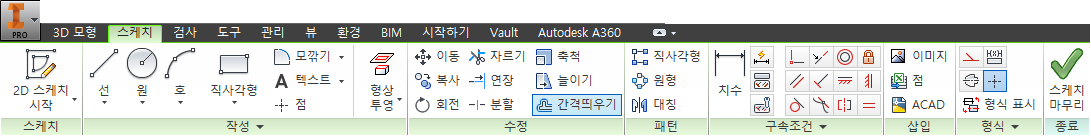

[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

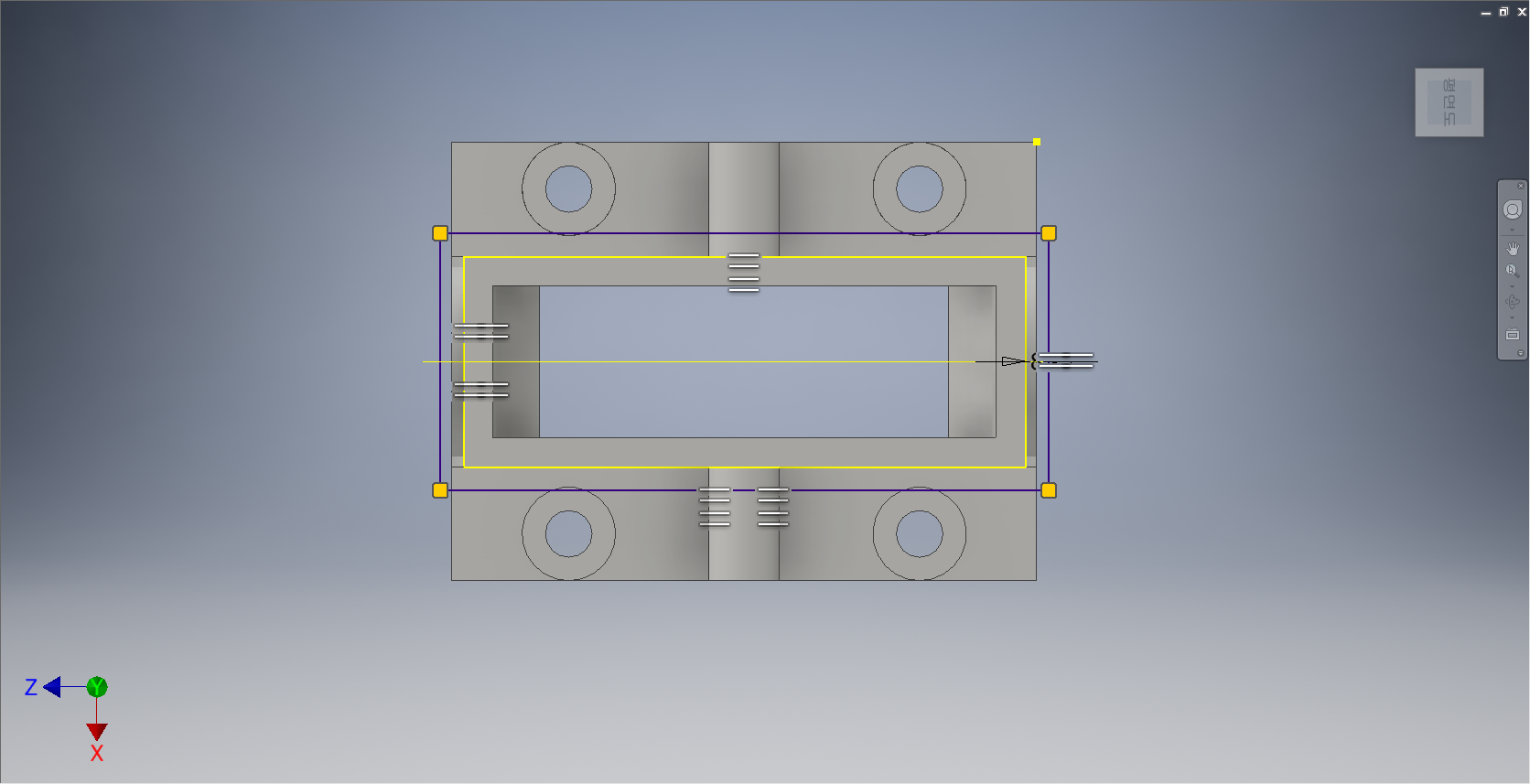

도형의 안쪽으로 10mm만큼 간격띄우기를 해준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 사각형을 선택한다. '차집합', 거리값 '186mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









정면을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

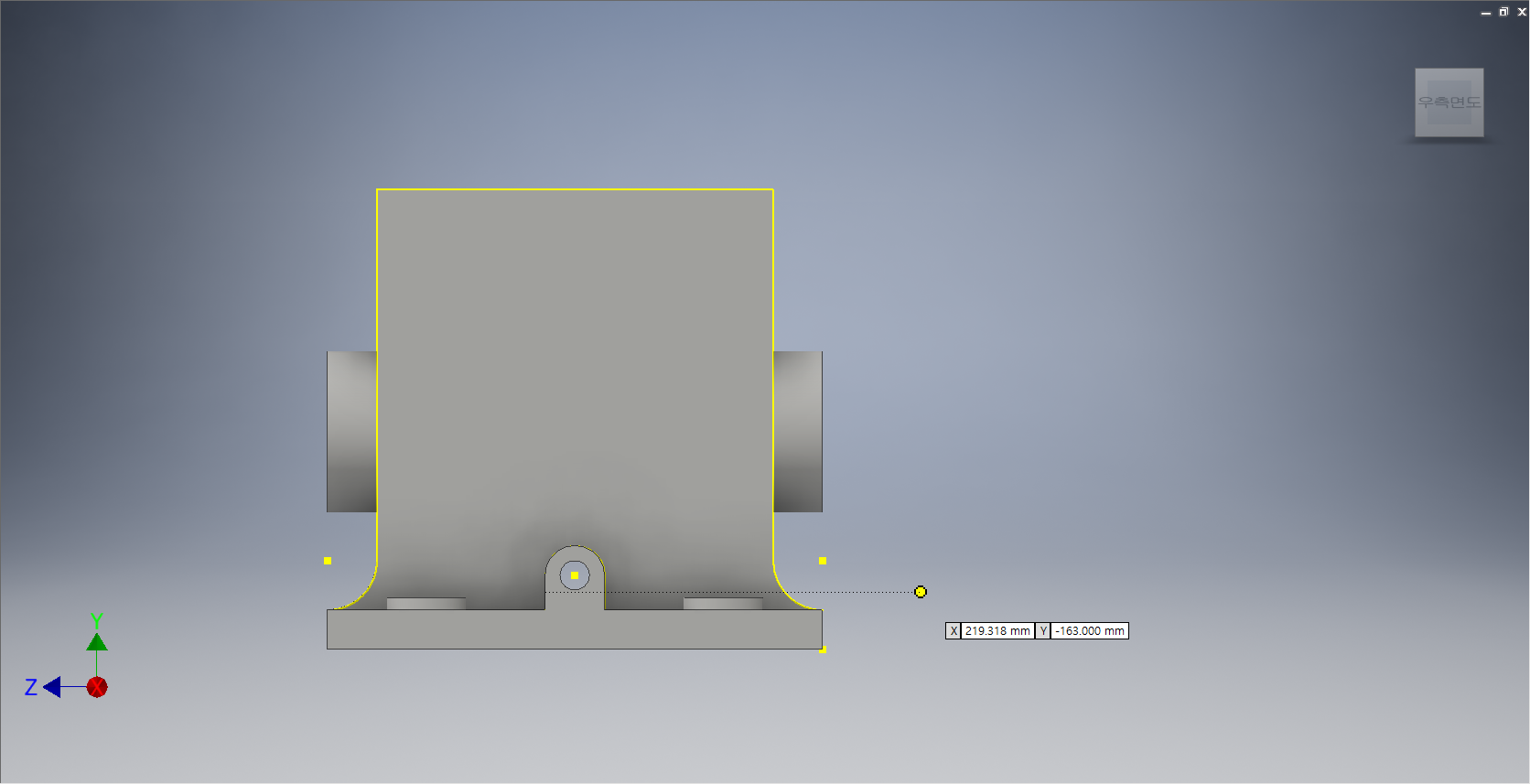

정면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

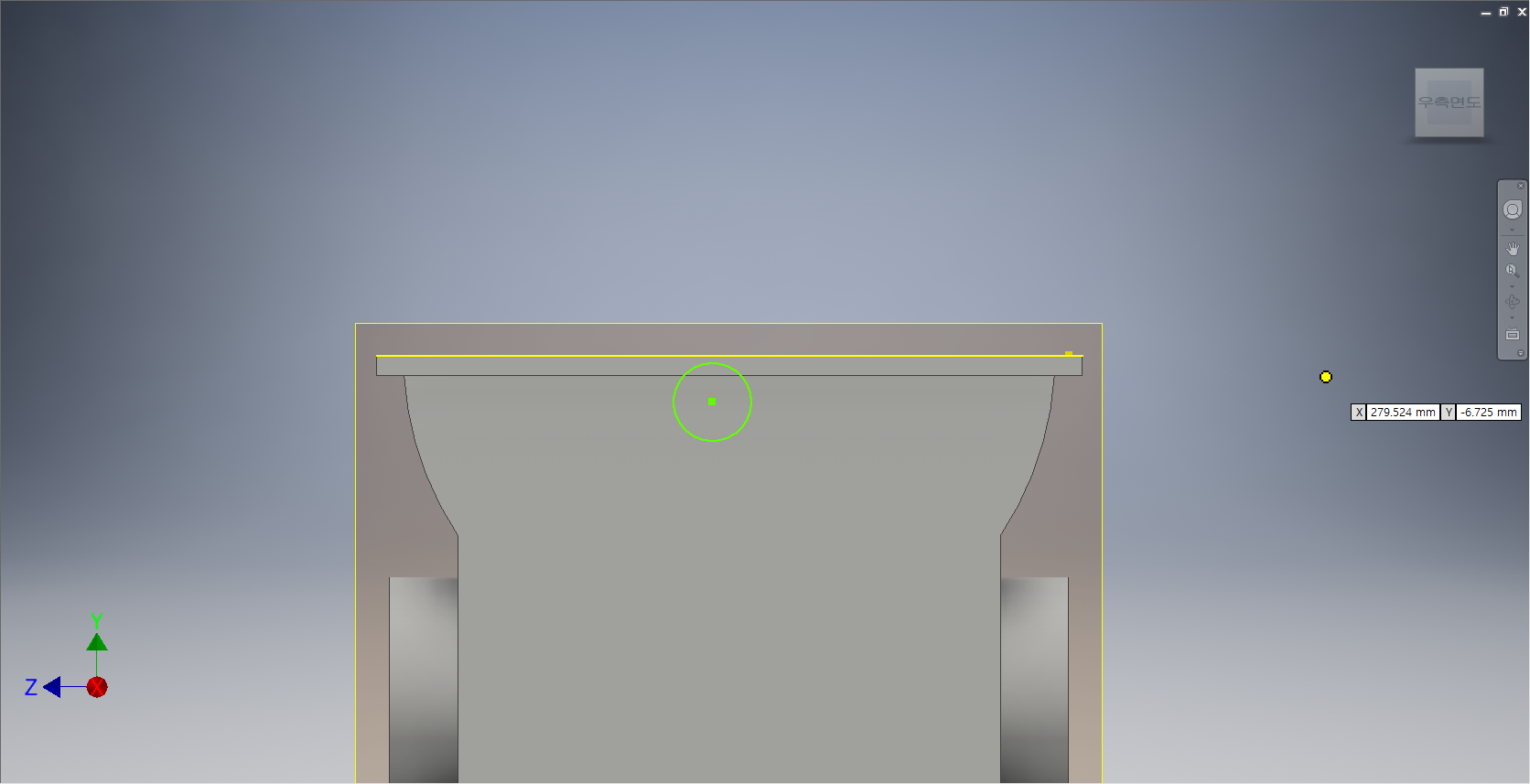

위의 선의 중간점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

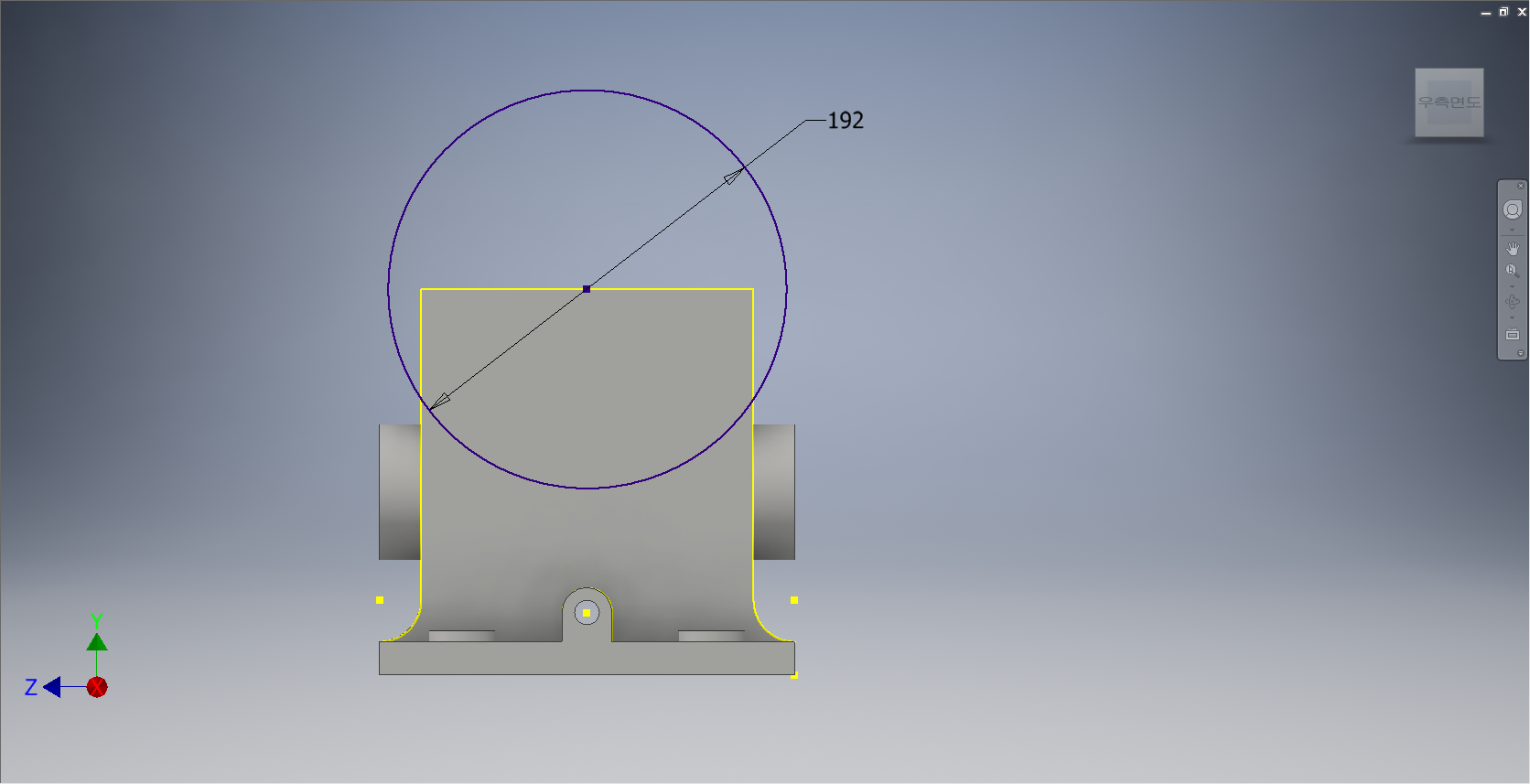

중심점 원에 치수를 부가하여 완전구속상태로 변경해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 사분점(0도, 90도)을 클릭하여 수평으로 양쪽으로 수직선을 그려준다.

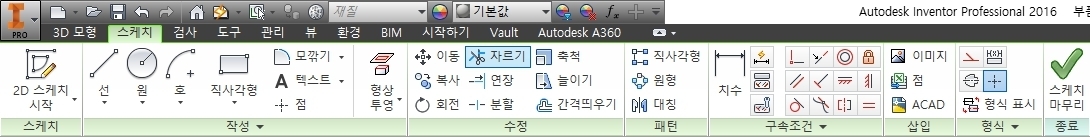

[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들을 지워준다.

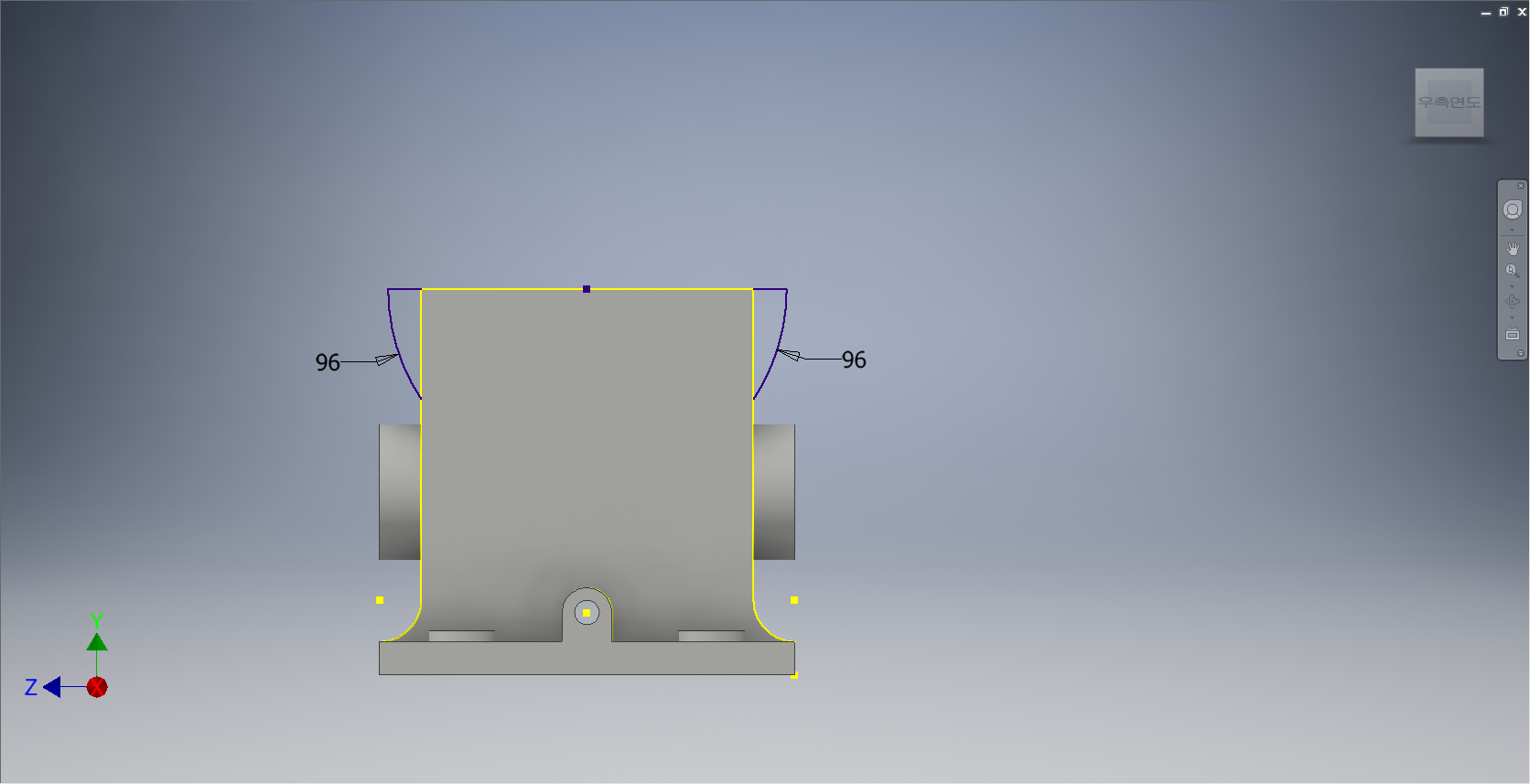

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원호에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원호의 면을 선택하고, '방향2', 거리값 '72mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

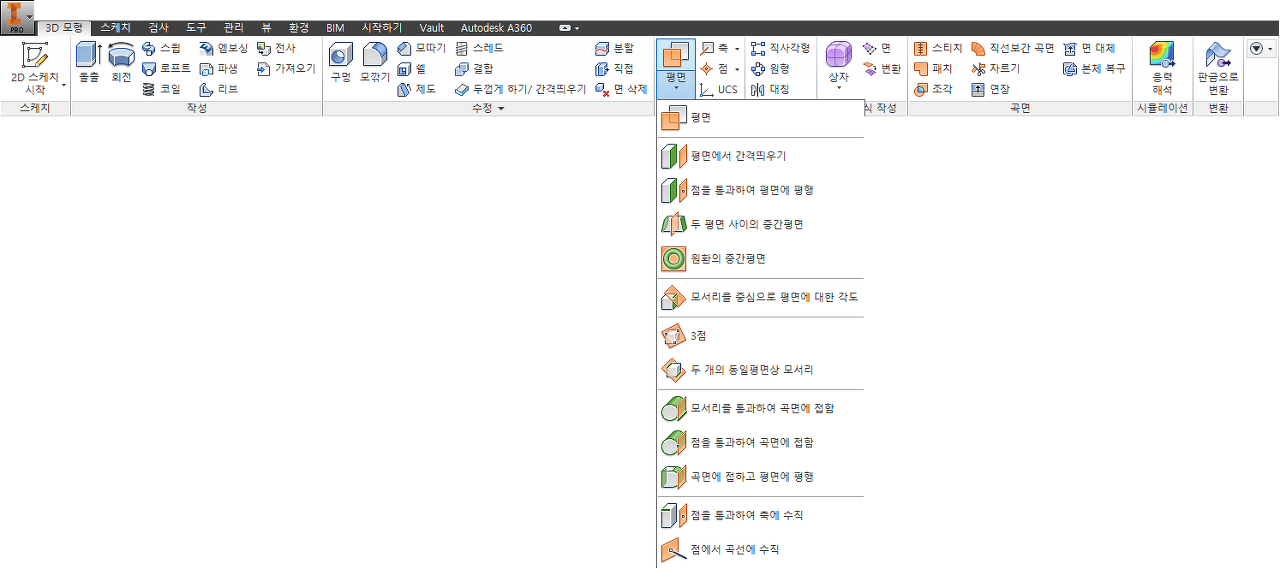

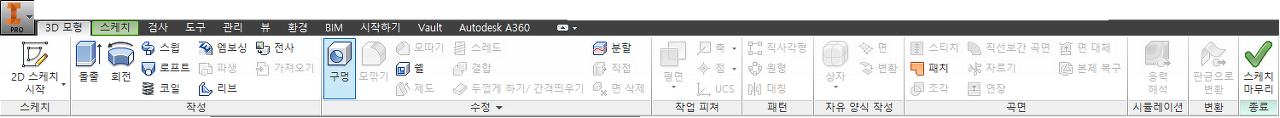

[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









정면과 뒷면을 클릭하여 중간에 작업평면을 만들어준다.

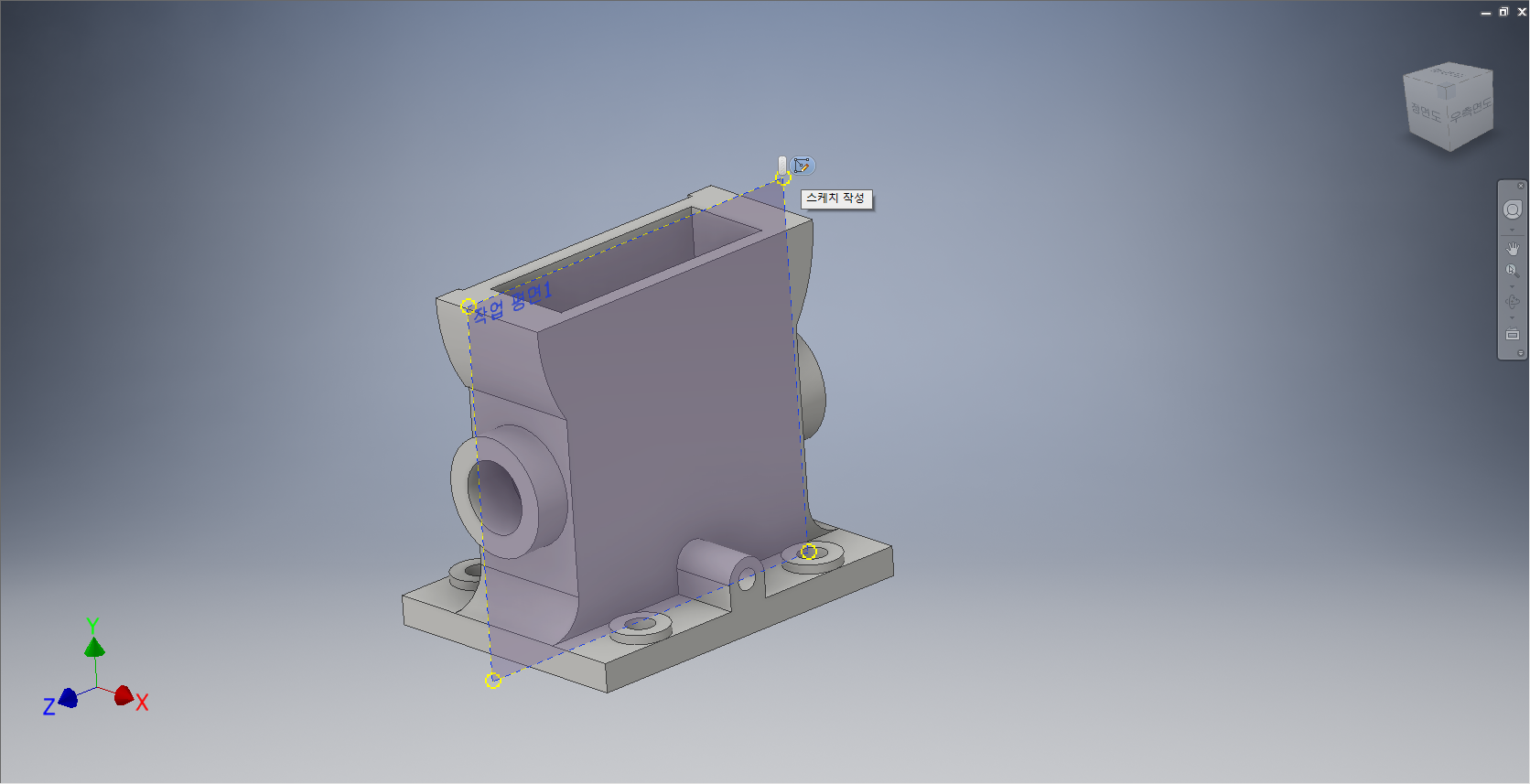

[작업평면1]의 모서리 점을 클릭하여 [스케치 작성]을 선택한다.

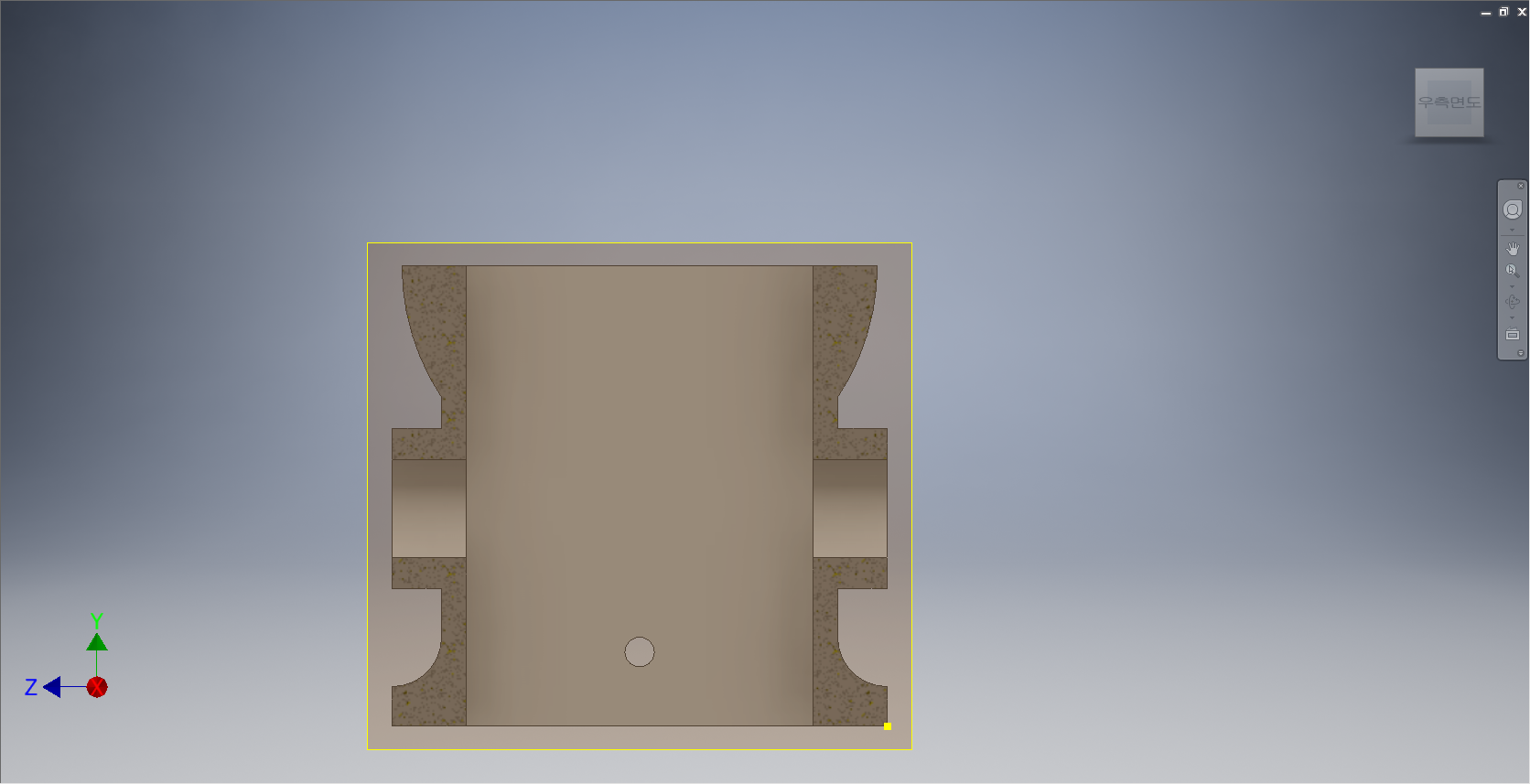

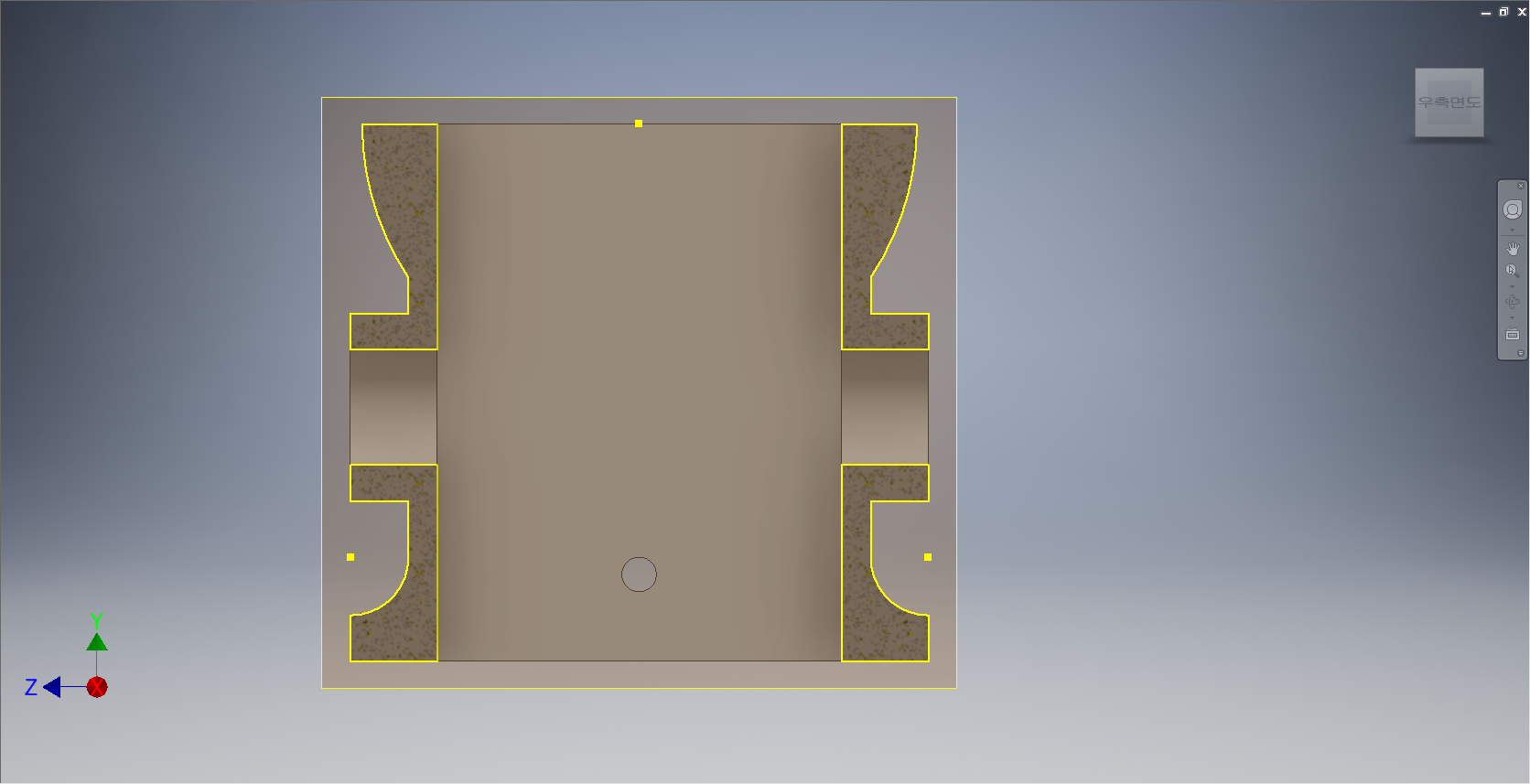

[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단면 투영된 것을 확인한다.

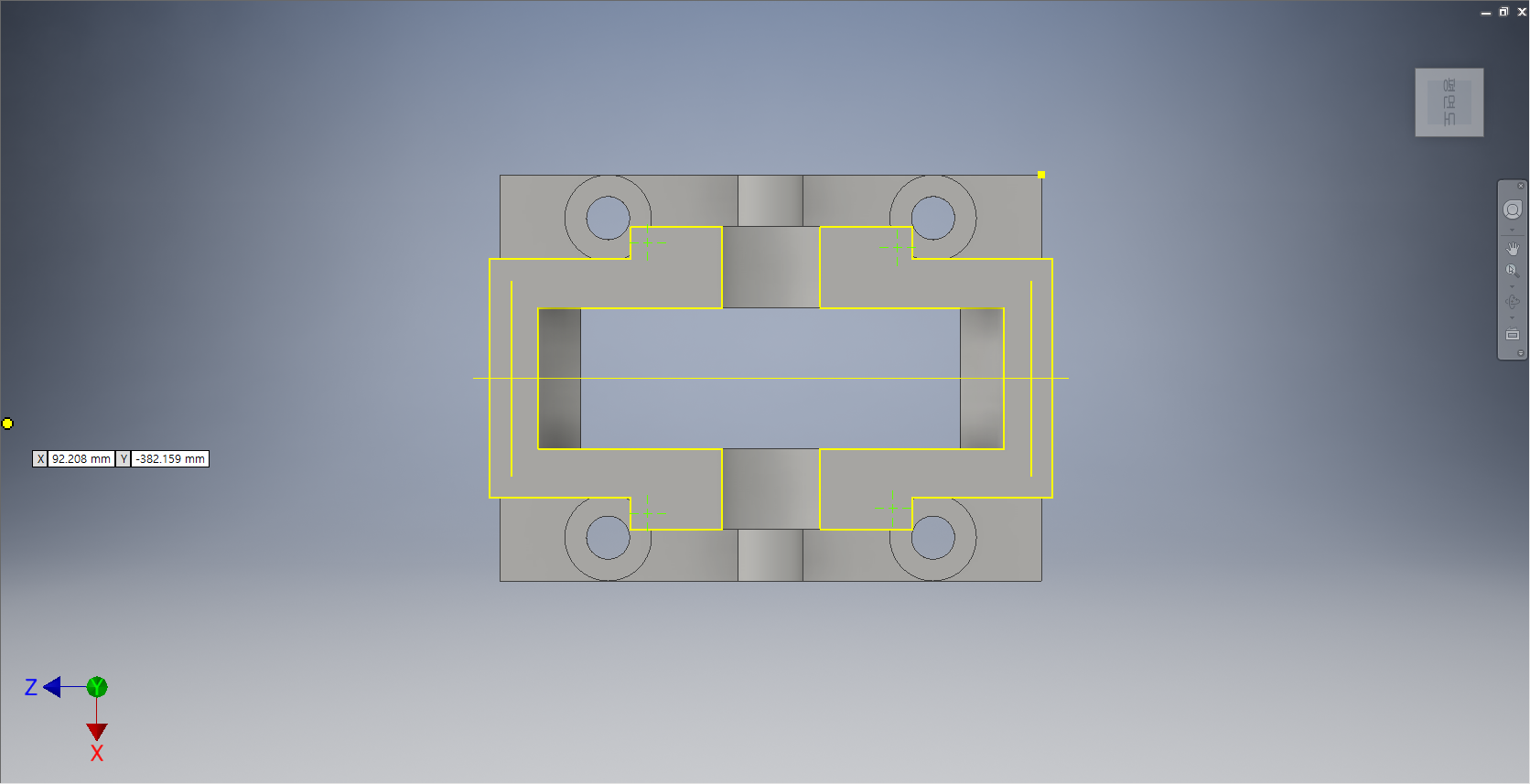

[스케치] 탭  - [수정] 패널 - [간격띄우기] 도구를 선택한다.

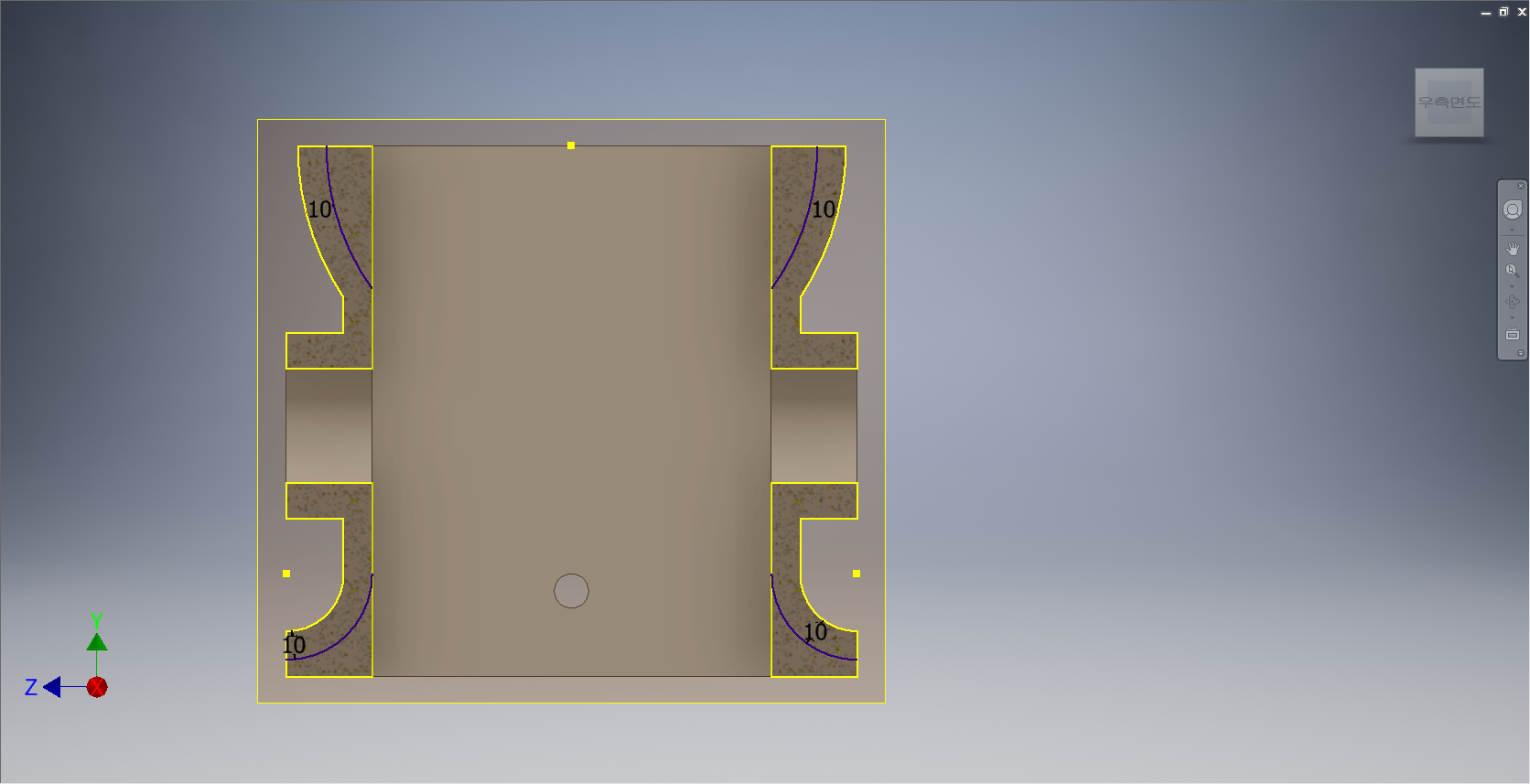

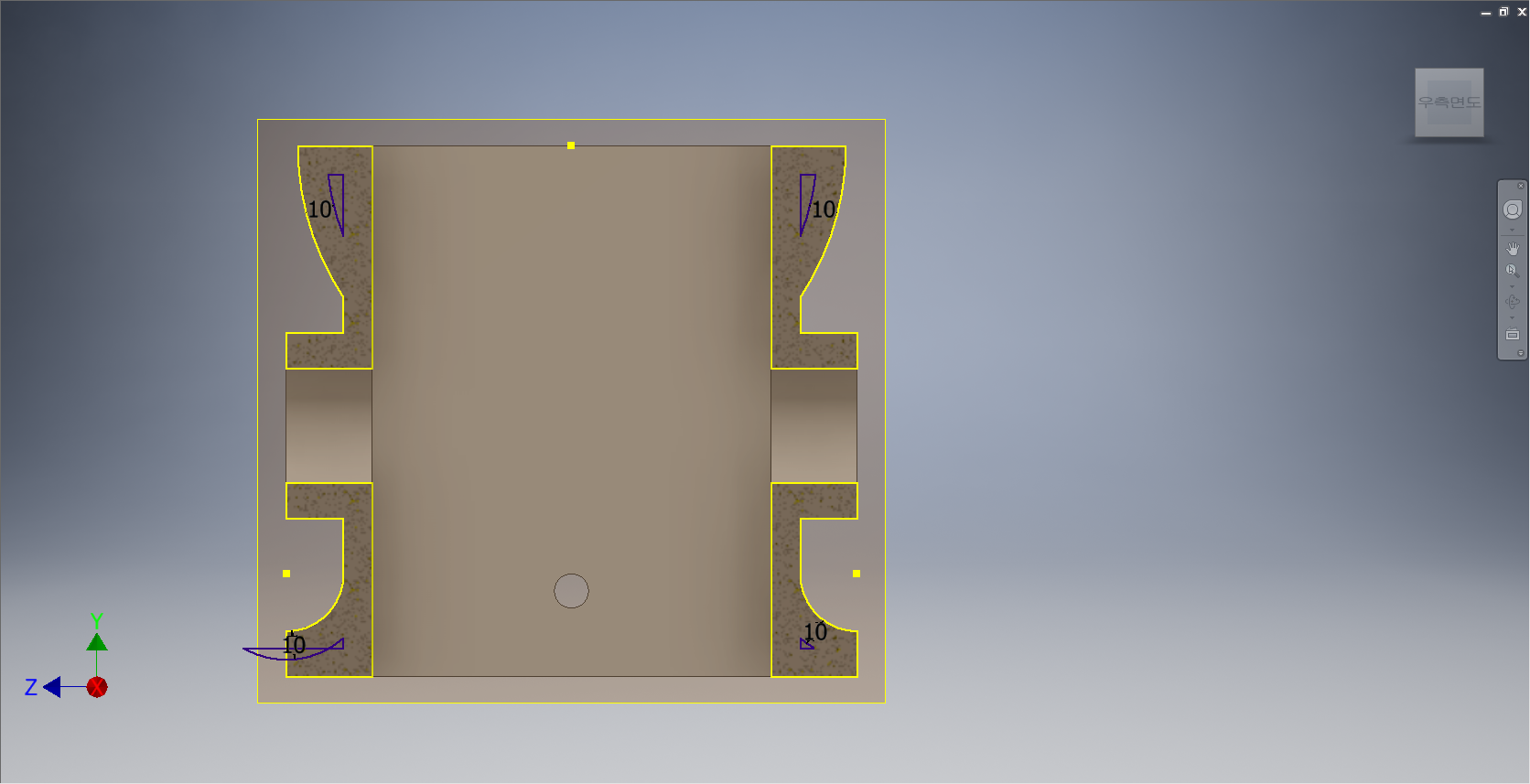

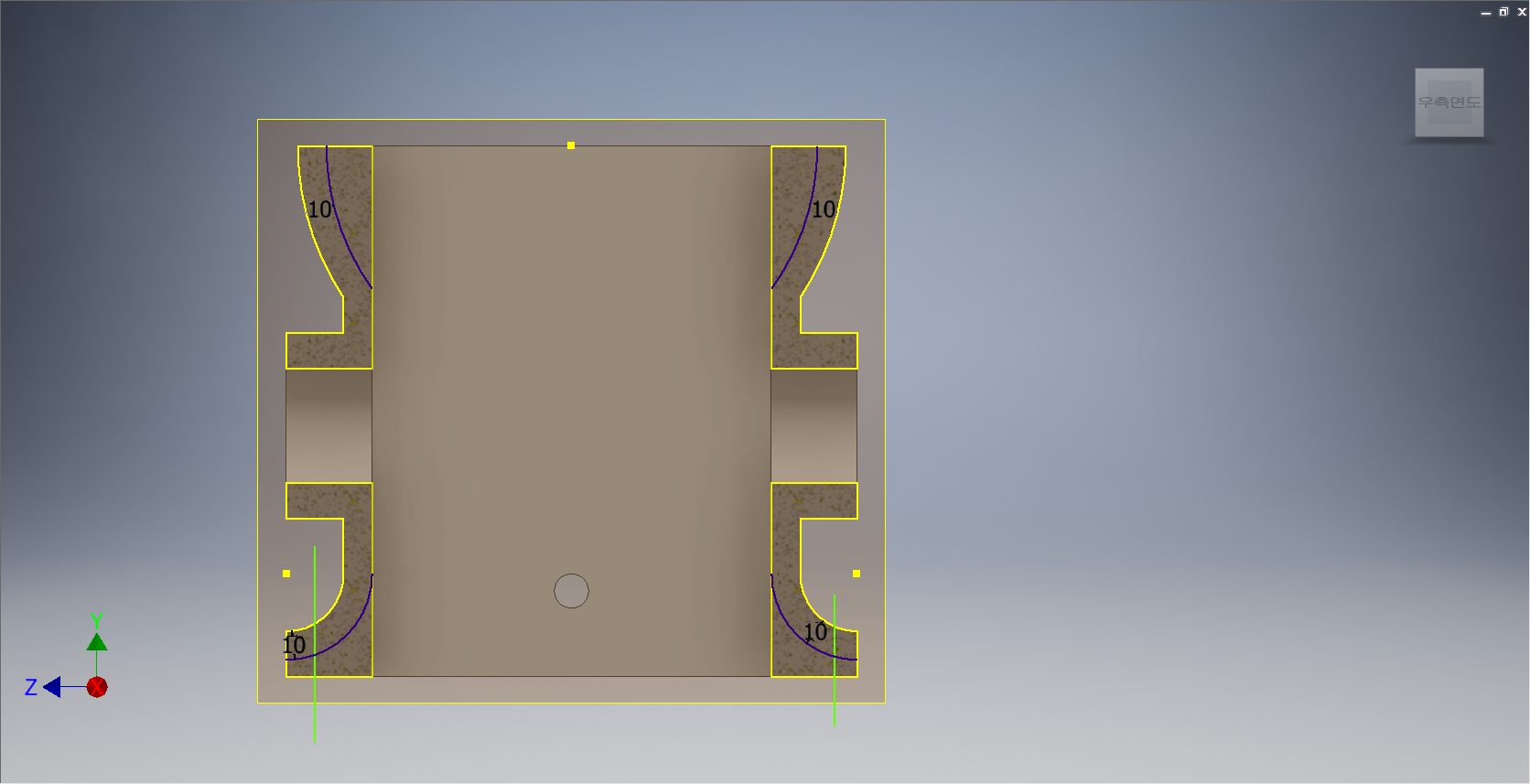

상기화면과 같이 상하부의 곡면을 클릭하여 안쪽의 '10.00mm'씩 간격띄우기를 한다.









[스케치] 탭 - [수정] 탭 - [연장] 도구를 선택한다.









간격띄우기한 곡면들을 상기화면과 같이 연장을 시켜준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









안쪽의 불필요한 선들을 지워준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

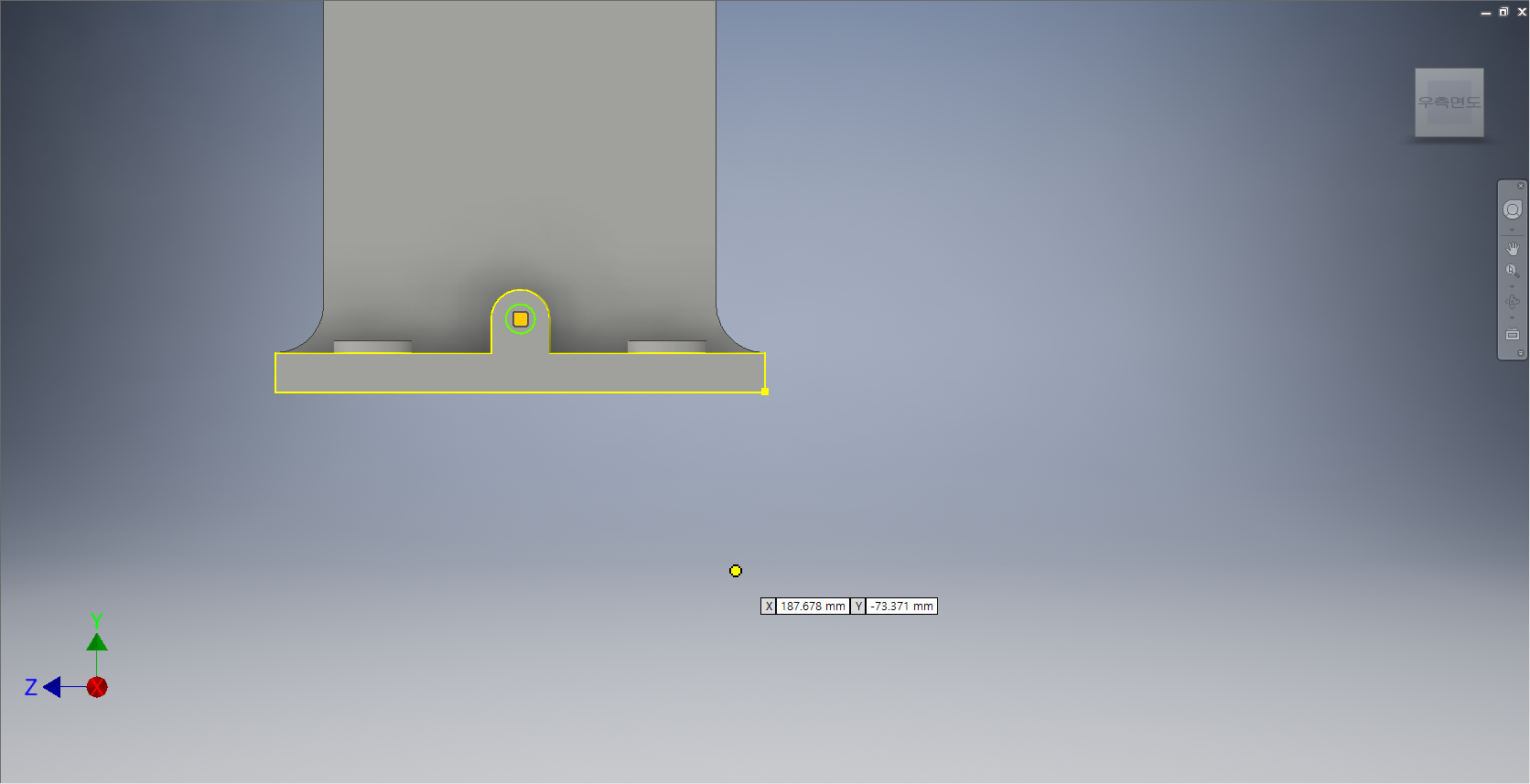

도형의 아래에 상기화면과 같이 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 도형의 끝단에서 수직선까지 치수를 부가한다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









불필요한 선들을 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 상기화면과 같이 클릭한다. '차집합', 거리값 '52mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.

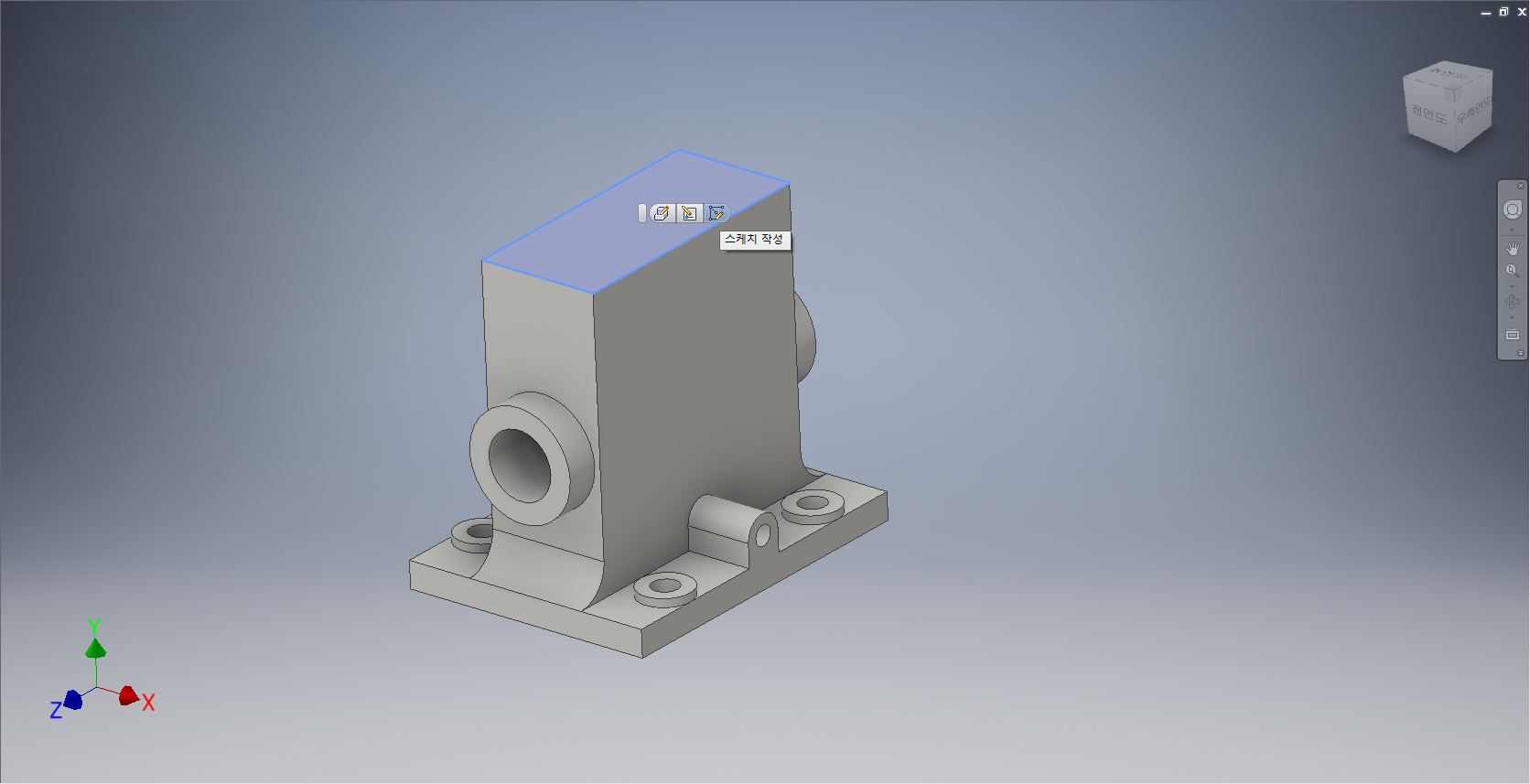

도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









윗면의 사각형을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 선을 기준으로 '8.00mm'간격으로 띄워준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 사각형의 면을 클릭하고, 거리값 '6mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 면을 선택한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상부의 선을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









형상투영된 선 주변에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 치수를 부가하여 정확한 크기와 거리값을 지정하고 완전구속상태로 변경해준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









형상투영된 선을 기준으로 중심점 원의 윗 원호를 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인하고, '차집합', 거리값 '88mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.

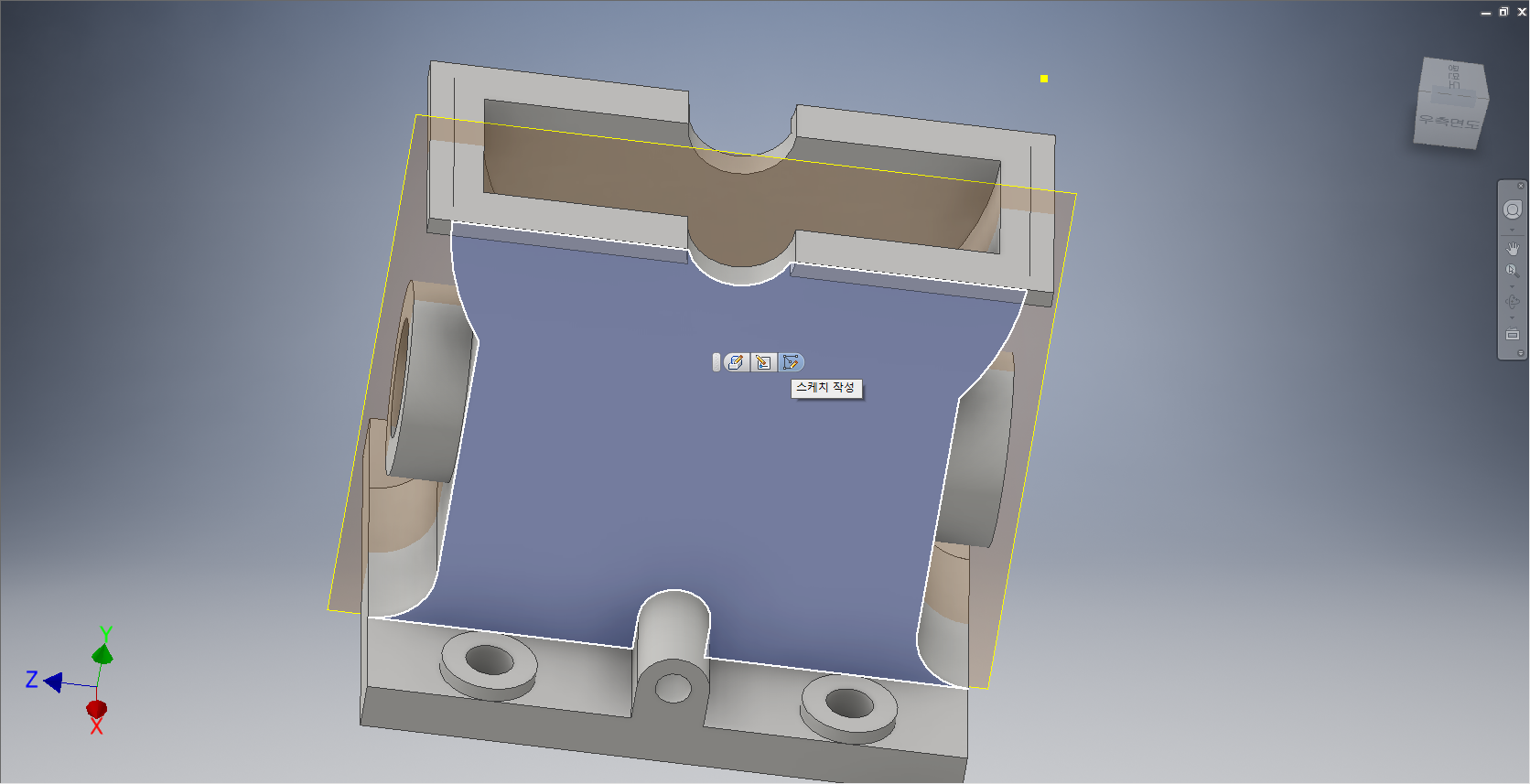

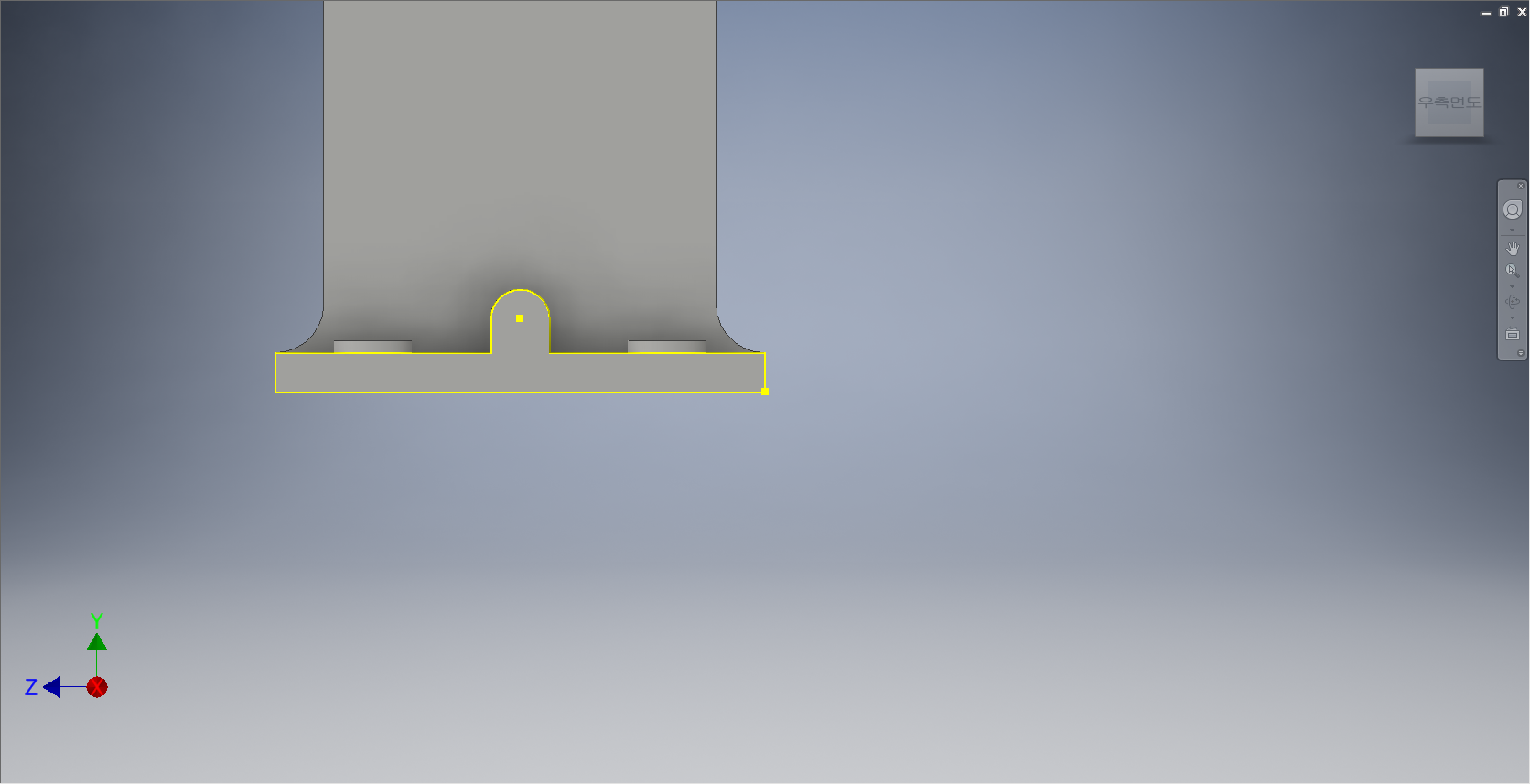

정면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상기화면과 같이 맨위의 수평선과 반원의 원호들을 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

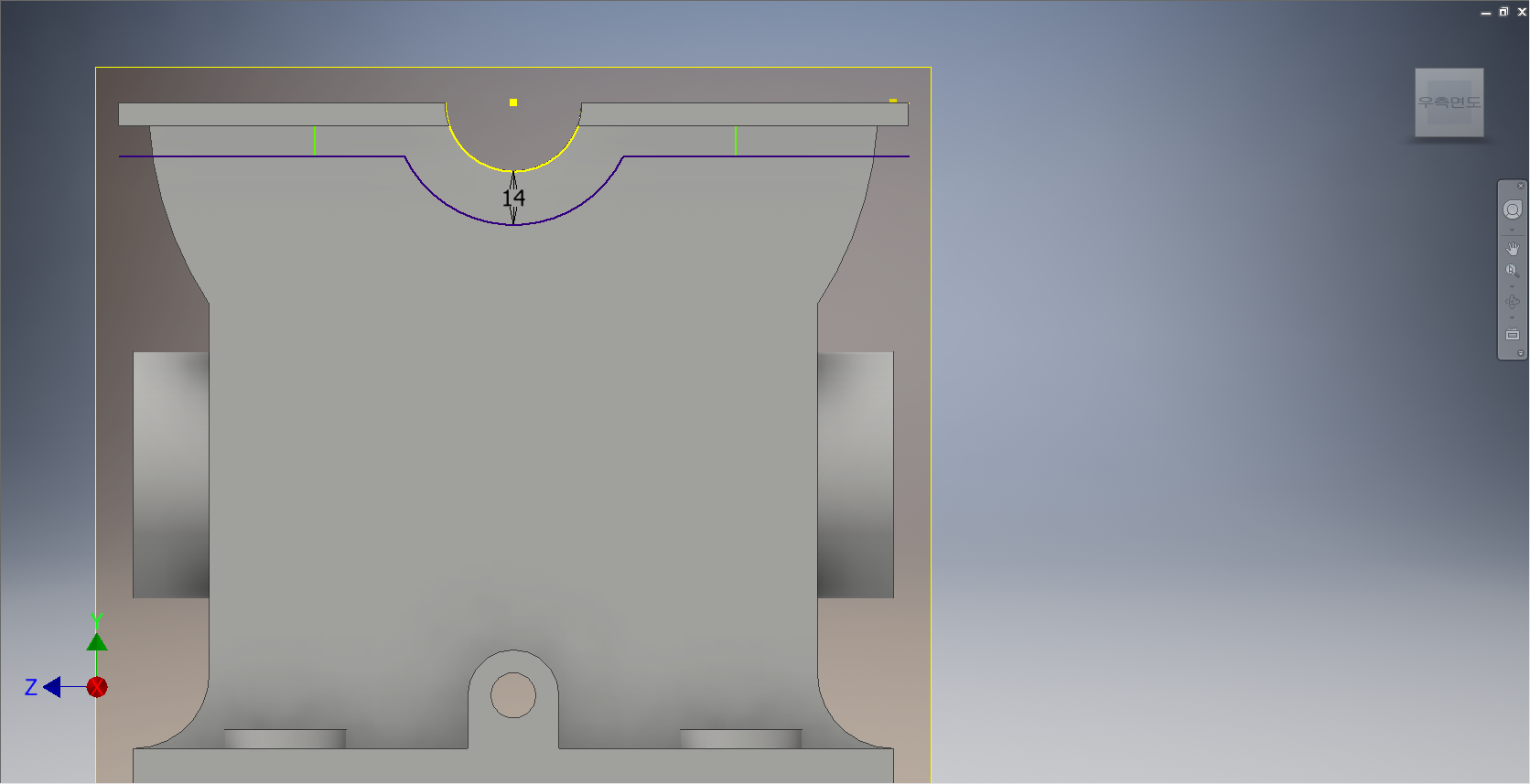

형상투영된 요소들을 '14.00mm'로 간격띄우기를 해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원호의 양쪽을 기준으로 좌우로 수직선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 치수를 부가하여 정확한 거리 값을 입력해 준다.

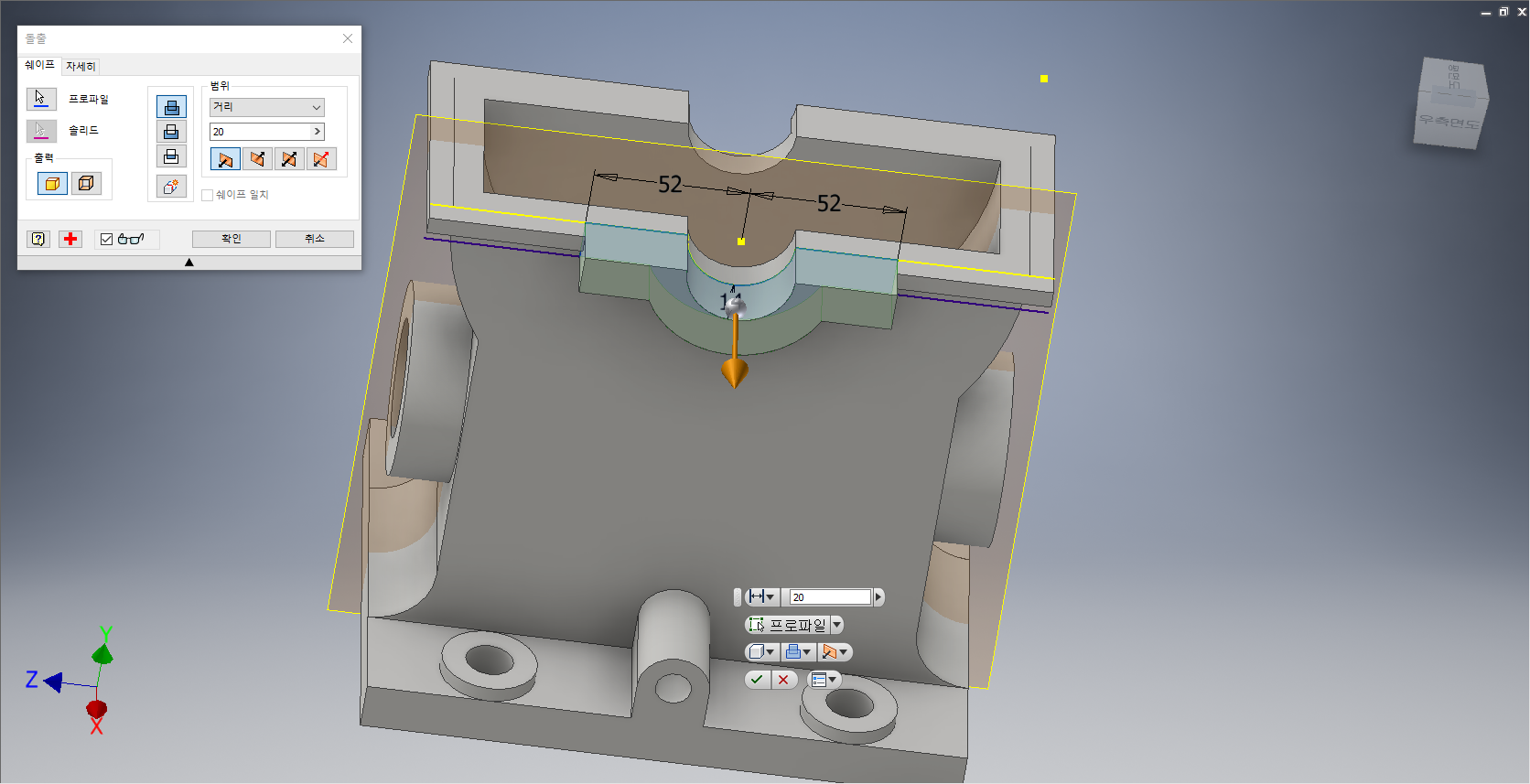

[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인하고, 거리값 '20mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

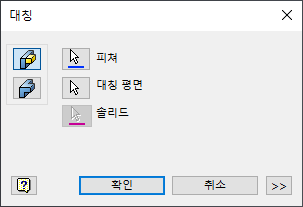

[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 피처를 클릭하여 돌출형태를 선택한다. 대칭평면을 작업평면1로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.

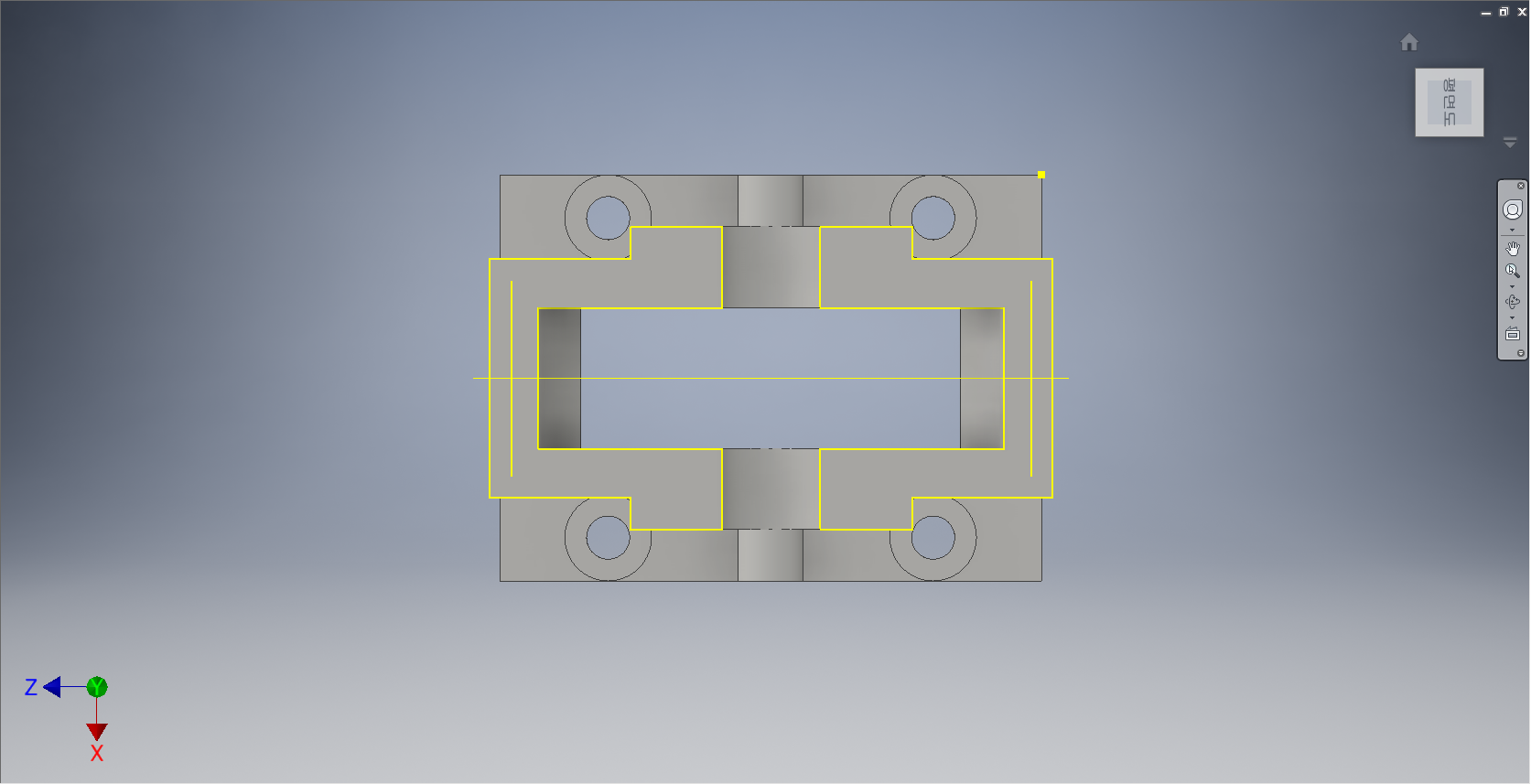

도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









좌우의 면을 클릭하여 주변의 선들을 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









상기화면과 같이 네 지점에 점을 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









네 개의 점을 기준으로 각각 치수를 부가하여 완전구속상태로 변경해 준다.

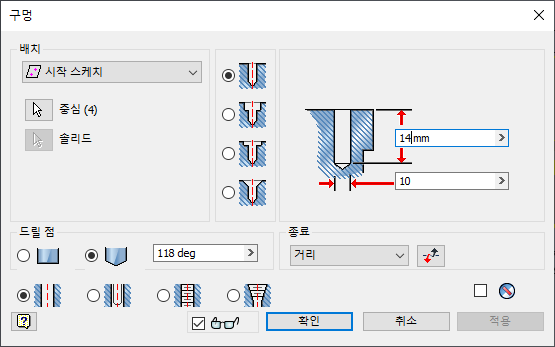

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리'를 지정한다. 구멍의 크기를 '10', 거리를 '14' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

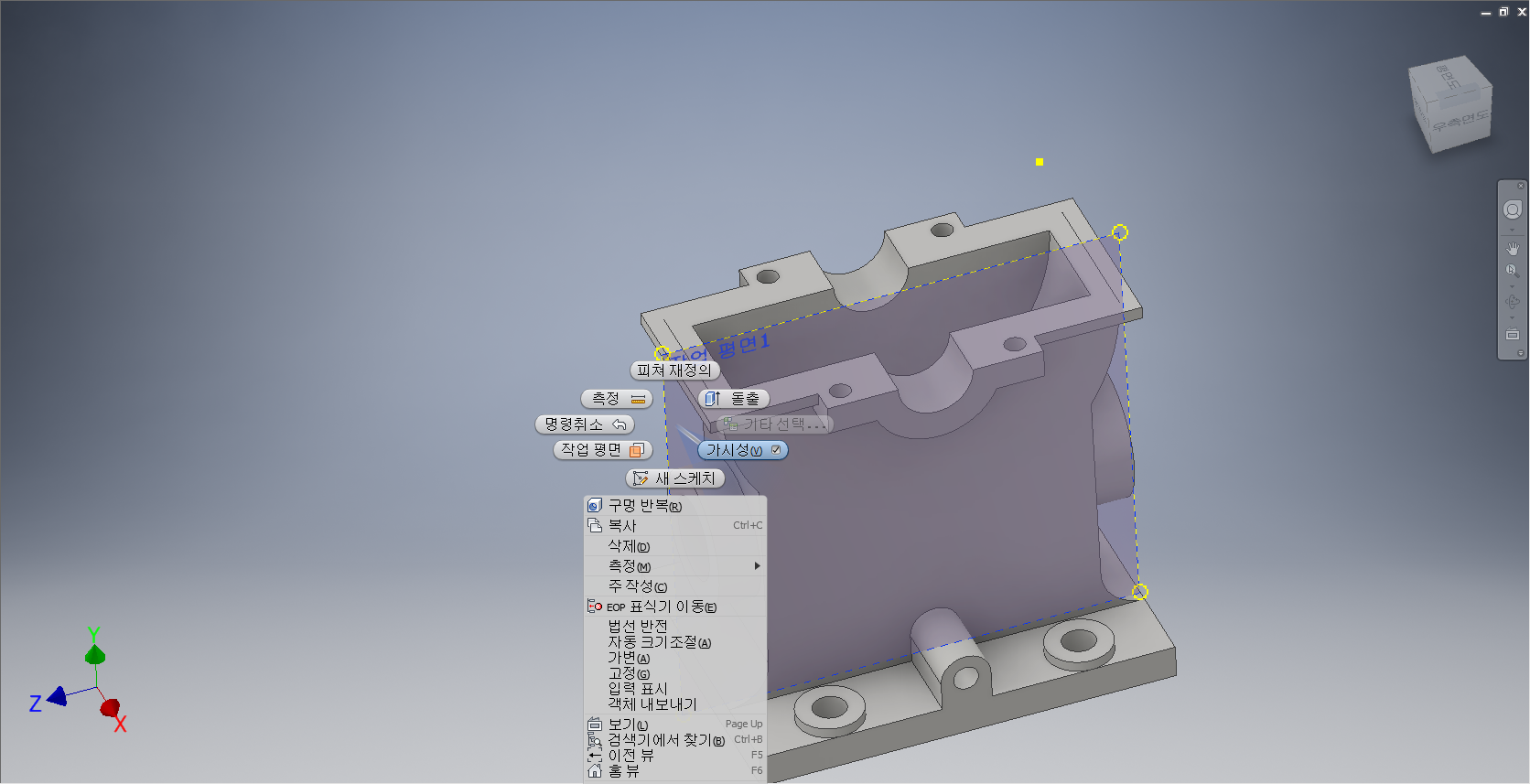

[작업평면1]을 선택하고 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면1을 화면에서 지워준다.









모델링의 전체적인 이미지를 확인한 후, 저장하고 종료한다.
