오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 30. 모델링 따라하기 - 3

IT정보/인벤터(Inventor) 따라하기

by 상민짱짱 2022. 3. 16. 07:00

본문

728x90
반응형

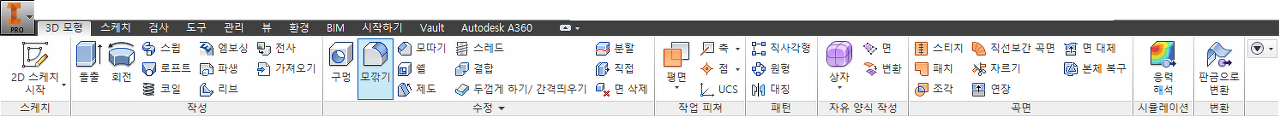

[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.

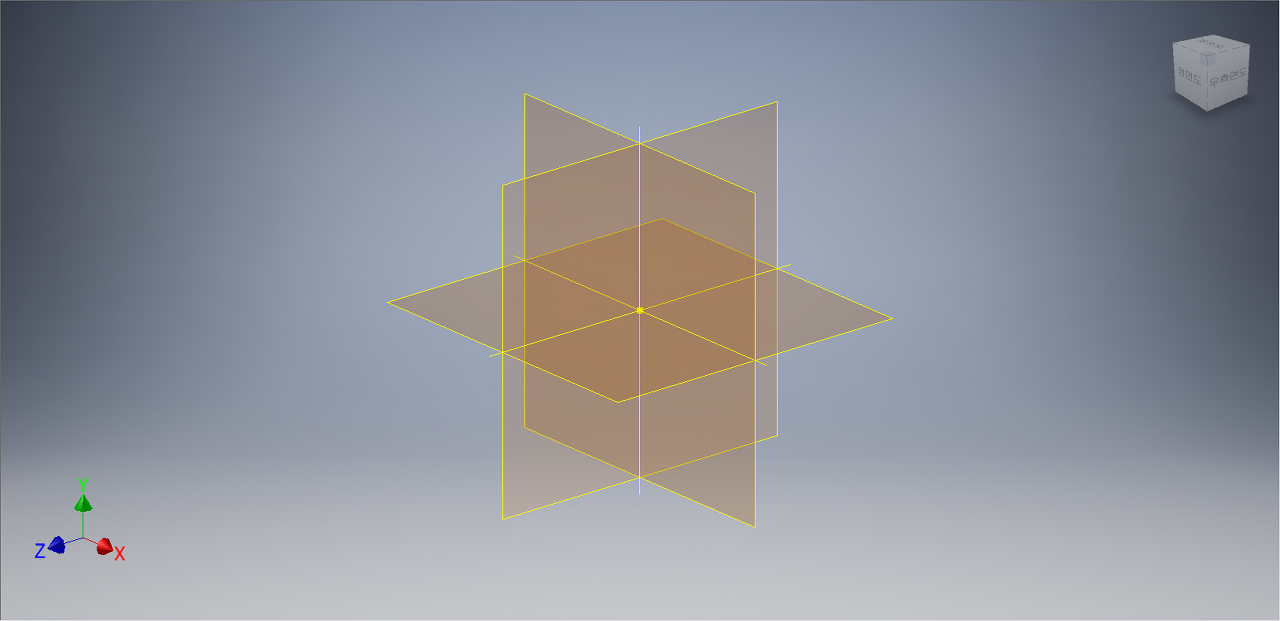

작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

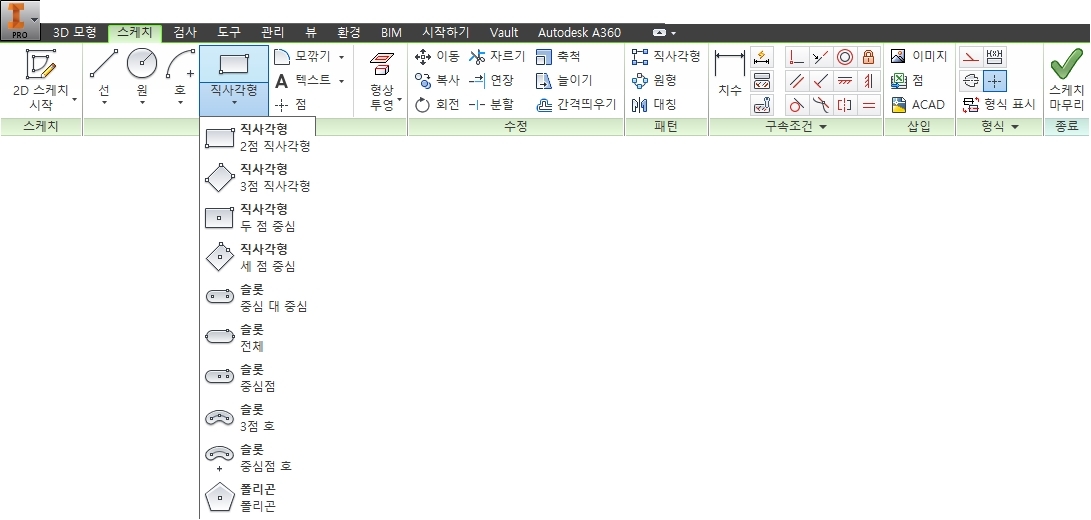

[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.

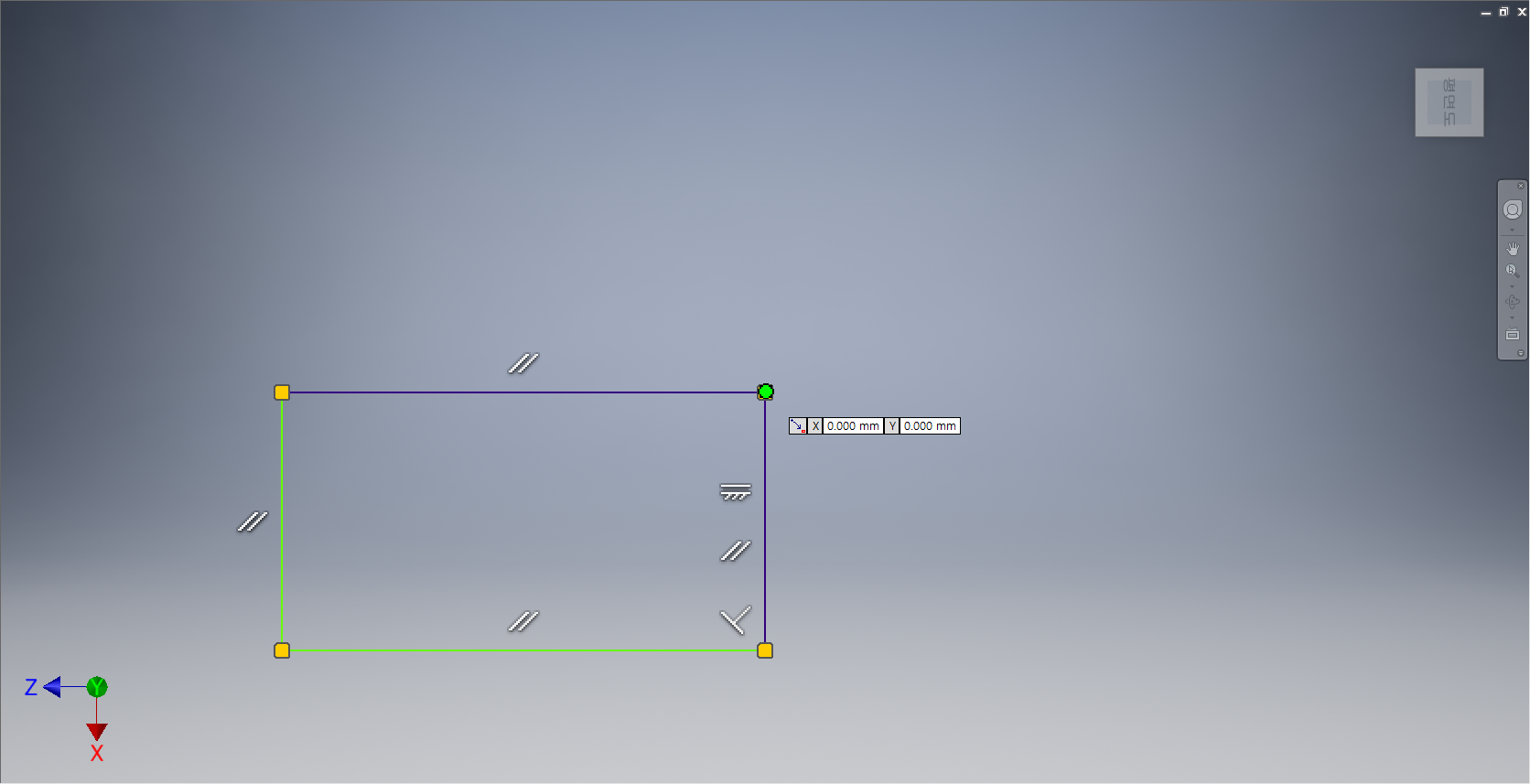

좌표계의 중심점을 기준으로 직사각형을 그려준다.

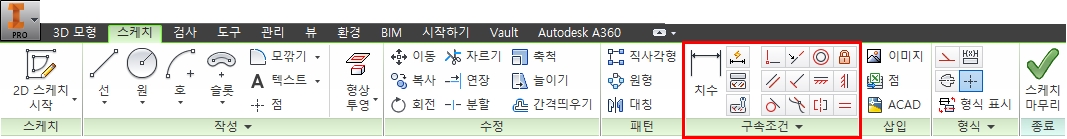

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

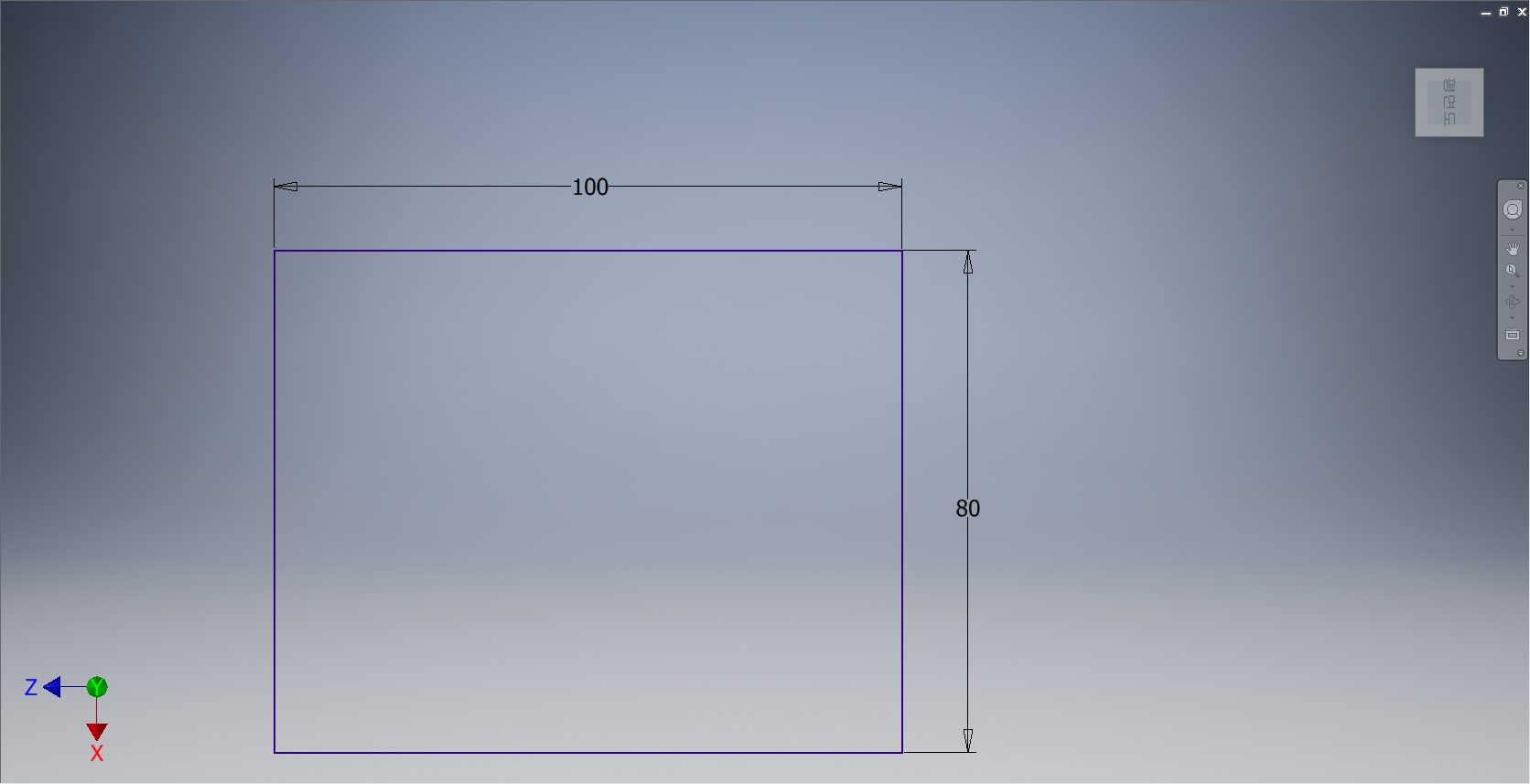

가로와 세로에 치수를 부가하여 정확한 크기 값이 입력됨과 동시에 완전구속상태로 변경해 준다.

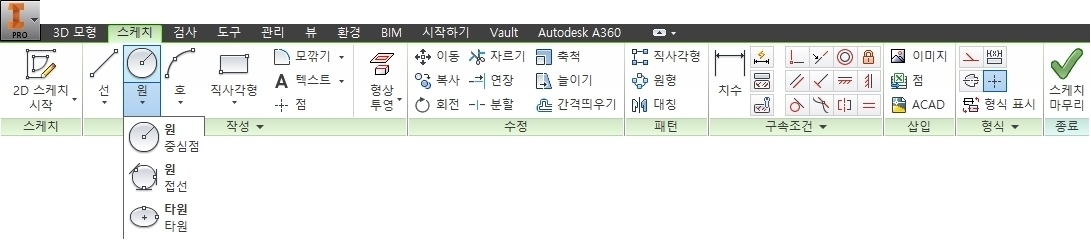

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 사각형의 주변에 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

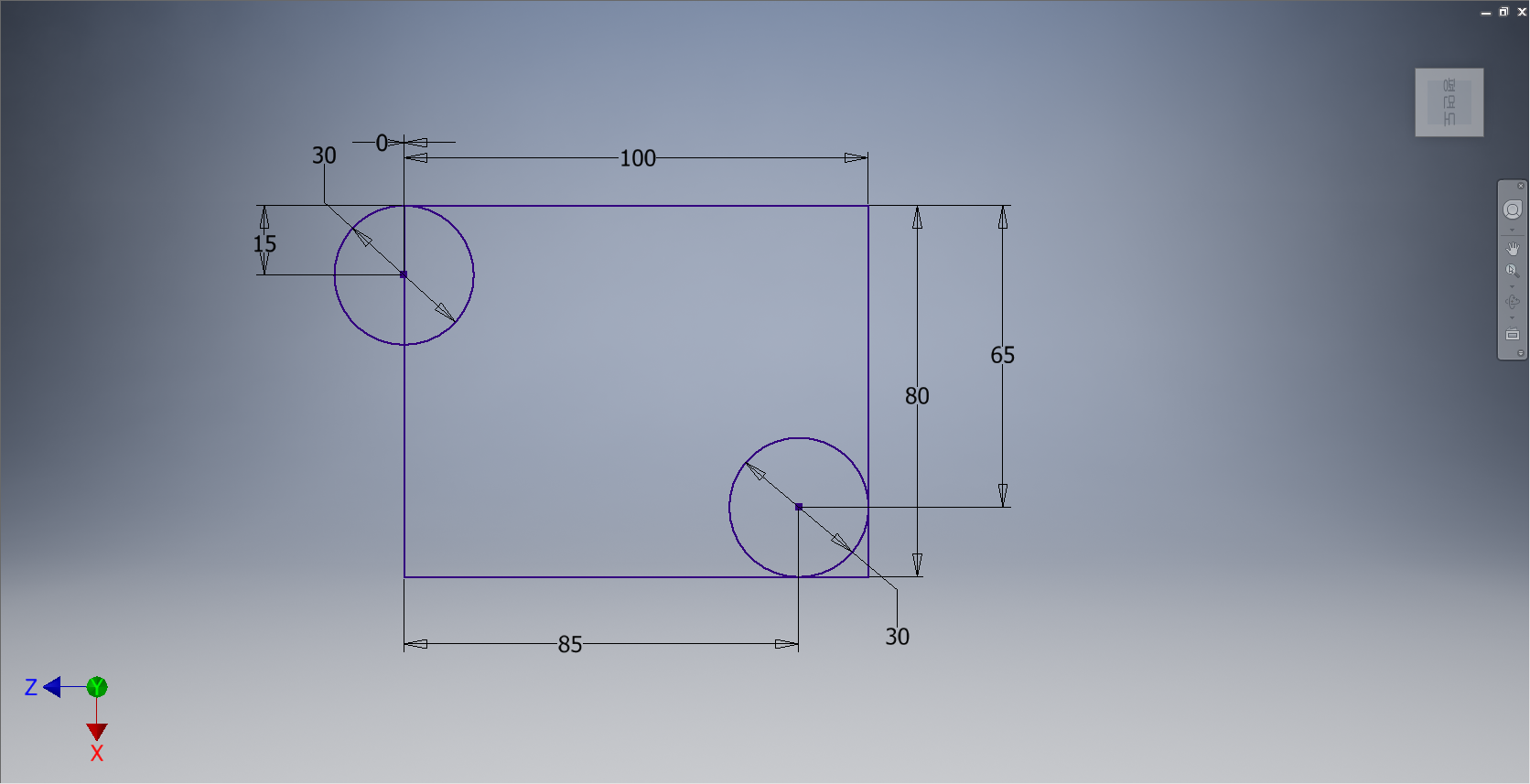

상기화면과 같이 거리값과 길이값 등을 입력하여 완전구속상태로 변경해 준다.

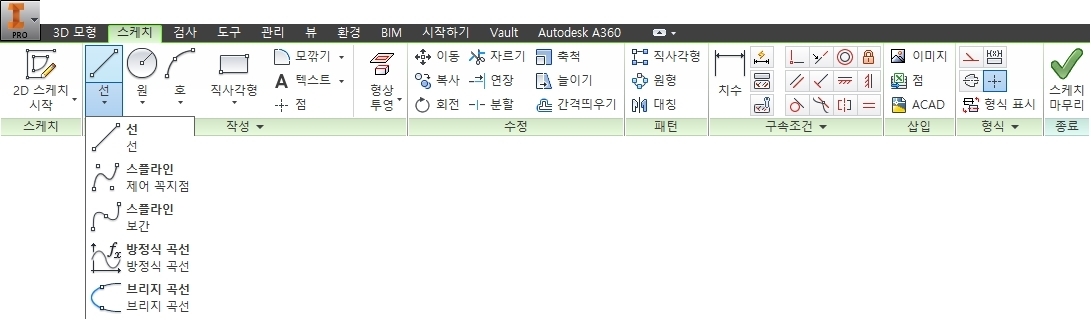

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

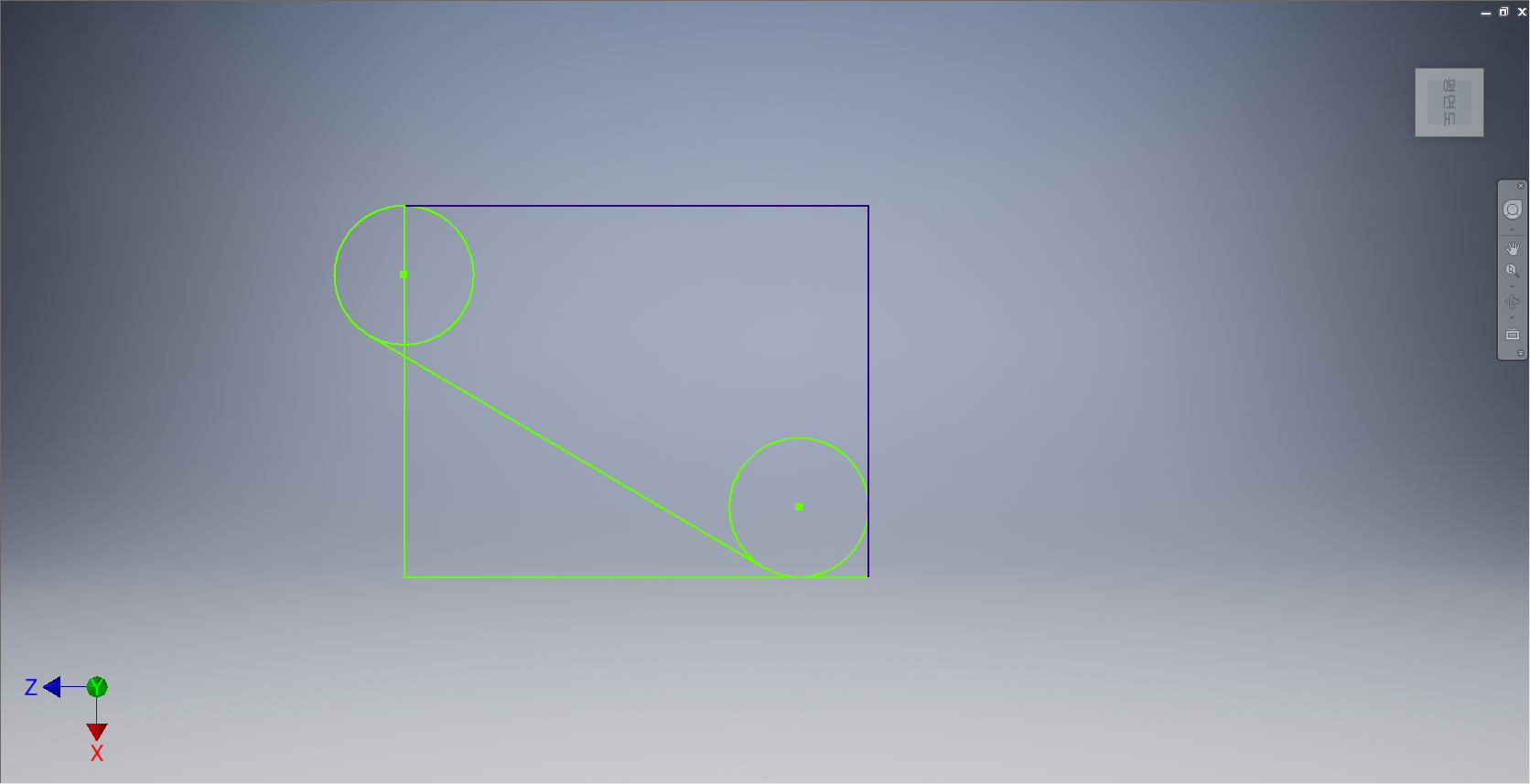

오른쪽 아래의 원의 임의의 점에서 클릭하고 왼쪽 위의 원의 접선으로 클릭하여 대각선을 그려준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.









오른쪽 아래의 원과 대각선을 선택하여 접선 형태로 변경해 준다.









치수선들을 선택하여 모든 치수들을 지워준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들과 원호들을 삭제해 준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









치수로 각부분들의 거리값을 반영하였기 때문에 [고정] 도구를 이용하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

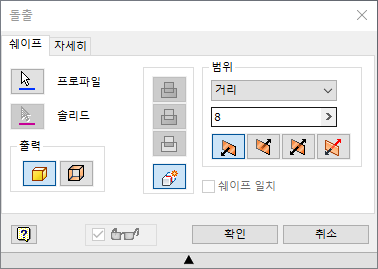

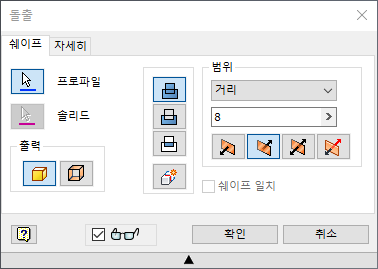

[돌출] 대화상자가 나타나면 프로파일이 선택되어 있는지 확인하고, 거리값 '8mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

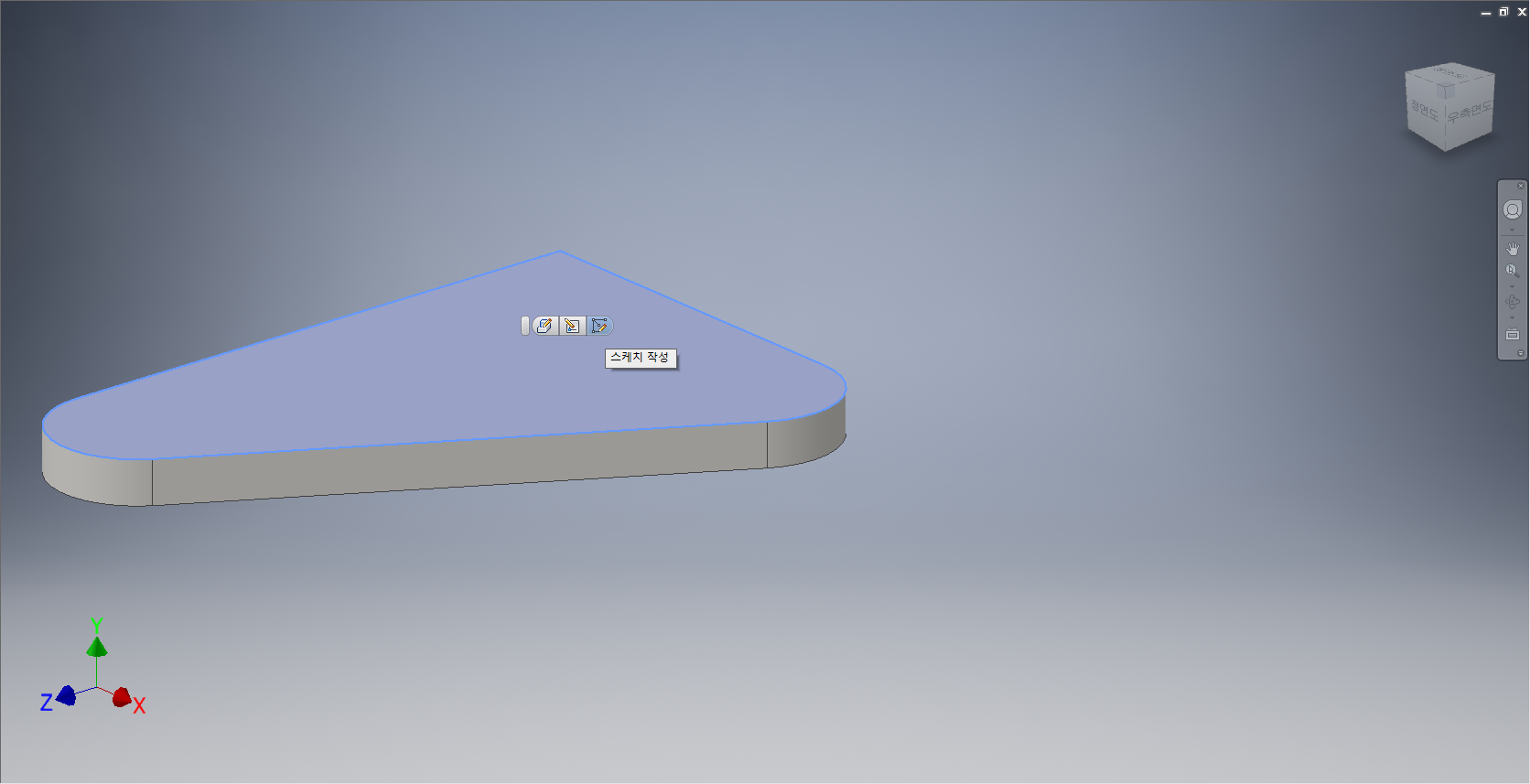

도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.

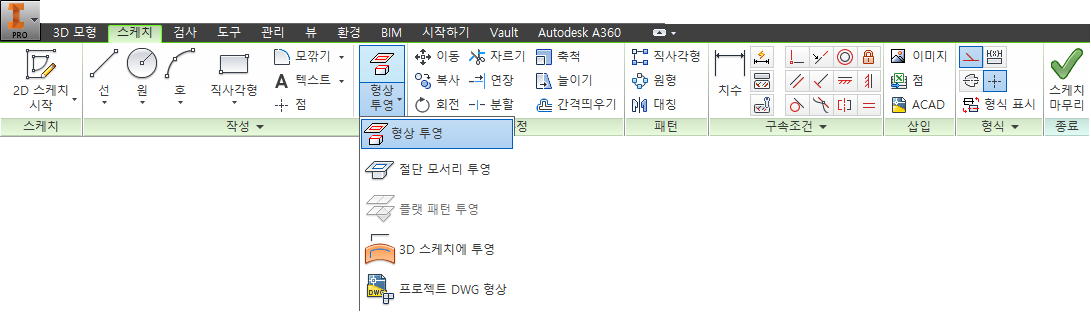

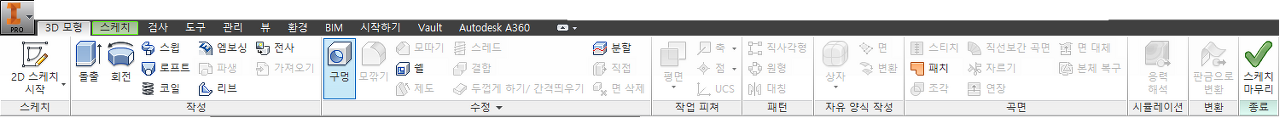

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









면을 선택하여 주변 선들과 원호들을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

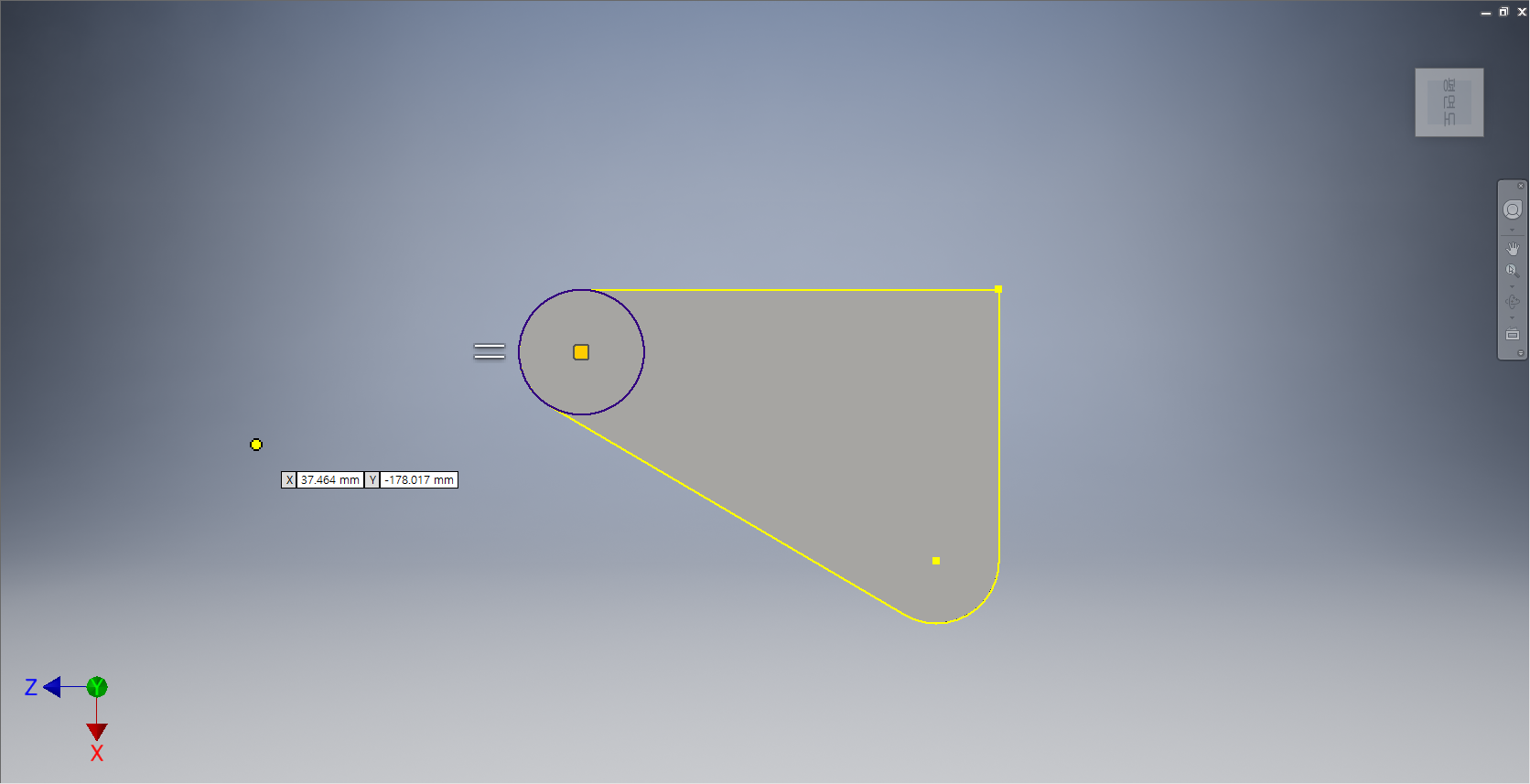

형상투영된 왼쪽의 원호의 중심점을 클릭하여 원호와 같은 크기로 중심점 원을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 중심점 원을 클릭하고, 거리값 '30mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









원통의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









원의 면을 클릭하여 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

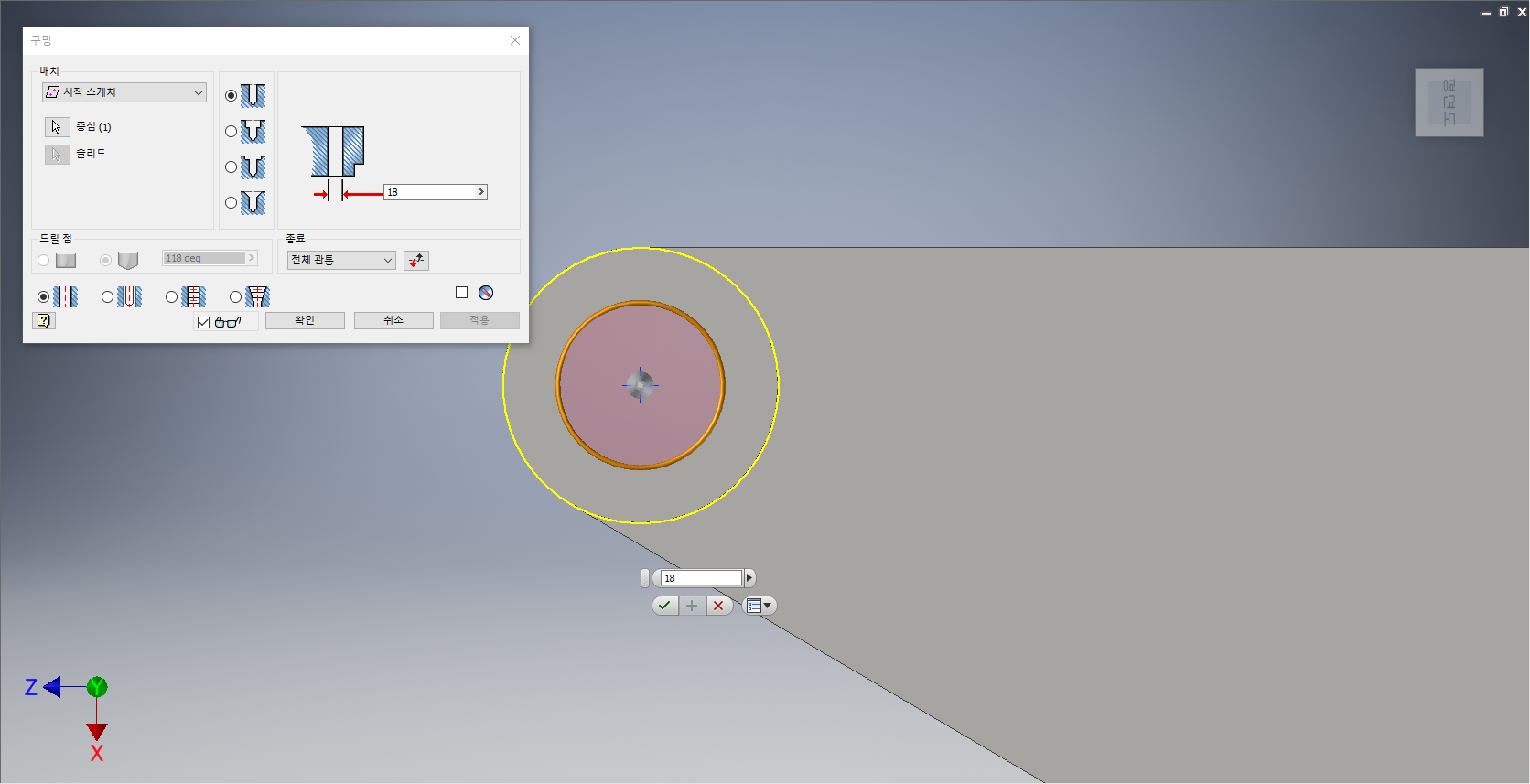

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통'를 지정하고, 구멍의 크기를 '18'로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 면을 클릭하여 주변의 선과 원호들을 형상투영시켜준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









상기화면과 같이 도형의 윗면의 오른쪽에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형과 형상투영된 포인트들에게 치수를 부가하여 정확한 거리값과 크기값이 기입됨과 동시에 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 사각형을 선택하고, 거리값 '40mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









직육면체의 정면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









사각형의 면을 선택하여 주변의 선들을 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









형상투영된 윗쪽 선의 중간점을 클릭하여 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









원에 치수를 부가하여 정확한 크기값이 기입됨과 동시에 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원을 클릭하고, 거리값 '50mm'로 지정한다. '거리2'를 지정하고, 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

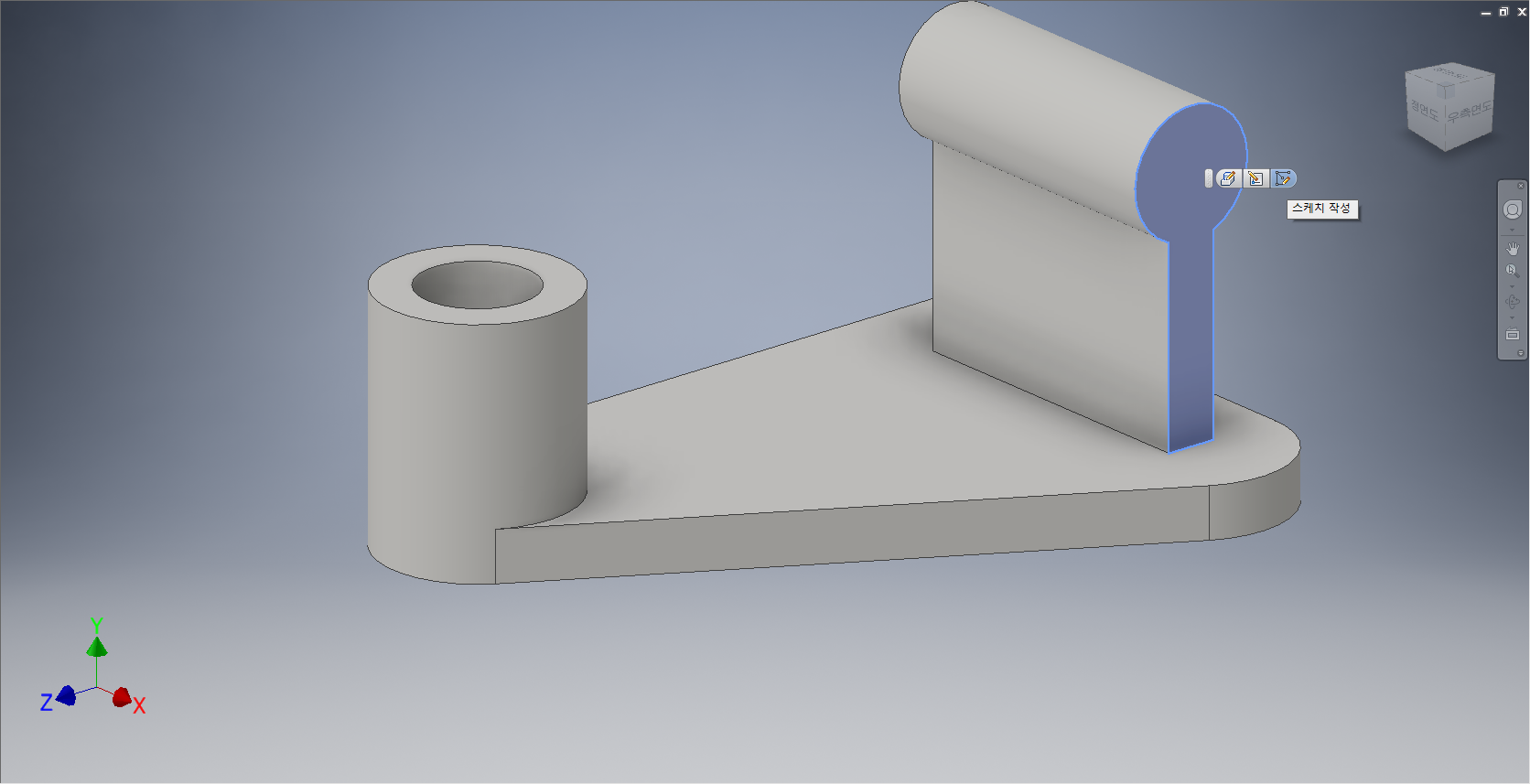

도형의 정면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

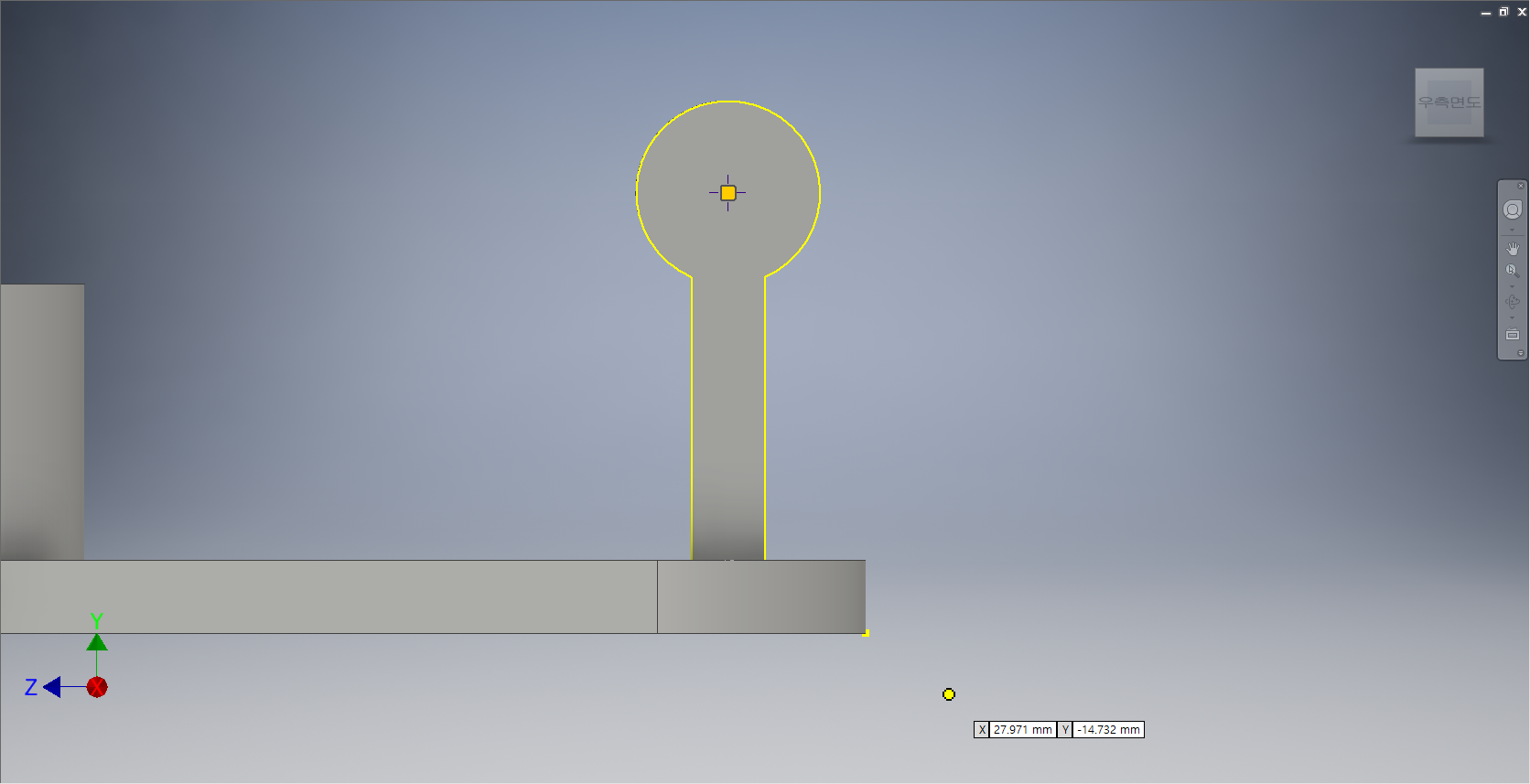

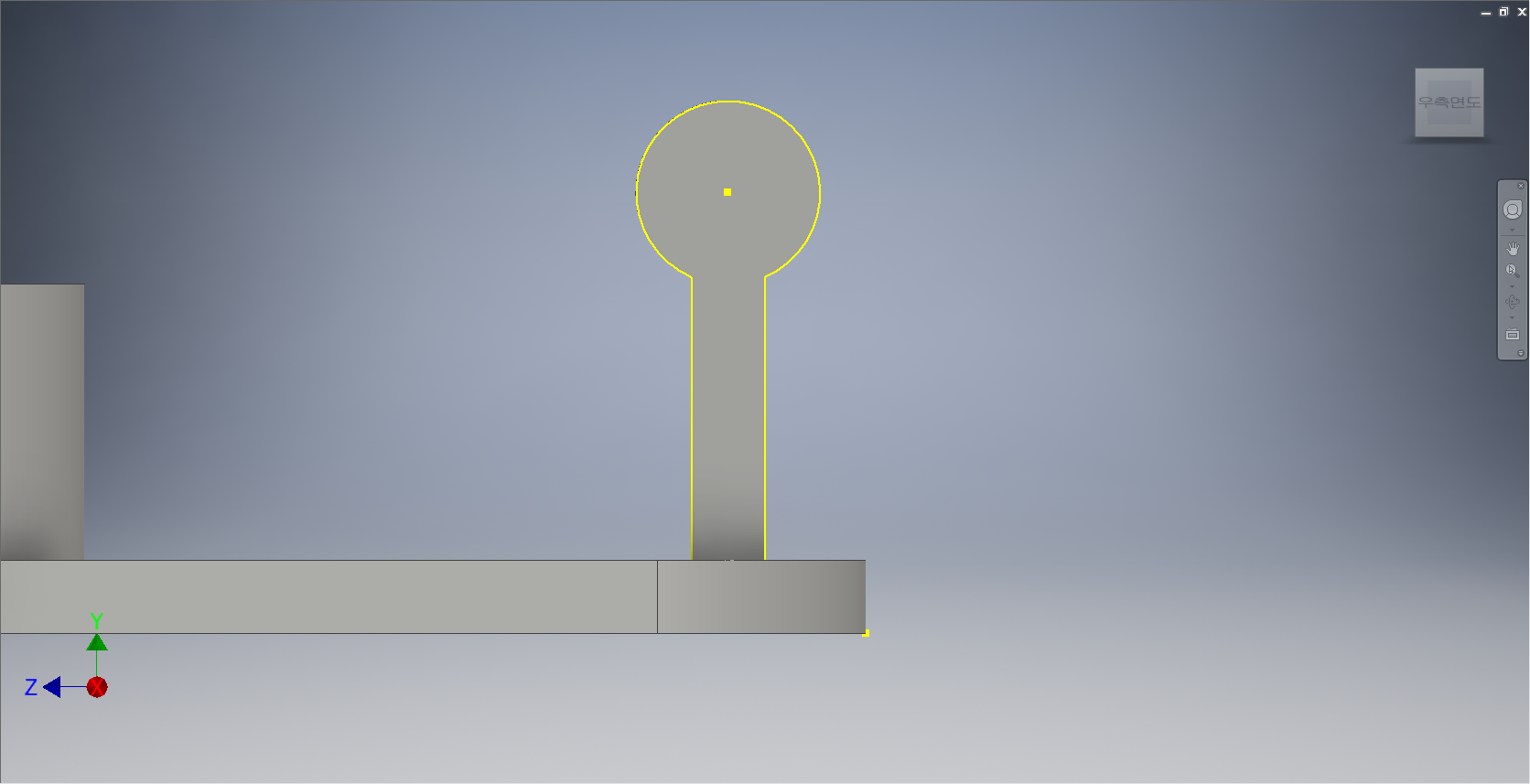

상기화면과 같이 정면의 모양을 클릭하여 원과 선들을 형상투영시킨다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

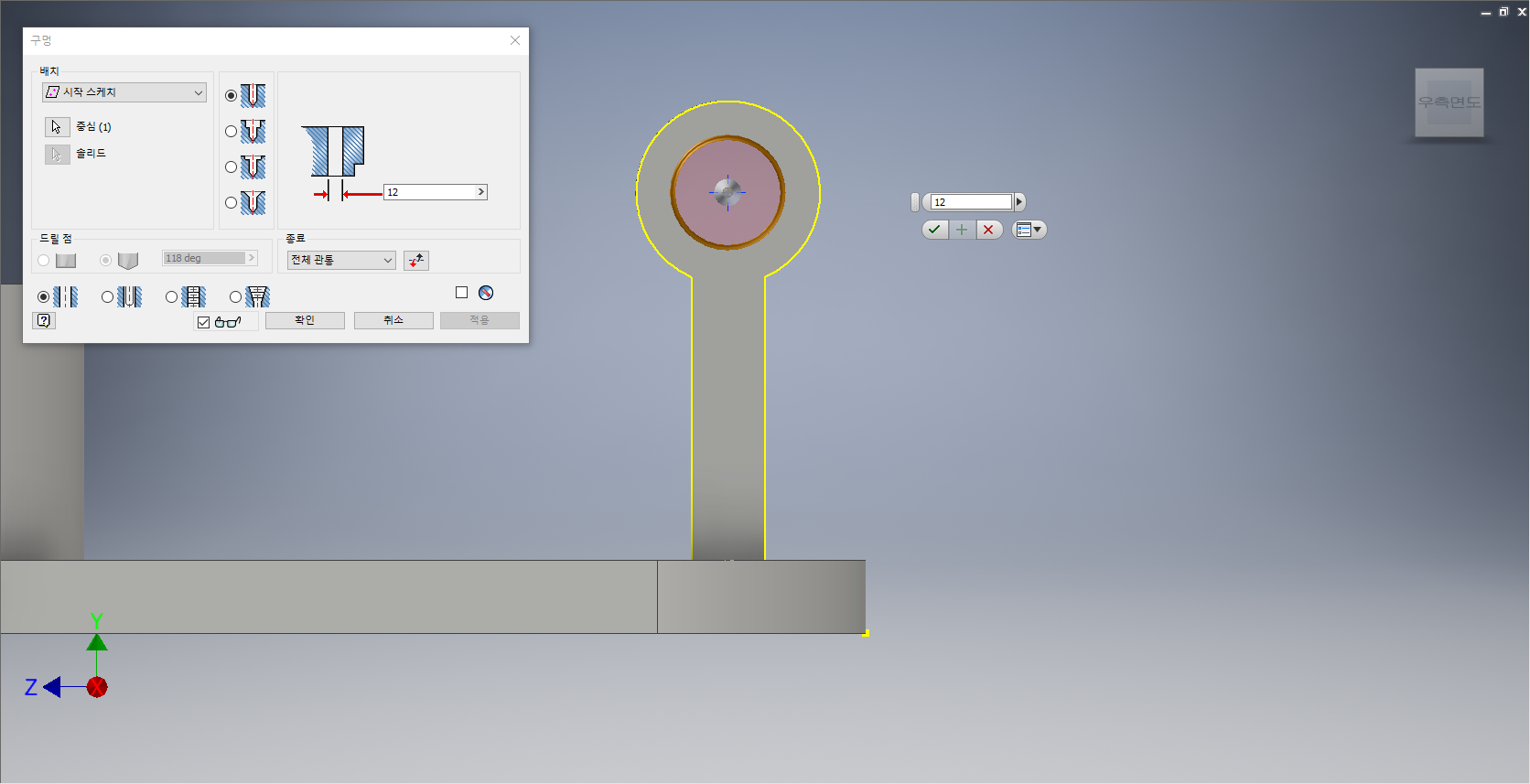

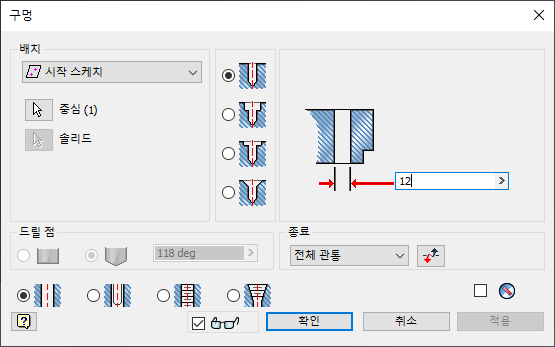

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통'를 지정한다. 구멍의 크기를 '12'로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

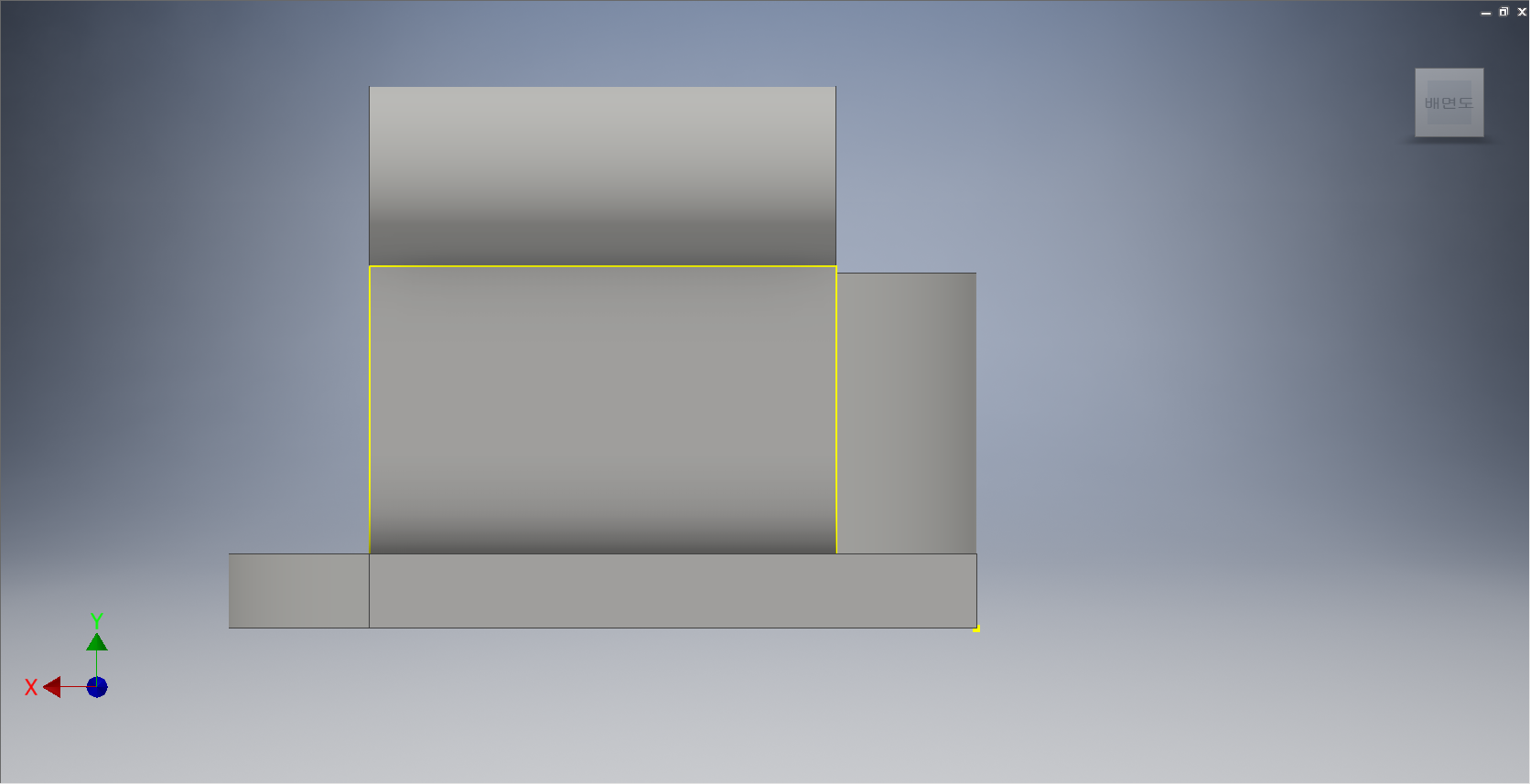

상기화면과 같이 면을 선택한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치면을 클릭하여 선들을 형상투영시켜 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









형상투영된 사각형의 안쪽에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 직사각형의 가로와 세로 및 거리값을 입력하여 완전구속상태로 변경해 준다.











[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 사각형을 선택하고, '차집합', 거리값 '8mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 도형의 면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









도형의 면을 클릭하여 형상투영시켜준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원호와 수직선이 만나는 교차점을 클릭하고 아래의 임의의 점을 클릭하여 대각선을 양쪽으로 그려준다. 안쪽으로 수평선도 같이 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 하부의 수평선에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 두 삼각형의 면을 클릭하고, 거리값 '8mm'로 지정한다. '거리2'를 지정하고, 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

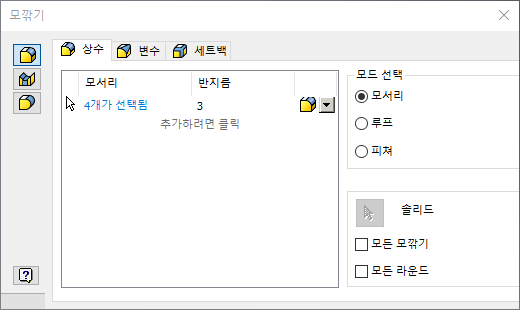

[모깎기] 대화상자가 나타나면 반지름 값을 '3'으로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 삼각형을 그려준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









삼각형의 오른쪽 위/아래에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 각 부위에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 원과 삼각형을 선택하고, '차집합', 거리값 '8mm'로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

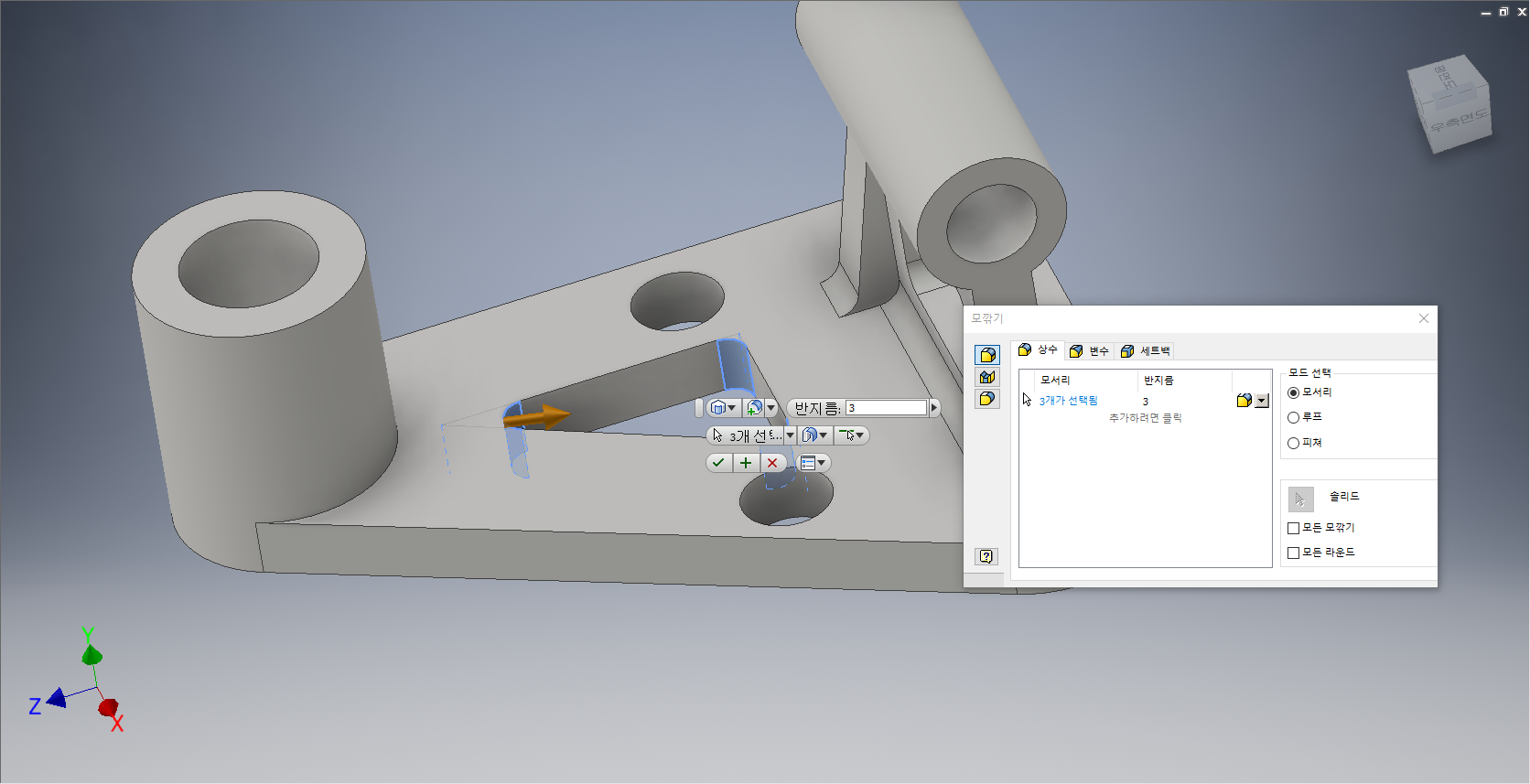

[모깎기] 대화상자가 나타나면 반지름 값을 3로 입력하고 상기화면과 같이 삼각형 안쪽의 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.

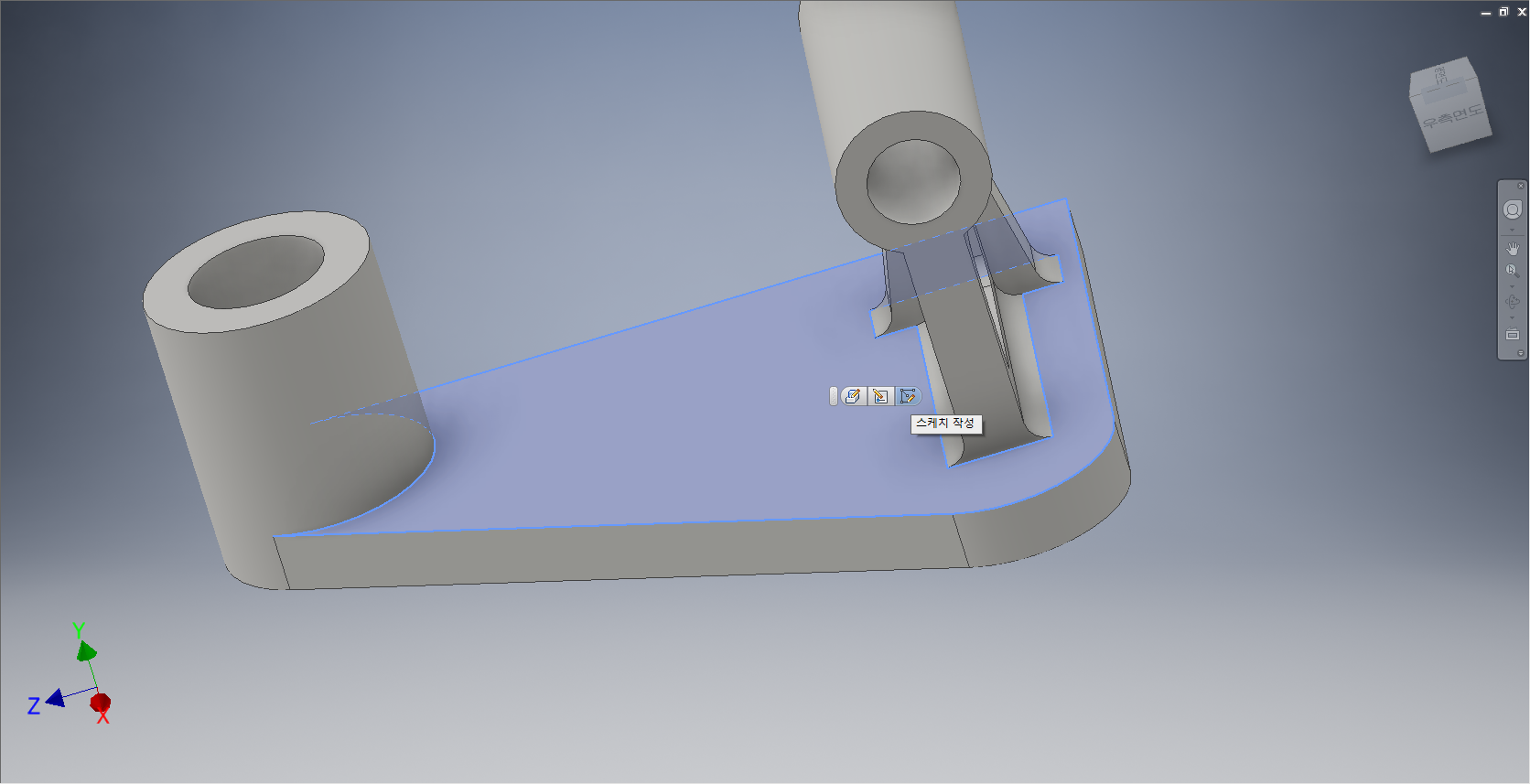

도형의 아랫면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

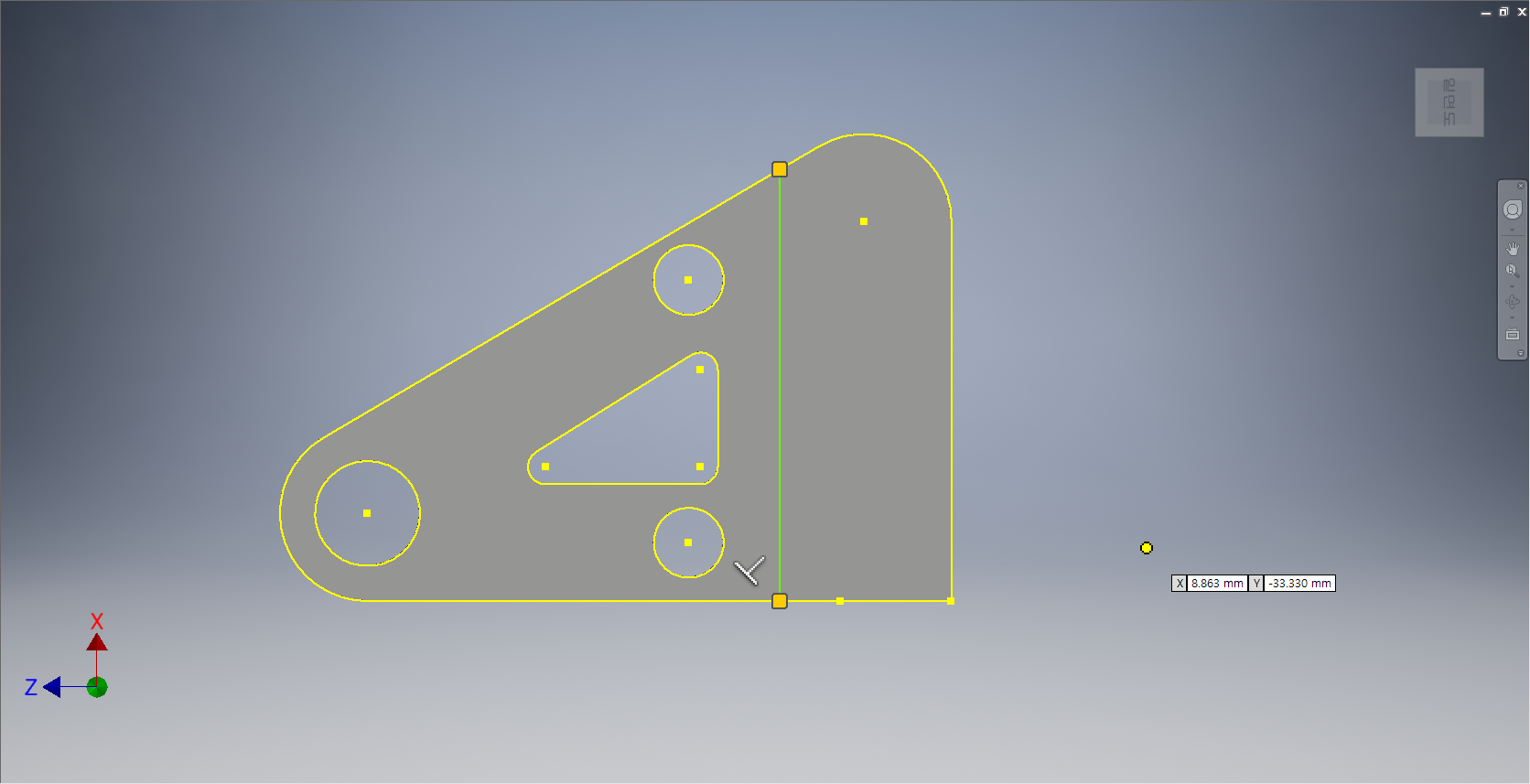

아랫면을 클릭하여 선과 원호들을 형상투영시켜준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 우측면에 수직선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









오른쪽에 형상투영된 선과 그려진 수직선간의 거리를 치수로 기업하여 완전구속상태로 변경한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 오른쪽의 면을 클릭하고, 거리값 '30mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
