오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 48. 모델링 따라하기 - 21

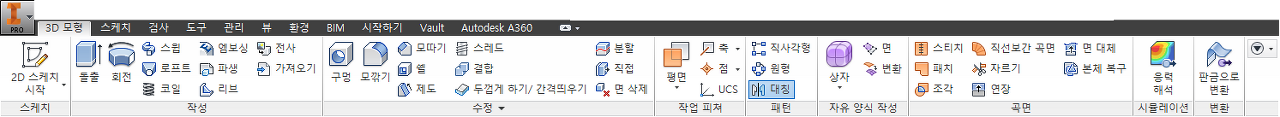

[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.

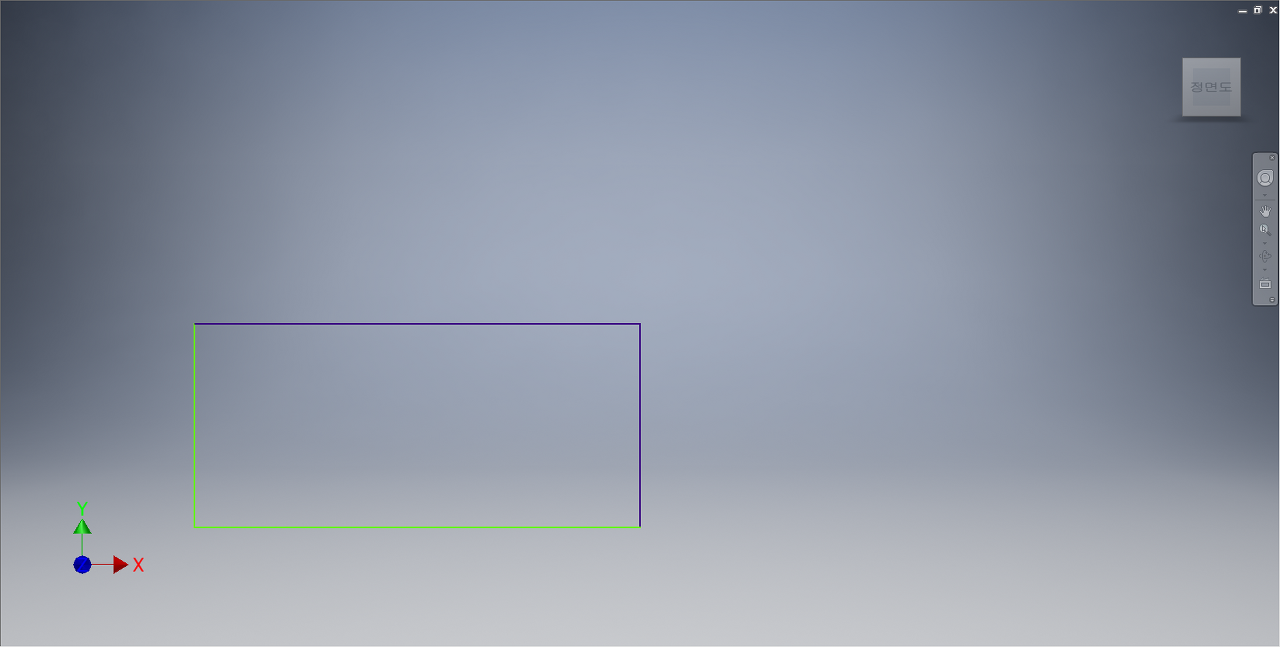

좌표계의 원점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 가로변과 세로변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '250mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









정면도의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









면을 클릭하여 형상투영해 준다.

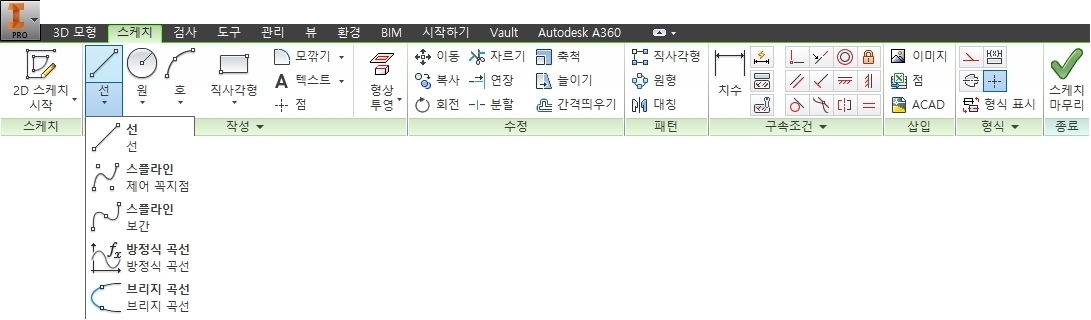

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

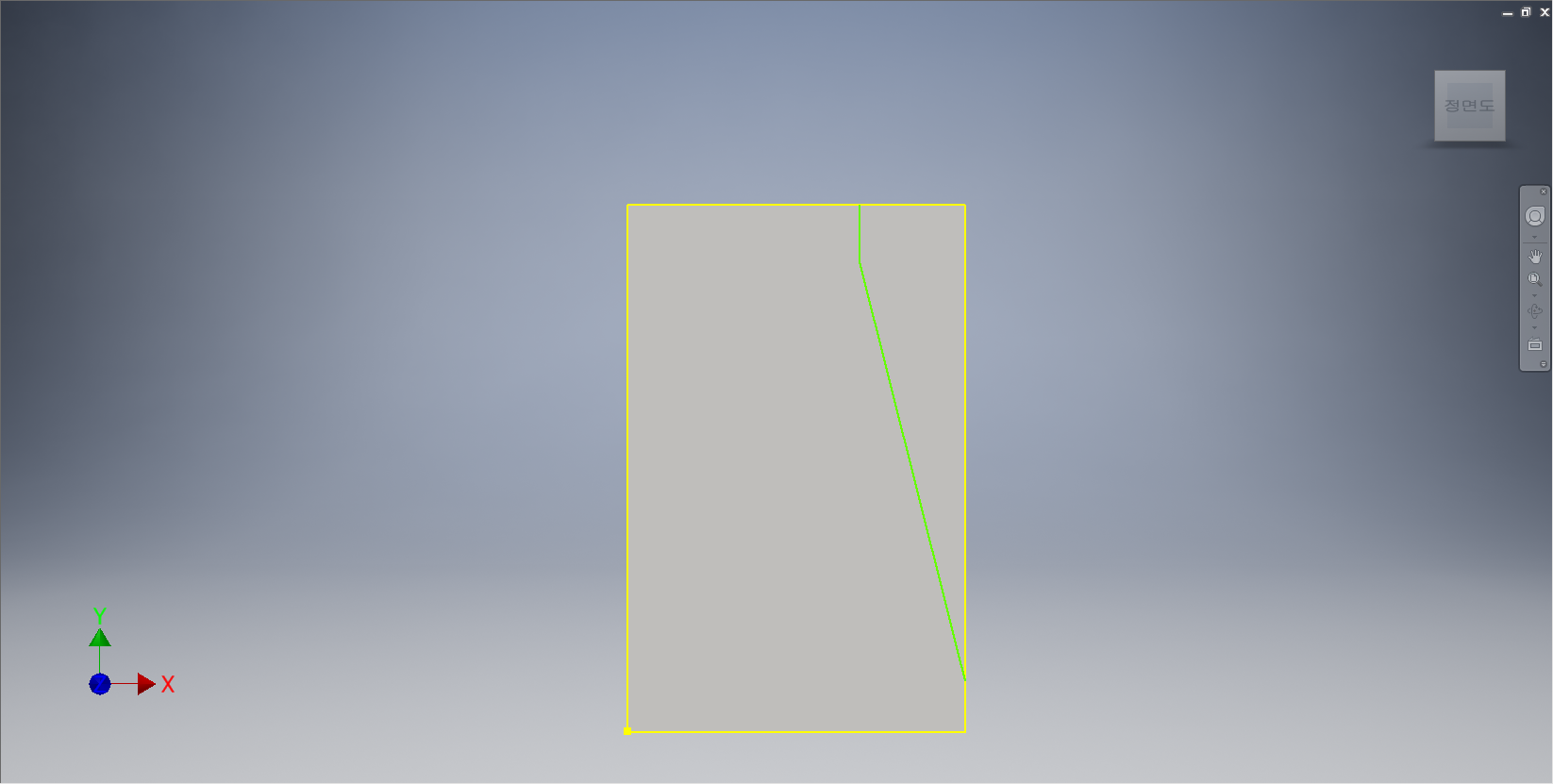

상기화면과 같이 면의 우측부분에 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선의 주변에 치수를 부가해서 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '400.0mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









좌측면의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









스케치할 면을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 면에 다음과 같이 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선들의 각 부분에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '160mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









우측면의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.







피처의 바깥쪽 선들을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









피처의 면의 중간에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









사각형의 주변에 치수를 부가하여 완전구속상태로 변경해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 선을 클릭하여 안쪽으로 10.0mm 간격띄우기를 해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.











상기화면과 같이 직사각형의 좌우에 선을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 도형의 주변의 불필요한 선들을 잘라내 준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선들의 각 부분에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '150mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

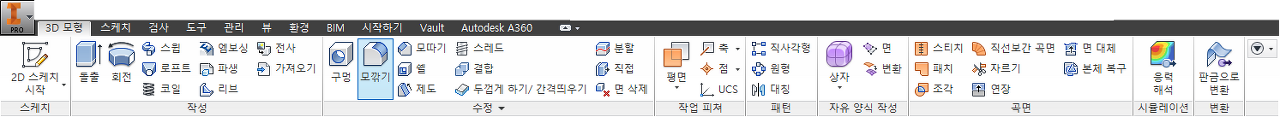

[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '15'로 입력하고 상기화면과 같이 모서리 선들을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









상기화면과 같이 평면상의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단 투영된 형상을 확인한다.

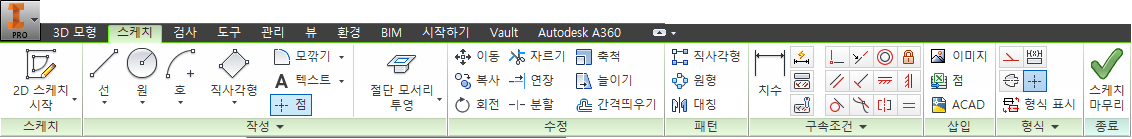

[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









상기화면과 같이 사각형의 각 면에 두 개의 점을 총 6개 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점과 형상투영된 선들사이에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '접촉공간'를 지정하고, '접촉 공간 지름 : 16mm', '접촉 공간 깊이 : 5mm', '지름 : 11mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









우측면의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 선에 상기화면과 같이 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선과 형상투영된 선 주위에 치수를 부가하여 완전구속상태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '70.0mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









정면의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 윗면을 클릭하여 형상투영해준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 선에 다음과 같이 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선과 형상투영된 선에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '95mm', '방향2'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모따기] 도구를 선택한다.









[모따기] 대화상자가 나타나면 [거리 & 각도 모따기]를 선택하고, 안쪽의 수직면을 선택하고, 수직면과 수평면이 만나는 모서리를 선택한다. 거리값을 '10mm', 각도를 '30mm'를 입력하고 작업화면상에 모따기 형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.

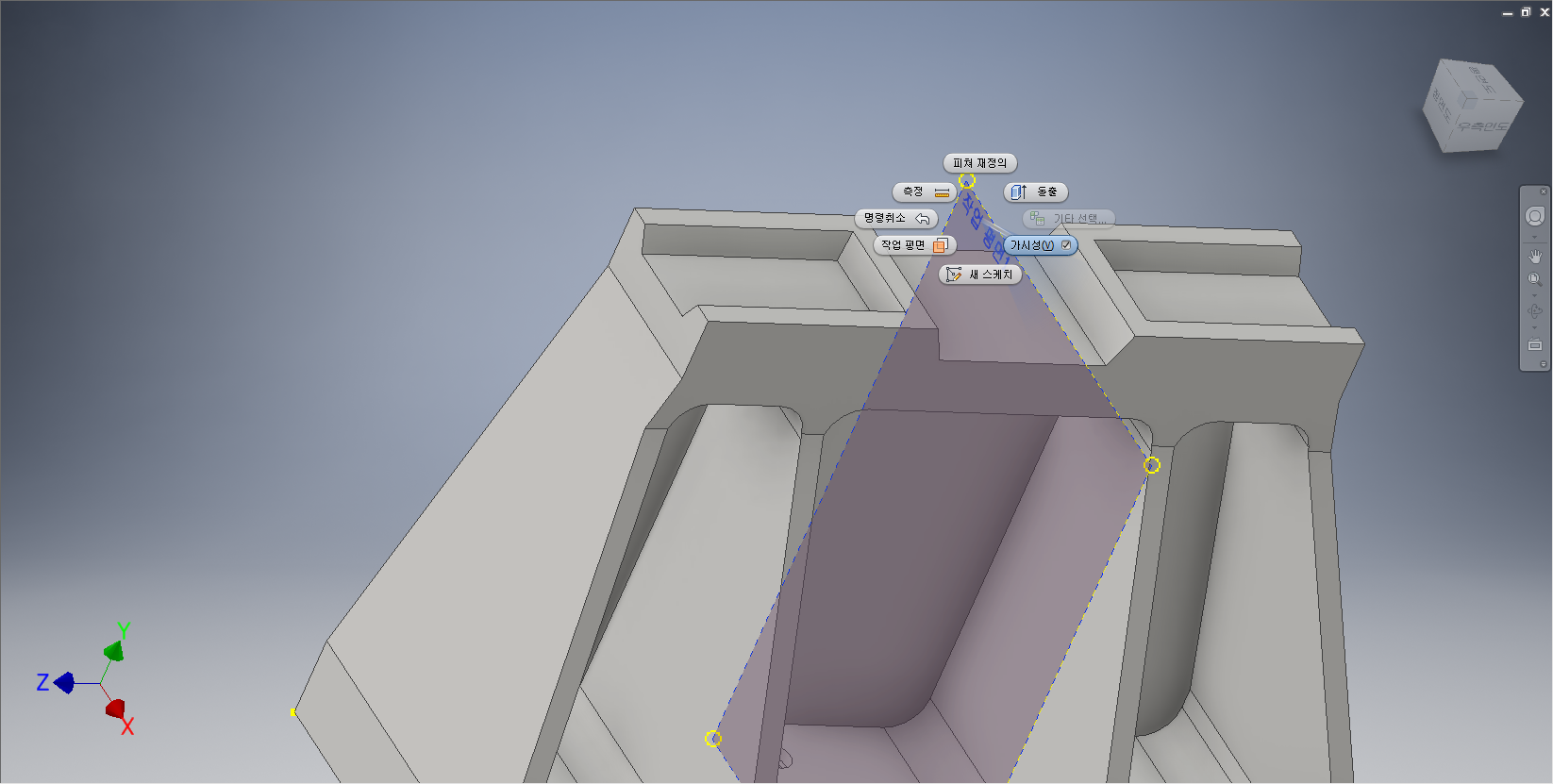

정면의 수직면과 배면의 수직면을 클릭하여 중간에 [작업 평면1]을 생성시켜 준다.









[3D 모형] 탭 - [패턴] 패널 - [대칭] 도구를 선택한다.









[대칭] 대화상자가 나타나면 상기화면과 같이 피처를 클릭하여 선택한다. 대칭평면을 [작업평면1]로 지정하고 작업화면상에 대칭 형태가 나타나면 [확인] 단추를 클릭한다.









[작업 평면1]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 클릭하여 화면상에서 작업평면을 없애준다.









평면의 면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









사각형의 면을 클릭하여 형상투영해 준다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

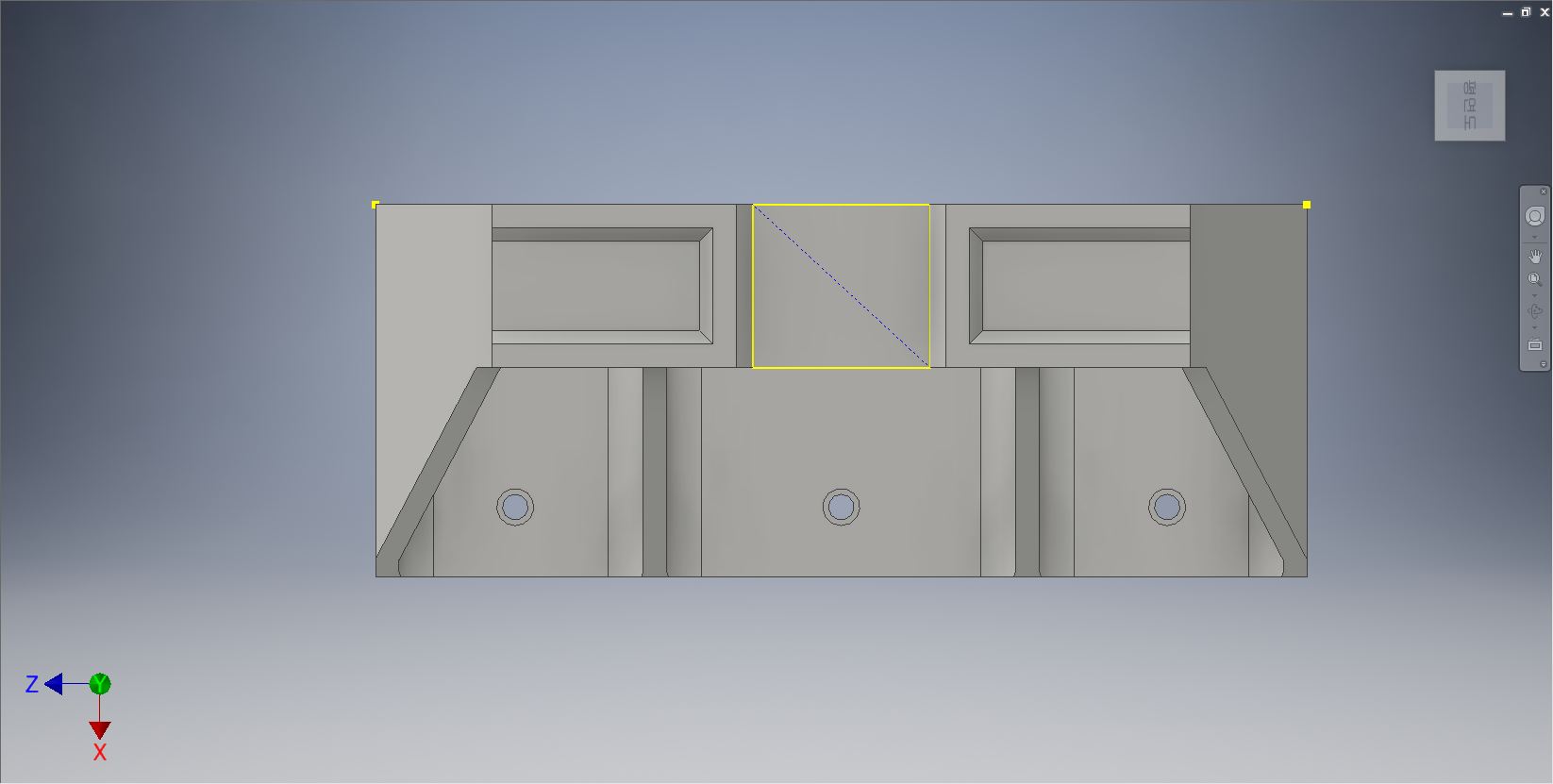

형상투영된 사각형에 대각선을 그려준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









선의 중간점에 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

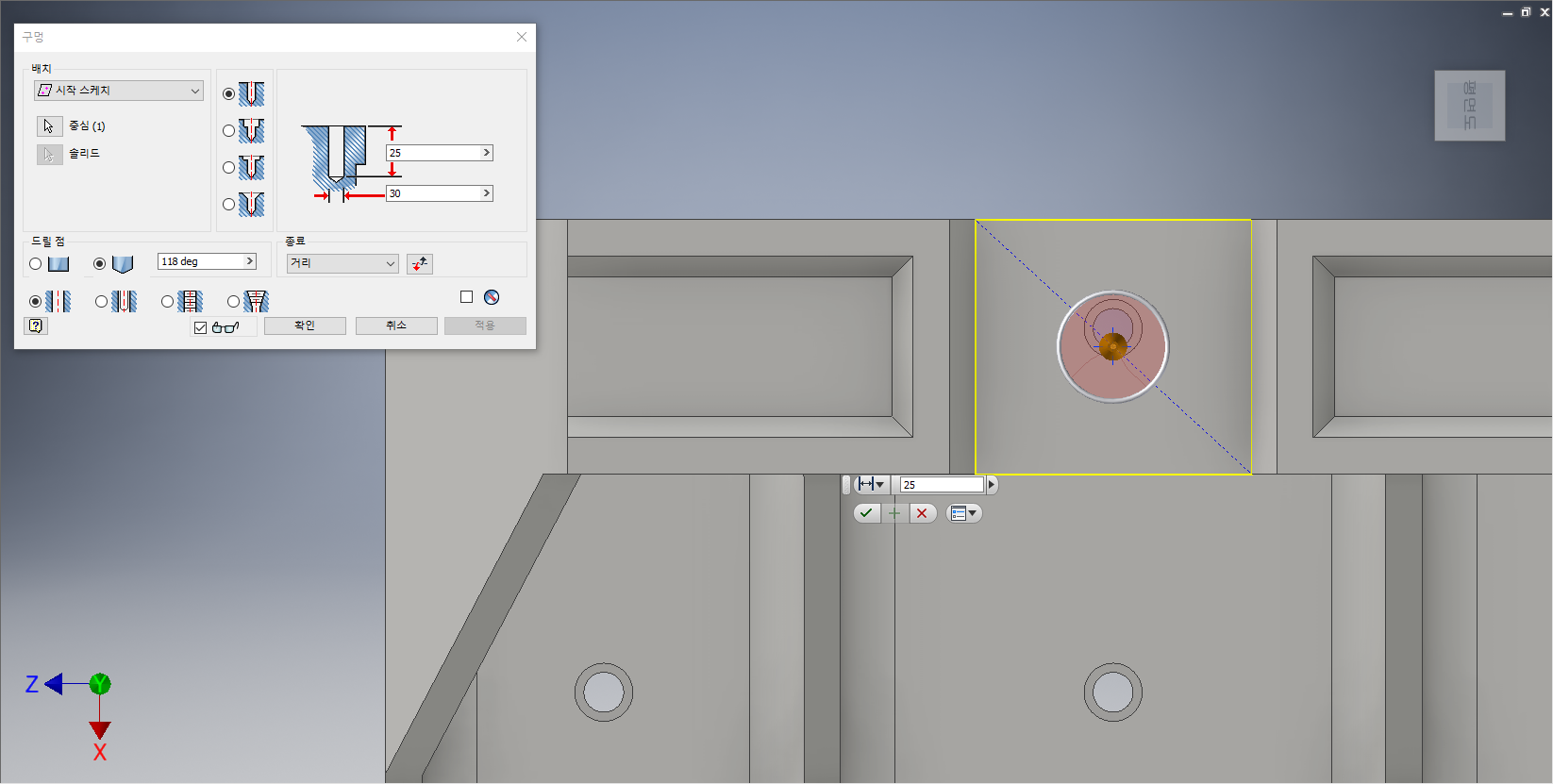

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '거리 : 25', '지름 : 30mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
