오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 51. 모델링 따라하기 - 24

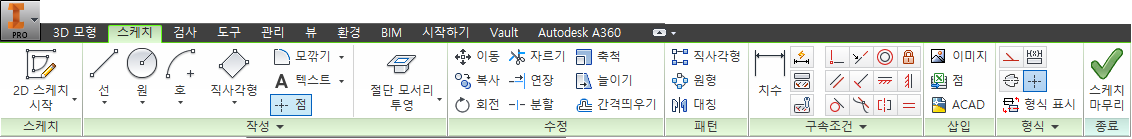

[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

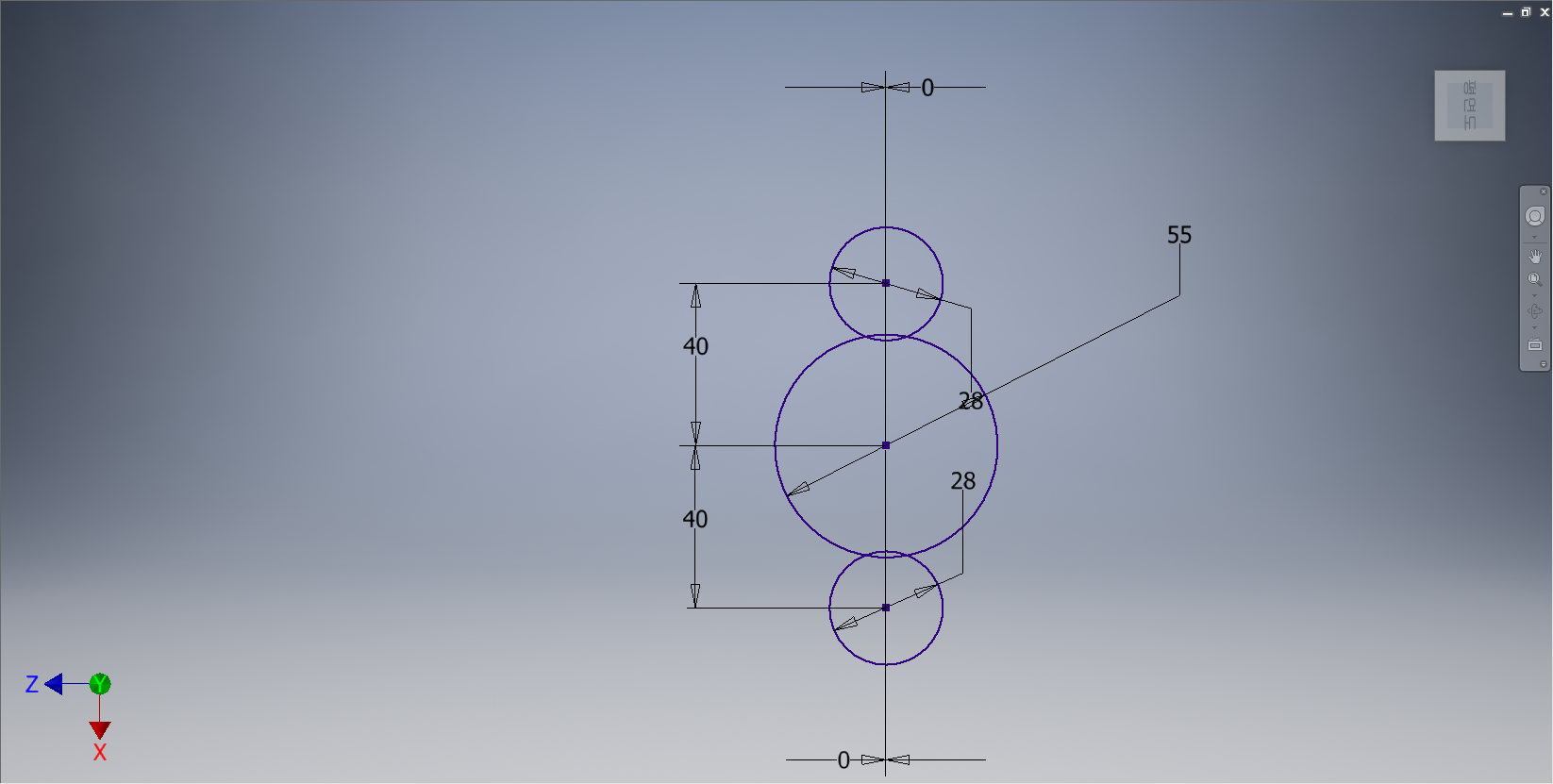

좌표계의 원점을 클릭하여 중심점 원을 그려주고 위 아래로 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원 주변에 치수를 부가해 준다.

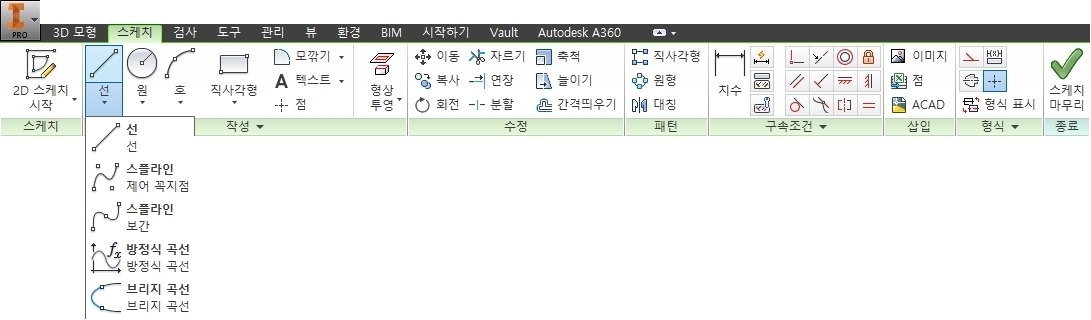

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









중간의 중심점 원의 임의의 점에서 클릭하여 위/아래의 작은원의 접선으로 연결해 준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.

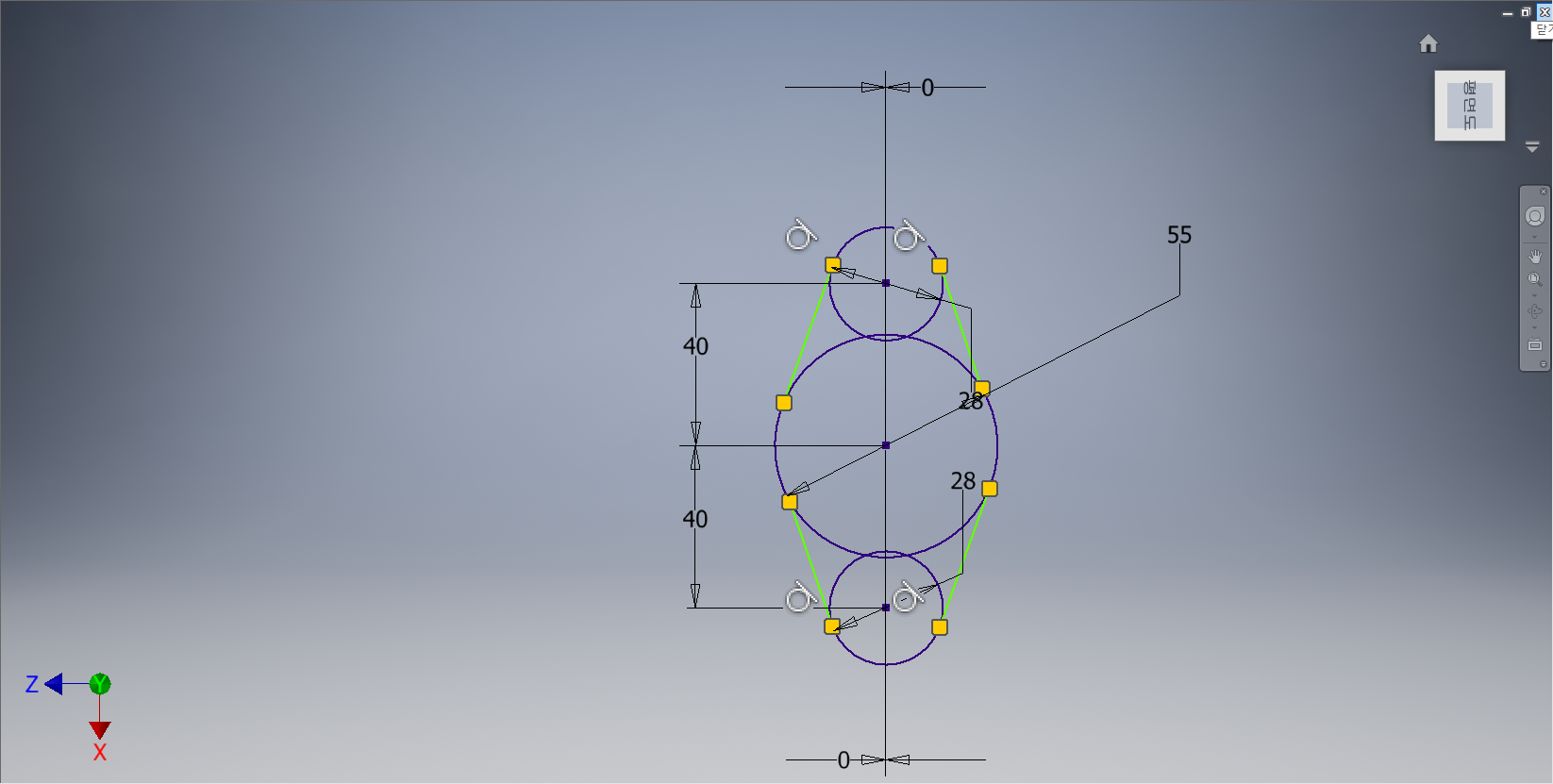

중간의 중심점 원을 클릭하고 각각의 대각선 들을 클릭하여 접선 형태로 변경해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '12mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 윗면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

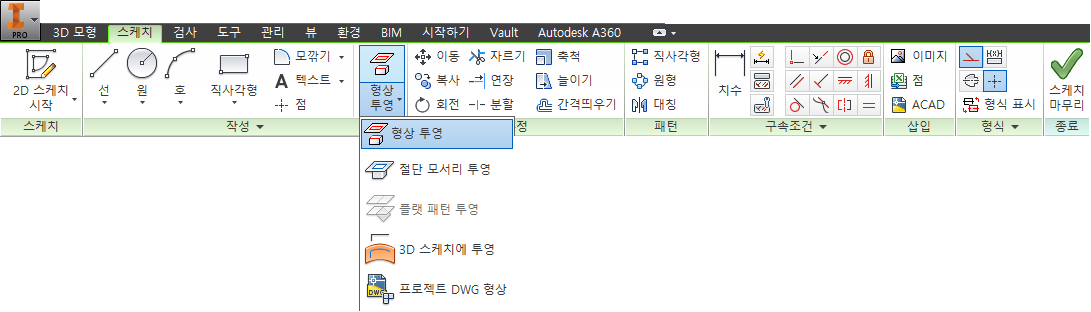

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭하여 형상투영해 준다.

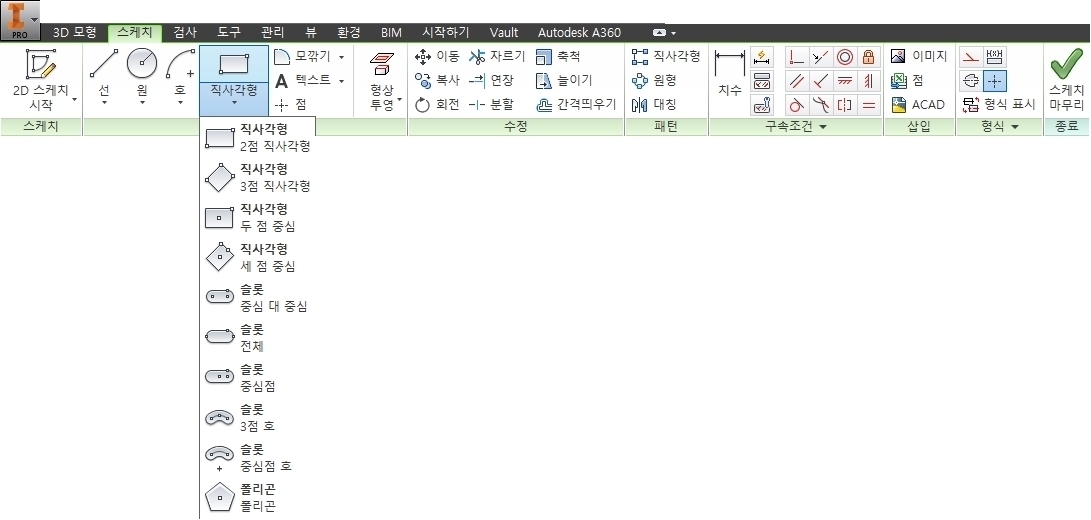

[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









피처의 왼쪽편에 사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









사각형의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', '비대칭', 거리값을 각각 '56.0mm', '13.0mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

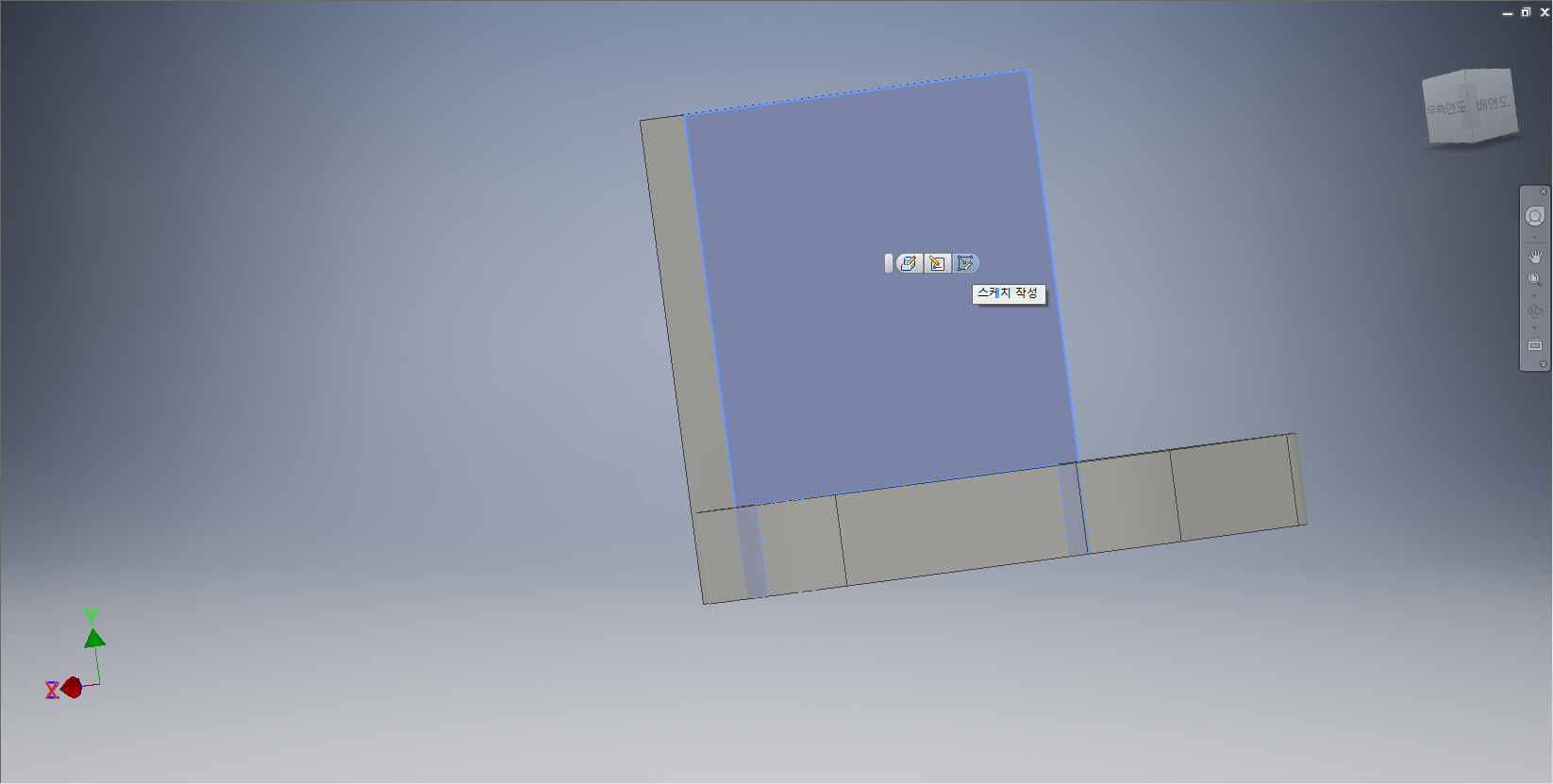

피처의 배면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.







[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









사각형의 면의 임의의 점에서 중심점 원을 그려준다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '50.0mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

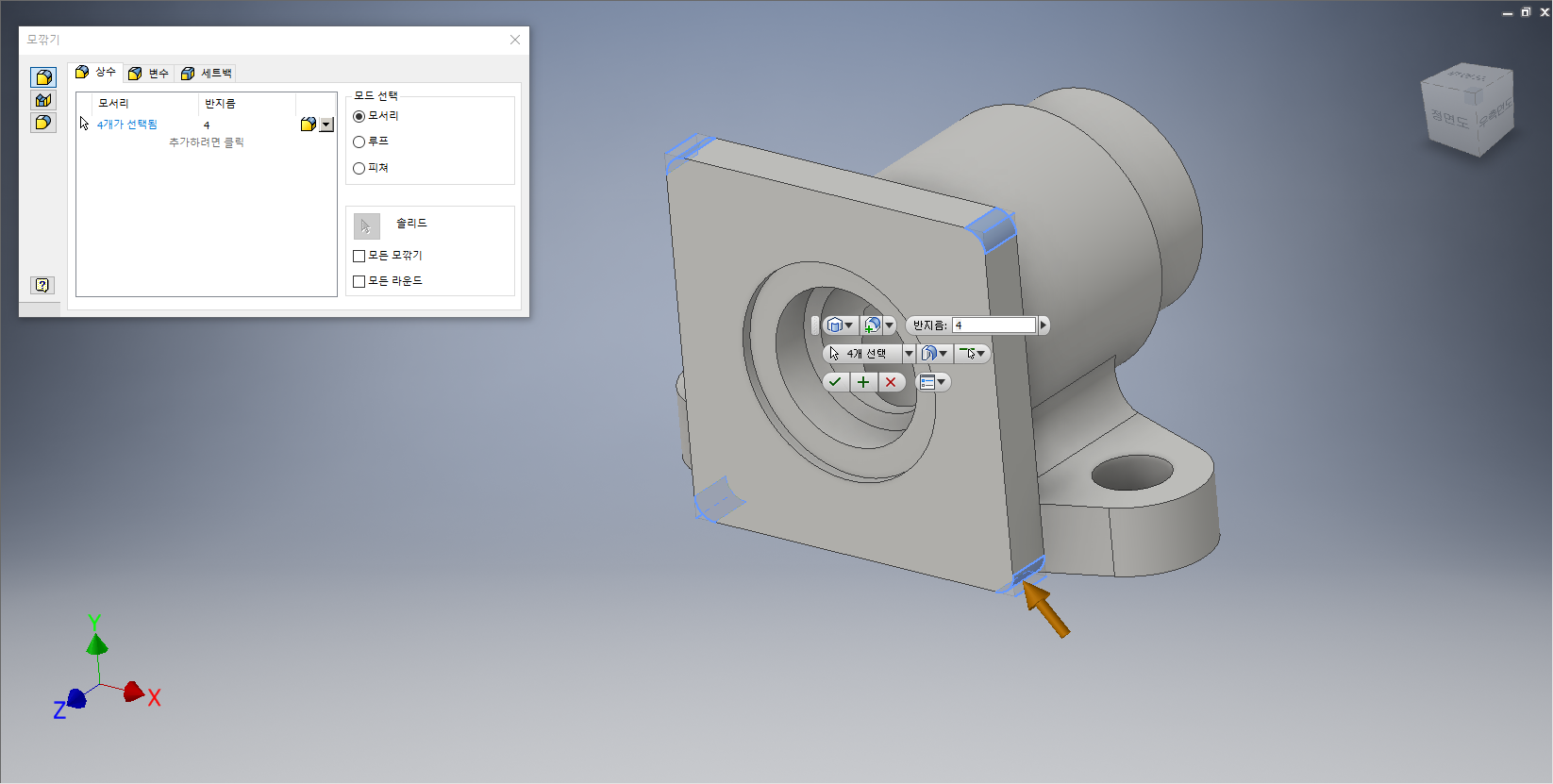

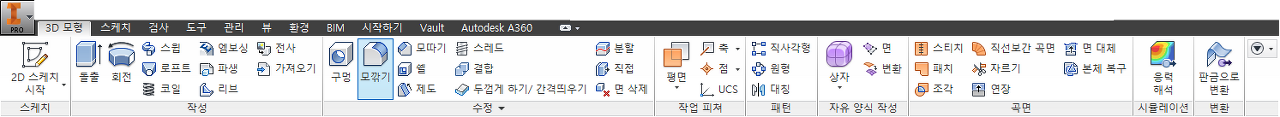

[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

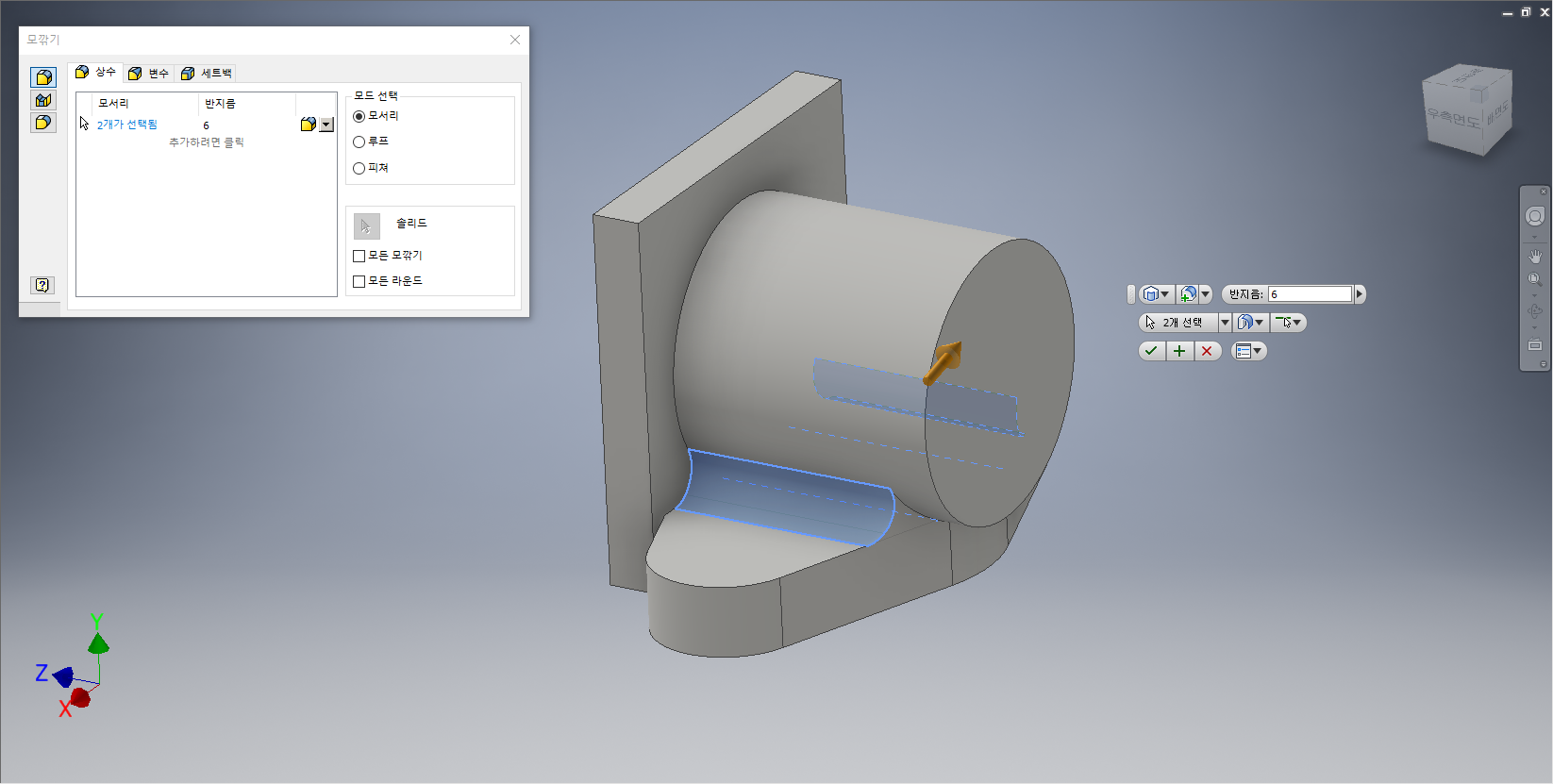

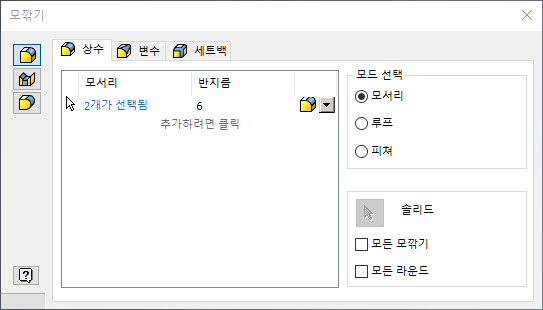

[모깎기] 대화상자가 나타나면 반지름 값을 '6.0mm'로 입력하고 상기화면과 같이 육면체의 모서리를 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









피처의 배면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.







[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '17.0mm'로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

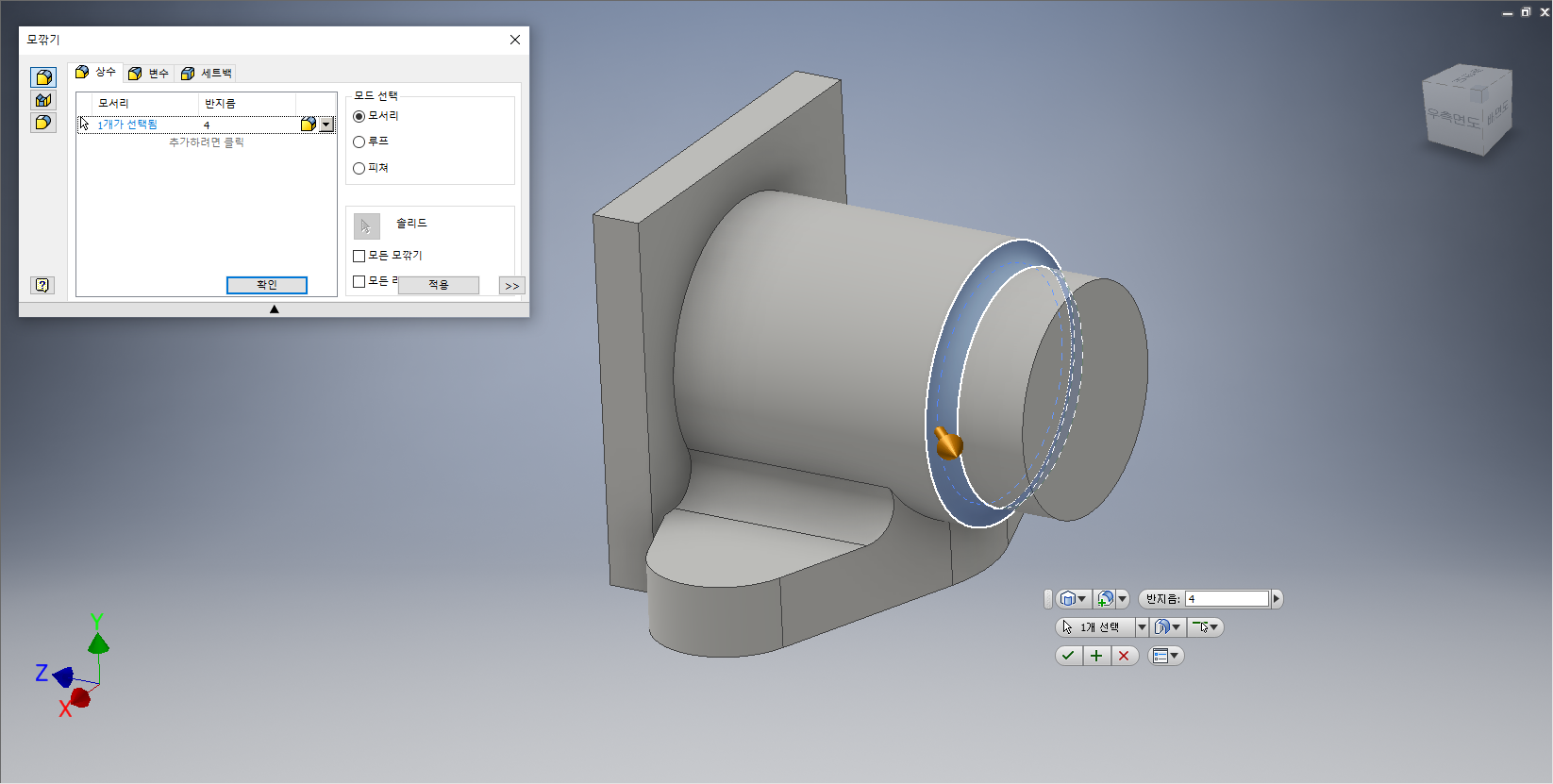

[모깎기] 대화상자가 나타나면 반지름 값을 '4.0'로 입력하고 상기화면과 같이 원통의 모서리를 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.

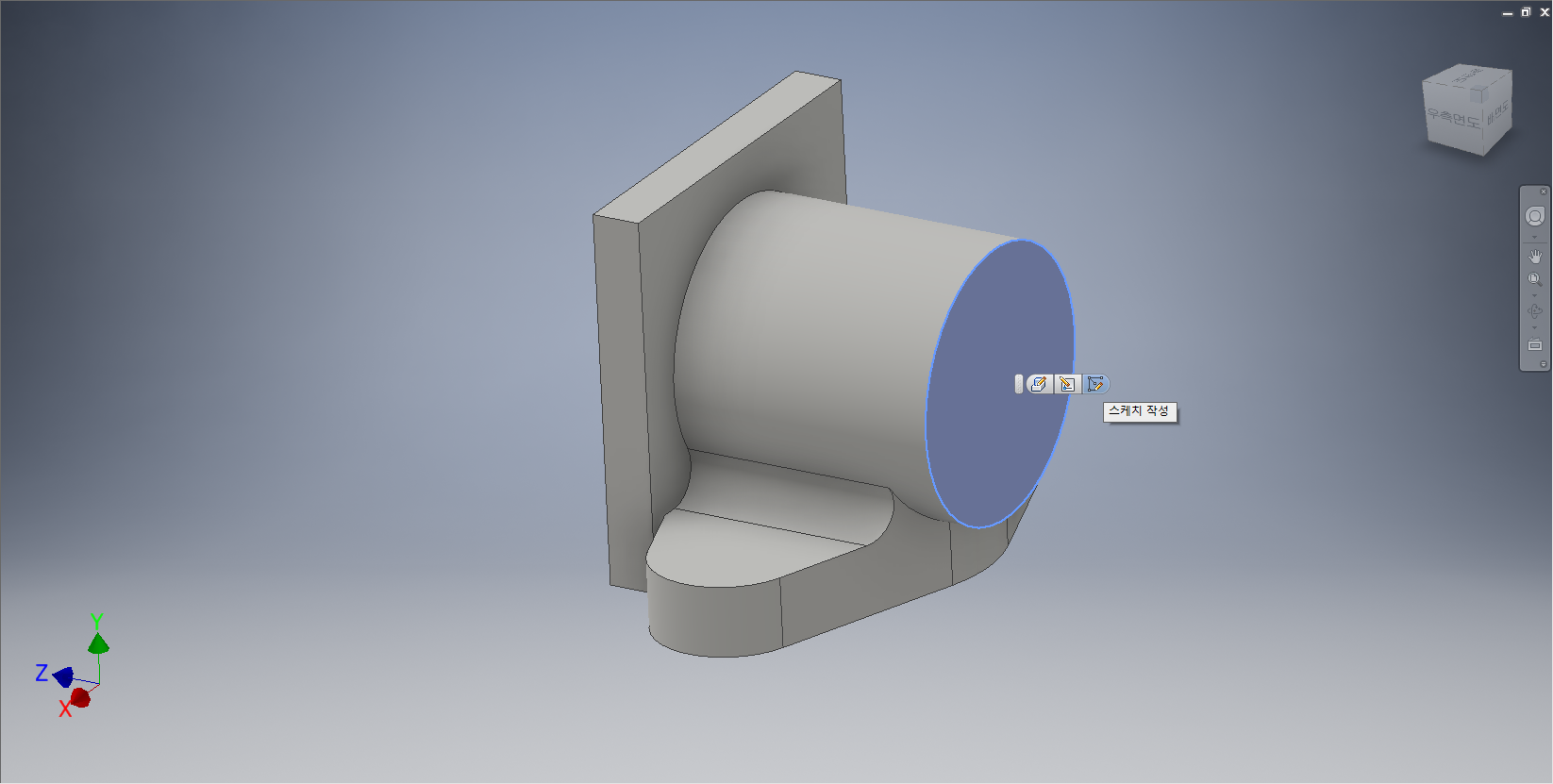

피처의 배면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상투영된 원의 중심점을 클릭하여 점을 찍어준다.

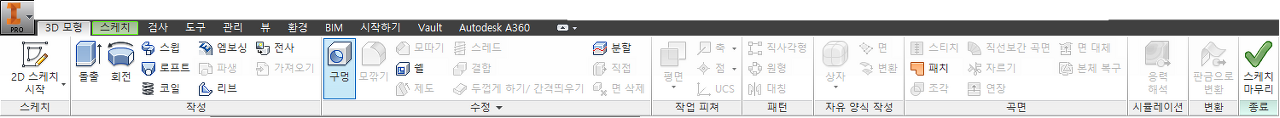

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









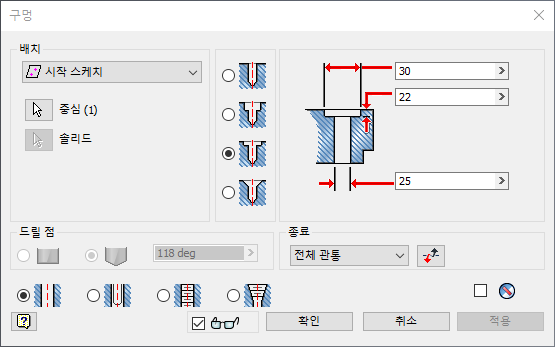

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체 관통', '접촉 공간'를 지정하고, '접촉 공간 지름 : 35.0mm', '접촉 공간 깊이 : 22.0mm', '지름 : 22.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

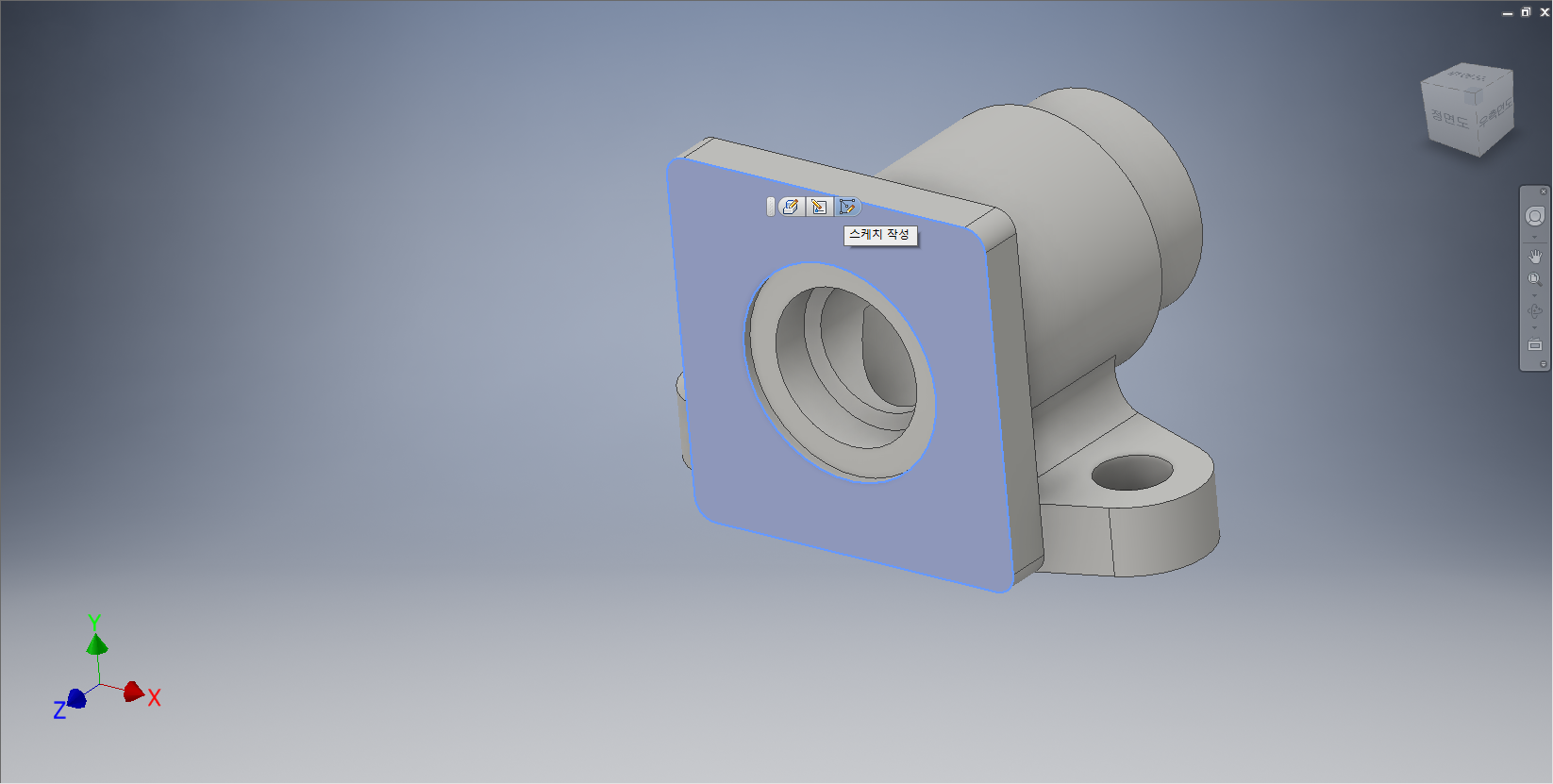

피처의 정면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 원을 클릭하여 형상 투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

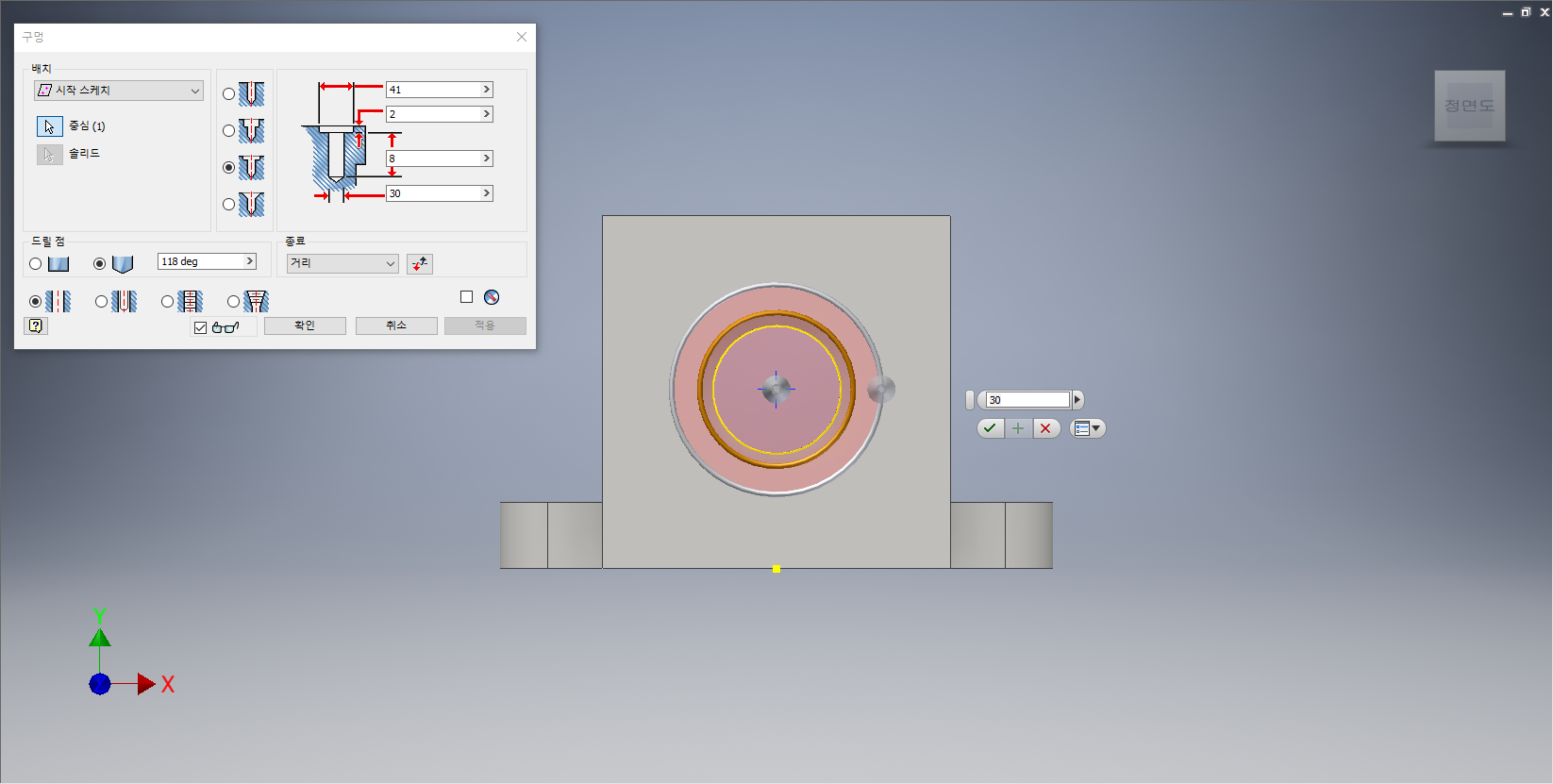

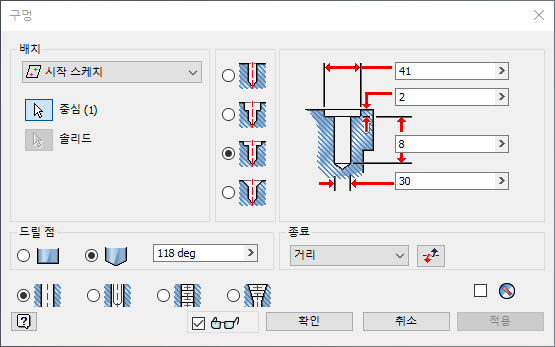

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '접촉 공간'를 지정하고, '접촉 공간 지름 : 41.0mm', '접촉 공간 깊이 : 2.0mm', '거리 : 8.0mm', '지름 : 30.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 원점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

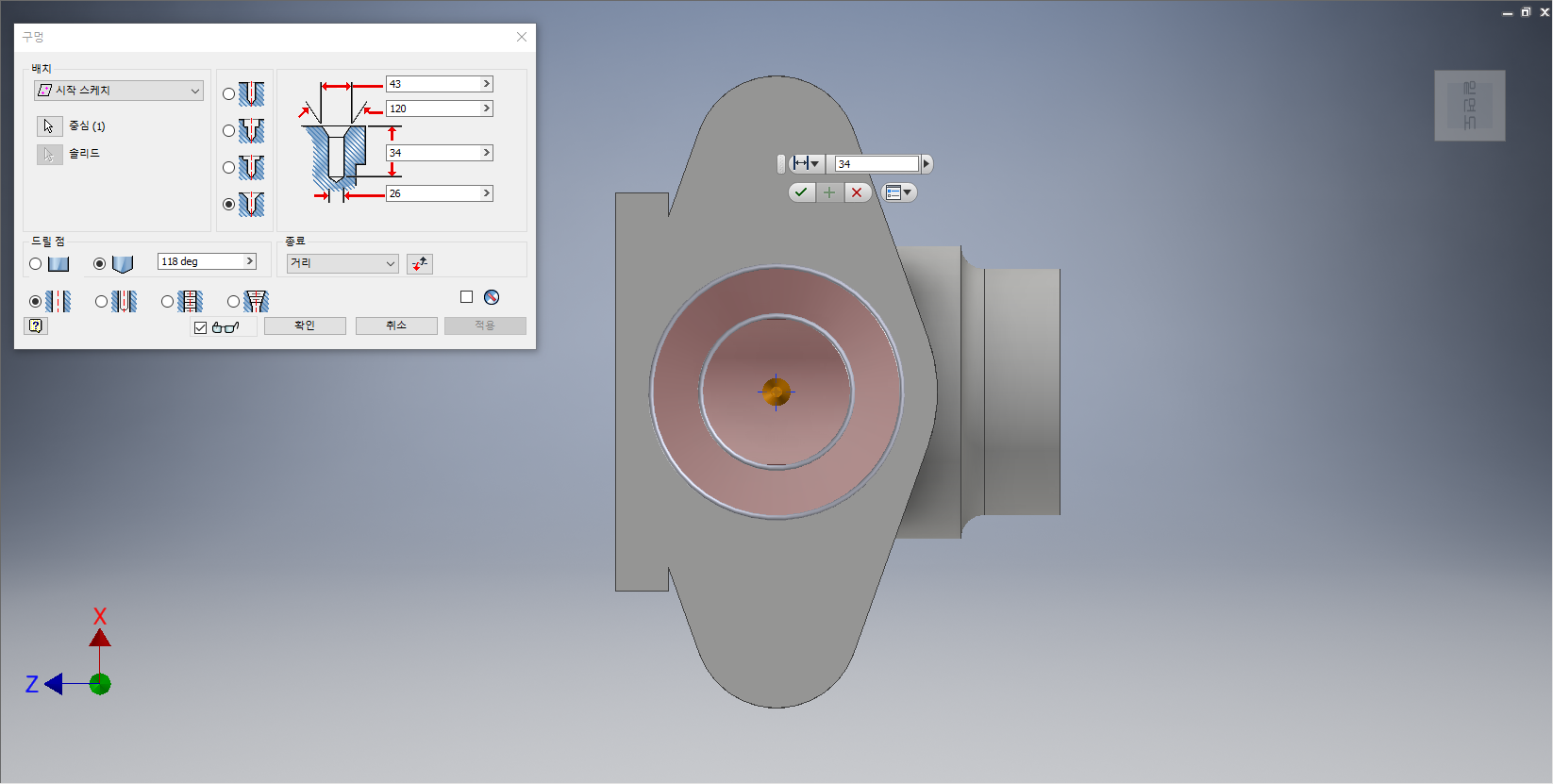

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '카운터싱크'를 지정하고, '카운터싱크 지름 : 43.0mm', '카운터싱크 각도 : 120도', '구멍 깊이 : 34.0mm', '지름 : 26.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

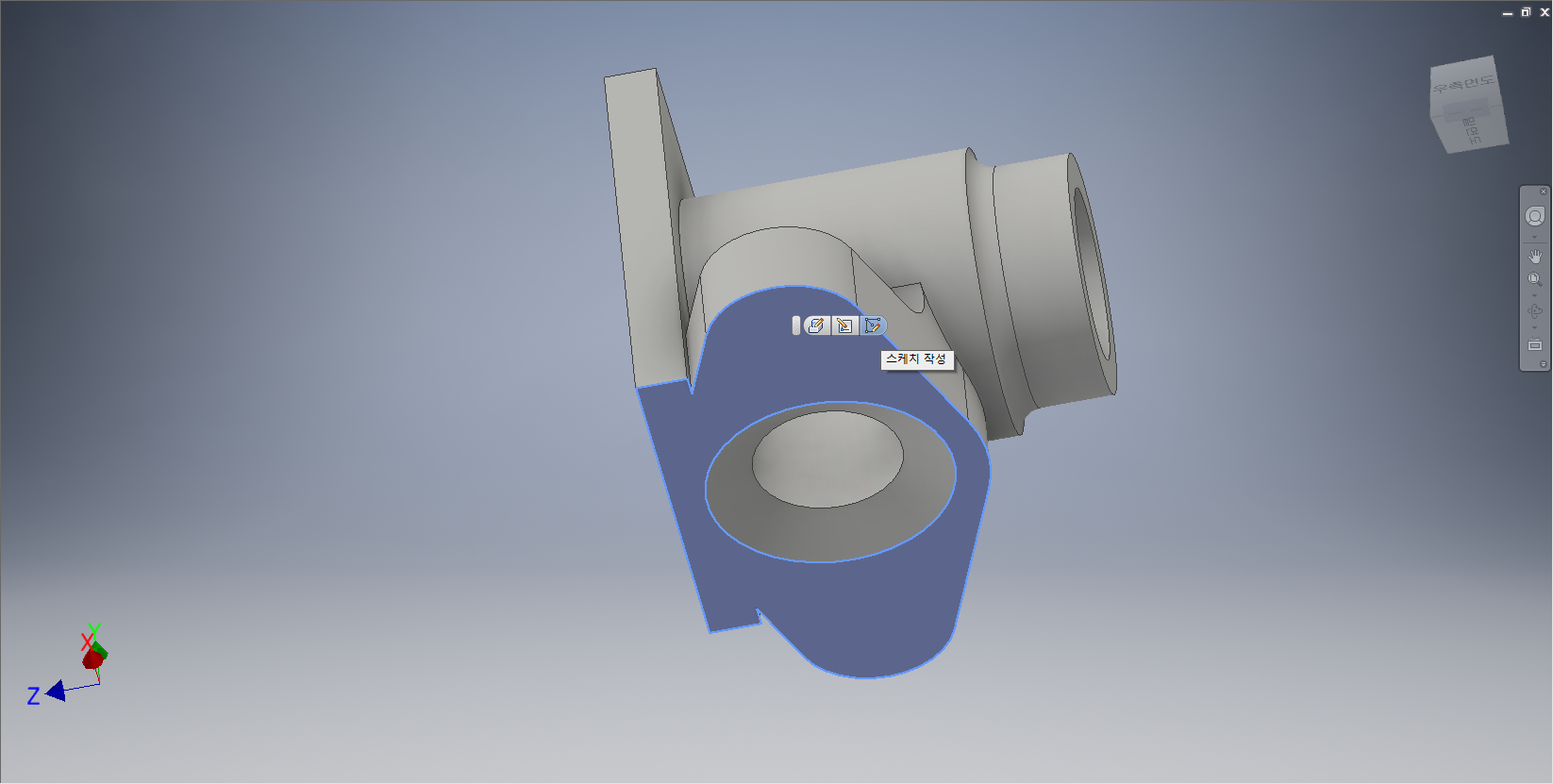

피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

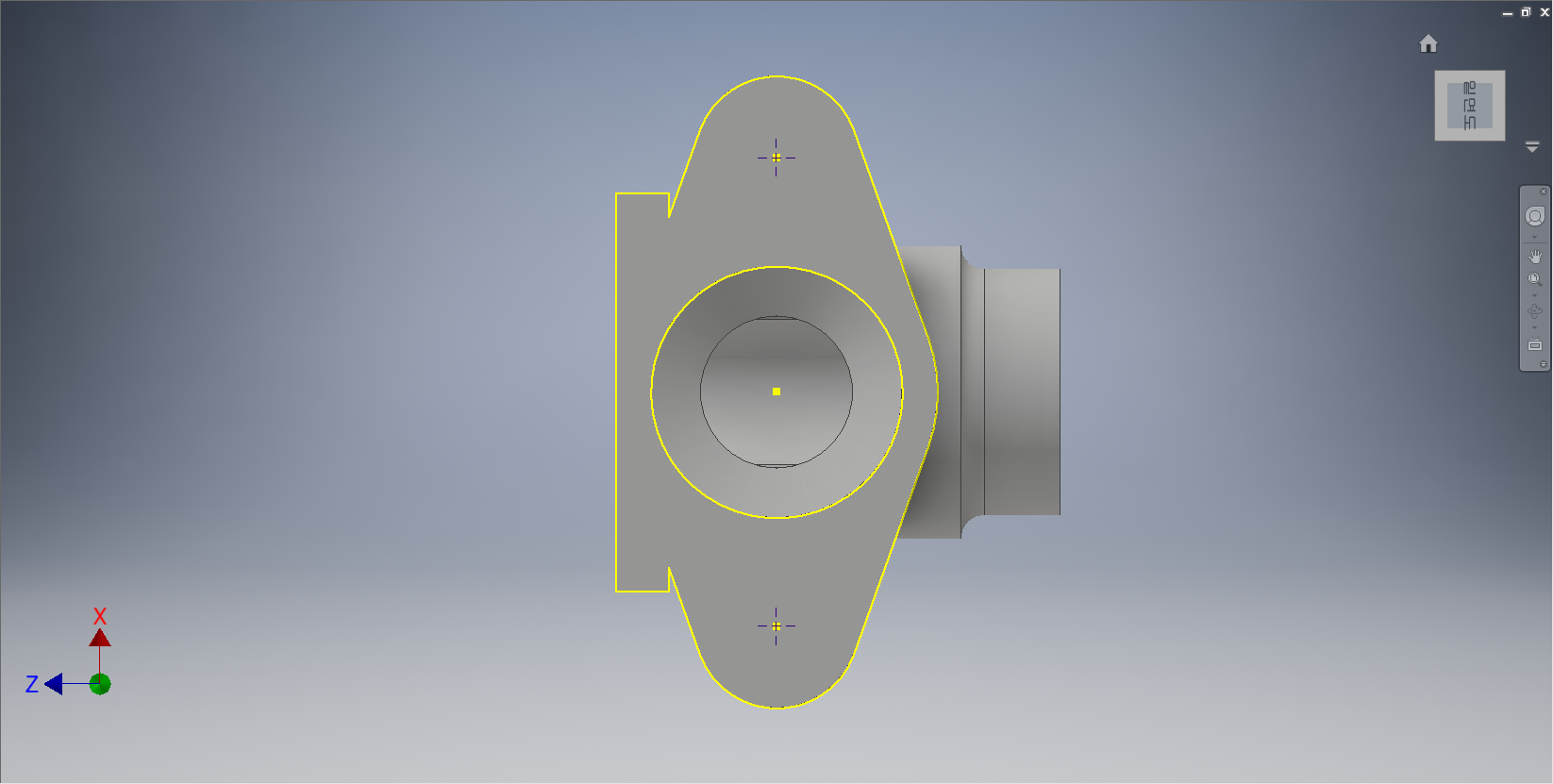

피처의 밑면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









위/아래의 원호의 중심점을 클릭하여 점을 찍어준다.

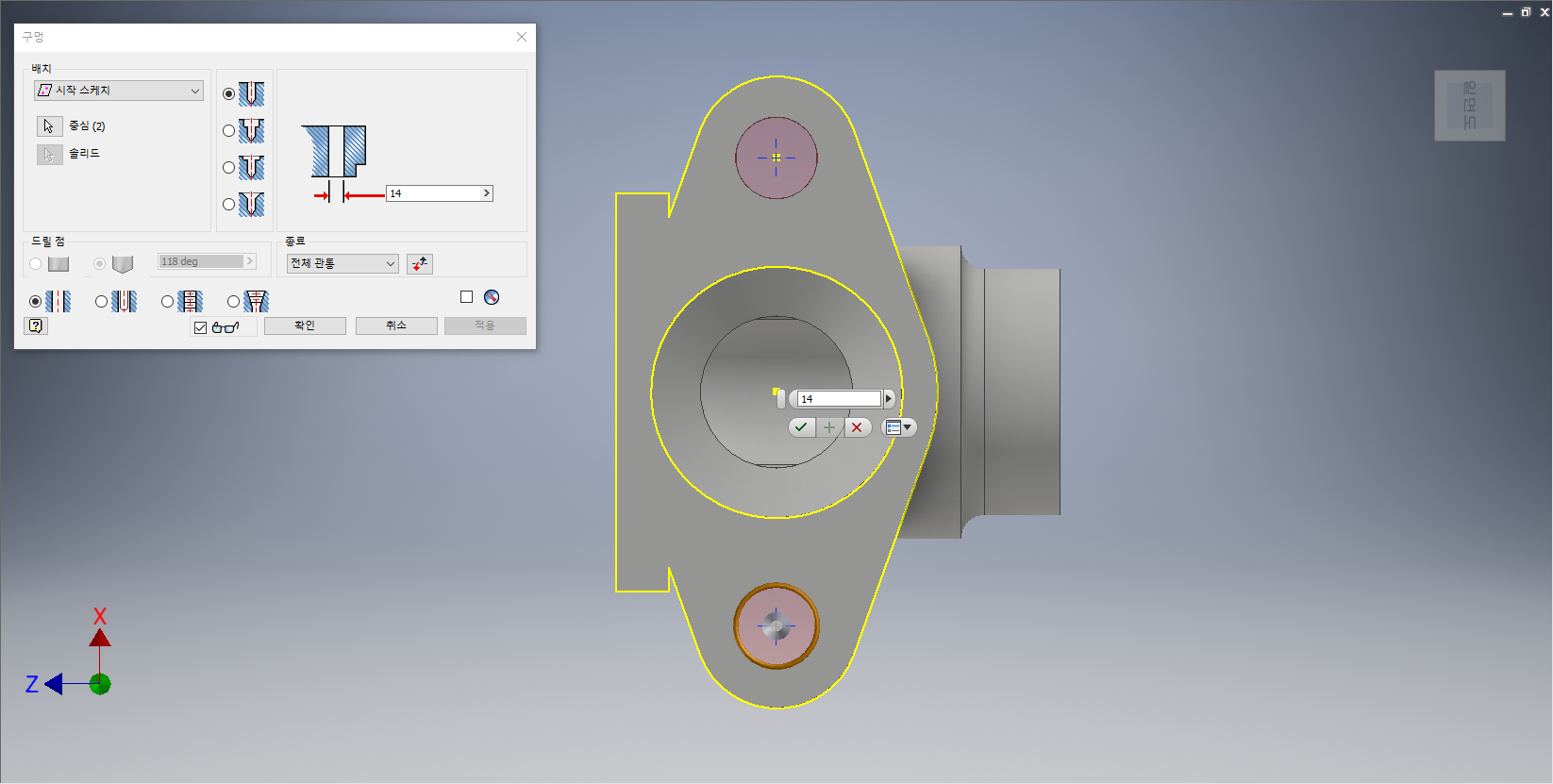

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '지름 : 14mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '4.0'로 입력하고 상기화면과 같이 피처의 안쪽 모서리를 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.

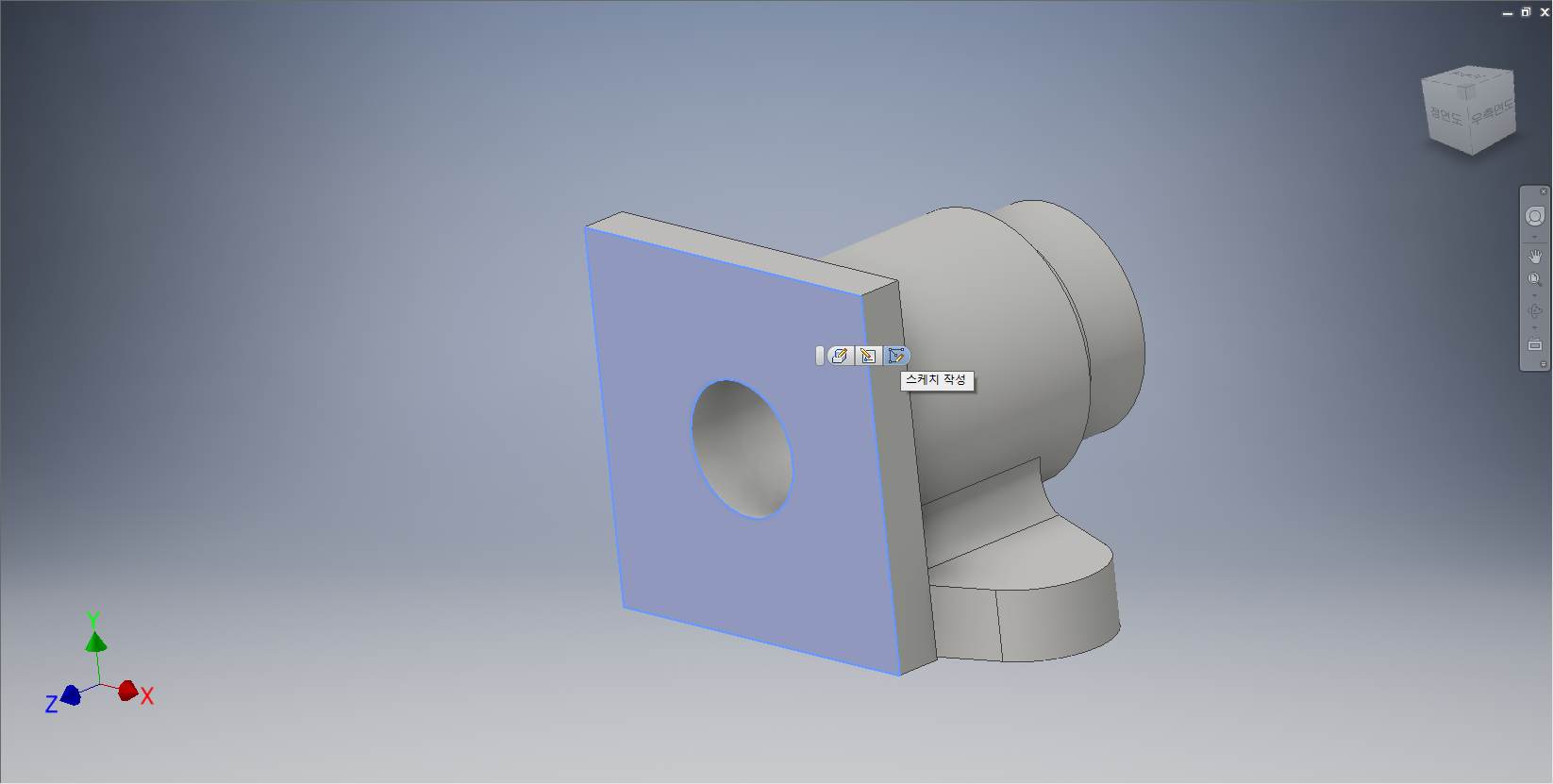

피처의 정면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

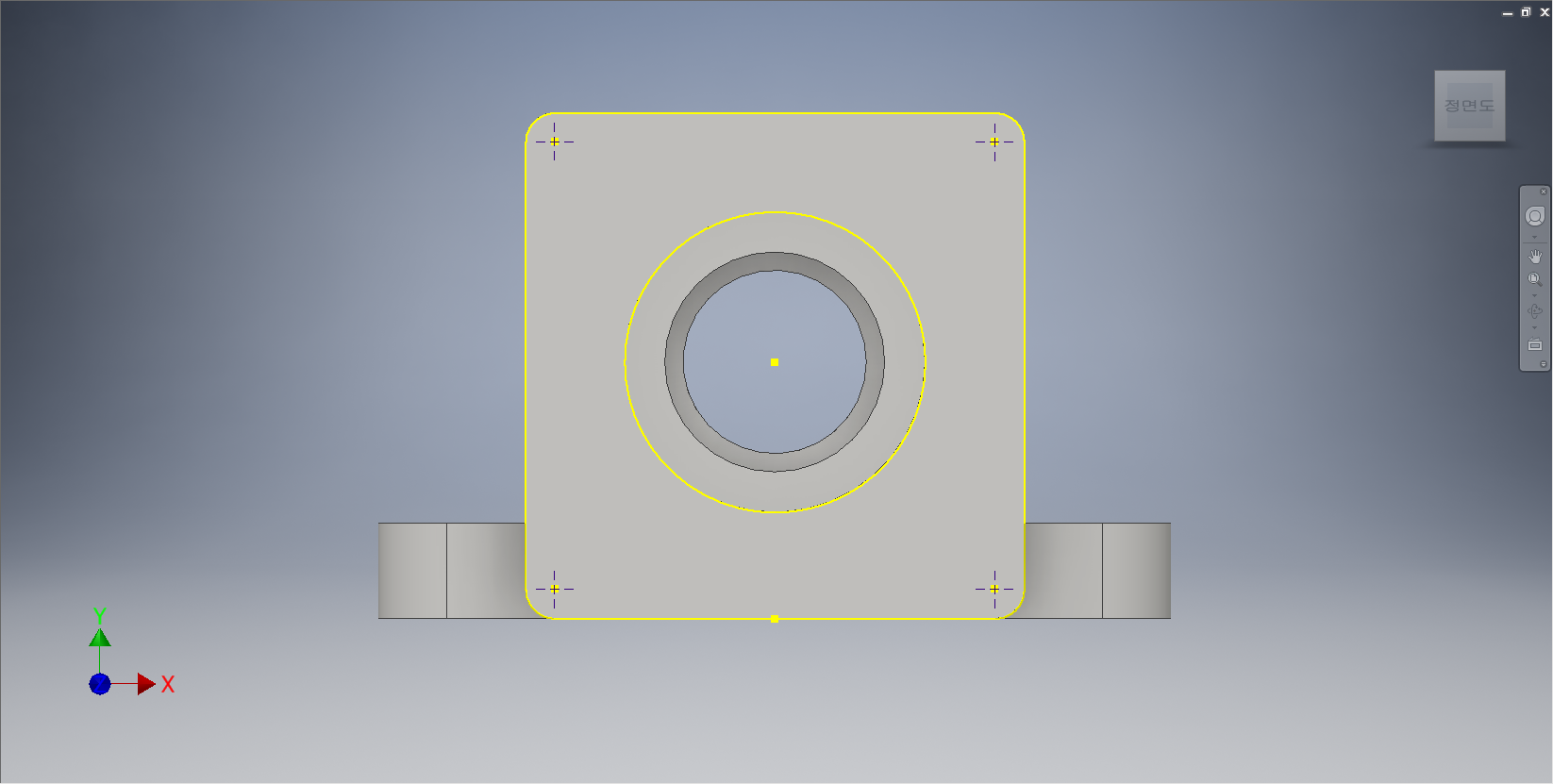

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

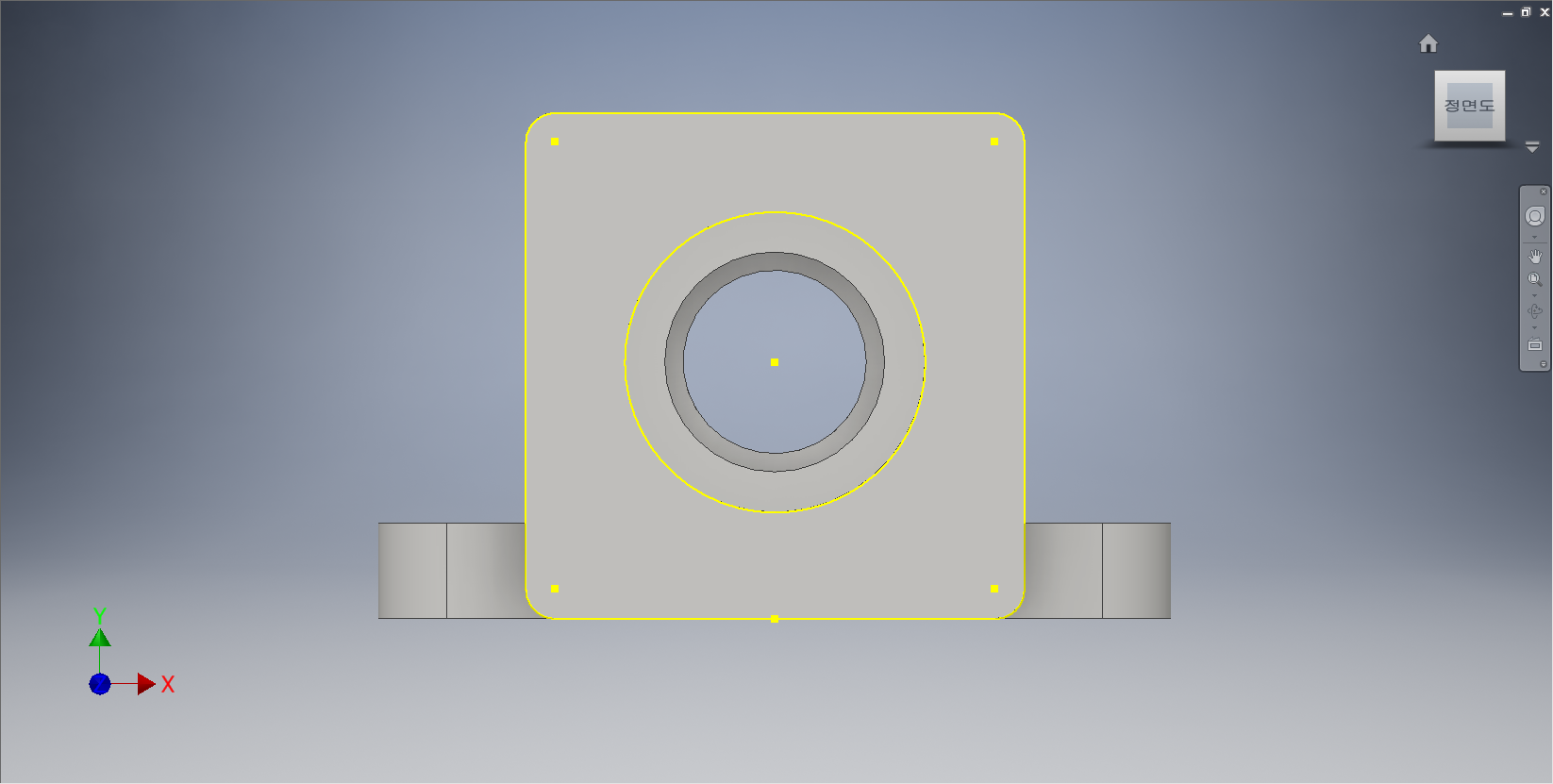

피처의 면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









각 원호의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

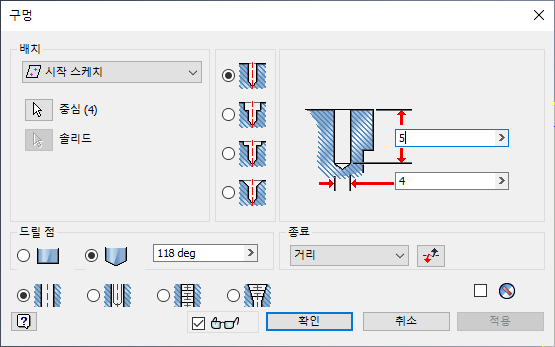

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '거리 : 5.0mm', '지름 : 4.0mm' 로 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

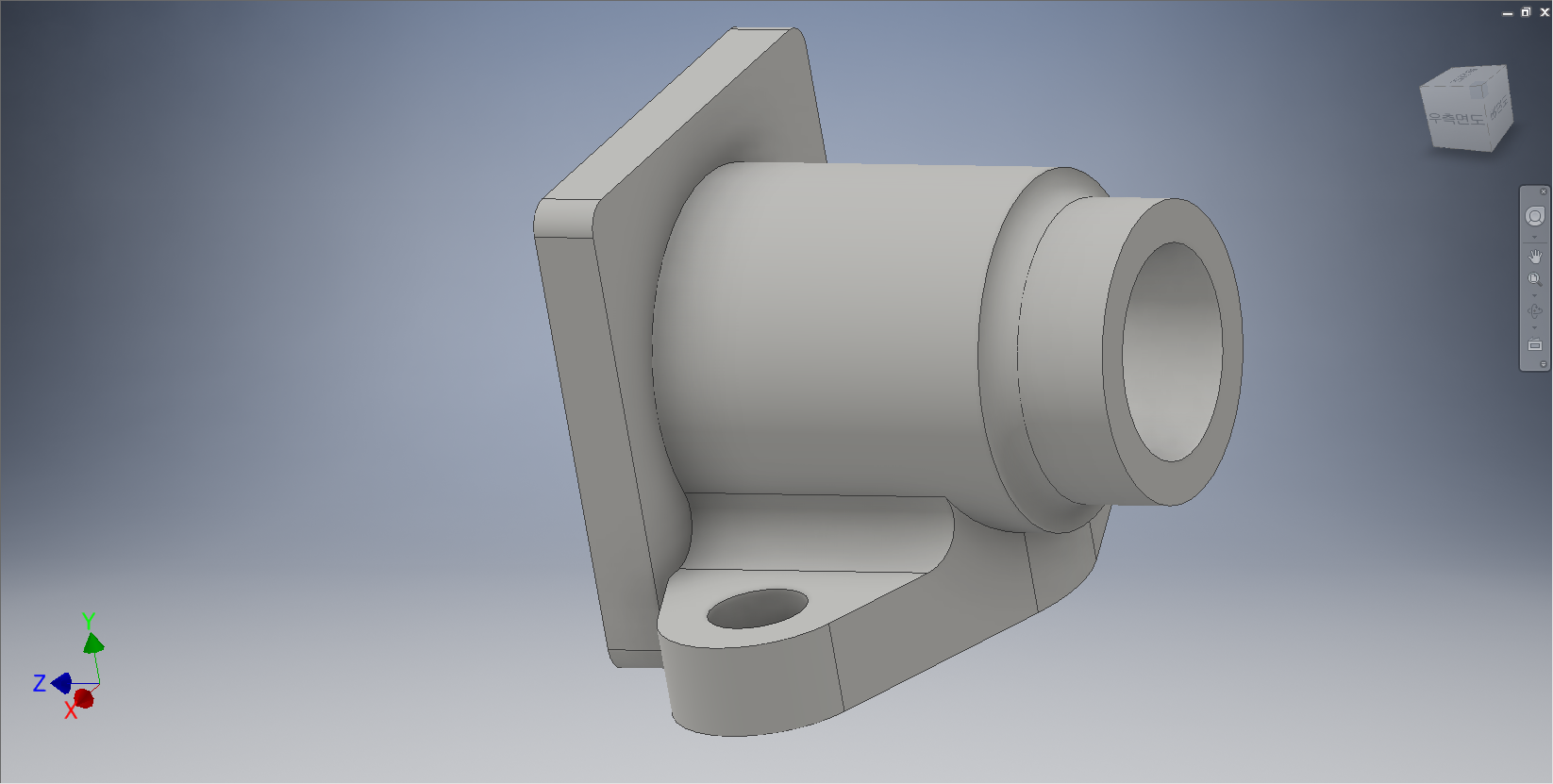

모델링의 전체적인 이미지를 확인한 후, 저장하고 종료한다.
