오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 80. 모델링 따라하기 - 53









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

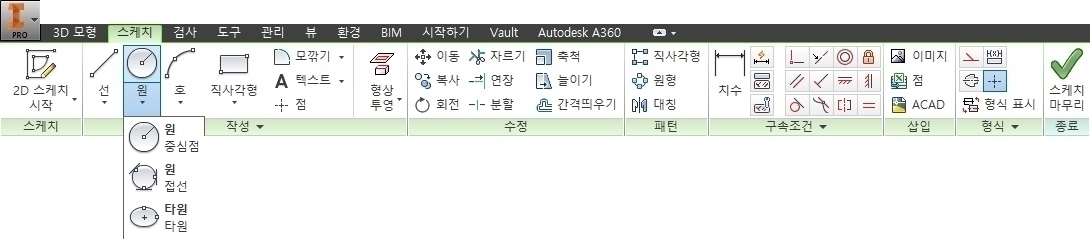

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 [중심점 원]을 그려준다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

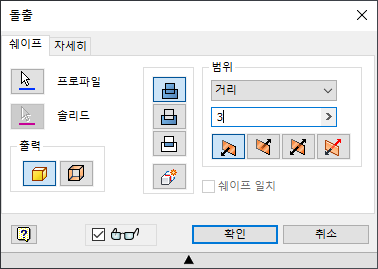

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '10.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

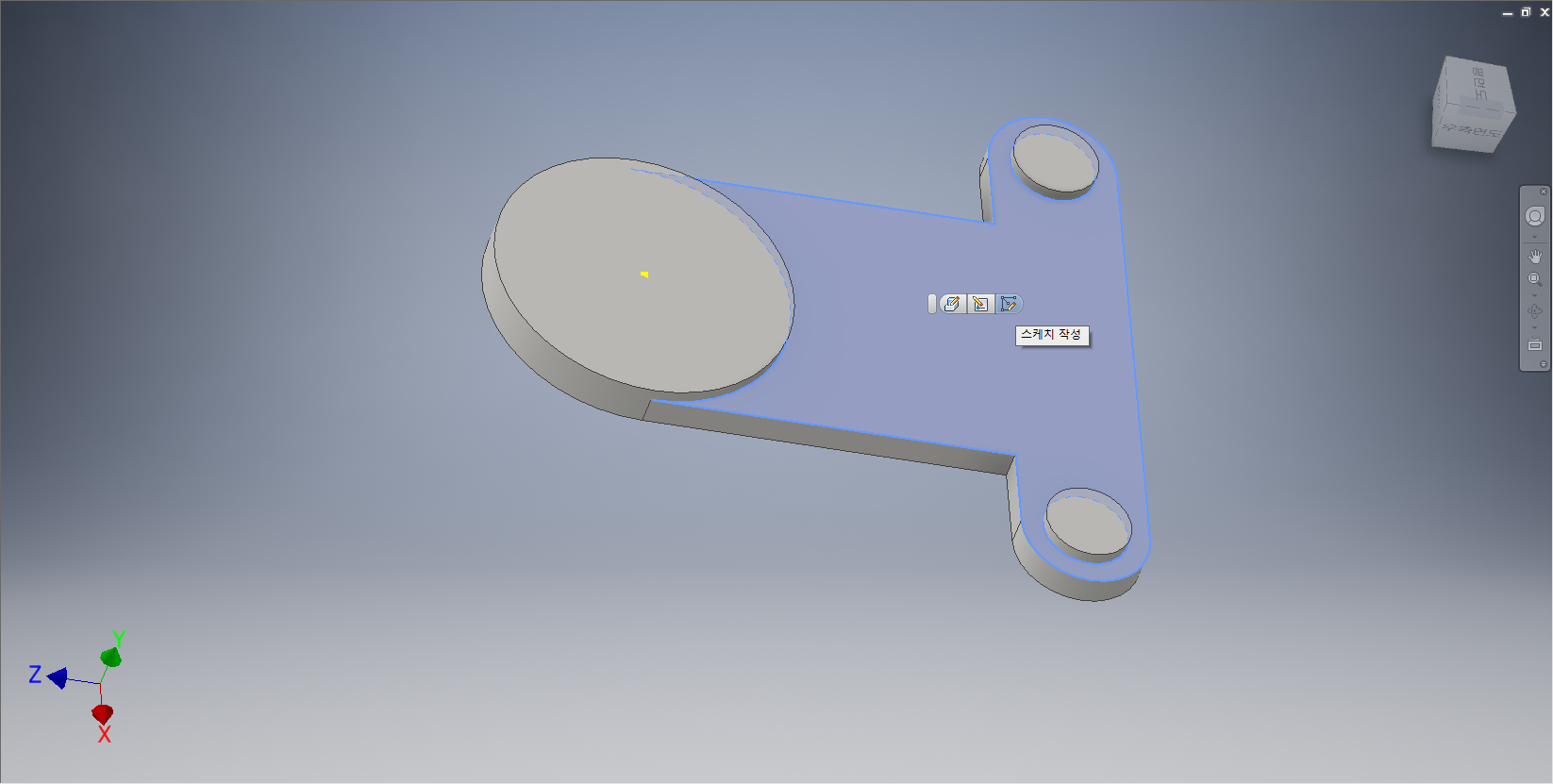

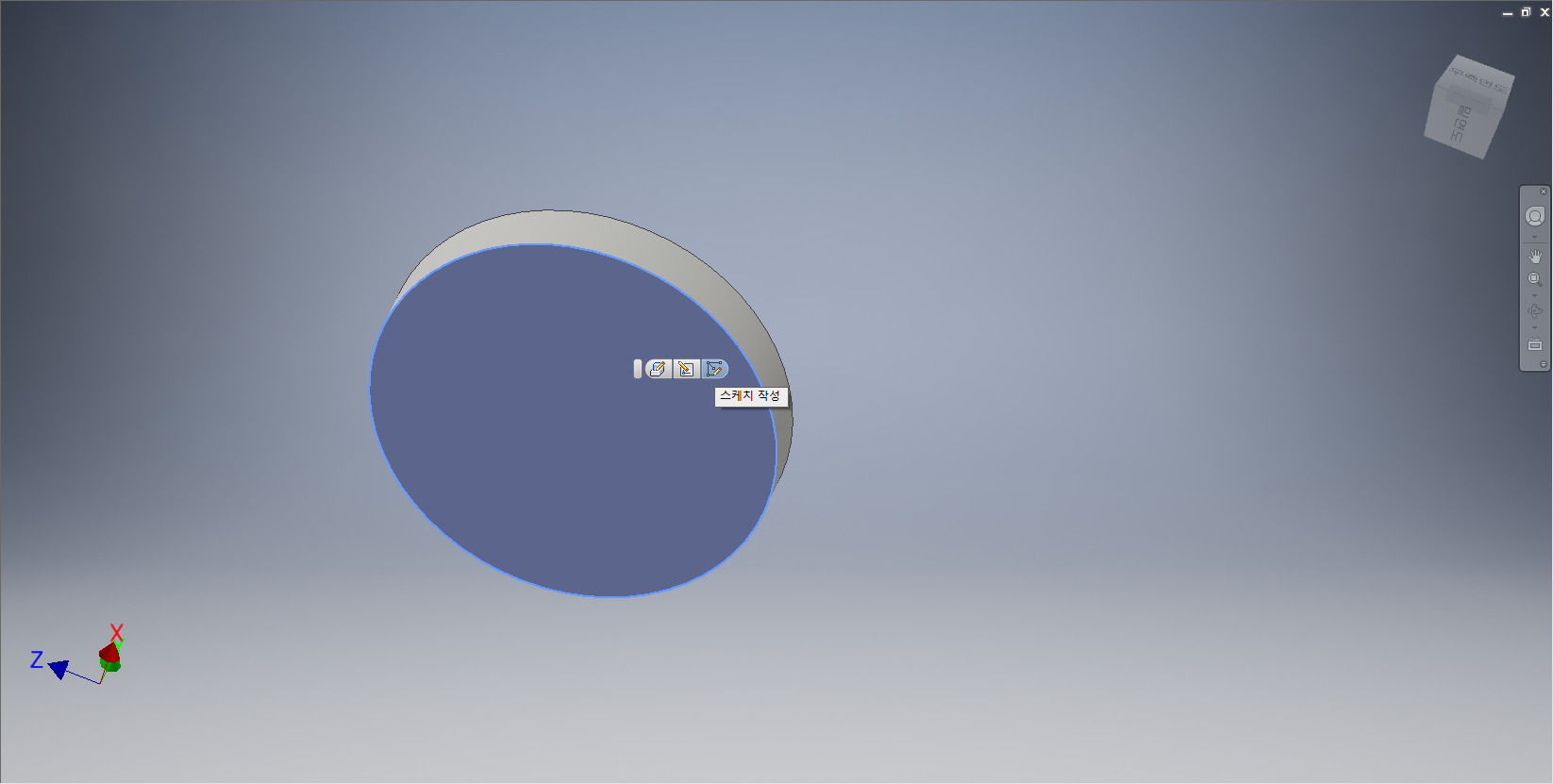

피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









중심점 원을 클릭하여 형상투영해 준다.

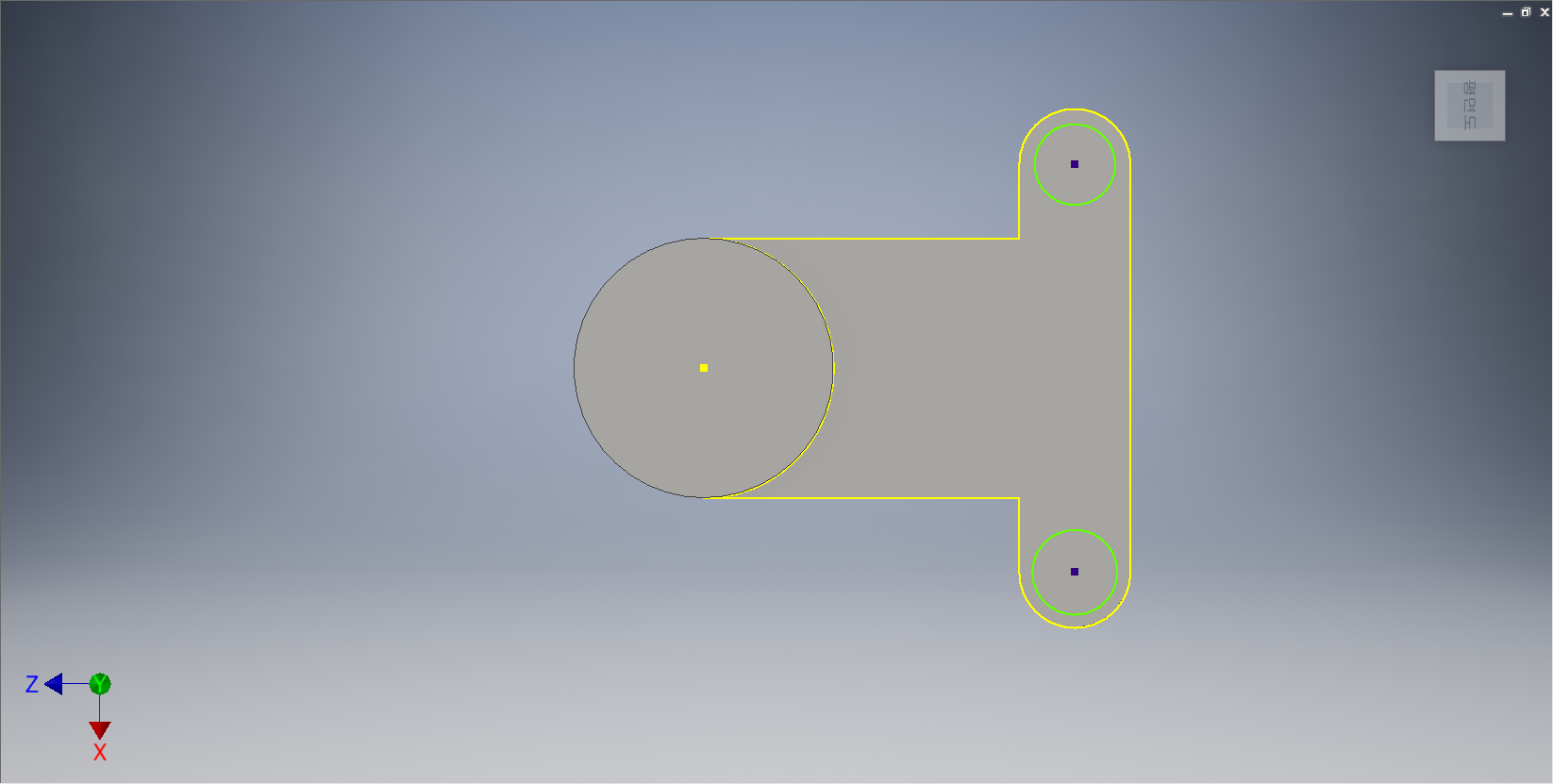

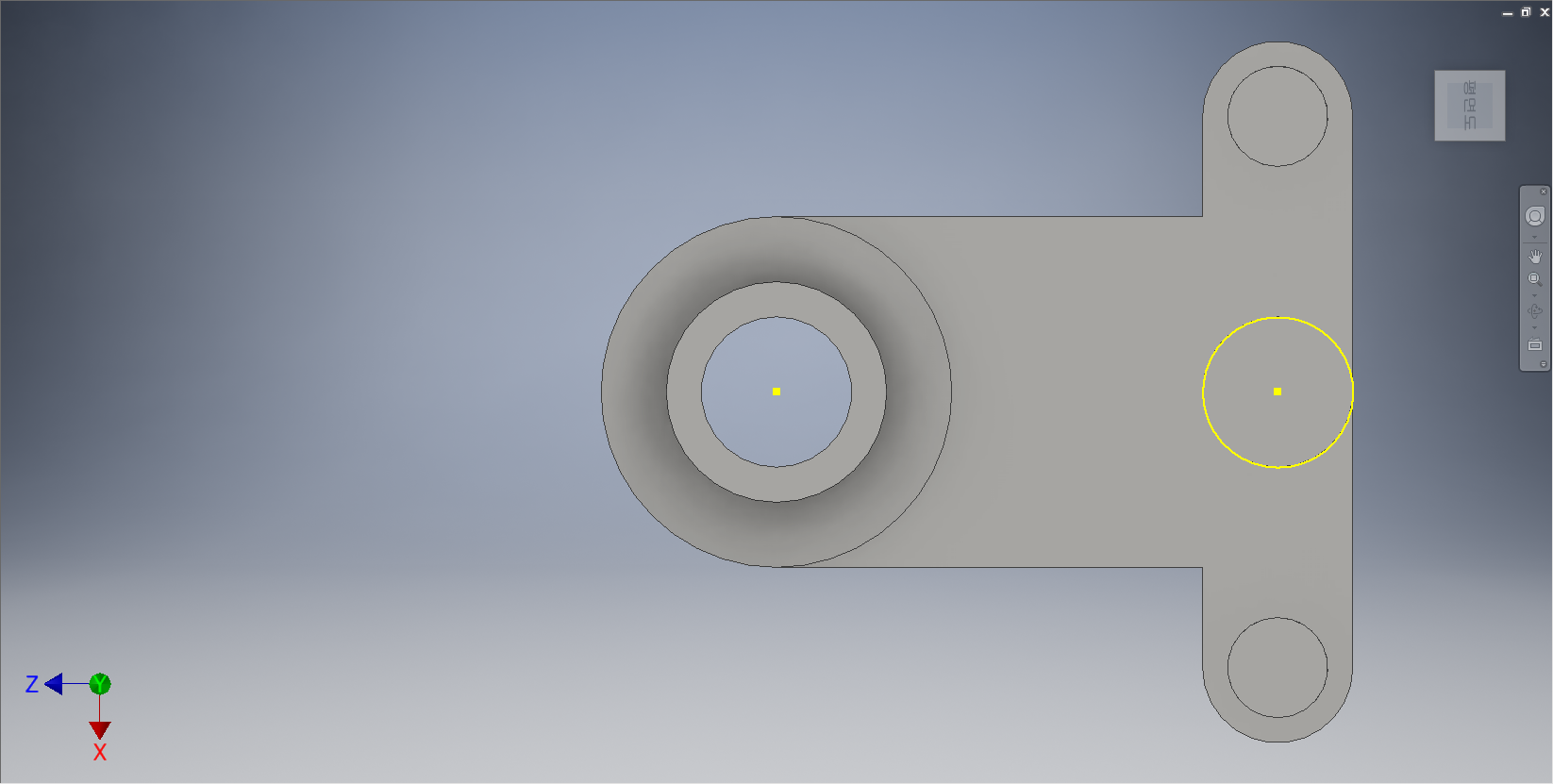

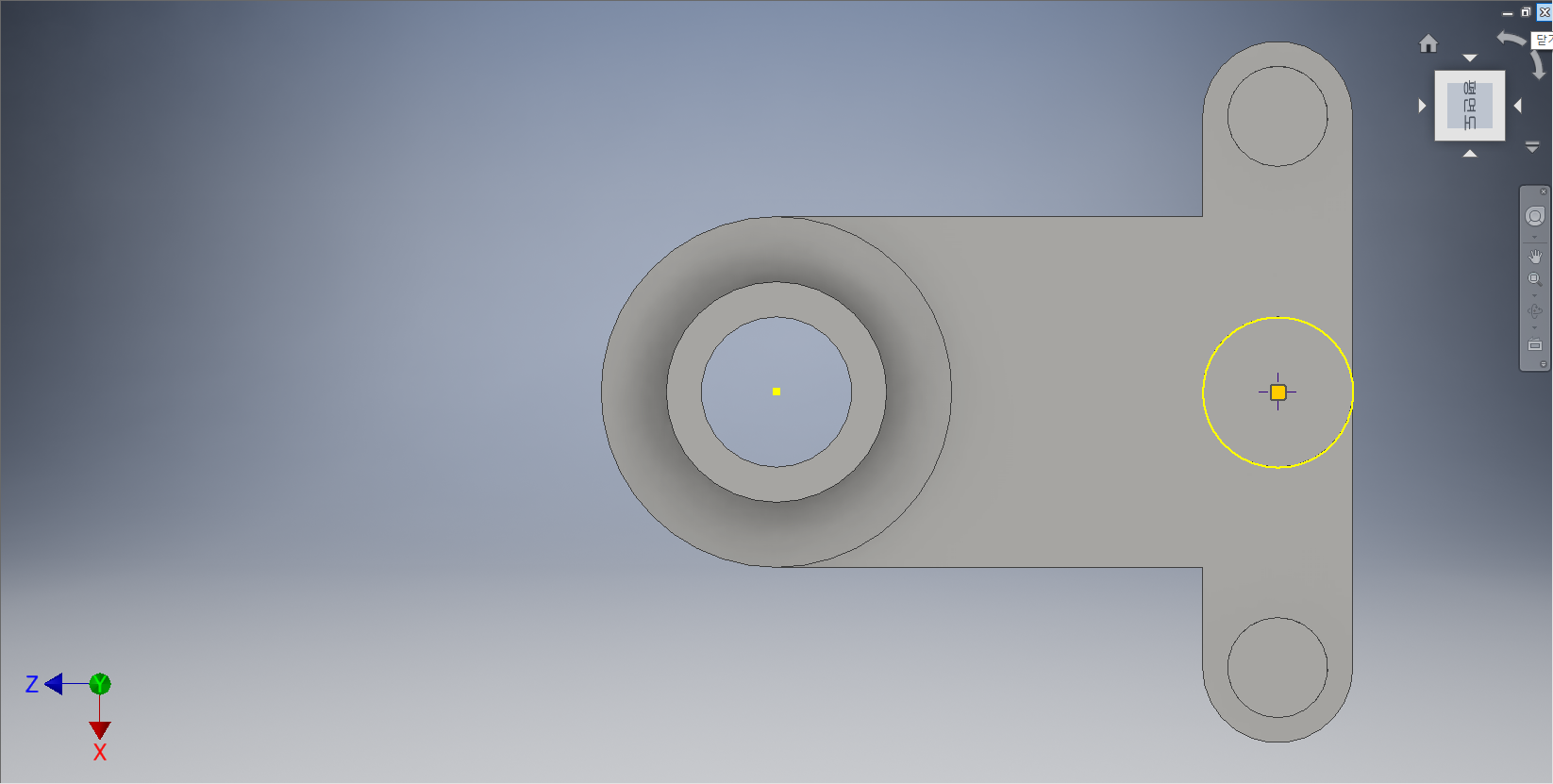

피처의 오른쪽 부분에 중심점 원을 위/아래로 각각 그려준다.

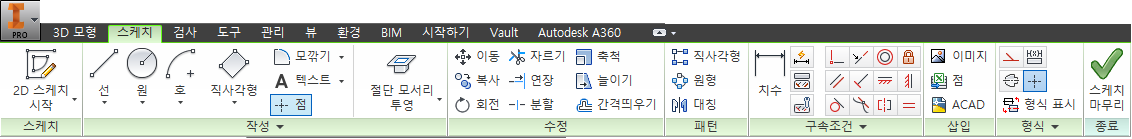

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

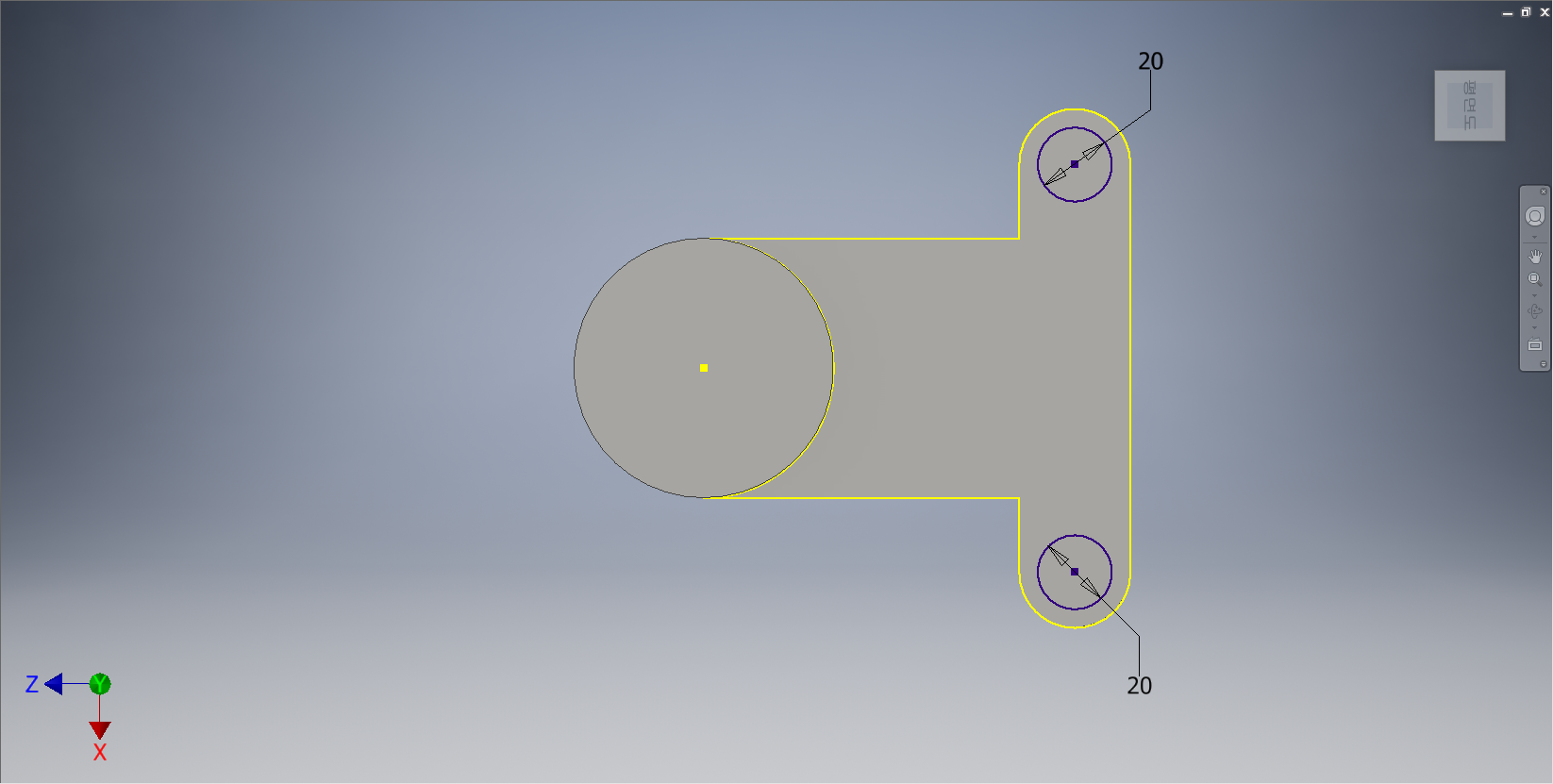

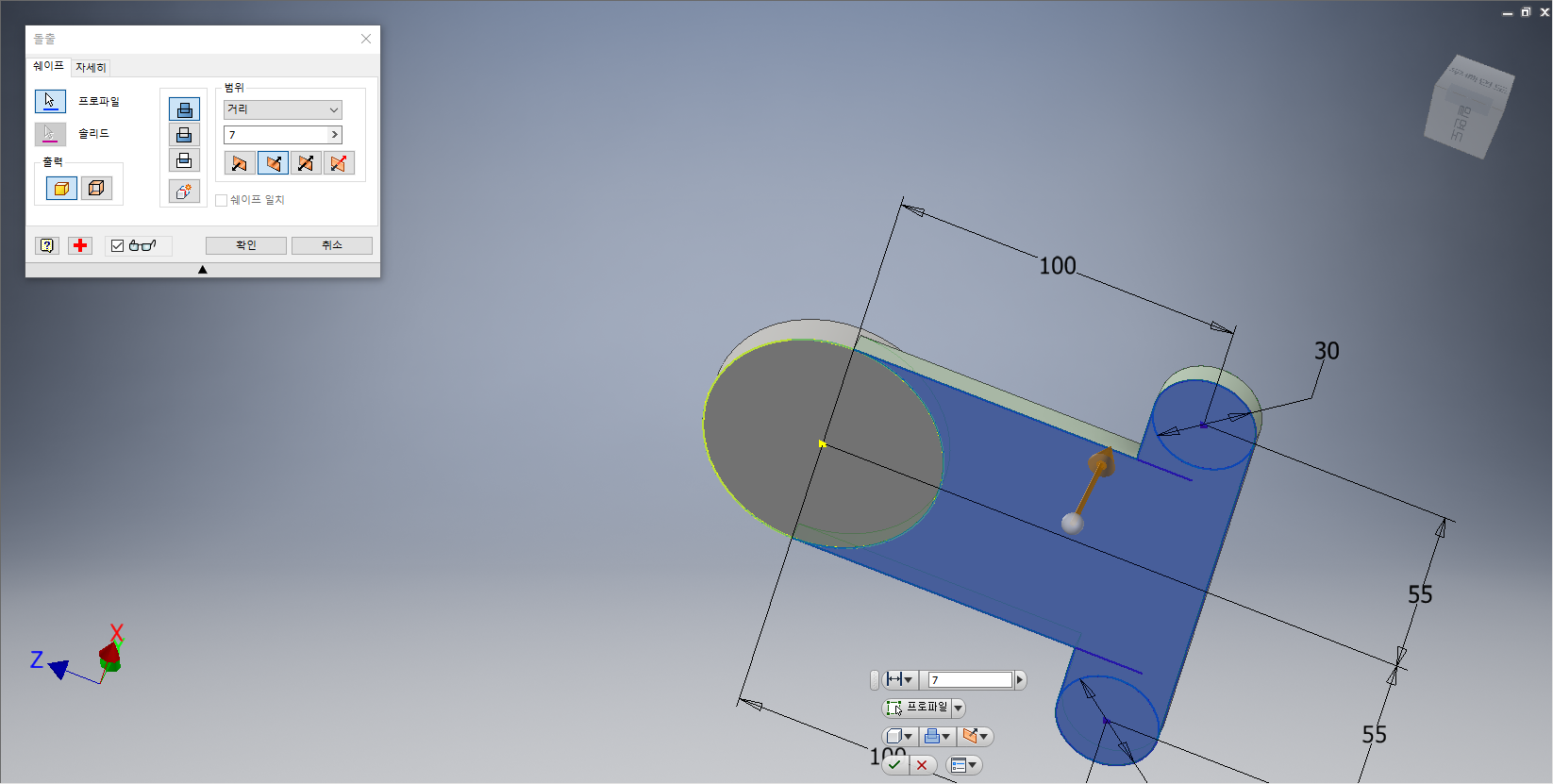

중심점 원의 주변에 치수를 부가해 준다.











[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 사분점을 이용하여 상기화면과 같이 선을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

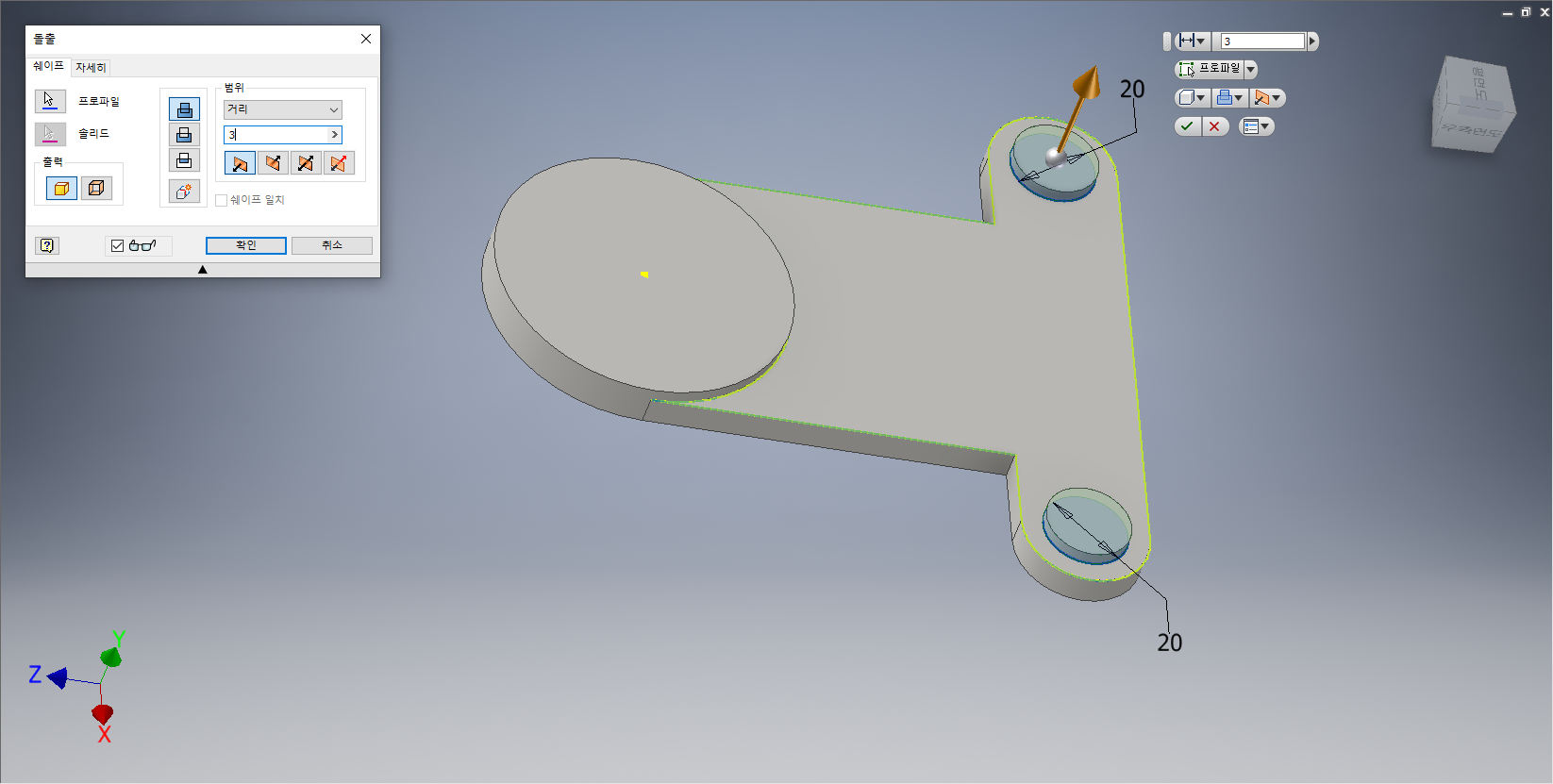

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '7.0mm', '방향2'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









피처의 위/아래의 원호의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '3.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









피처의 평면의 임의의 점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '85.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

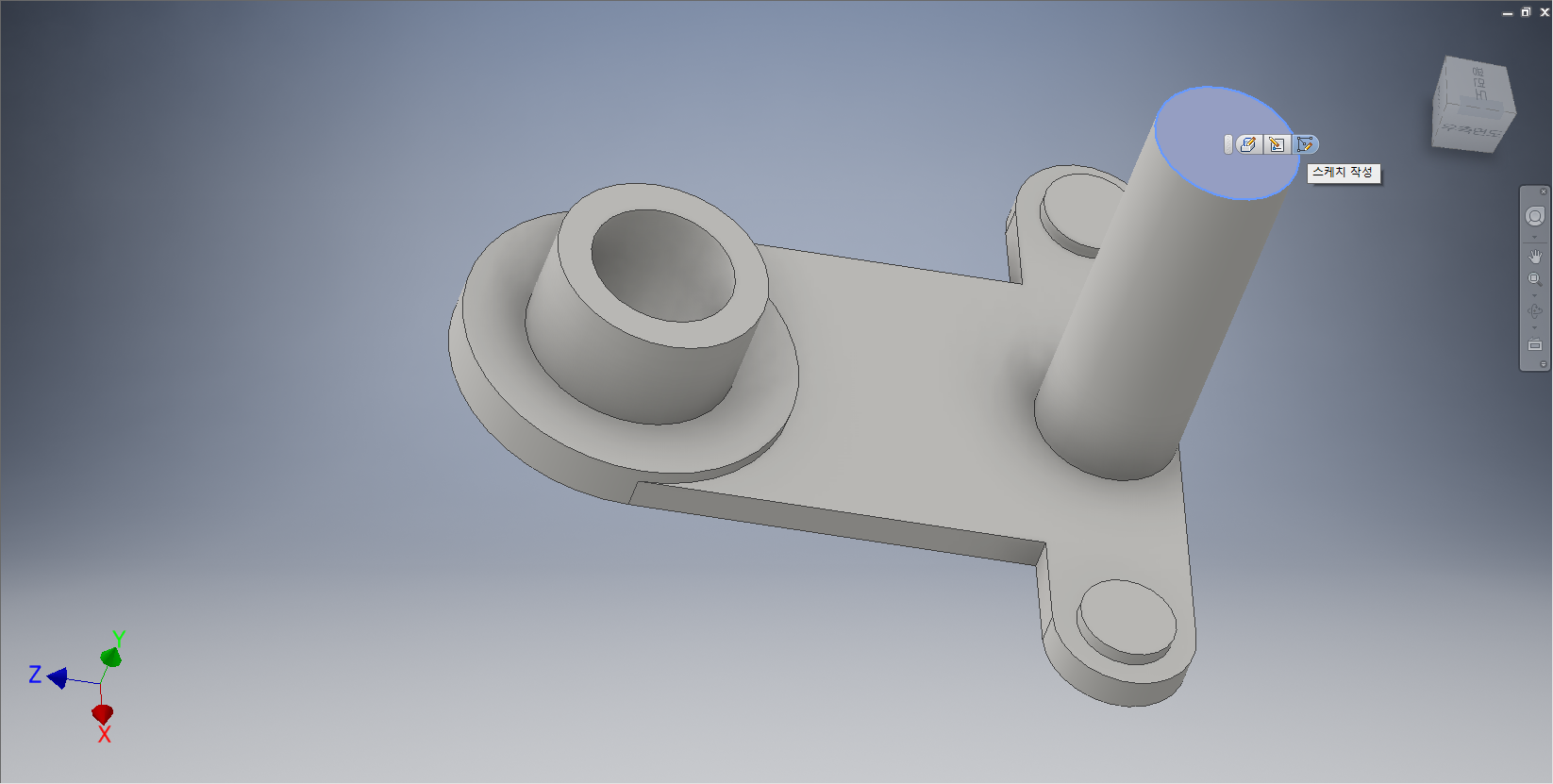

피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 중심점 원을 그려준다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '23.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원통의 중심점을 클릭하여 점을 찍어준다.

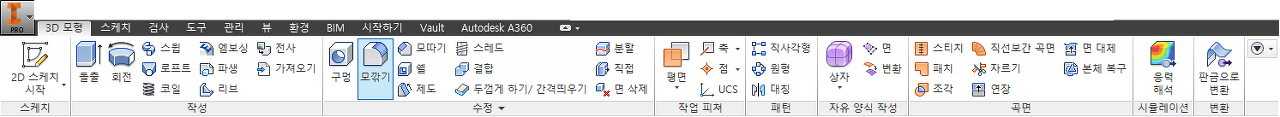

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

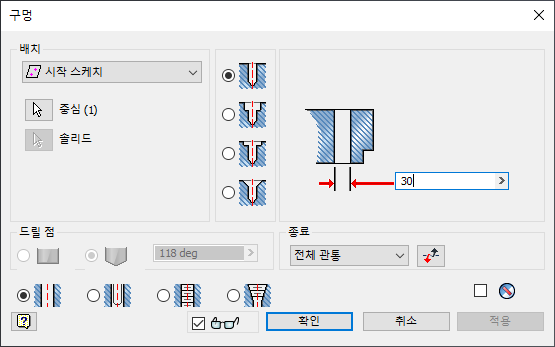

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 30.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 가운데 원통을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 18.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.

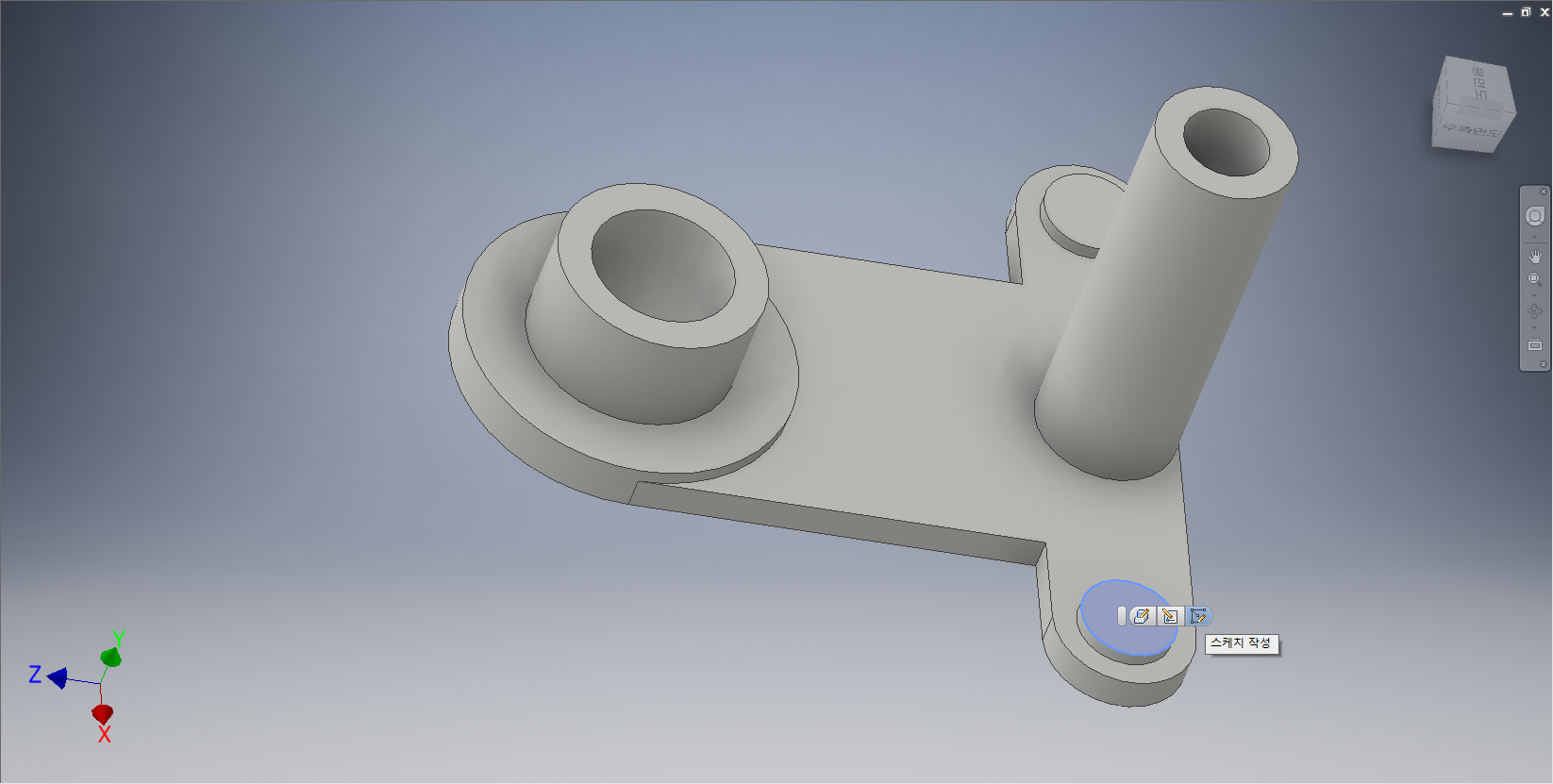

피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









우측 위/아래의 원통을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









형상투영된 원의 중심점을 클릭하여 점을 찍어준다.

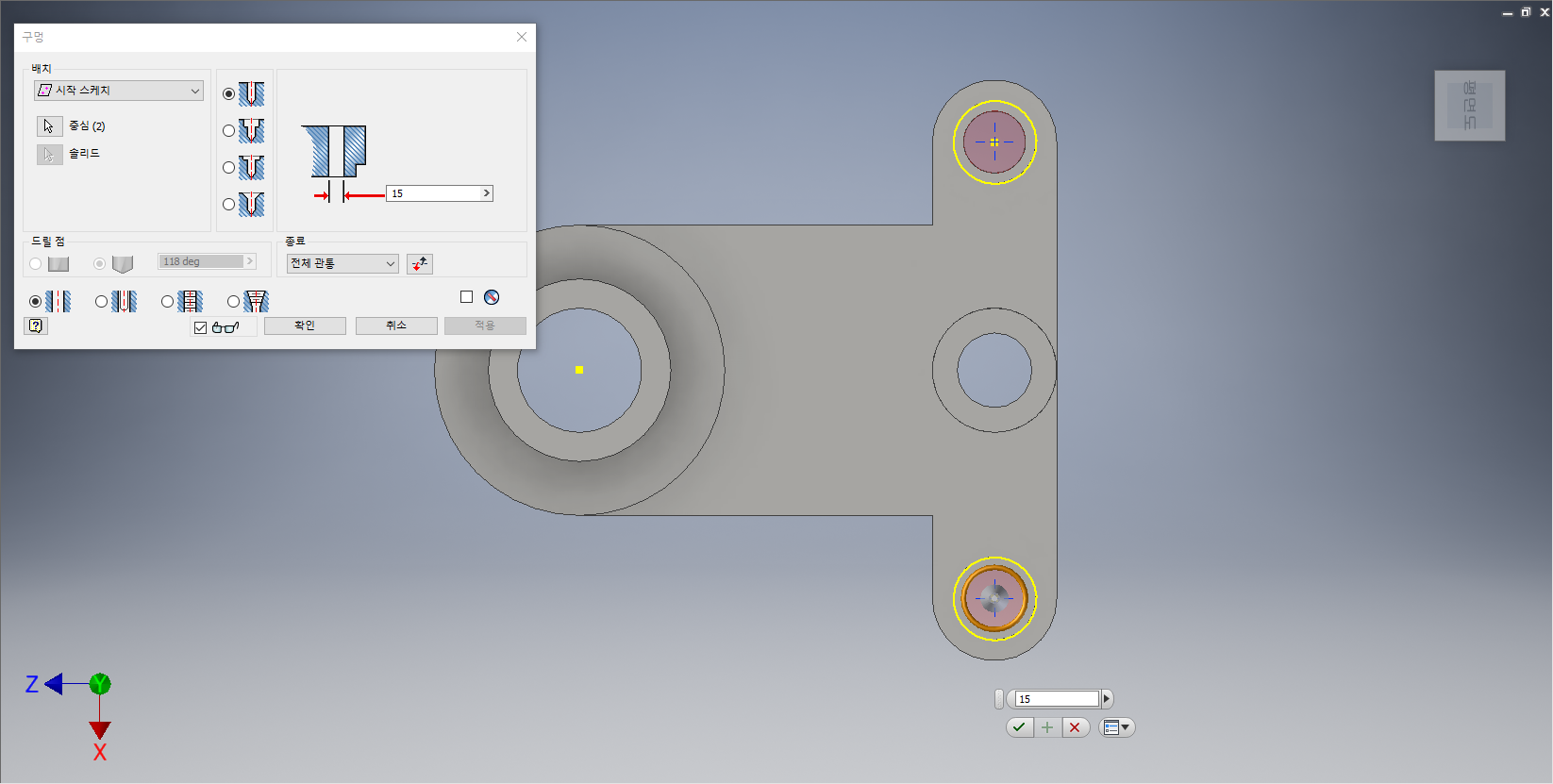

[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 15.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









피처의 우측면과 좌측면을 클릭하여 두 점사이에 중간평면을 형성해 준다.









[작업평면1]의 모서리 점을 클릭하여 [스케치 작성] 도구를 선택한다.

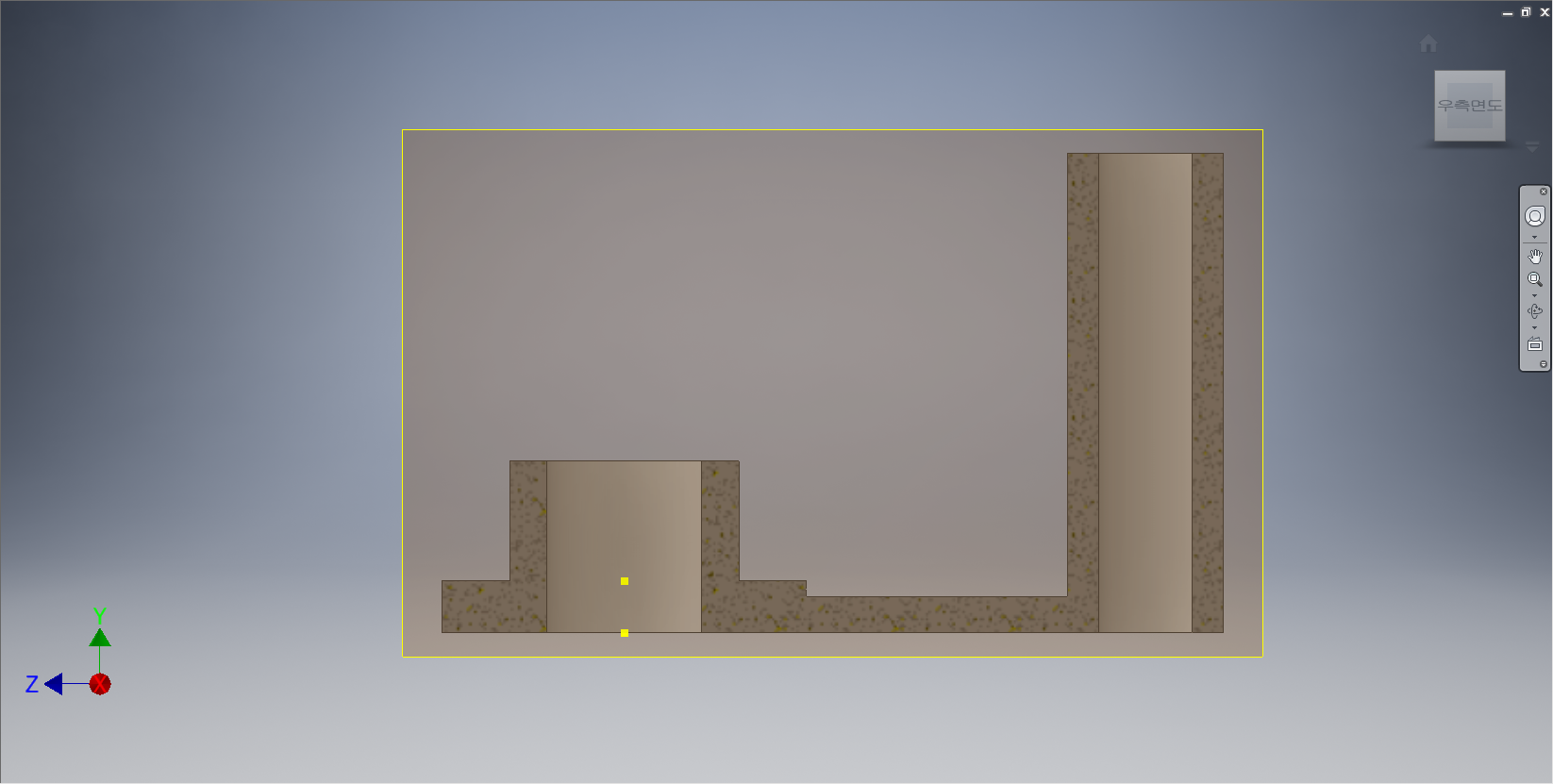

[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단 모서리 투영된 형상을 확인한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

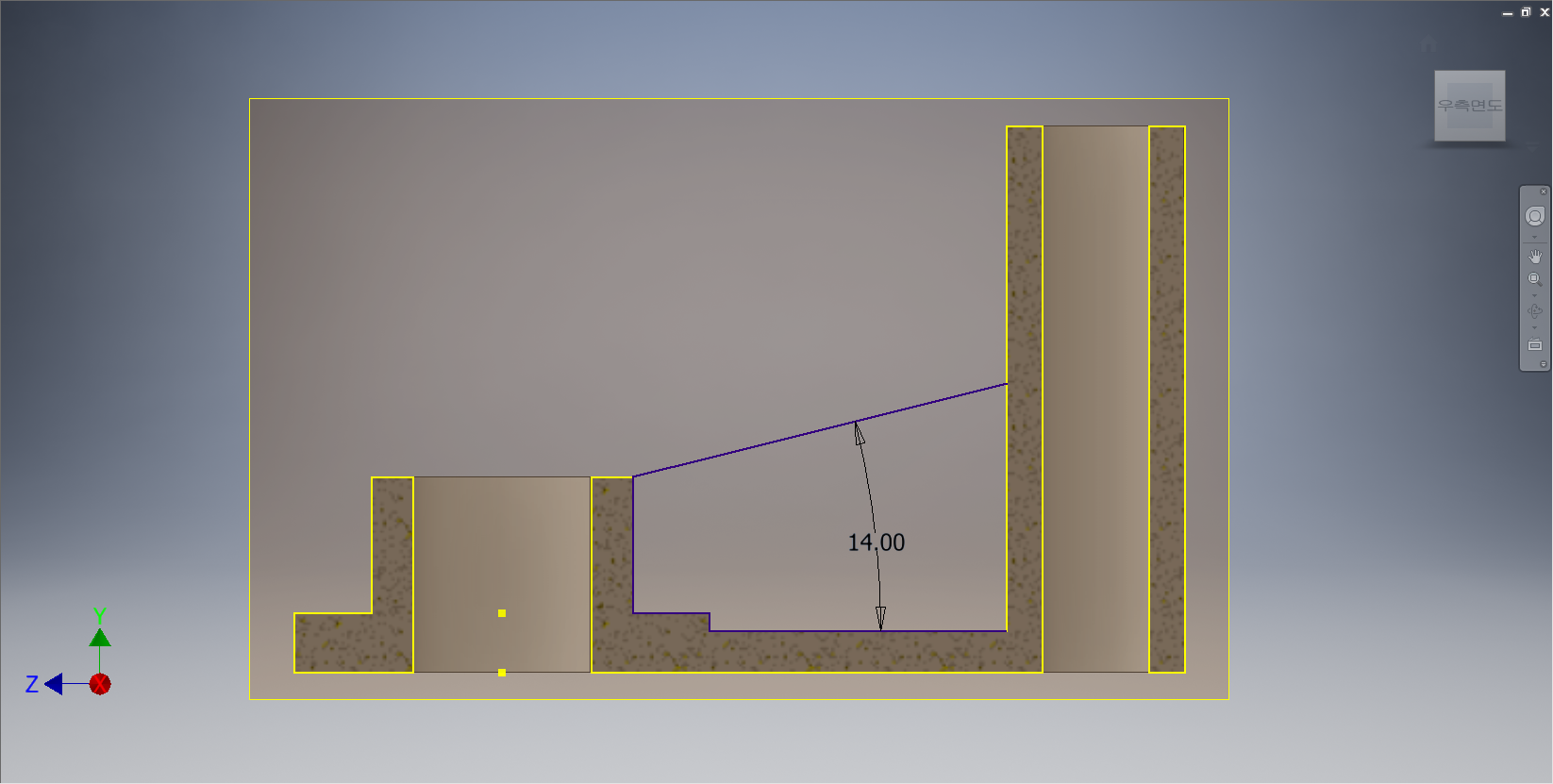

상기화면과 같이 절단 모서리 투영된 노란색 선들을 따라서 좌측부분과 하부부분을 그려준다. 대각선으로 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









대각선에 치수를 부가해 준다.

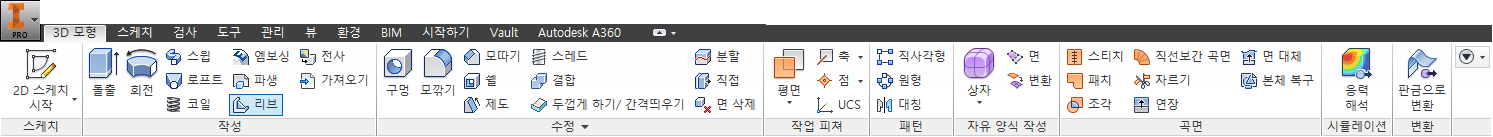

[3D 모형] 탭 - [작성] 패널 - [리브] 도구를 선택한다.









[리브] 대화상자가 나타나면, [스케치 평면에 평형]을 선택한다. 프로파일을 클릭하여 작성한 선을 선택하고, '대칭' 선택, '양방향 선택', 두께값을 '8.0mm'를 입력한다. 보강대 모양이 형성되면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴에서 [가시성]을 눌러서 작업평면을 화면상에서 없애준다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

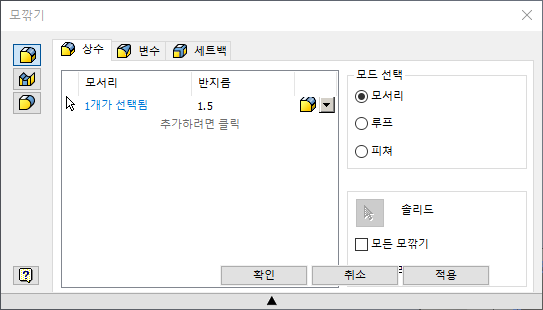

[모깎기] 대화상자가 나타나면 반지름 값을 '1.5'으로 입력하고 상기화면과 같이 모서리를 선택한다. [확인] 단추를 클릭하여 피처에 반영해 준다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '1.0'으로 입력하고 상기화면과 같이 모서리를 선택한다. [확인] 단추를 클릭하여 피처에 반영해 준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
