오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 81. 모델링 따라하기 - 54









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









좌표계의 중심점의 주변에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









좌표계의 중심점과 사각형을 기준으로 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '6.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

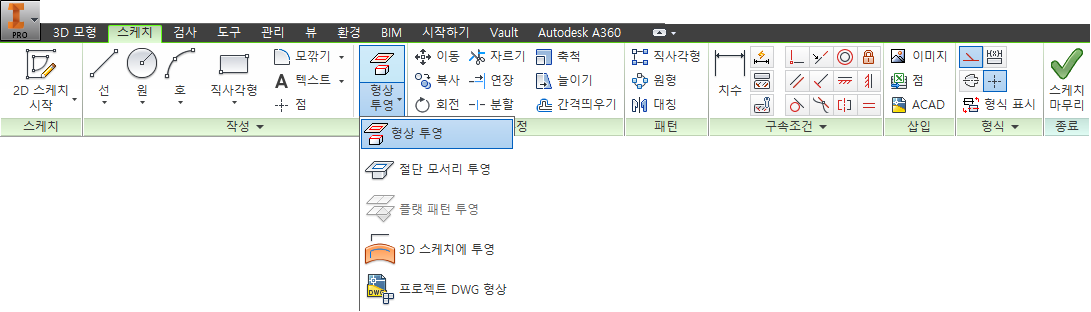

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









피처의 임의의 위치에 클릭하여 점을 각각 찍어준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 7.5mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '7.5'으로 입력하고 상기화면과 같이 모서리를 선택한다. [확인] 단추를 클릭하여 피처에 반영해 준다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









오른쪽 구멍의 중심점을 클릭하여 형상투영된 오른쪽 선의 수평으로 원을 그려준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 위/아래의 수평선의 임의의 점에서 클릭하고 원의 둘레의 접선 형태로 대각선을 각각 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









대각선의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '6.0mm', '방향2'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '7.5'으로 입력하고 상기화면과 같이 모서리를 선택한다. [확인] 단추를 클릭하여 피처에 반영해 준다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '34.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









평면상에서 원을 클릭하여 형상투영해 준다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









좌표계의 중심점의 주변에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '22.45mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '7.45'으로 입력하고 상기화면과 같이 모서리를 선택한다. [확인] 단추를 클릭하여 피처에 반영해 준다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.

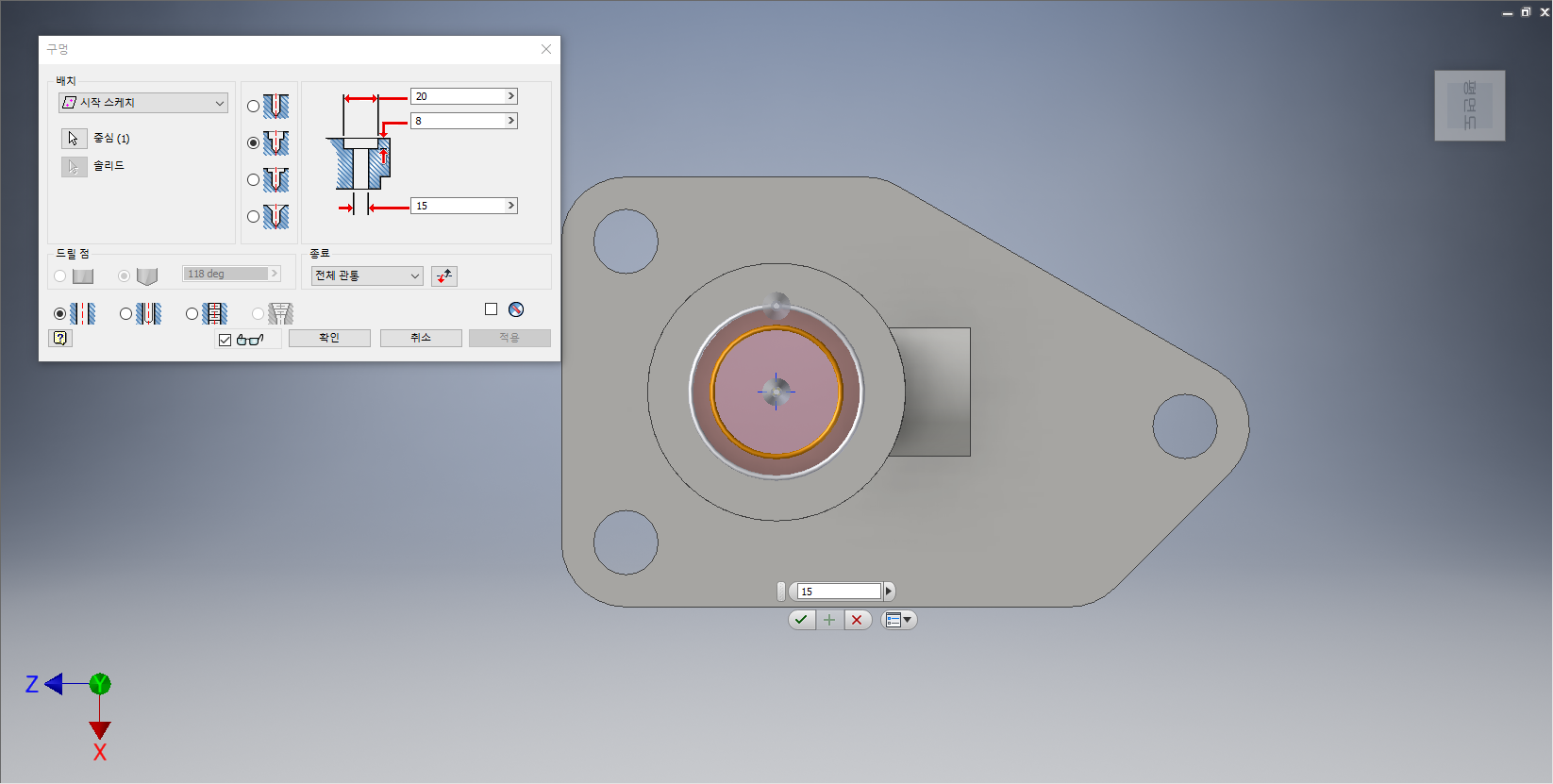

[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '카운터 보어'를 지정하고, '카운터 보어 지름 : 20.0mm', '카운터 보어 깊이 : 8.0mm', '지름 : 15.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 배면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 배면을 클릭하여 형상투영해 준다.









원호의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '거리 : 22.5mm', '드릴 지름 : 8.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
