오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 82. 모델링 따라하기 - 55











[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









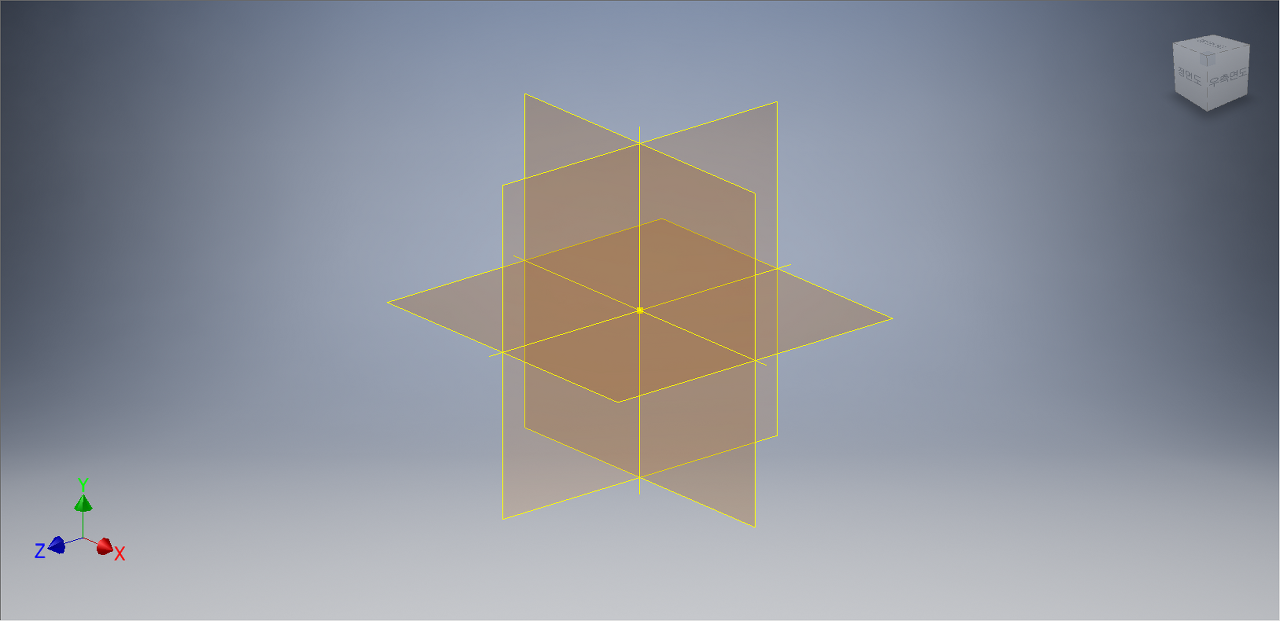

작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

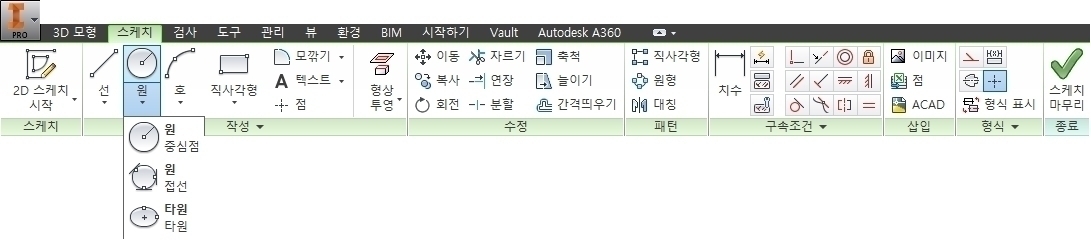

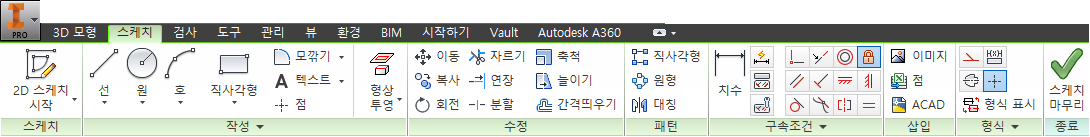

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

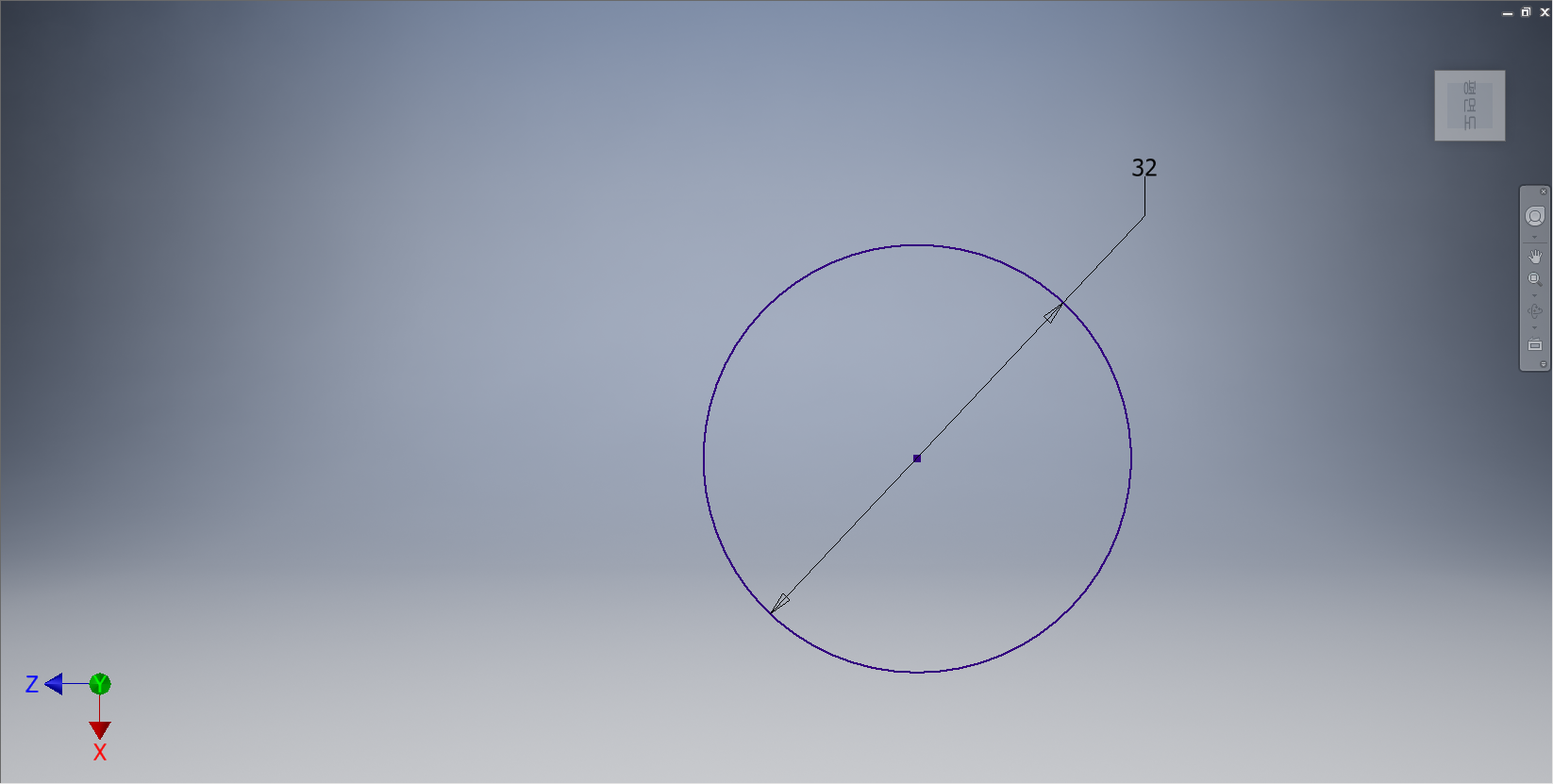

좌표계의 중심점에 원을 그려준다.

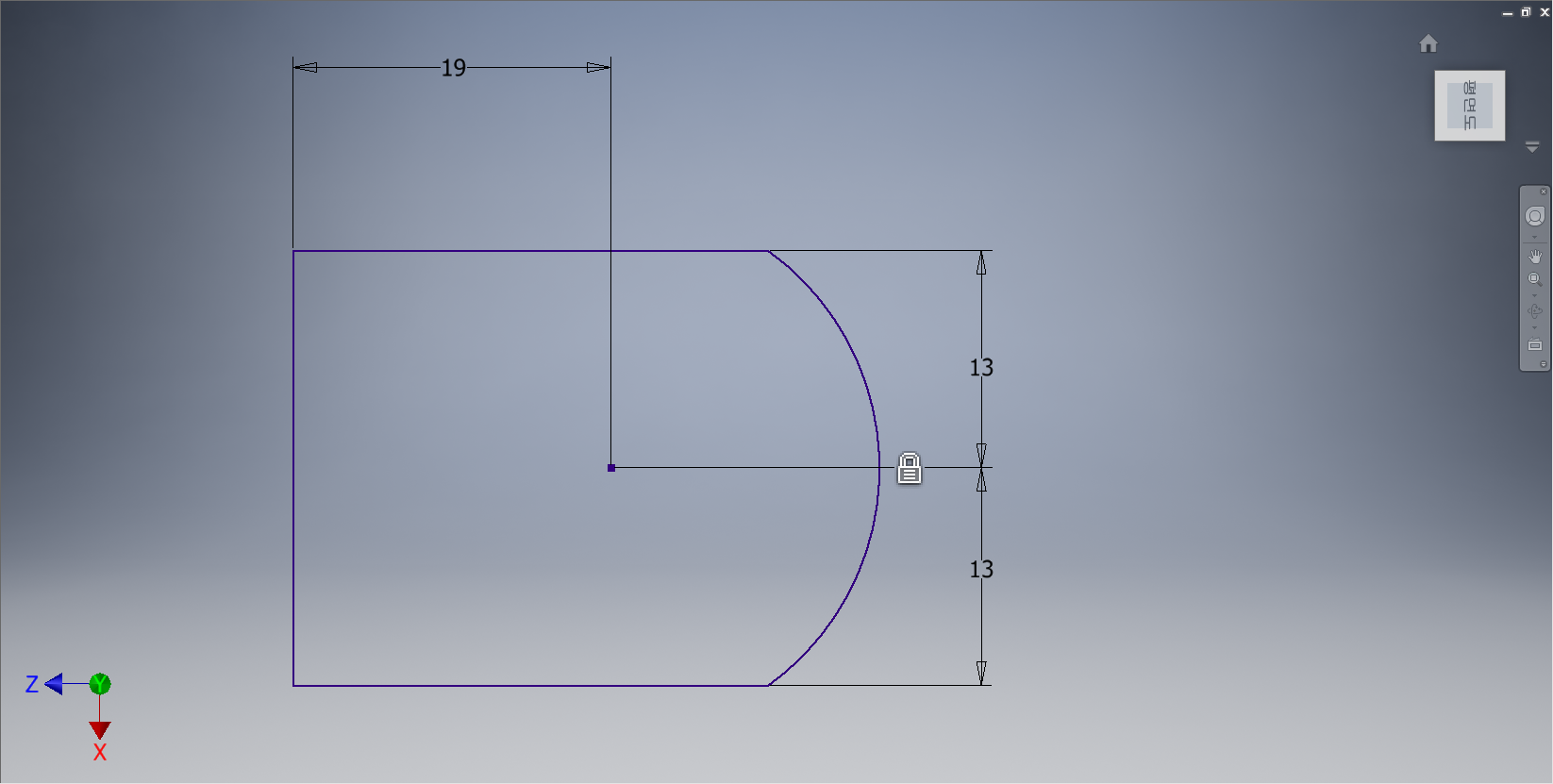

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

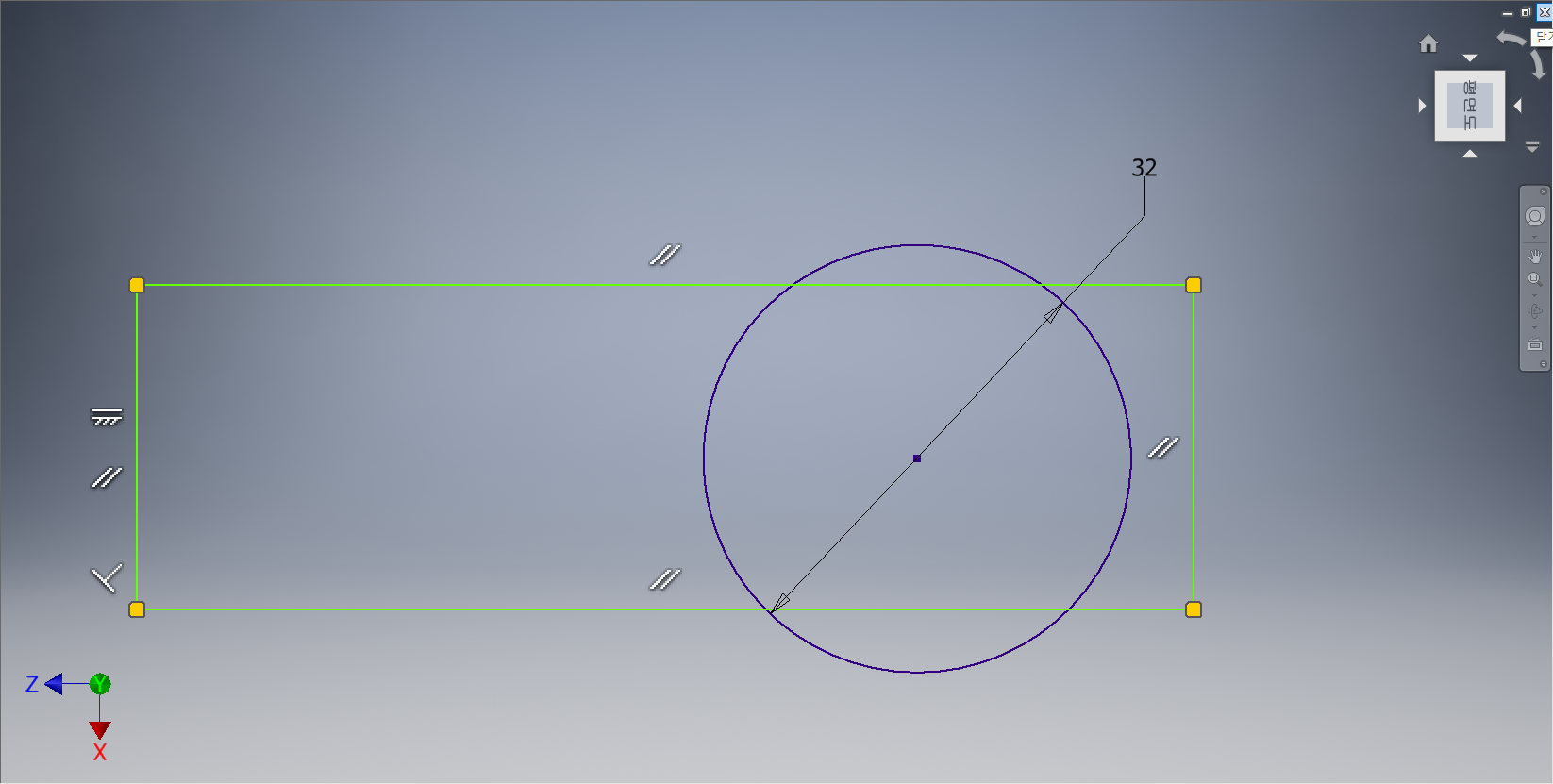

중심점 원에 치수를 부가해 준다.

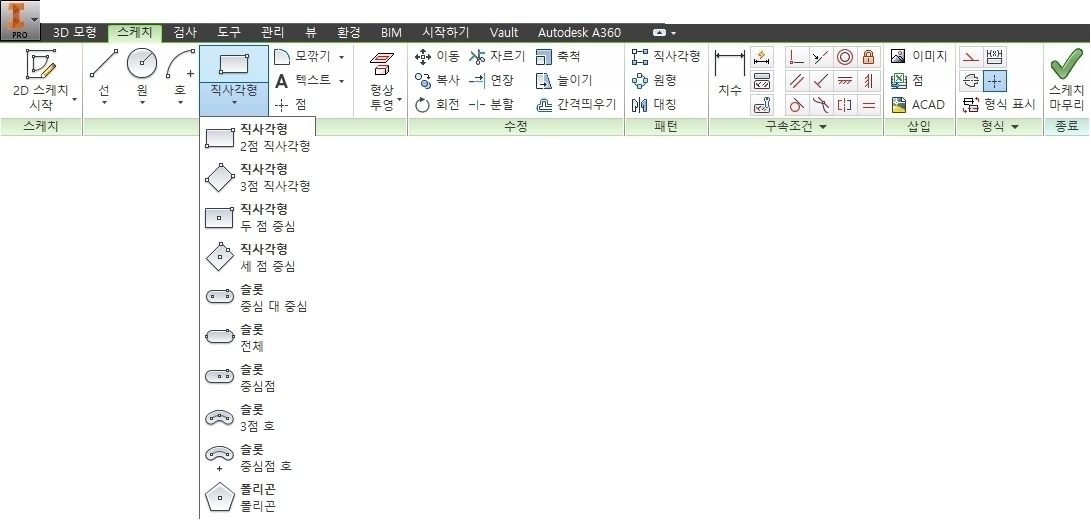

[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.

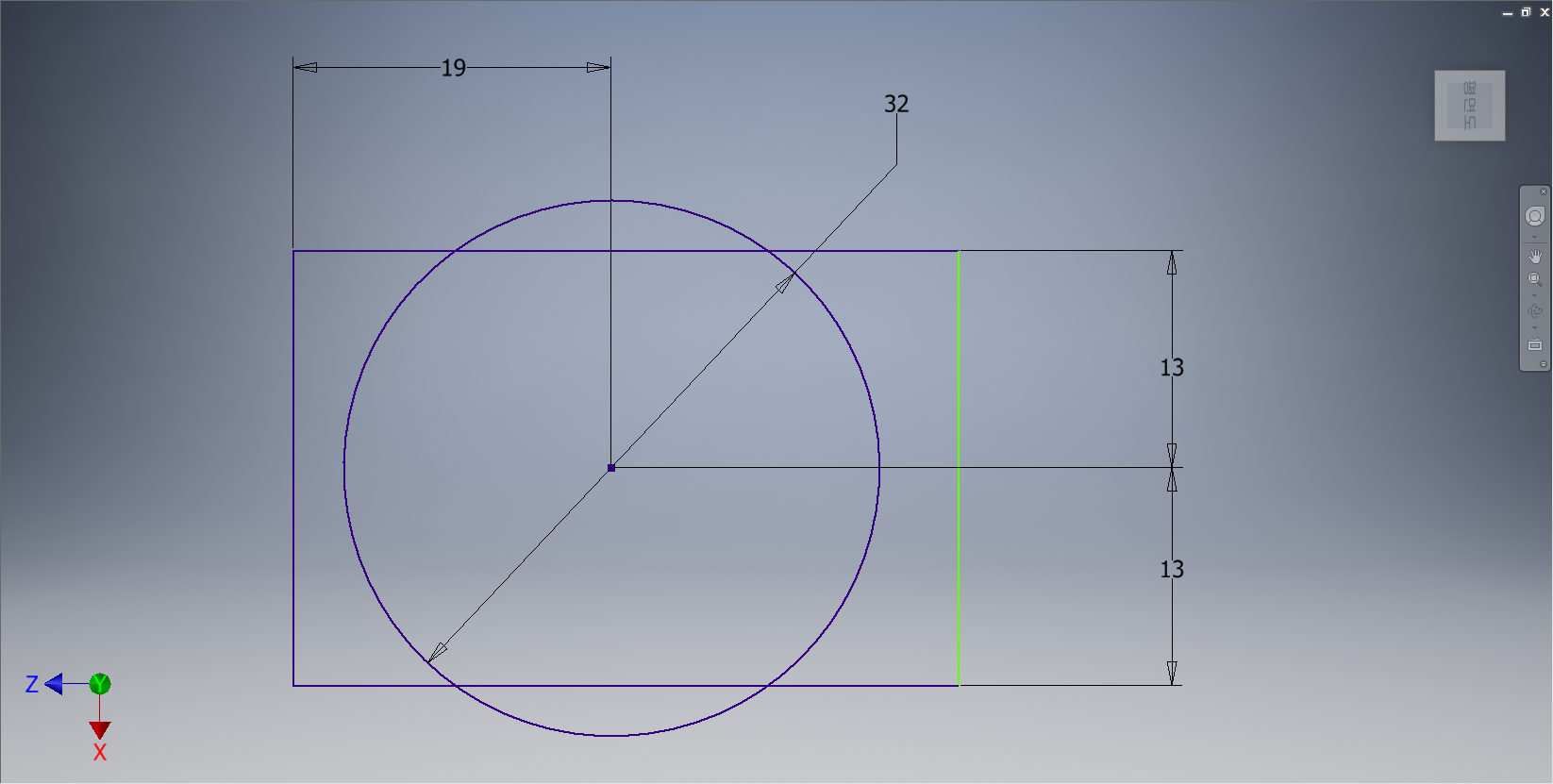

원의 주변에 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









직사각형의 주변에 치수를 부가해 준다.

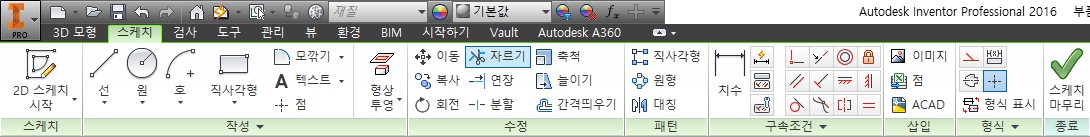

[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.

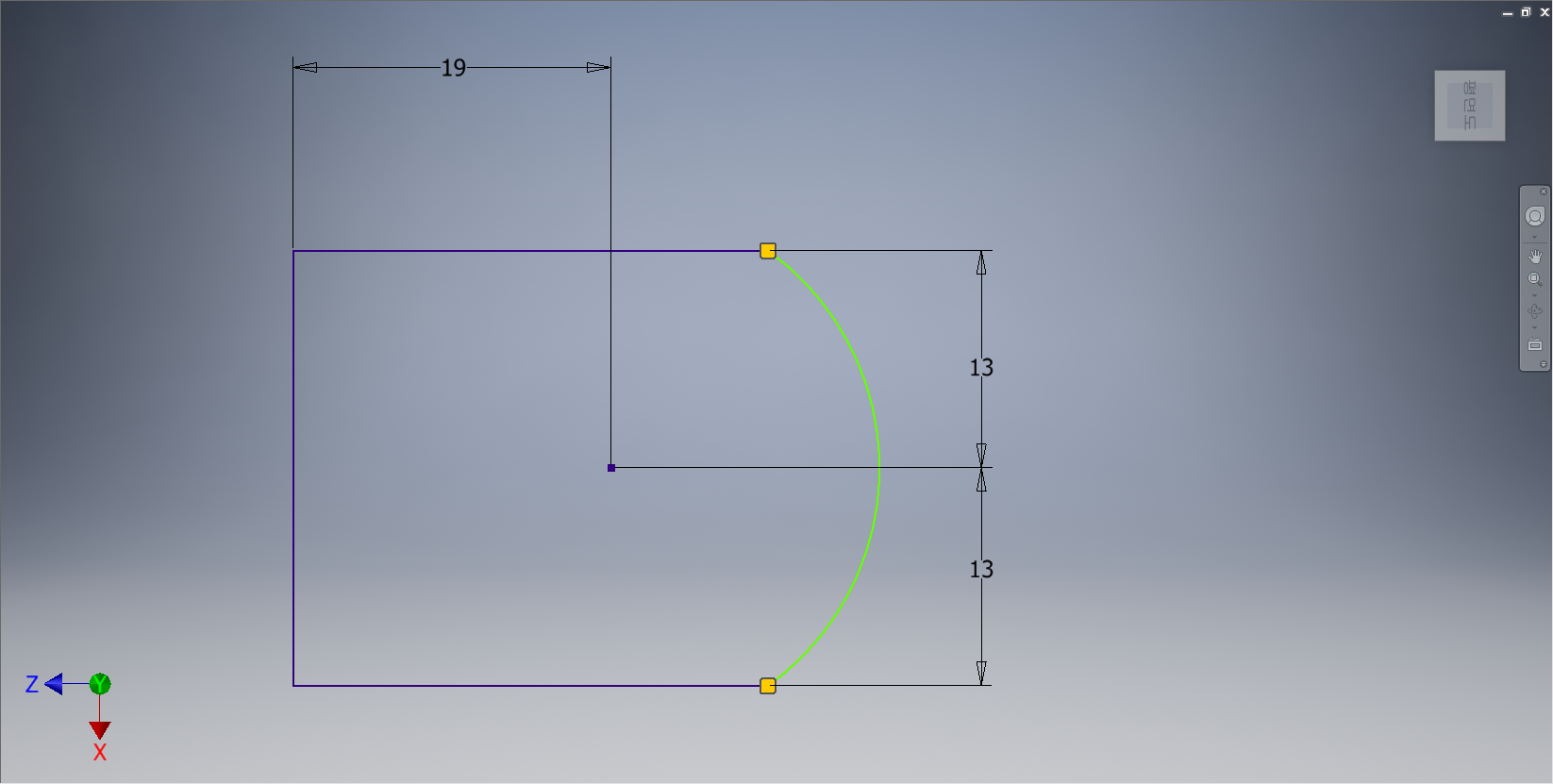

상기화면과 같이 불필요한 선과 원호들을 잘라내 준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









원호를 선택하여 고정상태로 변경시켜 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

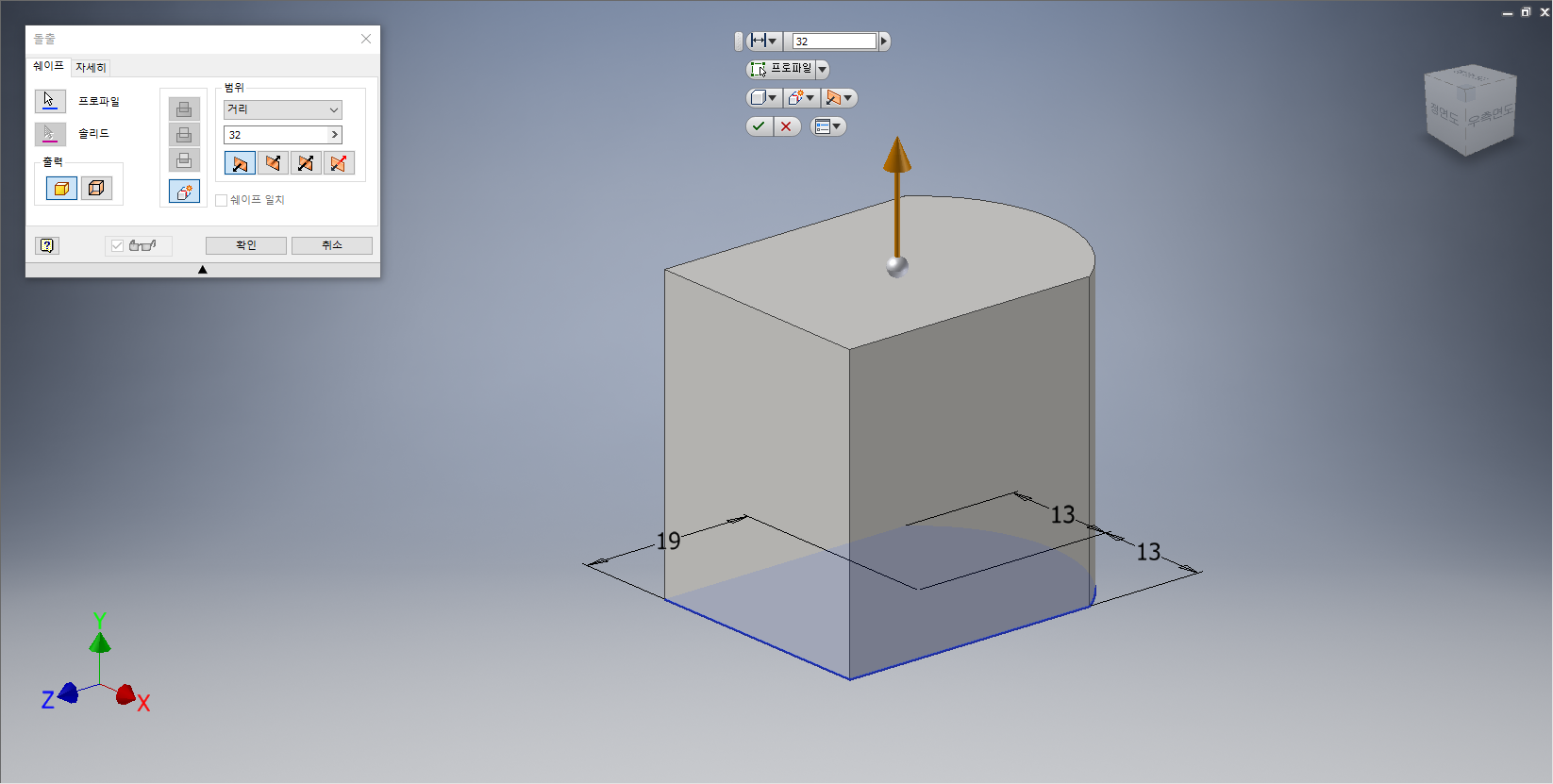

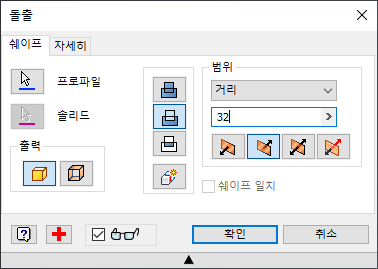

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '32.0mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.

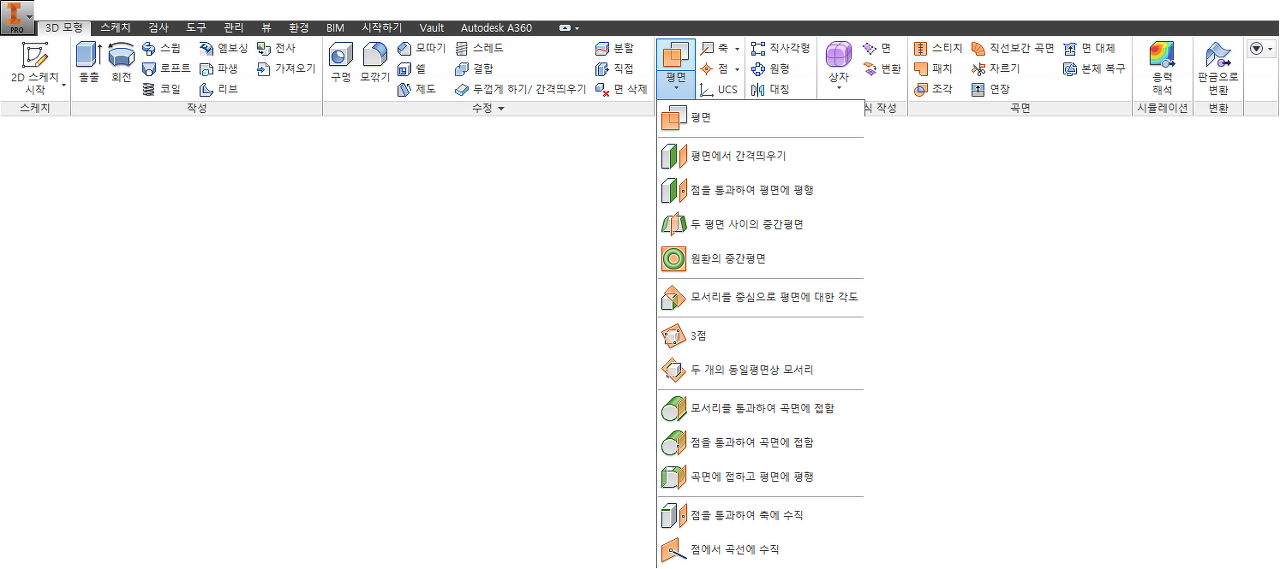

[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









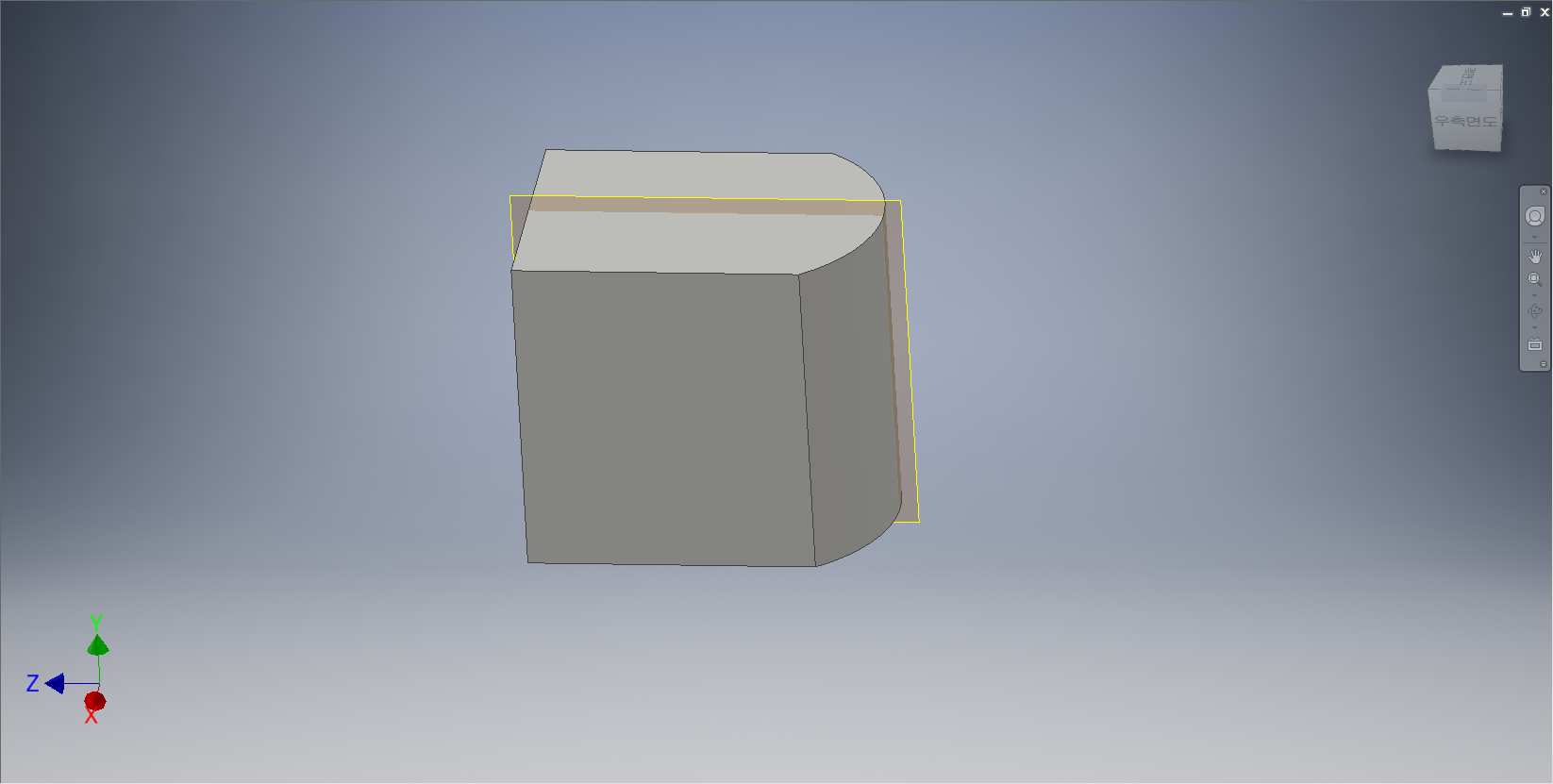

피처의 우측면과 좌측면을 클릭하여 두 평면사이에 [작업평면1]을 형성해 준다.

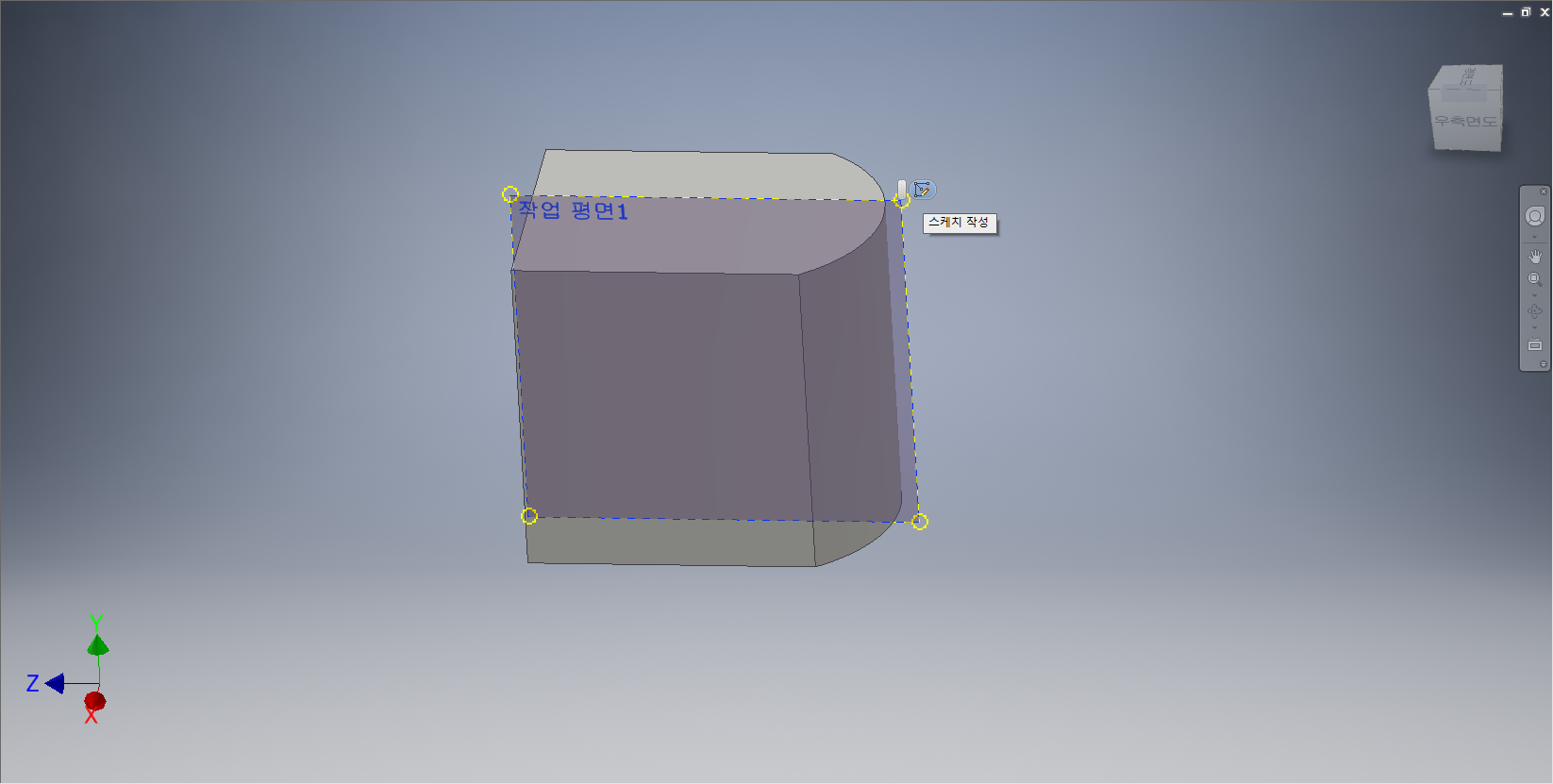

[작업평면1]의 모서리점을 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.

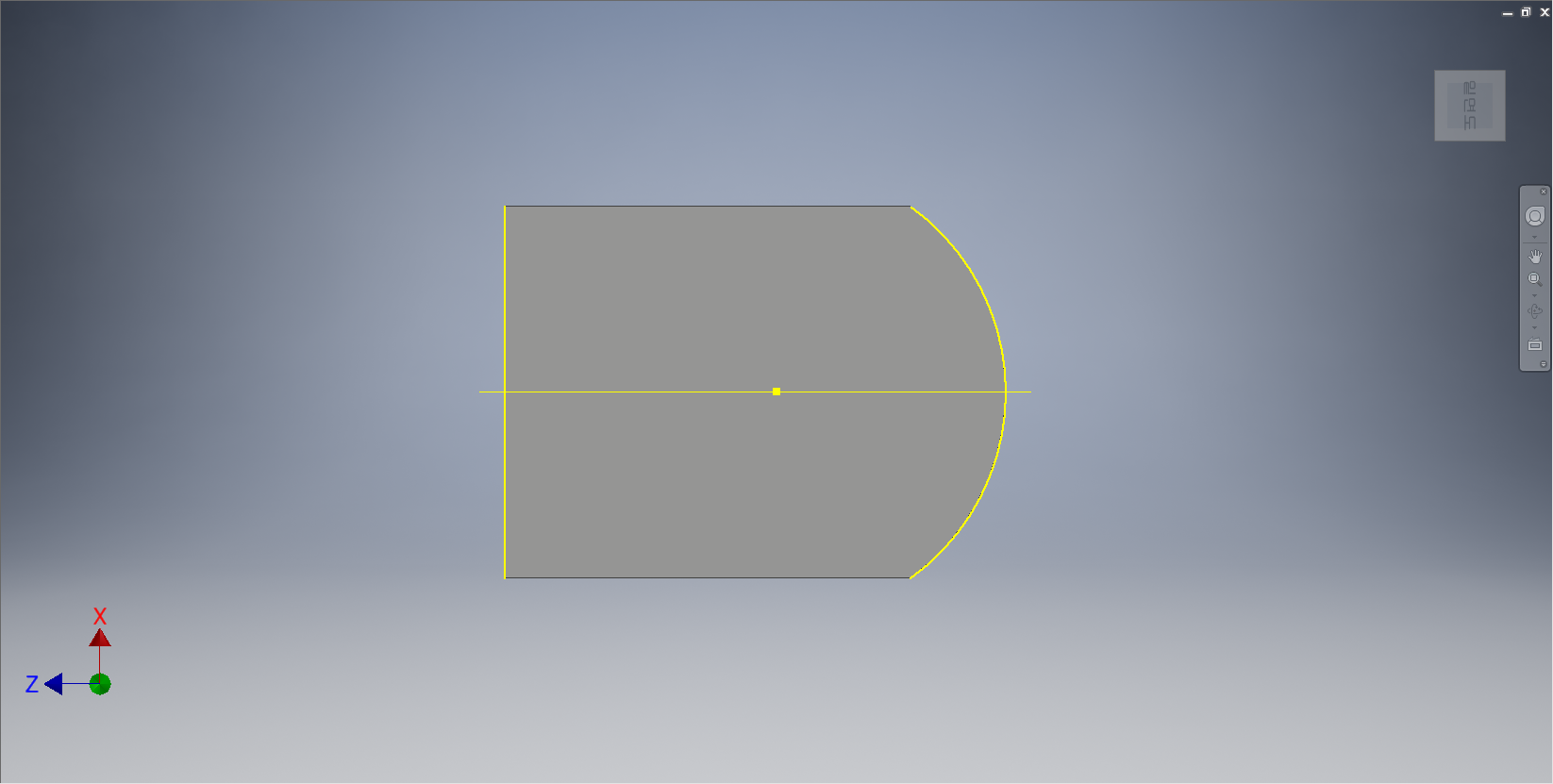

절단 모서리 투영된 형상을 확인한다.

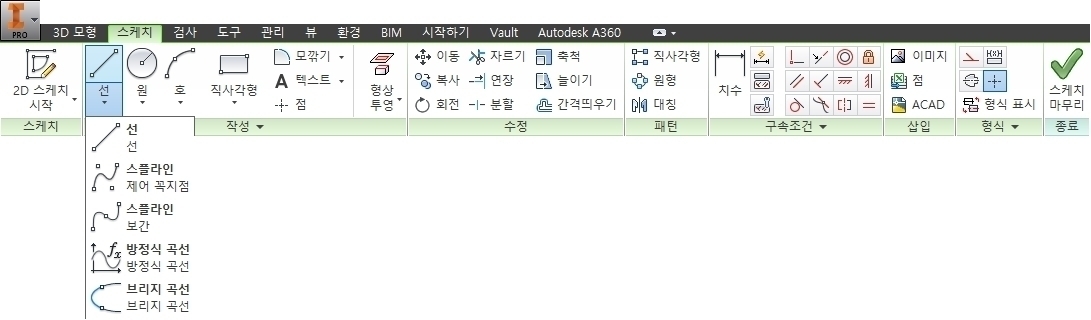

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

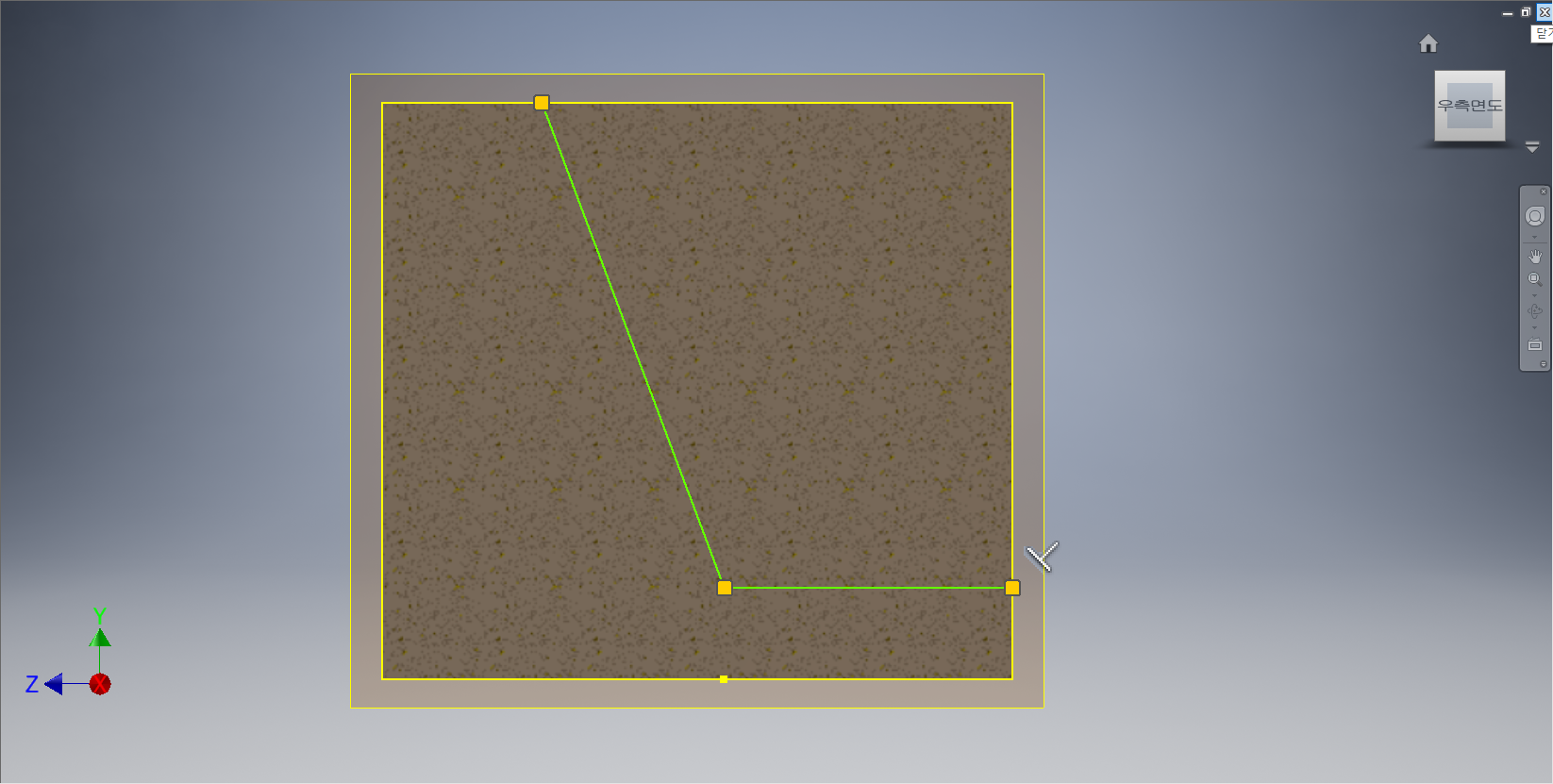

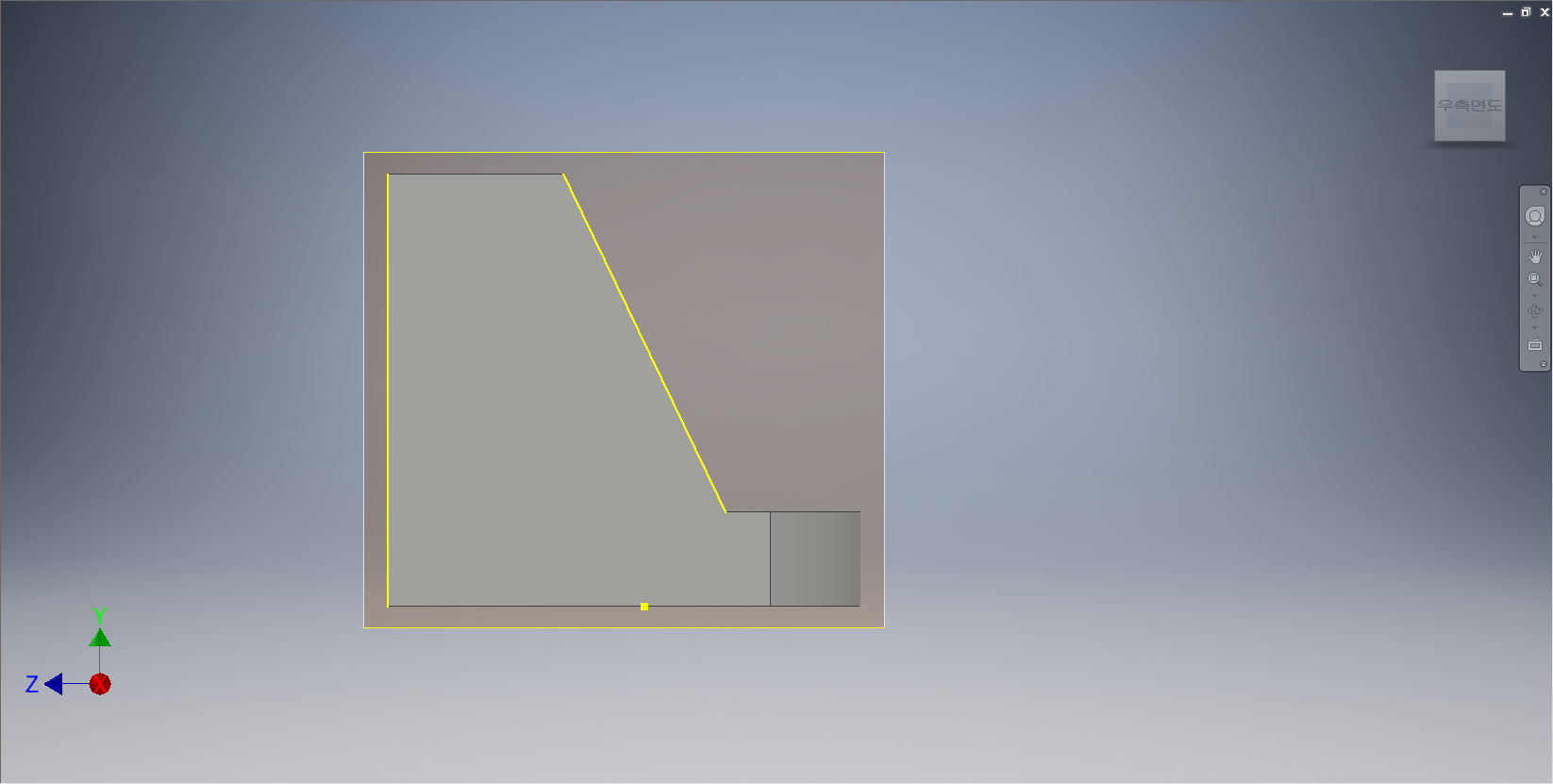

상기화면과 같이 선들을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

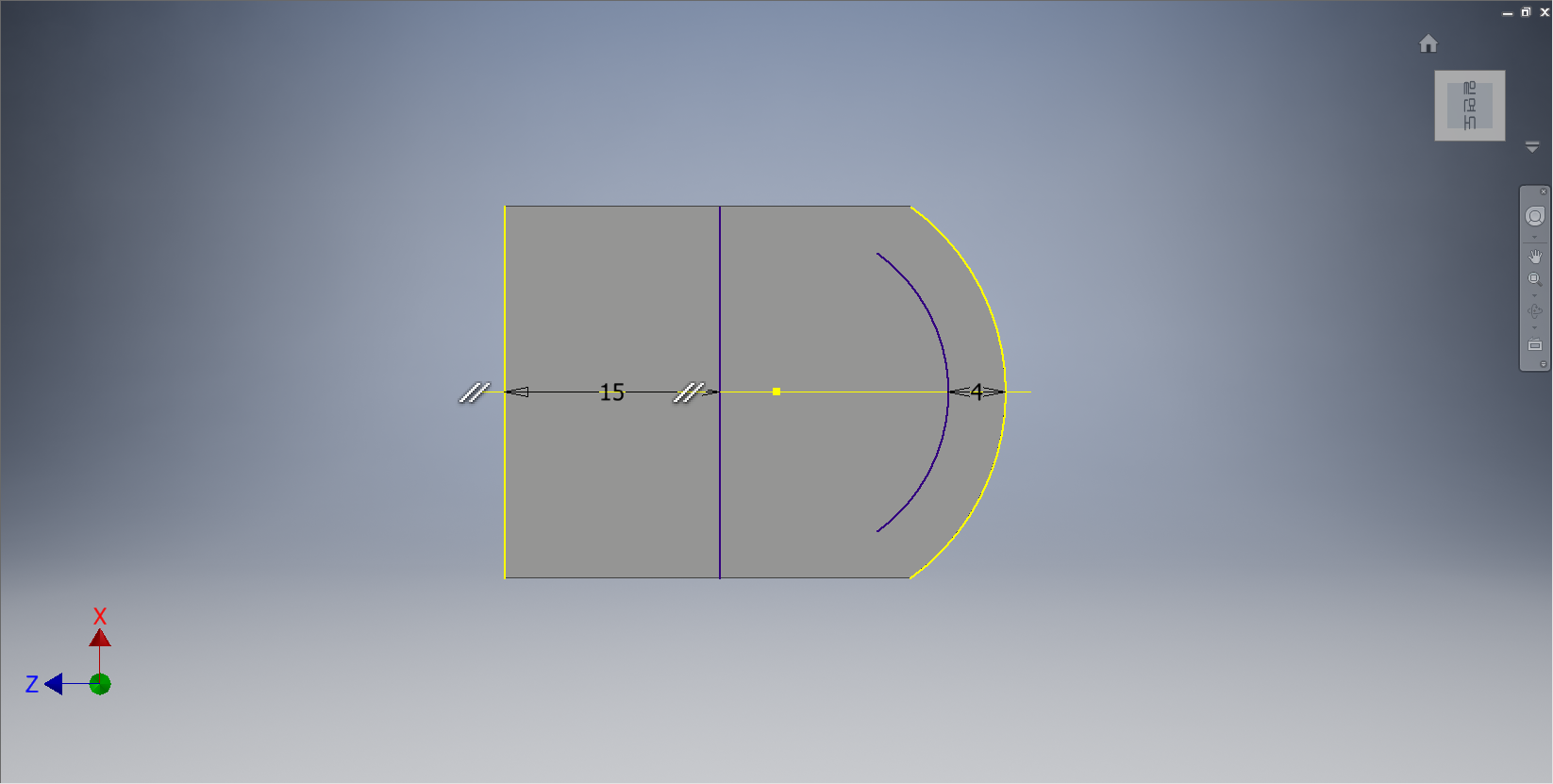

선의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

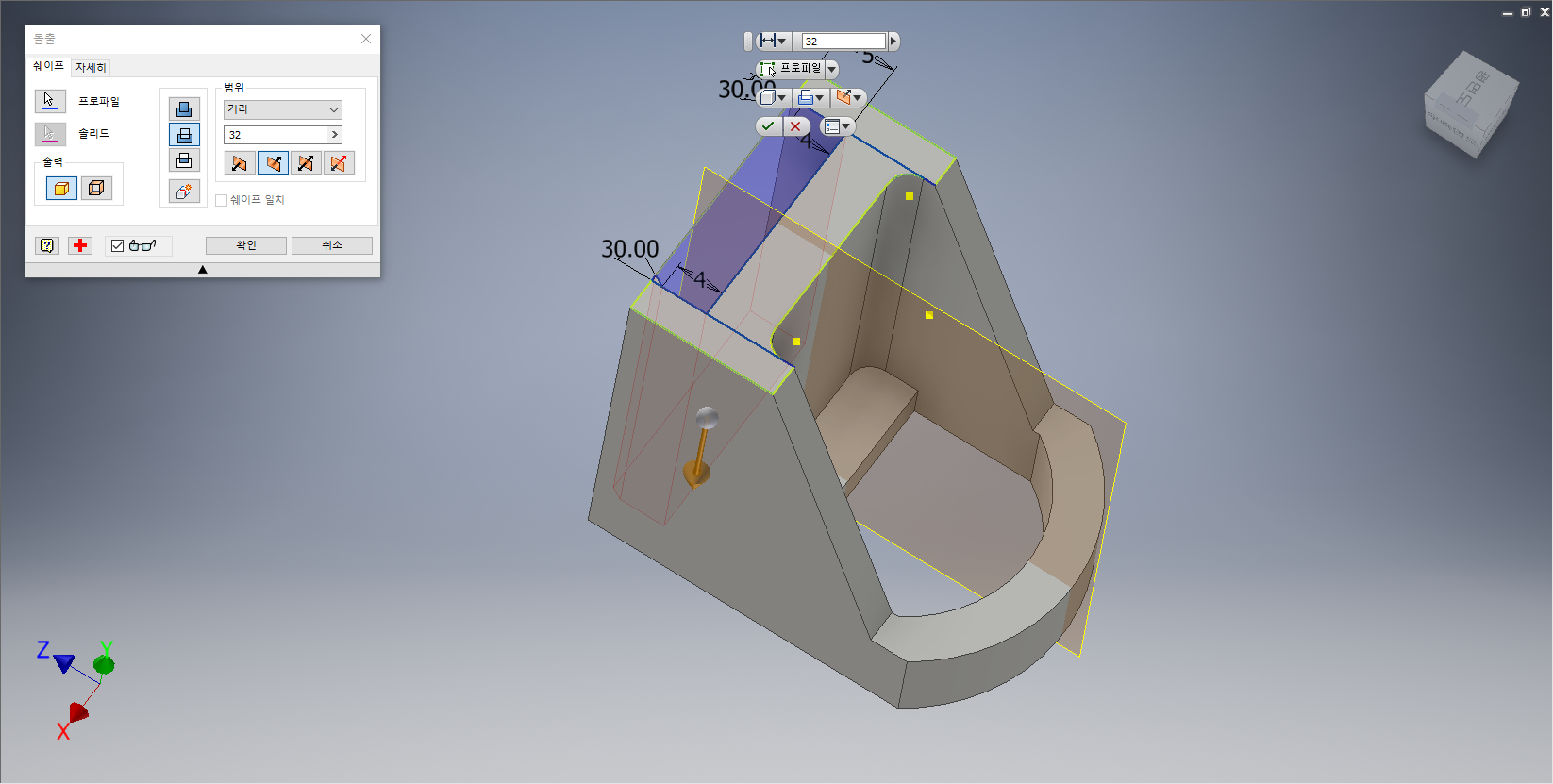

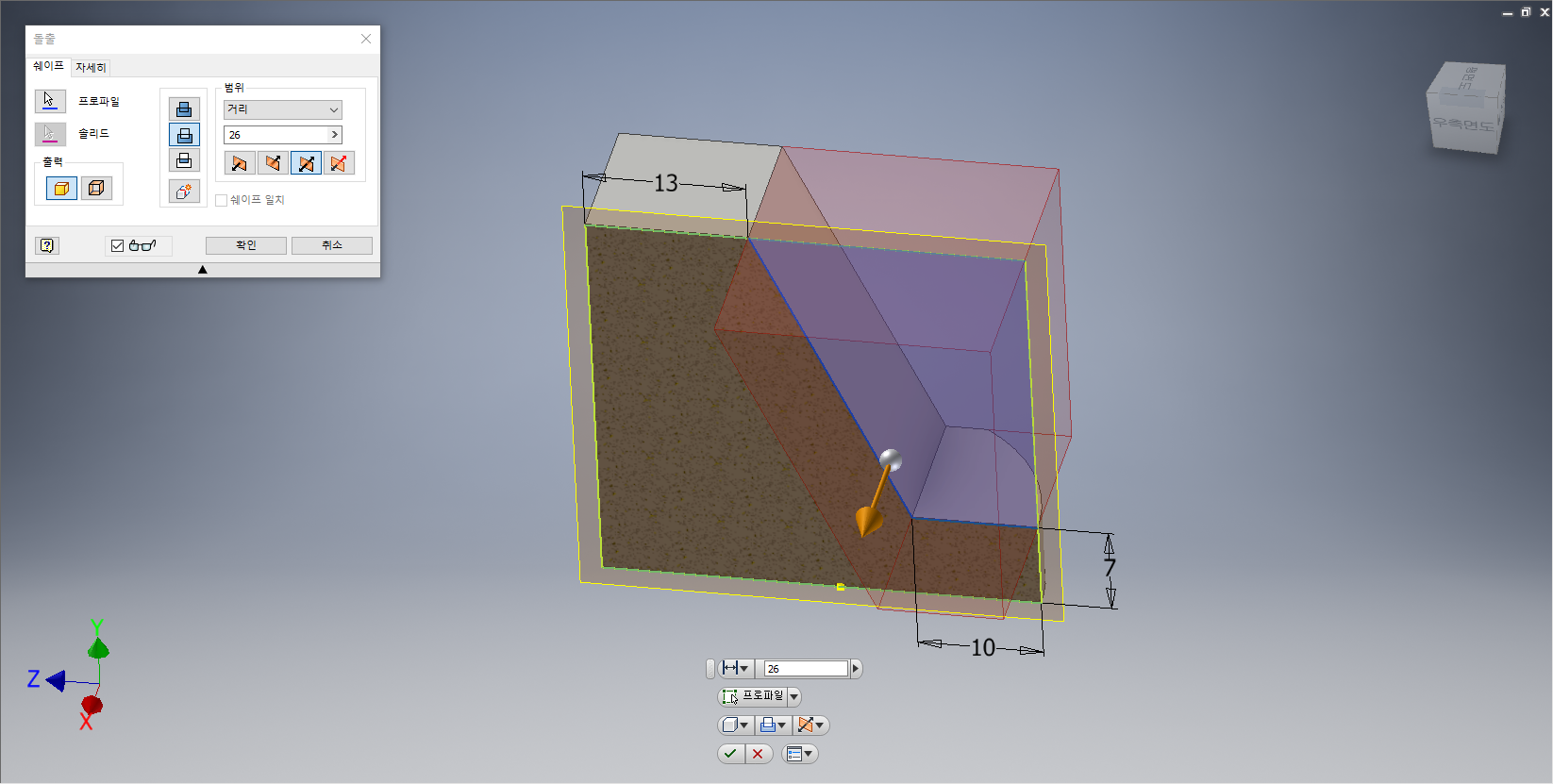

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '26.0mm', '방향2'으로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.

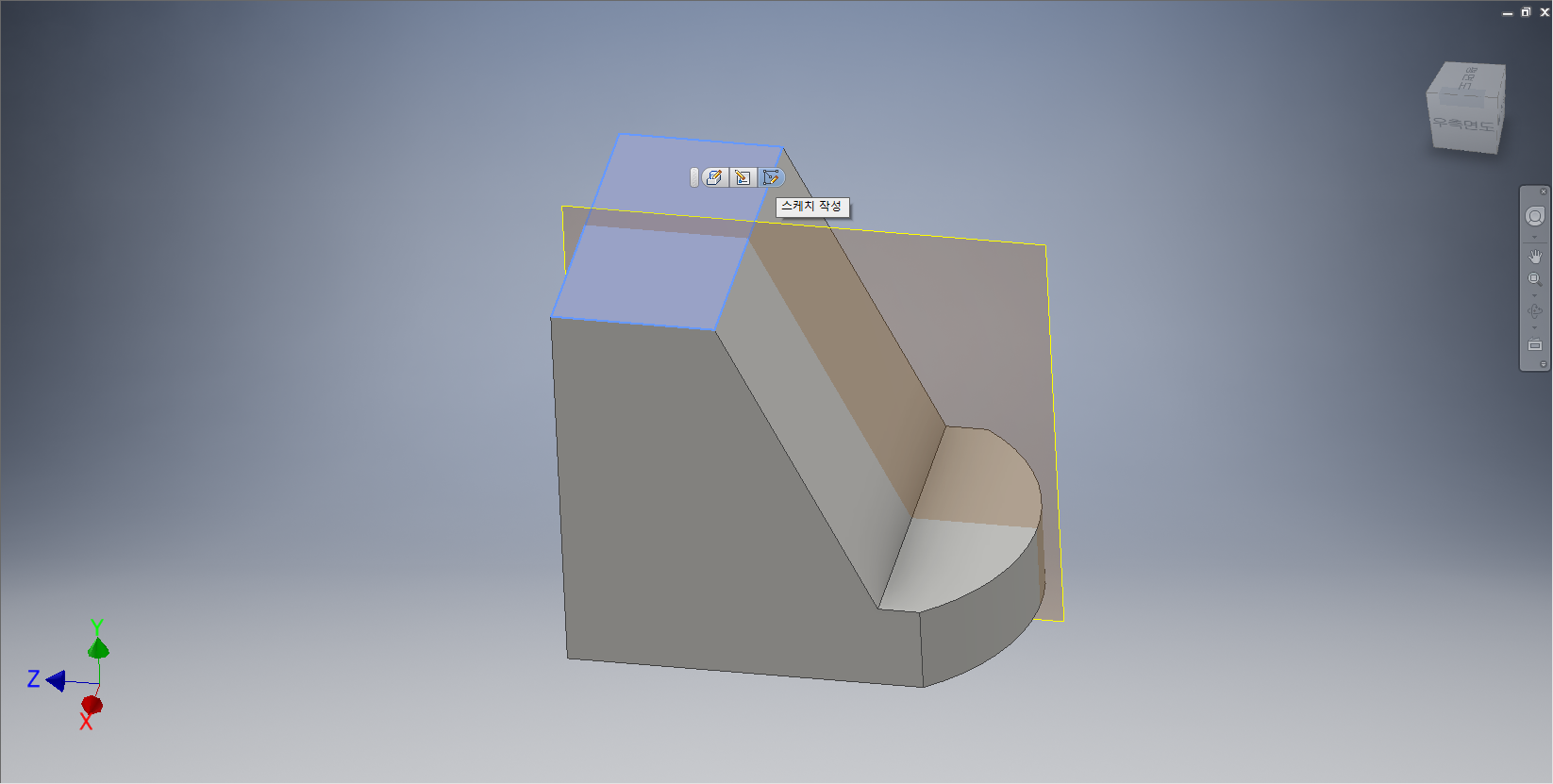

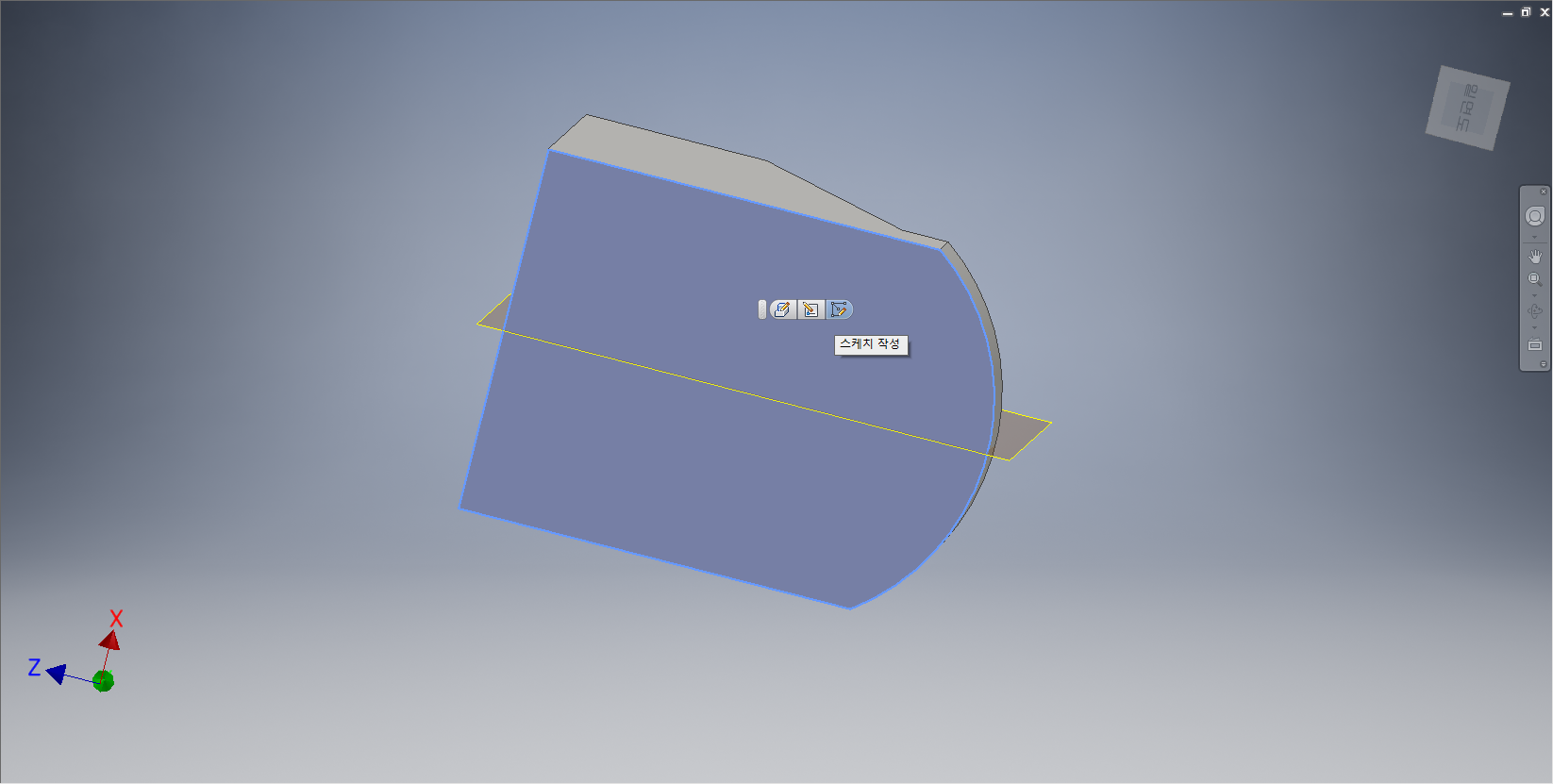

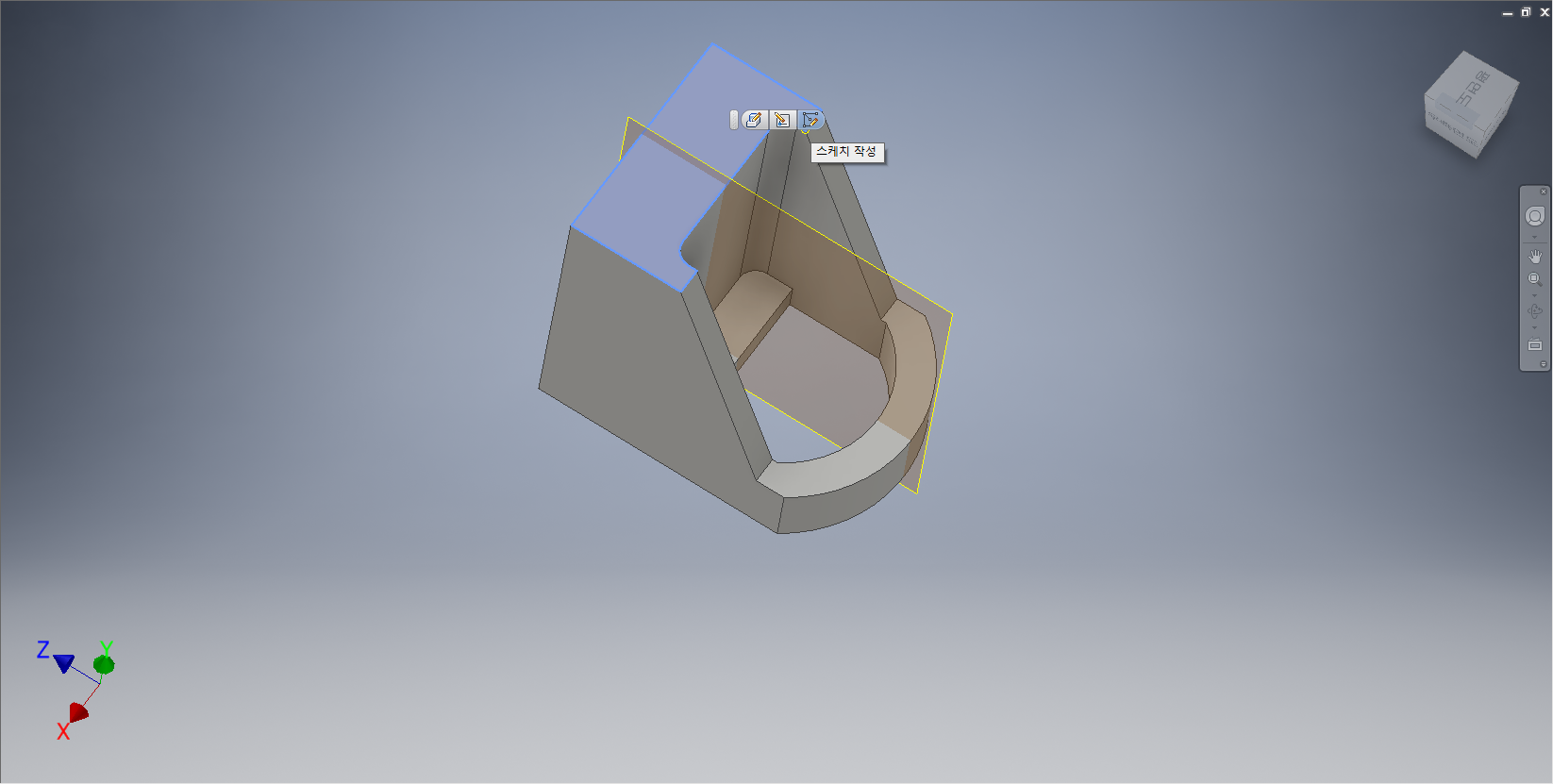

피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

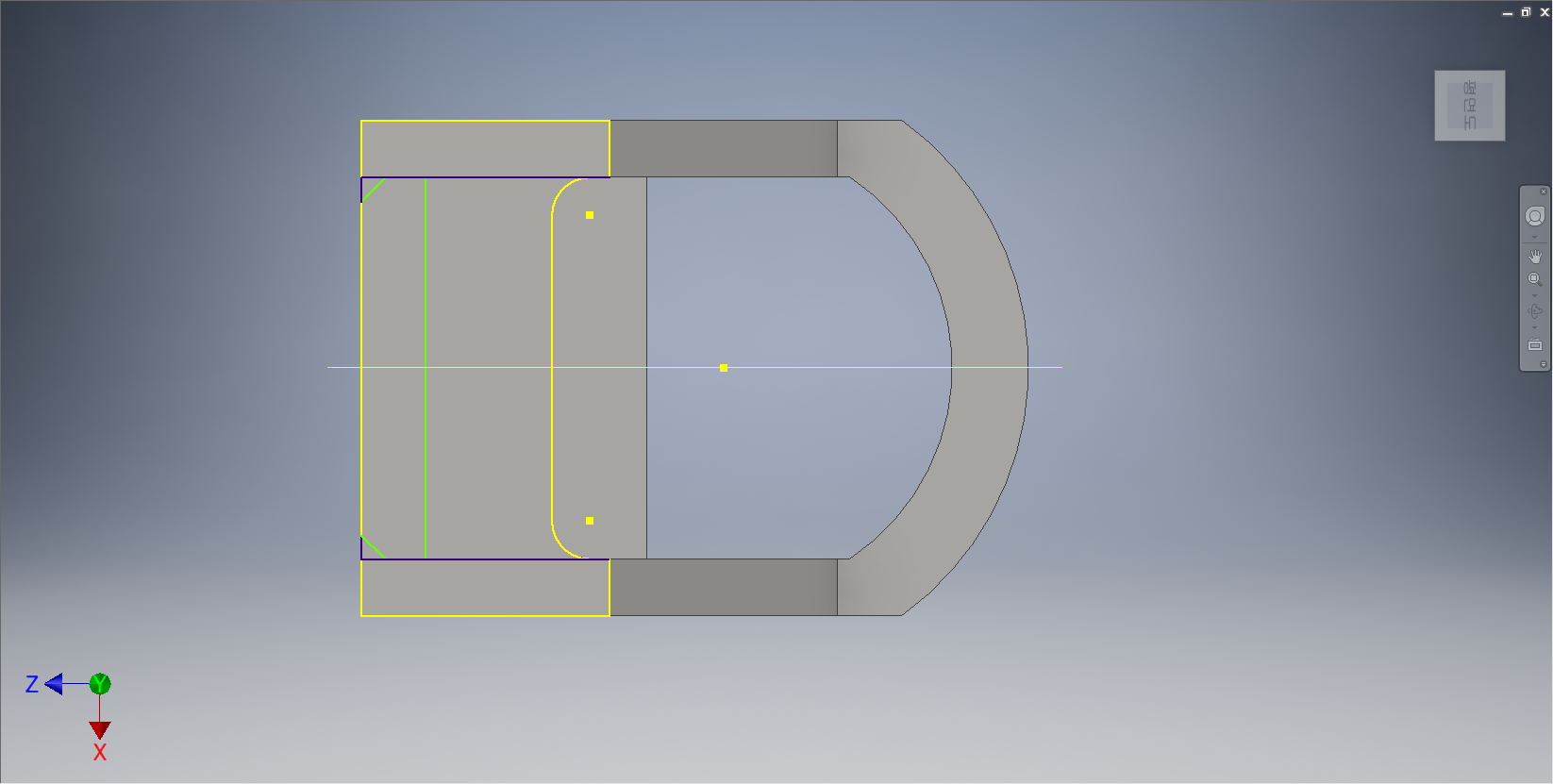

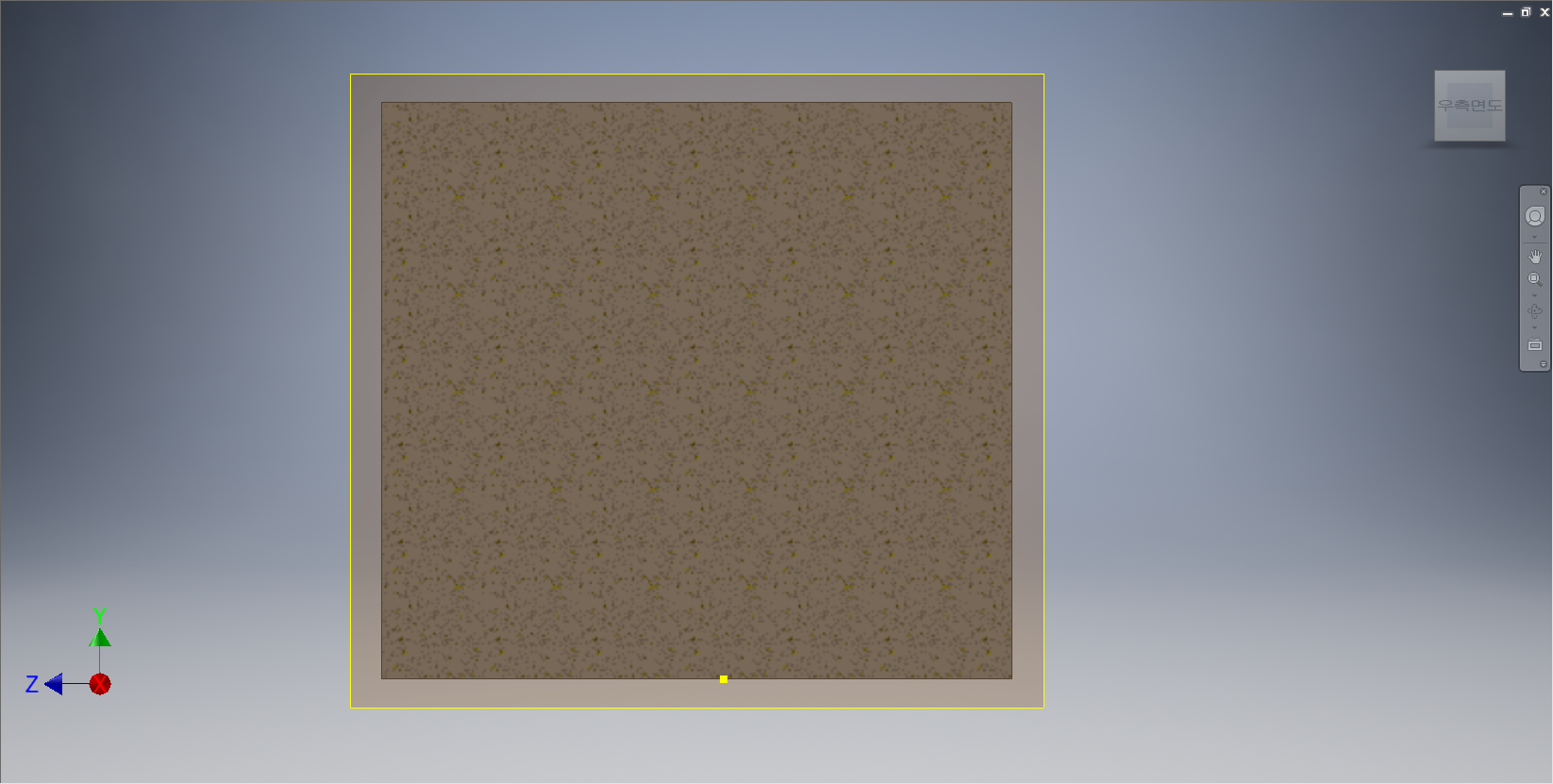

상기화면과 같이 외곽선들을 클릭하여 형상투영해 준다.

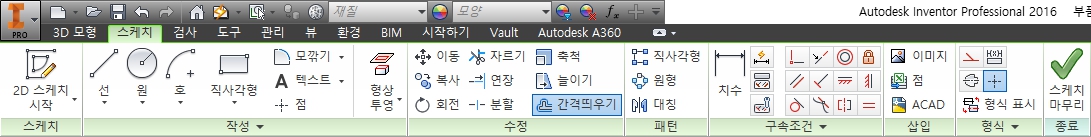

[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

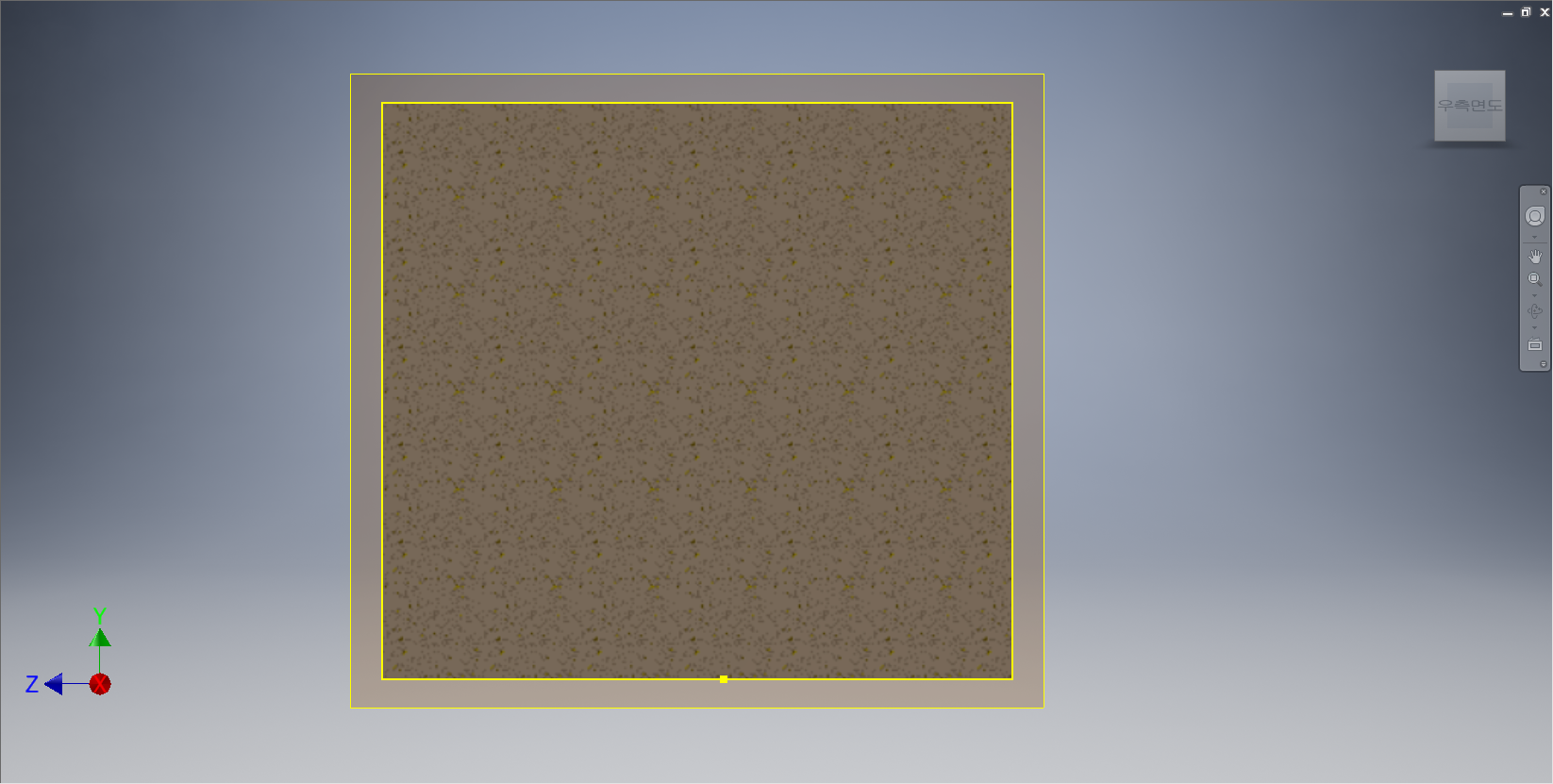

형상투영된 선들을 기준으로 상기화면과 같이 간격띄우기를 해준다.

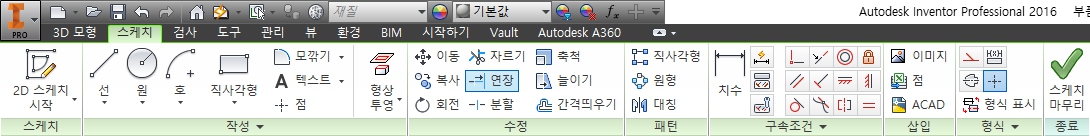

[스케치] 탭 - [수정] 패널 - [연장] 도구를 선택한다.









상기화면과 같이 선들을 연장시켜 준다.

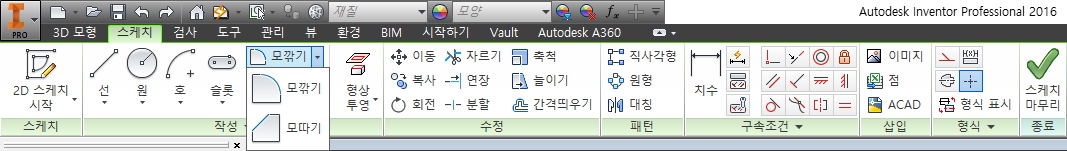

[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.

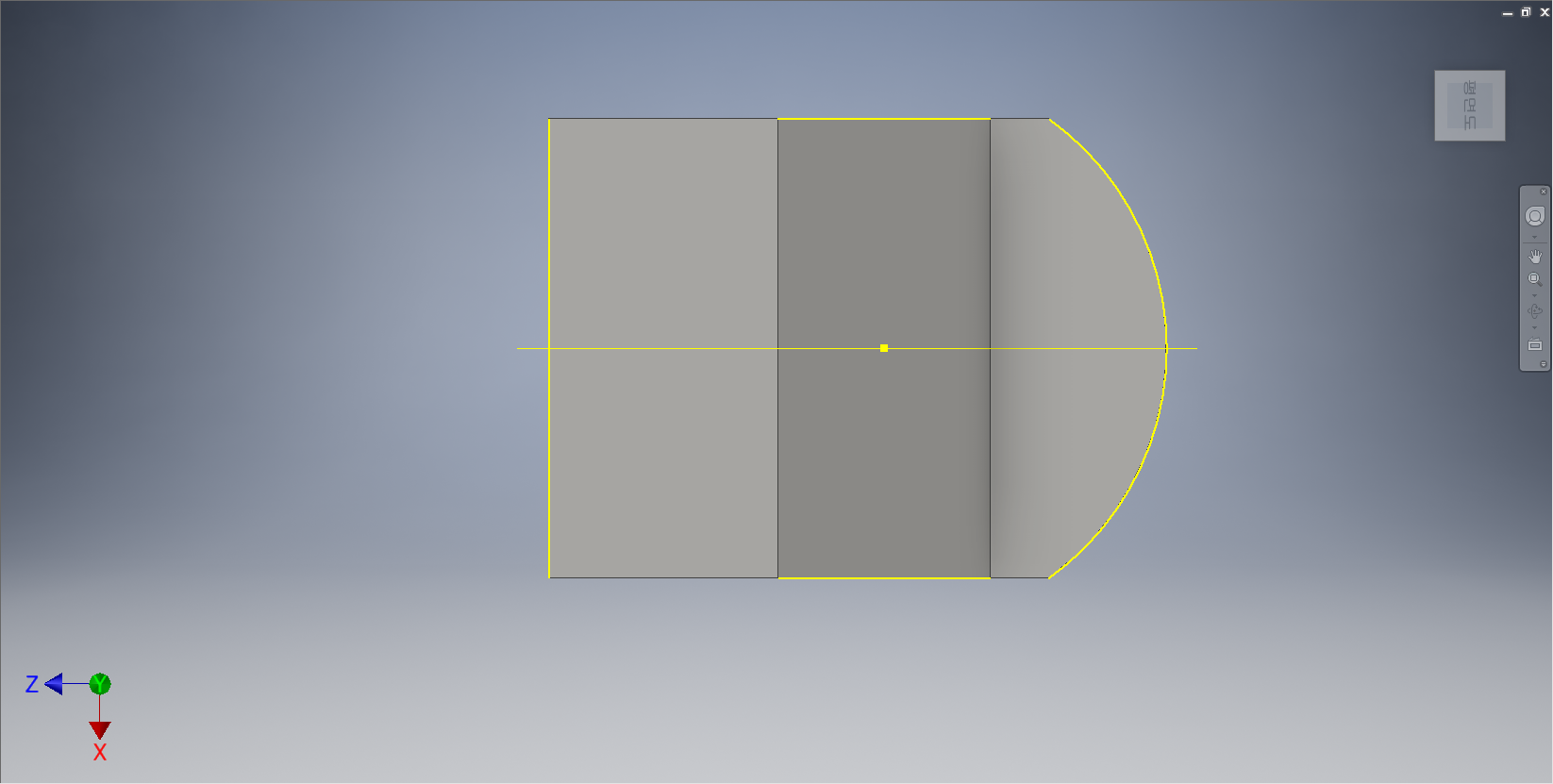

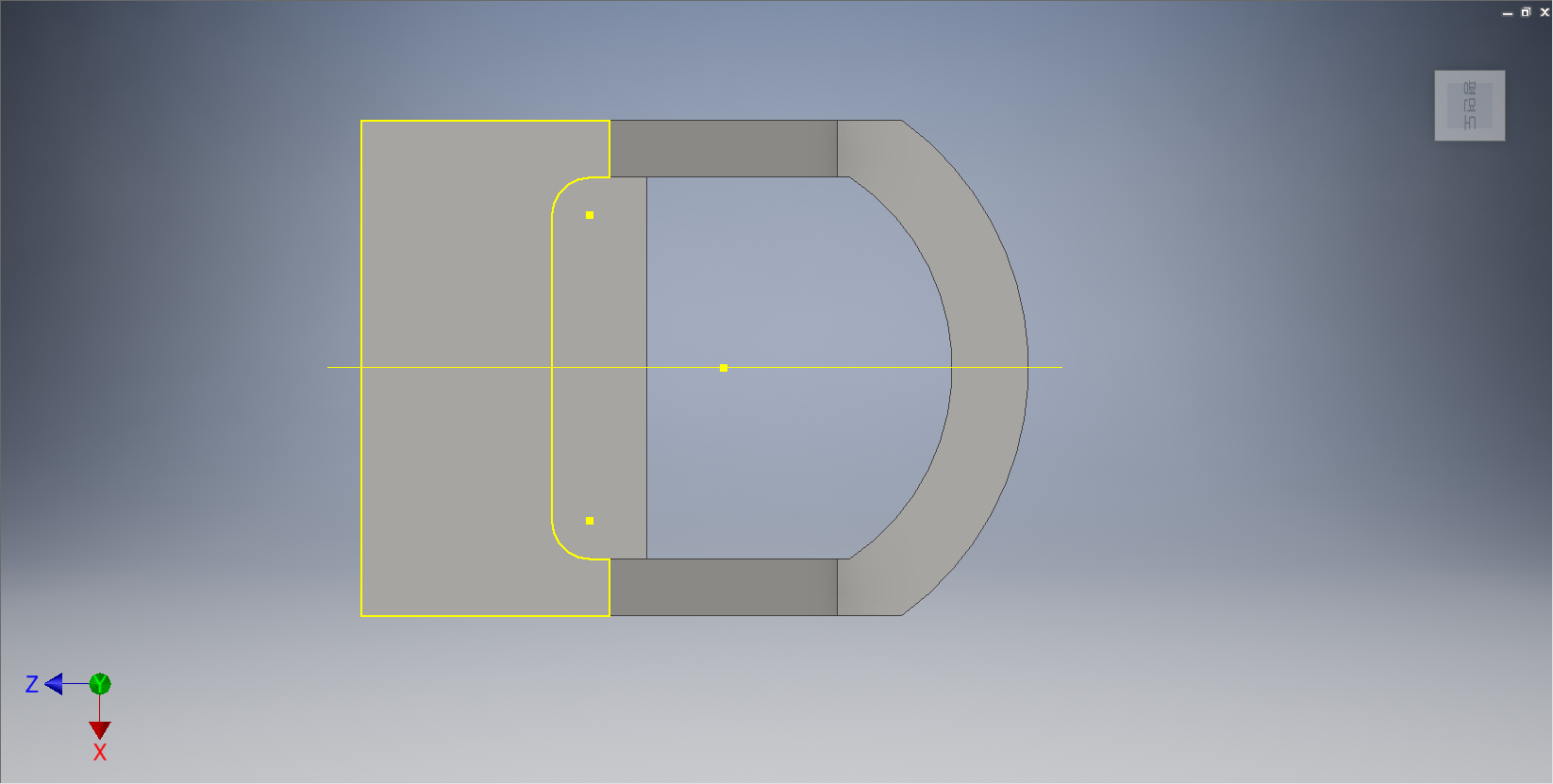

좌측 모서리에는 R.2로 모깎기를 하고 우측 모서리에는 R.1으로 모깎기를 한다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

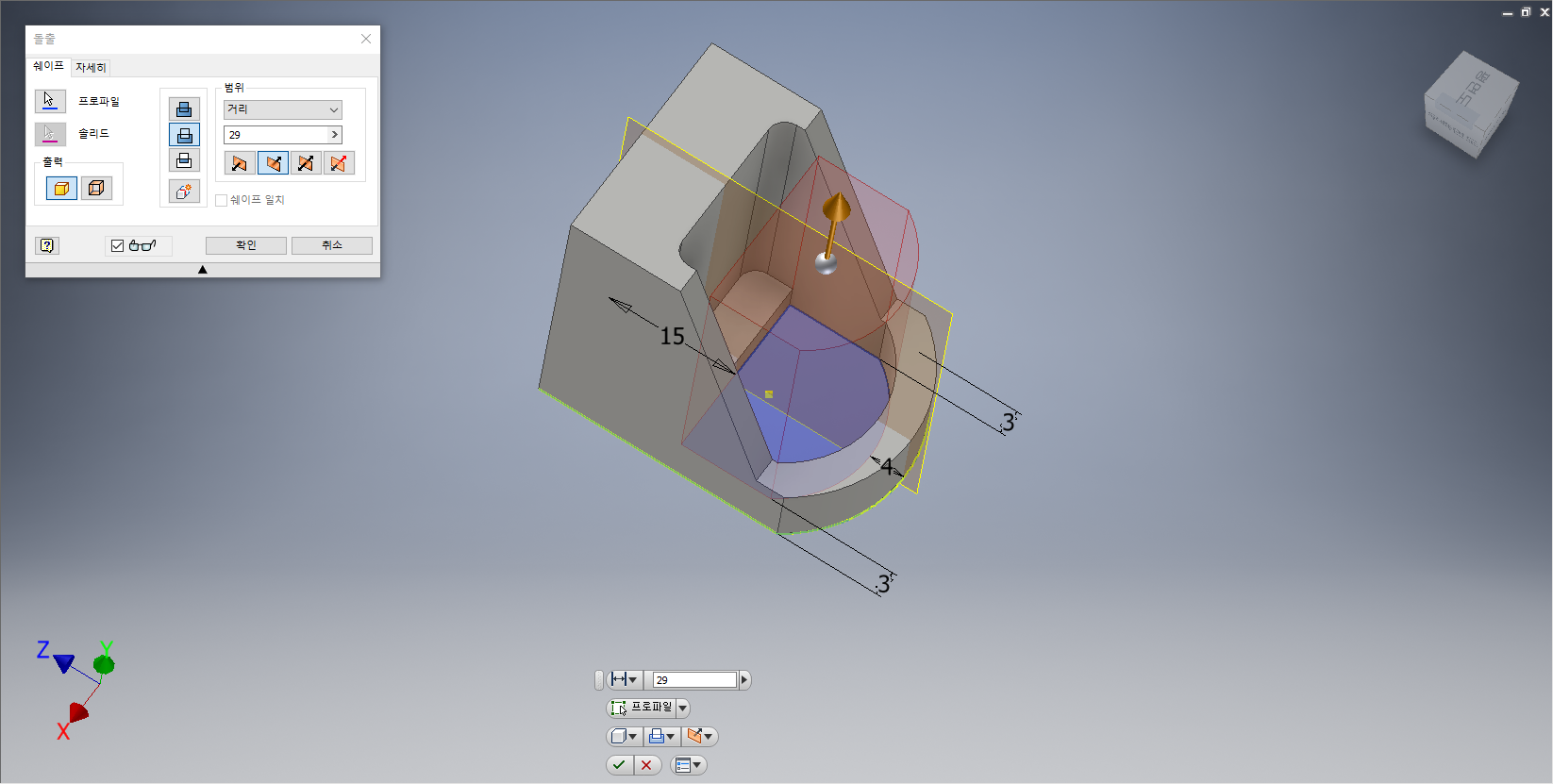

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '29.0mm', '방향2'으로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상기화면과 같이 선을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

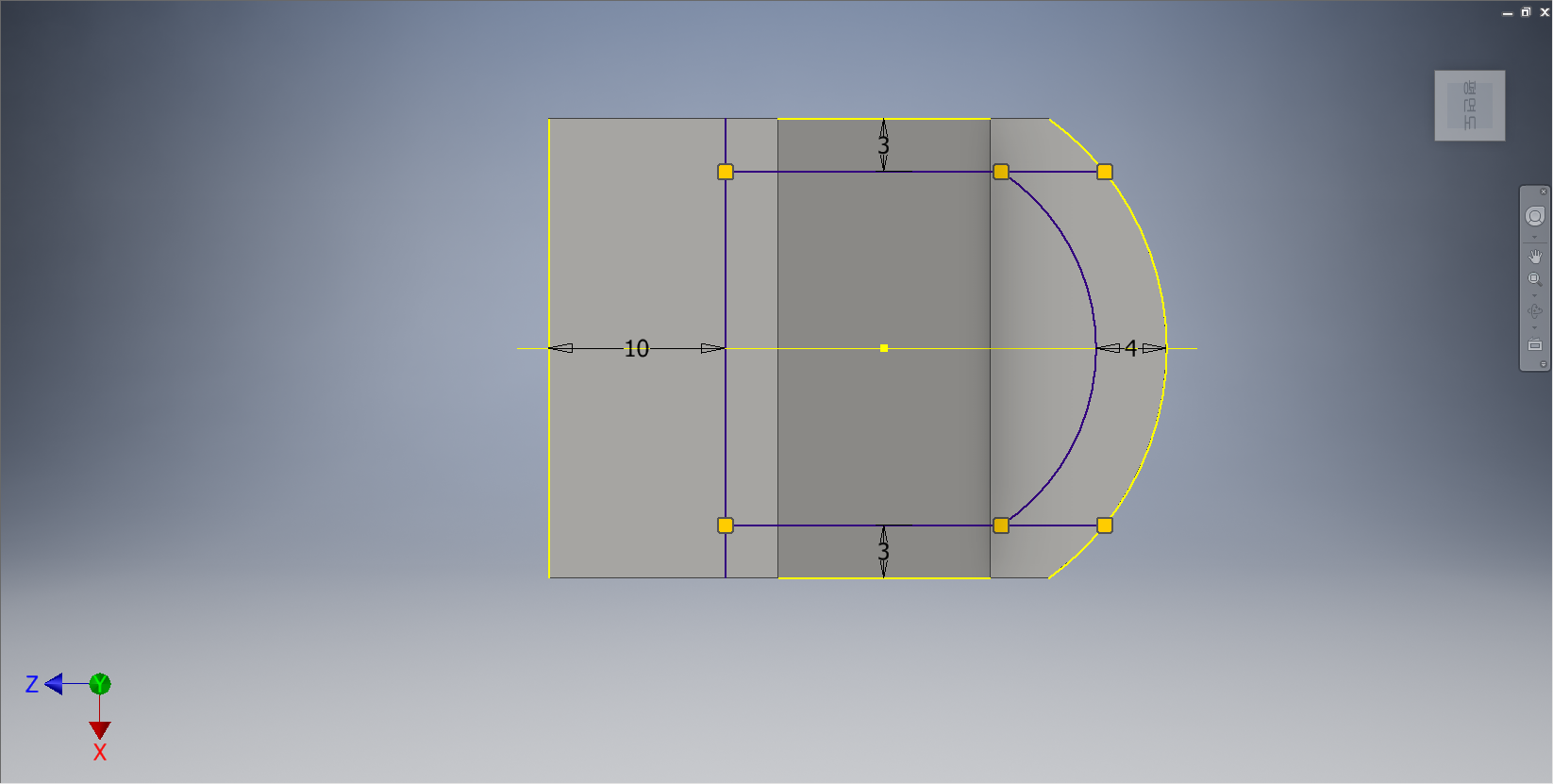

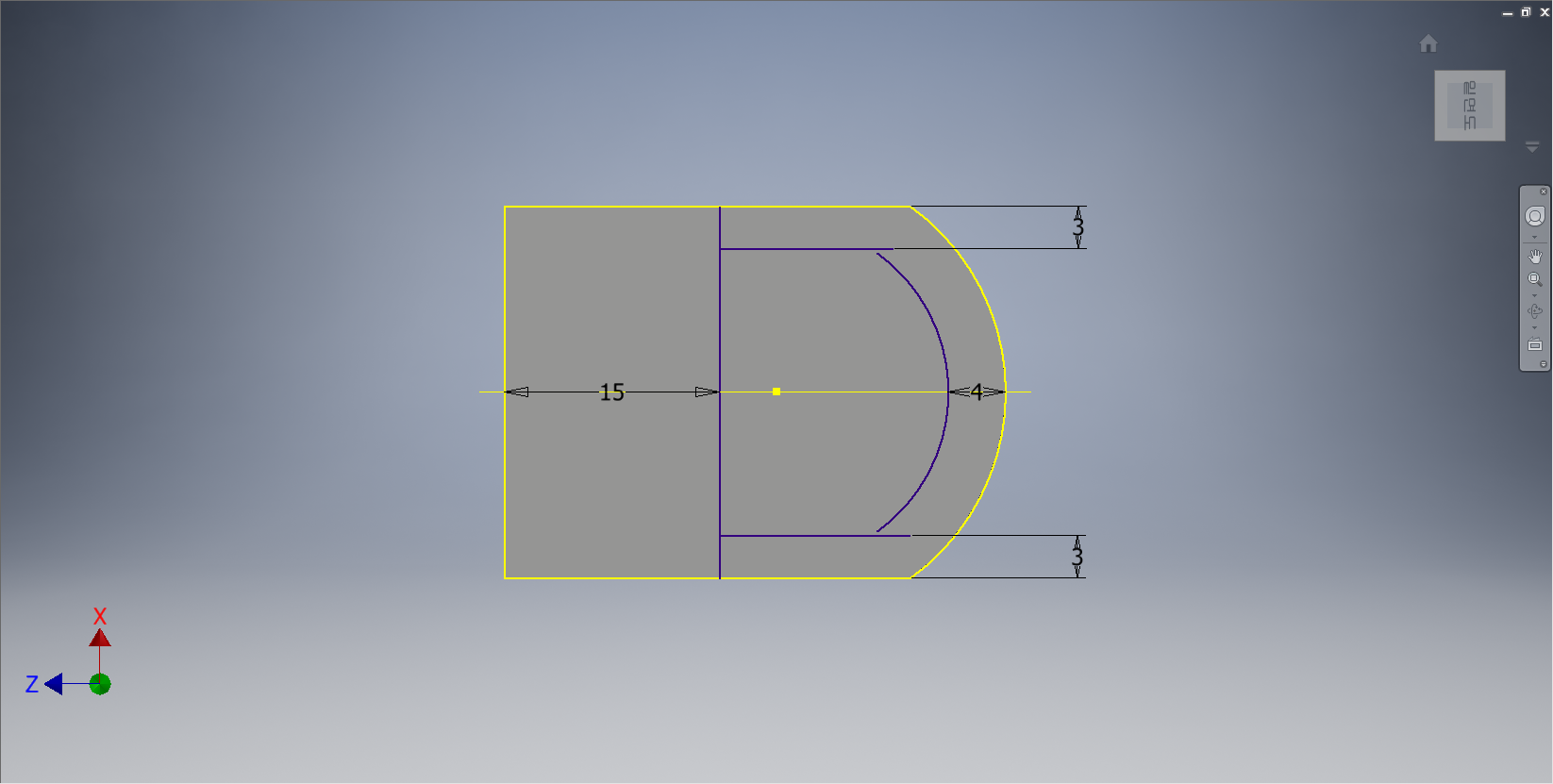

상기화면과 같이 형상투영된 원호와 선을 클릭하여 간격띄우기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









위/아래의 수평선을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 위/아래로 선을 그려준다.

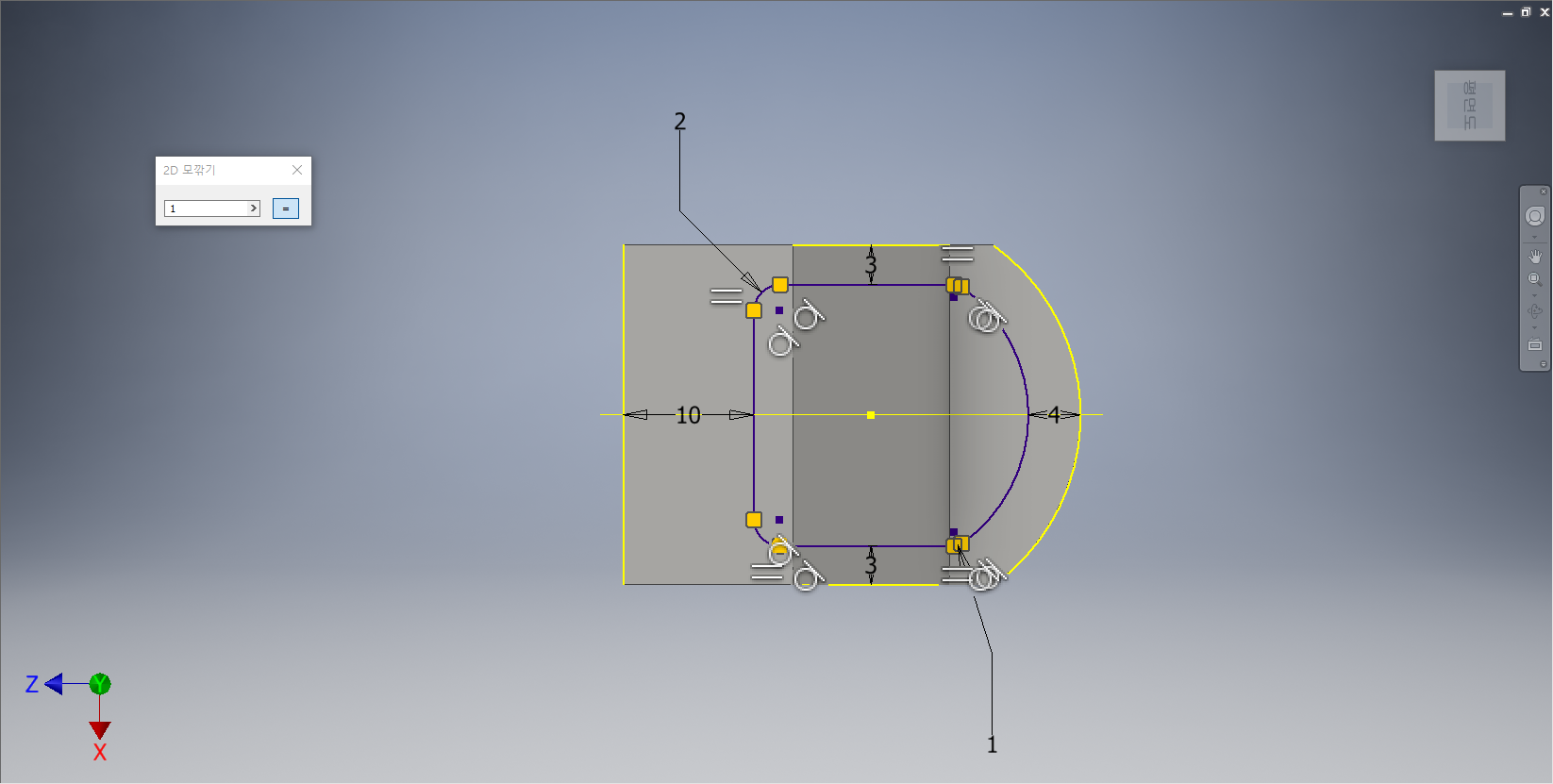

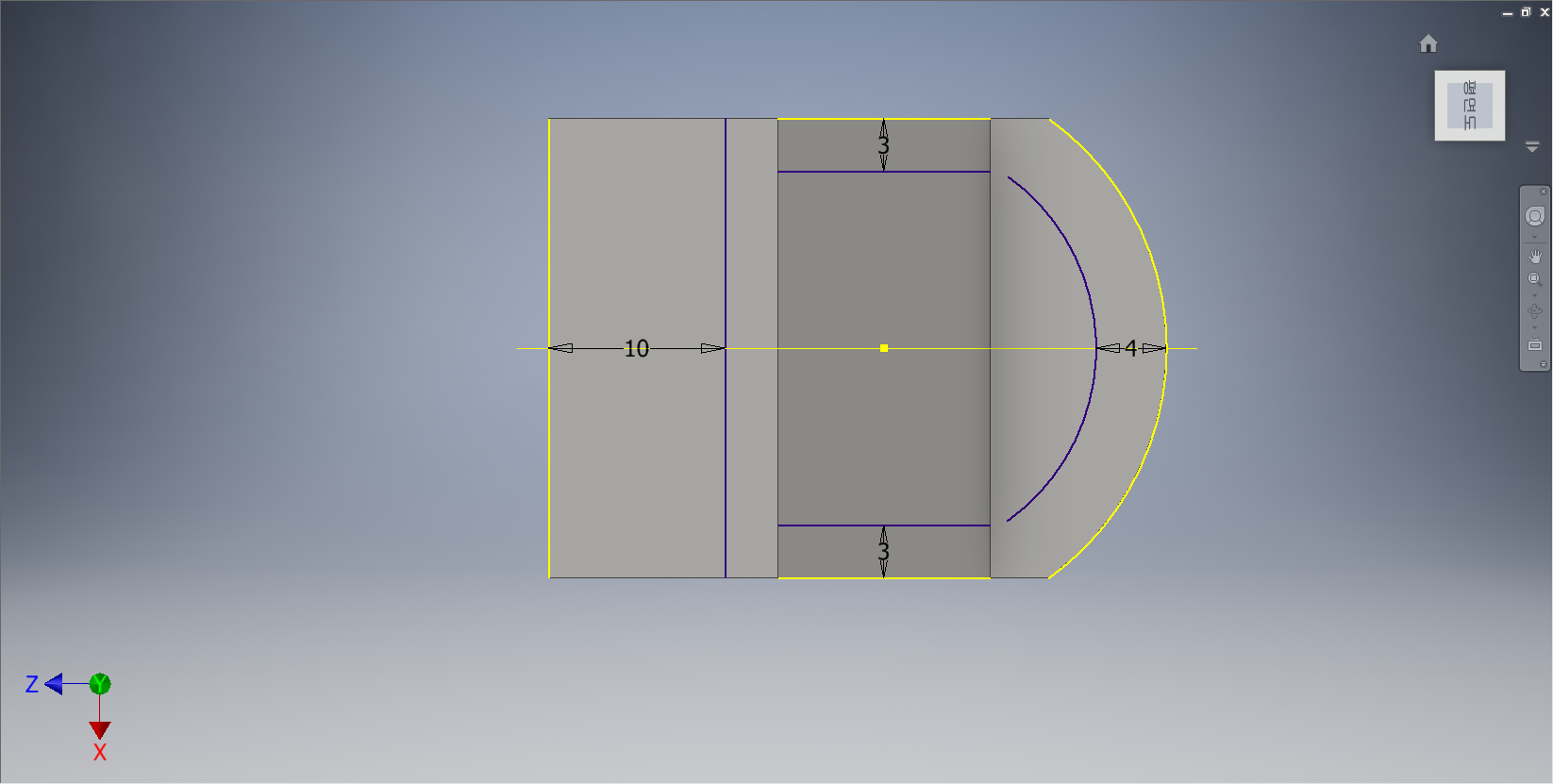

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

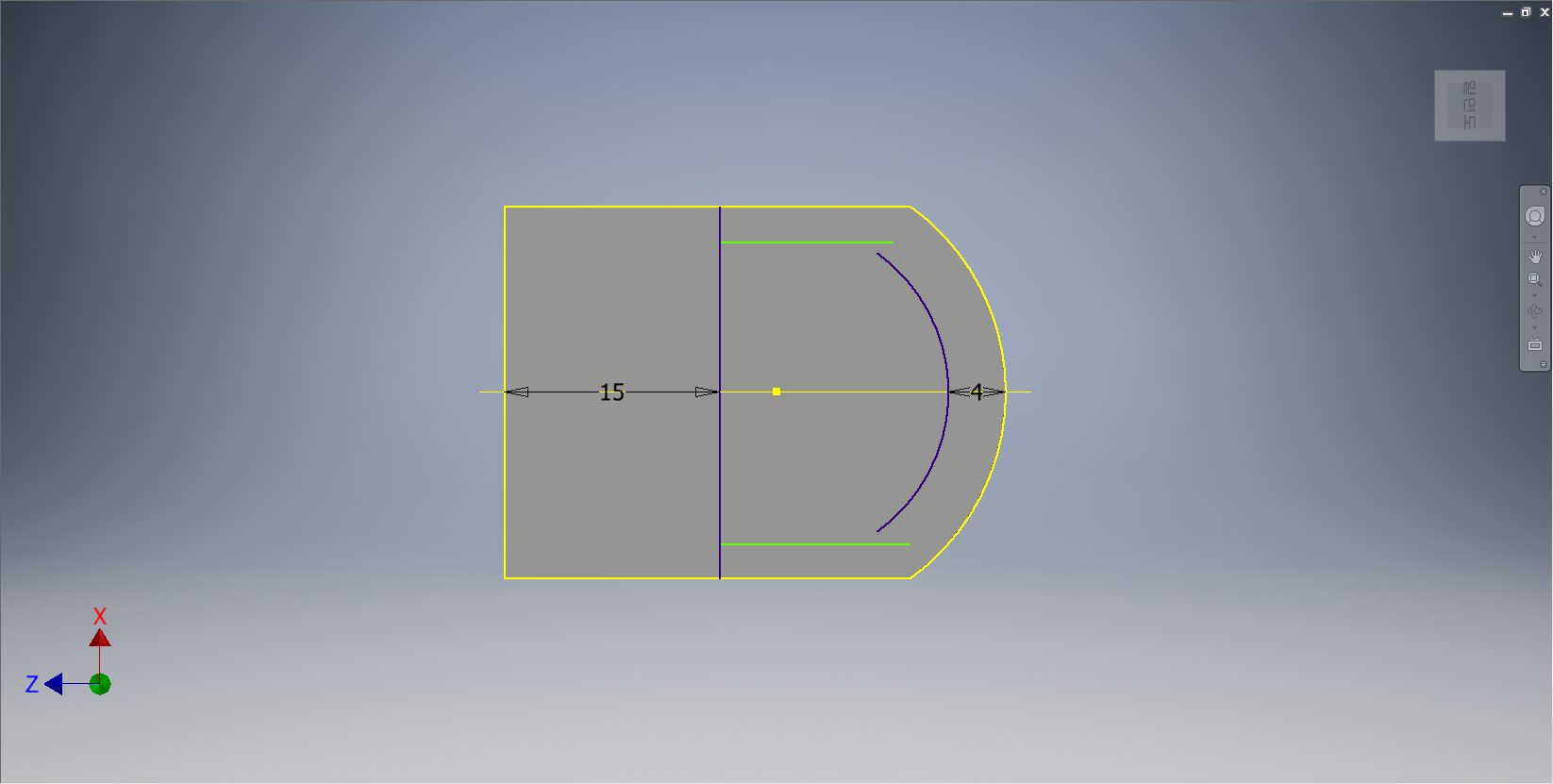

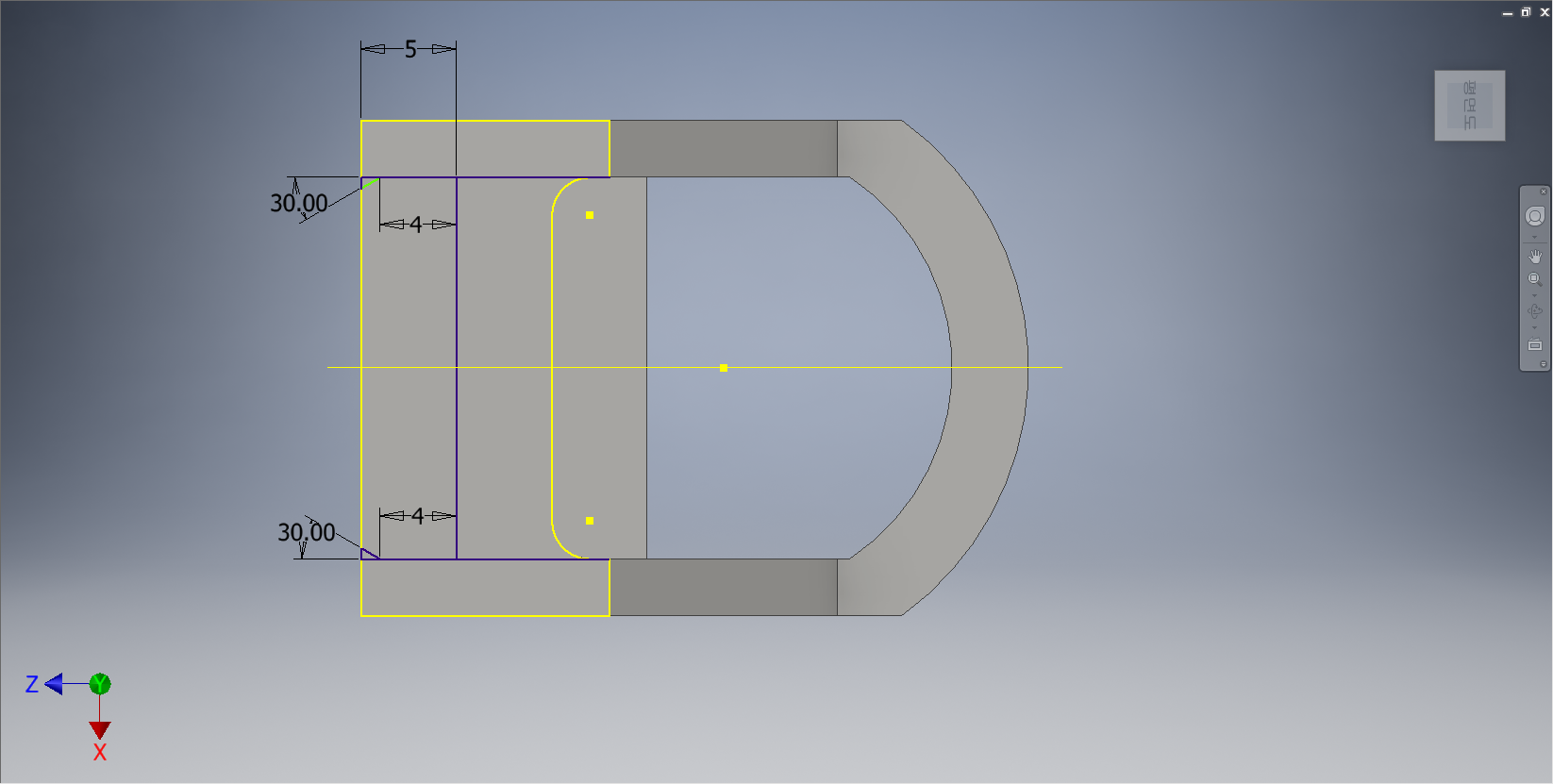

형상투영된 선과 위/아래의 수평선을 기준으로 치수를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [연장] 도구를 선택한다.









원호를 위/아래의 수평선에 연장시켜준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 도형의 주변으로 튀어나온 선들을 잘라서 정리해 준다.

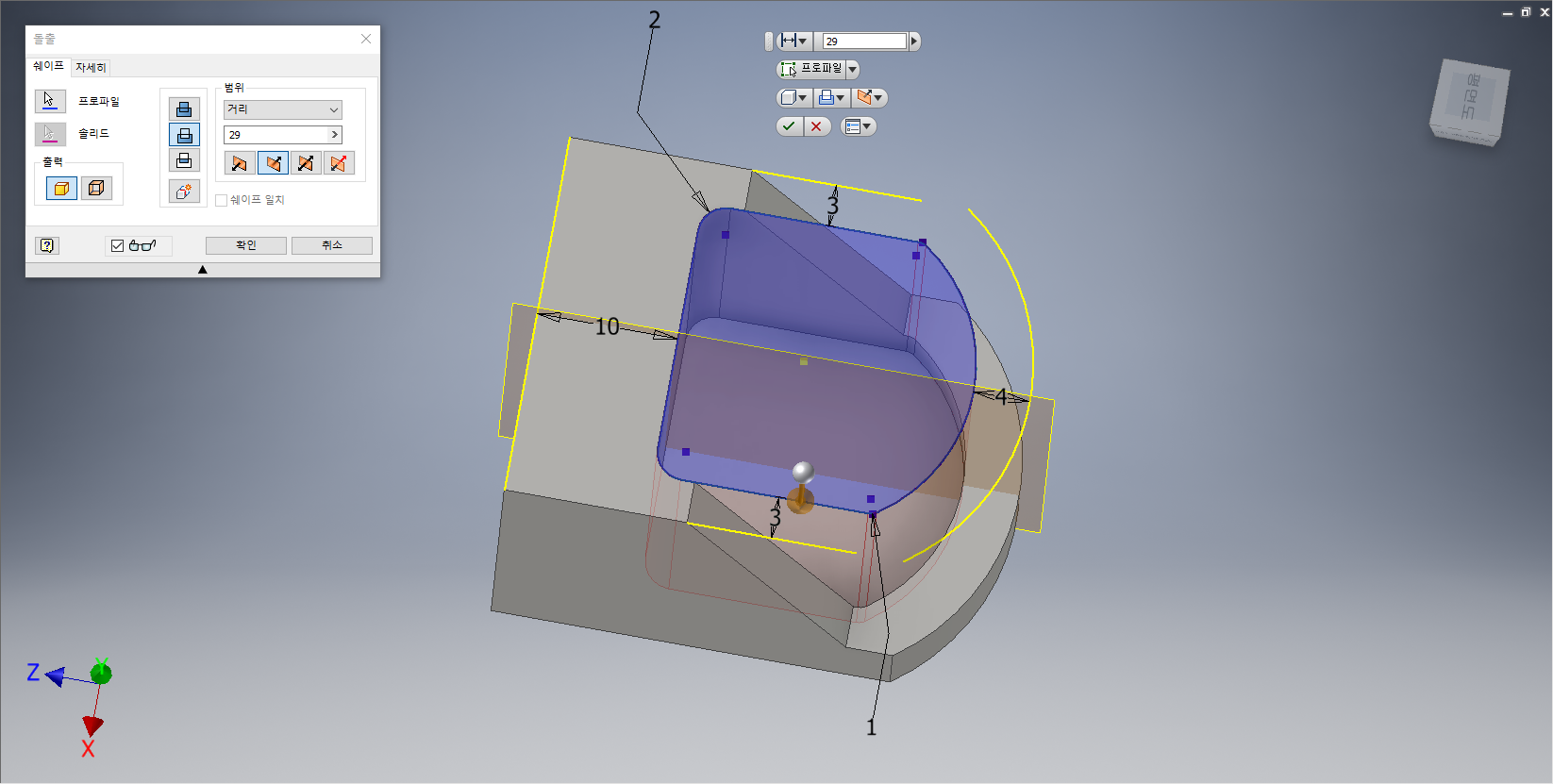

[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

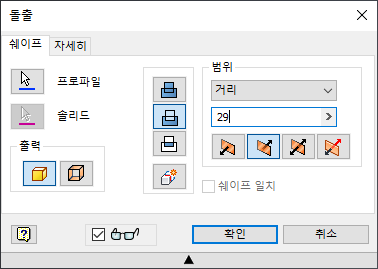

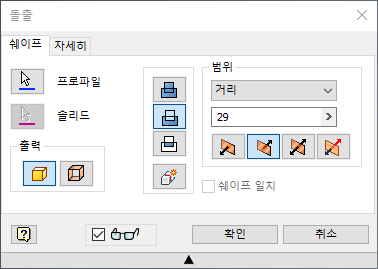

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '29.0mm', '방향2'으로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 평면을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 선들을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









각 선들의 주변에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

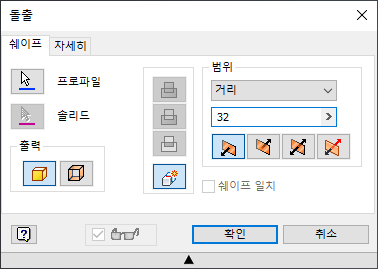

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '32.0mm', '방향2'으로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상기화면과 같이 선들을 클릭하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

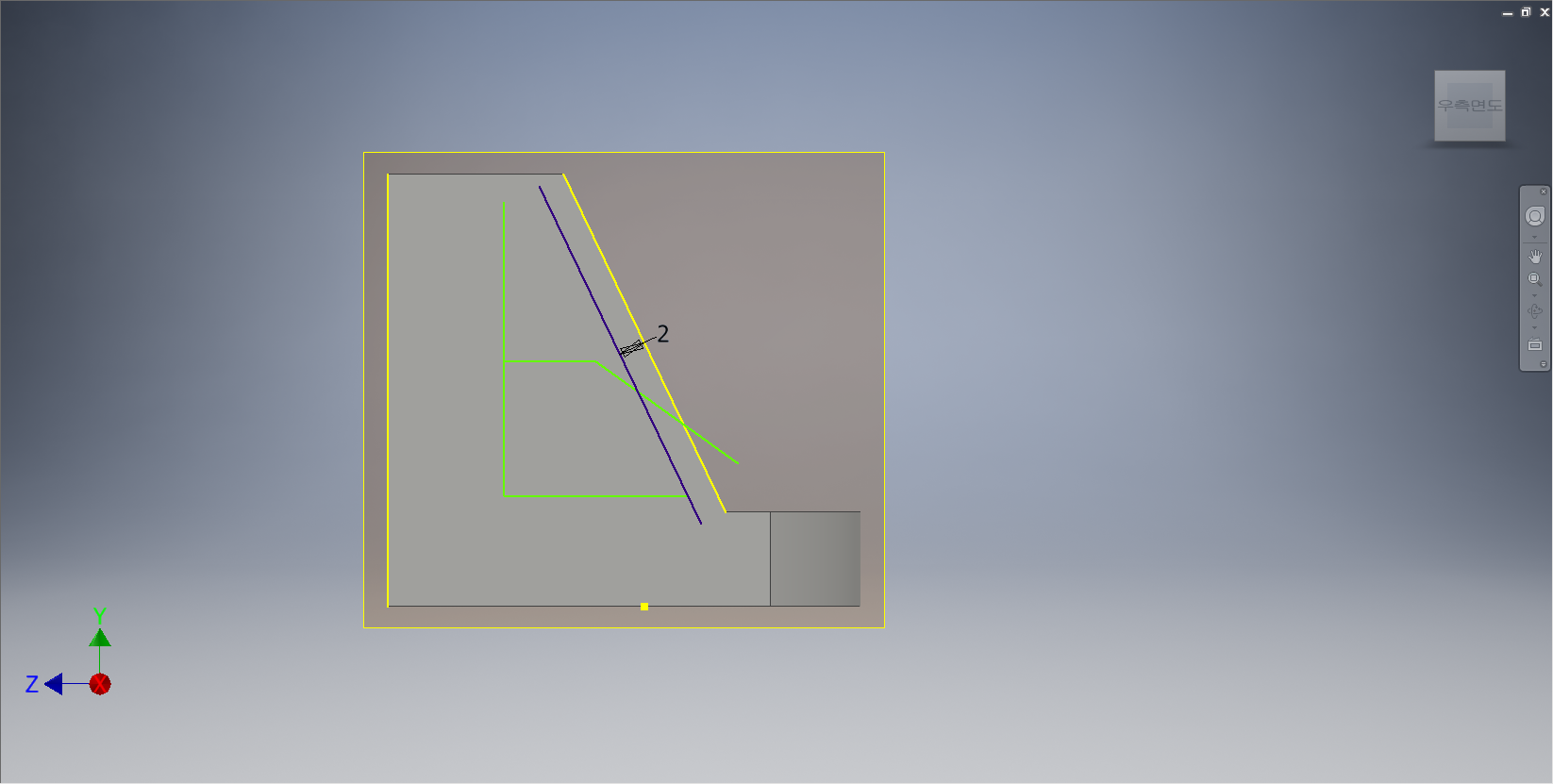

형상투영된 대각선을 선택하여 안쪽으로 2mm 간격띄위기를 한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.

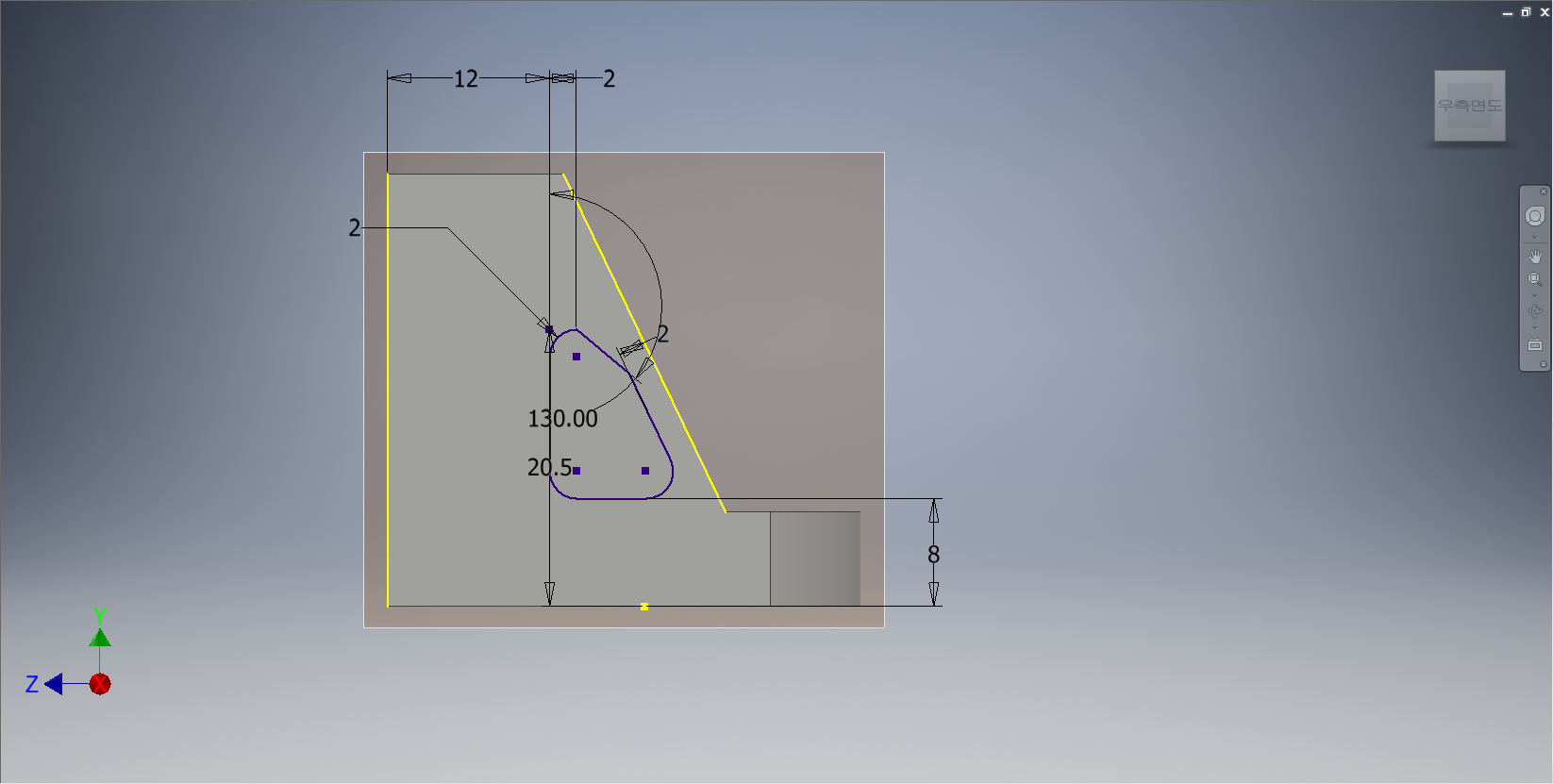

상기화면과 같이 선들을 그려준다.





.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









상기화면과 같이 선들의 주변에 치수를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.









상기화면과 같이 R.2로 모깎기를 한다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 선들을 잘라내 준다.

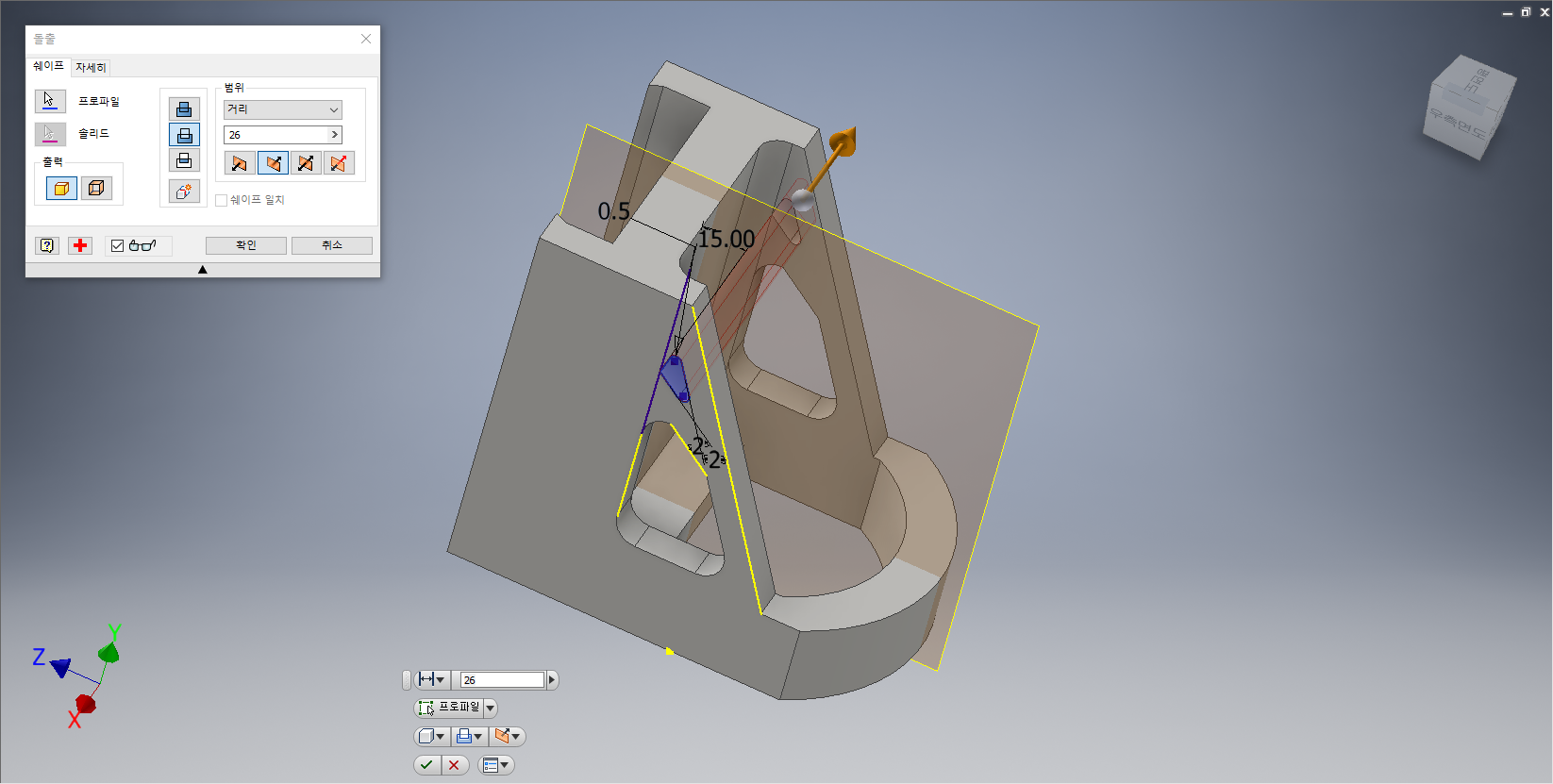

[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '26.0mm', '방향2'으로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.









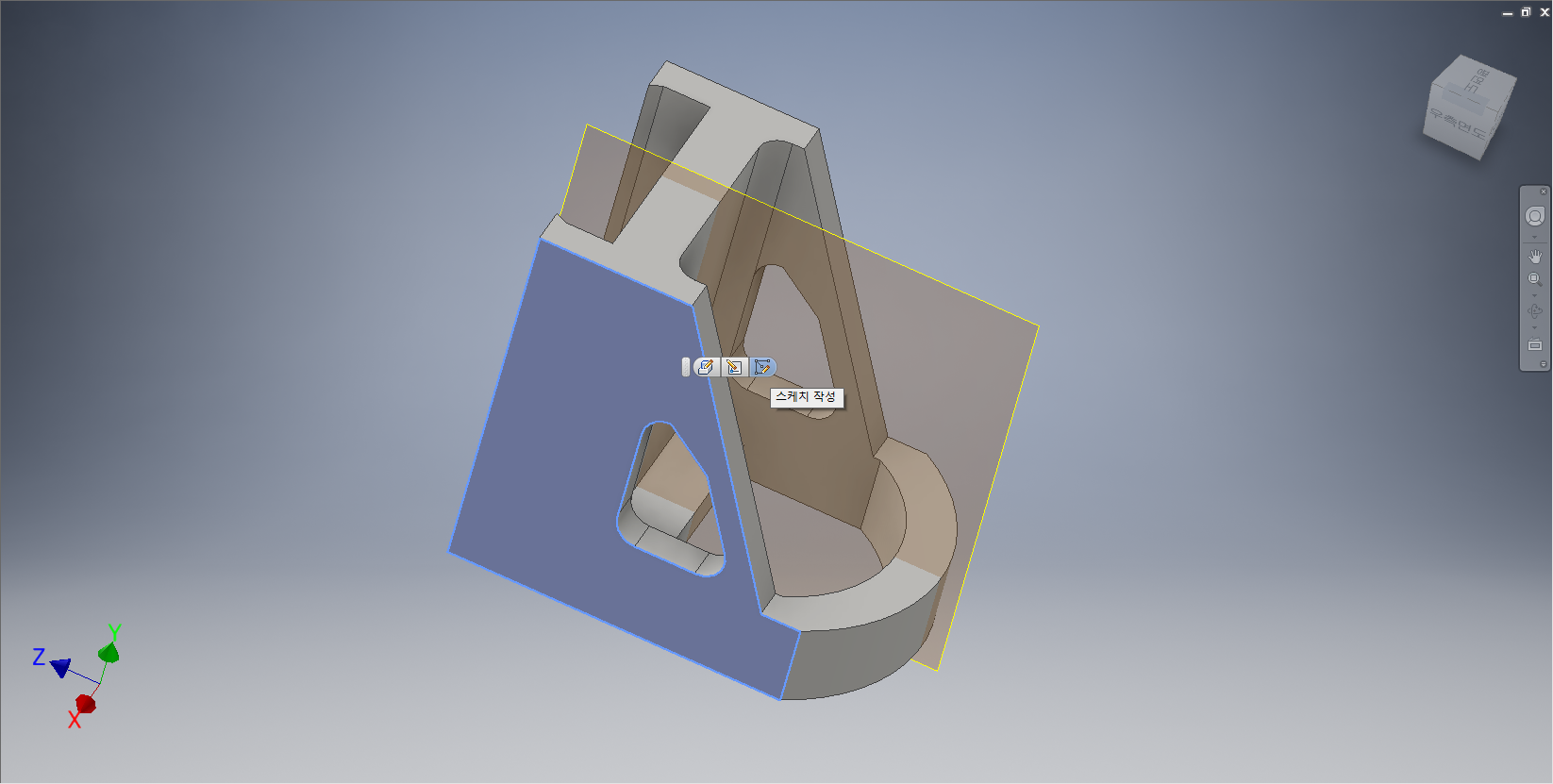

피처의 우측면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.

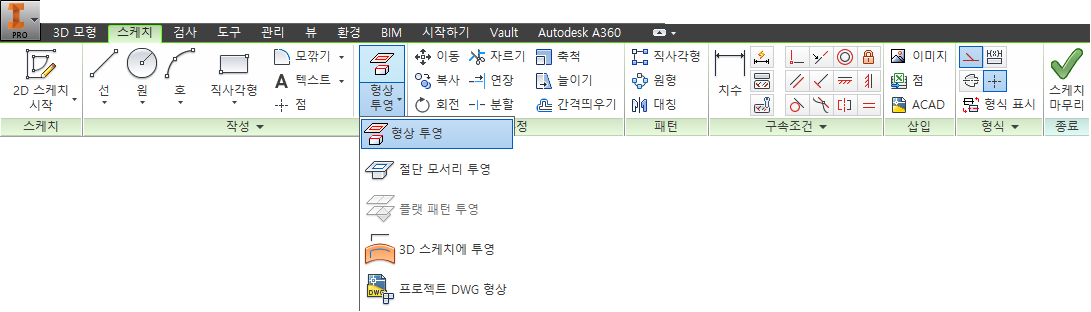

[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.

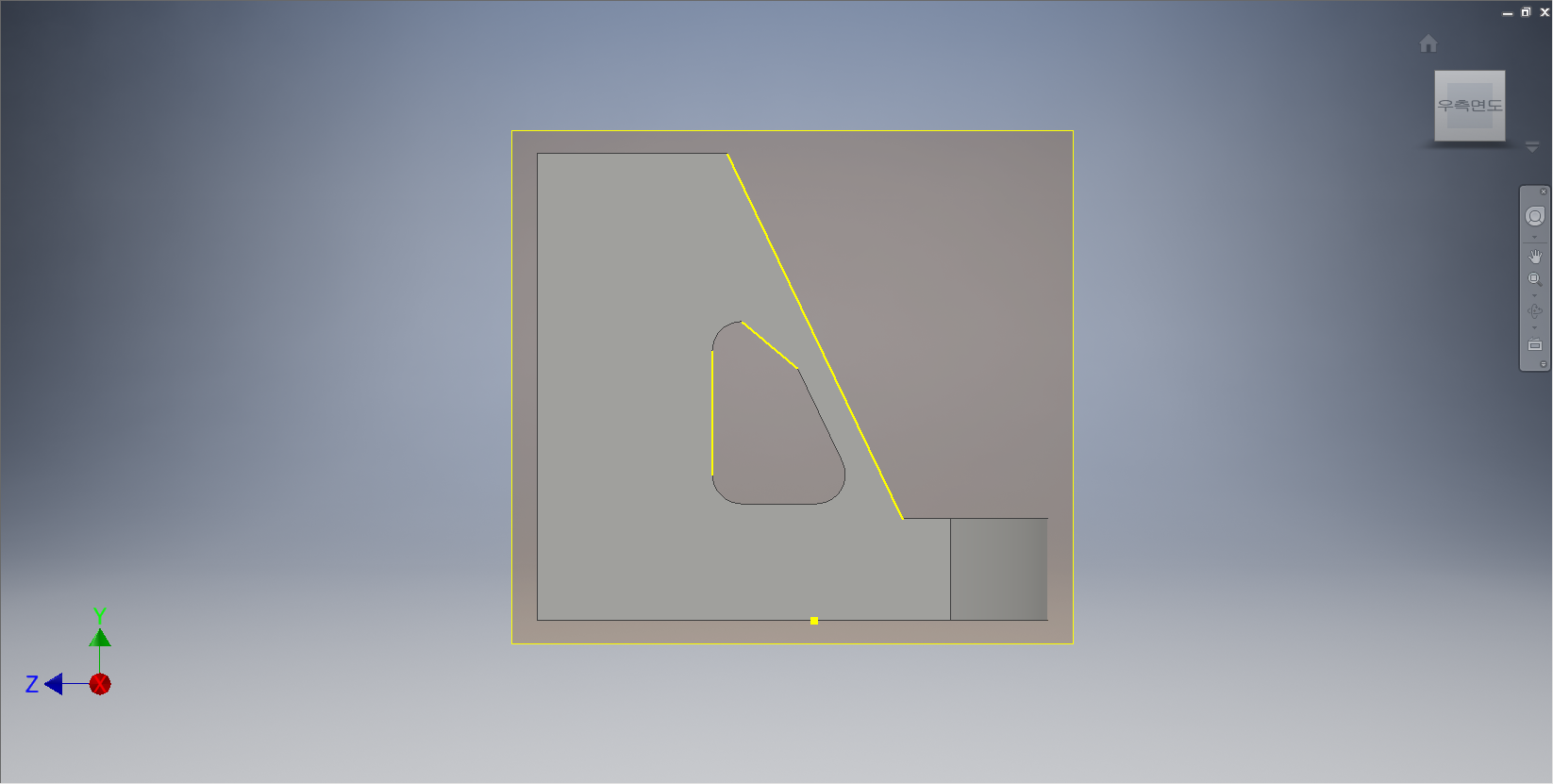

상기화면과 같이 선들을 선택하여 형상투영해 준다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.

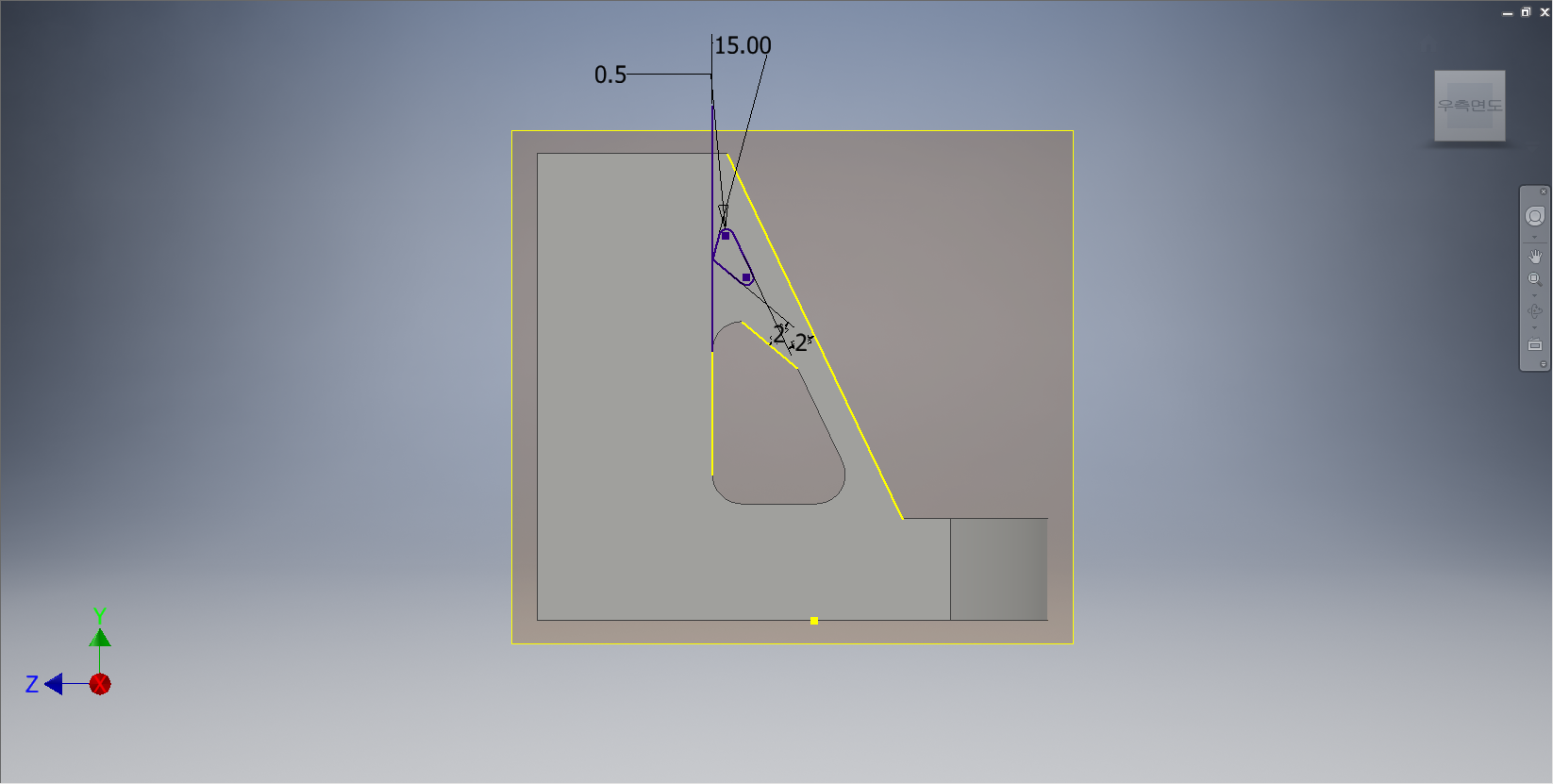

상기화면과 같이 형상투영된 선을 기준으로 2.0mm만큼 간격 띄우기를 한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 수직선을 기준으로 수직선을 그려준다.









[스케치] 탭 - [수정] 패널 - [연장] 도구를 선택한다.









대각선을 선택하여 연장시켜 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









수직선과 대각선이 교차하는 점을 클릭하여 대각선을 그려준다.

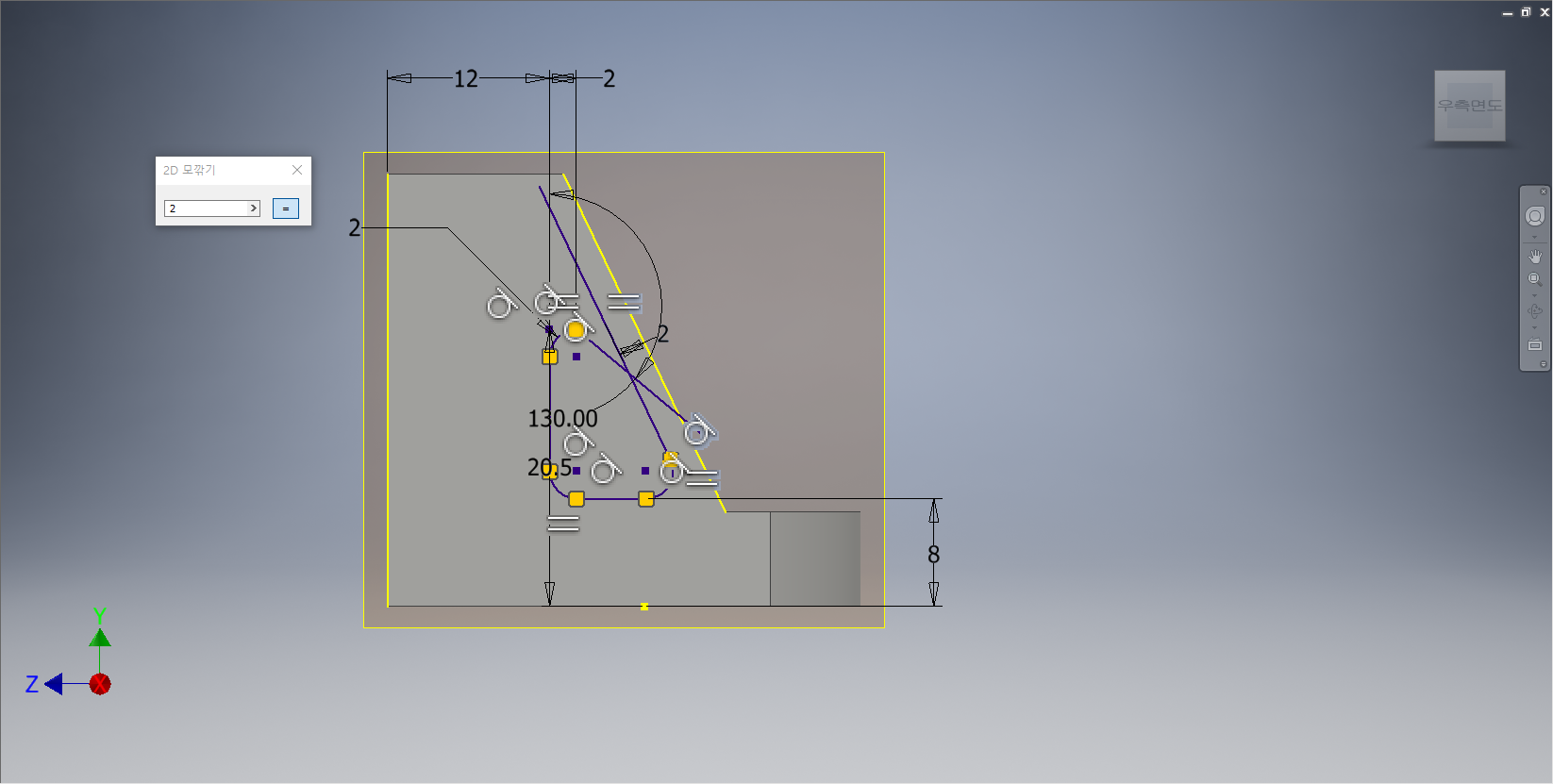

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









수직선과 대각선을 기준으로 치수를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.









R.0.5를 지정하여 상기화면과 같이 모깎기를 한다.

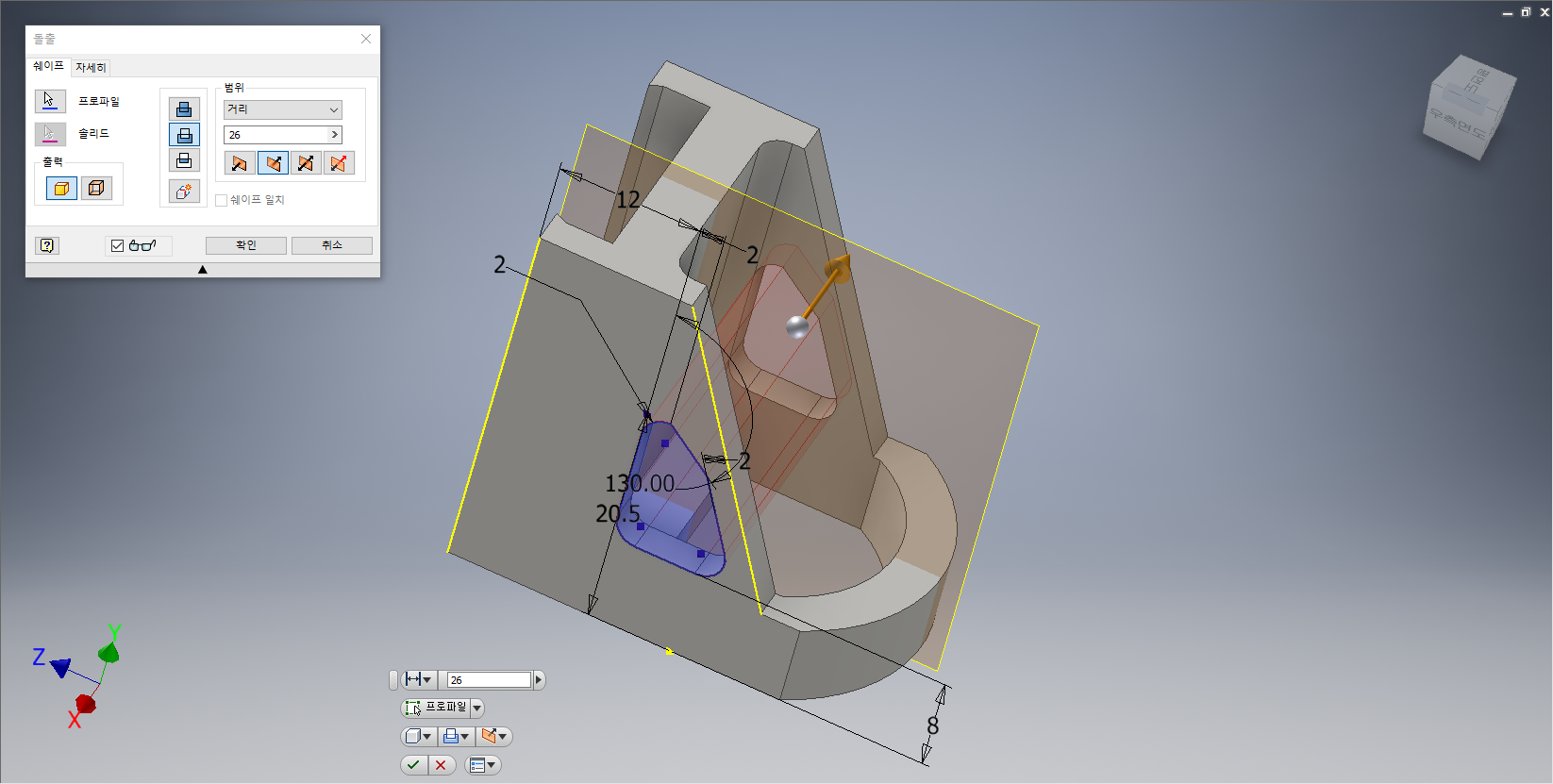

[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

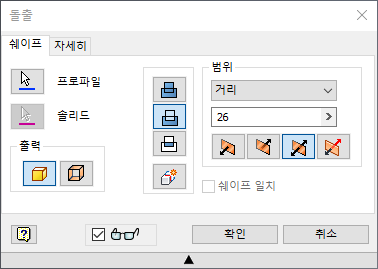

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '26.0mm', '방향2'으로 지정한다. 작업화면상에 빠진형태가 나타나면 [확인] 단추를 클릭한다.

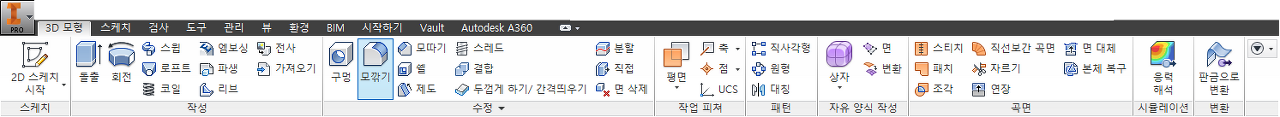

[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 '1.0'으로 입력하고 상기화면과 같이 모서리면을 선택한다.

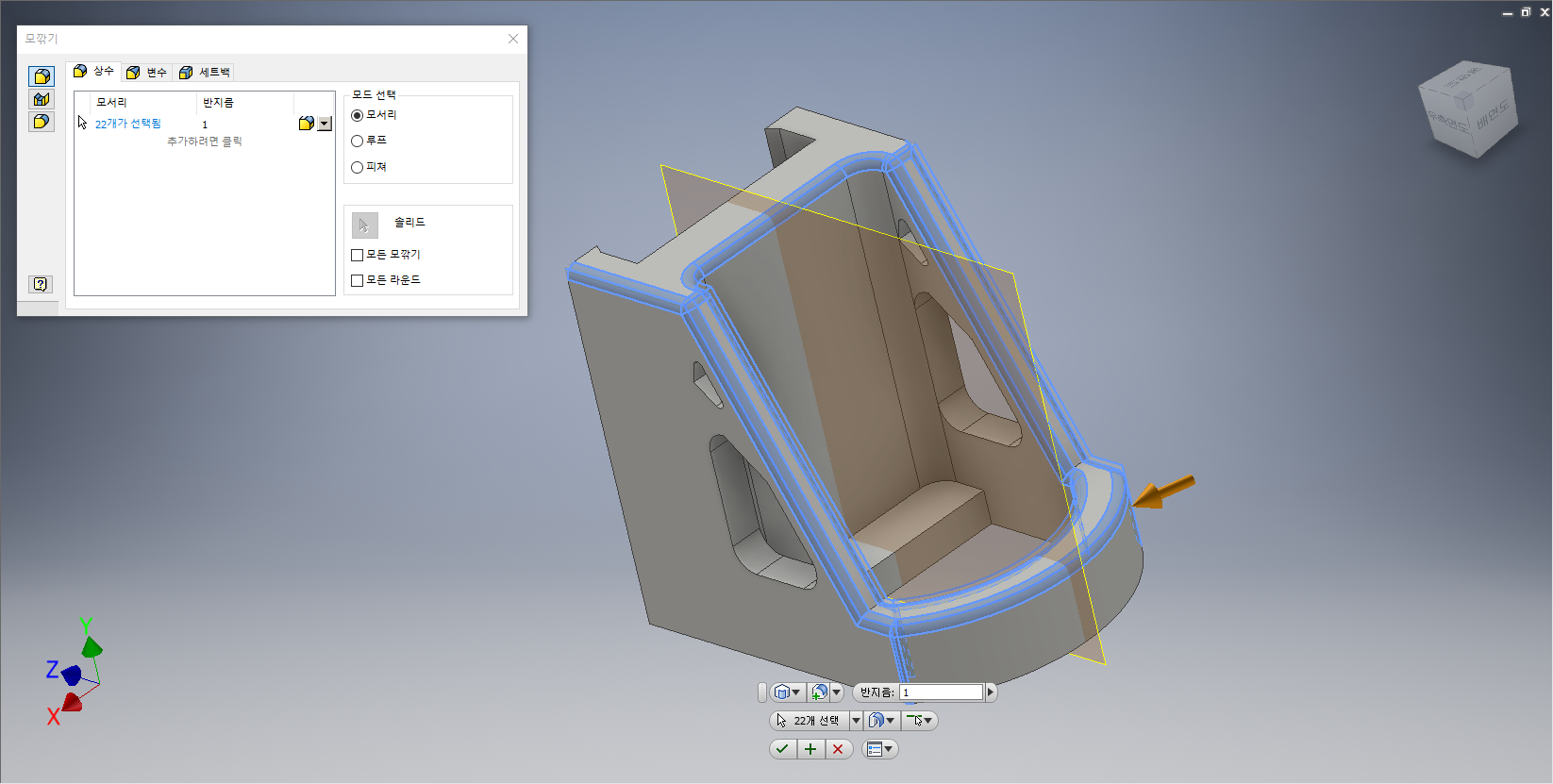

[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

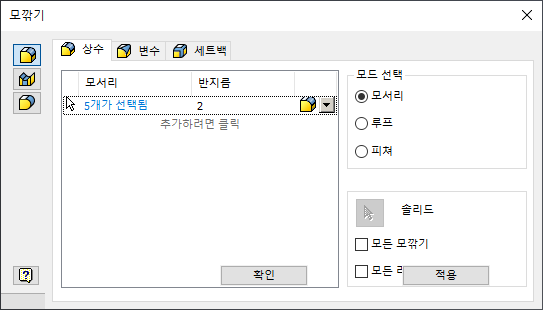

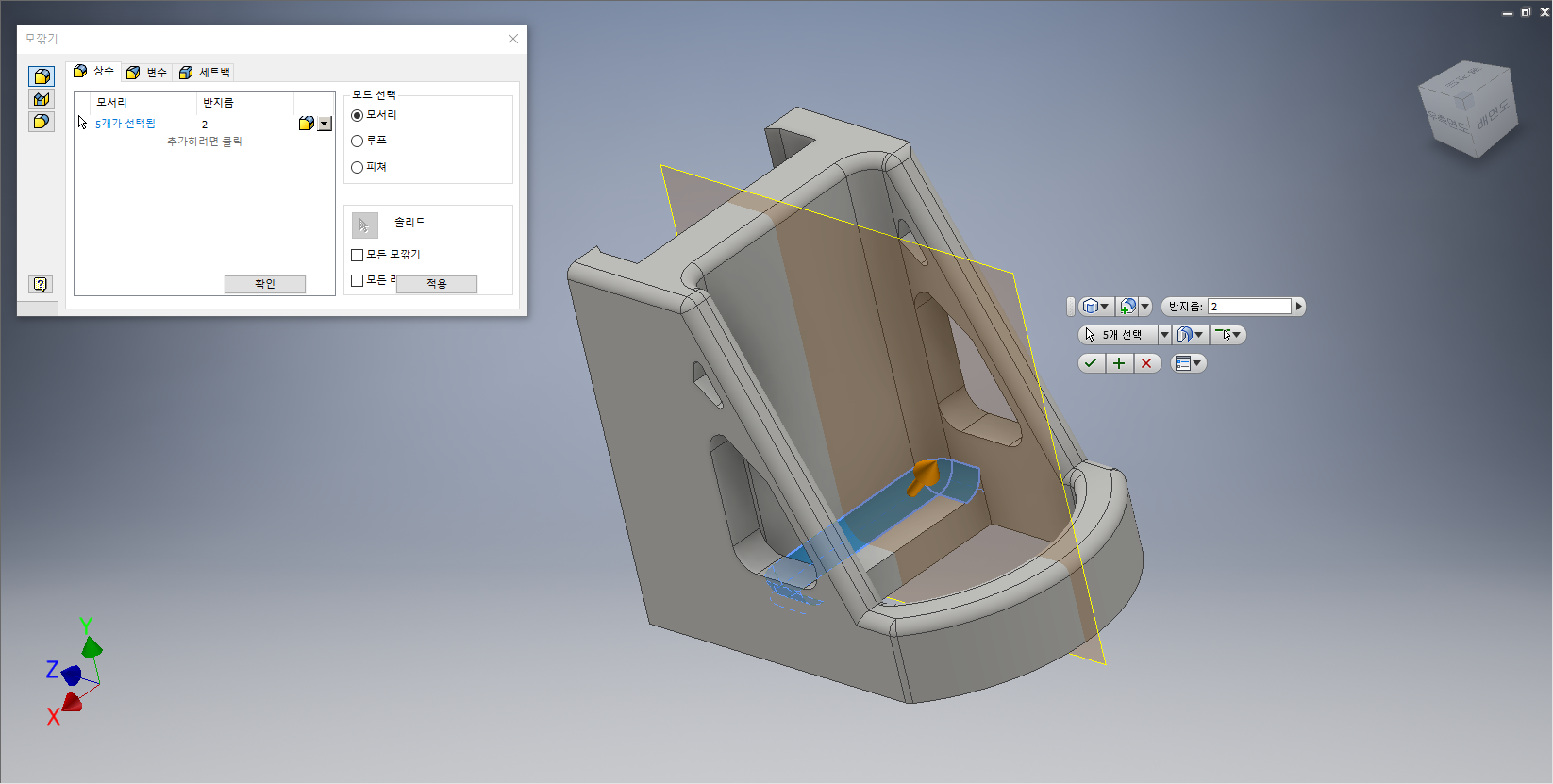

[모깎기] 대화상자가 나타나면 반지름 값을 '2.0'으로 입력하고 상기화면과 같이 모서리면을 선택한다.

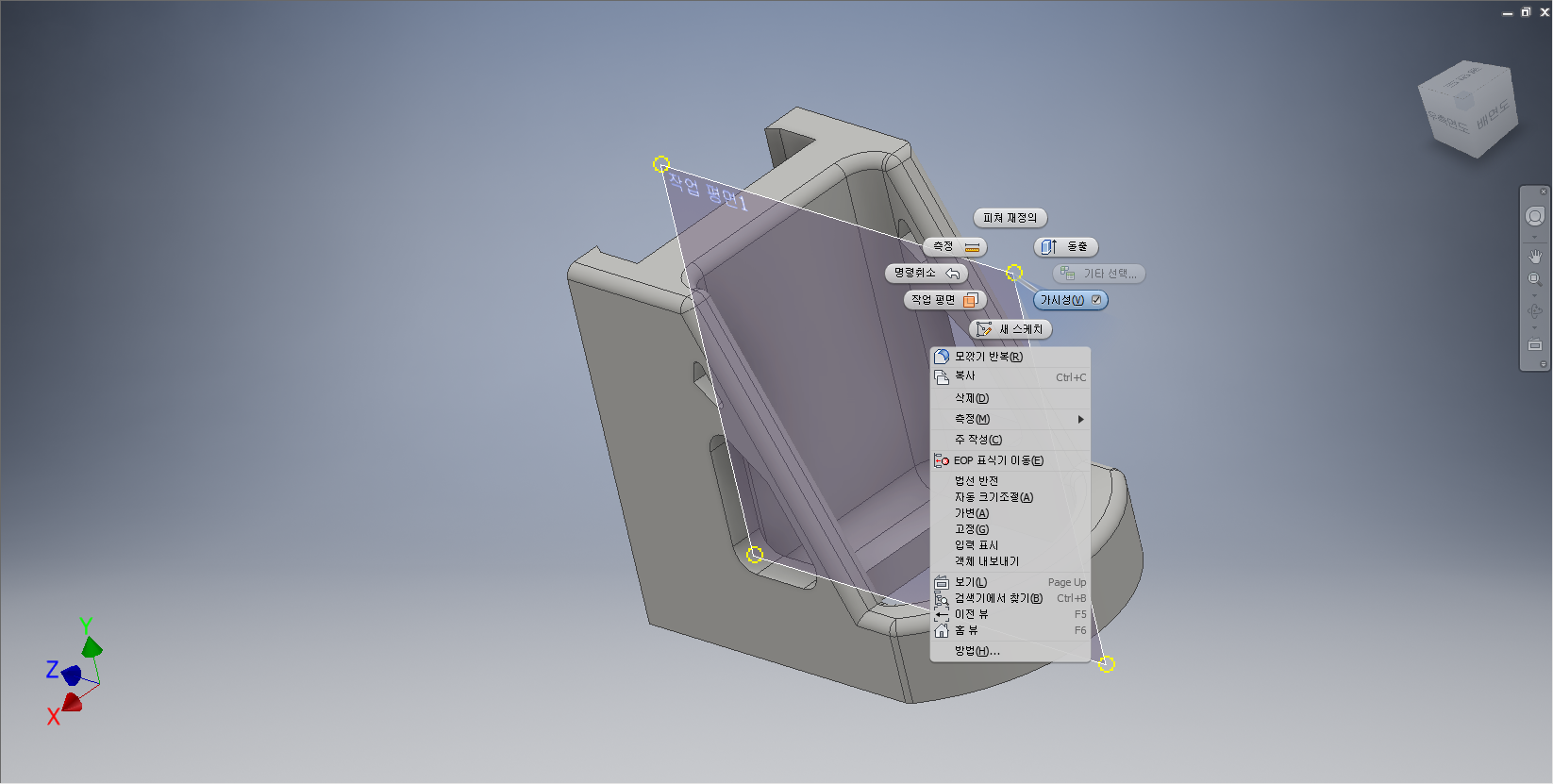

[작업평면1]의 모서리 점을 클릭하여 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴에서 [가시성]을 선택하여 작업평면을 화면상에서 없애준다.

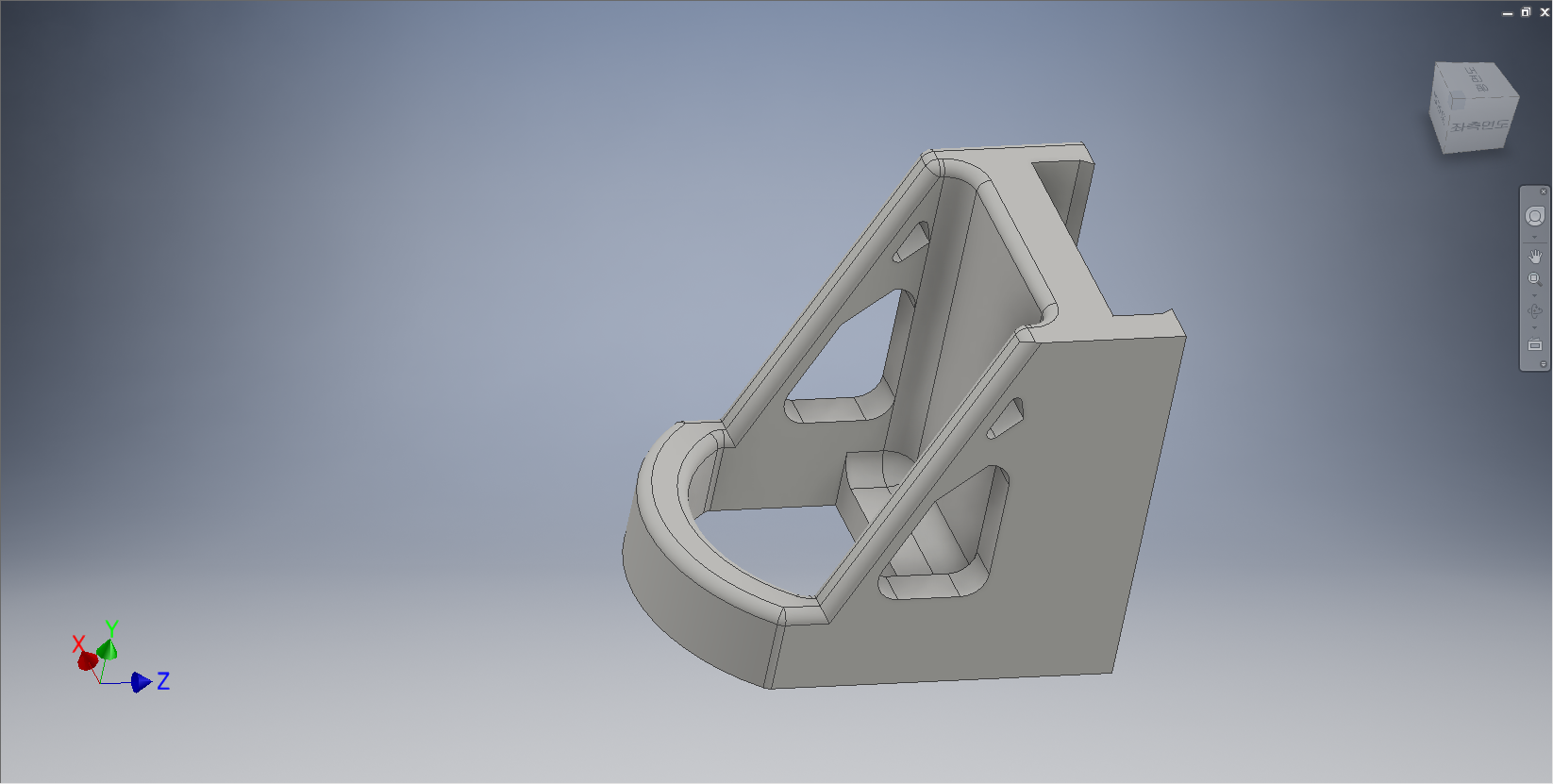

모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
