오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 84. 모델링 따라하기 - 57









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

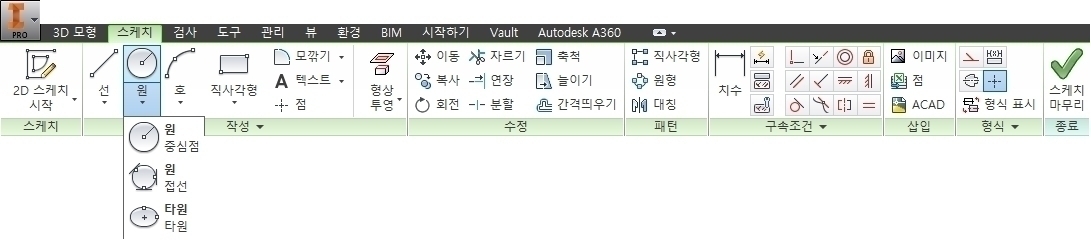

[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점에 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

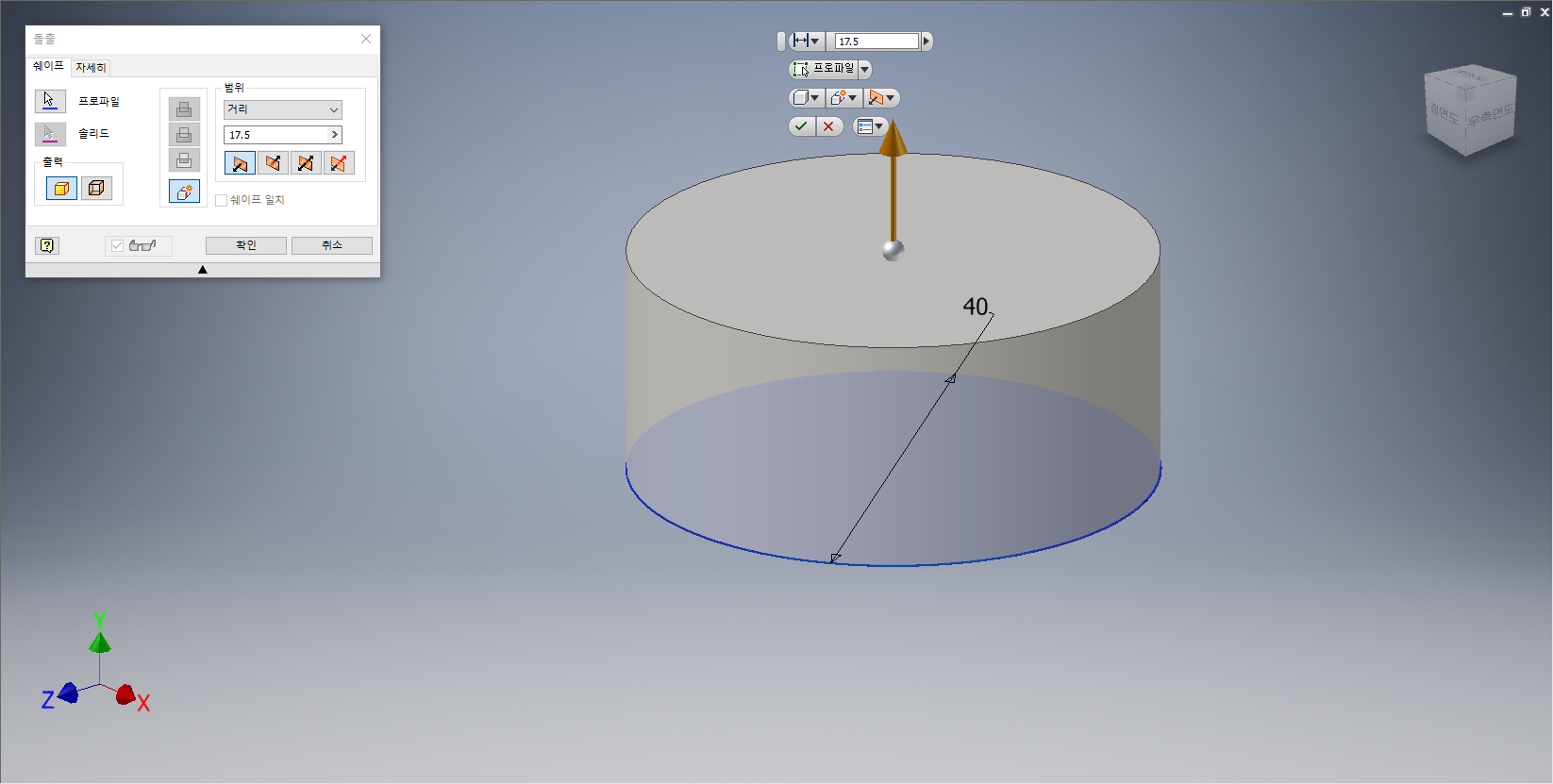

[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '17.5mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성]를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.











상기화면과 같이 화면의 임의의 위치를 클릭하여 중심점 원을 세 개 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '10.0mm', '방향2'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









오른쪽 원을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









중심점 원의 위/아래에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 주변에 대각선으로 선을 그려준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.









중심점 원과 선을 클릭하여 접선 형태로 만들어 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '10.0mm', '방향2'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









피처의 면들을 클릭하여 형상투영해 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원의 주변에 대각선으로 선을 그려준다.









[스케치] 탭 - [구속조건] 패널 - [접선] 도구를 선택한다.









중심점 원과 선을 클릭하여 접선 형태로 만들어 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '접합', 거리값 '6.5mm', '방향2'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









오른쪽 대각선을 클릭하여 형상투영해 준다.

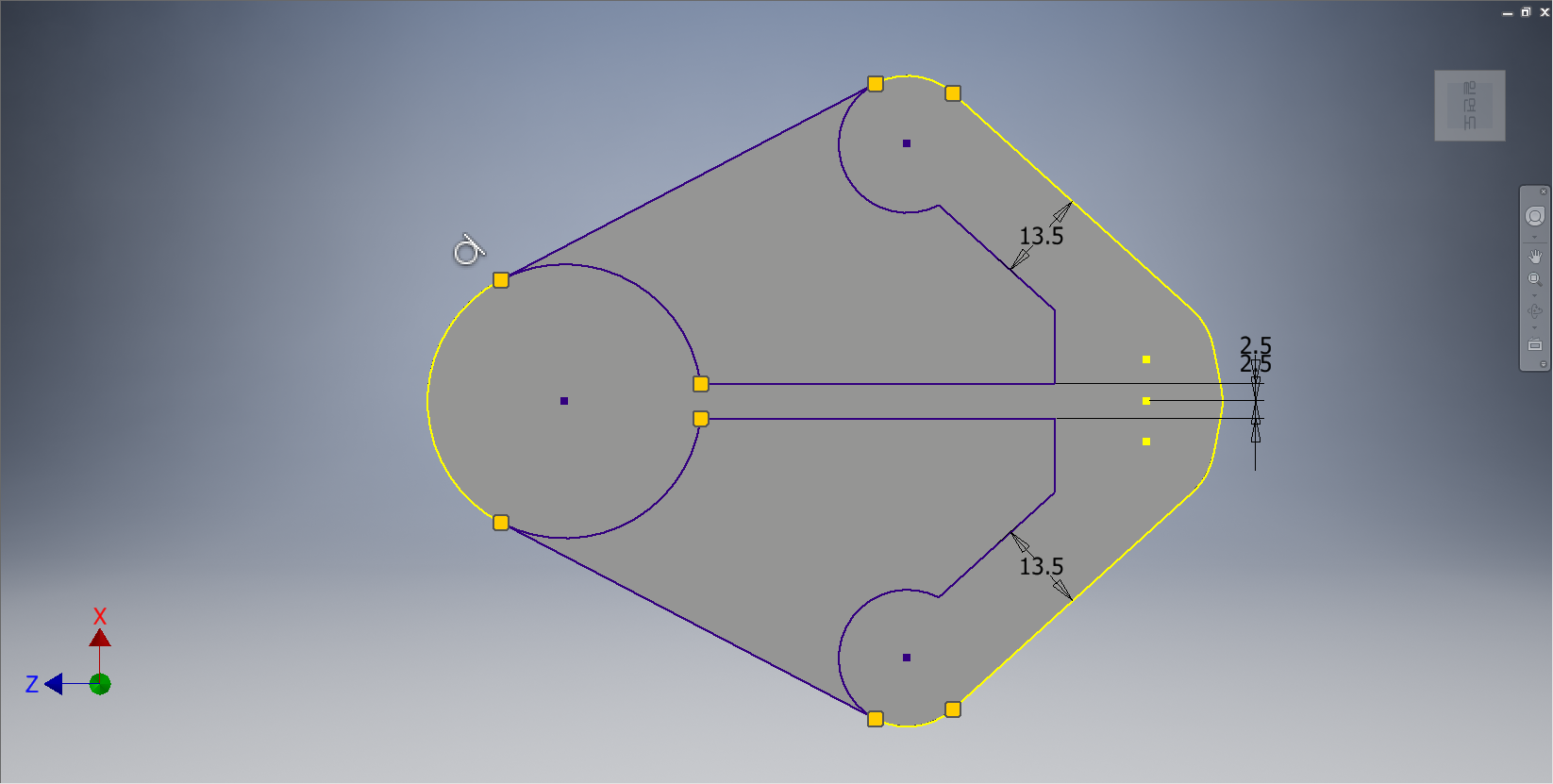

[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 대각선을 기준으로 안쪽으로 '13.5mm' 간격띄우기를 해준다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









원호들을 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 원호의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









오른쪽 편에 수직으로 선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









선의 주변에 치수를 부가해 준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 부분을 잘라내 준다.









[스케치] 탭 - [구속조건] 패널 - [고정] 도구를 선택한다.









잘려진 수직선 2개를 선택하여 고정상태로 변경시켜 준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









원과 원의 접선을 클릭하여 대각선을 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









중심점 원의 주변의 불필요한 원호 들을 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '1.5mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 31.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









피처의 밑면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









상기화면과 같이 원호를 클릭하여 형상투영해 준다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









원호의 중심점을 클릭하여 점을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 6.5mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.







[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [두 평면 사이의 중간평면]을 선택한다.









피처의 우측면과 좌측면을 클릭하여 중간에 [작업평면1]을 형성해 준다.









[작업평면1]의 모서리 점을 클릭하여 [스케치 작성] 도구를 선택한다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









좌우측 원통의 안쪽선을 클릭하여 형상투영해 준다.

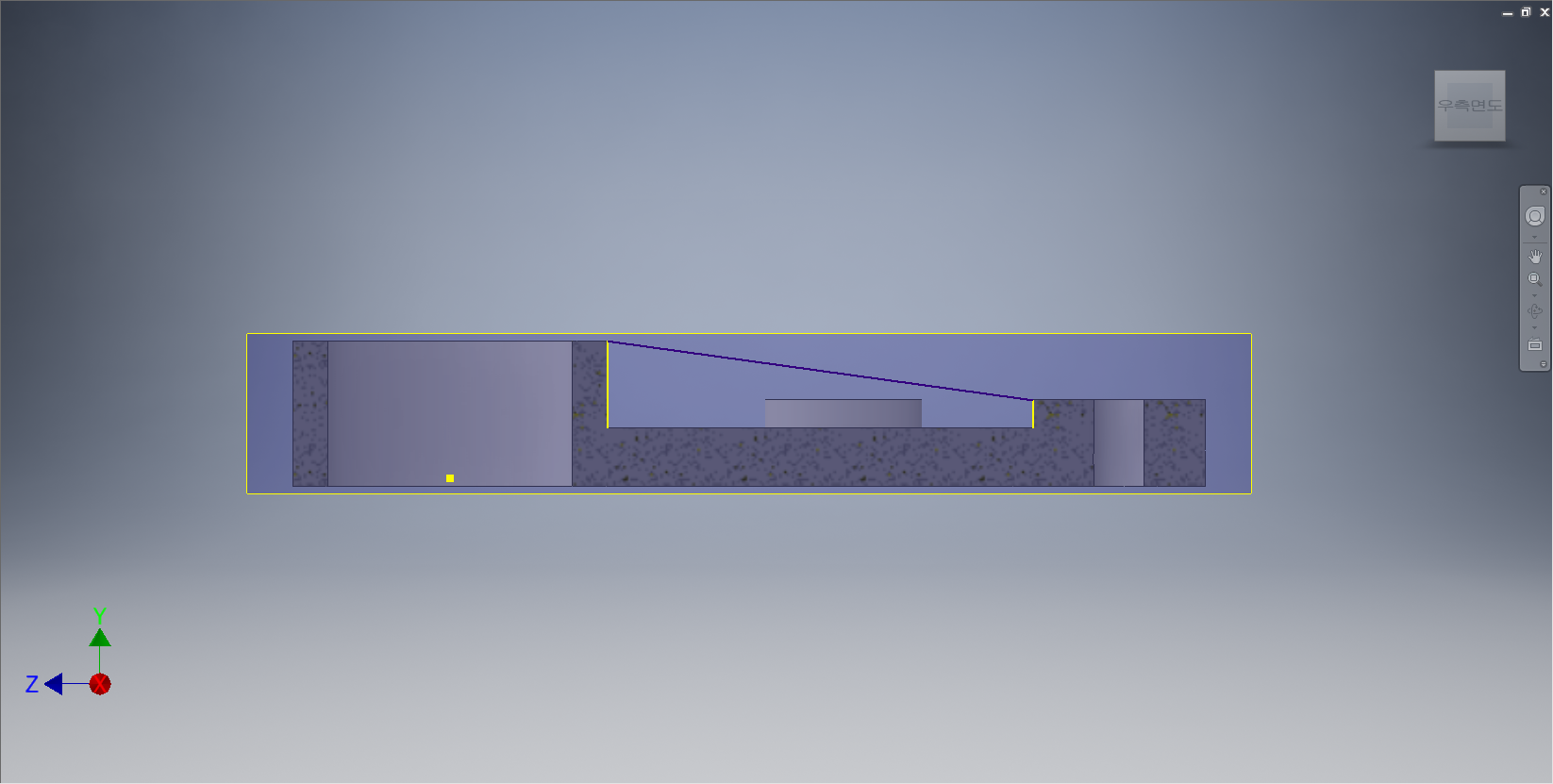

[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









형상투영된 좌우의 수직선의 끝점을 클릭하여 대각선을 그려준다.









[3D 모형] 탭 - [작성] 패널 - [리브] 도구를 선택한다.









[리브] 대화상자가 나타나면, [스케치 평면에 평형]을 선택한다. 프로파일을 클릭하여 작성한 선을 선택하고, '대칭' 선택, '양방향 선택', 두께값을 '5.0mm'를 입력한다. 보강대 모양이 형성되면 [확인] 단추를 클릭한다.









[작업평면1]의 모서리점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 눌러서 작업평면을 화면상에서 없애준다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









형상투영된 대각선을 클릭하여 안쪽으로 '5.0mm' 간격띄우기를 해준다.









[F7]을 눌러서 절단면 보기를 한다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









절단 모서리 투영된 형태를 확인한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









상기화면과 같이 원과 원호의 중심점을 클릭하여 중심점 원을 그려준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 수평선을 두 개 그려주고, 원에 접하는 대각선을 위아래로 그려준다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









상기화면과 같이 불필요한 원호와 선을 잘라내 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 프로파일을 클릭하여 스케치의 면을 선택한 후, '차집합', 거리값 '4.5mm', '방향1'으로 지정한다. 작업화면상에 돌출형태가 나타나면 [확인] 단추를 클릭한다.









피처의 평면을 클릭하여 도구모음 중에서 [스케치 작성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









상기화면과 같이 피처의 위/아래로 점을 찍어준다.

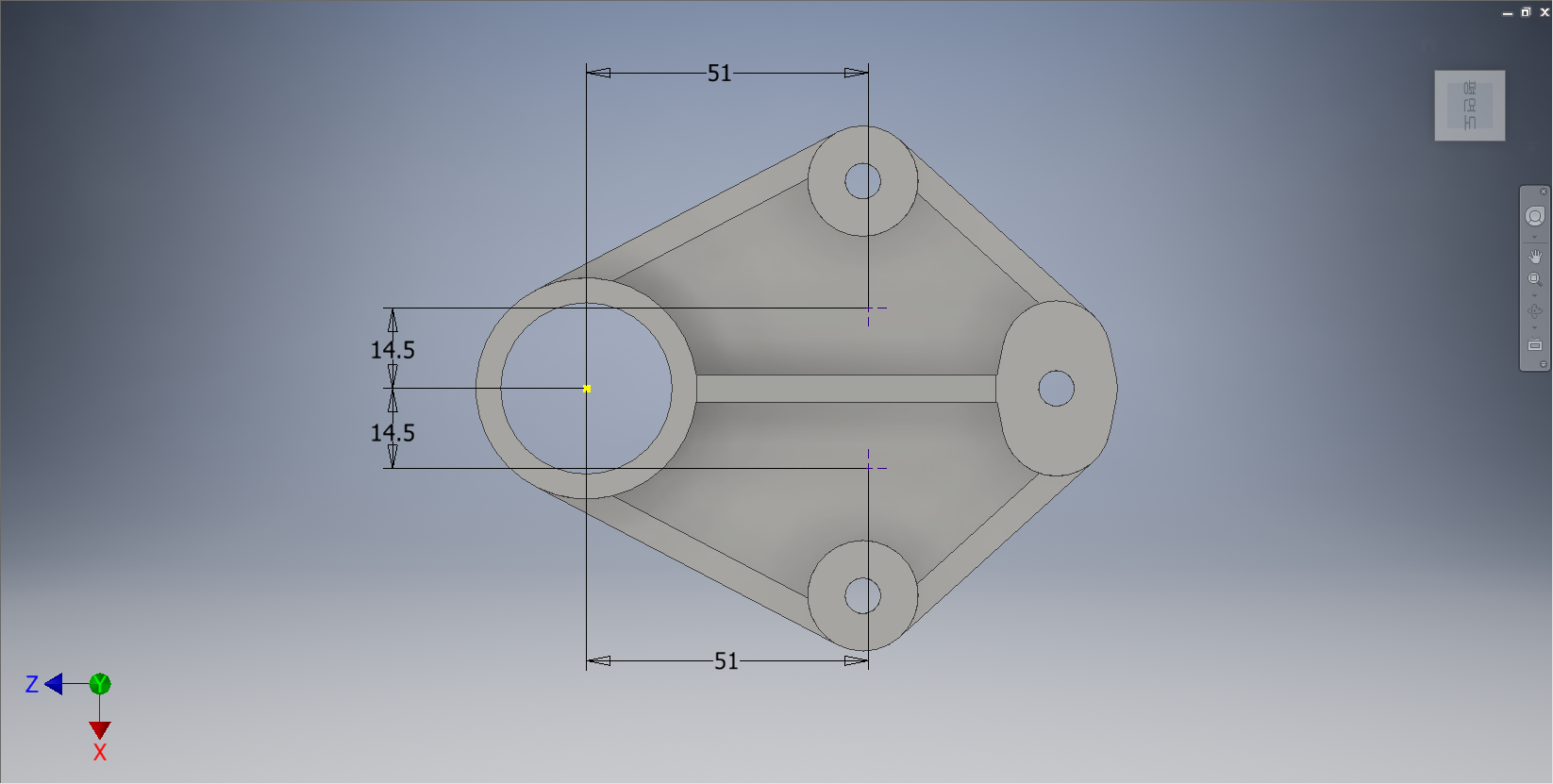

[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









점의 주변에 치수를 부가해 준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 전체관통', '드릴'를 지정하고, '드릴 지름 : 19.0mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [평면에서 간격띄우기]을 선택한다.









피처의 평면을 클릭하여 '-3.5mm'를 입력하여 평면 아래로 [작업평면2]를 형성해 준다.









[작업평면2]의 모서리 점을 클릭하여, [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 중심점을 클릭하여 [점]을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '깊이 : 1.075mm', '드릴 지름 : 32.5mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면2]의 모서리점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 눌러서 작업평면을 화면상에서 없애준다.









[3D 모형] 탭 - [작업 피처] 패널 - [평면] - [평면에서 간격띄우기]을 선택한다.









피처의 밑면을 클릭하여 '-3.5mm'를 입력하여 평면 아래로 [작업평면3]를 형성해 준다.









[작업평면3]의 모서리 점을 클릭하여, [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [점] 도구를 선택한다.









좌표계의 중심점을 클릭하여 [점]을 찍어준다.









[3D 모형] 탭 - [수정] 패널 - [구멍] 도구를 선택한다.









[구멍] 대화옵션이 나타나면, '배치 : 시작 스케치', '종료 : 거리', '드릴'를 지정하고, '깊이 : 1.075mm', '드릴 지름 : 32.5mm'를 입력한다. 작업화면상에 관통 피처가 나타나면 [확인] 단추를 클릭한다.









[작업평면3]의 모서리점을 클릭하여 마우스 오른쪽 버튼을 누른다. 바로가기 메뉴에서 [가시성]을 눌러서 작업평면을 화면상에서 없애준다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
