Chapter.2 도면층과 객체 활용하기 - 01. 도면층 알아보기(8)

















[LAYMRG] 명령어는 도면층을 합치는 명령이다. 객체를 선택해 다른 도면층올 이동한 후 병합한 도면층을 삭제한다.





[LAYMRG] 명령을 실행하는 방법은 다음과 같다.



◇ [명령 : ] 프롬프트 상에서 [LAYMRG] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴바에서 [형식] - [도면층 도구] - [도면층 병합]를 클릭한다.



◇ 리본 메뉴에서 [홈] - [도면층] - [병합]를 클릭한다.











[LAYMRG] 명령을 실행하면 다음과 같이 나타난다.





명령 : LAYMRG



병합할 도면층의 객체 선택 또는 [이름(N)]:

대상 도면층의 객체 선택 또는 [이름(N)]:





[LAYMRG] 명령의 옵션은 다음과 같다.



◇ [병합할 도면층의 객체 선택] : 병합할 도면층의 객체를 선택한다.



◇ [대상 도면층의 객체 선택] : 병합할 도면층의 객체가 이동할 도면층의 객체를 선택한다.



◇ [계속하시겠습니까? [예(Y)/아니오(N)]] : [예]를 선택하면 병합을 하고 [아니오]를 선택하면 명령을 종료한다.



◇ [이름(N)] : [도면층 병합] 대화상자에서 도면층을 선택하여 병합한다.

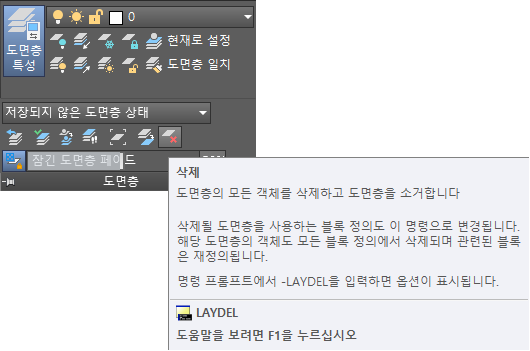

[LAYDEL] 명령어는 선택한 객체의 도면층을 삭제하는 명령이다. 삭제할 도면층의 객체를 선택하거나 목록에서 삭제할 도면층을 선택하면 된다.





[LAYDEL] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에서 [LAYDEL] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴바에서 [형식] - [도면층 도구] - [도면층 삭제]을 클릭한다.



◇ 리본 메뉴에서 [홈] - [도면층] - [삭제]을 클릭한다.









[LAYDEL] 명령을 실행하면 다음과 같이 나타난다.





명령 : LAYDEL



삭제할 도면층의 객체 선택 또는 [이름(N)]:
선택한 도면층: TXT
삭제할 도면층의 객체 선택 또는 [이름(N)/명령 취소(U)]:
******** 경고 ********
삭제 중인 도면층을 참조하는 2개 블록 정의가 있습니다.
블록은 재정의되며 해당 도면층을 참조하는 도면요소는
블록 정의에서 제거됩니다.
이 도면에서 "TXT" 도면층을 삭제합니다.





[LAYDEL] 명령의 옵션은 다음과 같다.



◇ [삭제할 도면층의 객체 선택] : 삭제할 도면층의 객체를 선택한다.



◇ [이름(N)] : 목롤이 나타나면 목록에서 삭제할 도면층을 선택한다.
