스케치업 프로 : 일자형 단독주택 모델링 따라하기 - 기본 형태 만들기



















이번 장에서는 실제적으로 일자형 단독주택 모델링을 따라하면서 필요한 방법과 도구에 대해서 설명해 나가고자 한다. 단독주택을 모델링을 하기 위해서는 실제 도면이 필요하지만, 여기서는 강좌를 따라하면서 실제 어떤 식으로 모델링이 이루어지는지 확인해 보자.













[템플릿 선택] 대화상자를 불러와서 [건축, 밀리미터]에서 더블클릭하여 불러오기를 한다.









[직사각형] 도구를 이용하여 상기 화면과 같이 임의로 직사각형을 그려준다.









[수치입력창]에 8000mm,12000mm를 입력하여 직사각형의 크기를 지정해 준다.









[밀기/끌기] 도구를 이용하여 직사각형의 면을 선택한후 [수치입력창]에 높이 값을 4350을 입력하여 높이를 지정해 준다.









직육면체의 앞쪽 면으로 마우스 포인터를 이동시켜서 마우스 휠을 아랫쪽으로 당겨서 화면을 축소시켜 준다.









[선] 도구를 이용하여 상기 화면과 같이 윗면의 앞쪽과 뒷쪽의 중간점에 선을 그려준다.









[선택] 도구를 이용하여 방금 전에 그려진 선을 선택한다.









[이동] 도구를 이용하여 상기 화면과 같이 윗면에 그린 선을 윗쪽으로 올려준다. [수치입력창]에 1650mm를 입력해 준다.









지붕을 형성하기 위하여 앞면의 대각선 두 객체를 선택한다. [선택] 도구를 활용하여 대각선 두 개를 선택한다.









[오프셋] 도구를 이용하여 선택된 대각선 두 객체를 100mm만큼 띄워서 복사한다.









지붕부분을 작업하기 위하여 마우스 포인터를 지붕이 형성될 부분에 위치시켜 놓고 마우스 휠을 앞으로 밀어서 확대해 준다.









[선] 도구를 이용하여 [오프셋]으로 복사한 객채와 원본 객체의 하나씩 연결해 보자. 왼쪽을 연결하고 오른쪽을 연결하면 면이 형성되는 것을 확인할 수 있다.









[궤도] 도구를 이용하여 상기 화면과 같이 지붕의 반대편으로 회전시키고 마우스 휠을 이용하여 확대/축소를 해보자.









[밀기/끌기] 도루를 이용하여 상기화면과 같이 지붕을 연결해 준다.









[수치입력창]에 12000mm에 425mm를 더하여 12425mm를 입력한다. 아니면 지붕의 앞면을 다시 [밀기/끌기] 도구로 선택하여 425mm를 입력해도 된다. 지붕이 수직면보다 앞으로 튀어 나오는 것을 확인할 수 있다.

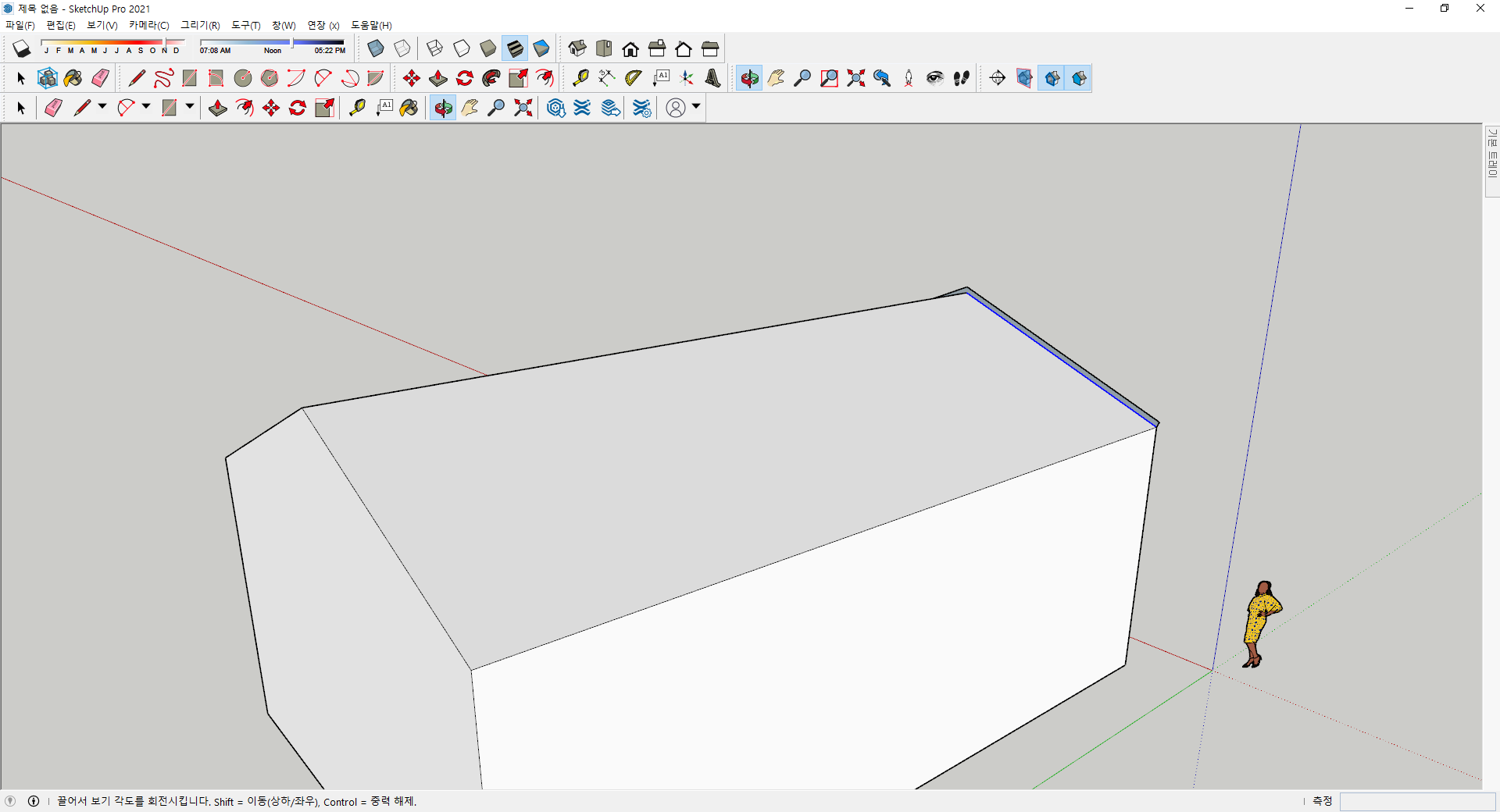

[궤도] 도구를 이용하여 다시 앞쪽으로 회전시켜 준다.









[밀기/끌기] 도구를 선택하여 지붕의 앞면을 클릭한다. [수치입력창]에 425mm를 입력하고 [Enter]를 누른다.









[궤도] 도구를 이용하여 상기 화면과 같이 지붕의 다른쪽으로 회전시키고 마우스 휠을 이용하여 확대/축소를 해보자. 마찬가지로 [밀기/끌기] 도구를 선택하여 지붕의 다른면을 클릭한다. [수치입력창]에 1000mm를 입력하고 [Enter]를 누른다. 반대 편도 마찬가지로 똑같이 만들어 준다.









[궤도] 도구를 활용하여 지붕의 아랫부분으로 화면을 변경시켜본다. 아랫쪽에 지붕을 형성하기 위하여 생긴 불필요한 선들이 보이는데 [지우개] 도구를 활용하여 지워준다.









반대편으로 돌려서 마찬가지로 불필요한 선을 지워준다.









모델링이 끝날 때까지 강좌를 진행해야 함으로 [파일(F)] - [저장(S)], [다른 이름으로 저장(A)]을 눌러서 저장한다.
