스케치업 프로 : 일자형 단독주택 모델링 따라하기 - 계단 만들기





















이번 장에서는 건물의 계단을 모델링하는 방법을 배워보도록 하자. 모델링이라는 것이 붙이고 빼고 조합하는 등 여러가지 방법과 기능을 활용하여 완성된 객체를 만드는 것이므로 각 모델링에 필요한 구성요소들을 하나씩 하나씩 만드는 방법을 베워두게 되면 나중에는 하나의 완성된 모델링을 눈으로 보게 될 것이다.









먼저 앞 장에서 저장했던 모델링을 화면으로 불러온다.









[뷰] 도구와 확대/축소를 이용하여 상기 화면과 같이 화면을 변경시켜 준다. 상기 화면과 같이 [줄자도구] 도구를 선택하고 건물의 왼쪽 모서리를 클릭하고 화면의 중간으로 끌고 가보자. 지붕의 꼭지점에서 점이 생기면서 보조선을 형성시킬 수가 있다.









중간에 형성시킨 보조선을 [줄자도구] 도구가 선택되어 있는 상태에서 클릭해서 왼쪽으로 이동한 다음 [수치입력창]에 1000mm를 입력하고 [Enter]를 누른다.









위와 같은 방법으로 중간의 보조선을 기준으로 좌우로 각각 보조선을 하나씩 그려준다.









같은 방법으로 수평의 보조선 중, 위에 있는 보조선에서 [줄자도구] 도구를 이용하여 위로 이동시키고 [수치입력창]에 500mm를 입력하고 [Enter]를 누른다.









상기 화면과 같이 [직사각형] 도구를 이용하여 상기 화면과 같이 직사각형을 그려준다.









[지우기] 도구를 이용하여 상기화면과 같이 불필요한 선과 보조선을 지워준다.









[뷰] 도구를 이용하여 상기 화면과 같이 변경시켜준다. [밀기/끌기] 도구를 선택하고 화면 앞으로 끌어준다음 [수치입력창]에 3000mm를 입력하고 [Enter]를 누른다.









[지우기] 도구를 이용하여 불필요한 보조선을 지워준다. [뷰] 도구를 활용하여 화면을 회전시켜서 반대편도 지워준다.









[줄자도구] 도구를 이용하여 직육면체의 앞면의 양쪽 모서리에서 각각 80mm씩 이동하여 보조선을 만들어준다.









직육면체의 앞면을 확대시켜서 [선]도구를 이용하여 상기 화면과 같이 양쪽의 보조선에 직선을 그려준다.









[뷰] 도구를 이용하여 직육면체의 윗면이 보이도록 화면을 변경시킨다. 앞면에 [선] 도구를 이용하여 선을 그렸듯이 윗면도 선을 그려준다. 이때 녹색의 선이 형성되어야 수직으로 선이 형성되는 것을 반드시 기억하자.

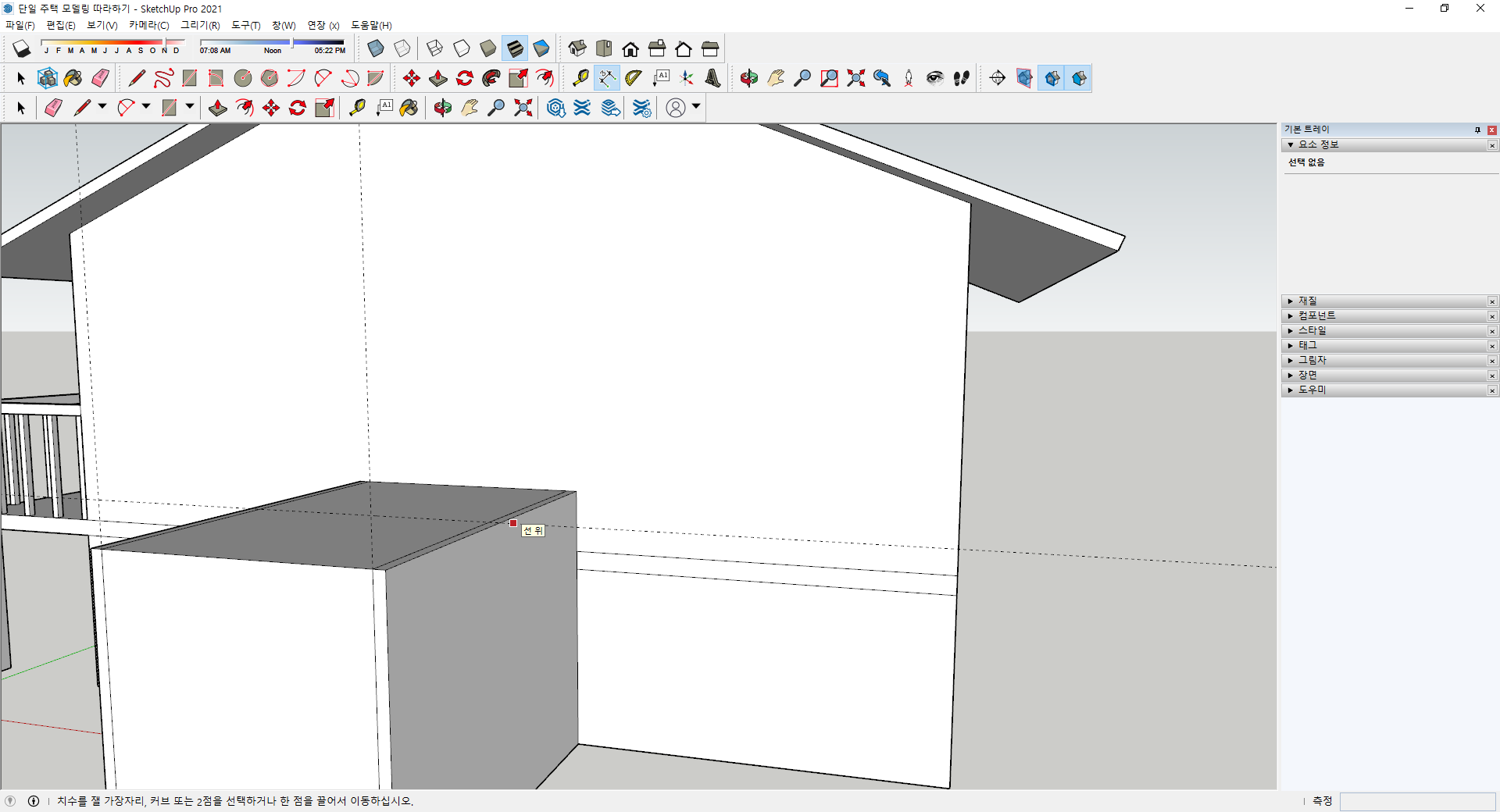

[뷰] 도구를 이용하여 화면을 상기화면과 같이 변경시켜준다. 직육면체의 윗면의 앞쪽 모서리를 기준으로 [줄자도구] 도구를 이용하여 안쪽으로 1500mm에 보조선을 형성시켜 준다.









안쪽에 그려진 보조선을 기준으로 상기 화면과 같이 [줄자도구] 도구를 이용하여 300mm 간격으로 4개의 보조선을 더 그려준다.









[뷰] 도구와 확대/축소를 이용하여 화면을 윗면이 잘 보이도록 변경시켜 준다. 그려진 5개의 보조선에 [선] 도구를 이용하여 가로로 선을 각각 그려준다.









[뷰] 도구와 확대/축소를 이용하여 직육면체의 앞면으로 화면을 변경시켜 준다. 직육면체의 아랫부분의 모서리를 기준으로 [줄자도구] 도구를 이용하여 상기 화면과 같이 간격이 200mm인 보조선을 6개 그려준다. 여기서 주의할 점은 보조선을 수직방향으로 그려야 하는데 수평방향으로 그리면 안된다. 만약 보조선을 그렸는데 선이 육면체의 앞면에 나타나지 않으면 수평방향으로 그려진 것임을 인식하자.









[밀기/끌기] 도구를 이용하여 윗면의 첫변째 면에서 클릭하여 앞 면의 첫 번째 보조선에 맞춰서 아래로 당긴다.









[밀기/끌기] 도구를 이용하여 나머지 계단도 형성시켜 준다.









[지우기] 도구를 이용하여 계단을 만들기 위해서 형성한 보조선들을 모두 지워준다.









[선] 도구를 이용하여 수평선의 중심과 수직선의 중심으로 대각선을 그려준다.









[밀기/끌기] 도구를 이용하여 안쪽으로 끝까지 밀어준다.









위와 같은 방법으로 반대편도 만들어 준다.









상기 화면과 같이 화면을 축소하여 전체적인 모양을 확인한 후 저장하기를 하고 마무리한다.
