오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 8. 작업 환경 설정









1. 뷰큐브 설정





오토데스크(Autodesk) 인벤터(Inventor)를 활용하여 3D 작업을 위해서는 작업환경을 사용자의 편의에 맞게 설정하는 것도 모델링을 위한 좋은 방법이라고 할 수 있다. 먼저 뷰큐브 설정을 통하여 평면전환이 어떤 방법으로 이루어지는 지 확인해 보자.









오토데스크(Autodesk) 인벤터(Inventor)에는 여러 개의 면이 존재하는데, 평면, 우측면, 정면, 배면과 같은 형태로 되어 있으며 상기화면의 빨간 사각형과 같이 뷰큐브의 형태로 설정되어 있다. 예를 들어 뷰큐브의 평면도를 마우스 왼쪽 버튼으로 클릭하게 되면 2D 평면상에서 스케치 작업을 진행할 수 있다.









뷰큐브에 마우스포인터를 위치시킨다음 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴가 나타나면 [옵션]을 선택한다.









[ViewCube 옵션] 대화상자가 나타나면 [화면표시] - [ViewCube 크기]에서 펼침메뉴(▼)를 누른다. 리스트상에서 [큼]을 선택한 다음 [확인] 단추를 클릭한다.









뷰큐브의 크기가 커진 것을 확인할 수 있다.









뷰큐브의 모서리를 클릭하여 정면, 우측면도, 평면도가 보이도록 한다.









뷰큐브에서 마우스 오른쪽 버튼을 클릭한다. 바로가기 메뉴가 나타나면 [현재 뷰를 홈 뷰로 설정] - [뷰에 맞춤]을 선택한다. 뷰큐브의 위에 보면 홈뷰라는 아이콘이 있는데 이 아이콘을 누르면 정면, 우측면도, 평면도의 3차원 형태로 전환된다.









2. 작업 트리 수정









작업트리란 오토데스크(Autodesk) 인벤터(Inventor)의 작업화면 옆에 트리구조로 되어 있는 부분으로 사용자가 2D와 3D 등의 작업을 하게 되면 작업내용이 트리구조로 표시되게 된다.









마우스 포인터를 'YZ 평면'으로 위치시킨 다음 클릭을 하고 조금 있다가 다시 클릭을 한다. 그러면 'YZ평면'이라는 이름을 편집할 수 있는 상태로 변경되는데, '우측면도'라고 입력하고 [Enter]를 누른다. 'XZ 평면'을 '평면도'로 변경하고, 'XY 평면'을 '정면도'로 변경하고, '중심점'을 '원점'으로 변경한다. 이런식으로 각 평면의 이름을 변경이 가능하며 작업내용도 이름을 변경하면 복잡한 모델링상에서 사용자가 쉽게 이름을 찾아서 작업이 가능하다.









3. 응용프로그램 옵션 수정









[도구] 탭에서 [옵션] 패널 - [응용프로그램 옵션]을 선택한다.









[응용프로그램 옵션] 대화상자에는 [일반], [저장], [파일], [색상], [화면표시], [하드웨어], [프롬프트], [도면], [노트북], [스케치], [부품], [iFeature], [조립품], [컨텐츠 센터] 등의 탭이 존재한다. 이 중에서 [일반],  [색상], [화면표시], [스케치], [부품] 탭의 옵션을 설정한다.









[일반] 탭에서 [시작작업] 앞의 체크 상자를 해제하고 [주식 축척]을 '2'로 설정한다.









[색상] 탭에서 [색상 체계]가 기본적으로 '겨울 밤'으로 지정되어 있으나, 만약 다른 항목이면 변경을 해준다.

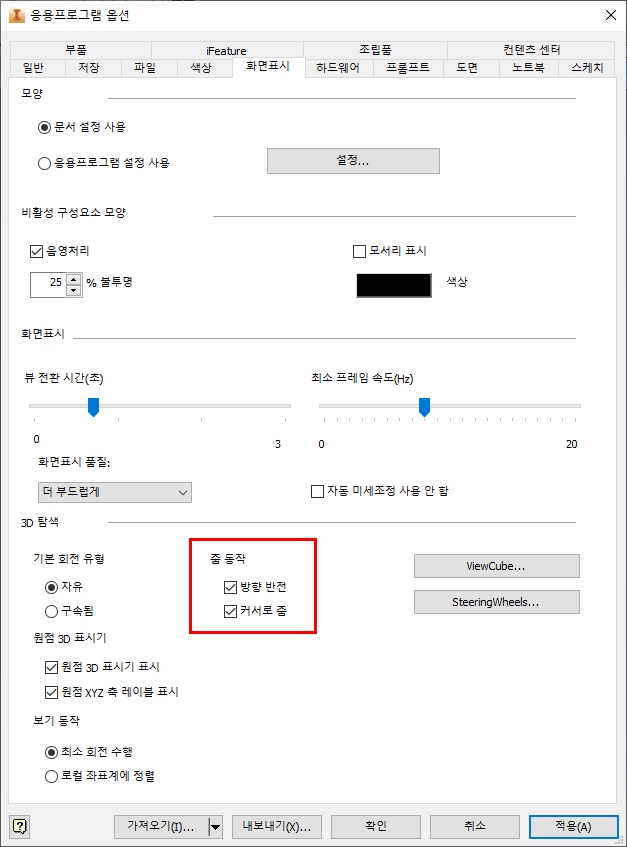

[화면 표시] 탭에서 [줌 동작]의 '방향 반전' 앞의 체크 상자에 체크표시를 해준다.









[스케치] 탭에서 '곡선 작성 시 모서리 자동투영' 앞의 체크 해제, '스케치 작성 및 편집을 위한 모서리 자동투영' 앞의 체크 해제, '스케치 작성 시 부품 원점 자동투영' 앞의 체크 설정, '점 정렬' 앞의 체크 설정을 한다. 화면표시에서 항목들 앞의 체크를 전부 해제 한다. [구속조건 설정]에서 [설정] 버튼을 클릭한다.









[치수]에서 '작성 시 치수 편집' 앞의 체크 설정을 하고 [확인] 단추를 클릭한다.









[부품] 탭에서 [새 부품 작성시 스케치] '새 스케치 없음'을 선택한다. 모든 설정이 완료되면 [확인] 단추를 클릭한다.









4. 문서 설정









[문서 설정] 대화상자에는 [표준], [단위], [스케치], [모델링], [BOM], [기본공차] 탭이 존재한다. 여기서는 [단위] 탭을 수정한다.









[단위] 탭에서 길이 : 밀리미터, 시간 : 초, 각도 : 도, 질량 : 그램으로 설정하고 [확인] 단추를 클릭한다.









5. 내보내기와 불러오기









[어플리케이션] 메뉴 - [다른 이름으로 저장] - [템플릿으로 사본 저장]을 선택한다.









[템플릿으로 사본 저장] 대화상자가 나타나면 파일이름과 확장자를 '부품.ipt'로 변경하고 [저장] 버튼을 클릭한다.









[새로만들기] - [새로 만들기]를 선택한다.









[새 파일 작성] 대화상자에서 [부품 - 2D 및 3D 객체 작성]에서 '부품.ipt' 템플릿 파일이 형성되어 있는 것을 알 수 있다.
