오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 13. 모따기, 모깎기, 자르기, 연장, 간격띄우기







이번 장에서는 셰이프들을 편집하는 도구들인 모따기, 모깎기, 자르기, 연장, 간격띄우기 등을 배워본다. 도형을 작도하는 과정에서 각 기능들에 대한 설명 및 직접 시연해 보도록 한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









상기화면과 같이 원점을 기준으로 직사각형을 그려준다. 오른쪽 수평선과 아랫쪽 수직선은 원접에서 연결되어 완전상태로 형성된다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









왼쪽 상부 모서리 안쪽으로 선이 교차될 수 있도록 수직선과 수평선을 그려준다.









1. 간격띄우기





간격띄우기는 사용자가 지정한 거리 만큼 객체를 띄워서 복사하는 기능으로, 마우스를 이용하여 간격띄우기할 방향을 선택할 수 있다.









[스케치] 탭 - [수정] 패널 - [간격띄우기] 도구를 선택한다.









수직선을 선택하고 오른쪽 방향으로 이동하면 똑같은 형태의 수직선이 나타난다. 중간에 거리값이 나타나는데 이때 사용자가 거리값을 입력하고 [Enter]를 누르게 되면 거리값만큼 띄워서 복사가 되면서 치수선이 나타난다.









수직선이 세 개가 될 수 있도록 만들어 준다.









수평선도 세 개가 될 수 있도록 만들어 준다.











2. 연장





연장은 객체를 연장하는 기능이다. 연장을 하기 위해서는 연장하려는 객체와 교차되는 객체가 있어야만 사용할 수 있다.









[스케치] 탭 - [수정] 패널 - [연장] 도구를 선택한다.









간격띄우기한 위에서 첫 번째 수평선을 클릭해서 오른쪽 수직선에 닿을 때까지 연결해 준다. 두번째 수평선은 두 번째 수직선에 닿을 때까지 클릭해서 연결해 준다.









3. 자르기





자르기는 교차하는 객체를 자르는 기능이다. 객체를 클릭하거나 드래그하여 드래그 선이 지나가는 곳의 객체를 자를 수 있다.









[스케치] 탭 - [수정] 패널 - [자르기] 도구를 선택한다.









선과 선이 교차하는 교차점을 기준으로 상기화면과 같이 모양이 형성될 수 있도록 불필요한 선들을 잘라내 준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









먼저 오른쪽 수평선에 전체적인 치수를 부가한다. 오른쪽에서 두 번째 수직선에 치수를 부가하여 완전상태로 만들어 준다. 오른쪽에서 세 번째 수직선에 치수를 부가하여 완전상태로 만들어 준다. 치수 '26'의 양쪽 수평선은 같은 레벨로 그려져야 하므로 구속조건을 활용한다.









[스케치] 탭 - [구속조건] 패널 - [동일선상 구속조건] 도구를 선택한다.









치수 '26'의 수평선을 선택하면 왼쪽에 있는 수평선이 오른쪽 수평선과 같은 레벨로 이동하면서 구속조건이 형성된다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

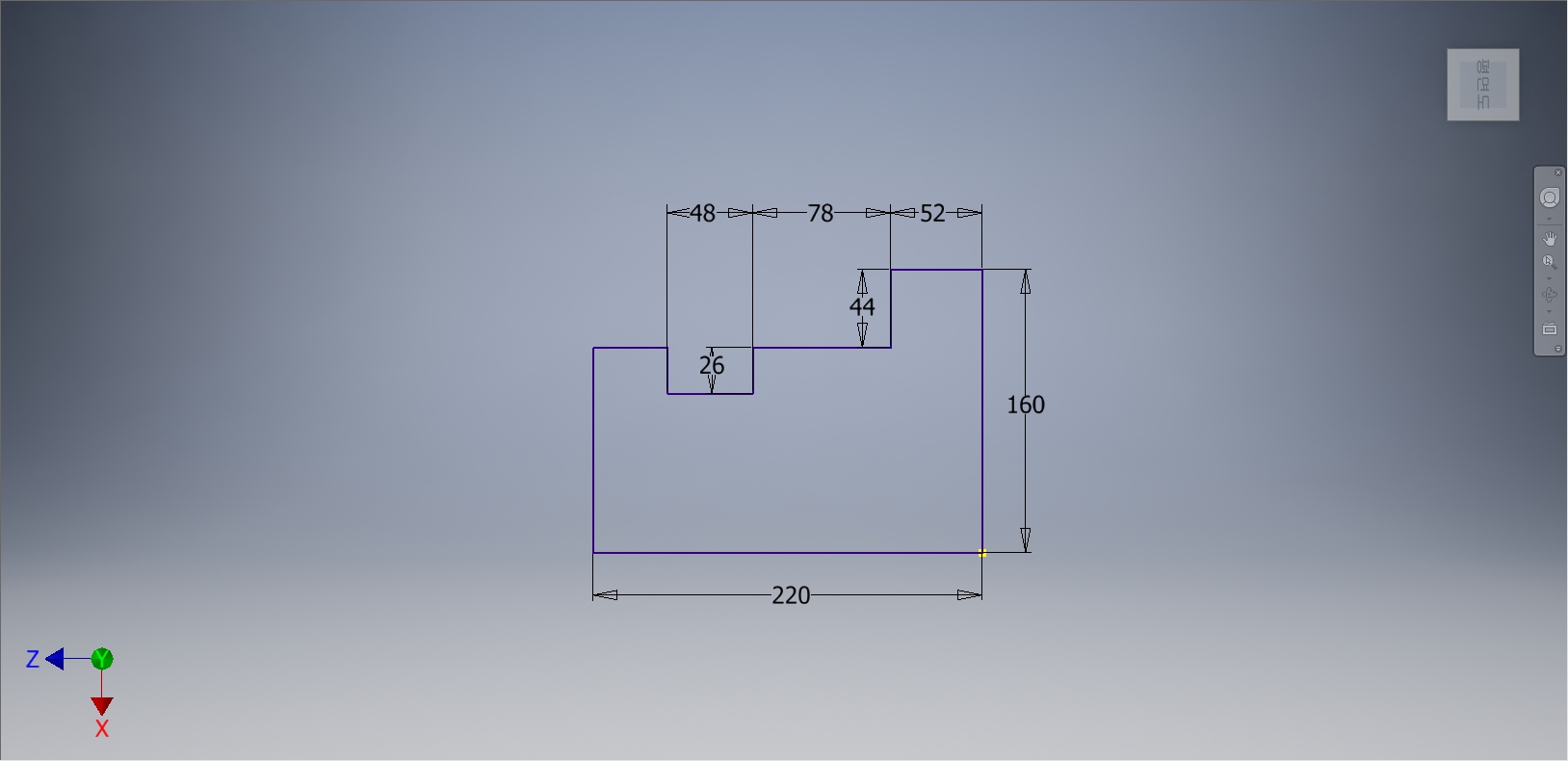

먼저 아랫쪽 수평선에 치수를 부가하여 전체적인 길이를 설정한다. 다음으로 오른쪽 끝에서부터 왼쪽 방향으로 치수를 부가해서 구속조건을 설정해주고 완전상태로 변경해 준다.









4. 모깎기





모깎기는 뾰족한 모서리 부분을 사용자가 지정한 거리만큼 둥글게 변형시켜 주는 기능이다. 선과 선을 클릭하거나 모서리의 꼭지점을 클릭하면 변형이 된다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모깎기] 도구를 선택한다.









[2D 모깎기] 대화상자가 나타나는데 10.000mm(반지름)를 입력한다.









도형의 윗쪽에 있는 모든 모서리의 꼭지점을 클릭한다.









상기화면과 같이 꼭지점들이 모깎기 형태로 변경되었으며 첫 번째 모깎기에는 치수 값이 나타난다.









5. 모따기





모따기는 뾰족한 모서리 부분을 사용자가 지정한 거리만큼 대각선으로 변형시켜 주는 기능이다. 이러한 모따기는 양쪽의 거리값을 다르게 하여 모양을 변경할 수 있다. 선과 선을 클릭하거나 모서리의 꼭지점을 클릭하면 변형이 된다.









[스케치] 탭 - [수정] 패널 - [모깎기] - [모따기] 도구를 선택한다. [모따기] 도구를 실행하면 [2D 모따기] 대화상자가 나타나는데 옵션은 아래와 같다.









가. 등거리



모따기를 하기 위한 두 객체의 모따기의 거리가 똑같은 형태를 말한다. 이때에는 거리 값만을 입력하면 모따기를 할 수 있다.









나. 부동거리



모따기를 하기 위한 두 객체의 모따기의 거리가 다른 형태를 말한다. 여기서는 거리1 값과 거리2 값을 서로 같게 하거나 다르게 설정하여 모따기를 진행할 수 있다.









다. 각도 및 거리



첫 번째 선택된 선으로부터의 각도와 두 번째 선택된 선의 교차점으로부터의 거리 간격띄우기로 정의된다. 거리 및 각도를 입력한다.









등거리로 지정하고 모따기할 값을 10mm를 입력한다. 상기화면과 같이 아랫쪽 모서리를 선택하면 대각선으로 모따기가 진행된다.
