오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 16. 구성선, 형상투영선

오토데스크(Autodesk) 인벤터(Inventor)와 솔리드웍스(Solidworks)를 통해서 3D Modelling을 진행해 보면 서로 같은 개념이나 기능을 가지고 있기도 하지만, 아예 개념이나 기능 자체 등의 활용방식이 다른 것도 존재한다. 이러한 서로 간의 프로그램들을 활용하면서 서로간의 장단점을 잘 파악해 두는 것도 프로그램의 활용에 있어서 좋은 방안이라고 볼 수 있다.













[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.

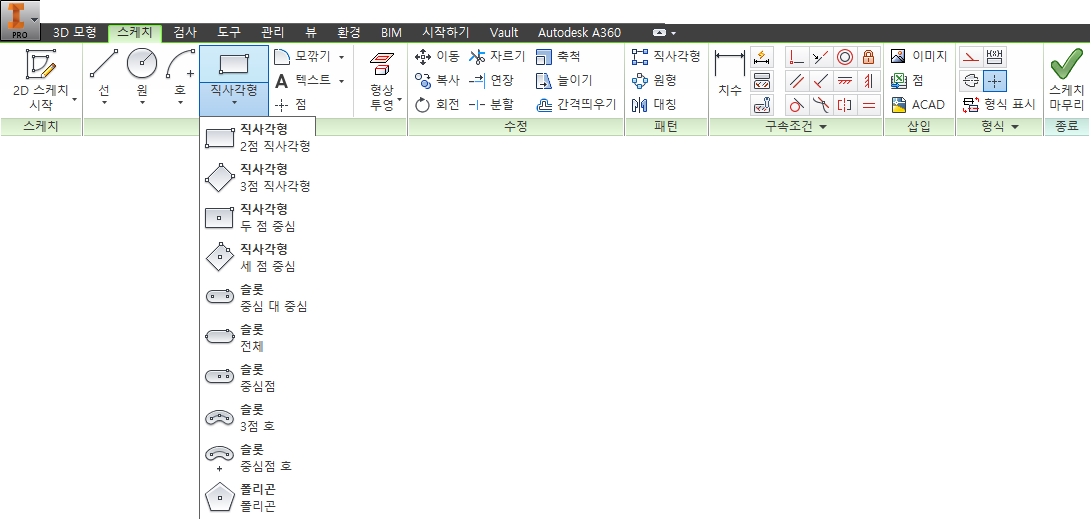

[스케치] 탭 - [작성] 패널 - [직사각형] - [2점 직사각형] 도구를 선택한다.









좌표계의 원점을 기준으로 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수]를 선택한다.









치수를 부가하여 정확한 직사각형이 생성될 수 있도록 만들어 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 거리값을 '7mm'로 변경한 다음 [확인] 단추를 클릭한다.









육면체가 형성되면 육면체의 윗면을 클릭한다. 윗면이 선택되면서 도구모음이 나타나는데 [스케치 작성]을 클릭한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









육면체의 임의의 장소에 정원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수]를 선택한다.









치수를 부가하여 정확한 원의 크기와 위치가 생성될 수 있도록 만들어 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 [차집합]을 선택해 준다. 작업화면의 3D Feature상에서 육면체에서 원통형이 빠진 모양이 형성되면 [확인] 단추를 클릭한다.









육면체의 윗면을 클릭한 다음 도구모음이 나타나는데 [스케치 작성]을 클릭한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









마우스 포인터를 이용하여 육면체의 윗면에서 끝점이나 중간점, 원의 사분점이나 중심점 등의 포인트를 잡아보자. 좌표계의 중심점을 제외하고는 포인트가 안잡히는 것을 알 수 있다.









구성선





솔리드웍스(Solidworks)에서는 중심선(보조선)이라는 도구가 있어서 사용자가 2D Sketch를 작성함에 있어서 유용하게 사용할 수 있지만, 오토데스크(Autodesk) 인벤터(Inventor)에서는 그런 도구가 없다. 그렇지만 비슷하게 활용할 수 있는 도구는 존재한다. 바로 구상선과 형상투영이라는 기능이다.









구성선이란 사용자가 작성해놓은 선, 원, 호, 사각형, 다각형 등의 일반선들을 보조선으로 변경해 주는 기능을 말한다. 솔리드웍스(Solidworks)에서는 중심선으로 선을 그리면 되지만, 오토데스크(Autodesk) 인벤터(Inventor)에서는 선을 그리고 나서 구상선으로 변경시켜 주어야 하는 것이다.









형상투영선





3D Feature나 2D Sketch의 형상을 투영시켜 투영선을 생성하는 기능이다. 점, 선, 면을 투영시킬 수 있으며 형상투영선을 사용하면 정확한 형상을 모델링할 수 있다.









[스케치] 탭 - [수정]패널 - [형상 투영] - [형상 투영]을 선택한다.









마우스 포인터를 이동시켜 육면체의 네 방향 꼭지점을 클릭한다. [형상 투영] 기능이 적용되면 육면체의 꼭지점에 십자선이 나타남을 알 수 있다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









육면체의 왼쪽 부분과 오른쪽 부분에 직선으로 사각형 모양의 도형을 형성시켜 준다. 반드시 닫힌 모양의 형태가 형성되어야 한다.









[스케치] 탭에서 [구속조건] 패널 - [치수]를 선택한다.









치수를 부가하여 정확한 원의 크기와 위치가 생성될 수 있도록 만들어 준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면 거리값을 '21mm'로 지정했는데 방금 그렸던 도형들이 돌출이 되지 않는다.









[프로파일]을 클릭하여 두 도형들을 선택해 준다. [확인] 단추를 클릭해 준다.









[3D 모델링] 탭 - [수정] 패널 - [모따기]를 선택한다.









[모따기] 대화상자가 나타나면 [등각거리]로 변경하고, 거리 값을 '14'로 지정한다.









육면체의 앞쪽 두 모서리를 클릭해준다. 45도 각도로 14mm의 거리에 맞는 모따기가 실행된다. [확인] 단추를 클릭해 준다.









상기화면과 같이 모델링이 완성되었다.
