오토데스크(Autodesk) 인벤터(Inventor) 따라하기 - 21. 피처의 패턴

오토데스크(Autodesk) 인벤터(Inventor)상에서 2D Sketch와 3D Feature상에서 구현되는 패턴은 사용하는 방식이 거의 비슷한다. 단지 2D의 형태를 3D형태로 변경시키는 정도로 볼 수 있다. 하지만 2D에 있지 않은 옵션들도 있는 점을 감안하여 적정한 사용법을 익혀두는 것도 모델링을 효율적으로 진행하는데 좋은 방법이라고 할 수 있다.









직사각형 패턴





피처를 직선의 방향, 즉 행과 열의 방향으로 배열시키는 기능을 한다. [직사각형 패턴]에는 다양한 옵션들이 존재하므로 아래의 설명을 잘 이해하고 사용해 보자.

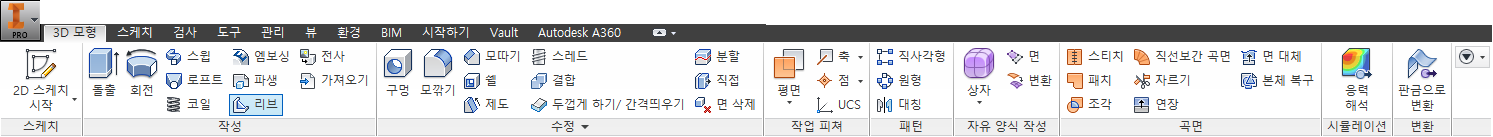

▦ 피처패턴 : 개별 피처를 패턴화한다.



▦ 솔리드패턴 : 솔리드 전체를 패턴화한다.



▦ 피처 : 피처의 선택한다.



▦ 방향1 : 모서리를 선택/미선택한다.



▦ 반전 : 패턴 방향을 반전시킨다.



▦ 중간평면 : 양방향으로 패턴을 생성한다.



▦ 수량 : 패턴을 수량을 지정한다.



▦ 간격 : 패턴의 간격을 입력한다.









스케치 연계 패턴





피처를 스케치 점에 배열 시키는 기능이다.











미러 패턴





평면을 기준으로 피처를 대칭복사시키는 기능이다.









원형 패턴





피처를 원형으로 배열시키는 기능이다.









[3D 모형] 또는 [스케치] 탭 - [2D 스케치 시작] 패널 - [2D 스케치 시작] 도구를 선택한다.









작업평면을 선택할 수 있는 화면이  나온다. 평면도(XZ Plan)를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.

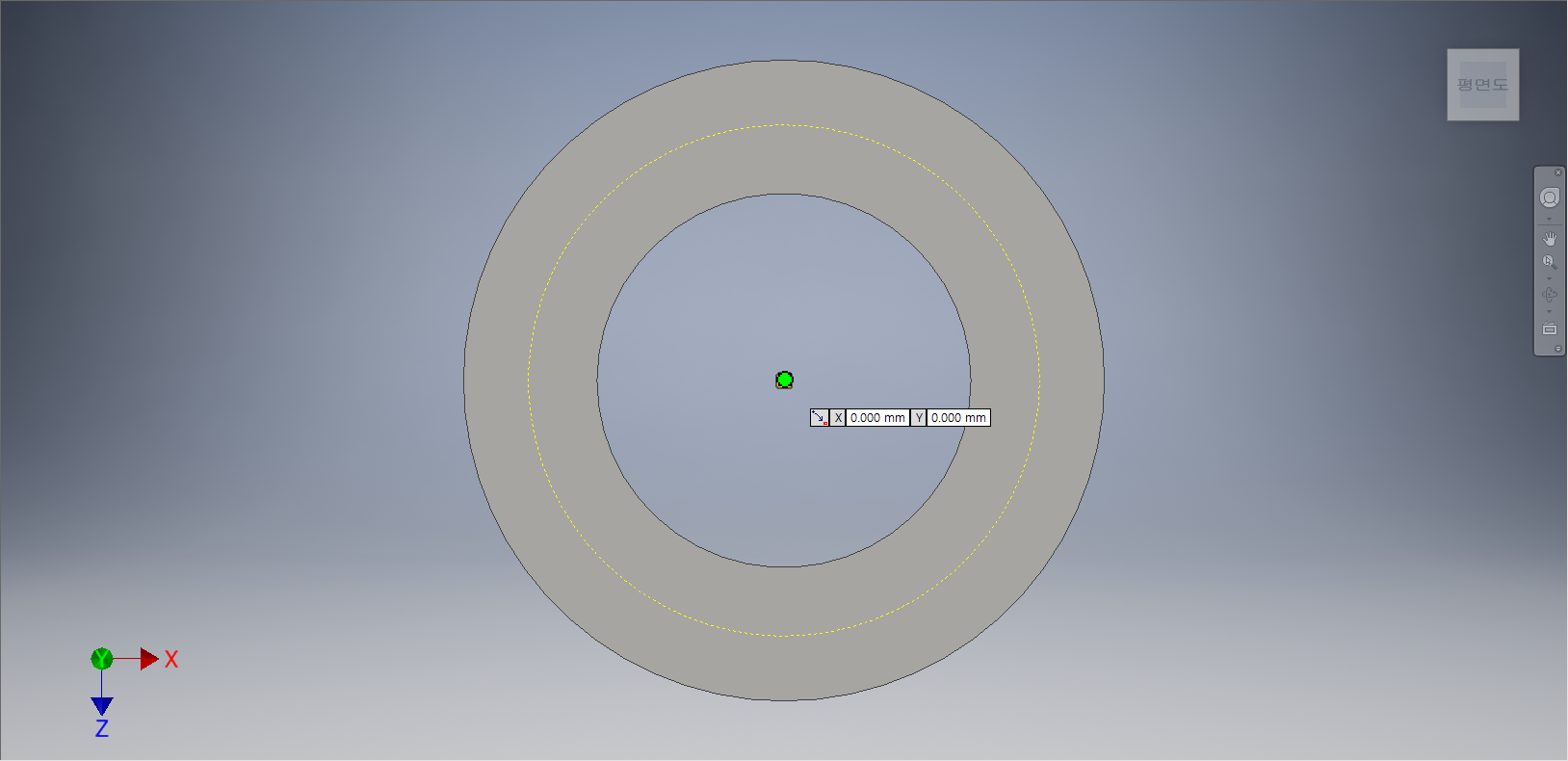

좌표계의 중심점을 기준으로 중심점 원을 두 개를 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점원에 치수를 부가하여 정확한 값이 부가됨과 동시에 완전구속상태로 만들어준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

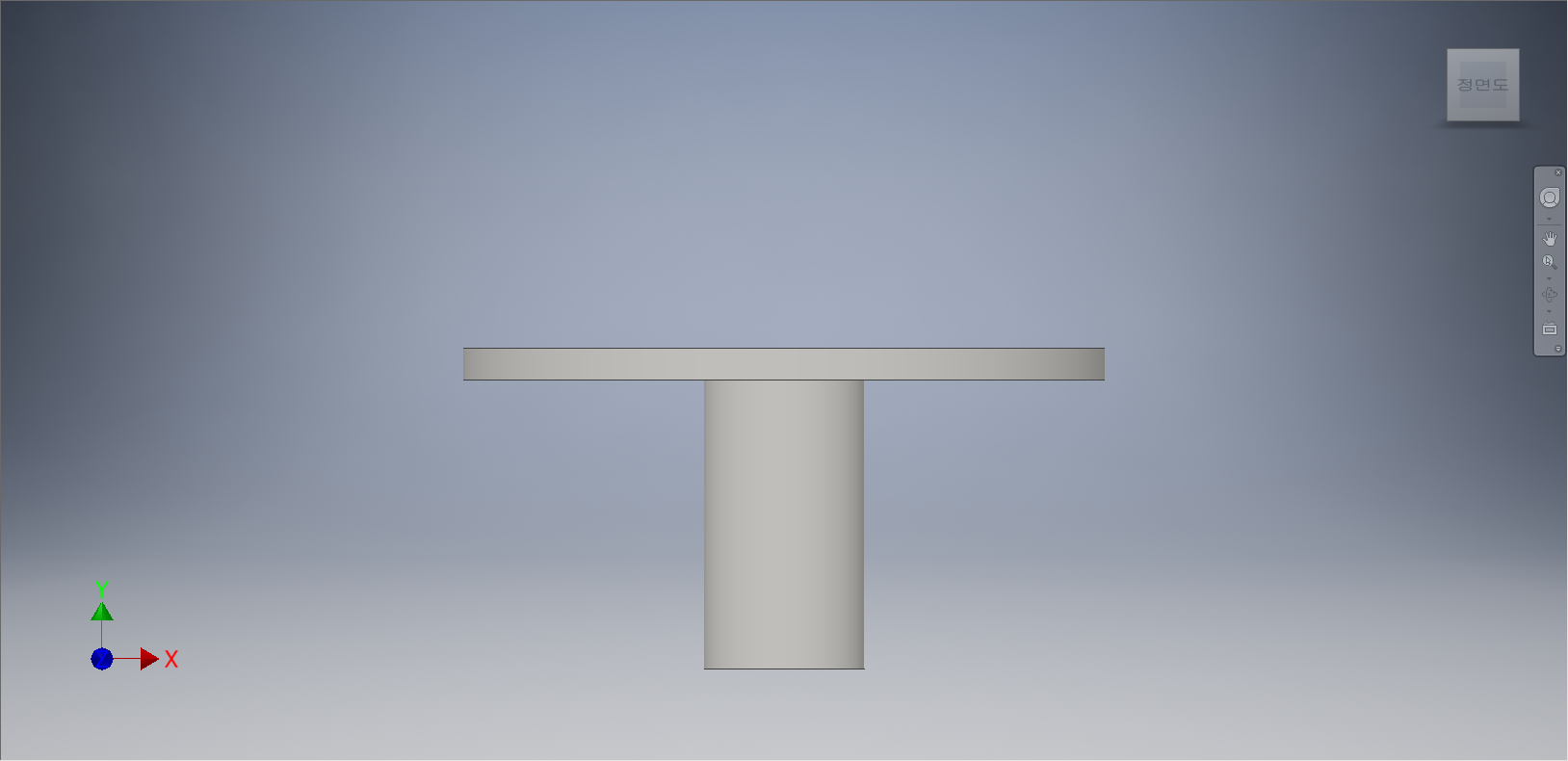

[돌출] 대화상자가 나타나면, 프로파일을 클릭하여 원과 원사이의 면을 선택한다. 거리값을 '3mm'를 입력하여 작업화면상에 돌출된 형태가 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성] 도구를 선택한다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









원점의 중심점을 지정하여 상기화면과 같이 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점원에 치수를 부가하여 정확한 값이 부가됨과 동시에 완전구속상태로 만들어준다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









좌표계의 중심점을 기준으로 수직선과 대각선을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심선과 대각선간 치수(각도)를 부가하여 정확한 값이 입력됨과 동시에 완전구속상태로 만들어준다.









직선들을 선택한 상태에서 [스케치] 탭 - [형식] 패널 - [구성] 도구를 선택하여 해제해 준다.

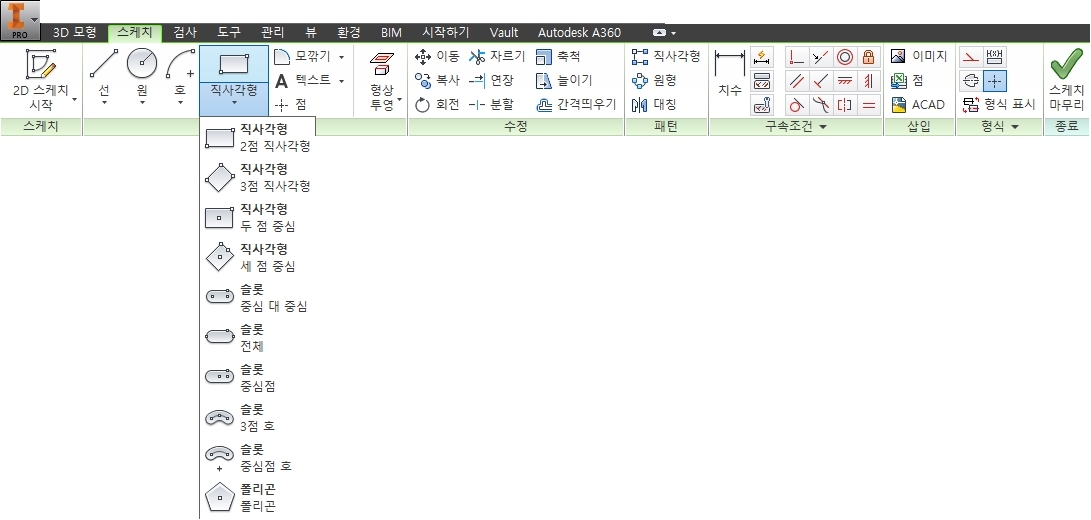

[스케치] 탭 - [작성] 패널 - [직사각형] - [중심점 호 슬롯] 도구를 선택한다.

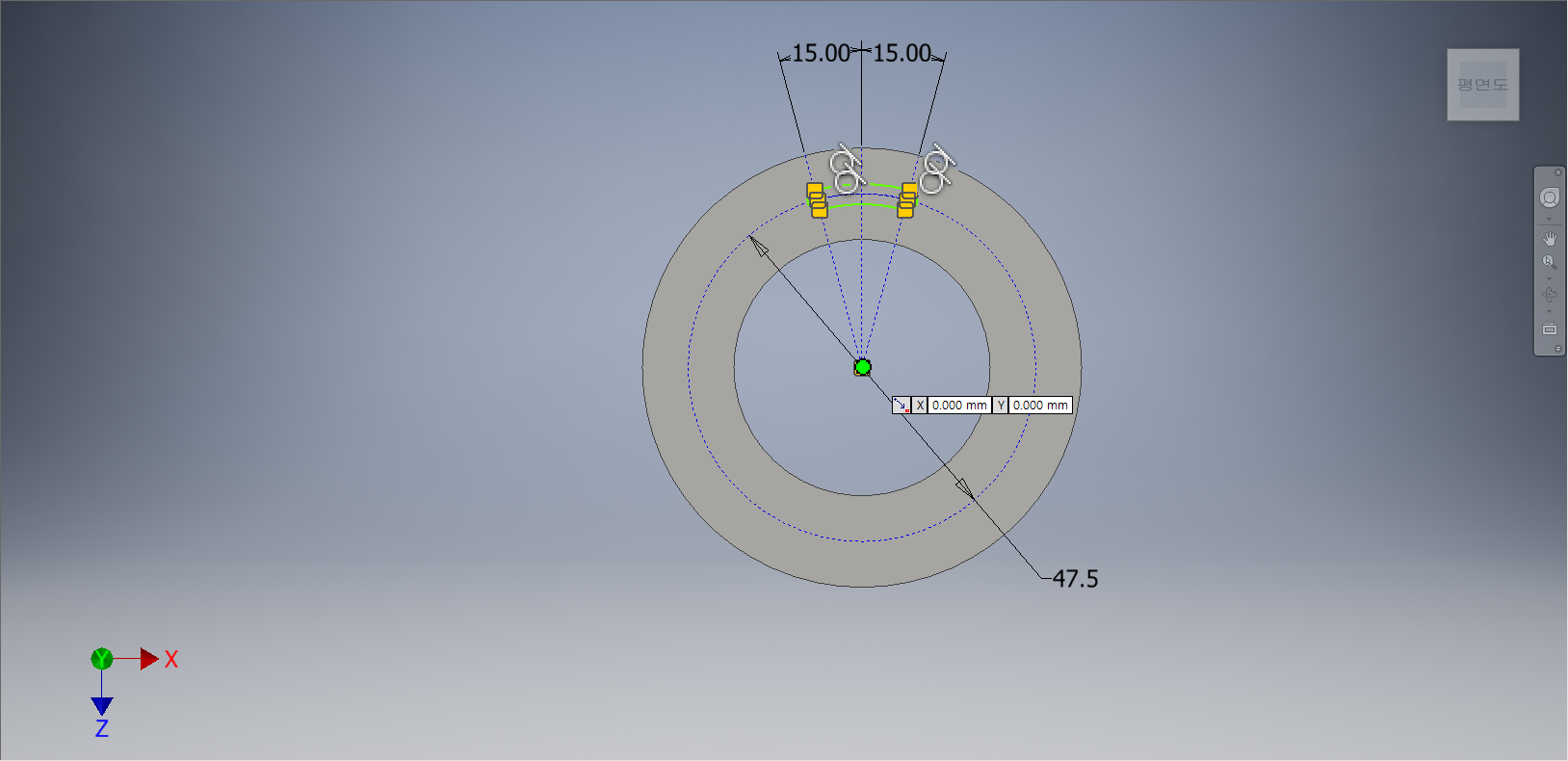

좌표계의 원점을 중심점으로 잡고, 양쪽 대각선을 지정하여 중심점 호 슬롯을 그려준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

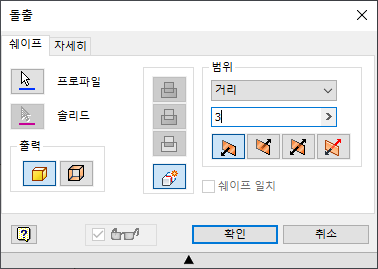

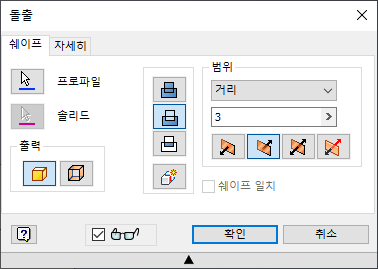

[돌출] 대화상자가 나타나면, 차집합을 선택한다. 거리값을 '3mm'를 입력하여 작업화면상에 빠진 형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.

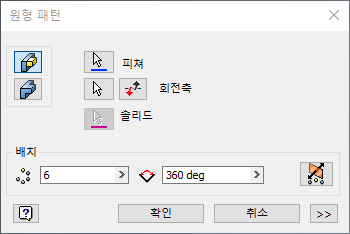

[원형 패턴] 대화상자가 나타나면, 피처를 클릭하여 슬롯을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 6개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









도형의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









좌표계의 중심점을 기준으로 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점원에 치수를 부가하여 정확한 값이 부가됨과 동시에 완전구속상태로 만들어준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

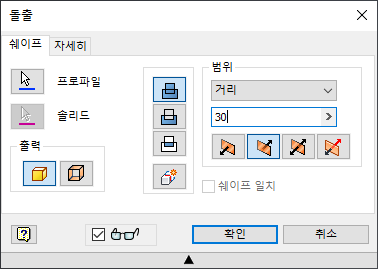

[돌출] 대화상자가 나타나면, 거리값을 '30mm'를 입력하고 '방향2'를 선택한다. 작업화면상에 돌출 형태가 나타나면 [확인] 단추를 클릭한다.









정면도(XY Plan)을 지정하고, [스케치 작성]을 선택한다.









[F7]을 눌러서 절단모서리투영을 누른다.

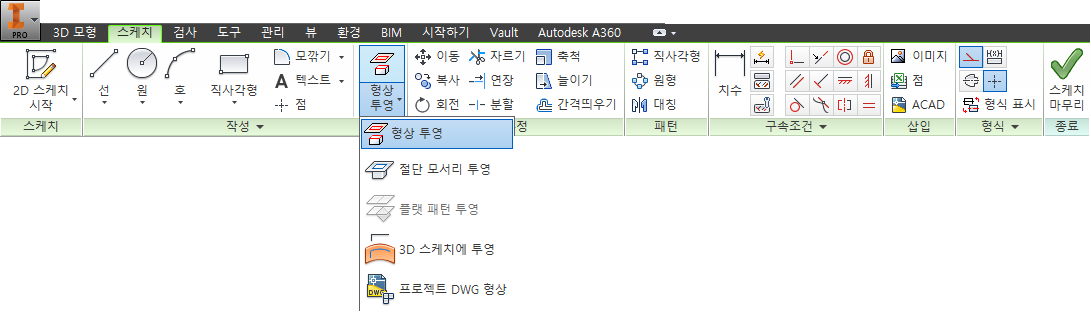

[스케치] 탭 - [수정]패널 - [형상 투영] - [절단 모서리 투영]을 선택한다.









모든 선들을 선택한다.









[스케치] 탭에서 [작성] 패널 - [선] - [선] 도구를 선택한다.









상기화면과 같이 원통과 원통사이에 선들을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.

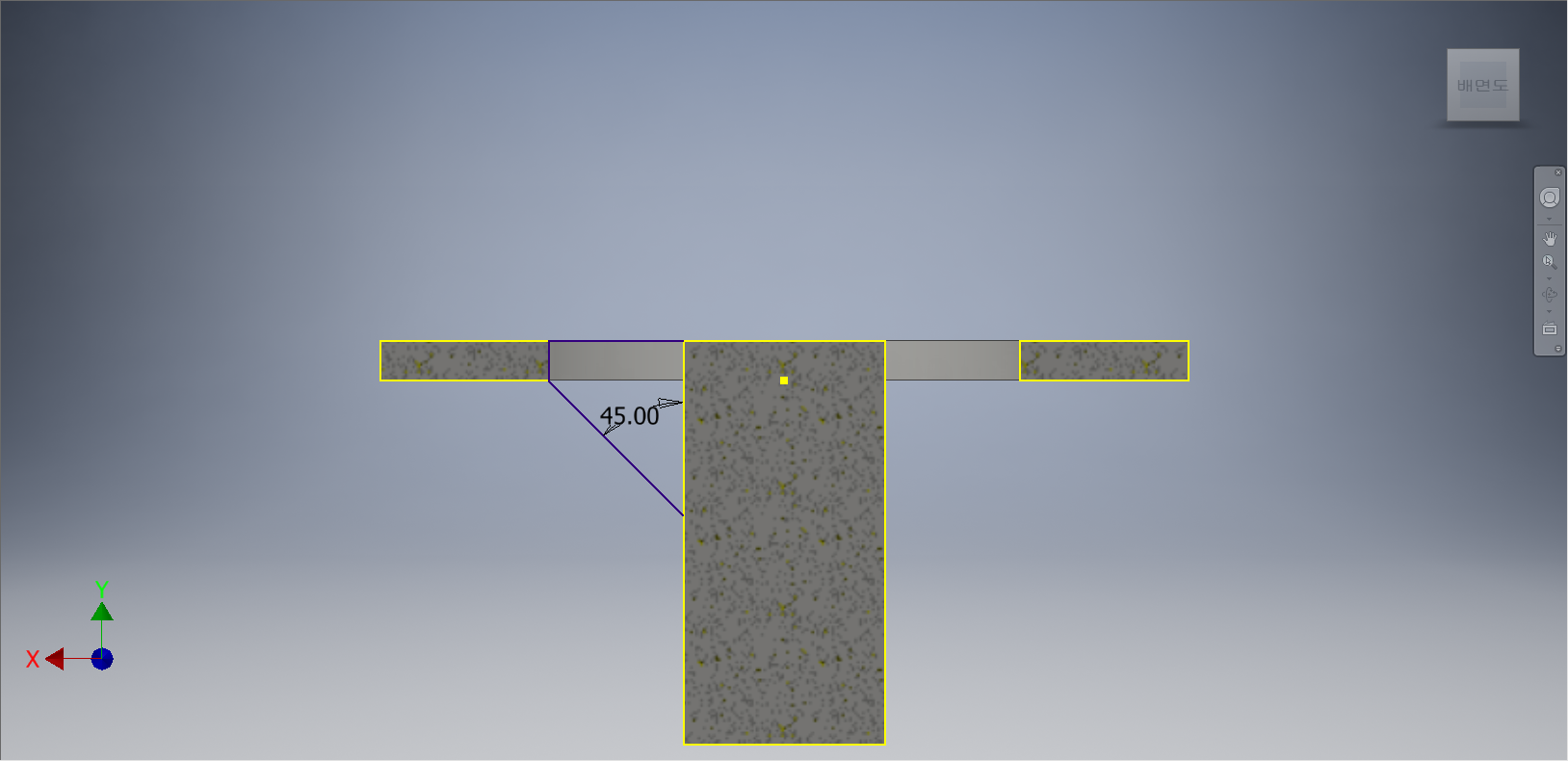

대각선에 치수를 부가하여 정확한 값이 부가됨과 동시에 완전구속상태로 만들어준다.









[스케치] 탭 - [종료] 패널 - [스케치 마무리] 단추를 선택한다.









[3D 모형] 탭 - [작성] 패널 - [리브] 도구를 선택한다.

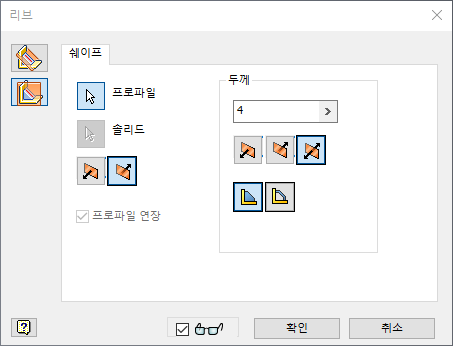

[리브] 대화상자가 나타나면, [스케치 평면에 평형]을 선택한다. 프로파일을 클릭하여 작성한 선을 선택하고 두께값을 '4mm'를 입력한다. 보강대 모양이 형성되면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] 패널 - [원형] 도구를 선택한다.

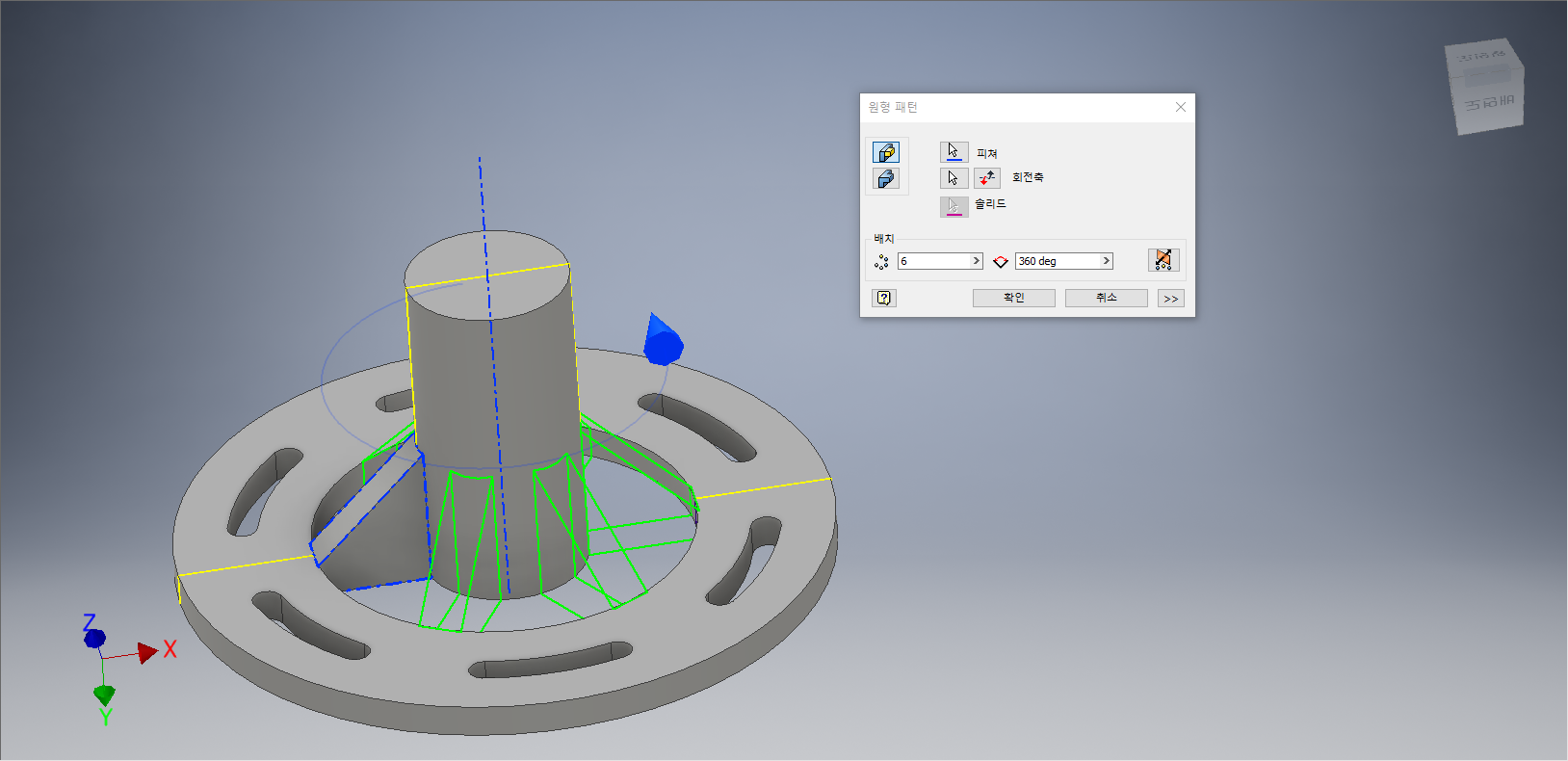

[원형 패턴] 대화상자가 나타나면, 보강대를 클릭하여 슬롯을 선택하고, 회전축을 가운데 원통을 선택한다. 배치를 6개로 지정하고, 작업화면상에 원형 패턴이 나타나면 [확인] 단추를 클릭한다.









원통의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [직사각형] - [두 점 중심 직사각형] 도구를 선택한다.









좌표계의 원점을 기준으로 중심점 직사각형을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









가로선과 세로선에 치수를 부가하여 정확한 값이 부가됨과 동시에 완전구속상태로 만들어준다.









[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.

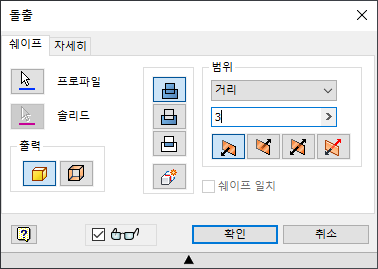

[돌출] 대화상자가 나타나면, 프로파일을 클릭하여 직사각형을 선택하고 거리값을 '3mm'를 입력한다. 작업화면상에 돌출 형태가 나타나면 [확인] 단추를 클릭한다.









육면체의 윗면을 클릭한다. 도구모음 중에서 [스케치 작성]을 선택한다.









[스케치] 탭 - [작성] 패널 - [원] - [중심점 원] 도구를 선택한다.









사각형의 왼쪽 윗부분에 중심점 원을 그려준다.









[스케치] 탭에서 [구속조건] 패널 - [치수] 도구를 선택한다.









중심점 원에 치수를 부가하여 정확한 값이 부가됨과 동시에 완전구속상태로 만들어준다.

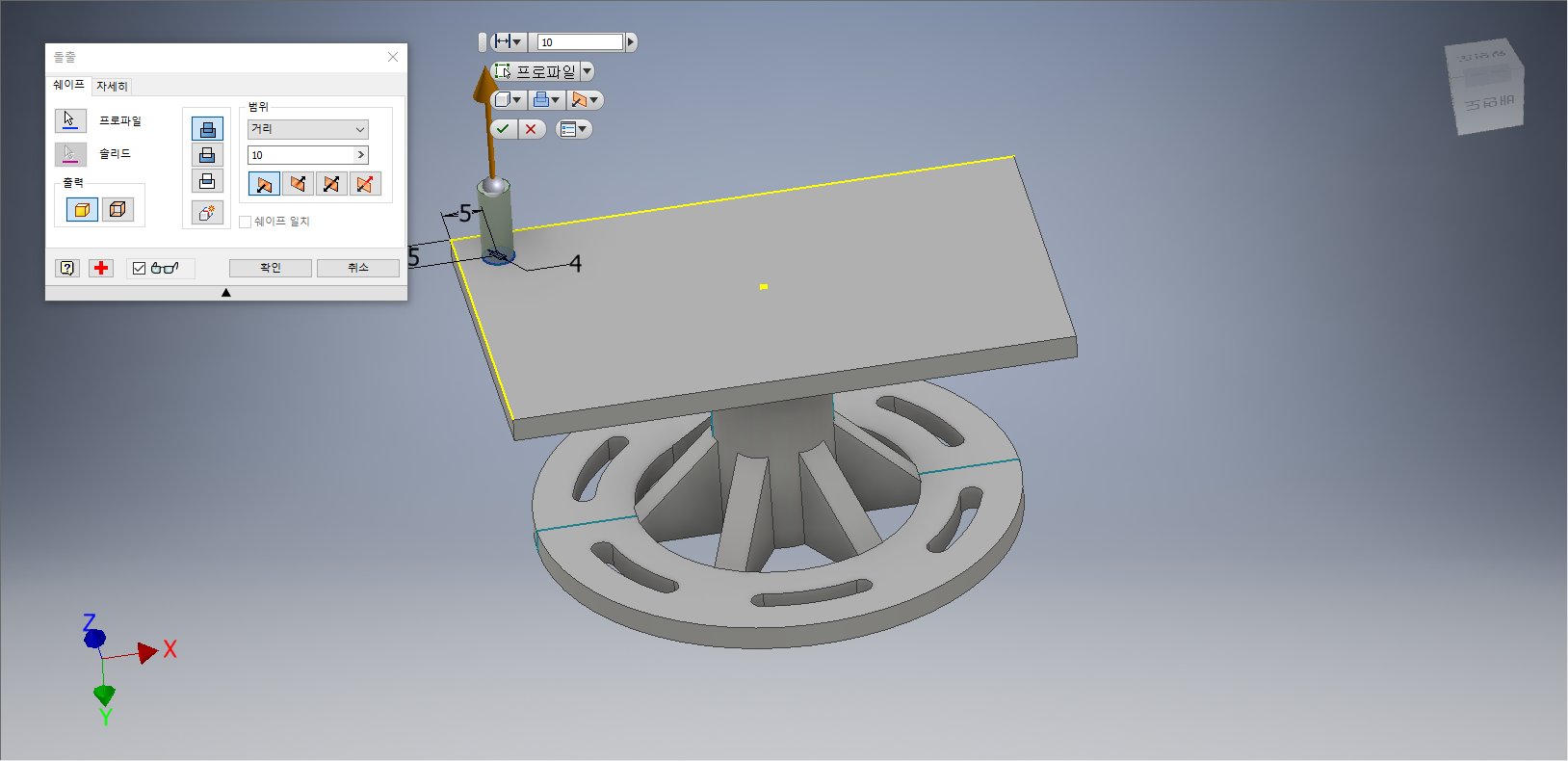

[3D 모델링] 탭 - [작성] 패널 - [돌출] 도구를 선택한다.









[돌출] 대화상자가 나타나면, 프로파일을 클릭하여 원형을 선택하고 거리값을 '10mm'를 입력한다. 작업화면상에 돌출 형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [패턴] - [직사각형] 도구를 선택한다.

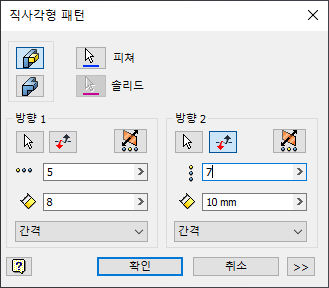

[직사각형 패턴] 대화상자가 나타나면, 피처를 클릭하여 원통을 선택한다. '방향1'에서 화살표를 눌러서 세로선을 선택하고 개수를 '5', 간격을 '8'로 지정한다. '방향2'에서 화살표를 눌러서 가로선을 선택하고 개수를 '7', 간격을 '10'으로 지정한다. 패턴 형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.









[모깎기] 대화상자가 나타나면 반지름 값을 2으로 입력하고 상기화면과 같이 보강대와 원통이 연결되는 모서리면을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









[3D 모형] 탭 - [수정] 패널 - [모깎기] 도구를 선택한다.

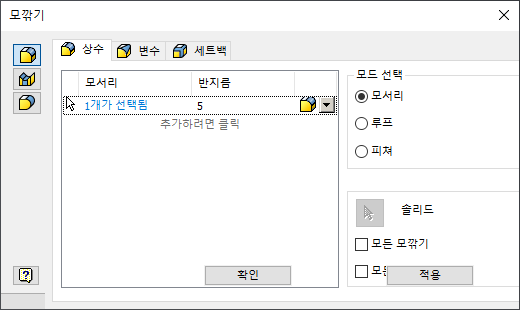

[모깎기] 대화상자가 나타나면 반지름 값을 5으로 입력하고 상기화면과 같이 육면체와 원통이 연결되는 모서리면을 선택한다. 모깎기 형태가 나타나면 [확인] 단추를 클릭한다.









모델링의 전체적인 이미지를 확인한 후 저장하고 종료한다.
