Chapter.1 AutoCAD 시작하기 - 01. AutoCAD 준비하기























01. CAD의 이해







CAD란 Computer Aided Design의 약자로 컴퓨터를 이용한 디자인을 말한다. 기존의 종이와 연필로 도면을 그리던 방식을 탈피하여 컴퓨터의 모니터와 키보드, 마우스, 펜 등을 이용하여 도면을 그리는 방식을 사용한다. 최근에는 도면 작성 뿐만 아니라 물류관리, 생산, 판매에 이르기 까지 CAD라는 개념을 발전시켜서 사용하고 있으며 다양하고 넓은 교육분야, 산업분야에서 널리 활용되고 있다.







02. CAD의 역사







1961년 미국의 저명한 컴퓨터 과학자인 패트릭 J. 핸래티 박사가 General Motors 연구소에 합류하여 DAC(Design Automated by Computer) 개발을 시작한다. 사실 CAD라는 용어는 컴퓨터화된 기계의 과학적 선구자이자 아버지인 더글러스 T. 로스에 의해 만들어졌는데 실제로 'CAD의 아버지'로 알려진 건 패트릭 J. 핸래티박사라고 할 수 있다.



​

1971년 Intel이 마이크로프로세스(Micro Processor)를 세상에 소개하던 시절, 핸래티 박사는 Automated Drafting and Machinery 즉 ADAM으로 알려진 CAD 소프트웨어(Software)를 소개하게 된다. 오늘날 상용 도면 소프트웨어의 약 90%는 그 뿌리가 ADAM에 있는 것으로 추정되고 있다.



​

그 이전인 1977년에는 첫 번째 3D CAD 시스템이며 독점적인 전용 하드웨어에서만 실행되던 CATIA가 출시되었는데 1981년에는 IBM에서 개인용 컴퓨터(Personal Computer)가 출시되어 대중들이 처음으로 경제적인 가격의 데스크톱 컴퓨터(Desktop Computer)를 접하게 되면서 큰 변화가 일어나게 된다.



​

1982년 말 존 워커는 오토데스크(Autodesk)를 설립했고 1년 후에 최초의 PC용 CAD 프로그램인 AutoCAD를 발표해 디자인 세상을 완전히 바꿔 놓았다.



​

현재의 캐드(CAD)는 어떨까? 1983년에 세상에 소개된 AutoCAD는 현재에도 설계 분야에서 필수적인 비즈니스 도구(Tool)로 굳건하게 자리를 잡고 있다. 그리고 꾸준하게 개발되고 있고 좀 더 편리하게 그 개발에 박차를 가하고 있다.







03. CAD의 종류와 응용분야







CAD는 다양한 종류의 소프트웨어(Software)가 개발되었으며, 시중에서 판매 및 유통이 되고 있다. 이 강좌에서 배우고자 하는 AutoCAD외에도 CADian, ZWCAD, GstarCAD, Microstation, Catia, Solidworks, Inventor 등 종류도 다양할 뿐만 아니라 앞으로도 새로운 종류의 CAD가 추가로 개발된 예정이다. CAD는 각 분야에서 널리 사용되고 있는데 특히 기계, 건축, 토목, 군사, 우주 항공 등 다양한 산업군에서 광범위하게 이용되고 있다.







04. AutoCAD의 이해







AutoCAD는 미국의 오토데스크(Autodesk)사에서 개발한 소프트웨어(Software)로, 2차원(2D)과 3차원(3D) 디자인 제도를 위한 CAD 응용 소프트웨어이다.

​



1982년 12월에 처음 출시한 AutoCAD는 IBM PC에서 실행 가능한 최초의 캐드(CAD) 프로그램 가운데 하나였다. 그 당시의 CAD 소프트웨어는 컴퓨터에 연결된 그래픽 터미널에서 작동되었다.



​

초기 버전에는 더 복잡한 물체를 만들기 위해 원시적인 객체를 사용하였으나, 1990년 중반 이후에는 C++ API를 통해서 현재의 많은 객체들을 지원하게 되었다. AutoCAD는 생산성을 극대화하도록 고안된 도구를 사용하여 상세 디자인 및 문서화 작업을 빠르고 효과적으로 수행할 수 있으며, 3D 자유형 도구로 모든 컨셉(Consept)을 가상으로 디자인 및 시각화 할 수 있다. 또한 사용자에 맞게 설정을 구성하여 소프트웨어를 확장하고, 사용자 워크플로우(Work Flow)를 구축할 수 있다.



​

오토캐드의 제품의 종류에는 AutoCAD, AutoCAD LT, Autodesk Architectural Desktop, AutoCAD Electrical, AutoCAD Mechanical, AutoCAD Civil 3D, AutoCAD MAP 3D 등이 있다.



























(1) 'AutoCAD 2019'의 설치 프로그램이 저장되어 있는 폴더를 열어 보면 위의 화면과 같이 여러 개의 폴더와 메인화면에 파일들이 나타난다. AutoCAD 2019 프로그램을 내 컴퓨터에 설치하기 위해서는 [Setup.exe]라는 응용프로그램을 실행시키면 된다.









(2) [Setup.exe]라는 응용프로그램을 실행시키면 [설정 초기화]라는 윈도우 창이 활성화되면서 하단에 [초기화 중]이라는 진행상태가 나타난다.









(3) [AUTODECK AUTOCAD 2019]라는 윈도우 창이 활성화된다. 오른쪽 아랫부분의 [설치(이 컴퓨터에 설치)]를 클릭하면 AutoCAD 2019 프로그램 설치를 시작한다.







(4) 화면하단에 설치 요구사항에 관련된 정보사항이 나타나면서 설치의 진행상황을 보여준다.









(5) AutoCAD 2019 프로그램의 설치가 끝나면 'Autodesk 라이센스 및 서비스 계약'이라는 윈도우 창이 활성화되는데 내용을 잘 읽오보고 [동의함]을 선택한후 [다음]버튼을 클릭한다.









(6) AutoCAD 2019 버전에서 제공되는 소프트웨어는 Autodesk AutoCAD 2019, Autodesk Recap, Autodesk Recap Photo가 있으며 상기의 창은 여기에서 제공되는 소프트웨어를 전부 설치할 것인지 또는 사용자가 원하는 소프트웨어만 설치할 것인지를 설정하는 창이다. 원치 않는 소프트웨어는 프로그램 앞에 있는 체크박스를 해제하면된다. 선택이 완료가 되었다면 [설치] 버튼을 클릭한다.









(7) 설치에 필요한 [Direct X Runtime] 프로그램을 비롯한 AutoCAD 2019에서 제공되거나 필요로 하는 프로그램의 설치 진행을 보여주는 창으로 하단에 [전체 진행률]을 통하여 현재 진행상태를 보여준다. 만약 설치를 취소하고 싶다면 오른쪽 하단에 있는 [취소]버튼을 클릭하면 된다.









(8) AutoCAD 2019에서 필요로 하는 모든 프로그램이 설치 완료가 되면 상기와 같은 창이 나타나면서 현재 사용자의 컴퓨터상에 설치되어진 프로그램을 보여준다. [마침] 버튼을 클릭한다.









(9) [마침] 버튼을 클릭하면 [설정]이라는 상기의 창이 나타나는데, AutoCAD의 각종 프로그램들이 설치가 되어 Windows 10 시스템에 적용을 하기 위해서는 시스템을 다시 시작해야 한다는 윈도우 창이 생성된다. [예] 버튼을 클릭한다. AutoCAD 2019의 설치에 관련된 모든 사항이 끝이 난다.





















AutoCAD 2019를 설치하고 나면 바탕화면에 [AutoCAD 2019 - 한국어(Korean)] 바로가기 아이콘이 생성된다. 이 아이콘을 더블클릭하면 AutoCAD 2019가 실행되면서 아래와 같은 화면이 나타난다.











01 시작하기







AutoCAD 2019를 시작한다.







02. 최근문서







최근에 AutoCAD 2019를 사용하여 작성된 도면을 불러올 수 있도록 빠르게 접근한다.







03. 알림







사용 가능한 업데이트 정보를 제공한다. 업데이트 정보가 없으면 알림 정보창에 나타나지 않는다.







04. 연결







Autodesk에서는 A360이라는 무료 저장소와 공동 작업 공간 및 클라우드, 서비스 등을 제공하는데 언제 어디서든지 다른 사용자와 도면 작업을 공유할 수 있게 해주는 클라우드 서비스이다. A360 서비스는 AutoCAD 2013 버전부터 제공되기 시작하였다.

























AutoCAD 2019를 실행시키고 [시작하기]를 클릭하면 상기와 같은 화면이 나타난다. 사용자가 도면을 작도하기 위해서는 화면이 어떠한 형태의 플랫폼으로 설계가 되었는지 확인하여 좀더 편리하고 신속하게 도면을 그릴 수 있는 방법을 모색하는 것이 무엇보다 중요하다.





① 응용 프로그램



② 신속 접근 도구 바



③ 메뉴 바



④ 리본 메뉴



⑤ 뷰 포트 컨트롤



⑥ 도면 작업 윈도우



⑦ 뷰 큐브 도구



⑧ 탐색 바



⑨ UCS 아이콘



⑩ 명령 프롬프트(Command Line)



⑪ 상태 표시 바









01. 응용 프로그램







응용 프로그램은 AutoCAD 2019화면의 왼쪽 최상단에 위치한 [A]라는 아이콘으로 [새로만들기], [열기], [저장], [다른 이름으로 저장], [가져오기], [내보내기], [게시], [인쇄], 도면 유틸리티], [닫기] 등과 같이 빈번하게 사용하는 메뉴들로 구성되어 있다.











02. 신속 접근 툴 바

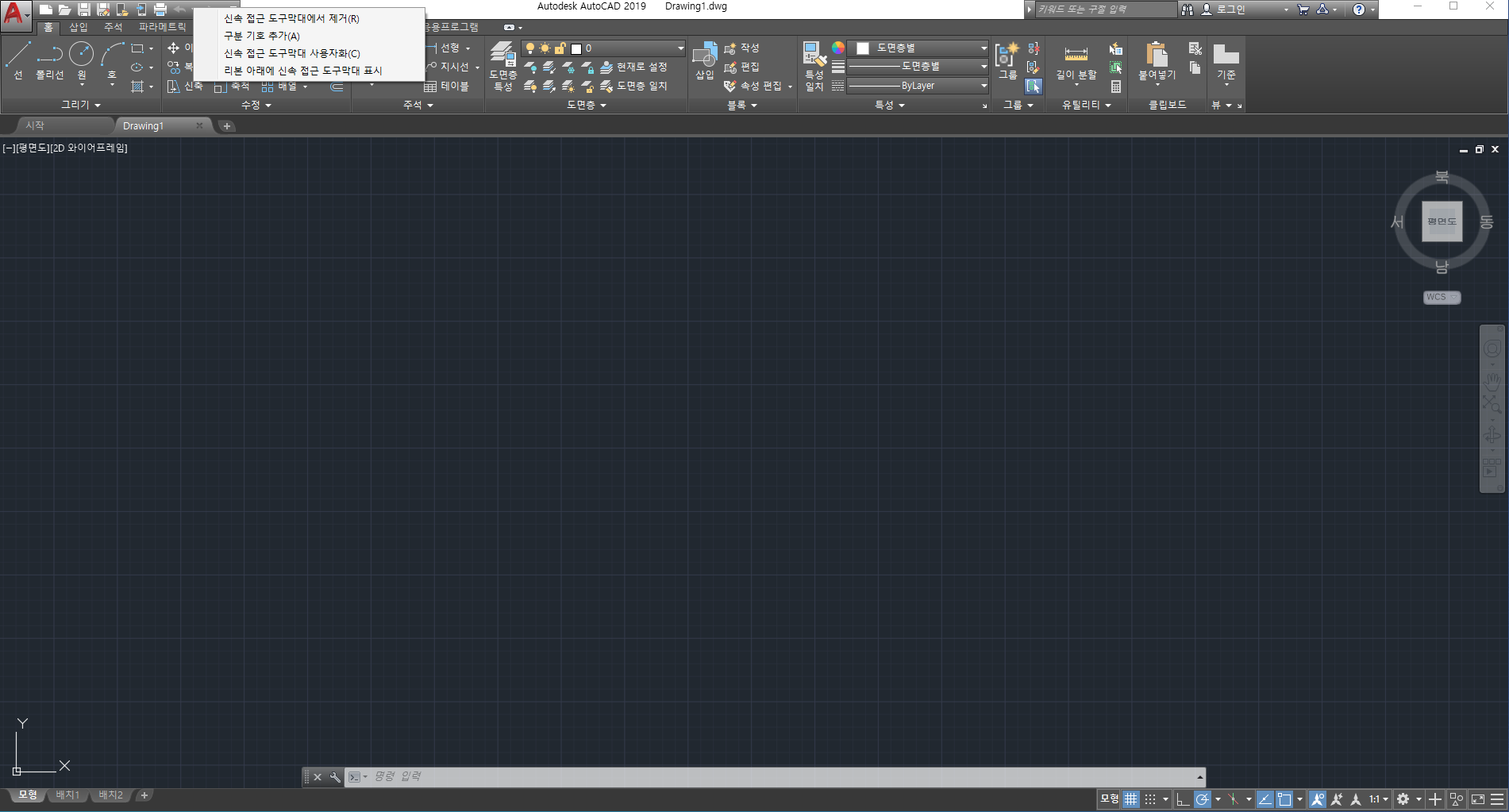

신속 접근 툴 바는 자주 사용하는 도구에 빠르게 접근할 수 있도록 필요한 도구만 모아놓은 툴 바이다. 윗쪽의 아이콘들에서 마우스 오른쪽 버튼을 클릭하면 팝업 메뉴가 나타나면서 툴 바에 생성되어 있는 메뉴들을 추가로 생성하거나 필요없는 메뉴들을 제거할 수 있도록 도와준다.













03. 메뉴 바와 리본 메뉴







AutoCAD 2019의 사용되는 메뉴들을 카테고리 형식으로 설정하여 화면상에 보여주는 역할을 한다. 각 메뉴마다 리본 메뉴가 변경되어 나타나며 리본 메뉴는 AutoCAD 2019를 이용하여 도면을 작도하기에 필요한 명령으로 구성되어 있다.















04. 도면 작업 윈도우







도면 작업 윈도우는 사용자가 실제적으로 도면작업이 이루어지는 공간으로, 이 공간의 색상은 변경이 가능하다.











05. 명령 프롬프트(Command Line)







AutoCAD의 장점 중 하나는 Command Line을 통하여 사용자가 명령을 실행할 수 있다는 것이다. 몰론 사용자가 명령어를 숙지하여야 가능한 부분이지만 도면을 신속하게 그릴 때 유용하게 사용할 수 있다.











06. 상태 표시 바







상태 표시 바는 현재 커서의 위치 좌표와 함께 모눈과 직교, 극좌표, 객체 스냅 등의 설정 상태가 표시된다.











AutoCAD 2019화면의 오른쪽 최하단의 [사용자화] 아이콘을 클릭하면 상태 표시 바에 표시될 항목을 선택할 수 있다.
