Chapter.1 AutoCAD 시작하기 - 02. 작업 시작하기























[NEW]는 도면을 작성하기 위하여 새로운 도면을 만들기 위한 명령어이다. 템플릿(Templet)을 선택해 도면 단위와 도면층, 스타이로가 같은 기본 설정값 등이 설정된 상태에서 새 도면을 준비할 수 있다.





[NEW] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [NEW] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 단축키 [Ctrl + N]을 누른다.

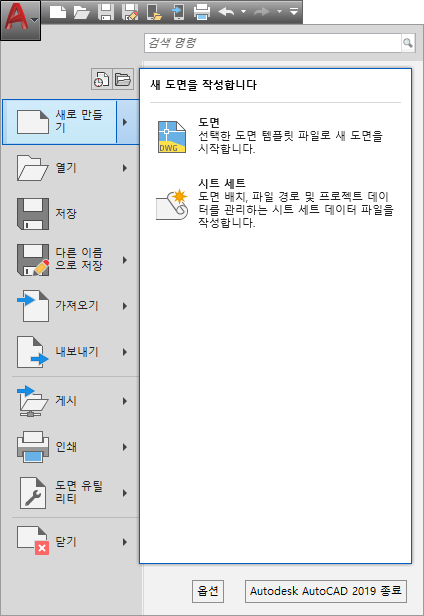

◇ AutoCAD 2009 화면상의 왼쪽 맨윗부분의 [응용프로그램(A)] - [새로 만들기]를 클릭한다.



◇ [응용프로그램(A)] 옆의 [신속 접근 바]에서 [새로 만들기] 아이콘을 클릭한다.

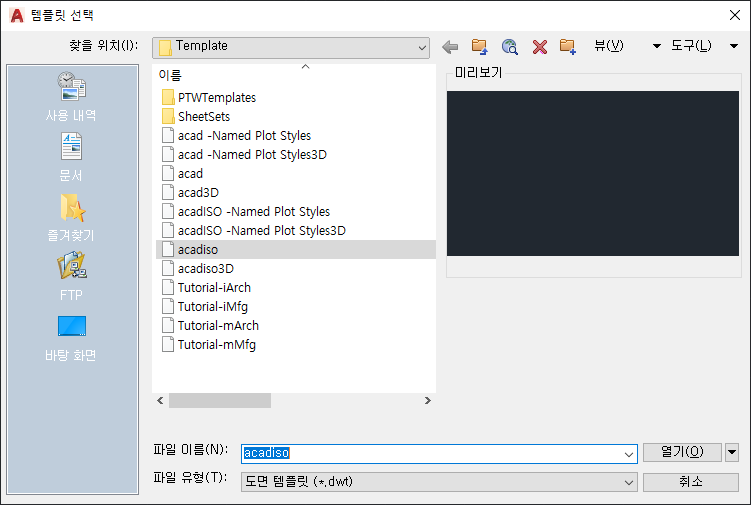

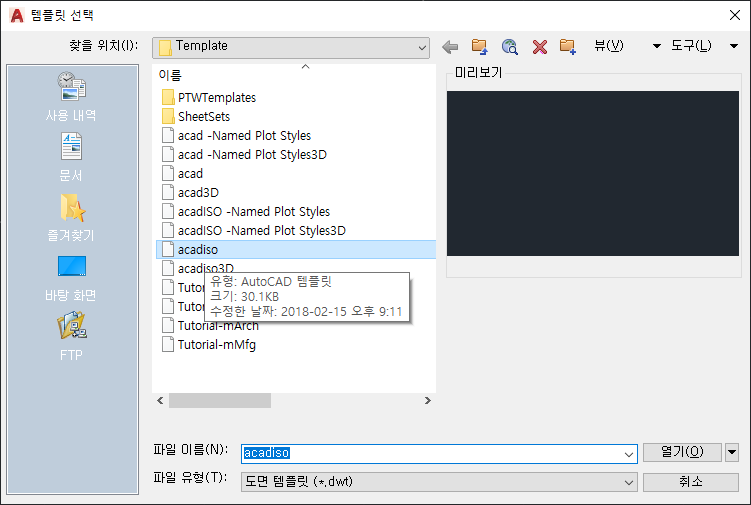

[NEW] 명령이 실행되면 [템플릿 선택] 윈도우 창이 나타나는데 [Template] 폴더에서 새 도면을 작성하기 위한 템플릿을 선택하고 [열기(O)] 버튼을 클릭하면 새 도면을 준비한다. 일반적으로 사용하는 단위는 밀리미터(mm)이므로 무엇을 선택해야 할지 알 수 없으면 [acadiso.dwt]를 선택하면 된다.

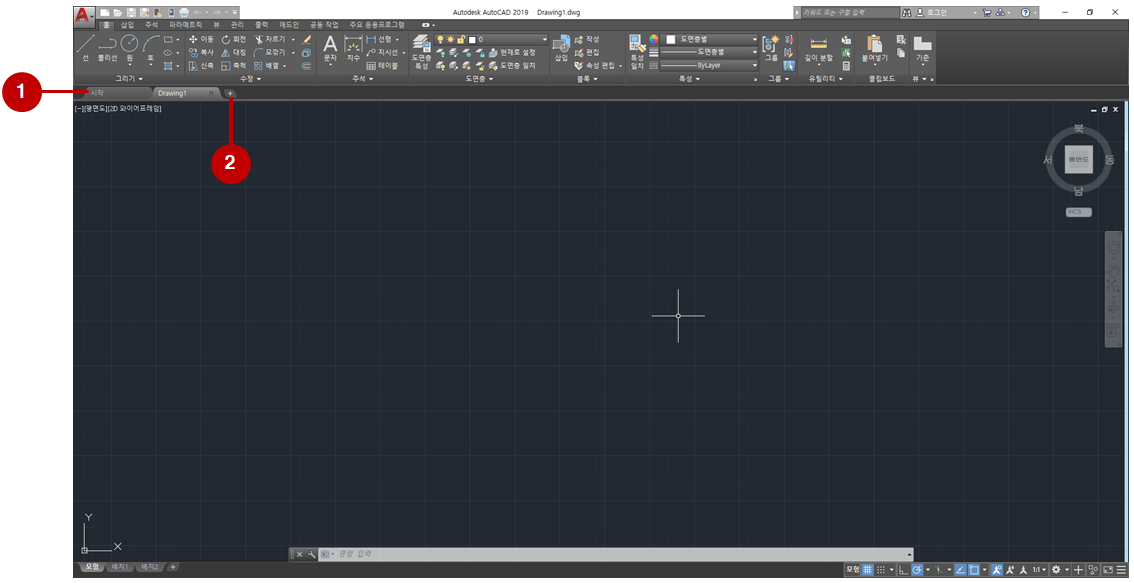

도면 작업창 상부에는 [도면 파일 탭]①이 있다. 이 도면 파일 탭의 [단추(+)]②를 클릭하면 새 도면이 열 수 있다.

























사용자가 도면작업을 끝냈거나 또는 중간에 필요에 의해서 도면을 저장해야 할 경우 사용하는 명령이 [SAVE]라는 명령어이다. AutoCAD 파일은 DWG형식[*.dwg]으로 저장이 되며, 사용자가 원하는 다른 형태의 파일로도 저장이 가능하다.





[SAVE] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [SAVE], [QSAVE], [SAVEAS] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 단축키 [Ctrl + S], [Ctrl + Shift + S]를 누른다.



◇ AutoCAD 2009 화면상의 왼쪽 맨윗부분의 [응용프로그램(A)] - [저장], [다른 이름으로 저장]을 클릭한다.



◇ [응용프로그램(A)] 옆의 [신속 접근 바]에서 [저장], [다른 이름으로 저장] 아이콘을 클릭한다.

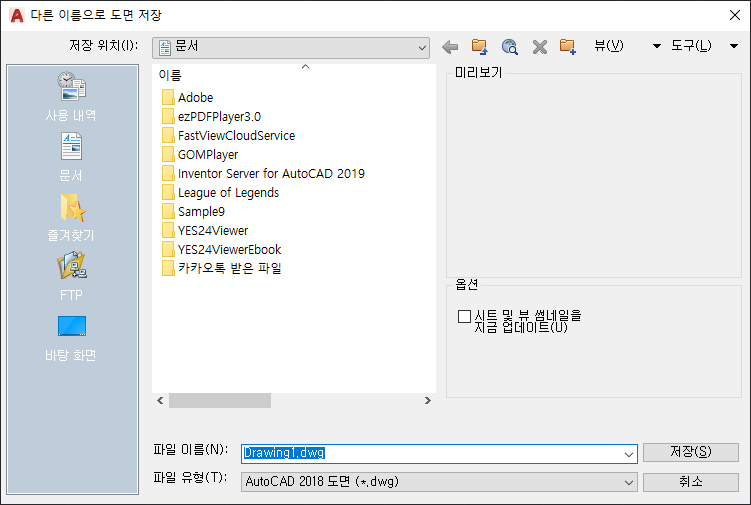

[SAVE] 명령이 실행되면 [다른 이름으로 도면 저장] 윈도우 창이 나타나는데 사용자가 [파일이름(N) :]에 원하는 파일이름을 입력하고 [저장(S)] 버튼을 클릭하면 저장이 된다.

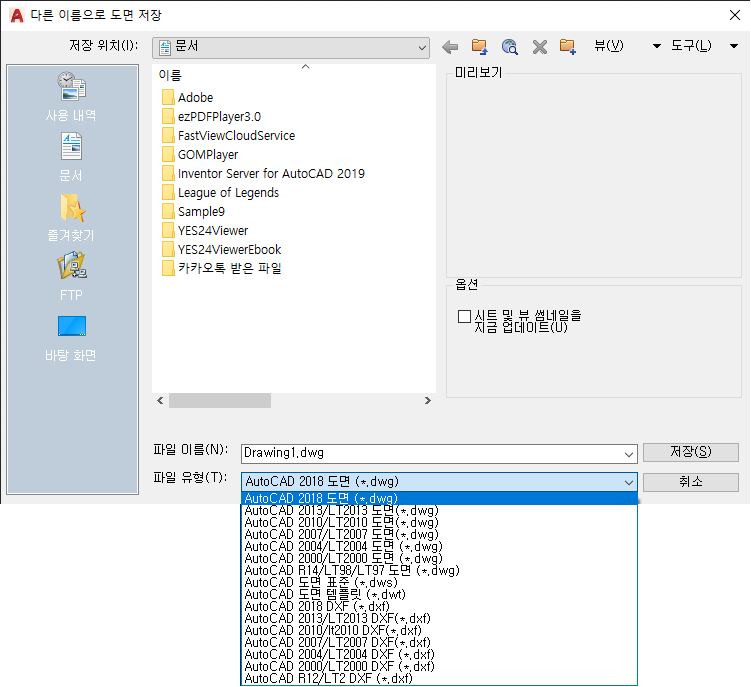

사용자가 [파일유형(T)]을 선택하면 상기의 이미지와 같이 여러 개의 파일유형이 나타나는데 파일의 목적에 맞는 형태의 파일유형을 선택하여 사용이 가능하다. 각 파일유형에 대한 설명은 다음과 같다.





파일 형식	용어 정리	용어 해설	비    고
dwg	drawing	벡터기반의 그래픽을 저장하기 위한 대표적인 표준   캐드파일 형식이다.
dxf	drawing exchange format	캐드 프로그램 간의 도면 파일을 교환하기 위해   사용되는 파일 형식이다.
dws	drawing standards	캐드 파일 저장시 해당 dwg 파일의 최초 작성된   버전으로 저장되는 파일 형식이다.
dwt	drawing template	캐드 도면 템플릿 파일로서 도면 양식을 저장해   놓은 파일 형식이다.
dgn	design(MicroStation)	지적 또는 토목 설계를 위한 표준 캐드 파일 형식   이다.
wmf	windows metafile	윈도우 운영 체제의 그래픽 파일 형식이다.
dae	digital asset exchange	다양한 그래픽 프로그램 간에 이미지, 텍스처, 3D   모델 등 메쉬 형태로 교환되는 파일 형식이다.
sat	Spatial technology(ASCII)	넙스(Nerbs) 표면, 영역 및 3D 솔리드를 ACIS   파일로 내보내는 파일형식이다.





















[OPEN] 명령은 사용자가 저정된 도면을 열기 위한 명령어이다. 도면 열기를 통하여 도면 전체를 열거나 도면의 도면층을 선택하여 선택한 부분만을 열 수도 있다.





[SAVE] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [OPEN] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 단축키 [Ctrl + O]를 누른다.



◇ AutoCAD 2009 화면상의 왼쪽 맨윗부분의 [응용프로그램(A)] - [열기]을 클릭한다.



◇ [응용프로그램(A)] 옆의 [신속 접근 바]에서 [열기] 아이콘을 클릭한다.

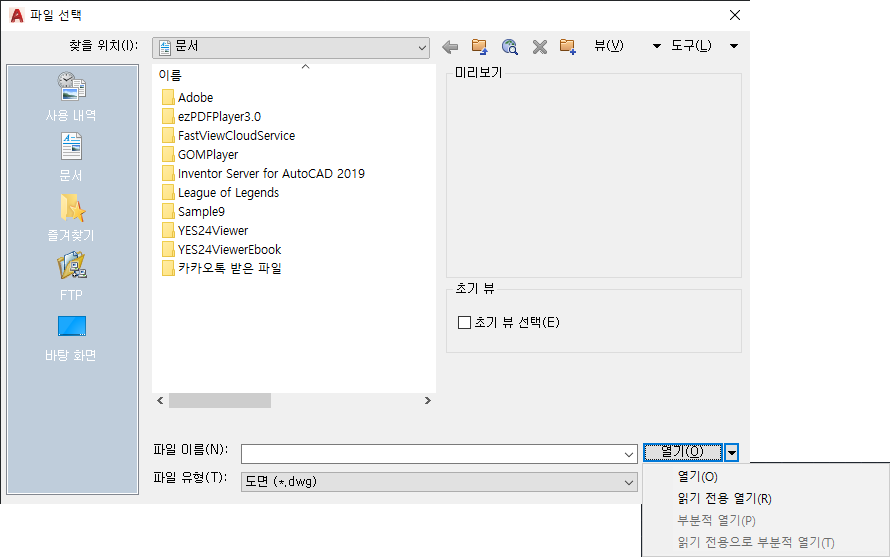

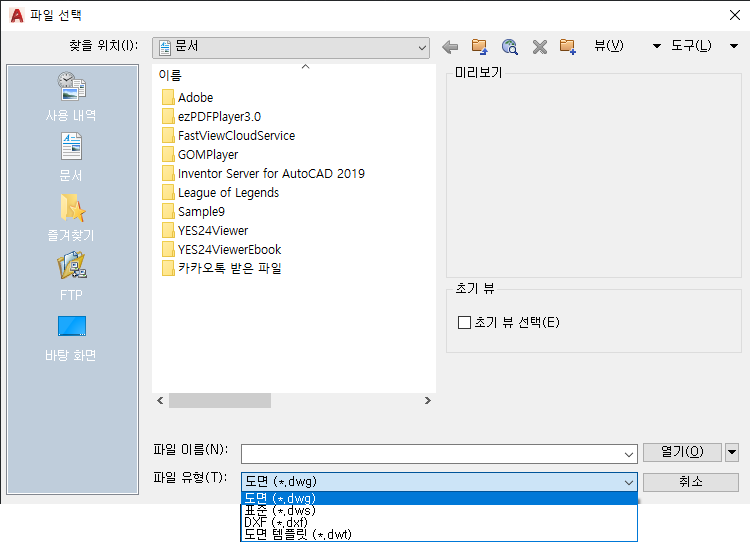

[OPEN] 명령이 실행되면 [파일 선택]윈도우 창이 나타나는데, 파일 선택창에서 사용자가 원하는 파일을 클릭하고 [열기(O)] 버튼을 클릭하면 도면 파일을 열 수가 있다.









[열기(O)] 버튼의 옆에 보면 [화살표(▼)]가 있는데 여기를 누르면 상기의 이미지와 같이 메뉴가 나타난다. 이 메뉴는 열기 메뉴의 옵션으로 일반적으로 사용하는 [열기(O)], 파일을 편집할 수 없는 형태로 열기하는 [읽기 전용 열기(R)], 도면의 필요한 부분만 불러와서 작업이 가능한 [부분적 열기(P)] 등이 있다.





















AutoCAD 2019를 종료하는 방법은 다양하다. 여러 가지 종료 방법을 익힌후 사용자에게 맞는 방법을 사용하는 것이 좋다.





[QUIT] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [QUIT], [EXIT] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 단축키 [Ctrl + Q], [Alt + F4]를 누른다.



◇ AutoCAD 2009 화면상의 오른쪽 맨윗부분의 [닫기(×)] 버튼을 클릭한다.



◇ [응용프로그램(A)] 에서 메뉴 오른쪽 하단에 [Autodesk AutoCAD 2019 종료] 버튼을 클릭한다.

























AutoCAD는 무한의 공간에서 작업이 가능한데, 이러한 무한의 공간에서 사용자가 원하는 도면의 크기를 지정하는 명령이 바로 LIMITS이다. 즉, 사용자가 도면을 그리기 위한 공간을 설정하는 것으로, 한국공업규격(KS A 5201) 규격에 따라 A0(841×1189), A1(594×841), A2(420×594), A3(297×420), A0(297×420) 등의 사이즈를 설정하면 사용이 가능하다.





[LIMITS] 명령을 실행하는 방법은



◇ [명령] 프롬프트 상에 [LIMITS] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴 바 [형식] - [도면 한계]를 클릭한다.









[LIMITS] 명령이 실행되면 상기의 이미지와 같이 메시지가 나타난다.



모형 공간 한계 재설정 :

왼쪽 아래 구석 지정 또는 [켜기(ON)/끄기(OFF)] <0.0000,0.0000>: 왼쪽 아래 모서리점 지정한다.

오른쪽 위 구석 지정 <420.0000,297,0000>: 오른쪽 위 모서리를 지정한다.





















[GRID]는 도면에 그리드를 표시하는 명령어이다. 바닥에 모눈종이를 깔아놓고 도면을 그린다고 생각하면 이 명령어를 쉽게 이해할 수 있다.





[GRID] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [GRID] 명령을 입력하고 [ENTER KEY]를 누른다.





화면상에 그리드를 표시하거나 없애는 방법은



◇ 기능키 [F7]을 누른다.



◇ 상태 표시 바에서 [GRID] 아이콘을 클릭한다.

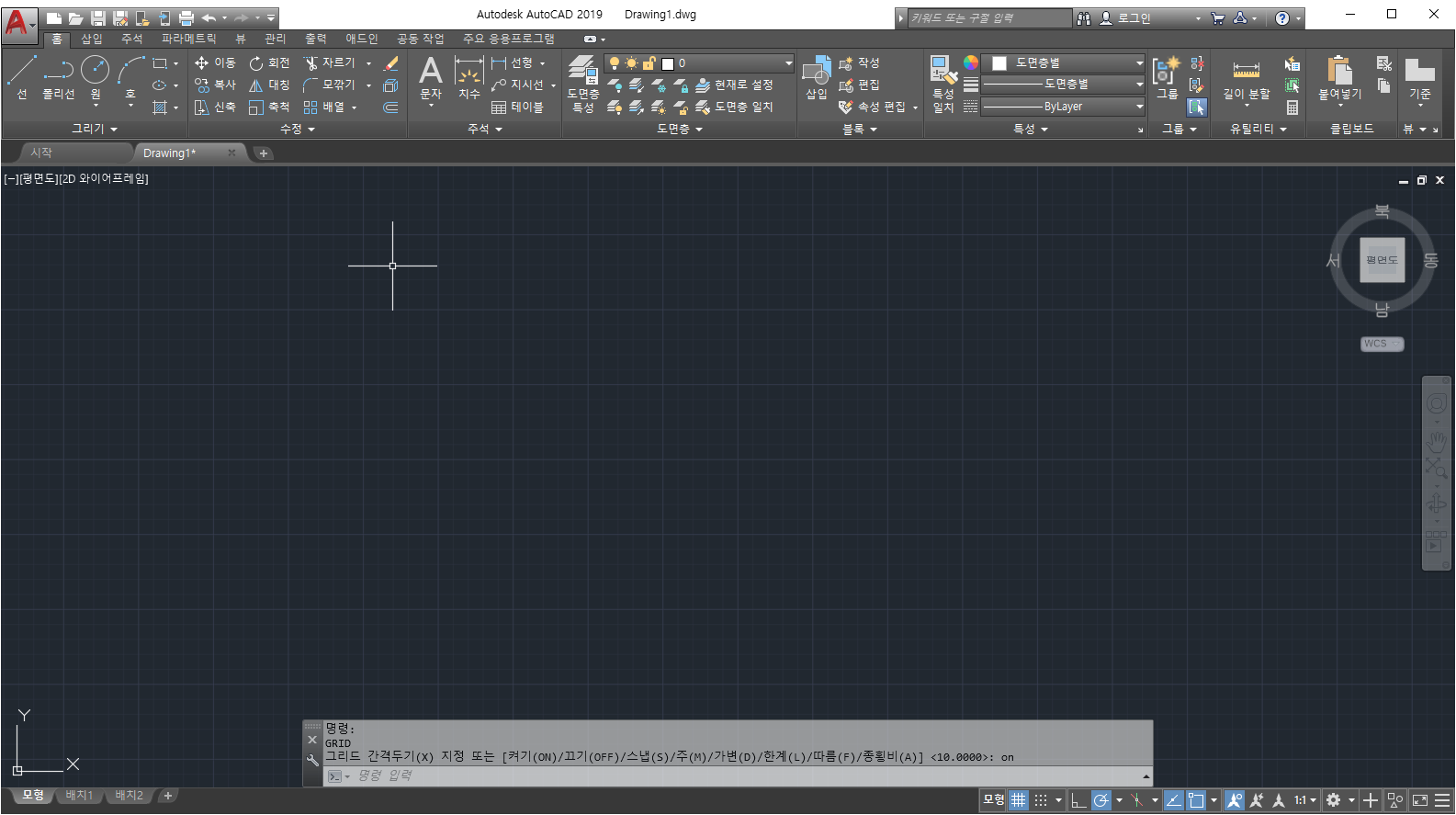

[GRID] 명령이 실행되면 COMMAND LINE에 상기의 이미지와 같이 메시지가 나타난다.





옵    션	기    능	비    고
간격두기(X)	지정된 값에 그리드 간격을 설정한다. 값 다음에 X를 입력하면, 지정된 값에   스냅 간격을 곱한 값으로 그리드 간격이 설정된다.
켜기(ON)	그리드 켜기를 한다.
끄기(OFF)	그리드 끄기를 한다.
스냅(S)	SNAP명령으로 지정한 스냅 간격으로 그리드 간격을 설정한다.
주(M)	보조 그리드 선 대비 주 그리드 선의 빈도를 지정한다.
가변(D)	줌 확대 또는 축소할 때 그리드선의 밀도를 조정한다.
한계(L)	LIMITS 명령으로 지정한 영역 너머에도 그리드를 표시한다.
따름(F)	동적 UCS의 XY 평면을 따르도록 그리드 평면을 변경한다.
종횡비(A)	그리드 간격을 X 및 Y 방향으로 변경한다. 간격을 값은 방향에 따라 달라질   수 있다.









도면 작업 영역에서 그리드가 적용된 상태의 화면이다. 기능키 [F7]을 누른다.

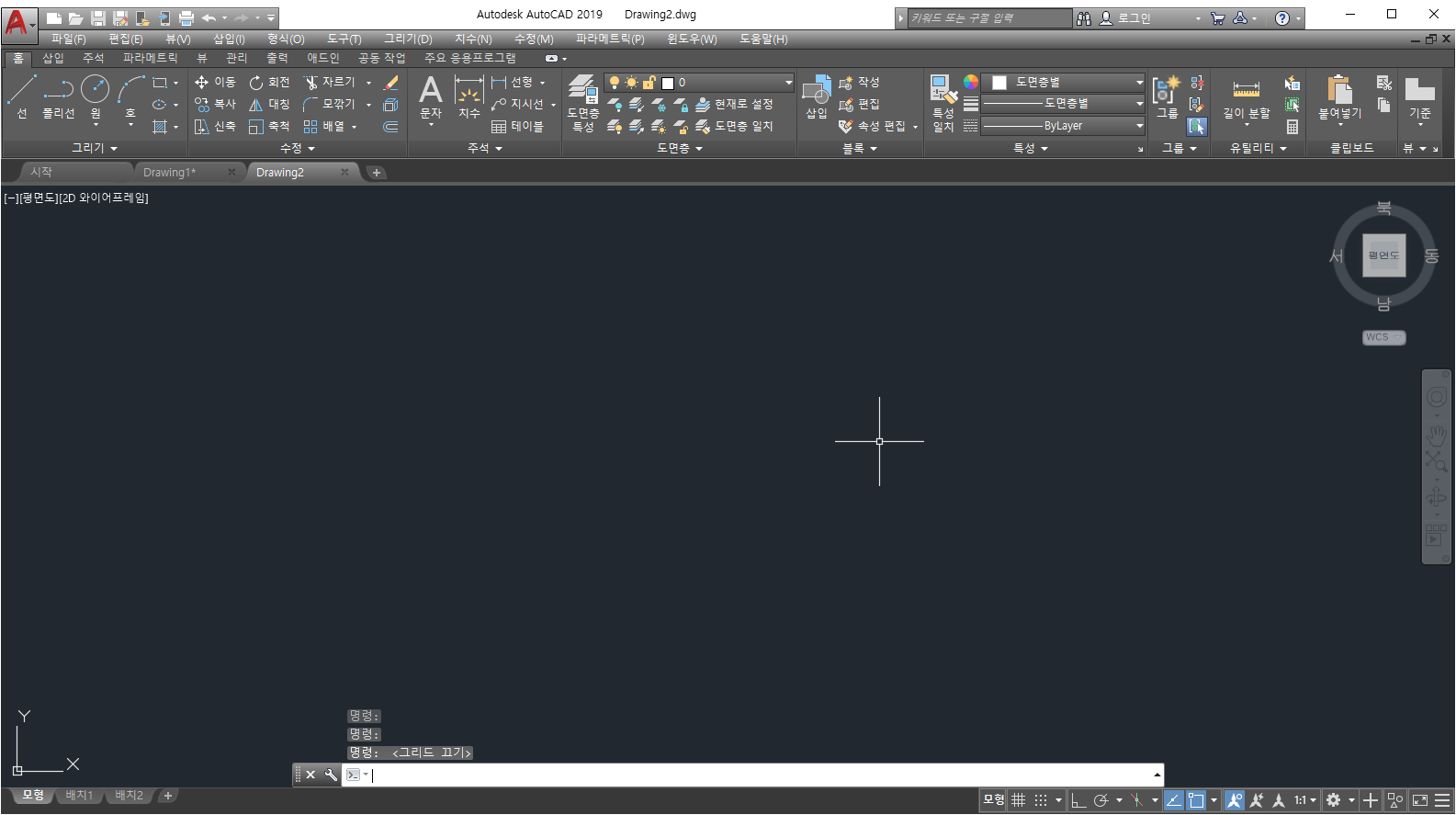

도면 작업 영역에서 그리드가 사라진 상태의 화면으로 변경된다.





[제도 설정]을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [DSETTINGS] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴 바의 [도구] - [제도 설정]을 클릭한다.



◇ 상태 표시 바에서 [GRID] - 마우스 오른쪽 버튼 클릭 - [그리드 설정]을 클릭한다.









[제도 설정] 윈도우 창이 생성되면 상기의 이미지와 같이 나타난다.





옵    션	기    능	비    고
그리드 켜기(G) (F7)	체크하면 그리드가 표시되고 기능키 F7을 눌러서 그리드를   화면상에 표시하거나 없앨 수 있다.
그리드 스타일	체크하면 선 그리드가 아니라 점 그리도로 표시한다.
그리드 간격두기 (X 간격두기(N), Y 간격두기(I))	X 그리드와 Y 그리드의 간격을 지정한다.
그리드 간격두기 굵은 선 사이의 거리(J)	보조 그리드 대비 주요 그리드의 빈도를 지정한다.
그리드 동작 적용 그리드(A)	체크하면 줌의 확대/축소에 따라 그리드의 밀도를 지정한다.
그리드 동작 그리드 간격 아래에 재분할 허용(B)	체크하면 줌의 확대하는 경우 간격이 세밀한 그리드가 표시된다.
그리드 동작 제한 초과 그리드 표시(L)	체크하면 [LIMITS]가 지정한 영역을 초과하여 그리드가 표시된다.
그리드 동작 동적 UCS 따르기(U)	동적 UCS의 XY평면을 따르도록 모눈 평면을 변경한다.





















[SNAP]은 십자 커서가 일정한 좌표 간격으로 움직이게 하는 명령어이다. 도면에 선 등의 객체를 그릴 때 정확한 좌표를 그리기 위해 스냅 명령을 사용한다.





[SNAP] 명령을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [SNAP] 명령을 입력하고 [ENTER KEY]를 누른다.





스냅 모드를 활성화하거나 비활성화하는 방법은



◇ 기능키 [F9]을 누른다.



◇ 상태 표시 바에서 [SNAP] 아이콘을 클릭한다.







옵    션	기    능	비    고
간격두기(X)	지정한 값으로 스냅 모드를 활성화한다.
켜기(ON)	스냅 그리드의 현재 설정을 사용하여 스냅 모드를 활성화한다.
끄기(OFF)	스냅 모드를 끄지만 현재 설정을 유지한다.
종횡비(A)	X와 Y 방향의 간격을 다르게 지정한다.
기존(L)	명령 대기 상태 혹은 실행 상태에서의 스냅 드리드 동작을 제어한다.
스타일(S)	스냅 그리드의 형식을 표준 또는 등각투영으로 지정한다.
유형(T)	스냅 유형을 원형 또는 직사각형으로 지정한다.

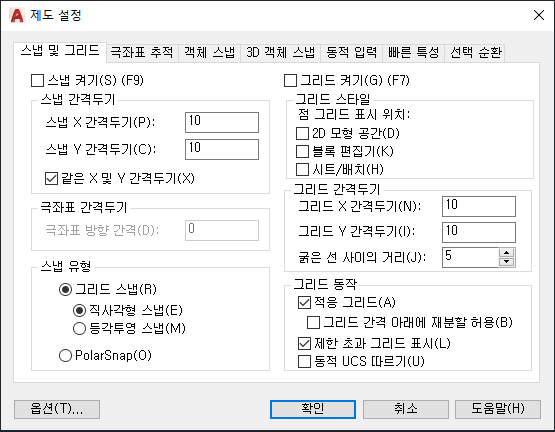

[제도 설정]을 실행하는 방법은



◇ [명령 : ] 프롬프트 상에 [DSETTINGS] 명령어를 입력하고 [ENTER KEY]를 누른다.



◇ 메뉴 바의 [도구] - [제도 설정]을 클릭한다.



◇ 상태 표시 바에서 [SNAP] - 마우스 오른쪽 버튼 클릭 - [스냅 설정]을 클릭한다.









옵    션	기    능	비    고
스냅 켜기(G) (F9)	체크하면 스냅이 동작된다. 기능키 [F9]을 눌러서 스냅을   켜거나  끌 수 있다.
스냅 간격두기 (X 간격두기(N), Y 간격두기(I))	X 그리드와 Y 스냅의 간격을 지정한다.
스냅 간격두기 같은 X 및 Y 간격두기(X)	체크하면 스냅 및 그리드에 대한 X, Y 간격을 동일하게 만든다.
극좌표 간격두기	스냅 유형의 [PolarSnap(O)]을 선택하면 극좌표 스냅의   거리를 설정한다.
그리드 스냅 직사각형 스냅	선택하면 X, Y 간격을 직각으로 하는 직사각형 스냅 모드로   설정된다.
그리드 스냅 등각투영 스냅	선택하면 스냅 스타일이 등각투영 스냅모드로 설정된다.
PolarSnap(O)	선택하면 스냅 유형이 극좌료포 설정된다. 스냅 모드 상태에서   '극좌표 추적'기능을 켜고 마우스를 이동하면 극좌표 정렬   각도에 따라 커서가 스냅된다.





















도면을 처음 작성할 때 환경 설정을 미리 정의하여 하나의 파일로 저장해 두고 계속 불러와서 사용할 수 있도록 만든 파일 형태를 [템플릿(Templet)]이라고 한다.





(01) 신속 접근 도구 바에서 [새로 만들기] 도구를 클릭한다. [템플릿 선택] 대화상자가 나타나면 [Template] 폴더에서 [acadiso.dwt]를 선택하고 [열기(O)]를 클릭한다.









(02) 오픈된 템플릿을 확인하고 기능키 [F7]을 눌러서 그리드를 해제한다.

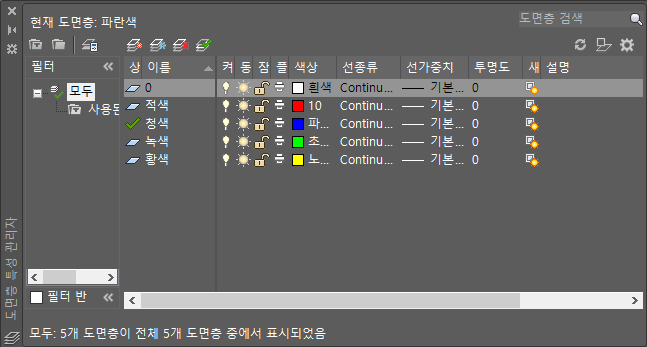

(03) 리본 메뉴에서 [홈] - [도면층] 패널에서 [도면층 특성]을 클릭한다. [도면층 측성 관리자] 팔레트가 나타나면 아래와 같이 도면층을 설정하고 팔레트를 닫는다. 레이어를 추가하는 방법은 아이콘 줄에서 네번째 주황색으로 표시된 아이콘이 [새 도면층]이므로 이 아이콘을 눌러서 추가하던지 도면층에서 마우스 오른쪽 버튼을 클릭하여 [새 도면층]을 선택하면 추가가 가능하다. 레이어 이름을 각각 적색, 청색, 녹색, 황색으로 지정하고 색상부분에서 도면층을 추가하면 흰색으로 지정되어 있으므로 색상에서 눌러 레이어 이름에 맞는 색상을 지정하여 아래와 같이 변경시킨다.

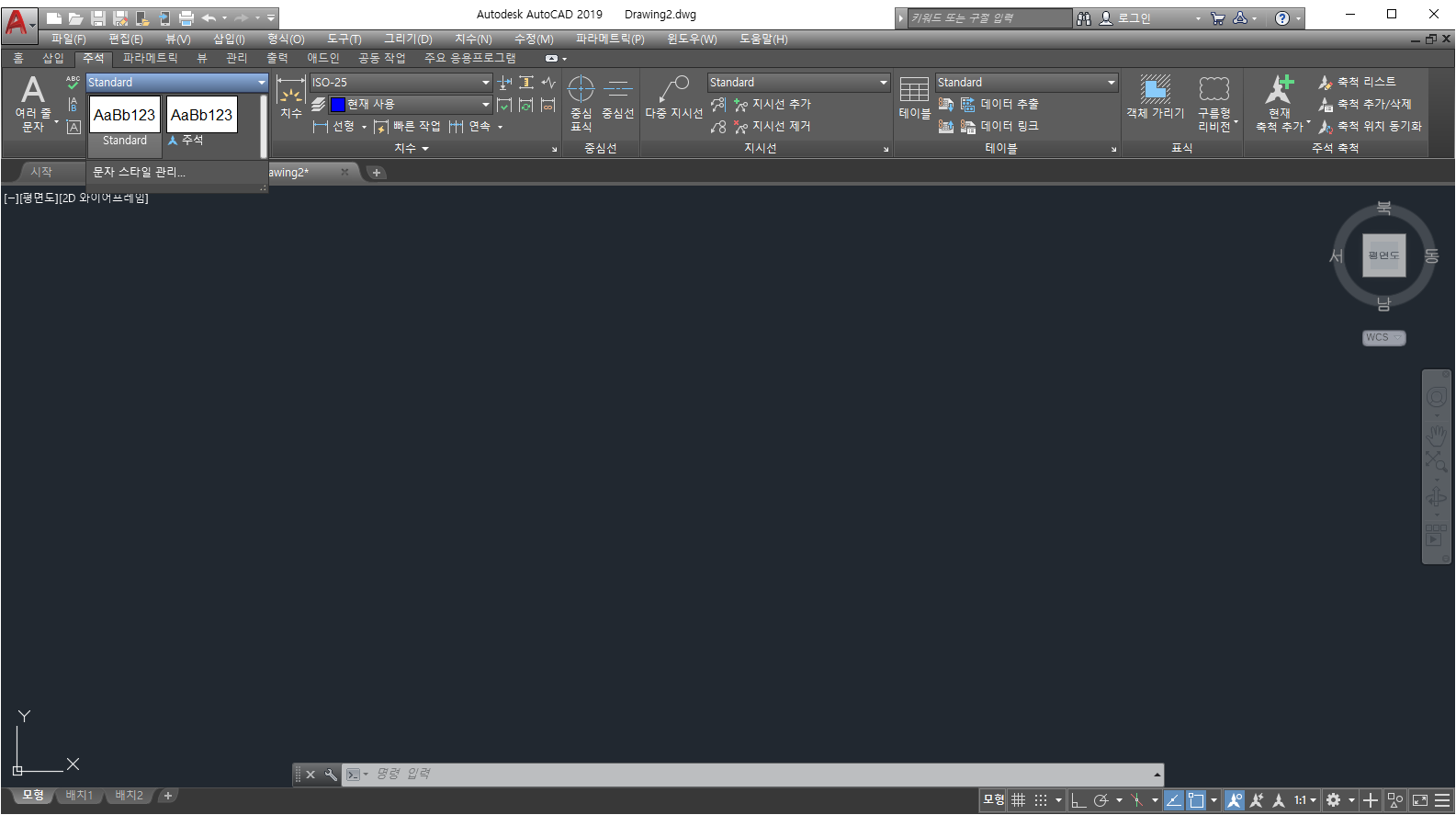

(04) [주석] - [문자] 탭에서 [문자스타일] - [문자 스타일 관리]를 클릭한다.

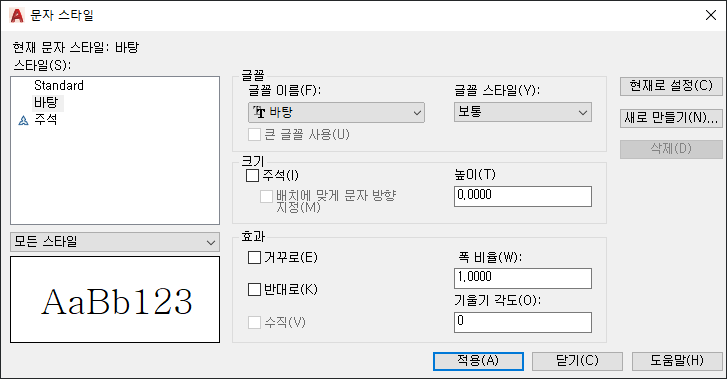

(05) [문자 스타일] 대화상자가 나타나면 [새로 만들기]를 눌러서 스타일 이름을 바탕으로 변경하고 글꼴을 바탕으로 변경한 다음 [닫기(C)] 버튼을 클릭한다.

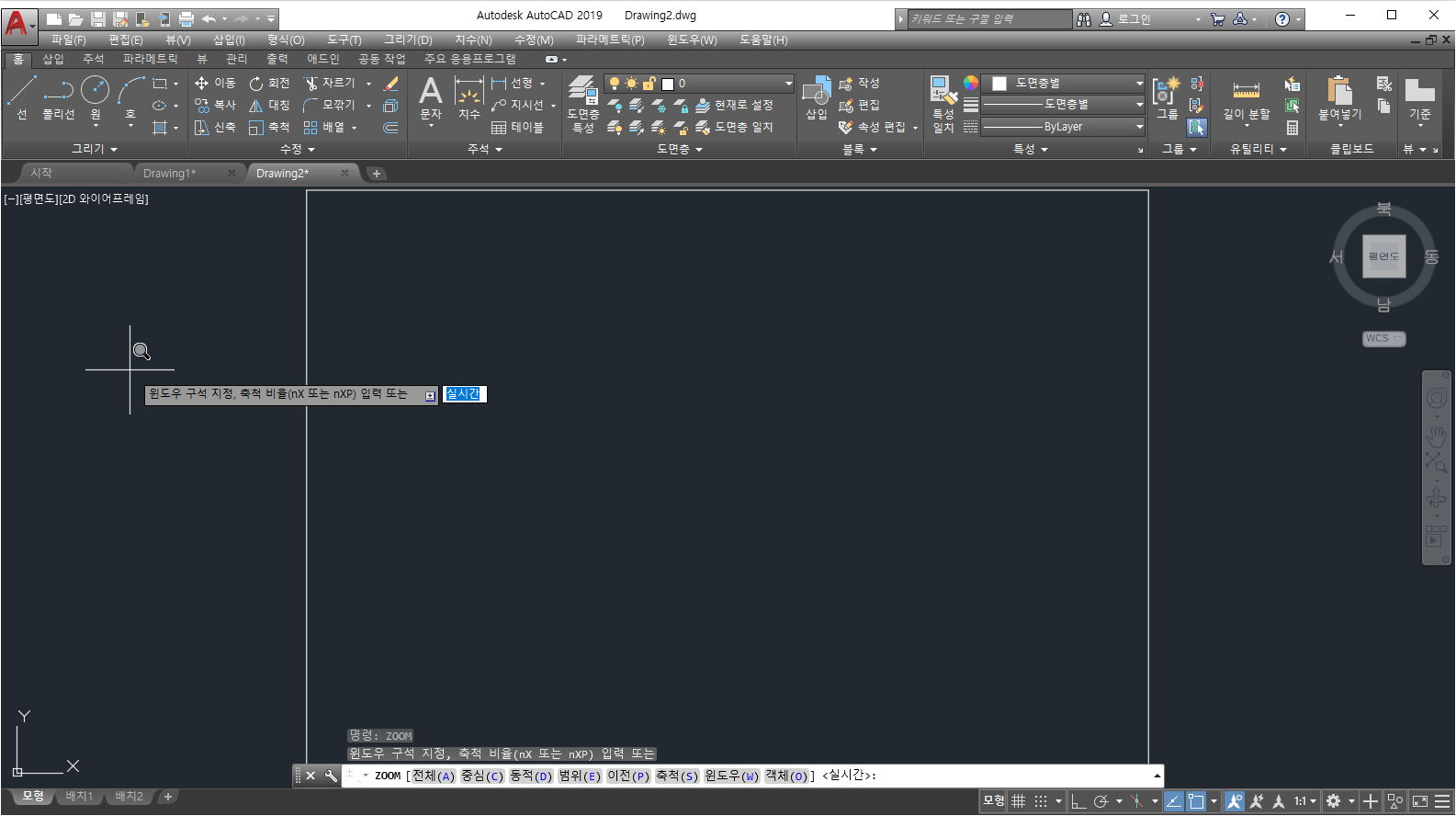

(06) COMMAND LINE상에 [RECTANG] 명령을 입력한 다음과 같이 입력하여 A3 용지 크기인 420 × 297로 도면 틀을 만든다. 사각형을 만들고 나서 화면상에 보이지 않으면 COMMAND LINE상에 [ZOOM] - [전체(A)] 명령을 통하여 사각형을 전체가 다 나오도록 표시한다.





명령 : RECTANG

RECTANG 첫 번째 구석점 지정 또는  [모따기(C))  고도(E)  모깎기(F) 두께(T)  폭(W) ] : 0,0

RECTANG 다른 구석점 지정 또는  [영역(A)  치수(D)  회전(R) ] : 420,290



명령 : ZOOM

ZOOM  [전체(A)  중심(C)  동적(D)  범위(E)  이전(P)  축척(S)  윈도우(W)  객체(O) ] <실시간> : A

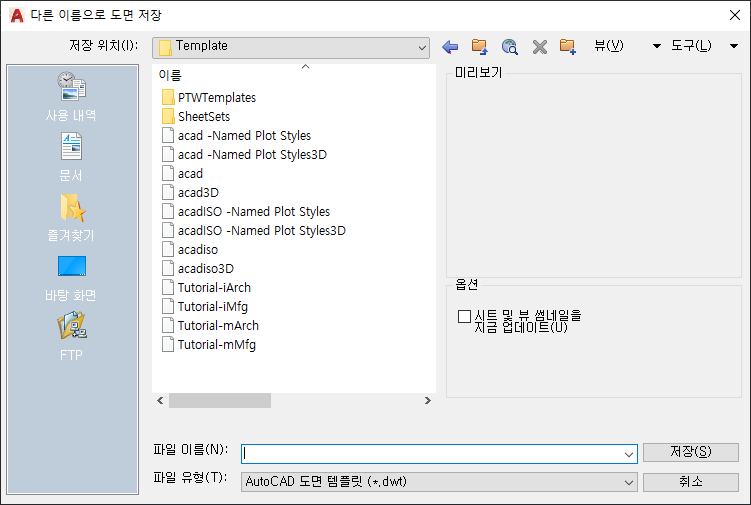

(07) [명령 : ] 프롬프트 상에 [SAVE], [SAVE AS] 명령어를 입력하고 [ENTER KEY]를 누른다. [다른 이름으로 도면 저장] 윈도우 창을 활성화된다. 파일 유형에서 [AutoCAD 도면 템플릿(*.dwt)]를 선택하고 파일 이름을 [A3도면]이라고 입력한 후 [저장(S)] 버튼을 클릭한다.

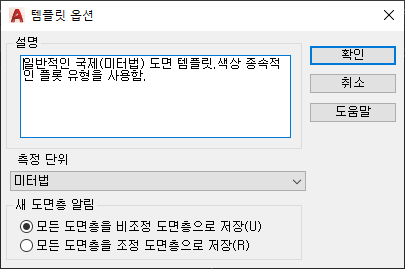

(08) [템플릿 옵션] 대화상자가 나타나면 [측정 단위]가 [미터법]인지 확인하고, [확인] 버튼을 클릭하여 템플릿 작성을 완료한다.

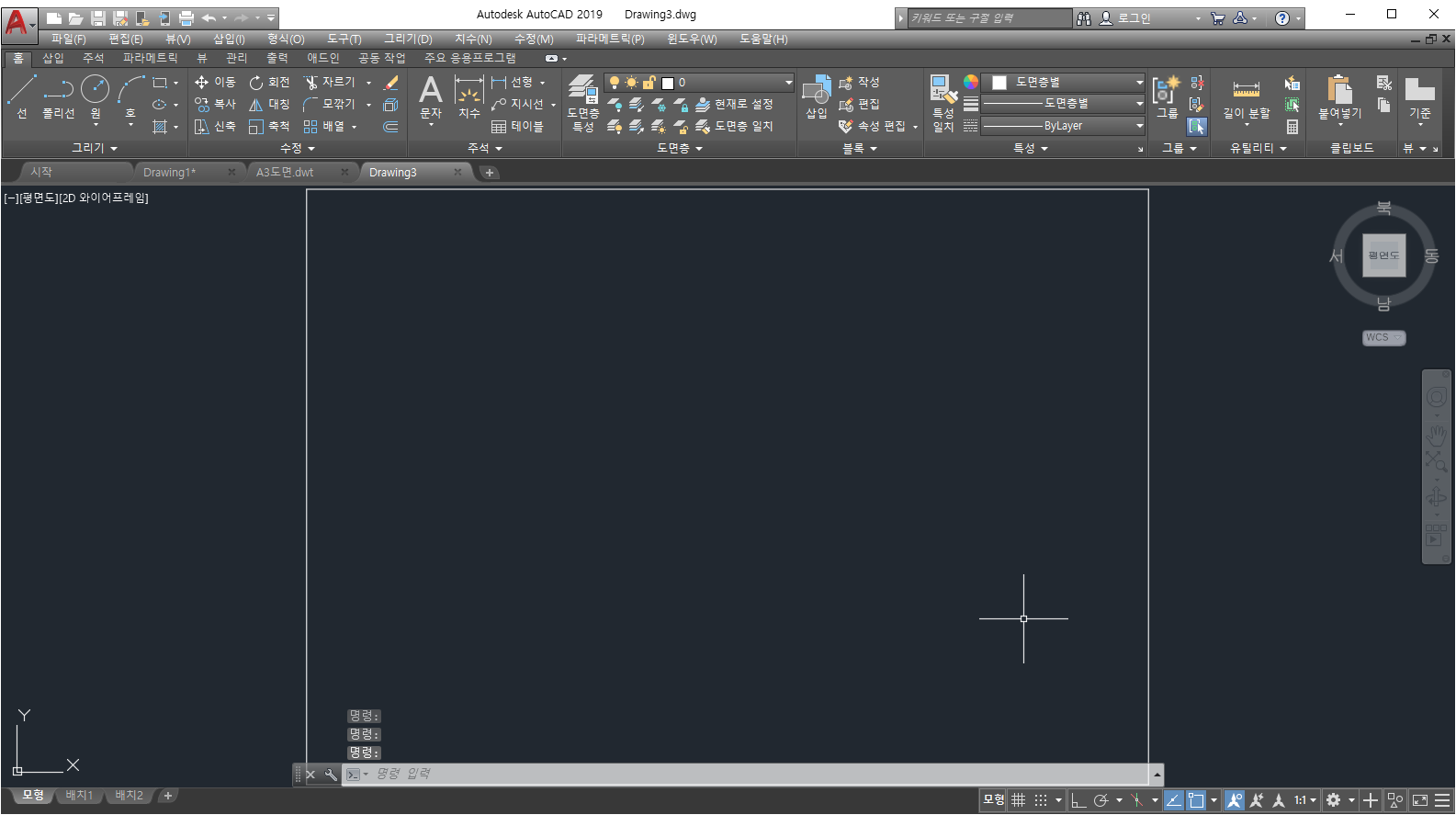

(09) [명령 : ] 프롬프트 상에 [NEW] 명령어를 입력하고 [ENTER KEY]를 누른다. [템플릿 선택] 윈도우 창을 활성화되면,  템플릿 선택 창에 [A3도면]이라는 템플릿 파일이 있는지 확인하고 선택하여 [열기(O)] 버튼을 클릭한다. 화면에 활성화되면 레이어, 문자, 사각형 도면 등이 적용이 되어 있는 지 확인한다.
