스케치업 프로 : 목조 주택 - 2. 지붕만들기 - 1

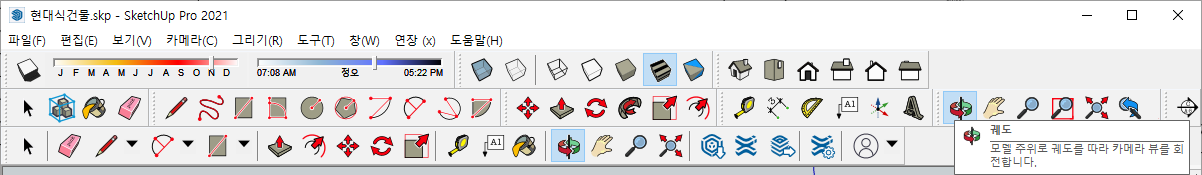

01. [궤도(Orbit)] 도구를 선택한다.









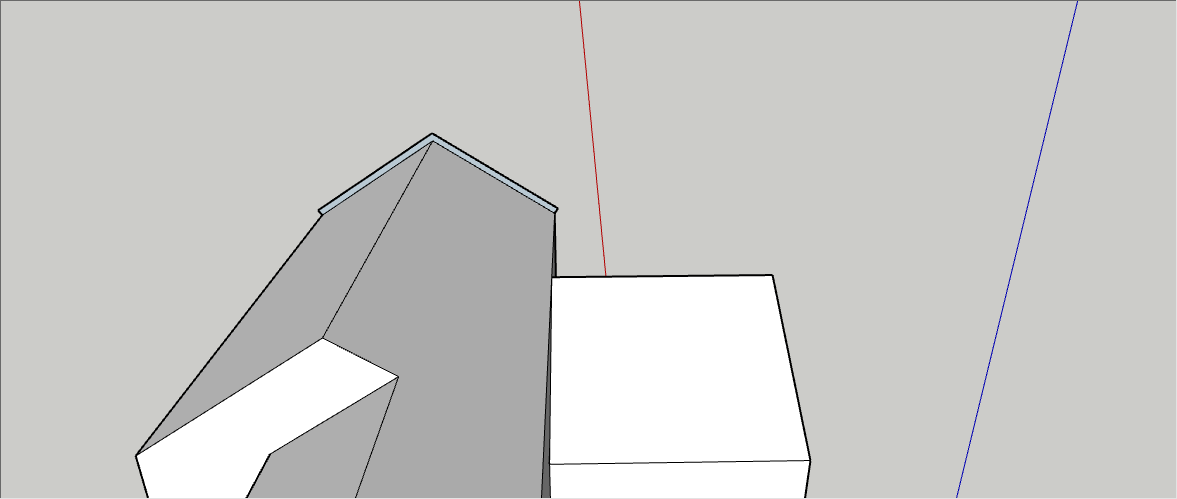

02. 건물의 우측면이 보이도록 화면뷰를 전환해 준다.









03. [선택(Select)] 도구를 선택한다.









04. 지붕모양의 모서리를 선택한다. [Ctrl] 또는 [Shift]를 눌러서 양쪽을 동시에 선택한다.









05. [오프셋(Offset)] 도구를 선택한다.









06. 선택된 지붕모양의 모서리의 임의의 점에서 클릭한다. 위쪽으로 이동한후 수치입력창에 '150'을 입력하여 거리만큼 띄워진 모서리선을 만들어준다.









07. [선(Line) 도구]를 선택한다.









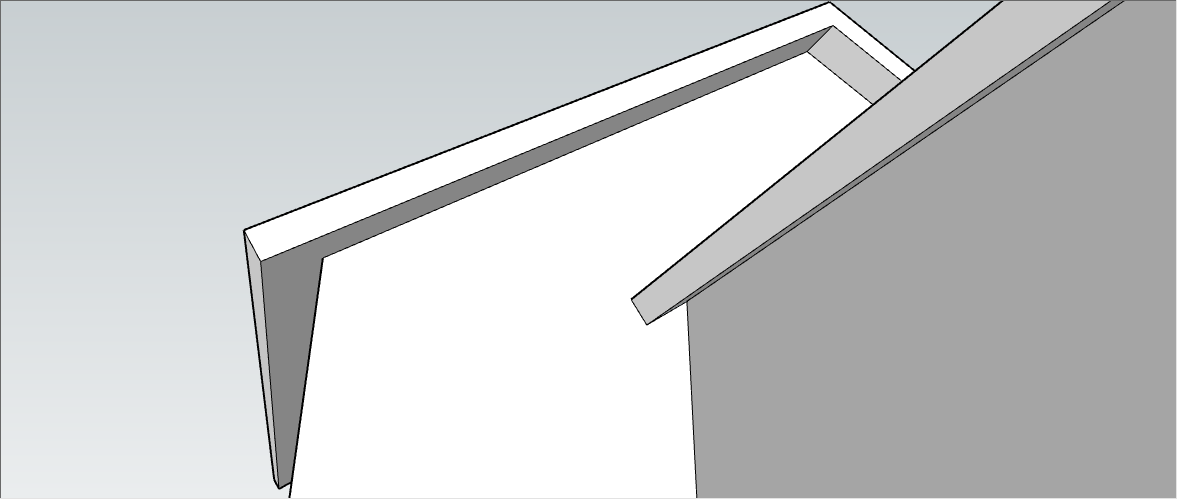

08. 기존의 지붕모양의 모서리와 오프셋된 모서리의 양쪽을 이어준다.









09. [궤도(Orbit)] 도구를 선택한다.









10. 선으로 닫은 지붕면이 보이도록 화면뷰를 전환해 준다.









11. [밀기/끌기(Push/Pull)] 도구를 선택한다.









12. 지붕면을 앞쪽으로 끌어낸다음 수치입력창에 8800을 입력하여 지붕을 형성한다.









13.  [궤도(Orbit)] 도구를 선택한다.









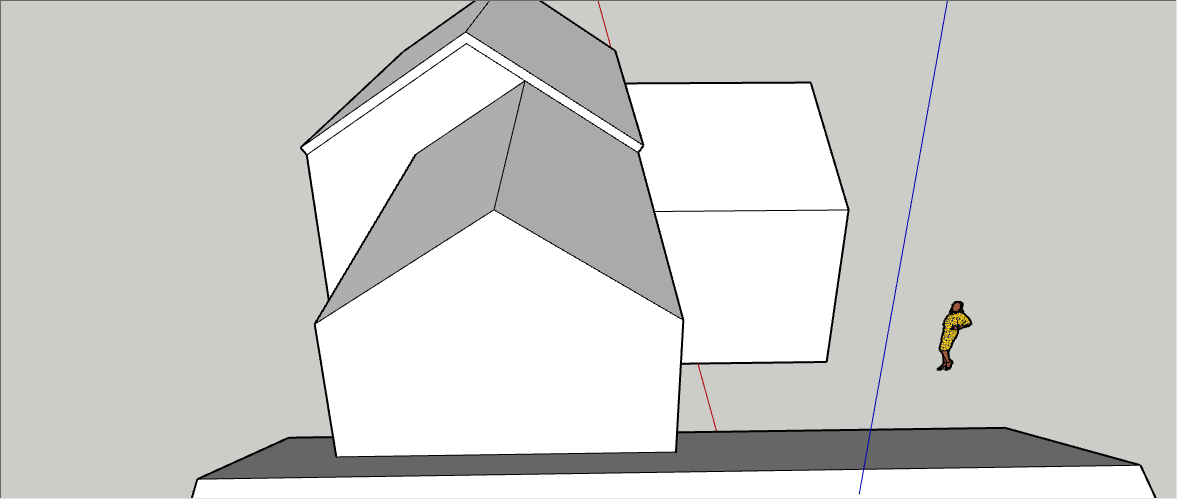

14. 앞쪽의 지붕면이 형성되어 있는 건물이 보이도록 화면뷰를 전환해 준다.









15. [선택(Select)] 도구를 선택한다.









16. 지붕모양의 모서리를 선택한다.









17. [오프셋(Offset)] 도구를 선택한다.









18. 선택된 지붕모양의 모서리의 임의의 점에서 클릭한다. 위쪽으로 이동한후 수치입력창에 '150'을 입력하여 거리만큼 띄워진 모서리선을 만들어준다.









19. [선(Line) 도구]를 선택한다.









20. 기존의 지붕모양의 모서리와 오프셋된 모서리의 양쪽을 이어준다.









21. [궤도(Orbit)] 도구를 선택한다.









22. 선으로 닫은 지붕면이 보이도록 화면뷰를 전환해 준다.









23. [밀기/끌기(Push/Pull)] 도구를 선택한다.









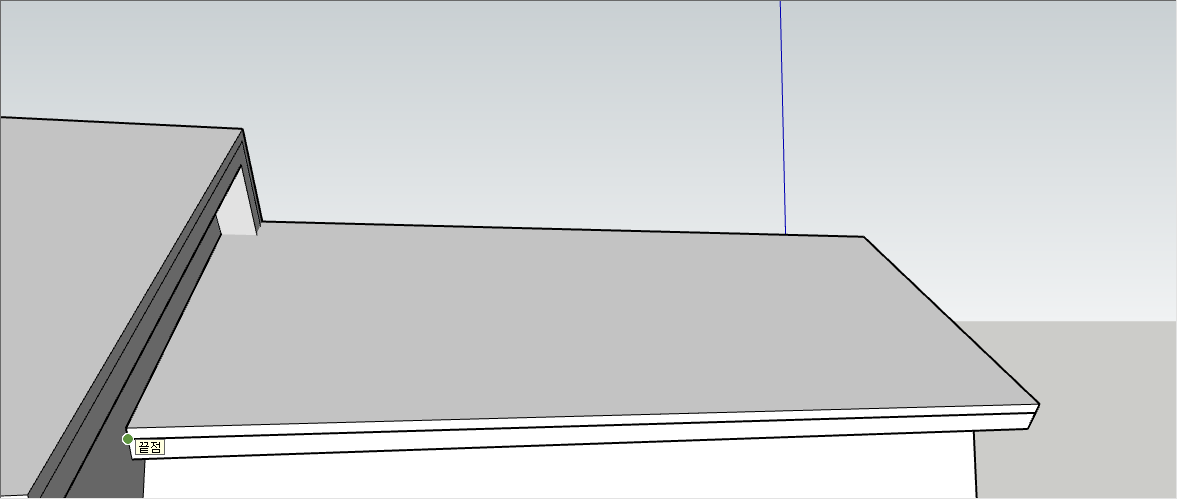

24. 지붕면을 앞쪽으로 끌어낸다음 옆의 건물 가장자리에 붙여준다.









25. [궤도(Orbit)] 도구를 선택한다.









26. 건물의 정면 지붕이 보이도록 화면뷰를 전환해 준다.









27. [지우기(Eraser)] 도구를 선택한다.









28. 지붕의 왼쪽과 오른쪽의 경계선을 지워준다.









29. [궤도(Orbit)] 도구를 선택한다.









30. 건물의 우측면의 지붕이 보이도록 화면뷰를 전환해 준다.









31. [밀기/끌기(Push/Pull)] 도구를 선택한다.









32. 지붕의 우측면을 앞으로 끌어내어 수치입력창에 275를 입력하여 돌출시킨다.









33. [궤도(Orbit)] 도구를 선택한다.









34. 건물의 중간 지붕이 보이도록 화면뷰를 전환해 준다.









35. [밀기/끌기(Push/Pull)] 도구를 선택한다.









36. 지붕의 좌측면을 앞으로 끌어내어 수치입력창에 275를 입력하여 돌출시킨다.









37. [궤도(Orbit)] 도구를 선택한다.









38. 건물의 좌측면에 있는 지붕이 보이도록 화면뷰를 전환해 준다.









39. [밀기/끌기(Push/Pull)] 도구를 선택한다.









40. 지붕의 좌측면을 앞으로 끌어내어 수치입력창에 275를 입력하여 돌출시킨다.









41. [궤도(Orbit)] 도구를 선택한다.









42. 건물의 뒷면에 있는 지붕이 보이도록 화면뷰를 전환해 준다.









43. [밀기/끌기(Push/Pull)] 도구를 선택한다.









44. 건물의 뒷면에 있는 지붕면을 더블클릭하여 뒷쪽으로 돌출시킨다.









45. [궤도(Orbit)] 도구를 선택한다.









46. 건물의 정면에 있는 지붕이 보이도록 화면뷰를 전환해 준다.









47. [밀기/끌기(Push/Pull)] 도구를 선택한다.









48. 건물의 정면에 있는 지붕면을 더블클릭하여 앞쪽으로 돌출시킨다.









49. [궤도(Orbit)] 도구를 선택한다.









50. 건물의 우측면에 있는 지붕의 아래부분이 보이도록 화면뷰를 전환해 준다.









51. [지우기(Eraser)] 도구를 선택한다.









52. 지붕이 돌출되면서 지붕의 좌우 끝단 양쪽으로 불필요한 선이 생성이 되었는데 지워준다.









53. [궤도(Orbit)] 도구를 선택한다.









54. 건물의 중간면에 있는 지붕의 아래부분이 보이도록 화면뷰를 전환해 준다.









55. [지우기(Eraser)] 도구를 선택한다.









56. 지붕의 왼쪽 끝단의 불필요한 선을 지워준다.









57. [궤도(Orbit)] 도구를 선택한다.









58. 건물의 좌측면에 있는 지붕의 아래부분이 보이도록 화면뷰를 전환해 준다.









59. [지우기(Eraser)] 도구를 선택한다.









60. 지붕이 돌출되면서 지붕의 좌우 끝단 양쪽으로 불필요한 선이 생성이 되었는데 지워준다.









61. [궤도(Orbit)] 도구를 선택한다.









62. 건물의 우측면 지붕이 보이도록 화면뷰를 전환해 준다.









63. [선택(Select)] 도구를 선택한다.









64. 지붕의 모서리를 선택한다.









65. [오프셋(Offset)] 도구를 선택한다.









66. 선택된 지붕모양의 모서리의 임의의 점에서 클릭한다. 위쪽으로 이동한후 수치입력창에 '80'을 입력하여 거리만큼 띄워진 모서리선을 만들어준다.









67. [선(Line) 도구]를 선택한다.









68. 기존의 지붕모양의 모서리와 오프셋된 모서리의 양쪽을 이어준다.









69. [궤도(Orbit)] 도구를 선택한다.









70. 선으로 닫은 지붕면의 반대편이 보이도록 화면뷰를 전환해 준다.









71. [밀기/끌기(Push/Pull)] 도구를 선택한다.









72. 지붕면을 앞쪽으로 끌어낸다음 옆의 건물 가장자리에 붙여준다.









73. [궤도(Orbit)] 도구를 선택한다.









74. 건물의 좌측면 지붕이 보이도록 화면뷰를 전환해 준다.









75. [선택(Select)] 도구를 선택한다.









76. 지붕의 모서리를 선택한다.









77. [오프셋(Offset)] 도구를 선택한다.









78. 선택된 지붕모양의 모서리의 임의의 점에서 클릭한다. 위쪽으로 이동한후 수치입력창에 '80'을 입력하여 거리만큼 띄워진 모서리선을 만들어준다.









79. [선(Line) 도구]를 선택한다.









80. 기존의 지붕모양의 모서리와 오프셋된 모서리의 양쪽을 이어준다.









81. [궤도(Orbit)] 도구를 선택한다.









82. 선으로 닫은 지붕면의 반대편이 보이도록 화면뷰를 전환해 준다.









83. [밀기/끌기(Push/Pull)] 도구를 선택한다.









84. 지붕면을 앞쪽으로 끌어낸다음 옆의 건물 끝점에 붙여준다.









85. [궤도(Orbit)] 도구를 선택한다.









86. 건물의 좌측면 지붕이 보이도록 화면뷰를 전환해 준다.









87. [밀기/끌기(Push/Pull)] 도구를 선택한다.









88. 지붕면을 앞쪽으로 끌어낸 다음 수치입력창에 150을 입력해서 돌출시켜 준다.









89. [궤도(Orbit)] 도구를 선택한다.









90. 건물의 중간 지붕이 보이도록 화면뷰를 전환해 준다.









91. [밀기/끌기(Push/Pull)] 도구를 선택한다.









92. 지붕면을 앞쪽으로 끌어낸 다음 수치입력창에 150을 입력해서 돌출시켜 준다.









93. [궤도(Orbit)] 도구를 선택한다.









94. 건물의 우측면 지붕이 보이도록 화면뷰를 전환해 준다.









95. [밀기/끌기(Push/Pull)] 도구를 선택한다.









96. 지붕면을 앞쪽으로 끌어낸 다음 수치입력창에 150을 입력해서 돌출시켜 준다.









97. [궤도(Orbit)] 도구를 선택한다.









98. 건물의 뒷면 양쪽 건물의 지붕이 보이도록 화면뷰를 전환해 준다.









99. [밀기/끌기(Push/Pull)] 도구를 선택한다.









100. 양쪽 지붕면을 더블클릭하여 지붕을 뒷쪽으로 돌출시켜 준다.
