스케치업 프로 : 목조 주택 - 2. 지붕만들기 - 2

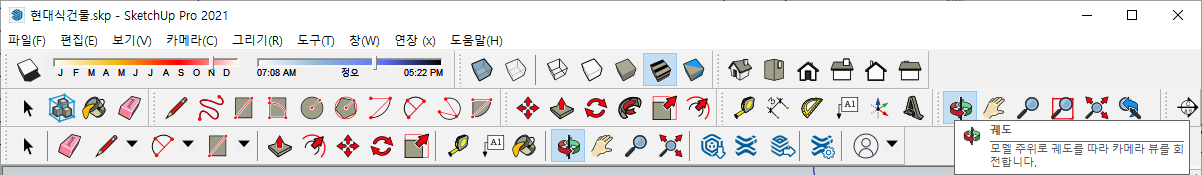

01. [궤도(Orbit)] 도구를 선택한다.





02. 건물의 정면의 지붕이 보이도록 화면뷰를 전환해 준다.





03. [밀기/끌기(Push/Pull)] 도구를 선택한다.





04. 지붕면을 더블클릭하여 지붕을 앞쪽으로 돌출시켜 준다.

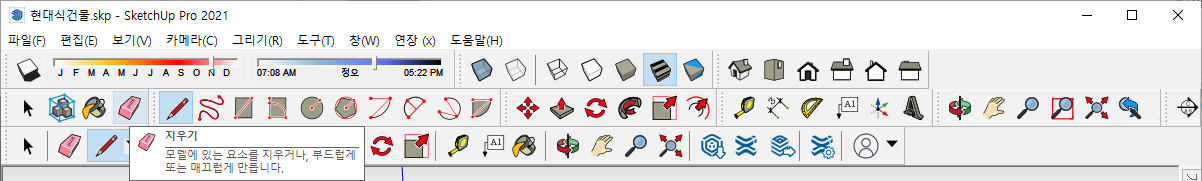

05. [지우기(Eraser)] 도구를 선택한다.





106. 지붕면의 불필요한 선들을 지워준다.





07. [궤도(Orbit)] 도구를 선택한다.





08. 건물의 우측면 지붕이 보이도록 화면뷰를 전환해 준다.





09. [밀기/끌기(Push/Pull)] 도구를 선택한다.





10. 지붕면의 경계선 하부로 짧은 면을 클릭하여 옆의 지붕면과 같은 레벨로 연장해 준다.





11. [지우기(Eraser)] 도구를 선택한다.





12. 지붕면의 경계선을 지워준다.





13. [궤도(Orbit)] 도구를 선택한다.





14. 건물의 뒷면 지붕이 보이도록 화면뷰를 전환해 준다.





15. [밀기/끌기(Push/Pull)] 도구를 선택한다.





16. 지붕면의 경계선 하부로 짧은 면을 클릭하여 옆의 지붕면과 같은 레벨로 연장해 준다.





17. [지우기(Eraser)] 도구를 선택한다.





18. 지붕면의 경계선을 지워준다.





19. [궤도(Orbit)] 도구를 선택한다.





20. 건물의 중간부분 지붕이 보이도록 화면뷰를 전환해 준다.





121. [지우기(Eraser)] 도구를 선택한다.





22. 지붕의 끝단에 불필요한 선을 지워준다.





23. [궤도(Orbit)] 도구를 선택한다.





24. 건물의 좌측면 지붕이 보이도록 화면뷰를 전환해 준다.





25. [지우기(Eraser)] 도구를 선택한다.





26. 지붕의 양쪽 끝단에 불필요한 선을 지워준다.





27. [궤도(Orbit)] 도구를 선택한다.





28. 건물의 정면에 있는 우측건물의 지붕모양이 보이도록 화면뷰를 전환해 준다. 큰건물의 지붕과 우측건물의 지붕모양이 겹쳐져 있는 것을 확인할 수 있다.





29. [X선(X Ray)] 도구를 선택한다.





30. 건물의 형태가 반투명 상태로 변경된다.





31. 겹치는 부분을 마우스 휠을 앞으로 밀어서 확대시킨다.





32. [선택(Select)] 도구를 선택한다.







33. 객체의 오른쪽에서 마우스 포인터를 이동시켜서 드래그하여 왼쪽으로 이동하여 선택상자를 만들어 원하는 객체를 선택한다.





34. 마우스 오른쪽버턴을 클릭한다. 바로가기 메뉴에서 [교차 면] - [선택 항목 사용]을 클릭한다.





35. 겹치는 부분이 잘리는 것을 확인할 수 있다.





36. [X선(X Ray)] 도구를 선택한다.





37. 건물의 형태를 원래대로 돌려준다.







38. [궤도(Orbit)] 도구를 선택한다.





39. 정면을 기준으로 왼쪽에 있는 건물로 화면뷰를 전환해 준다.







40. [선택(Select)] 도구를 선택한다.





41. 지붕선을 선택한다. 다중으로 선택할시 [Ctrl]을 누른 상태에서 선택하면 된다.





42. [오프셋(OFFSET)] 도구를 선택한다.





43. 선택된 지붕선을 클릭하여 화면의 윗쪽으로 이동한후 수치입력창에 150을 입력하여 150만큼 떨어져 선을 오프셋시켜 준다.





44. [선(LINE)] 도구를 선택한다.





45. 오프셋된 선의 양쪽 끝단에서 지붕면으로 직선을 그려준다. 앞쪽에 지붕의 앞면이 형성된다.





46. [궤도(Orbit)] 도구를 선택한다.





47. 지붕의 앞면의 뒷쪽이 보이도록 화면뷰를 전환해 준다.





48. [밀기/끌기(Push/Pull)] 도구를 선택한다.





49. 지붕면의 뒷쪽의 면을 클릭하여 오른쪽의 건물의 수직선까지 당겨서 지붕을 형성시켜 준다.





50. [밀기/끌기(Push/Pull)] 도구가 선택되어 있는 상태에서 오른쪽 건물의 뒷쪽 수직선까지 당겨서 지붕을 형성시켜 준다.





51. [궤도(Orbit)] 도구를 선택한다.





52. 작은건물의 뒷쪽이 잘 보이도록 화면뷰를 전환해 준다.





53. [선택(Select)] 도구를 선택한다.





54. 지붕선을 선택한다. 다중으로 선택할시 [Ctrl]을 누른 상태에서 선택하면 된다.





55. [오프셋(OFFSET)] 도구를 선택한다.





56. 선택된 지붕선을 클릭하여 화면의 윗쪽으로 이동한후 수치입력창에 150을 입력하여 150만큼 떨어져 선을 오프셋시켜 준다.





57. [선(LINE)] 도구를 선택한다.





58. 오프셋된 선의 양쪽 끝단에서 지붕면으로 직선을 그려준다. 앞쪽에 지붕의 앞면이 형성된다.





59. [궤도(Orbit)] 도구를 선택한다.





60. 지붕의 뒷면의 뒷쪽이 보이도록 화면뷰를 전환해 준다.





61. [밀기/끌기(Push/Pull)] 도구를 선택한다.





62. 지붕면의 뒷쪽의 면을 클릭하여 오른쪽의 건물의 수직선까지 당겨서 지붕을 형성시켜 준다.





63. [지우기(Eraser)] 도구를 선택한다.





64. 지붕에서 불필요한 선을 지워준다.





65. [궤도(Orbit)] 도구를 선택한다.





66. 건물의 뒷쪽이 보이도록 화면뷰를 전환해 준다.





67. [밀기/끌기(Push/Pull)] 도구를 선택한다.





68. 지붕의 면을 끌어내어 수치입력창에 '275'를 입력하여 돌출시켜 준다.





69. [궤도(Orbit)] 도구를 선택한다.





70. 건물의 좌측면이 잘 보이도록 화면뷰를 전환해 준다.





71. [밀기/끌기(Push/Pull)] 도구를 선택한다.





72. 건물의 좌측면의 지붕면을 더블클릭하여 좌측으로 돌출시켜 준다.





73. [궤도(Orbit)] 도구를 선택한다.





74. 건물의 정면이 잘 보이도록 화면뷰를 전환해 준다.





75. [밀기/끌기(Push/Pull)] 도구를 선택한다.





76. 정면의 지붕면을 더블클릭하여 지붕면을 앞으로 돌출시켜 준다.





77. [궤도(Orbit)] 도구를 선택한다.





78. 좌측건물의 우측면이 잘 보이도록 화면을 전환해 준다.





79. [밀기/끌기(Push/Pull)] 도구를 선택한다.





80. 좌측건물의 우측 지붕면을 더블클릭하여 우측으로 돌출시켜 준다.





81. [궤도(Orbit)] 도구를 선택한다.





82. 좌측건물의 뒷면이 잘 보이도록 화면을 전환해 준다.





83. [밀기/끌기(Push/Pull)] 도구를 선택한다.





84. 좌측건물의 우측 지붕면을 더블클릭하여 우측으로 돌출시켜 준다.





85. [궤도(Orbit)] 도구를 선택한다.





86. 건물의 우측의 작은 건물이 잘 보이도록 화면뷰를 전환해 준다.





87. [선택(Select)] 도구를 선택한다.





88. 지붕선을 선택한다. 다중으로 선택할시 [Ctrl]을 누른 상태에서 선택하면 된다.





89. [오프셋(OFFSET)] 도구를 선택한다.





90. 선택된 지붕선을 클릭하여 화면의 윗쪽으로 이동한후 수치입력창에 150을 입력하여 150만큼 떨어져 선을 오프셋시켜 준다.





91. [선(LINE)] 도구를 선택한다.





92. 오프셋된 선의 양쪽 끝단에서 지붕면으로 직선을 그려준다. 앞쪽에 지붕의 앞면이 형성된다.





93. [궤도(Orbit)] 도구를 선택한다.





94. 지붕의 정면의 뒷쪽이 보이도록 화면뷰를 전환해 준다.





95. [밀기/끌기(Push/Pull)] 도구를 선택한다.





96. 지붕면의 뒷쪽의 면을 클릭하여 가로 건물의 지붕면선까지 당겨서 지붕을 형성시켜 준다.





97. [궤도(Orbit)] 도구를 선택한다.





98. 우측건물의 좌측면이 잘 보이도록 화면뷰를 전환해 준다.





99. [밀기/끌기(Push/Pull)] 도구를 선택한다.





100. 지붕면을 좌측으로 끌어내고 수치입력창에 '275'를 입력하여 돌출시킨다.





101. [궤도(Orbit)] 도구를 선택한다.





102 정면의 우측건물이 잘보이도록 화면뷰를 전환해 준다.





103. [밀기/끌기(Push/Pull)] 도구를 선택한다.





104. 지붕면을 더블클릭하여 돌출시켜 준다.





105. [궤도(Orbit)] 도구를 선택한다.





106. 우측건물의 우측면이 잘 보이도록 화면뷰를 전환해 준다.





103. [밀기/끌기(Push/Pull)] 도구를 선택한다.





104. 지붕면을 더블클릭하여 돌출시켜 준다.





105. 건물의 전체적인 이미지를 확인한후 저장하고 종료한다.
